Под защитным отключением понимают быстрое, за время не более 200 мс, автоматическое отсоединение от источника питания всех фаз потребителя или части электропроводки в случае если повреждена изоляция или имеет место иная аварийная ситуация, угрожающая человеку поражением электрическим током.
Защитное автоматическое отключение питания – автоматическое размыкание цепи одного или нескольких фазных проводников (и, если требуется, нулевого рабочего проводника), выполняемое в целях электробезопасности.
Защитное отключение может быть как единственной и главной мерой защиты, так и дополнительной мерой к сетям заземления и зануления применительно к электроустановкам с рабочим напряжением до 1000 вольт.
Назначение защитного отключения – обеспечение электробезопасности, что достигается за счет ограничения времени воздействия опасного тока на человека.
Защитное отключение – быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Такая опасность может возникнуть при:
замыкании фазы на корпус электрооборудования;
при снижении сопротивления изоляции фаз относительно земли ниже определенного предела;
появлении в сети более высокого напряжения;
прикосновении человека к токоведущей части, находящейся под напряжением.
В этих случаях в сети происходит изменение некоторых электрических параметров: например, могут измениться напряжение корпуса относительно земли, напряжение фаз относительно земли, напряжение нулевой последовательности и др. Любой из этих параметров, а точнее говоря – изменение его до определенного предела, при котором возникает опасность поражения человека током, может служить импульсом, вызывающим срабатывание защитно-отключающегося устройства, т. е. автоматическое отключение опасного участка сети.
По настоящее время устройства защитного отключения обычно применялись на электроустановках четырех видов:
Передвижные установки с изолированной нейтралью (в таких условиях в принципе возведение полноценного заземляющего устройства проблематично). Защитное отключение применяется тогда либо совместно с заземлением, либо как самостоятельная защитная мера.
Стационарные установки с изолированной нейтралью (где необходима защита электрических машин, с которыми работают люди).
Мобильные и стационарные установки с нейтралью любого типа, когда имеет место высокая степень угрозы поражения электрическим током, или если установка функционирует во взрывоопасных условиях.
Стационарные установки с глухозаземленной нейтралью на некоторых потребителях большой мощности и на удаленных потребителях, где зануления недостаточно для защиты или где оно в качестве защитной меры не вполне эффективно, не дает достаточной кратности тока замыкания фазы на землю.
Для реализации функции защитного отключения применяли специальные устройства защитного отключения. Их схемы могут отличаться, конструкции зависят от особенностей защищаемой электроустановки, от характера нагрузки, от режима заземления нейтрали и т. д.
Прибор защитного отключения – совокупность отдельных элементов, которые реагируют на изменение какого-либо параметра электрической сети и дают сигнал на отключение автоматического выключателя. Устройство защитного отключения в зависимости от параметра, на который оно реагирует, можно отнести к тому или иному типу, в том числе к типам устройств, реагирующих на напряжение корпуса относительно земли, ток замыкания на землю, напряжение фазы относительно земли, напряжение нулевой последовательности, ток нулевой последовательности, оперативный ток и др.
Здесь может быть применено специально установленное реле защиты, которое устроено так же, как и высокочувствительные реле напряжения с размыкающимися контактами, которые включаются в цепь питания магнитного пускателя, скажем, электродвигателя.
Назначение защитного отключения заключается в том, чтобы одним прибором осуществлять совокупность защиты либо некоторые из следующих ее видов:
от однофазных замыканий на землю или на элементы электрооборудования, нормально изолированные от напряжения;
от не полных замыканий, когда снижение изоляции одной из фаз создает опасность поражения человека;
от поражения при прикосновении человека к одной из фаз электрооборудования, если прикосновение произошло в зоне действия защиты прибора.

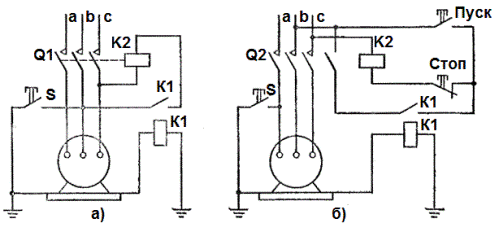

В качестве примера можно привести простое устройство защитного отключения на базе реле напряжения. Обмотка реле включается между корпусом защищаемого оборудования и заземлителем.
В условиях, когда обмотка реле имеет сопротивление сильно превосходящее таковое у вспомогательного заземлителя, вынесенного за пределы зоны растекания заземления защиты, - обмотка реле К1 окажется под напряжением корпуса относительно земли.
Тогда в момент аварийного пробоя на корпус, напряжение это будет больше напряжения срабатывания реле и реле сработает, замкнув цепь отключения автоматического выключателя Q1 или разомкнув своим срабатыванием цепь питания обмотки магнитного пускателя Q2.
Другой вариант простого устройства защитного отключения для электроустановок - это (реле максимального тока). Его обмотка включается в разрыв провода зануления, благодаря чему контакты аналогичным образом разомкнут цепь питания обмотки магнитного пускателя если замкнут цепь питания обмотки автоматического выключателя. Вместо обмотки реле, кстати, иногда можно использовать обмотку выключателя - расцепителя в качестве реле максимального тока.
Когда устройство защитного отключения вводится в эксплуатацию, его обязательно проверяют: проводятся плановые полные и частичные проверки, чтобы убедиться, что устройство работает надежно, что отключения когда нужно происходят.
Раз в три года проводят полную плановую проверку, зачастую вместе с ремонтом сопряженных цепей электроустановок. В проверку входят также испытания изоляции, проверка уставок защиты, тесты устройств защиты и общий осмотр аппаратуры и всех соединений.
Что касается частичных проверок, то их проводят время от времени в зависимости от частных условий, однако в них входят: проверка изоляции, общий осмотр, тесты защиты в действии. Если защитное устройство работает не вполне корректно, проводят более глубокую проверку по специальному алгоритму.
В наше время наибольшее распространение защитное отключение получило в электроустановках, используемых в сетях напряжением до 1 кВ с заземленной или изолированной нейтралью.
Электроустановки напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок должны, как правило, получать питание от источника с глухозаземленной нейтралью . Для защиты от поражения электрическим током при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания.
При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или ТТ. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети.

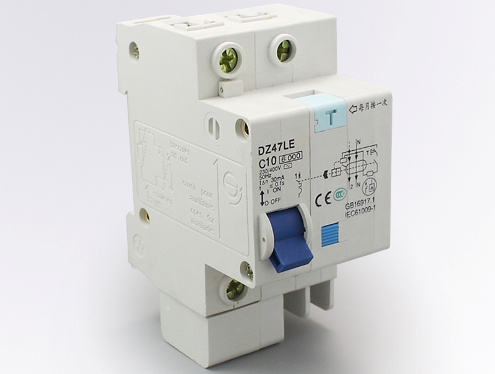

Защита осуществляется , которое, работая в дежурном режиме, постоянно контролирует условия поражения человека электрическим током.
УЗО применяют в электроустановках до 1 кВ:
в передвижных эл. установках с изолированной нейтралью (особенно если затруднено создание заземляющего устройства. Может применяться как в виде самостоятельной защиты, так и в сочетании с заземлением);
в стационарных электроустановках с изолированной нейтралью для защиты ручных электрических машин в качестве единственной защиты, и в дополнение к другим;
в условиях повышенной опасности поражения электрическим то- ком и взрывоопасности в стационарных и передвижных электроустановках с различными режимами нейтрали;
в стационарных электроустановках с глухозаземленной нейтралью на отдельных удаленных потребителях электрической энергии и потребителя большой номинальной мощности, на которых защита занулением не достаточно эффективна.
Принцип работы УЗО состоит в том, что оно постоянно контролирует входной сигнал и сравнивает его с наперед заданной величиной (уставкой). Если входной сигнал превышает уставку, то устройство срабатывает и отключает защищенную электроустановку от сети. В качестве входных сигналов устройств защитного отключения используют различные параметры электрических сетей, которые несут в себе информацию об условиях поражения человека электрическим током.
