Автоматический выключатель (автомат) служит для нечастых включений и отключений электрических цепей и защиты электроустановок от перегрузки и коротких замыканий, а также недопустимого снижения напряжения.
По сравнению с автоматический выключатель обеспечивает более эффективную защиту, особенно в трёхфазных цепях, так как в случае, например, короткого замыкания производится отключение всех фаз сети. Предохранители в этом случае, как правило, отключают одну или две фазы, что создаёт неполнофазный режим, который также является аварийным.
(рис. 1) состоит из следующих элементов: корпуса, дугогасительных камер, механизма управления, коммутирующего устройства, расцепителей.
Рис. 1. Автоматический выключатель, серия ВА 04-36 (устройство выключателя): 1- основание, 2- камера дугогасительная, 3, 4-пластины искрогасительные, 5-крышка, 6-пластины. 7-звено, 8-звено, 9-рукоятка, 10-рычаг опорный, 11-защелка, 12- рейка отключающая, 13- пластина термобиметаллическая, 14-расцепитель элетромагнитный, проводник гибкий, 16-токопровод, 17- контактодержатель, 18-контакты подвижные
Для включения автоматического выключателя, находящегося в расцепленном положении (положение «Отключено автоматически»), механизм должен быть взведен путем перемещения рукоятки 9 выключателя в направлении знака «О» до упора. При этом происходит зацепление рычага 10 с защелкой 11, а защелки – с отключающей рейкой 12. Последующее включение осуществляется перемещением рукоятки 9 в направление знака «1» до упора. Провал контактов и контактное сжатие при включении обеспечивается за счет смещения подвижных контактов 18 относительно контактодержателя 17.
Автоматическое отключение автомата происходит при повороте отключающей рейки 12 любым расцепителем независимо от положения рукоятки 9 выключателя. При этом рукоятка занимает промежуточное положение между знаками «О» и «1», указывая, что выключатель отключен автоматически. Дугогасительные камеры 2 установлены в каждом полюсе выключателя и представляют собой деионные решетки, состоящие из ряда стальных пластин 6.
Искрогасители, содержащие искрогасительные пластины 3 и 4, закреплены в крышке 5 выключателя перед отверстиями для выхода газов в каждом полюсе автоматического выключателя. Если в защищаемой цепи, хотя бы одного полюса ток достигает величины равной или превышающей значение уставки по току, срабатывает соответствующий расцепитель и выключатель отключает защищаемую цепь независимо от того, удерживается ли рукоятка во включенном положении или нет. Электромагнитный максимальный расцепитель тока 14 устанавливается в каждом полюсе выключателя. Расцепитель выполняет функцию мгновенной защиты от .
Дугогасительные устройства необходимы в , коммутирующих большие токи, так как возникающая при разрыве тока вызывает подгорание контактов. В автоматических выключателях применяются дугогасительные камеры с деионным гашением дуги. При деионном гашении дуги (рис. 2.) над контактами 1, помещенными внутри дугогасительной камеры 2, располагается решетка из стальных пластин 3. При размыкании контактов образовавшаяся между ними дуга потоком воздуха выдувается вверх, попадает в зону металлической решетки и быстро гасится.
Рис. 2. Устройство дугогасительной камеры автоматического выключателя: 1- контакты, 2- корпус дугогасительной камеры, 3 - пластины.
Схема и основные элементы автоматического выключателя представлены на рисунке 3.
Рис. 3. Устройство автоматического выключателя: 1 - максимальный расцепитель, минимальный расцепитель, независимый расцепитель, 4 - механическая связь с расцепителем, 5- рукоятка ручного включения, 6- электромагнитный привод, 7,8- рычаги механизма свободного расцепления, 9- отключающая пружина, 10- дугогасительная камера, 11- неподвижный контакт, 12- подвижный контакт, 13- защищаемая цепь, 14- гибкая связь, 15- контактный рычагу, 16- тепловой расцепитель, 17- добавочное сопротивление, 18- нагреватель.
Механизм управления
предназначен для обеспечения ручного включения и выключения аппарата при помощи кнопок или рукоятки.
Коммутирующее устройство автоматического выключателя состоит из подвижных и неподвижных контактов (силовых и вспомогательных). Пара контактов (подвижный и неподвижный) образуют полюс автоматического выключателя, количество полюсов бывает от 1 до 4. Каждый полюс комплектуется отдельной .
Механизм, который отключает автоматический выключатель при аварийных режимах, называется расцепителем . Различают следующие виды расцепителей:
Электромагнитный максимального тока (для защиты электроустановок от токов короткого замыкания),
Тепловой (для защиты от перегрузок),
Комбинированный, имеющий электромагнитный и тепловой элементы,
Минимального напряжения (для защиты от недопустимого снижения напряжения),
Независимый (для дистанционного управления автоматическим выключателем),
Специальный (для реализации сложных алгоритмов защиты).
Электромагнитный расцепитель
автоматического выключателя представляет собой небольшую катушку с обмоткой из медного изолированного провода и сердечником. Обмотка включается в цепь последовательно с контактами, то есть по ней проходит ток нагрузки.
В случае возникновения короткого замыкания ток в цепи резко возрастает, в результате создаваемое катушкой магнитное поле вызывает перемещение сердечника (втягивание в катушку или выталкивание из неё). Сердечник при перемещении действует на отключающий механизм, который вызывает размыкание силовых контактов автоматического выключателя. Существуют автоматические выключатели с полупроводниковыми расцепителями, реагирующими на максимальный ток.
Тепловой расцепитель автоматического выкючателя представляет собой , изготовленную из двух металлов с различными коэффициентами линейного расширения, жестко соединенных между собой. Пластина не является сплавом металлов, их соединение производится обычно прессованием. Биметаллическая пластина включается в электрическую цепь последовательно с нагрузкой и нагревается электрическим током.
В результате нагрева происходит изгибание пластины в сторону металла с меньшим коэффициентом линейного расширения. В случае возникновения перегрузки, то есть при небольшом (в несколько раз) увеличении тока в цепи по сравнению с номинальным, биметаллическая пластина, изгибаясь, вызывает отключение автоматического выключателя.
Время срабатывания теплового расцепителя автоматического выключателя зависит не только от величины тока, но и от температуры окружающей среды, поэтому в ряде конструкций предусмотрена температурная компенсация, которая обеспечивает корректировку времени срабатывания в соответствии с температурой воздуха.
Независимый расцепитель минимального напряжения
по конструкции аналогичны электромагнитному и отличаются от него условиями срабатывания. В частности, независимый расцепитель обеспечивает отключение автомата при подаче напряжения на расцепитель независимо от наличия аварийных режимов.
Указанные расцепители являются дополнительными и могут отсутствовать в конструкции автоматического выключателя. Имеются также выключатели без каких-либо расцепителей, в этом случае они называются выключателями- разъединителями .
В настоящее время распространены автоматические выключатели типов , АЕ10, АЕ20, АЕ20М, ВА04-36, ВА-47, ВА-51, ВА-201, ВА88 и др. Автоматические выключатели АП50Б выпускают на номинальные токи до 63А, АЕ20, АЕ20М – до 160А, ВА-47 и ВА-201 – до 100А, ВА04-36 – до 400 А, ВА88 – до 1600А.
С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.
Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.
Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
- Пожаров.
- Ударов человека током.
- Неисправностей электропроводки.
Виды и конструктивные особенности
Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.
Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
- Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
- На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
- На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.
Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.
Автомат защищает электропроводку от повреждения изоляции большим током.
Число полюсов
Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.
Особенности автоматов с одним полюсом
Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.
Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.
Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.
Свойства автоматов с двумя полюсами
В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.
Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.
Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.
Трехполюсные электрические автоматы
В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.
Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.
К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.
Использование четырехполюсного автомата
Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.
Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.
Время-токовая характеристика
Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.
Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.
Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.
В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.
Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут.
Электрические автоматы с маркировкой «В»
Автоматические выключатели со свойством, обозначенным буквой «В», способны отключаться за 5 – 20 с. При этом значение тока составляет до 5 номинальных значений тока. Такие модели автоматов используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.
Свойства автоматов с маркировкой «С»
Электрические автоматы с этой маркировкой могут выключиться за время в интервале 1 – 10 с, при 10 кратной токовой нагрузке. Такие модели применяют во многих областях, наиболее популярны для домов, квартир и других помещений.
Значение маркировки « D» на автомате
С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.
Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D».
Номинальный ток
Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.
Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.
Принцип действия электрических автоматов
Обычный режим
При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.
Режим перегрузки
Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.
Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.
Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.
Режим короткого замыкания
При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.
Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.
При обеспечении защиты электросети от всевозможных сбоев используются различные приспособления и механизмы. В их числе - автоматизированные выключатели, которые предотвращают серьезные сбои в электрической цепи и сохраняют бытовые приборы от выхода из строя. Чтобы понять принцип действия автоматического выключателя, необходимо разобраться с его устройством и техническими характеристиками.
Основные типы
Внешне элемент представляет собой небольшую конструкцию из термостойкой пластмассы, на лицевой части которой находится специальный переключатель, а в задней - фиксатор-защелка. Сверху и снизу расположены винтовые клеммы. В зависимости от конструктивных особенностей и устройства, автоматические выключатели могут разделяться на следующие типы:
Что касается скорости отключения, то она определяется принципом работы автомата, а также соответствующими условиями для обесточивания конкретного участка. Они создаются электрооборудованием и токоограничивающими элементами.
Принцип действия и устройство
Принцип действия, конструкция и другие особенности автоматического выключателя определяются сферой эксплуатации и задачами, для которых он предназначается. Включение и выключение оборудования осуществляется как ручным образом, так и с помощью специального привода.
Первый вариант запуска имеется в защитных моделях, которые работают с силой тока до 1 тыс. ампер. Их характеризует высокая коммутационная способность, которая никак не зависит от интенсивности движения рукояти. При возникновении аварийной ситуации выключатель самостоятельно отсоединяет цепь, к чему приводит запуск механизма свободного расцепления.
Незаменимым элементом узла является расцепитель. Его задача заключается в контролировании рабочих свойств определенного участка цепи и воздействии при непредвиденных обстоятельствах на выключатель. Кроме этого, расцепитель способен удаленно отключать автомат, что немаловажно при обслуживании сложных и мощных цепей. Существуют такие виды подобных элементов:
- Электромагнитные - способны защищать цепь проводки от коротких замыканий.
- Термические - препятствуют воздействию интенсивных скачков силы тока.
- Смешанные.
Также в продаже имеются полупроводниковые выключатели, которые характеризуются простотой регулировки и стабильными настройками. Их используют в электрических цепях многоквартирных домов и коттеджей.
Если возникает необходимость выполнить соединение цепи при отсутствии подключения к сети, можно обойтись защитными выключателями без расцепителей. На сегодняшний день в продаже доступны сотни моделей и типов выключателей, которые подходят для различной среды эксплуатации и не боятся сверхинтенсивного использования. Отдельные серии выдерживают максимальные нагрузки и не боятся окружающих воздействий.
Выбирая подходящий выключатель автомат, нужно предварительно ознакомиться с документацией, которая поставляется вместе с ним. Это позволит подобрать оптимальный вариант для домашней сети.
Особенности конструкции
Разбираясь с принципом работы «автомата», важно знать об основных компонентах, из которых он состоит. Большинство моделей работает на основе таких узлов:
- Система расцепления.
- Контактные соединения.
- Узел контроля.
- Прибор для гашения дуги.
- Расцепители.
Контактная система представляет собой соединение статичных и динамичных контактов, которые закрыты в специальном кожуге. Динамичные контакты удерживаются шарнирами на полуоси рукояти. Их задача заключается в осуществлении одинарного отключения участка цепи.
Устройство для погашения дуги располагается в двух полюсах и предназначается для захвата дуги и ее охлаждения. По своей конструкции механизм представляет собой камеру гашения дуги с деионной решеткой из пластинок. Что касается системы расцепления, то это шарнирный компонент на три или четыре звена. С ее помощью осуществляется мгновенное расцепление и выключение контактной системы. Сферы применения затрагивают и ручные устройства, и автоматические.
Задача электромагнитного расцепителя заключается в выключении всей системы при коротком замыкании. По конструкции он представляет собой обычный электромагнит со специальным крюком. У отдельных моделей может присутствовать система гидравлического замедления. Существует еще один тип расцепителей - тепловой. Элемент является небольшой металлической пластинкой, которая деформируется под воздействием повышенного уровня напряжения и запускает процесс отключения.
Полупроводниковые элементы - это измерительный датчик, магнит и блок реле. Магнит воздействует на всю систему, а измерительный датчик состоит из трансформатора для переменного тока или усилителя для постоянного тока.
Большинство моделей защитных приборов оснащены совмещенными расцепителями, которые работают на основе термоэлементов для защиты от повышения силы тока, а также магнитных катушек для предотвращения коротких замыканий.
Защитные конструкции обладают несколькими компонентами, размещенными внутри или снаружи автомата. В их числе всевозможные расцепители и контакты, приводы для удаленного контроля, сигнализационное оборудование и датчики автоматического отключения.
Режимы работы
Находясь в обычном режиме работы, выключатель пропускает ток с той силой, которая соответствует нормальному уровню. Электроэнергия, используемая для функционирования устройства, поступает на верхнюю клемму. В свою очередь, эта клемма взаимодействует со статичным контактом, который передает ток на динамичный контакт, металлический проводник и непосредственно на катушку соленоида.
Оказываясь в этой катушке, электричество начинает проходить по термическому расцепителю, а затем проникать на клемму в нижней части защитного оборудования. При существенном скачке напряжения или повышении риска замыкания выключатель автоматически останавливает работу сети.
Если появляется перегруз цепи, элемент работает по другому принципу. Такое явление замечается при сильном повышении силы тока в конкретном участке, которая превышает допустимое значение в несколько раз. При контакте с тепловым расцепителем этот ток начинает деформировать его, что становится сигналом для отключения автомата.
Такой тип защиты не способен срабатывать моментально, так как процесс деформации пластинки занимает какое-то время и требует достаточного прогревания. Скорость отключения определяется избыточной силой тока в защищаемой зоне и занимает временной промежуток от нескольких секунд до часа. За счет такой задержки лишние отключения автомата из-за минимальных и непродолжительных скачков практически исключаются. В большинстве случаев эти скачки происходят при запуске электроприборов с высоким пусковым током.
Что касается показателей, при которых термический элемент начинает работать, то они регулируются специальной деталью и настраиваются еще во время производства элемента. Оптимальным вариантом является значение, превышающее нормальное число в 1,1−1,5 раза.
Также нужно учитывать тот факт, что в зданиях с повышенной температурой автомат защиты сети может функционировать со сбоями, так как в подобных условиях металлическая пластина поддается деформации гораздо быстрее. В холодной среде все происходит в обратном порядке - выключатель слишком долго не реагирует на скачки напряжения электрического тока.
Реакция на короткое замыкание
Современные выключатели способны обезопасить сеть не только от скачков напряжения и перегруза, но и от частых замыканий. Как известно, подобные происшествия повышают интенсивность тока до той температуры, при которой начинается процесс расплавления изоляции проводки. А ведь подобное происшествие влечет за собой опасные последствия и может привести к пожарной ситуации. Чтобы избежать образования коротких замыканий, нужно вовремя выключить электричество. Именно для этих целей и используется выключатель.
Устройство состоит из катушки соленоида и сердечника, который фиксируется посредством небольшой пружины. При возникновении непредвиденного скачка напряжения начинает расти магнитная индукция. В связи с этим происходит моментальное размыкание контактов, а подача электротока в защищаемый участок приостанавливается. Электромагнитная деталь включается за несколько миллисекунд и препятствует воспламенению изоляции.
При отключении контактов между ними образуется дуга с температурой до 3 тыс. градусов. Естественно, бытовые приборы не способны перенести воздействие такого температурного режима, поэтому защитные автоматы дополнительно оснащают элементом гашения дуги, которые напоминают собой коробку из металлических пластинок.
Если запуск электрооборудования был вызван коротким замыканием, то без устранения причины поломки восстановить электричество не получится. Зачастую проблема случается при повреждении какого-нибудь бытового прибора, поэтому, чтобы вернуть все на свои места, достаточно отсоединить вышедшее из строя устройство от сети, а затем повторно запустить выключатель. При успешном выполнении такой задачи система должна снова заработать. А если этого не произошло, значит, придется обратиться за помощью к специалистам и определить первоначальный источник поломки.
Столкнувшись с проблемой частых отключений защитных элементов, не нужно спешить покупать новый прибор с более высокими показателями силы тока - проблема от этого не исчезнет. Ведь на этапе монтажа выключателей учитывается площадь поперечного сечения провода, поэтому чрезмерно высокий ток не появится в проводке.
Для определения причины поломки и дальнейших действий следует вызвать специалиста, но не пытаться сделать все своими руками. В большинстве случаев самостоятельные действия не дают никаких хороших результатов, а иногда и приводят к плачевным последствиям.
К сожалению, пожарные ситуации возникают слишком часто, и зачастую к ним приводит халатность потребителей, которые не соблюдают основные правила обращения с электроприборами и электричеством в целом. Но намного разумнее предупредить последствия пожара, чем потом горько жалеть о случившемся.
И если в недалеком прошлом защиту от коротких замыканий и перегруза осуществляли классические предохранители из фарфора со сменными вставками, а также пробки, то сегодня это решается с помощью автоматизированного оборудования. Выбирая такой элемент, нужно заранее ознакомиться с его техническими характеристиками и совместимостью с конкретной цепью. Качественный автомат защиты сможет спасти бытовые приборы от повреждения, а жилище от пожарной опасности.
Для защиты бытовых электрических цепей обычно используются автоматические выключатели модульной конструкции. Компактность, легкость монтажа и замены, в случае необходимости, объясняет их широкое распространение.
Внешне такой автомат представляет собой корпус из термостойкой пластмассы. На лицевой поверхности расположена рукоятка включения и выключения, сзади – фиксатор-защелка для крепления на DIN-рейке, а сверху и снизу – винтовые клеммы. В данной статье рассмотрим .
Как работает автоматический выключатель?
В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.
В аварийных режимах автоматический выключатель отключает защищаемую цепь за счет срабатывания механизма свободного расцепления, приводимого в действие тепловым или электромагнитным расцепителем. Причиной такого срабатывания является перегрузка или короткое замыкание.
Тепловой расцепитель – это биметаллическая пластина, состоящая из двух слоев сплавов с различными коэффициентами термического расширения. При прохождении электрического тока пластина нагревается и изгибается в сторону слоя с меньшим коэффициентом термического расширения. При превышении заданного значения силы тока, изгиб пластины достигает величины, достаточной для приведения в действие механизма расцепления, и цепь размыкается, отсекая защищаемую нагрузку.
Электромагнитный расцепитель состоит из соленоида с подвижным стальным сердечником, удерживаемым пружиной. При превышении заданного значения тока, по закону электромагнитной индукции в катушке наводится электромагнитное поле, под действием которого сердечник втягивается внутрь катушки соленоида, преодолевая сопротивление пружины, и вызывает срабатывание механизма расцепления. В нормальном режиме работы в катушке также наводится магнитное поле, но его силы недостаточно, чтобы преодолеть сопротивление пружины и втянуть сердечник.
Как работает автомат в режиме перегрузки
Режим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель . При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления. Автомат отключается и размыкает цепь.
Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.
Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).
Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата .
На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.
Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.
В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете при перегрузках
Как работает автомат в режиме короткого замыкания
В случае короткого замыкания иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.
Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.
Многократное возрастание тока в обмотке соленоида, происходящее при коротком замыкании в цепи, приводит к пропорциональному возрастанию магнитного потока, под действием которого сердечник втягивается в катушку соленоида, преодолевая сопротивление пружины, и нажимает на спусковую планку механизма расцепления. Силовые контакты автомата размыкаются, прерывая питание аварийного участка цепи.
Таким образом, срабатывание электромагнитного расцепителя защищает от возгорания и разрушения электропроводку, замкнувший электроприбор и сам автомат. Время его срабатывания составляет порядка 0,02 секунды, и электропроводка не успевает разогреться до опасных температур.
В момент размыкания силовых контактов автомата, когда по ним проходит большой ток, между ними возникает электрическая дуга, температура которой может достигать 3000 градусов.
Чтобы защитить контакты и другие детали автомата от разрушительного воздействия этой дуги, в конструкции автомата предусмотрена дугогасительная камера. Дугогасительная камера представляет собой решетку из набора металлических пластин, которые изолированы друг от друга.
Дуга возникает в месте размыкания контакта, а затем один ее конец движется вместе с подвижным контактом, а второй скользит сначала по неподвижному контакту, а потом по соединенному с ним проводнику, ведущему к задней стенке дугогасительной камеры.
Там она делится (дробится) на пластинах дугогасительной камеры, слабеет и гаснет. В нижней части автомата предусмотрены специальные отверстия для отвода газов, образующихся при горении дуги.
В случае отключения автомата при срабатывании электромагнитного расцепителя, вы не сможете пользоваться электричеством до тех пор пока не найдете и не устраните причину короткого замыкания. Вероятнее всего причина в неисправности одного из потребителей.
Отключите все потребители и попробуйте включить автомат. Если вам это удалось и автомат не выбивает, значит, действительно – виноват один из потребителей и вам осталось выяснить какой именно. Если же автомат и с отключенными потребителями снова выбивает, значит все гораздо сложнее, и мы имеем дело с пробоем изоляции проводки. Придется искать, где это произошло.
Вот таков в условиях различных аварийных ситуаций.
Если отключение автоматического выключателя стало для вас постоянной проблемой, не пытайтесь решить ее установкой автомата с большим номинальным током.
Автоматы устанавливаются с учетом сечения вашей проводки, и, значит, больший ток в вашей сети просто не допускается. Найти решение проблемы можно только после полного обследования системы электроснабжения вашего жилища профессионалами.
Эта статья продолжает серию публикаций по электрическим аппаратам защиты — автоматическим выключателям, УЗО, дифавтоматам, в которых мы подробно разберем назначение, конструкцию и принцип их работы, а также рассмотрим их основные характеристики и детально разберем расчет и выбор электрических аппаратов защиты. Завершит этот цикл статей пошаговой алгоритм, в котором кратко, схематично и в логической последовательности будет рассмотрен полный алгоритм расчета и выбора автоматических выключателей и УЗО.
Чтобы не пропустить выход новых материалов по этой теме подписывайтесь на новостную рассылку, форма подписки внизу этой статьи.
Ну а в этой статье мы разберемся, что же такое автоматический выключатель, для чего предназначен, как он устроен и рассмотрим, как он работает.
Автоматический выключатель (или обычно просто «автомат») - это контактный коммутационный аппарат, который предназначен для включения и отключения (т.е. для коммутации) электрической цепи, защиты кабелей, проводов и потребителей (электрических приборов) от токов перегрузки и от токов короткого замыкания.
Т.е. автоматический выключатель выполняет три основный функции:
1) коммутацию цепи (позволяет включать и отключать конкретный участок электрической цепи);
2) обеспечивает защиту от токов перегрузки, отключая защищаемую цепь, когда в ней протекает ток, превышающий допустимый (например, при подключении в линию мощного прибора или приборов);
3) отключает от питающей сети защищаемую цепь, когда в ней возникают большие по значению токи короткого замыкания.
Таким образом, автоматы выполняют одновременно и функции защиты и функции управления .
По конструктивному исполнению выпускаются три основных типа автоматических выключателей:
— воздушные автоматические выключатели (применяются в промышленности в цепях с большими токами в тысячи ампер);

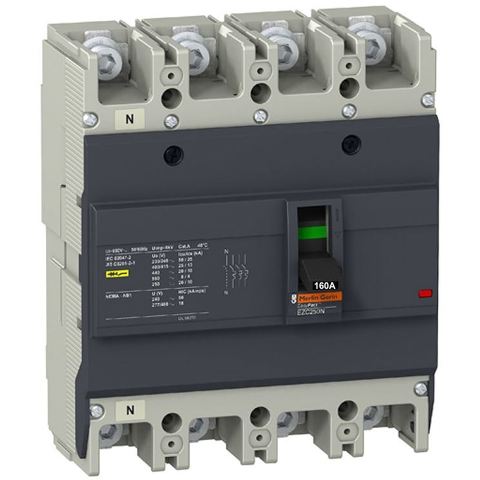

— автоматические выключатели в литом корпусе (рассчитаны на большой диапазон рабочих токов от 16 до 1000 Ампер);
— модульные автоматические выключатели , наиболее нам известные, к которым мы привыкли. Они широко применяются в быту, в наших домах и квартирах.
Модульными они называются потому, что их ширина стандартизирована и в зависимости от количества полюсов, кратна 17.5 мм, более подробно этот вопрос будет рассмотрен в отдельной статье.
Мы с вами, на страницах сайта , будем рассматривать именно модульные автоматические выключатели и устройства защитного отключения.
Устройство и принцип работы автоматического выключателя.
Тепловой расцепитель срабатывает не сразу, а через какое-то время, давая возможность току перегрузки вернуться к своему нормальному значению. Если же в течение этого времени ток не снижается, тепловой расцепитель срабатывает, защищая цепь потребителей от перегрева, оплавления изоляции и возможного возгорания проводки.
К перегрузке может приводить подключение в линию мощных приборов, превышающих расчетную мощность защищаемой цепи. Например, при включении в линию очень мощного нагревателя или электроплиты с духовкой (с мощностью, превышающей расчетную мощность линии), или одновременно несколько мощных потребителей (электроплита, кондиционер, стиральная машина, бойлер, электрочайник и т.п.), либо большого количества одновременно включенных приборов.
При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке по закону электромагнитной индукции магнитное поле перемещает сердечник соленоида, который приводит в действие механизм расцепителя и размыкает силовые контакты автоматического выключателя (т.е. подвижный и неподвижный контакты). Линия размыкается, позволяя снять с аварийной цепи питание и защитить от возгорания и разрушения сам автомат, электропроводку и замкнувший электроприбор.
Электромагнитный расцепитель срабатывает практически мгновенно (около 0,02с), в отличие от теплового, но при значительно больших значениях тока (от 3-х и более значений номинального тока), поэтому электропроводка не успевает нагреться до температуры плавления изоляции.
При размыкании контактов цепи, когда в ней проходит электрический ток, возникает электрическая дуга, и чем больше ток в цепи — тем дуга мощнее. Электрическая дуга вызывает эррозию и разрушение контактов. Чтобы защитить контакты автоматического выключателя от ее разрушающего действия, дуга, возникающая в момент размыкания контактов, направляется в дугогасительную камеру (состоящую из параллельных пластин), где она дробится, затухает, охлаждается и исчезает. При горении дуги образуются газы, они отводятся наружу из корпуса автомата через специальное отверстие.
Автомат не рекомендуется использовать в качестве обычного выключателя цепи, особенно если его отключать при подключенной мощной нагрузке (т.е. при больших токах в цепи), поскольку это ускорит разрушение и эррозию контактов.
Итак, давайте резюмируем:
— автоматический выключатель позволяет коммутировать цепь (переводя рычаг управления вверх – автомат подключается к цепи; переводя рычаг вниз – автомат отключает питающую линию от цепи нагрузки);
— имеет встроенный тепловой расцепитель, который защищает линию нагрузки от токов перегрузки, он инерционен и срабатывает через некоторое время;
— имеет встроенный электромагнитный расцепитель, защищающий линию нагрузки от больших токов короткого замыкания и срабатывает почти мгновенно;
— содержит дугогасящую камеру, которая защищает силовые контакты от разрушительного действия электромагнитной дуги.
Конструкцию, назначение и принцип действия мы разобрали.
В следующей статье мы рассмотрим основные характеристики автоматического выключателя, которые необходимо знать при его выборе.
Смотрите Конструкция и принцип работы автоматического выключателя в видеоформате:
Полезные статьи
