Новая технология герметизации - «теплый шов»

Проблему промерзающих в зимнее время года наружных панелей в многоквартирных домах сможет решить технология

восстановительного ремонта швов, которые образуются на стыках стеновых панелей. Если швы отремонтировать, то качество теплоизоляции и герметизации пространства между панелью значительно возрастёт, а в помещении перестанет повышаться влажность и снижаться температура.

Такая герметизация швов получила название «тёплый шов» и очень хорошие рекомендации после довольно широкого применения по всей территории России, независимо от климатических поясов и разности температур.

Метод обработки швов, предложенный нашей компанией, предусматривает использование поэтапно таких материалов, как герметик «Макрофлекс, солнцезащитная мастика «Оксипласт», пенополиуретановый утеплитель «Вилатерм-СП. А теплоизоляционные и герметизационные работы по данной технологии проводятся следующим образом.

Сначала ремонтируемые места стыков стеновых панелей надлежащим образом обрабатываются. Потом, если в этом есть необходимость, восстанавливаются повреждённые участки фасада здания в месте стыков наружных панелей. Затем повторно, тщательно, усиленно изолируются межпанельные швы здания. И только тогда производится непосредственно теплоизоляция и герметизация мест состыковки панелей на фасадной внешней части здания, которые восстановить должны эксплуатационные качества панелей и самого здания.

Когда мы говорим о предварительной работе - обработке швов, то имеем ввиду очищение швов от грязи и оставшейся краски, от каких-либо следов использованного ранее герметика, удаление тех участков панели, которые отслоились, от остатков раствора. Также к подготовительным работам относится расшивка трещин. Все операции по очищению, согласно технологии, проводятся только вручную, никакой электротехники.

Правда, можно использовать некоторые механические инструменты, например, скальпель или молоток.

Качественная герметизация швов возможна только на абсолютно сухих краях стыков. При ремонтно-восстановительных работах герметизация панельных швов производится (по технологии «тёплый шов») с использованием уплотняющих прокладок марки «Вилатерм-СП»

Только после тщательных предварительно-подготовительных работ в полностью расчищенный и совершенно сухой стык ложится (для уплотнения) прокладка, которая сначала прошла предварительную процедуру «обжатия» приблизительно на пятьдесят процентов. Прокладка «Вилатерм-СП» укладывается по всей длине стыка, без разрывов.

Окончательная заделка швов - заполнить специальным герметиком полость стыка,- ответственная процедура, произвести которую могут только промышленные альпинисты. Потому что происходит данное действо на внешней стороне стены. Специалисты для этой работы используют аэрозольный баллон со специальным наконечником. В зависимости оттого, как широк стык, процедура заполнения полости стыка проводится единожды или повторяется необходимое число раз.

Обратите внимание - работы по герметизации и теплоизоляции можно проводить только при температуре от +35 до -15 градусов Цельсия.

Вопрос от клиента

Здравствуйте.

Скажите, пожалуйста, что это за трещины (или просто разошедшие стыки) вдоль водостоков?

Трещины от 1 до 5 этажа.

Дом кирпичный.

Насколько они опасны и сколько будет стоить ваша работа по заделке?

Добрый день, Ирина!

Стоимость работ 480 руб пог метр (приблизительно то что вы прислали на фотографиях у вас 3 шва по 17 метров примерно 25 т.р.) Но скорее всего каждому такому шву есть вророй шов с другой стороны дома (если они в процессе эксплуатации уже заделаны)

Так я понимаю вы прислали фото дворовой части дома а фасадную в свое время ремонтировали....

С уважением Вадим Снятков

спасибо большое за информацию.

Передам соседям.

Материалы и технология гидроизоляции деформационных швов

Главная / Статьи по герметизации швов / Герметизация деформационных швов в стенах

/ Кто должен заделывать межпанельные швы в многоквартирном доме?
/ Утепление и герметизация межпанельных швов
/ Ремонт межпанельных швов
/ Утепление по технологии теплый шов цены
/ Материалы для герметизации межпанельных швов и стыков
/ Что делать если у вас некачественная работа по герметизации швов
/ Как вывести грибок на стене в квартире
/ Герметизация деформационных швов в стенах
/ Первичная герметизация межпанельных швов и вторичная герметизация
/ Какие бывают конструкции стыков стеновых панелей
/ Герметизация межпанельных швов альпинистами Цена
/ Герметик для межпанельных швов и стыков, какой лучше?
/ Герметизация оконных швов снаружи: материалы и герметик для оконных откосов
/ Промерзает стена в квартире что делать куда обращаться?
/ Монолитные пояски ремонт и отделка

Виды деформационных швов и их гидромзоляция

Деформацией называют изменение формы или размеров материального тела (или его части) под действием каких-либо физических факторов (внешних сил, нагревания и охлаждения, изменение влажности от других воздействий). Некоторые виды деформаций названы в соответствии с наименованиями воздействующих на тело факторов: температурные, усадочные (усадка — сокращение размеров материального тела при потере влаги его материалом); осадочные (осадка — оседание фундамента при уплотнении грунта под ним) и др. Если под материальным телом понимать отдельные конструкции или даже конструктивную систему в целом, то подобные деформации при определенных условиях могут служить причиной нарушений их несущей способности или потери ими эксплуатационных качеств.

Здания большой протяженности подвержены деформациям под влиянием многих причин, например: при большой разнице в нагрузке на основание под центральной частью здания и боковыми его частями, при разнородном грунте в основании и неравномерной осадке здания, при значительных температурных колебаниях наружного воздуха и других причинах.

В этих случаях в стенах и других элементах зданий могут появиться трещины, которые снижают прочность и устойчивость здания. Для предупреждения появления трещин в зданиях устраиваются деформационные швы, которые разрезают здания на отдельные отсеки.

В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.

Температурный деформационный шов

Конструктивно деформационный шов является разрезом, который делит всё здание на секции. Размер секций и направление деления - вертикальное или горизонтальное - определяется проектным решением и силовым расчётом статических и динамических нагрузок.

Для герметизации разрезов и снижения уровня теплопотерь через деформационные швы они заполняются упругим теплоизолятором, чаще всего это специальные прорезиненные материалы. Благодаря такому делению конструктивная упругость всего здания возрастает и температурное расширение отдельных его элементов не оказывает разрушительного воздействия на остальные материалы.

Как правило, температурный деформационный шов проходит от кровли до самого фундамента дома, разделяя его на секции. Сам фундамент делить не имеет смысла, поскольку он находится ниже глубины промерзания грунта и не испытывает на себе такого негативного воздействия, как остальное здание. На шаг деформационных температурных швов будут влиять тип применённых строительных материалов и географические положение объекта, определяющее среднюю зимнюю температуру.

Осадочный деформационный шов

Второй важной областью применения деформационных швов является компенсация неравномерного давления на грунт при строительстве зданий переменной этажности. В этом случае более высокая часть здания (и соответственно, более тяжёлая) будет давить на грунт с большей силой, чем низкая часть. В результате могут образовываться трещины в стенах и фундаменте здания. Схожей проблемой может стать и осадка грунта в пределах площади под фундаментом здания.

Для предотвращения растрескивания стен в этих случаях используются осадочные деформационные швы, которые, в отличие от предыдущего типа, делят не только само здание, но и его фундамент. Нередко в одном и том же здании возникает необходимость применения швов различных типов. Совмещённые деформационные швы называются температурно-осадочными.

Антисейсмические деформационные швы

Как следует из их названия, такие швы применяются в зданиях, находящихся в сейсмоопасных зонах Земли. Суть этих швов в делении всего здания на «кубы» - отсеки, представляющие сами по себе устойчивые ёмкости. Такой «куб» должен быть ограничен деформационными швами со всех сторон, по всем граням. Только в этом случае антисейсмический шов будет работать.

Вдоль антисейсмических швов устраиваются двойные стены или сдвоенные ряды опорных колонн, которые являются основой несущей конструкции каждого отдельно взятого отсека.

Усадочный деформационный шов

Усадочные деформационные швы применяются в монолитно-бетонных каркасах, поскольку бетон при затвердевании имеет свойство несколько уменьшаться в объёме из-за испарения воды. Усадочный шов не допускает возникновения трещин, которые нарушают несущую способность монолитного каркаса.

Смысл такого шва в том, чтобы он расширялся всё больше, параллельно твердению монолитного каркаса. После того как твердение закончится, образовавшийся деформационный шов полностью зачеканивают. Для придания герметической стойкости усадочным и любым другим деформационным швам применяют специальные герметики и гидрошпонки.

На картинке показаны две секции жилого дома в Марьино. Они сходятся под углом и соеденены балконами. Между балконами с двух сторон - Деформационные швы между зданиями, Сначала мы загерметизировали швы вилатермом диаметром 40 и 60 мм, затем закрыли их полоской из крашенного оцинкованного листа. Листы прикрепили дюбелями и саморезами к стене к зданию дюбелями не крепили, решение было приклеить его герметизирующей мастикой.

Деформационные швы между зданиями- заполнение вилатерм

Если имеем две секции домов, состыкованные глухими торцовыми стенами. Конструктивное решение одно, надо выполнить узел уплотнения двух стен способом, который применяется в стыках панелей панельных домов. Уточню только то, что уплотнение надо выполнить по всему периметру стыка, то есть на крыше закрыть парапет тоже. Уплотняющую прокладку надо вставлять с обжимом на 25-30%, т.е. поперечное сечение подобрать по величине зазора между стенами (если будет прокладка).

Уплотнение стыков деформационных швов конструкций зданий и отдельных его элементов проводится вилотерм/изонел с обжатием не меннее 60%. Диаметр выбирается в зависимости от ширины шва. Поверх вилатерма наносится мастика с высоким показателем адгезии и с высоким коэффициентом удлинения. Иногда используется пена Макрофлекс для хорошей фиксации вилотерма и дополнительной теплоизоляции. Если это предусмотрено проектом на здание.

7.220. Деформационные швы в стенах и перекрытиях каменных зданий устраиваются в целях устранения или уменьшения отрицательного влияния температурных и усадочных деформаций, осадок фундаментов, сейсмических воздействий и т. п.

Итог: в нормативных документах не оговаривается обязательная необходимость заделки этих швов. Все это определяется из условий строительства и последующей эксплуатации здания, то есть должно найти отражение в первую очередь в проектной документации и потом уже выполнено строителями.

Способы герметизации межпанельных швов панельных зданий

Перед началом работ по герметизации межпанельных швов (стыков) необходимо:

определить причину промерзания, протечек панельных швов.

Проведем комплексные работы по герметизации и ремонту межпанельных швов всего здания либо проблемных участков фасада здания.

Перед началом работ на объект выедет специалист для осмотра и подбора материалов.

Подберем материалы, для герметизации швов исходя из типа стыков, погодных условий и пожеланий заказчика.

Работы будут выполнены с использованием технологий промышленного альпинизма либо традиционных методов работ (леса, люльки).

Наши альпинисты прошли подготовку в специализированных учебных центрах, владеют строительными специальностями, а главное - обладают большим практическим опытом работ по герметизации межпанельных швов зданий.

Этапы проведения работ по герметизации межпанельных швов панельных зданий

Перед началом работ по герметизации межпанельных швов (стыков) необходимо определить причину промерзания, протечек панельных швов.

Обследование межпанельных стыков

Объем работ по герметизации межпанельных швов зависит от вида дефектов швов, места их проявления и конструкции герметизируемых стыков.

При выявлении дефектов межпанельных швов более 25% от предполагаемого объема работ по герметизации швов на фасаде необходимо произвести герметизацию межпанельных швов и стыков на всем объеме работ, также провести герметизацию стыков между панелями балконов и наружными межблочными панелями дома, а также примыкания окон к панелям.

При наличии точечных протечек межпанельных швов ремонту подлежит сам межпанельных шов, а также смежные с ним горизонтальные и вертикальные межпанельные наружные швы на фасаде здания и примыкания оконных блоков к панели данного шва.

При наличии протечек в местах стыка оконных и балконных блоков к панелям дома герметизации подлежат только данные швы.

Если шов промерзает либо "продувает", то ремонту и герметизации подвергаются только дефектные межпанельные швы.

Способы проведения высотных работ по герметизации межпанельных швов зданий

После проведения обследования межпанельных швов здания выбирается один из следующих вариантов герметизации и ремонта межпанельных швов:

Герметизация межпанельных швов с 100% вскрытием стыков подлежащих ремонту с их последующей зачисткой и герметизацией;

Ремонтно-восстановительная герметизация наружных швов здания с частичных вскрытием дефектных швов;

Поверхностная герметизация панельных швов дома.

Технология проведения работ по герметизации межпанельных швов

Подготовка межпанельных ремонтируемых швов

Подготовка включает очистку поверхности шва от старого герметика, краски, загрязнений. Кромки зачищаются щеткой и обезжириваются растворителем.

Укладка утеплителей

После подготовки в пустой шов между панелями заливается теплозащитный полиуритановый герметик "Макрофлекс". При затвердевании данный герметик расширяется и заполняет собой все пустоты и трещины.

После заливки "Макрофлекса" на еще не застывший полиуритановый герметик накладывается пустотелый утеплитель "Вилатерм" с обжатием 15-30%.

Вилатерм укладывается чуть глубже плоскости стены, оставшийся паз заполняется герметиком.

Укладка герметика

Герметик наносится шпателем и специальными лопатками.

Материалы для гидроизоляции межпанельных швов

Часто задаваемые вопросы по герметизации швов:
/

Деформационный шов - предназначен для уменьшения нагрузок на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные собственные нагрузки, которые снижают несущую способность конструкций. Представляет собой своего рода разрез в конструкции здания, разделяющий сооружение на отдельные блоки и, тем самым, придающий сооружению некоторую степень упругости. С целью герметизации заполняется упругим изоляционным материалом.

Железобетонные конструкции с изменением температуры деформируются - укорачиваются или удлиняются, а вследствие усадки бетона только укорачиваются. При различной осадке в вертикальном направлении части конструкций смещаются.
Железобетонные конструкции представляют собой в большинстве
 случаев статически неопределимые системы и поэтому в них от изменения температуры, усадки бетона, а также от неравномерной осадки фундаментов возникают дополнительные усилия, которые могут приводить к
 появлению трещин или расстройству частей конструкции.

В целях уменьшения усилий от температуры и усадки железобетонные конструкции разделяют по длине и ширине на отдельные части
 (блоки) деформационными швами . Если расстояние между деформационными швами не превышает пределов, указанных в таблице смотри ниже, то для обычных конструкций, а также предварительно напряженных 3-й категории трещиностойкости расчет на температуру и усадку
 можно не производить.

Наибольшие расстояния между деформационными швами в железобетонных конструкциях в м, допускаемые без расчета

Вид конструкции	Внутри отапливаемых зданий или в грунте, м	В открытых сооружениях и в неотапливаемых зданиях, м
Сборные каркасные, в том числе смешанные с металлическими и деревянными перекрытиями	60	40
Сборные сплошные	50	30
Монолитные каркасные из тяжелого бетона	50	30
То же, из легкого бетон	40	25
Монолитные сплошные из тяжелого бетона	40	25
То же, из легкого бетона	30	20

Для предварительно напряженных конструкций 1-й и 2-й категорий
 трещиностойкости расстояния между деформационными швами
 должны во всех случаях устанавливаться исходя из расчета конструкций
на трещиностойкость.
Деформационные швы , чтобы обеспечить свободную деформацию частей конструкции, выполняются по всей высоте здания - от кровли до верха фундамента, разделяя при этом перекрытия и стены. Обычно деформационный шов делают шириной 2-3 см, заполняя его
 толем, руберойдом (в несколько слоев) или просмоленной паклей.
Наиболее правильный и четкий деформационный шов как в
 сборных, так.и в монолитных конструкциях создается устройством парных колонн и парных балок по ним (рис.1, а, б).

Этот шов очень удобен в каркасных зданиях, особенно при тяжелых или динамических
 нагрузках на перекрытиях.
Осадочные швы устраиваются между частями зданий, основанными
 на различных по качеству грунтах или сильно отличающимися по высоте. Такие швы проводятся и через фундаменты. При примыкании вновь
возводимого здания к старому осадочные швы также необходимы.
Хорошее конструктивное решение осадочного шва достигается устройством встречных консолей балок и соответствующей раздвижкой парных колонн, опирающихся на независимые фундаменты (рис. 1, в).
Возможно устройство в промежутке между двумя частями зданий вкладного пролета из плит и балок (рис.1,г). При описанных конструкциях осадочного шва разность осадок фундаментов не вызывает усилий или повреждений частей здания.

В монолитных (перекрытиях возможны температурно-усадочные швы ,
 устраиваемые путем свободного опирания конца балки одной части здания на консоль, образованную продолжением балки другой части (рис.2, а). При таких швах во избежание повреждений консолей вследствие трения необходимо тщательное выполнение соприкасающихся
 частей.
Деталь армирования сварными каркасами консолей балки у деформационного шва приведена на рис. 2, б.

Деформационные швы должны предусматриваться в каналах и тоннелях, расстояния между деформационными швами определяются расчетом, но не менее 50 м. Примеры узлов температурных швов смотри ниже.

К этим узлам можно добавить небольшое примечание по установке шпонок.
Установка шпонок деформационного шва производится строго в соответствии с проектно-конструкторской документацией.
Требуется обеспечить зазор между телом шпонки и арматурой не менее 20 мм. Шпонки крепить к арматуре при помощи вязальной проволоки Шаг крепления обеспечить не менее 250 мм. Соединение шпонок по длине выполнить с использованием цианакрилатных клеев, усиленных каучуками типа RiteLok RT 3500 W или RiteLok RT 3500 В. После установки шпонок в проектное положение необходимо составить акт приемки на скрытые работы. При производстве любых последующих работ предусмотреть меры по сохранению целостности конструкции деформационного шва .

Устройство деформационного шва в коллекторе из железобетонных сборных элементов.

Деформационный шов – технологический разрез бетонного пола, понижающий действующие усилия на покрытия и близлежащие архитектурные конструкции. Технические параметры деформационных швов прописаны в проектной документации зданий и сооружений. В зависимости от выполняемых функций, деформационные швы разделяются на несколько типов.

Таблица. Разновидности деформационных швов.

Тип шва	Выполняемые функции
	Защищает поверхность бетонного пола и расположенные рядом элементы от значительных усилий, возникающих вследствие температурных линейных колебаний. Температурные швы делаются не только в бетонных полах, но и в зданиях, за счет этого исключается вероятность деформации или разрушения целостности сооружений. Размеры швов устанавливаются с учетом максимальных колебаний плюсовой/минусовой температуры в данном климатическом регионе, материала изготовления конструкции, марки бетона, характеристики основания, толщины и площади заливки.
	Во время застывания бетон может уменьшать свои первоначальные размеры, вследствие чего появляются внутренние напряжения. Усадка имеет различную глубину, из-за этого могут нарушаться показатели плоскостности.
	Вследствие воздействия разнонаправленных усилий на фундаменты междуэтажные перекрытия могут неконтролированно смещаться, в результате чего изменяются первичные свойства бетона. Особенно важно компенсировать негативы осадки на бетонных полах, залитых по непрочным или промерзающим основаниям.
	Гасит усилия разрушения сооружений во время землетрясений, значительно увеличивает устойчивость зданий, минимизирует критические колебания. За счет обустройства сейсмических швов удается не только сохранять целостность зданий, но и предупреждать появление трещин в бетонных полах.

Технические параметры деформационных швов прописаны в действующем СНиПе 2.03.03-88.

СНиП 2.03.13-88 . Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Расположение швов должно соответствовать проектной документации на строительство объекта, бетон между картами заливки не должен соприкасаться. Холодные швы со временем увеличиваются по ширине, в связи с этим заполнение герметиком должно делаться не ранее, чем через 5–6 месяцев после заливки. Все остальные типы швов могут заделываться сразу после прорезания или укладки специальных доборных элементов.

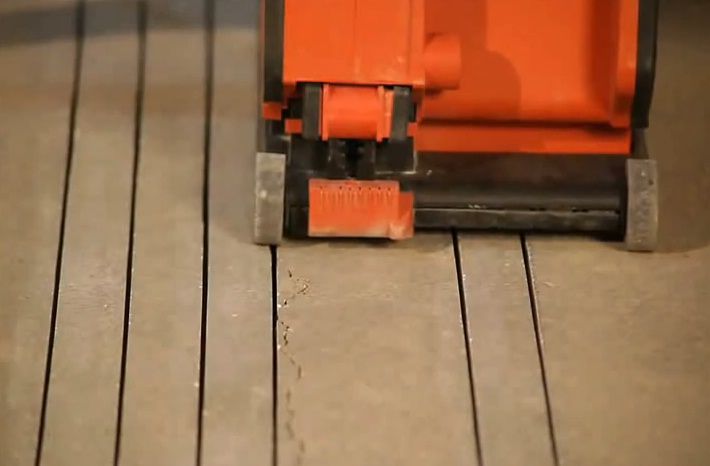

На заметку! Деформационные швы нарезаются в местах возможных деформаций и просадок, вокруг колонн, рядом со стенами.

Материалы, используемые для заполнения швов бетонного пола

В зависимости от размеров швов и назначения пола, для заполнения деформационных швов могут применяться следующие материалы.

Выбор технологии изготовления компенсирующих швов должен учитывать максимум характеристик объекта.

Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

Шаг 1. Подготовка поверхности. Нанесите на пол метки, по которым будет монтироваться шов. При помощи длинного правила или отбивочной веревки с синькой нанесите продольные линии. Специальной машиной нарежьте линии внутри сделанных меток. Расстояние между нарезками- примерно 2–3 см, чем оно меньше, тем легче потом будет вырубать канавки.

Шаг 2. Перфоратором прорубите канавки, следите, чтобы края были ровными.

Шаг 3. Круглошлифовальной машинкой выровняйте дно канавки. При помощи лазерного нивелира проверьте глубину. Проверку следует делать в нескольких местах, чем чаще, тем точнее будут результаты.

Важно! Минимальная глубина канавки должна соответствовать высоте металлического профиля. Если на дне есть выступы, то их повторно следует срубить перфоратором и выровнять круглошлифовальной машиной.

Шаг 4. Залейте дно канавки небольшим слоем упрочненного полимербетона. Дождитесь его полного схватывания и еще раз выровняйте поверхность.

Шаг 5. Установите профили в проектное положение. Перед этим необходимо вставить специальные болты в профили, надеть соединительные элементы и зафиксировать их гайками. Таким образом, два профиля соединяются в единую конструкцию, расстояние между ними может изменяться в зависимости от технического задания для деформационного шва. Обращайте внимание, чтобы нижняя плоскость профилей лежала ровно без перекосов в ту или иную сторону. Профиль должен входить в канавку без усилий.

Важно! На стыках профилей есть направляющий стержень и отверстие, такие приспособления обеспечивают прочность соединение нескольких профилей в одну линию. Перед соединением элементы рекомендуется намазать качественным клеем для металлов.

Шаг 6. Закрепите алюминиевый профиль дюбелями. На широких горизонтальных плоскостях высверлите отверстия соответствующего диаметра по размерам пластиковых элементов дюбелей.

Практический совет. Глубина высверливаемого отверстия должна на 2–3 см превышать длину дюбеля. Делается это для облегчения вбивания дюбеля. Дело в том, что сверлом невозможно удалить из отверстия всю бетонную пыль, а запас по длине в несколько сантиметров позволит пластиковой части дюбеля продавить ее в свободное пространство и войти до конца.

Электрической дрелью закрутите до упора металлические элементы дюбелей. Проверьте надежность фиксации. Расстояние между дюбелями — 40–50 сантиметров.

Шаг 7. Демонтируйте установочный комплект. Для этого нужно открутить гайки и снять металлическую стяжку. Она фиксируется при помощи втулок с внутренней резьбой. После выкручивания болтики располагаются ниже верхней плоскости деформационных профилей, срезать их нет необходимости. К этим болтикам в дальнейшем фиксируется декоративная вставка. Открутите гайки временной фиксации болтов на профилях.

Шаг 8. Приступайте к укладке эластичной сменной вставки. Раскатайте рулон вдоль профиля, начинайте укладку с торца. Положите вставку на профили и осторожно вдавливайте ее в посадочные выступы до упора. Следите, чтобы вставка правильно ложилась, не допускайте перекосов и пропусков. Если элемент уложен правильно, то поверхность будет идеально ровной. Лишний кусок вставки отрежьте при помощи монтажного ножа.

Шаг 9. Установите декоративные накладки. Они могут быть алюминиевыми или из легированной нержавеющей стали. Второй вариант применяется для особо нагруженных полов, отличается увеличенными показателями износостойкости и физической прочности. Накладки имеют специальные технологические отверстия, в них входят торцы монтажных болтиков. Прикрутите элементы гайками. Отверстия вставок позволяют выполнять точную регулировку положения, за счет этого исключаются зазоры между двумя смежными элементами. Верхняя лицевая поверхность вставок защищена от механических повреждений самоклеящейся полиэтиленовой пленкой, снимите ее.

Шаг 10. Установите на профиль защитный кожух. Он защищает конструкцию от загрязнения бетоном во время заливки пола. После застывания покрытия защитный кожух удаляется.

Шов полностью готов, можно начинать заливку пола бетоном.

Применяются в относительно небольших помещениях, позволяют снизить себестоимость бетонного пола и ускорить его строительство. Швы нарезаются специальными механизмами согласно плану здания, если его нет, то в наиболее опасных местах с шагом примерно 3–5 метров. Заделывать швы можно двумя методами: с использованием гибкой вставки с герметиком или только пластическими герметиками. Рассмотрим оба метода производства работ.

Заделка швов качественным гибридным герметиком

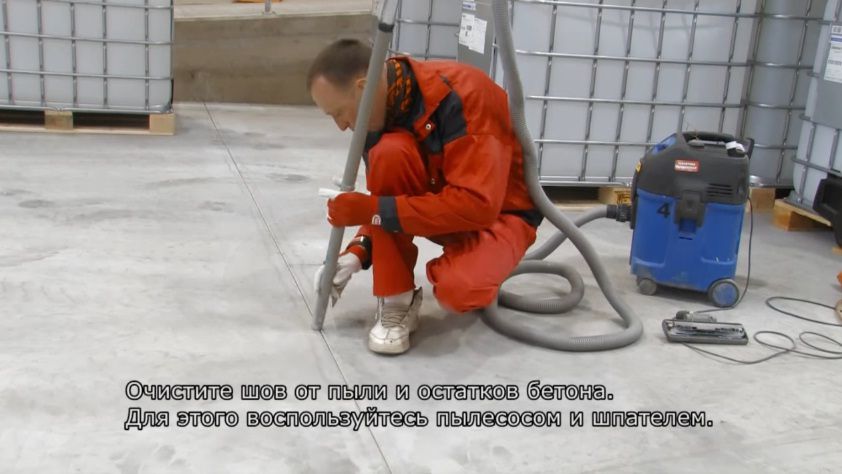

Шаг 1. Тщательно очистите швы от остатков бетонной пыли. Для этого рекомендуется пользоваться тонким шпателем или иным металлическим приспособлением. Вставьте его в шов на всю глубину, передвигайте вперед/назад и немного приподнимайте боковую плоскость шпателя верх. Для того чтобы устроить процесс и улучшить качество очисти шва, пользуйтесь пылесосом. Постоянно держите всасывающий патрубок рядом со шпателем – струя воздуха вытянет всю пыль из канавки, нужно только ее немного поддевать. Дело в том, что во время нарезки швов алмазный диск механизма постоянно охлаждается водой, пыль намокает и прочно склеивается. Шпатель размельчает комки, что позволяет пылесосу качественно их вычищать. Как работать с агрегатом для нарезки швов, мы расскажем в этой статье немного ниже.

Шаг 2. Пылесосом уберите пыль на верхних поверхностях бетонного пола рядом с канавками. Не спешите, остатки пыли намного уменьшают коэффициент адгезии материалов, герметик со временем может отслоиться. Как следствие, в щель будет попадать грязь с пола, на местах деформационных швов образуются некрасивые пятна. Удалить грязь из щелей очень сложно и долго, для предупреждения повторного появления грязи придется полностью удалять старый герметик и повторять работы по герметизации шва.

Шаг 3. Загрунтуйте поверхности примыкания плоскостей шва с герметиком, используйте для этого специальные составы. Грунтовать можно небольшой кисточкой.

Важно! Грунтовку надо наносить не только на горизонтальные поверхности рядом с прорезанной полосой, но и внутрь шва. Для этого берите на кисть максимальное количество грунтовки, пусть излишки стекают в прорезь. Помните, что бетон впитывает большое количество жидкости, наносите грунтовку сразу несколько раз.

Шаг 4. Для понижения затрат на отделку деформационных швов и предупреждения трехстороннего сцепления проложите на необходимую глубину специальный шовный шнур. Пропихивайте его широким шпателем, глубина заделывания — примерно 0,5–1,0 см. Следите, чтобы поверхность шнура не выступала над поверхностью бетонного пола. Диаметр шнура подбирается в зависимости от ширины прорезанной канавки. Если разрезание выполнялось обыкновенным алмазным диском, то ширина канавки стандартная — 3 мм. Увеличение ширины может происходить из-за неисправности агрегата нарезки или кривизны диска.

Шаг 5. Вставьте баллон с гибридным герметиком в универсальный монтажный пистолет. Острым ножом отрежьте торец герметичной упаковки и накрутите наконечник пистолета.

Шаг 6. Аккуратно отрежьте кончик наконечника таким образом, чтобы выход из трубки был немного больше ширины шва. Надрез делайте под углом 45°, за счет этого удастся плотно прижимать отрезанную плоскость наконечника к бетону и наполнять шов на нужную глубину.

Шаг 7. Приложите наконечник к полу и герметизируйте шов. При этом нужно одновременно передвигать инструмент вдоль шва и выдавливать массу, работы требуют определенной сноровки, не расстраивайтесь, если у вас сразу не получается. Через непродолжительное время появятся практические навыки и работа пойдет значительно быстрее.

Шаг 8. Подождите несколько минут и чистым шпателем аккуратно удалите выступающий над полом герметик.

Такие же действия следует повторить на всех швах. Метод считается самым простым с технологической точки зрения, а по эффективности почти не уступает остальным.

Шпаклевка деформационных швов двухкомпонентным герметиком

Метод несколько сложнее, но поверхность получается идеально ровной. Еще одно преимущество такого способа – шов не только пластичный, но и прочный, это значительно минимизирует риски повреждения покрытия во время эксплуатации помещений. В какой очередности выполнять работы? Очистка шва от бетонной пыли выполняется таким же методом, как описано выше. Внешние и внутренние поверхности шва покройте грунтовкой.

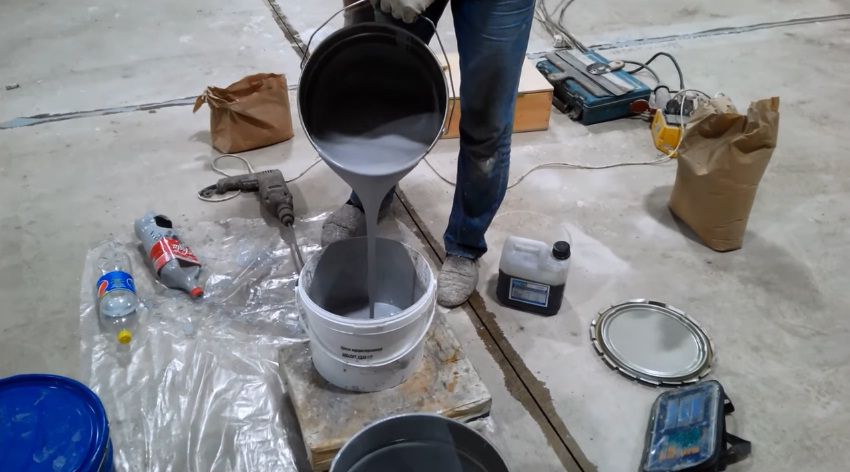

Шаг 1. Приготовьте герметик к использованию, руководствуйтесь инструкцией производителя. В емкость влейте основной компонент герметика и добавьте к нему затвердитель. Состав тщательно перемешайте электрическим миксером, дайте немного времени на выход воздушных пузырьков.

Важно! Имейте в виду, что время использования двухкомпонентной шпаклевки ограничено, сколько можно пользоваться материалом указано на упаковке. Как только начнутся реакции полимеризации, добавлять любой из компонентов запрещается.

Шаг 2. Приготовьте простейшее приспособление для заливки жидкого герметика в узкий шов, делается это просто.

1. Найдите чистую пластиковую бутылку объемом 1-2 л, в крышке просверлите отверстие диаметром примерно 0,5 см. Если отверстие будет иметь меньший диаметр, то герметик будет вытекать слишком медленно, время проведения работ значительно увеличится. Если диаметр отверстия будет большим, то состав не успеет проникнуть на всю глубину шва и начнет растекаться по горизонтальной поверхности, что становится причиной перерасхода дорогостоящего материала.
2. Около дна бутылки вырежьте отверстие диаметром примерно 5 см. Сквозь него будет заливаться герметик.

В крышке просверлено отверстие

Шаг 3. Налейте в бутылку герметик примерно на половину ее объема. Прислоните крышку с отверстием к прорези и медленно передвигайте емкость для заполнения шва герметиком. Скорость передвижения подбирается опытным путем. Нужно выбрать такой режим, чтобы максимальное количество герметика наполняло шов, а на поверхности оставалось лишь немного. Если обнаружилось, что герметика слишком мало и на поверхности бетонного пола появились углубления, то нужно вернуться и вылить еще немного материала. Проверьте качество заливки несколько раз, при необходимости исправляйте проблемные участки. Таким способом наполните все швы в помещении.

Шаг 4. Дайте время для застывания, оно может составлять 12 часов и более. Производитель указывает приблизительное время, конкретные значения зависят от влажности бетонного пола и параметров микроклимата в помещении.

Шаг 5. После того как материал полностью отвердеет, начинайте шлифовку поверхности шва. Пользуйтесь специальной круглошлифовальной машинкой.

Эффективность деформационного шва зависит от двух факторов: правильности выбора месторасположения, оптимальной глубины и ширины. Что касается заделки, то она носит скорее декоративную, чем функциональную нагрузку. Если выбор швов должны делать архитекторы, то за качество нарезки отвечают рабочие. Для того чтобы правильно нарезать шов, нужно знать технологию проведения работ и устройство нарезной машины. С технологией все просто: машина должна передвигаться только по отбитым линиям, движение должно быть равномерным, без остановок. А как пользоваться машиной для нарезки?

И последнее. Обязательно соблюдайте правила техники безопасности, не работайте на неотрегулированном агрегате и с неисправными режущими инструментами.

Видео — Нарезчик швов HUSQVARNA FS 413

Видео – Изготовление деформационных швов

Делаю пристрой к существующему дому, как правильно решить проблему деформационного шва и вообще как это правильно сделать?

Возможно, проблемы и нет. Деформационный шов устраивают в тех случаях, когда вероятна неравномерная усадка здания. Это может произойти из-за весьма крупных габаритов сооружения, значительного перепада высот отдельных секций дома, возможности просадки фундаментов и грунтов.

В месте стыка очевидно разновысоких частей здания (в данном случае пристройка крыльца) деформационный шов нужен. Проложить его можно не только жёсткой минватой, но и пенопластом, другим эластичным материалом

Если вы строитесь не в сейсмическом районе, дом у вас каменный или каркасный, не выше двух этажей и имеет разумные размеры, реально обойтись без шва. Достаточно соорудить прочный фундамент под пристройкой. Конструктивно он должен быть идентичен существующей части, заложен на такую же глубину. Если фундамент ленточный, важно хорошо уплотнить основание под его подушкой, просыпать щебнем дно траншеи, тщательно утрамбовать. Старую и новую части следует связать между собой, забив в бетон арматурные «ерши», предварительно просверлив под них отверстия.

Различные варианты примыкания фундамента пристройки и его жёсткого соединения с существующим

Стены обеих частей здания также необходимо связать друг с другом.

Компромиссный вариант. Шов в кладке, заполненный строительным герметиком, есть, но стены жёстко связаны стальными ёршиками. Подобное решение подходит для случая, когда основная часть здания и пристройка имеют однотипные каменные стены и фундаменты

Если же нет уверенности в несущей способности грунта либо пристройка бревенчатая и будет давать усадку, деформационный шов придётся делать. Вы не указали ни особенностей конструкции дома (материал стен основной части дома и пристройки), ни характера примыкания (ровная плоскость, угол). Конструкция шва зависит от конкретной ситуации, вариантов может быть очень много. Не обладая необходимой информацией, мы можем дать лишь общие рекомендации:

• Если существует возможность значительной усадки пристройки относительно дома, наилучшим решением будет установить не три, а четыре стены, включая примыкающую к существующей. Фундамент и стены пристройки будут иметь замкнутый контур, что исключит горизонтальные деформации, на второй иллюстрации это вариант Д.
• Толщина деформационного шва в нашем случае - 10-25 мм, его можно заполнить жёсткой минватой, пенопластом, вспененным полиэтиленом.
• Крыша пристройки также должна быть полностью отделена от старой части здания. Примыкание можно закрыть фартуком, закрепив его на стене.

• Стык стен старой и новой частей дома, расположенный в одной плоскости, следует закрыть накладкой (деревянная доска, металлическая планка), крепить которую следует к существующей стене.

Вариант деформационного шва для каменных стен. Стык прокладывается упругим наполнителем, в данном случае внутри утеплителем, снаружи специальным трубчатым эластичным жгутом. Стальная накладка, герметизированная с обеих сторон, скрывает стык и защищает его от проникновения воды.

• Если вы пристраиваете деревянный сруб-трёхстенок, стык следует выполнить прямой замочной врубкой или на обсаде: на существующей стене должен располагаться брус (шип), в пристраиваемой выбран паз. Пристрой, теряя влагу, будет оседать по направляющей, препятствующей кручению брёвен. Гвозди, скобы не используют, шов заполняют традиционным утеплителем: мхом, паклей, джутом. Снаружи устанавливают доску-накладку.

Если к дому пристраивается срубная конструкция, стык можно решить в соответствии со вторым вариантом: замочный шип-паз
