Установка в жилом доме или квартире дополнительного защитного оборудования требует внимательного подхода. Желая сделать подключение УЗО без заземления самостоятельно, необходимо строго следовать готовым схемам. Очень важно при такой работе соблюдать порядок размещения электрического оборудования в цепи.
Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.
Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.
Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.
Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.
Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.
Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт.
Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.
На систему таких подключений наличие заземления также не будет влиять. Когда в доме проложен заземляющий кабель, но у хозяев нет желания делать заземление, то тогда третья жила «земля» не должна подключаться, ни к распределительному щитку, ни к клеммам розетки. Также его нельзя подводить к рабочему нулю.
Можно ли исключить заземление
Многие ошибочно полагают, что установка УЗО без заземления невозможно. Данное оборудование не имеет отношения к функциям заземляющих конструкций, поэтому его можно подключать к любой сети. Сделать монтаж устройства защитного отключения можно в однофазной сети, а также с двумя или тремя фазными проводами в кабеле.
Такой метод установки защитных приборов на сегодняшний день встречается не редко.
В итоге можно сказать, что монтаж в распределительном щитке устройства защитного отключения с заземлением или без него – индивидуальное решение. В любом случае, напрямую эти две системы не связаны и имеют разное назначение.
Видео “УЗО без заземления”
Как работает УЗО
Подключение УЗО без заземления не может предоставить дому полную защиту от негативных последствий, которые могут возникнуть с электрической сетью. Устройство защитного отключения не может отключить подачу электроэнергии в квартире, если в цепи слишком высокое напряжение. Для этого нужно устанавливать дополнительно автоматические выключатели на всю сеть или отдельную ветку электрической проводки (на ванную комнату, холодильник или стиральную машинку).
Такой вариант будет более предпочтителен, так как даже при незначительных изменениях в электрической сети будет отключаться подача электроэнергии. Если не сделать разводку на несколько автоматических выключателей, то это может доставить хозяевам массу неудобств – не сохраненные документы на компьютере, отключение водонагревателя, холодильника. Если УЗО работает правильно, то можно предохранить человека от удара током, когда он прикоснулся к оголенному проводнику. Как только происходит утечка тока в не предназначенную точку, оно сразу отключает подачу электроэнергии в квартире или частном доме.
В старых домах со старой проводкой специалисты настоятельно рекомендуют подключать такие приборы. Это объясняется тем, что с течением времени оплетка силовых кабелей разрушается, перегибается, что в итоге приводит к утечке тока. Чтобы обезопасить дом, то лучше всего сделать замену всей проводки, но тогда уже лучше прокладывать трехжильный кабель с заземляющим проводом.
Устройство работает по принципу сравнивания значения потенциала входящего фазного тока с нулевым, исходящим. Стабильная работа системы длится до тех пор, пока значения эти потенциалов равны. Если значение утечки тока преодолевает определенную планку прибора по дифференциальному току (например, от 0,5 до 1), то УЗО автоматически срабатывает, отключая от подачи электроэнергии всю цепь.
При контакте человека с проводником, который находится под напряжением, он будет находиться под воздействием тока, пока вся сеть не будет отключена. Обычно это время незначительное, но даже за короткий промежуток человек может получить травму (ожег электричеством). Поэтому чем меньше время срабатывания установки защитного отключения, тем меньшему времени человек будет подвержен опасному потенциалу исходящего тока.
Если же УЗО было подключено вместе с заземлением, тогда оно сработало бы при пробое изоляции на сам корпус сразу, а не при непосредственном контакте человека с проводником. В таком случае действие данного прибора будет иметь более высокую эффективность. Но нет ничего страшного в том, что в квартире или доме нет заземляющего контура и специального провода («земля») в кабеле.
Особенности подключения
Очень важно знать, что при подключении устройства защитного отключения заземляющий кабель к нему не подводится. Многие люди, которые не имеют специальных познаний в области электротехники, считают, что защитный ноль должен быть соединен со всеми контактами подключенного к электрической сети оборудования. Это мнение ошибочно. Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора.
Когда соединяют контакты силового кабеля с УЗО, необходимо внимательно следить за тем, чтобы четко соблюдалась полярность (иначе он не будет работать). Фазный провод должен быть подведен к соответствующему гнезду на приборе, точно также и «ноль». Чтобы их различать между собой следует обратить на цвета внешней оплетки каждой жилы. Цвет и маркировка позволяет узнать, какое предназначение у конкретного провода. Фаза обычно имеет красный цвет, иногда коричневый или белый. Рабочая нулевая жила – синий или голубой, а защитная нулевая – желтый, зеленый или желто-зеленый (продольные полоски вдоль оплетки).
На корпусе оборудования можно увидеть обозначения, которые определяют, какой тип провода нужно к ним подключить. Для фазы – «L», а для нулевой рабочей жилы – «N». Обычно к верхним клеммам подсоединяют счетчик энергоснабжения, а кабеля нагрузки соответственно к нижним точкам. При схеме, в которой учитывается подключение автоматических выключателей, также должна соблюдаться полярность – фаза к фазе, а ноль с нейтралью. Если в системе нет заземляющей жилы, тогда к распределительному щитку нужно подключить только два провода.
При правильном соблюдении полярности, прибор должен работать стабильно и быстро реагировать на изменение потенциалов в сети. Конечно же, все работы с электротехникой должны проводиться с обесточенной электрической линией. При монтажных работах необходимо соблюдать правила техники безопасности, а также соблюдать нормы пожарной безопасности. Также необходимо учитывать нормы ПУЭ. Чтобы обеспечить УЗО надежную защиту от попадания влаги, газов, огня, пыли и других внешних факторов, его помещают в корпус распределительного щитка. Он изготавливается из устойчивых материалов. При правильно эксплуатации прибор прослужит достаточно долго.
Данное устройство уже давно зарекомендовало себя, как эффективное средство защиты человека от поражения электротоком в различных ситуациях, например, при прикосновении к токоведущим частям разнообразных бытовых устройств или к проводам электрической цепи с поврежденной изоляцией. Это же устройство, второе название которого – дифференциальный выключатель, является эффективной защитой от пожара, который может возникнуть из-за утечки тока в различных электрических бытовых приборах.
Однако многие электрики утверждают, что подключение УЗО без земли осуществлять нельзя, без дорогостоящей модернизации всей электросети дома или квартиры, поскольку стандартная проводка выполнена в двухпроводном варианте. Давайте разберемся, так ли это на самом деле. Но сначала поговорим о самом УЗО.
Как уже говорилось выше, его задача – защита людей и электроприборов при утечке тока. В данном контексте утечка – изменение маршрута протекания электрического тока, то есть, когда ток начинает протекать не по проложенной проводке или мимо подключенного в сеть электроприбора, а также при изменении сопротивления проводника под воздействием высокой температуры (возгорании изоляции). Именно на эти ситуации реагирует устройство защитного отключения, полностью обесточивая электрическую сеть в помещении.
Учтите, что ситуация, когда человек просто закоротил токоведущие контакты в розетке, не является утечкой тока. В данном случае дифференциальный выключатель воспримет человека, как обычную нагрузку. Поэтому отключения электроцепи не произойдет, а человека ударит электротоком!
- в электроцепи кухни;
- в электроцепи ванной комнаты.
Ведь эти помещения характеризуются не только повышенной влажностью, но и наибольшей насыщенностью электрическими бытовыми приборами.
Если вы посмотрите на само устройство защитного отключения, то не обнаружите на нем наличия третьей клеммы, куда бы можно было подсоединить провод заземления помещения. То есть дифференциальный выключатель рассчитан на установку именно в двухпроводной цепи.
Таким образом, мы с вами ответили на вопрос о том, можно ли его устанавливать в цепь при отсутствии заземления. Это же подтверждает и практика. Например, многие электрики обнаруживают, что УЗО, подключенное к трехпроводной цепи, продолжало успешно работать, выполняя защитное отключение, даже при повреждении заземления!
Как работает УЗО в двухпроводной цепи?
Чтобы вам был понятен принцип работы этого устройства, давайте сравним его с обычным анализатором, который сравнивает величину токов, протекающих по фазовому и нулевому проводу. Как только появятся отклонения в величинах токов, вызванных возникновением тока утечки, например, при замыкании на корпус стиральной машины, то контакты реле дифференциального выключателя размыкаются, что приводит к обесточиванию цепи.
Давайте рассмотрим типичный бытовой пример, который, надеюсь, убедит вас в том, что устанавливать УЗО необходимо. Допустим, что повредилась изоляция проводки в вашей стиральной машине. В результате соприкосновения оголенного токоведущего провода с металлическим корпусом машины ток стал протекать по нему.
Если человек прикоснется к такой стиральной машине, то его ударит током, и будет бить до тех пор, пока машинка не будет обесточена, или человек перестанет дотрагиваться до ее корпуса (что сделать будет очень проблематично). Таким образом, если человек и останется жив в результате протекания через него электрического тока, то возможны серьезные последствия его воздействия для отдельных внутренних органов и центральной нервной системы в целом.
Если же в цепи помещения, где установлена стиральная машина, включено УЗО, то при возникновении ситуации, описанной выше, мгновенно сработает реле, которое обесточит всю цепь помещения. Человек даже не успеет испугаться и почувствовать какие-либо неприятные ощущения!
Варианты подключения дифференциального выключателя без заземления
Устройство защитного отключения не оснащается автоматикой, предохраняющей выключатель от перегрузок в электроцепи. Поэтому в цепь одновременно с УЗО необходимо подключать еще и автоматы, срабатывающие на отключение при возникновении перегрузок. При этом мощность самого дифференциального выключателя, должна быть немного больше, чем мощность автомата, установленного с ним в одной электроцепи.
Это необходимо для того, чтобы предохранить УЗО от перегорания, поскольку при возникновении перегрузки в цепи автомат срабатывает не мгновенно, а через некоторое время. Если бы мощность УЗО была равна мощности автомата, то за это время дифференциальный выключатель успел бы выгореть от проходящего через него тока.
Обычно электрики используют два варианта установки УЗО.
Устанавливается общий дифференциальный выключатель на всю квартиру. Этим вы сможете защитить даже настольную лампу, стоящую на компьютерном столе. Однако такое УЗО, рассчитанное на ток в 40-60 ампер, стоит очень дорого. Да и при срабатывании защитного устройства вы не сможете выяснить, в чем же причина отключения, и где искать неисправный электроприбор.
Конечно, докопаться до причины можно, проверяя по очереди каждый электроприбор, находящийся в квартире, но на это может уйти много времени.
Кроме того, срабатывание защитного устройства, например, на утечку тока в ванной комнате приведет к обесточиванию всей электроцепи в квартире, а это создает массу неприятных «сюрпризов»:
- отключение компьютера до того, как вы успели сохранить набранный текст, над которым работали несколько часов подряд;
- отключение кондиционера, приведшее к его «зависанию» и тому подобное.
Однако, если вы все-таки решите подключить один УЗО на всю электросеть квартиры, то делать это нужно по схеме, которая изображена на рисунке.
Устанавливается несколько отдельных дифференциальных выключателей в потенциально опасных помещениях:
- в электроцепи ванной комнаты;
- в электроцепи кухни;
- в электроцепи подвального помещения;
- в электроцепи гаража.
Несмотря на то, что общая стоимость всех устройств превысит цену одного мощного УЗО, значительно повысится надежность работы всей электросети в квартире (в доме), да и поиск неисправного прибора, вызвавшего аварийное отключение электрического тока, сведется к осмотру одного-двух «виновников».
Как самостоятельно подключить прибор к двухпроводной сети?
Желательно, чтобы эту работу выполнял квалифицированный электрик, но если такой возможности нет, то вы можете осуществить подключение и своими руками, руководствуясь рекомендациями, приведенными ниже.
- Покупаете нужное количество УЗО и автоматов. При этом, как уже говорилось, дифференциальный выключатель должен обладать мощностью на 1 ступень большей, чем автомат. Например, если автомат рассчитан на 25А, то УЗО должно быть рассчитано на 40А/30мА, где 30 мА – ток утечки, при котором происходит срабатывание реле дифференциального выключателя, поскольку данная величина тока является опасной для человека.
- Если разводка цепи в квартире сложная, то величина естественной утечки тока может даже превысить 30 мА, что приведет к постоянным ложным срабатываниям УЗО. Этого можно избежать, если разделить всю нагрузку электросети в квартире на два отдельных УЗО, рассчитанных на срабатывание при токе утечки в 30 мА.
- В цепи ванной комнаты необходимо устанавливать дифференциальный выключатель, порог срабатывания которого равен току утечки в 10 мА. Стандартное УЗО, которое рекомендуется устанавливать в ванной комнате – 25А/10 мА.
- Никогда не устанавливайте дифференциальный выключатель перед счетчиком, поскольку инспектор Энергонадзора заставит вас убрать его, чтобы не было возможности запитать квартирную сеть в обход счетчика (это воровство).
- В паре с УЗО для розеток в квартире устанавливается автомат, рассчитанный на 16 А.
- В паре с дифференциальным выключателем для выключателей освещения в квартире подключается автомат, рассчитанный на 10 А.
- Перед счетчиком необходимо установить не однополюсный автомат, а двухполюсный, который будет размыкать при перегрузке в цепи не только фазу, но и ноль. Это значительно увеличит безопасность системы.
- Подключение УЗО необходимо выполнять в строгом соответствии с надписями на его корпусе.
- Размещать дифференциальный выключатель необходимо в недоступных для посторонних лиц местах.
Подключение нескольких УЗО для каждого потенциально опасного помещения производите по схеме, изображенной на рисунке.
После того как все УЗО установлены, необходимо убедиться в работоспособности системы, то есть проверить, не будут ли происходить ложные срабатывания приборов. Для этого включите автомат, установленный перед УЗО, и сам дифференциальный выключатель, а затем нажмите кнопку «Тест» на приборе. Если произошло отключение, то УЗО исправно.
Теперь проверьте работоспособность системы под нагрузкой. Для этого включите в розетку какой-нибудь из бытовых электроприборов. Если отключения УЗО не произошло, то вы все сделали правильно!
Типичные ошибки, допускаемые при подключении
Очень часто бывает так, что вы все вроде бы сделали правильно, но через некоторое время стали замечать, что УЗО начинает срабатывать даже тогда, когда нет утечки тока в цепи, да и нагрузка в ней не превышает допустимой мощности.
Очень часто такое поведение прибора объясняется ошибками, допущенными при его подключении. Эти ошибки и приводят к тому, что дифференциальный выключатель перестает выполнять свое функциональное предназначение – не будет отключать ток при возникновении его утечки, а наоборот, будет срабатывать при абсолютно исправной электроцепи.
Вот перечень типичных ошибок, допускаемых при монтаже УЗО:
- Соединение заземления после дифференциального выключателя с нейтралью, например, нулевой провод цепи подключен к открытой части электроустановки либо к нулевому защитному проводнику (РЕ). Чтобы избежать подобной ошибки, необходимо брать только фазу и ноль одного конкретного дифференциального выключателя, что позволит исключить соединения фазы и нуля, прошедшими через защитный прибор, с другими нулями и фазами.
- Неполнофазное подключение защитного устройства, заключающееся в ошибочном подключении нагрузки до дифференциального выключателя рабочей нейтрали (N). В этом случае ток, протекающий чрез нагрузку, станет дифференциальным током для УЗО, что вызовет ложное срабатывание прибора.
- Скручивание заземляющего и нулевого проводников в розетке (то есть (N) и (РЕ) соединяются вместе). Ложное срабатывание в этом случае будет происходить при какого-нибудь электроприбора либо, когда нагрузка будет подключаться в цепь, которая не входит в охранную зону данного УЗО, то есть ток начнет протекать по перемычке.
- Подключение двух дифференциальных выключателей со скрученными нулевыми проводниками. Это является причиной того, что по обоим приборам будет протекать дифференциальный ток нагрузки, который и вызовет срабатывание одного или обоих УЗО одновременно.
- При установке нескольких УЗО произведено неправильное подсоединение нулевых проводников. Это вызовет то, что все дифференциальные выключатели будут срабатывать одновременно.
- Неправильное подсоединение фазного и нулевого проводников при подключении нескольких УЗО (не с одного дифференциального выключателя, а с разных). Например, когда нагрузка подсоединяется к нулевому проводнику УЗО, предназначенному для защиты совершенно другой цепи. В этом случае могут происходить ложные срабатывания, как одного прибора, так и обоих одновременно.
- Не соблюдена полярность подключения прибора: фаза подключена к нулю, а ноль – к фазе. В этом случае не произойдет срабатывание дифференциального выключателя, поскольку токи будут протекать в одном направлении, что приведет к невозможности компенсации магнитными потоками друг друга. Следует четко подключать входящую фазу в клемму, обозначенную L, а входящий ноль – в клемму, обозначенную N. Кроме того, запомните, что верхние клеммы на устройстве – это входы, а нижние – выходы.
Таким образом, вы смогли убедиться в том, что подключение УЗО в двухпроводную цепь не только возможно, но и необходимо, поскольку это убережет не только вашу жизнь, но и ваше имущество от возможного возгорания. Кроме того, если вы уверены, что не допустите ошибок при монтаже дифференциального выключателя в цепь, то сможете сделать это самостоятельно!
Мой горький опыт электрика позволяет мне утверждать: Если у Вас "заземление" сделано как надо - то есть в щитке есть место присоединения "заземляющих" проводников, и все вилки и розетки имеют "заземляющие" контакты - я вам завидую, и вам не о чем беспокоиться.
Правила подключения заземления
В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?
Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии - пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А - получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе - реальный ноль, или около того.
А теперь вопрос - что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?
Приз - тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.
Не надо забывать, что нельзя делать имитацию схемы "заземления" , соединяя в евророзетке "нулевой рабочий" и "нулевой защитный" проводники, как иногда практикуют некоторые "умельцы". Такая замена крайне опасна. Не редки случаи отгорания "рабочего нуля" в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.
Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.
"Заземление" и "зануление"
Одним из вариантов "заземления" является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться "заземлением".
В этой ситуации тоже есть свои нюансы. Что мешает "нулю" отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский "авось", который проблему не решает.
Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.
В идеале должен состоять из 3х - 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.
Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.
Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?
Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.
Что требуется для разводки по дому
Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с "заземляющим" контактом. Короб, плинтус, скоба - дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй - на "заземляющий" контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).
Не надо так же забывать, что "земля" не имеет права разрываться, посредством каких либо выключателей.
Устройство защитного отключения (аббревиатура УЗО) защитит проживающих в квартире людей от поражения электричеством, а саму постройку предохранит от возгорания из-за утечки тока, способной разогреть материалы в месте пробоя до температуры плавления и горения изоляции.
Рис.1
Потраченное время и ресурсы окупятся спокойствием и уверенностью в своей электросети после установки УЗО в доме, в квартире, на даче. Но, существует мнение, что в старых сетях без заземления защита будет ложно срабатывать, или окажется неработоспособной. Приведённая ниже статья опровергает это утверждение, детально описывая все способы подключения.
Принцип работы
Коротко принцип работы:
- Прибор сверяет количество электричества, пришедшего с фазного провода и ушедшего в нулевой. При исправной системе данные параметры должны быть одинаковые;
- Если человек касается чего-нибудь под напряжением, или случается утечка, часть тока, которая пришла с фазы, уходит в землю, минуя нулевой провод УЗО, тем самым нарушая баланс токов, что вызывает отключение защитного устройства;
- Устройство реагирует на ток, намного меньше смертельно опасного значения, и срабатывает настолько быстро, что организм ощущает едва заметный шок.
Некоторые «специалисты» утверждают, что установка УЗО невозможна в частном доме, или на даче, где имеется старая двухжильная проводка. Это заблуждение связано с тем, что в таких вариантах нулевой проводник имеет соединение с заземлением.
Каждая нижеприведённая схема подключения УЗО в домашнюю однофазную или трёхфазную электросеть, с заземлением или без него, будет работоспособной, если соблюдать основополагающие правила, изложенные ниже.
Изолированный ноль
Критически важное правило, указывающее как правильно подключить УЗО: выходной нулевой провод должен быть надёжно изолирован от земли и других нулевых проводников так же, как и фаза.
Иначе будут ложные срабатывания защиты при подключении любой нагрузки – ток будет уходить в землю, минуя дифференциальный трансформатор (датчик утечки устройства защиты), из-за чего появившийся фазный ток вызовет срабатывание размыкающего механизма.
Поэтому, ещё одно правило монтажа: после подключения УЗО нужно обязательно включить нагрузку, прежде чем захлопнуть дверцу электрощитка.
Стоит также попеременно включать все имеющиеся заземлённые электроприборы – возможно, что некоторые из них уже имеют небольшой пробой, не ощущавшийся по причине заземления, но достаточный для того, чтобы вызвать отключение.
Также надо включить все автоматы после УЗО, проверив надёжность всех ответвлений, – где-то в подвале, или гараже может быть повреждена изоляция.
Проверка УЗО (рис.2)
Защитить УЗО
Поскольку упомянуты защитные автоматы, стоит напомнить ещё одно важное правило: УЗО не рассчитано на срабатывание от перегрузки и короткого замыкания. В этом случае, вместо защиты от воспламенения, оно само станет причиной пожара в щитке.
Поэтому осуществляется дополнительная защита от сверхтоков с помощью связки УЗО + автомат. При превышении номинального тока автомата, он сработает, но с некоторой задержкой. Номинальный ток устройства защитного отключения означает предел работоспособности. При его превышении будут сильно нагреваться внутренние элементы, что приведёт к повреждению прибора.
Поэтому, номинальный ток для УЗО выбирают на одно значение выше, чем у защищающего автомата.
УЗО и автомат вместе, дифавтомат включает два этих элемента (рис.3)
Соединение нулевых проводов
При разветвлении сети с помощью некоторого количества автоматов, включённых после УЗО, возникает проблема с подключением нулевых проводов. Некоторые электрики пытаются впихнуть эти провода в выходное нулевое гнездо УЗО, подпиливая проводники, откусывая часть жилок в многожильном проводе.
Подключения больше двух проводов в один зажим не рекомендуется, по причине большого тепловыделения скрутки, а также, потому что возникает потребность много раз зажимать и откручивать клемму, что неблагоприятно сказывается на его надёжности.
Шина нулевая (рис.4)
Поэтому, выходные нули контура УЗО подсоединяют на отдельную нулевую, обязательно изолированную шину. В продаже имеется большое количество таких изоляторов, крепящихся как на дин рейку, так и на корпус щитка.
Вышеупомянутые правила действуют для всех нижеприведённых схем:
Подключение УЗО в однофазную сеть
Устройство будет работать как в двухжильной сети, так и с третьим дополнительным заземляющим проводом РЕ. Разным будет характер срабатывания – в первом случае устройство среагирует на ток, прошедший через человеческое тело.
Во втором варианте, при пробое изоляции на корпус внутри электроприбора, поражения не произойдёт вообще – устройство сработает сразу в момент неполадки. Для каждого УЗО в паспорте и на корпусе указана схема подключения. Простейший вариант подключения без заземления:
Пример подключение УЗО к розетке (рис.5)
Схема с заземлением:

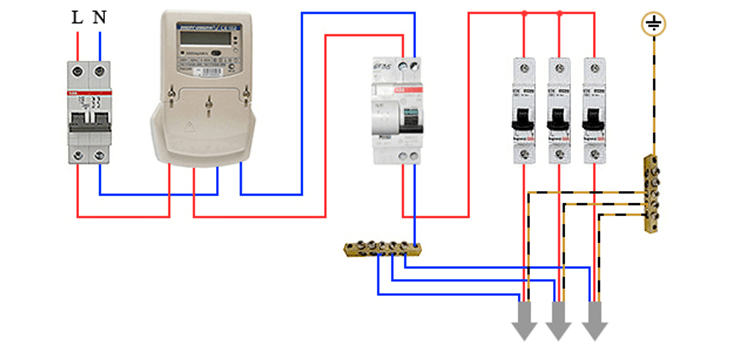

Пример подключения УЗО с заземлением (рис.6)
Здесь жёлто-черной линией (рис.6) указан РЕ проводник, которого может не быть в старых сетях, а ноль является заземлённым. В этом случае, нулевые провода, уходящие в квартиру, следует отключить от нулевой шины и подключить на отдельную изолированную шину для контура УЗО.
На рисунке 7 пунктиром указаны нулевые проводники имеющейся старой проводки, которые нужно подключить к изолированной нулевой шине.
Подключение старой проводки к УЗО (рис. 7)
Подключение ЧЕТЫРЕХ ПОЛЮСНОГО УЗО в трехфазную сеть, используя нейтраль
Принципиально способ подключения ничем не отличается от предыдущего, просто больше проводов из-за дополнительных двух фаз, и нужно соблюдать порядок их подключения, особенно в случае использования трёхфазных электродвигателей, которые будут вращаться в обратную сторону, если поменять фазы местами.
рис.8
На рисунке 8 показана разветвлённая сеть с подключением двух трёхфазных и однофазного УЗО. Схема будет работать как с заземляющим проводником РЕ, так и без него.
Подключение четырехполюсного УЗО в трехфазную сеть без использования выходного нейтрального провода
Трёхфазные двигатели могут не иметь нулевого провода, его просто некуда подключать, поэтому схема подключения УЗО будет выглядеть таким образом(рис. 9):
рис.9
Электродвигатель, или другая аппаратура, имеющая соединения фаз звездой или треугольником, будет работать без нулевого провода. Кожух мотора должен быть заземлён, только в этом случае, если случится пробой обмоток на корпус, УЗО сработает.
Подключение четырехполюсного УЗО в однофазную сеть
Бывают случаи, что уже имеется трёхфазное УЗО, а нужно однофазное. Если требования по номинальным токам нагрузки и утечки подходят, то замена возможна, при подключении ноля на соответствующую клемму и фазы на любой из полюсов. Схема такая же, как для двухполюсного однофазного УЗО (рис.10).
рис.10
- Подключать устройства следует соответствующего диаметра проводами ВВГ, проследив за тем, чтобы не было их натяжения, провисания, запутанности.
- При подключении нескольких УЗО, для каждого устройства должна быть своя нулевая шина и важно не перепутать нулевые проводники разных контуров, используя провода с разноцветной изоляцией, маркируя их дополнительно символьными обозначениями.
- Заземляющий проводник РЕ не влияет на принцип работы, с его помощью происходит моментальное отключение при появлении напряжения на корпусе электроприборов.
Устройство защитного отключения (УЗО) применяется для защиты человека от поражения электрическим током. И поэтому, каждый, кто хочет смонтировать проводку в своем доме или квартире должен знать, как подключить УЗО без заземления. Суть работы данного прибора сводится к тому, что оно способно обнаружить утечку тока на потребителе или при повреждении изоляции проводки, и, чтобы предотвратить поражение человека, размыкает цепь. Скорость срабатывание УЗО очень высока, что дает большую гарантию защиты, благодаря чему оно уже долгое время применяется как на предприятиях всех отраслей, так и в бытовых нуждах. Если даже изначально электрическая сеть дома или квартиры не была оборудована подобной защитой, то это не проблема, так как ее всегда можно поставить дополнительно.
Все модели, представленные сегодня на рынке рассчитаны на монтаж в шкафу управления нагрузкой или на электрощите, оборудованном DIN рейкой. УЗО делятся на несколько типов, в зависимости от вида необходимой защиты. Ниже на рисунке показаны обозначения на корпусе УЗО.
По роду тока бывают:
- Тип «АС» — они могут разъединять цепь как при возникновении мгновенной утечки, так и при ее плавном нарастании.
- Тип «А» схож с предыдущим, но отличается наличием узла, который контролирует постоянный ток, из-за чего его стоимость значительно выше.
- Тип «В» способен обнаружить утечку как постоянного и переменного токов, так и выпрямленного, благодаря чему его применяют на производственных предприятиях, а для бытовых нужд он нецелесообразен, по причине высокой стоимости. Если требуется защита в цепи частного дома или квартиры, в случае работы дорогостоящих приборов и оборудования, многие производители рекомендуют установку именно УЗО типа «А».
По выдержке времени срабатывания различают:
- Тип «S» (0,15-0,5 секунды).
- Тип «G» (0,06-0,08 секунды).
По принципу срабатывания бывают электромеханические и электронные:
- Первые срабатывают под действием самого тока утечки
- Вторые имеют электронную схему и требуют дополнительного источника питания для своей работы.
По числу полюсов УЗО разделяются:
- Двухполюсные (однофазные).
- Четырехполюсные (трехфазные).
Способы подключения
При подключении УЗО в квартире или частном доме важно соблюдать правила техники безопасности и правильно выбрать схему подключения. Именно схема подключения определит в дальнейшем стабильность и безопасность работы устройства, установку которого можно выполнить своими руками, при наличии необходимых знаний и навыков.
Среди способов подключения УЗО без заземления можно выделить 2 основных:
— Подключение одного УЗО для всей электрической цепи здания или квартиры. Это самый простой и дешевый способ, однако, при срабатывании устройства будет обесточена вся цепь, а определить конкретный участок, на котором произошла утечка или замыкание, будет проблематично, так как придется обследовать всю цепь.
— Подключение УЗО на отдельных линиях, где возможна утечка тока. Такая схема подключения даст более надежную защиту от поражения током, однако существенно увеличит материальные затраты, а для монтажа всех УЗО потребуется электрический шкаф больших размеров. Несмотря на возросший уровень безопасности такая схема подключения останется достаточно простой – фазный провод со счетчика будет проходить через каждый автомат выключения и УЗО.
Рекомендуется производить установку автоматических выключателей вместе с УЗО – это даст не только защиту потребителей и человека, но и защитит сеть от перегрузок.
Подключение УЗО с заземлением
В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство. Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:
Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.
Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.
«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».
При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.
Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:
