Обустройство двускатной крыши считается весьма практичным и верным решением при строительстве здания жилого или коммерческого назначения. Такой вариант сочетает в себе относительную простоту исполнения и надежность, легкость в обслуживании и долгий срок службы. В данном материале мы расскажем о том, как выполнить монтаж стропильной системы двухскатной крыши своими руками, каковы ее разновидности, и как вычислить размеры отдельных ее элементов. Наша пошаговая инструкция позволит разобраться с любыми осложнениями, которые могут возникнуть в процессе работы.
Кровля с двумя скатами отличается целым перечнем достоинств:
- легкость в расчетах;
- различные варианты исполнения;
- экономия материалов;
- возможность естественного оттока воды;
- низкая вероятность подтекания воды благодаря цельности конструкции;
- возможность обустройства чердачного помещения или мансарды;
- надежность и долгий срок эксплуатации;
- удобство профилактического ремонта.
Разновидности двухскатных крыш
Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.
Симметричная двускатная крыша
Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.
Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.
Крыша с двумя ассиметричными скатами
Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.
Крыша ломаная с внешним или внутренним изломом
Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.
Конструкция стропил для обустройства крыши с двумя скатами
Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:
- Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
- Стропила . Из таких элементов создается вся конструкция (прочитайте также: " "). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
- Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
- Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
- Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
- Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
- Лежень . На него опирается стойка для стропил, а также крепятся подкосы.
- Обрешетка . На нее крепится выбранный кровельный материал, а также по ней можно передвигаться в процессе работы. Фиксируют обрешетку перпендикулярно стропилам. Обратите внимание, что обрешетка позволяет равномерно распределять массу кровельного материала по стропильной системе.
Схема установки стропильной системы двухскатной крыши существенно облегчит все строительные работы. Как будет выглядеть такая схема крыши , зависит от разновидности кровли.
Обратите внимание, что материал для стропильной системы должен быть максимально качественным, обработанным антипиреновыми и антисептическими средствами. На балках для стропил, мауэрлата и стоек не должно быть сучков или трещин. На обрешетке допускается лишь малое количество сучков, прочно сидящих в древесине.
Расчет элементов каркаса для двухскатной кровли
Укладка мауэрлата на стены
Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.
При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.
Есть два способа укладки мауэрлата поверх несущей стены:
- симметрично по центру;
- со смещением в нужную сторону.
Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.
Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.
В качестве креплений для мауэрлата можно использовать такие расходники:
- Анкера, которые незаменимы для монолитных материалов.
- Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
- Скобы.
- Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
- Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.
Сборка ферм или стропильных пар
Сборка ферм может быть выполнена одним из методов:
- Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
- Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.
Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.
Монтаж стропил
После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.
После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.
Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.
Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.
Крепление конька
Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.
Установка обрешетки
Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.
Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:
- мягкая кровля укладывается на сплошную обрешетку без зазоров;
- для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
- шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.
Итоги
Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.
Монтаж двускатной крыши можно выполнить своими руками, но без помощника не обойтись
Как правильно построить крышу самому? Давайте разбираться! Я дам простую пошаговую инструкцию сборки двускатной крыши, выработанную на личном опыте монтажа на многих объектах. Вы узнаете, как установить мауэрлат, лежень, фронтон, стропила, а также как провести монтаж кровельных материалов.
Что нужно знать о двускатной кровле
Повсеместно распространены 3 типа кровельных систем:
- односкатная,
- двухскатная,
- четырёхскатная.
| Иллюстрация | Тип |
| Односкатная. Несмотря на простоту возведения, недостаточно функциональна, и не на каждом объекте может быть смонтирована. | |
|
Двускатная. В отличие от односкатной кровли, двухскатная крыша может быть собрана на любых строительных объектах. |
|
Четырехскатная. Излишне сложная, как в планировании, так и в строительстве. |
Отличительная характеристика двускатных кровель – это стропила, разнесённые на одинаковое расстояние друг от друга. Для устойчивости стропила связаны между собой поперечными элементами обрешетки.
В этой конструкции между висячими или наслонными стропилами образуется чердачное пространство, которое можно использовать как мансарду или как дополнительное хозяйственное помещение.
Спереди и сзади скатов расположены фронтоны, связанные с фасадом здания. Фронтоны делаются глухими или оснащаются остеклением и вентиляцией.
В соответствии с конструктивными особенностями, двускатные крыши подразделяются на симметричные, несимметричные и ломанные.
| Иллюстрация | Тип |
|
Симметричные - традиционные конструкции, в которых стропила располагаются по форме равнобедренного треугольника. |
|
С разным углом наклона скатов - нетрадиционные решения, которые применяются из-за сложной архитектуры здания. |
|
Щипцовые (ломаные) - сложные конструкции с характерным изломом посредине каждого ската. |
Обязательные элементы в конструкции двускатных кровель
На схеме показаны часто используемые варианты кровельных систем. Их всех объединяет то, что механическая нагрузка от стропильной системы передаётся на мауэрлат и уже через него на несущую стену.
Если строительство двухскатной крыши ведётся на небольших объектах, таких как гараж, времянка, сарай и т. п., затяжки можно устанавливать не на мауэрлат, а через армирующий пояс - на стены.
Чтобы в инструкции сборки стропильной системы все было понятно, ознакомьтесь с перечнем конструктивных элементов и с их назначением.
| Иллюстрация | Описание |
|
Мауэрлат.
Жестко закрепленный на несущих стенах брус, который служит опорой для стропильных ног.
Принимает на себя вес стропильной системы и передает нагрузку на несущие стены. Для изготовления мауэрлата используется древесина твердых пород, несклонная к образованию трещин. |
|
Стропильные ноги.
Диагонально расположенные опоры, которые вместе с затяжкой образуют стропильные фермы.
На стропильные ноги выполняется монтаж всего кровельного пирога. |
|
Затяжка.
Горизонтальный брус, который соединяет стропильные ноги в их нижней части.
Через торцы затяжки, нагрузка передается на мауэрлат и на несущие стены. |
|
Ригель.
Горизонтальная распорка, установленная в верхней части стропильной фермы.
Эта деталь скрепляет смежные стропильные ноги и используется как потолочное перекрытие мансарды. |
|
Стойка. Вертикальный брус, который соединяет прогон и затяжку. Для этого стойка одним торцом крепится ровно по центру затяжки, а вторым - на центре прогона. |
|
Прогон.
Горизонтальный брус, который крепится ниже конькового бруса.
Прогон в системе нужен для соединения стропильных ног в их верхней части. |
|
Лежень.
Горизонтальный брус, установленный также как и прогон, но в нижней части стропильной системы - на затяжке.
За счет лежня, нагрузка от вертикальных стоек и подкосов приходится не на внутреннюю стену, а на мауэрлат. |
|
Подкос.
Диагональная распорка, которая соединяет основание стойки и середину стропильной ноги.
Подкос обеспечивает дополнительную жёсткость стропильной фермы на кровле с большой площадью или с малым углом наклона ската. |
Что учесть при расчете кровли
В соответствии со СНиП 2.01.07-85, стропильные системы для малоэтажных домов рассчитываются с учётом следующих нагрузок:
- Вес стропильной системы;
- Вес теплоизоляционных материалов (если рассчитывается теплая кровля);
- Вес кровельного покрытия;
Самые важные параметры для расчета стропильной системы - это снеговая и ветровая нагрузка. Если суммарный вес кровли можно контролировать путем подбора кровельных материалов, то к нагрузкам ветра и снега приходится приспосабливаться.
Большое скопление снега на скатах приводит к поломке или обрушению кровли. Чтобы компенсировать нагрузку снега, подбирается правильный угол наклона стропил. Но слишком большой наклон - это причина срыва кровельного покрытия при сильном ветре.
Оптимальный угол наклона двухскатной кровли с учетом снеговой и ветровой нагрузки составляет 30-45°. С увеличением наклона мы получим более интенсивное схождение снега, но при этом возрастет ветровая нагрузка.
Выбор угла наклона ската также зависит от площади перекрытия и от желаемых габаритов чердачного помещения. Чем больше площадь чердачного перекрытия, тем больше угол наклона крыши. Соотношение этих параметров показано в таблице.
Если планируется устройство мансарды, можно применить ломаную крышу. Ломаная двускатная крыша с мансардой обеспечивает интенсивное схождение снега даже при небольшом наклоне ската
Строительство крыши на доме из газобетонных блоков
Шаг 1: подготавливаем стройматериалы
Давайте выясним, как сделать двухскатную крышу на примере следующей инструкции.
Из пиломатериалов потребуются:
- Доски 200×50 мм - для стропил;
- Доски 150×25 мм - для обрешётки;
- Бруски 50×40 мм - для контробрешётки.
До того как построить стропильную систему, заготовленные пиломатериалы обрабатываем антисептическими пропитками. Делаем это заранее, потому что обработать уже готовую конструкцию будет непросто.
Если цена специальных антисептических пропиток превышает запланированный бюджет, можно использовать отработанное моторное масло. Отработка на поверхности пиломатериалов создает гидрофобный слой, который не даст доскам гнить.
Шаг 2: устанавливаем мауэрлат
| Иллюстрация | Описание этапа |
|
Выравнивание несущей стены . Торец стены, по которой будем укладывать мауэрлат, неидеально ровный. Поэтому выравниваем поверхность цементно-песчаным раствором или кладочным клеем. |
|
Укладка гидроизоляции
. Поверх высохшего раствора стелим полосу рубероида. Так мы исключим прямой контакт дерева и бетона.
Если нет рубероида, поверхность несущей стены можно обмазать битумной мастикой или просто растопленной смолой. |
|
Укладываем мауэрлат . Так как площадь кровли будет небольшой, в качестве мауэрлата используем не брус, а доску 200×50 мм. Доску выкладываем заподлицо с внешним краем стены. |
|
Размечаем мауэрлат под анкеры
. Разметку делаем так, чтобы анкер располагался на расстоянии 15 см от места крепления стропил.
Анкеры будем использовать длиной 150 мм с диаметром 12 мм. Сразу же заготавливаем шайбы, как показано на фото, чтобы болт придавил доску. |
|
Крепим мауэрлат
. Сверлим доску насквозь сверлом по дереву на 12. Через отверстие проходим в стену буром на 12 и сверлим вглубь на 150 мм.
В подготовленные отверстия вбиваем анкеры. Закручиваем анкеры так, чтобы гайка, через шайбу, придавила доску. |
Шаг 3: устанавливаем лежень
Этот этап выполняется аналогично укладке мауэрлата, а потому используем те же строительные материалы, и те же анкеры. Но есть отличие - если в качестве мауэрлата использовалась одна продольная доска, то в качестве лежня будем применять две доски, уложенные друг на друга.
| Иллюстрация | Описание этапа |
|
Выравниваем поверхность внутренней стены
. Для этого используем кладочный раствор, которым заполняем рельеф.
|
|
Монтаж гидроизоляции
. Укладываем рубероид полосами.
|
|
Укладка лежня . Доски лежня укладываем так, чтобы их край встал заподлицо с краем стены. |
|
Крепление лежня
. Сверлим отверстие через две доски до бетона. Затем буром сверлим бетон на глубину анкера.
Вбиваем анкеры в высверленные отверстия и прижимаем лежень к поверхности стены. |
Шаг 4: кладем фронтон
Фронтон можно закладывать и после сборки стропил. Но лучше выложить блоки заранее, так как готовые стропила будут мешать кладочным работам.
Кладка фронтона из газобетонных блоков выполняется со смещением последующего ряда относительно предыдущего. Для высокого качества кладки применяем только специальный клей.
Чтобы фронтон был ровным, после укладки каждого нового ряда, проверяем правильность монтажа в вертикальной и горизонтальной плоскости.
Шаг 5: устанавливаем стойки и прогоны
| Иллюстрация | Описание этапа |
|
|
Делаем разметку лежня
. В соответствии с проектом кровельной системы, размечаем на лежне расположение стропильных ног.
По отметке расположения стропил, с отступом 50 мм будем устанавливать стойки. |
|
Установка двух крайних стоек
. Устанавливаем крайние стойки, которые будут прилегать к фронтонам.
Стойки делаем из доски 200×50 мм и крепим к лежню Г-образными метизами и саморезами. Дополнительно фиксируем стойки на лежне диагональными распорками. |
|
Установка прогона
. Прогон крепим Г-образными метизами и саморезами.
Проверяем уровнем положение прогона по горизонту. Если уровень завален, устраняем перепад, подпиливая одну из стоек или регулируя по высоте крепежные метизы. |
|
Устанавливаем промежуточные стойки . Делаем это также, как устанавливали крайние стойки, но по соответствующим отметкам на лежне. |
Шаг 6: установка стропил
| Иллюстрация | Описание этапа |
|
Переносим доски к месту монтажа
. Рассчитываем необходимое количество досок и, одну за другой, поднимаем их наверх.
Занесённые наверх доски раскладываем одним концом на мауэрлат, а другим концом на лежень. В итоге, возле каждой стойки должно быть по две доски. |
|
Центровка прогона
. Меряем расстояние от краев прогона к мауэрлатам.
Скорее всего, будет небольшой перекос. Чтобы выровнять прогон, временно крепим диагональные распорки, как на фото. |
|
Заводим стропила на прогон . На прогоне вплотную к отметке, на которую ляжет стропильная нога, крепим брусок. К бруску струбциной притягиваем стропильную балку. |
|
Делаем разметку под прогон и мауэрлат
. С помощью угольника, размечаем стропила в той части, которой они лягут на прогон и на мауэрлат.
Чтобы получить одинаковую разметку под вырез, можно сделать шаблон из плотного картона. Но шаблоном можно пользоваться, только если стропила одинаковые по ширине. |
|
Вырезы под прогон и мауэрлат
. По разметке торцовочной пилой делаем вырезы.
Подготовленную доску прикладываем одним краем к прогону, а другим краем к мауэрлату. Ту же работу проделываем со смежной балкой. |
|
Примеряем и режем смежные стропила . Подготовленные стропила сводим на линиии , стыкуем и размечаем, как на фото. По сделанной разметке разрезаем смежные доски, чтобы между ними был ровный стык. |
|
Крепление стропил
. Соединяем стропила перфорированными крепежными метизами, и фиксируем на мауэрлате и на прогоне.
Точно так же устанавливаем стропила со стороны противоположного фронтона. |
|
Натяжка ориентира
. Размечаем на стропилах одинаковое расстояние, например, метр от конька. По разметке вкручиваем саморезы.
Между противоположными стропилами натягиваем шнур, который обозначит край стропильной системы. |
|
|
Установка промежуточных стропил . Монтаж выполняем по раннее сделанной отметке. Обязательно проверяем вертикальность стропил по уровню. |
После того как стропила собраны, заканчиваем работу с фронтонами. На этом этапе сделаем и установим доборные , чтобы придать кладке готовый вид.
| Иллюстрация | Описание этапа |
|
Разметка фронтона . По линии стропил размечаем кладку газобетонных блоков. |
|
Обрезка блоков . По сделанной разметке спиливаем выступающие участки фронтона. |
|
Изготовление доборных элементов
. Из кусков газобетонных блоков вырезаем вкладыши по размеру выемок на торце фронтона.
Изготовленные доборные элементы примеряем по месту и, если нужно, правим. |
|
Укладка доборных элементов . Делаем кладочный клей и укладываем доборные элементы в соответствующие выемки. |
Шаг 7: усиление стропил затяжками и раскосами
Чтобы крыша была более устойчивой, установим усиливающие элементы - раскосы и затяжки. Усиливающие элементы сделаем из доски 200×50 мм и закрепим на смежные стропильные ноги, проходя через стойку.
| Иллюстрация | Описание этапа |
|
Установка шаблона . Отрезаем кусок доски 200×50 мм, который будем использовать в качестве шаблона. Крепим шаблон на стыке стойки и лежня, как на фото. |
|
Крепление затяжки
. На шаблон, по уровню, выставляем горизонтальную доску.
Выровненную доску по краям крепим к стропилам болтами через сквозные отверстия. По центру доску прикручиваем саморезами к стойке. |
|
Обрезка затяжки по линиии стропил . С торца затяжки, размечаем линию прохождения стропил. По сделанной разметке обрезаем край доски. |
|
Установка остальных затяжек . По примеру первой затяжки, собираем и крепим последующие затяжки до противоположного фронтона. |
|
Установка ригелей . Из доски 150×25 мм делаем распорки, которые крепим вплотную к нижней части прогона. Ригели крепим саморезами на стропилах и на стойке. |
Шаг 8: подрезка (торцовка) стропил
| Иллюстрация | Описание этапа |
|
Разметка свесов.
Оптимальная длина свесов стропил составляет 50-60 см. Отмеряем эту длину по нижней части свеса от стены.
К сделанной метке прикладываем уровень и по нему чертим вертикальную линию. От вертикальной линии расчерчиваем форму свеса с учетом последующего расположения карнизной планки. |
|
Торцовка свесов.
По разметке обрезаем конец стропильной ноги торцовочной пилой. Аналогичную операцию выполняем по всем стропильным ногам, по периметру кровли.

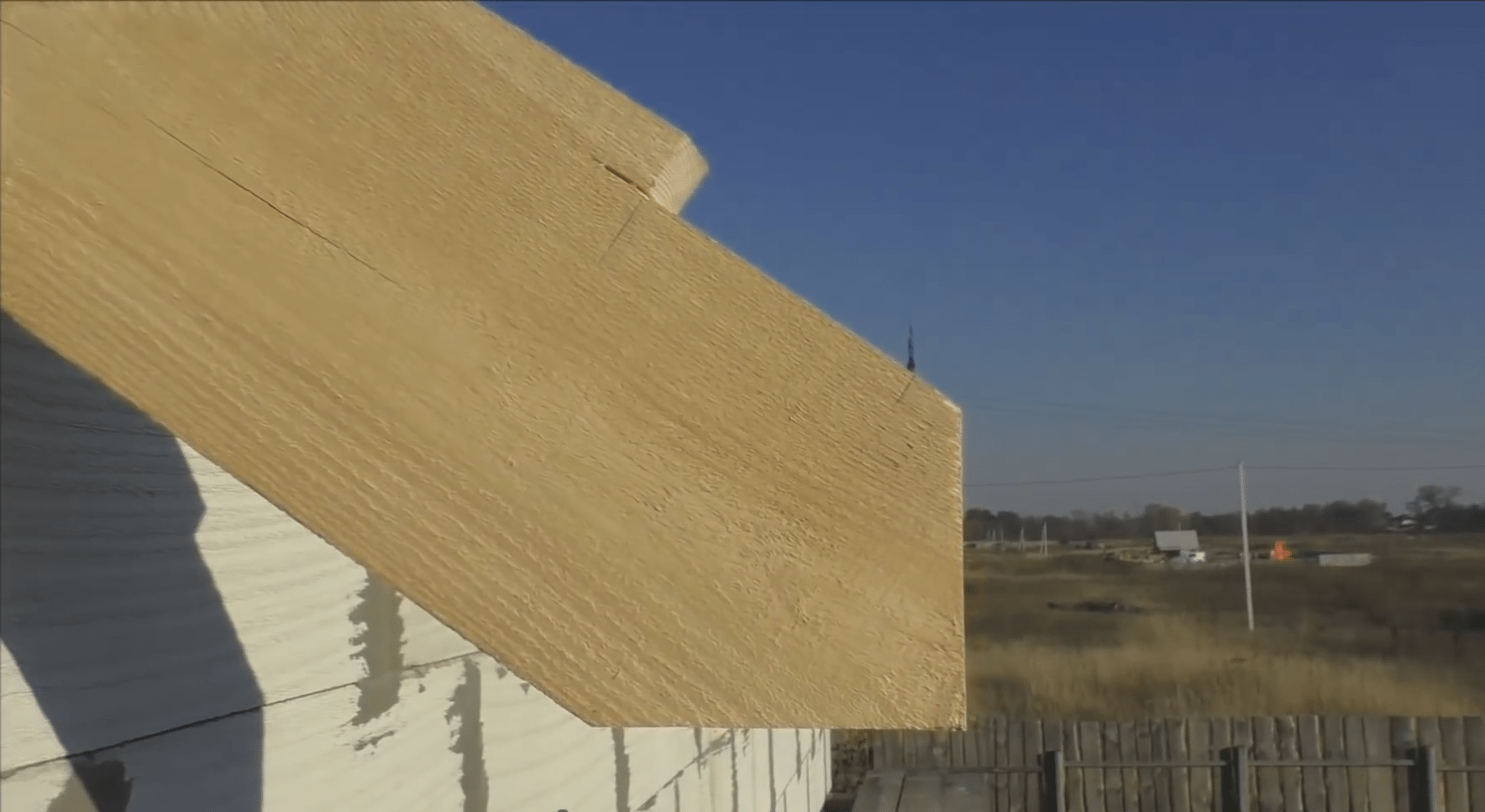

На фото свес стропильной системы – передний срез должен быть вертикальным, а нижний – горизонтальным. |
Шаг 9: монтаж кровельного пирога
| Иллюстрация | Описание этапа |
|

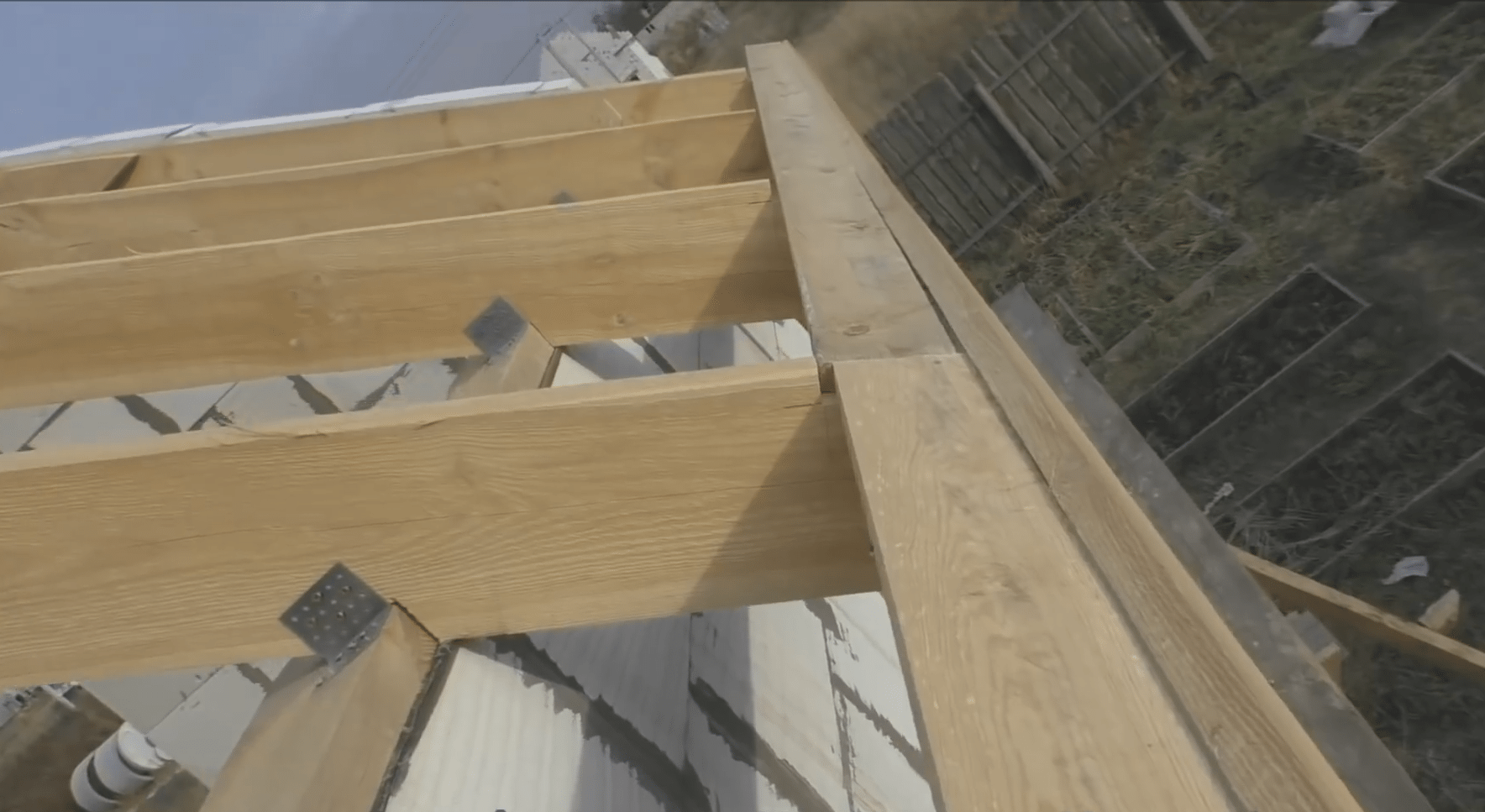

Монтаж лобовой и карнизной доски
. В передней части свеса, в специально сделанные вырезы укладываем доски 100×25 мм.
Доски, уложенные в вырезы, крепим двумя саморезами к каждой стропильной ноге. |
|
Снимаем с капельника защитную пленку . Снять плотную защитную пленку нужно до монтажа. После установки планки, справиться с этой задачей будет сложно. |
|

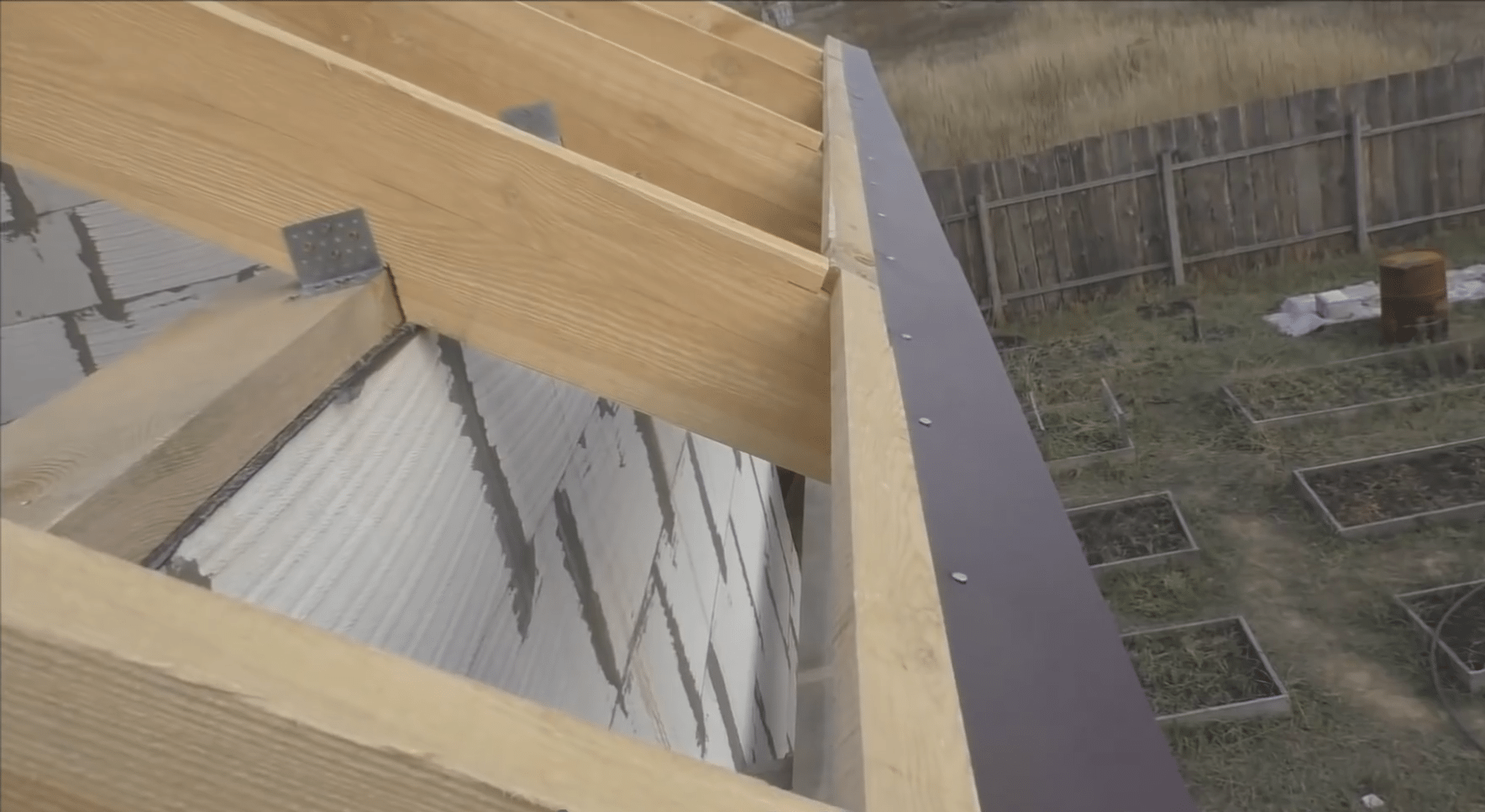

Монтаж капельника
. Планку капельника крепим на кровельные гвозди. Гвозди забиваем по верхнему краю капельника с шагом в 30 см.
Забивая гвозди, стараемся не продавить капельник, чтобы не повредить защитный слой лакокрасочного покрытия. |
|

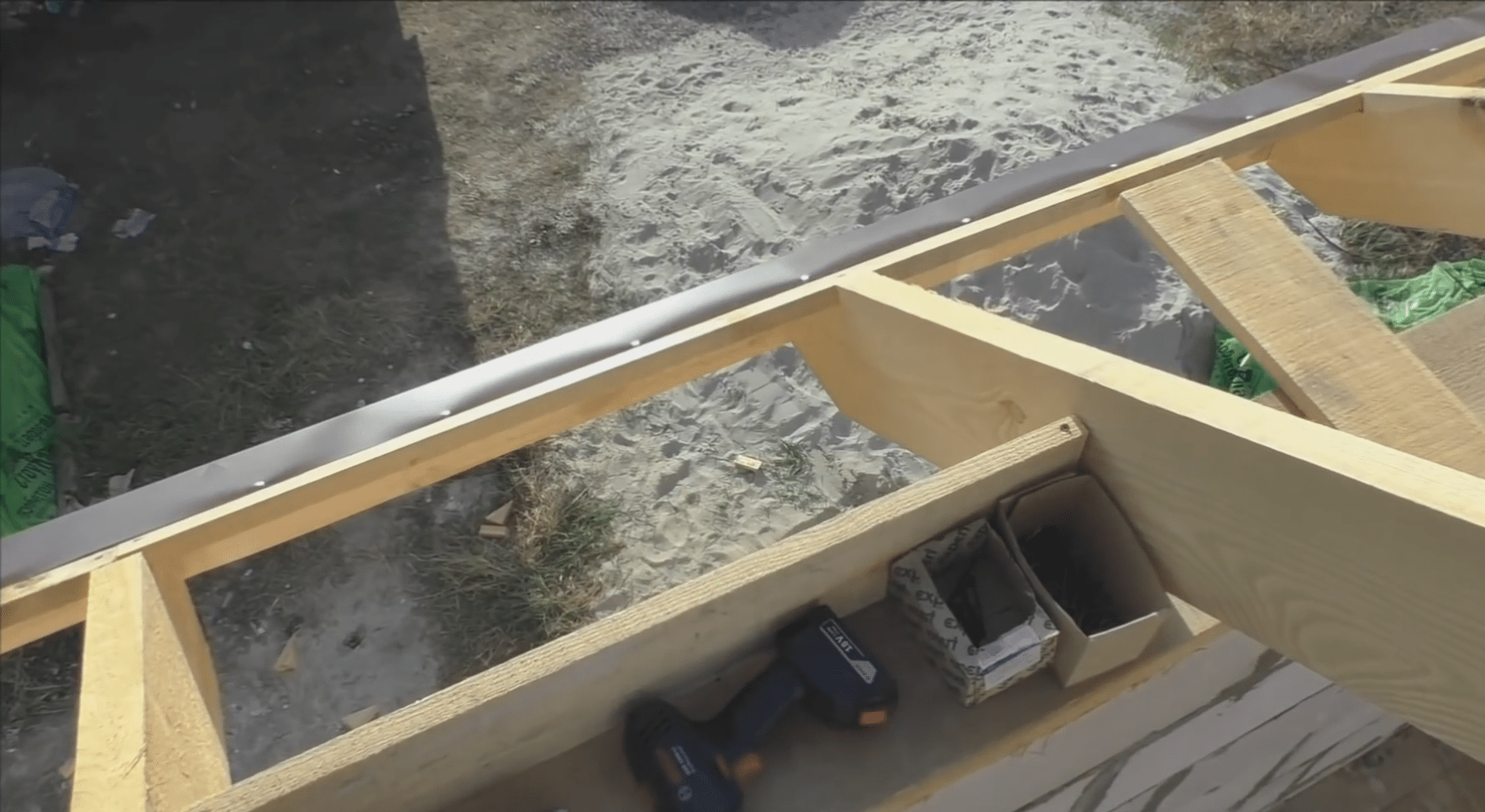

Установка заглушек на стропила
. Заглушки вырезаем из доски 150×25 мм и устанавливаем в промежутке между стропильных ног.
Заглушки нужны, чтобы утепление из плит минваты не сползало вниз. |
|
Подготовка капельника к монтажу мембраны . По верхнему краю капельника клеим двусторонний скотч. На этот скотч потом закрепим паропроницаемую мембрану. |
| Монтаж обрешетки . Через выстеленную паропроницаемую мембрану крепим к стропилам бруски. На бруски с шагом 30 см устанавливаем поперечные доски обрешетки. | |
| Гидроизоляция конька . На уровне конька, мембрану просовываем под обрешетку. После этого бруски обрешетки затягиваем саморезами. | |
| Подрезка обрешётки по торцам скатов
. Между коньком и лобовой доской на расстояние 50 см от фронтона натягиваем шнур.
По шнуру делаем разметку. Торцовочной пилой по отметкам обрезаем края. |
|
| Усиление края обрешётки . По всему скату край обрешетки подшиваем бруском. Брусок крепим на каждой доске двумя саморезами. | |
| Монтаж кровельного материала . Листы металлического профнастила выкладываем и крепим по обрешётке саморезами с пресс-шайбами. |
Заключение
Теперь вы знаете, как делается двускатная крыша дома своими руками. Предложенные инструкции будут полезны при постройке загородного дома или дачи. Чтобы узнать еще больше по теме, посмотрите видео в этой статье. Если остались вопросы по технологии и нужны пояснения, напишите об этом в комментариях.
Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша - важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.
Подготовка и расчёты
Важно понимать, что крыша дома - это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.
В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.
Мауэрлат - это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.
Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая - брус можно обложить кирпичом, что придаст основе для крыши большей прочности.
Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.
Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.
Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.
Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.
Важно : В первую очередь устанавливаем боковые конструкции с каждой стороны дома.
Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.
Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.
Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.
Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально - на ваш выбор.
Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.
Обрешетка и утепление
Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.
Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.
Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус - контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.
Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки - от 100-150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.
Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное - надёжно его зафиксировать.
Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.
Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой - срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки - специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.
На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.
Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2-3 дня на работу.
21.02.2017 1 Комментарий
Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.
Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.
Вконтакте
Одноклассники
Требования к строительным материалам
Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I - III сорта.
Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.
Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.
Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.
Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.
Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.
КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.
Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
Инструменты для возведения стропильной системы
Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:
- рулетки, разной длины 5, 10, 20 метров;
- маркеры, карандаши;
- шнур, для натяжки;
- молотки, разных назначений, гвоздодер;
- ножницы, для раскроя;
- кровельный нож;
- шпатель;
- скотч;
- ножовки, электропила, электродрель с различными сверлами и насадками;
- шуруповёрт с насадками;
- разметки, уровни горизонтальный и вертикальный;
- рейки, линейки;
- пена монтажная;
- страховочный ремень и веревка - для безопасной работы.
Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.
Виды стропильных систем для двухскатной крыши
Насланные стропила
Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.
Схема наслонных стропил двускатной крыши
Висячие стропила
Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.
Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.
Схема висячих стропил двускатной крыши
Расчет стропильной системы
Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.
Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.
Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.
А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.
Размеры бруса для стропила
На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:
- для черепичных кровель, шифера 22 гр.;
- для металлочерепицы — 14 гр.;
- ондулин — 6 гр.;
- профнастил — 12 гр.
Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.
Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.
Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.
Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.
Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.
|
Длина стропил, мм |
Расстояние между стропилами, мм | Размер сечения бруса стропил, мм |
| до 3000 | 1200 | 80 × 100 |
| до 3000 | 1800 | 90 × 100 |
| до 4000 | 1000 | 80 × 160 |
| до 4000 | 1400 | 80 × 180 |
| до 4000 | 1800 | 90 × 180 |
| до 6000 | 1000 | 80 × 200 |
| до 6000 | 1400 | 100 × 200 |
Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.
Пошаговый монтаж конструкции стропильной системы двухскатной крыши
Стропильная система двухскатной крыши состоит из следующих элементов:
- Мауэрлат.
- Лежни.
- Стойки.
- Стропила.
- Подкосы.
- Затяжки.
- Обрешетка.
Монтаж мауэрлата
Крепеж мауэрлата к монолитному железобетонному поясу
Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:
- крепиться к стене через армированный железобетонный пояс со шпильками;
- шпильки вставляются в кладку;
- простой и распространенный способ для простых кровель, крепление катанкой.
Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.
В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.
В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.
Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек
Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:
- Произвести монтаж лежня, при насланных стропилах.
- Разметить шаг установки стропильных ног.
- Заготовить по размеру стойки.
- Установить их, если есть необходимость раскрепить распорками.
- Уложить прогон. Проверить геометрию. Установить крепеж.
- Примерить первую стропильную ногу, разметить места подрезки.
- Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
- Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
- Прикрутить проволокой к мауэрлату каждую вторую ногу.
Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.
Способы крепления стропил к мауэрлату
Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.
Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:
- Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
- Устанавливают накладки, деревянные или металлические.
- При помощи врубок в прогон, закрепляют гвоздями или болтами.
Способы соединения стропил на коньке
Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.
С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила
Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:
- Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
- Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
- Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.
Устройство обрешетки
По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.
Конструкция обрешетки зависит от принятого кровельного материала:
- под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
- под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
- обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.
Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.
Сплошную обрешетку устраивать по скату кровли.
Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.
Карнизные свесы
Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.
Схема устройства карнизного свеса двухскатной крыши
Фронтон
Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.
В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.
Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.
Вконтакте
