Работы по ремонту, усилению каменных стен
Правильный и эффективный способ устранения дефектов каменных стен может быть выбран лишь на основе тщательного анализа и устранения причин их возникновения. К ликвидации дефектов стен приступают только после получения утвержденного проекта. Данные работы должны выполняться в соответствии с проектом производства работ. Способ производства работ выбирается ремонтно-строительной организацией.
Степень повреждения каменных стен оценивается по потере ими несущей способности и подразделяется на слабую, среднюю и сильную.
Слабые повреждения (до 15%) обусловлены размораживанием, выветриванием и огневыми повреждениями материала стен на глубину не более 5 мм, а также вертикальными и косыми трещинами, которые пересекают не более двух рядов кладки.
Средние повреждения (до 25%) вызваны размораживанием и выветриванием кладки, отслоением облицовки на глубину до 25% толщины, огневыми повреждениями материалов стены на глубину до 20 мм, вертикальными и косыми трещинами, пересекающими не более четырех рядов кладки, наклоном и выпучиванием стен в пределах одного этажа на величину, не превышающую 1/5 их толщины, образованием вертикальных трещин в местах пересечения продольных и поперечных стен местными нарушениями кладки под опорами балок и перемычек, смещением плит перекрытий не более чем на 20 мм.
Сильные повреждения (до 50%) - это результат обрушения стен, размораживания и выветривания кладки на глубину до 40% ее толщины, огневых повреждений материала стен на глубину до 60 мм, вертикальных и косых трещин (исключая температурные и осадочные) на высоту не более восьми рядов кладки, наклонов и выпучивания стен в пределах одного этажа на % его высоты, смещения стен и столбов по горизонтальным швам или косой штрабе, отрыва поперечных стен от продольных, повреждения кладки под опорами балок и перемычек на глубину более 20 мм, смещения плит перекрытий на опорах более чем на 40 мм.
Разрушенными считаются стены , потерявшие более 50% прочности.
Необходимость устранения вышеуказанных повреждений служит основанием для проведения ремонтно-восстановительных работ.
К работам по ремонту и усилению каменных стен относят: ремонт цоколей зданий, заделку трещин, ремонт и усиление перемычек, усиление отдельных простенков и столбов, обеспечение пространственной жесткости стен, перекладку отдельных участков стен, утепление стен, закладку или устройство проемов, усиление кладки стен инъецированием.
В каменных зданиях, исходя из величины раскрытия, различают трещины узкие (1...5 мм), широкие (5...40 мм), не нарушающие целостности кладки, и трещины, имеющие величину раскрытия более 40 мм и нарушающие целостность кладки.
Узкие трещины расчищают (расшивают), промывают водой и зачеканивают торкретбетоном.
Широкие трещины, с раскрытием 5...40 мм и не нарушающие целостности кладки, заделывают в такой очередности: трещину расчищают (расшивают) и промывают водой, зачеканивают торкретбетоном.
Трещины, имеющие величину раскрытия более 40 мм или нарушающие целостность кладки, заделывают в такой очередности: трещину расчищают (расшивают) и промывают водой, зачеканивают торкретбетоном, далее высверливаются отверстия по длине трещины, в которые вставляются инъекторы, через которые в полость трещины закачивается под давлением смесь специального состава.
Усиление каменных стен обоймами.
Обоймы первого типа (старая технология) устраивают следующим образом (рис.1). Поверхность столба или простенка в местах установки уголков-стоек сечением 120x120x10 мм и планок 120x20 мм тщательно очищают от штукатурки и выравнивают в целях обеспечения плотного их примыкания к поверхности усиливаемого элемента. Уголки-стойки устанавливают в проектное положение по слою цементно-песчаного раствора с фиксацией положения с помощью проволочных скруток или струбцин. Совместную работу обоймы и усиливаемого элемента обеспечивают путем создания предварительного напряжения планок, привариваемых к уголкам. Наиболее простой и надежный способ создания предварительного напряжения - термический. Он заключается в том, что поперечные планки непосредственно перед установкой нагревают до температуры 150...200 °С и, не давая им остыть, приваривают к уголкам. Расстояние между поперечными планками не должно превышать толщины усиливаемого элемента.
Рис.1. Усиление кирпичных простенков стальными обоймами при отношении ширины к толщине: а - 1,5; б - >1,5; 1 - проем; 2 - простенок; 3 - уголок L120x10; 4 - стальная полоса 120x20; 5 - стяжной болт
Обоймы второго типа изготавливаются из тех же материалов, что и обоймы первого типа, но исключён процесс предварительного нагрева поперечных планок, что в современных построечных условиях практически невыполнимо. Чтобы создать напряжение в конструкции используется специальный торкретбетон, который при кристаллизации имеет свойство расширяться. Часто используется для усиления простенков и столбов комбинированный метод установка обойм, с последующим торкретированием и инъецирование в поврежденную кладку смеси.
Армированные растворные обоймы усиливают простенки за счет создания в них объемного напряженного состояния.
В процессе эксплуатации зданий и сооружений возникает необходимость проведения ремонтных работ по обеспечению устойчивости и жесткости стен. Основными причинами потери устойчивости стен являются значительные деформации основания или возможность их появления при увеличении нагрузок на фундаменты, например при надстройке этажей.
Для увеличения жесткости стен устанавливают стальные тяжи или устраивают железобетонные или стальные пояса.
Установка стальных тяжей (рис.2) является наиболее эффективным методом повышения пространственной жесткости зданий при степени износа стен не более 60%. Тяжи выполняют из арматурной стали класса A-I диаметром 30...38 мм. Их устанавливают в борозды, предварительно пробитые по периметру здания в уровне междуэтажных перекрытий. На углах зданий устанавливают опоры из уголка, например L 125x10. Данные опоры предохраняют кирпичную кладку стен от местного смятия и передают усилия обжатия на большую площадь. Напряжение тяжей производят с помощью стяжных муфт.
Рис.2. Усиление стен стальными тяжами, устанавливаемыми в стенах:
а - фасад; б - план; 1 - стальной тяж; 2 - стяжная муфта; 3 - опорный уголок
При другом варианте установки стальных тяжей - поперек здания на уровне перекрытий каждого этажа или через этаж (рис.3). Стальные тяжи выполняют из круглой, квадратной или полосовой стали. При длине тяжа более 6000мм каждый тяж может состоять из двух частей, соединенных между собой с помощью талрепа. Концевые участки тяжей пропускают через отверстия, предварительно просверленные или пробитые в наружных стенах. Затем поочередно с обеих сторон здания устанавливают швеллер N 16...20 вертикальной полкой к плоскости стены: снаружи или в предварительно пробитую штрабу. Концы тяжей, имеющие винтовую резьбу, пропускают в отверстия швеллеров и навинчивают по две гайки с каждой стороны. Натяжение тяжей осуществляют путем навинчивания гаек, а при большой длине затем с помощью талрепов. При заданном проектном усилии натяжения гайки и талрепы могут завинчивать тарированными гайковертами.
Рис.3. Усиление стен стальными тяжами, устанавливаемыми под перекрытия:
1 - стена; 2 - перекрытие; 3 - стальной тяж; 4 - распределяющая накладка; 5 - талреп (стяжная муфта)
Железобетонные и армокирпичные пояса (рис.4) применяют в основном при надстройке зданий и сооружений. Они служат для равномерной передачи нагрузок на нижележащие стены, восприятия растягивающих усилий, возникающих при неравномерной осадке основания, и обеспечения общей жесткости здания.
Рис.10. Усиление стен поясами жесткости:
а - железобетонный пояс; б - армированный шов; в - армокирпичный пояс
Пояса располагают в уровне междуэтажных перекрытий в виде непрерывных лент на всех капитальных стенах, в том числе и на поперечных. Сечение арматуры принимают согласно проекту.
При внешнем, не глубоком 10-40 мм разрушении поверхности стен применяют нанесение торкретбетона по армирующей сетке. Толщина слоя армированного торкретбетона составляет 30-60мм. Торкретбетон из-за своей малой влагопроницаемости надёжно защищает стену от атмосферных воздействий.
При небольшом раскрытии трещины в стене здания наиболее эффективным способом ее усиления является устройство стальных шпонок. Стягивание кирпичной кладки происходит за счет обжатия трещины с помощью утопленной стальной шпонки, позволяющей равномерно стягивать трещину со всех сторон, исключив повторное разрушение конструкций стен.
Рисунок 5 - Заделка трещины в кирпичной стене способом установки шпонок из прокатного металла; 1- усиливаемая стена; 2- трещина в стене, шириной до 10мм, инъектированная смесью после установки шпонок; 3- штраба в стене; 4- шпонка из прокатного металла (швеллер, уголок); 3- полости, заполненные торкретбетоном. Достоинством такого метода усиления является возможность его осуществления без остановки производства, при небольших затратах материалов и без увеличения поперечных размеров конструкций.
Работы по ремонту, усилению железобетонных стен
При ремонте защитного слоя бетона предусматриваются следующие виды работ:
Заделка отдельных выколов и раковин;
Замена или восстановление защитного слоя (частичная или сплошная).
При сплошной замене толщина защитного слоя может быть увеличена, но во всех случаях должна быть не менее 3 см в свету для рабочей арматуры и не менее 2 см для хомутов и нерабочей арматуры.
Замена защитного слоя бетона производится в тех случаях, когда его свойства, понижены, арматура поражена коррозией или защитный слой бетона отслаивается. В этих случаях старый защитный слой подлежит полному удалению, а арматура должна быть очищена от ржавчины.
Для заделки незначительных по протяженности повреждений защитного слоя применяются ручные приемы штукатурных работ.
При большом объеме работ наиболее эффективным способом нанесения бетонов является торкретирование, при котором достигается получение весьма плотного и прочного защитного слоя.
Довольно часто для зданий со стенами из кирпича требуется проведение такого комплекса работ, как ремонт либо полное восстановление.
Расшивка швов
Усиление кирпичной кладки при этом может производиться несколькими способами, что зависит от причин деформации, характера повреждений.
Основные причины таких деформаций кроются в следующем:
- Конструктивные ошибки: недостаточной глубины фундамента здания; неравномерной осадки, появление в стенах напряжений, несоответствие нагрузок действующих расчетным, любые деформации балок и перекрытий; применение теплых растворов; нарушения в пространственной жесткости состава;
- Плохая эксплуатация: просадка фундамента; переувлажнение стены; выравнивание раствора, при котором он загоняется глубоко в кладку;
- Ошибки производственные: пробивка проема с нарушениями; боковые выпучивания кладки; неправильное оштукатуривание; некачественная разборка перекрытий; укладка балок без применения распределительных пластин;
- Проектирование плохого качества: увеличение этажности без проведения всех расчетов; неправильное перераспределение нагрузок; отсутствие разработок по состоянию грунта в местах строительства.
При этом существует множество способов исправления таких деформаций: расшивка швов, перекладка, полное восстановление, усиление перекрытий, балок, опор, повышение и перераспределение несущей способности и многое другое.
Способы и этапы работ по усилению кладки
Расшивка швов
Расшивка швов кирпичной кладки обычно нужна, когда происходит значительное выветривание раствора. Это может сильно ухудшить тепломеханические свойства стены, снизить на пятнадцать процентов несущую способность.
При этом перед началом работ все поврежденные швы промываются при помощи воды, затем они заполняются свежим раствором и разглаживаются. После высыхания можно приступать к окрашиванию.
Усиление перемычек
Достаточно часто требуются работы по разборке либо ремонту старых кирпичных перемычек. Если есть одиночные неглубокие трещины, то их можно просто наполнить раствором под давлением. Однако в случае, когда повреждения достаточно большие и угрожают целостности и безопасности, необходимо провести такие меры, как разборка кирпичных кладок и ее восстановление.
Иногда арочные перекрытия с рядовыми и клинчатыми перемычками просто усиливаются при помощи железобетонных балок, которые устанавливаются методом подвода под сами перемычки.
Усиление прогонов и опор
При появлении трещин под опорами, стойками, прогонами необходимо провести меры по разгрузке до несущей действительной способности самой кладки.
Для этого устанавливают металлические платины либо прокладочные железобетонные плиты, которые принимают часть нагрузки на себя. В отдельных случаях требуется произвести полную разборку и установку новой кладки.
Ремонт ослабленных мест
При наличии на стенах трещин с шириной до 4мм, их можно восстанавливать при помощи нагнетания цементного раствора. При значительных глубоких и сквозных трещинах с раскрытием от 4мм в зоне повреждения производится перекладка этого участка. При этом применяется раствор марки 25 при перевязке со старой неповрежденной кладкой.
Если стена имеет значительную толщину, необходимо проводить работы по полному ее восстановлению (при сквозных больших повреждениях).
Замена некоторых участков
Усиление каменной кладки может потребовать замены довольно сильно деформированных отдельных участков. Это могут быть некоторые места стен, потерявшие несущие способности, а также глубокие трещины и сколы, которые приводят к проседанию участка стены.
Для того чтобы произвести замену, устанавливают временные крепления выше деформированных мест. Поврежденные участки с дефектами перекладываются полностью с использованием раствора марки 100. Кладка осуществляется при полной посадке отдельных кирпичей.
Для перекладки несущих стен без разборки перекрытий устанавливаются многоярусные временные крепления, которые передают нагрузки с деформированных участков. Такие крепления не могут стоять дольше пяти дней.
Перед началом работ необходимо установить разгрузочные балки, которые укладываются со стороны самых слабых участков. Все вертикальные зазоры заливаются при использовании пластичного цементного раствора, а сверху – жестким жирным цементом. Укрепив участки, стоит подождать пока раствор затвердеет. Только потом можно осуществлять отделку.
Усиление простенков
При необходимости усиления кирпичных простенков производятся такие виды работ:
- Разборка оконных и прочих проемов;
- Укрепляются временные крепления для наружных лесов;
- Производится вывешивание вышестоящих перекрытий в том случае, когда ослабление осуществляется на площади больше 25 процентов. При этом перекладываются столбы, простенки, другие элементы, производится необходимый ремонт;
- Осуществляется разборка кладки, пробивка борозд отбойным молотком, срубка поврежденных участков, которая осуществляется с использованием железобетонной обоймы;
- Сооружение специального металлического каркаса;
- Распалубка всех монолитных конструкций;
- Полная разборка всех установленных временных креплений;
- Оштукатуривание и последующая окраска простенков.
Также при этом может быть проложена новая кладка толщиной в один кирпич, которая перевязывается со старой кладкой через каждые три-четыре кирпича. При этом перед устройством для надежности конструкции пробиваются специальные борозды.
Полная перекладка простенков
Укрепление кладки при помощи армирующей сетки
При укреплении кирпичной кладки иногда требуется полная перекладка простенков. При этом сначала надо сделать разгрузку простенка, для чего устанавливаются временные крепления и опоры с обеих сторон, под перекрытия, система ригелей и стоек с подносами. После можно приступать к разборке и полной либо частичной перекладке, которая осуществляется на цементном растворе.
Чтобы повысить прочность и несущую способность обычно применяют армировочные проволочные сетки. Также усиление производится при помощи железобетонной обоймы, которая укладывается прямо по кладке. После разборки оконных проемов отбиваются четверти, затем устанавливается арматура, опалубка по периметру проема, производится бетонирование. Для того чтобы улучшить сцепление, пробивают борозды через каждые три-четыре ряда кирпичной кладки. Глубина их различна, все зависит от степени повреждений.
После того, как опалубка снимается, простенки оштукатуривают, для внутренних помещений на поверхность наносится специальный слой теплого раствора прямо по штукатурке.
Также для усиления применяется металлический корсет, для которого срубаются углы и на их месте монтируются вертикальные уголки из металла на всю высоту простенка. Далее по поверхности пробиваются борозды с глубиной в 2см на расстоянии 30-50см. В них укладываются металлические пластины с шириной 4-6см. При этом они привариваются концами к уголкам. На самих уголках навариваются бугорки в шахматном порядке.
В отдельных случаях возможно применение металлической сетки, поверхностью которой после работ штукатурится.
Повышение устойчивости стенок
Усиление кирпичной кладки осуществляется при помощи тяжей из полосовой либо квадратной стали или при помощи стальных швеллеров, которые устанавливаются в стенах через предварительно просверленные отверстия.
После этого по сторонам здания укрепляют вертикальные накладки, стяжку при этом производят затягиванием гаек на концах. Финальное натяжение производят при использовании талрепов, т.е. муфт с внутренней двойной резьбой. Это осуществляется в средней части всей длины стяга, который состоит из двух отдельных частей. Качественная стяжка обеспечивается только тогда, когда нет провесов, а при несильном простукивании они все издают звук высокого тона, очень чистый.
Итоги
После того, как все крепления установлены, отверстия и трещины кирпичной стены тщательно заделывают при помощи приготовленного цементного раствора, перекладывают особо ослабленные места. Все металлические детали крепежа после окончания работ окрашиваются простой масляной краской.
Любое здание, независимо от того, жилое оно или заброшенное, подвергается постепенному разрушению. Деформируются стены, фундамент, сам кирпич. Основанием для подобных проявлений могут стать ошибки строителей при возведении конструкции, неправильная эксплуатация здания, низкие показатели проектировочных работ. Своевременная ликвидация таких последствий вернет зданию прежний облик и продлит срок его использования. Помочь в такой ситуации может усиление кирпичных стен.
Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.
А почему нарушается целостность кирпичной кладки? На это может влиять:
- Неоднородность состава почвы под зданием.
- Повышенная нагрузка на фундамент и несущие элементы.
- Неимение между частями конструкции деформационных швов.
- Неравномерность нагрузки на грунтовое основание.
- Проседание фундамента.
Этапы деформации кирпичной кладки
- Напряжение в конструкции, не влекущее за собой нарушений в кладке.
- Появление незначительных растрескиваний у некоторых кирпичей, так называемое волосяное растрескивание.
- Соединение нескольких расщелин со швами вертикального вида. Это способствуют расслоению кладки.
- Постепенное деформирование основания стены.
Уже при первых признаках подобных проявлений важно понять причины и осуществить контроль качественных показателей за выложенным кирпичом. Нужно проследить за привязкой наружных стен, высотой швов, поддержанием горизонтального основания и наполнением этих промежутков составом.
Вернуться к оглавлению
Методика усиления кирпичных поверхностей
Сейчас усиление кирпичной кладки проводится при использовании нижеперечисленных обойм:
Схема усиления кирпичной кладки: 1 – трещина, 2- инъекционные шпуры, 3 – инъекционные патрубки, 4 – цементно-песчаный раствор, 5 – трещина, заполненная цементным раствором.
- армированных;
- железобетонных;
- композиционных;
- стальных.
Чтобы правильно определиться с укрепляющей методикой, нужно принять во внимание следующие факторы: состояние стены, армирующий коэффициент, марку бетона или штукатурного состава, особенности нагрузки на поверхность. Крепость такой конструкции определяется процентом армирования хомутиками. При наружном осмотре здания можно проконтролировать число расщелин, их глубину и ширины. Применение в реконструкции обойм позволит воссоздать несущие способности здания.
При оценке внешних характеристик несущих компонентов важно представить эту картину в реальности. В начале стены очищаются от грязи, сора и промываются водой. Штукатурка, подверженная деформации, удаляется полностью. Стоит отметить, что недостаточно хорошее качество очистки поверхности приведет к скорой поломке кладки.
Наряду с проведением укрепляющих мероприятий обоймами, необходимо замазать щели цементным составом под давлением. Такие мероприятия позволят усилить несущие способности конструкции. Применяемые составы должны обладать высокими показателями морозостойкости, быть достаточно вязкими, характеризоваться незначительными показателями усадки, крепко сцепляться с кирпичом и сжиматься.
Вернуться к оглавлению
Реставрация кирпичных перегородок
Для починки кирпичной кладки, в особенности для избавления от щелей, на внешней стороне стены устанавливают металлические накладывающиеся элементы. Они помогают укрепить конструкцию и не позволяют ей разрушаться дальше. Вначале щель следует заклеить бумагой, спустя некоторое время провести оценку ее состояния. Ее целостность свидетельствует о завершении деформационного процесса в здании. Значит, настало время проведения ремонтных работ. Разрыв полосы говорит о продолжении таких разрушений.
Металлические накладывающиеся элементы укрепляют конструкцию и не дают ей дальше разрушаться.
Следовательно, необходимо определить причину такого явления и предпринять определенные действия по их устранению. Важно обратить внимание на качество фундамента, возможно, он требует усиления.
В некоторых случаях применяется укрепление кладочных опор методом армирования и качественной перевязки сооружения. Иногда с целью крепкой фиксации простенков используют специальные корсеты, сделанные из армированных бетонных составов путем увеличения их сечения.
- Демонтаж кирпичных стен, имеющих незначительные дефекты, осуществляют своими силами. Обычно здесь используются специальные ручные машины, методику взрывания и механический способ очистки.
- Применение ручного способа демонтажа перегородок дает право для использования кирки и лома. Движения осуществляются в таком порядке: начинаются сверху, постепенно переходят вниз, соблюдая горизонтальность рядов.
- Чтобы разобрать особо крепкое основание стены, берется кувалда, скарпель, клинья.
- Размонтировать плоскость, состоящую из бута или бутобетона, можно отбойным молотком, киркой и ломом.
Вернуться к оглавлению
Проведение ремонта и восстановление кирпичной кладки
Вернуться к оглавлению
Воссоздание кирпичного покрытия расшивкой швов
Если произошло нарушение во внешнем слое кирпичной кладки в момент выветривания, наблюдается заметное снижение технических характеристик перекрытия, перегородки теряют свое главное предназначение. Устраняют подобные явления оштукатуриванием швов цементным составом.
Накануне проведения расшивки кирпич расчищается и промывается с использованием воды. После этого швы заполняются раствором и выравниваются специальными инструментами. Если на перемычках имеются отдельные щели, их упрочивают с помощью нагнетания в них текучих составов. В качестве примера можно использовать цемент, полимерцемент.
Перемычки арочного типа ремонтируют так: сначала с них убирается лишняя нагрузка, потом они перекладываются. Рядовые и клинчатые разновидности восстанавливают путем усиления подводок из перекрытий, выполненных из стали или железобетона.
Вернуться к оглавлению
Избавление от трещин в кирпичных перекрытиях
Наличие на перегородках здания небольших щелей позволяет использовать для этих целей бетонную смесь, при этом не следует забывать о предварительной расчистке стены. Если трещины очень глубокие и большого размера, поврежденное место следует переложить заново.
Вернуться к оглавлению
Реставрация участков с сильной степенью изношенности
Если несущие перекрытия изрядно износились, этот участок выкладывается заново. В результате стены полностью восстанавливают прежний облик. Такой способ помогает полностью ликвидировать изъяны поверхности.
Порядок проведения работ:
- Сначала создается небольшое крепление временного типа, которое располагается чуть выше интересующего участка перекрытия.
- Разрушенная часть демонтируется и перекладывается вновь. Здесь необходимо воспользоваться кирпичом и раствором М100.
- Кладка проводится при полной посадке кладочного материала. Вверху граница разрушенной и восстановленной стены замазывается цементной смесью указанной ранее марки.
- В процессе перекладывания перегородок можно использовать стальные клинья.
- По мере возведения новой стены в рамках 50% проводится разбор временных креплений.
- Начиная мероприятия, касающиеся перекладки , следует избавиться от причин, приводящих к таким изменениям.
- Если несущие перекрытия не требуют их замены, их перекладывают, осуществив предварительную установку временных конструкций в несколько этажей.
- Непостоянные сооружения следует убрать через 7 дней после того, как только закончится выкладка последних ярусов.
- Перед проведением разгрузок выбранного участка в верхней его части с двух сторон укладываются балки разгрузочного вида, их бороздки пробиваются и заделываются пневматическим молотком. Щели вертикального характера замазывают эластичным цементом.
Вернуться к оглавлению
Дополнительные варианты
Использование швеллера. Многие строители для усиления конструкции применяют жесткий пояс, швеллер. Он помогает приостановить возможное разрушение перекрытий и не позволяет стенам растягиваться.
Разновидности жестких поясов:
- местные;
- фиксируемые по периметру постройки;
- общие;
- употребляемые в целях ликвидации отрыва углов;
- фиксируемые на точки разъединения двух стен;
- определяемые на места появления разломов.
Для создания такого пояса требуется провести соответствующие действия:
- вначале устанавливаются устройства с одной из сторон;
- следом ремонтируется противоположная сторона.
Обустраивая пояса жесткости, важно выполнить установку стяжных болтов.
Армированная обойма. Восстановление кирпичной кладки, ликвидация щелей и предупреждение возникновения новых изъянов связываются с использованием армирования стен. Покрытие усиливается в момент, когда к работе подключаются арматурные каркасы, стержни, сетки, ж/б пилястры.
Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.
Усиление сооружения арматурными сетками осуществляется так: этот материал фиксируется на заданный участок, с одной стороны. Она закрепляется в проделанные ранее отверстиях при помощи шпилек или анкерных болтов. Ее верхняя часть обмазывается цементным составом М100. Этот раствор заметно улучшает технические показатели основания. Штукатурный слой может достигать высоты до 40 мм.
Укрепляют угловые точки дополнительными стержнями. Если сетчатый механизм устанавливается с одной из сторон, его фиксируют болтами небольших размеров. Двустороннее покрытие предполагает фиксацию анкерными крепежами с сечением большого размера, до 12 мм через каждые 1000 мм.
Совет! Чтобы усилить объект, требуется использовать проектирование и обратиться за помощью к специалистам. В противном случае даже самые качественные материалы не улучшат ситуацию, а только ее усугубят из-за сильной нагрузки на фундамент и всю конструкцию.
Инъекционная гидроизоляция по праву считается одним из самых прогрессивных методов защиты конструкций от негативного воздействия влаги. Она позволяет обезопасить от протечек уже имеющиеся здания и сооружения, избежав капитальных ремонтных работ. В ООО «НПП СтройГеоТехнология» можно заказать полный спектр услуг, связанных с инъекционной гидроизоляцией объектов любого типа.
Что представляет собой инъекционная гидроизоляция
Инъектирование стен – это метод, который основан на проникновении гидроизоляционного состава в пустоты, имеющиеся в бетонной или кирпичной конструкции. При этом такой состав может быть введен не только непосредственно в объект, но и размещен между поверхностью и внешним декоративным покрытием, создавая при этом влагонепроницаемую мембрану. Немаловажная особенность инъектирования еще и в том, что с помощью гидрофобного материала можно создавать армирующий каркас.
Где применяется инъектирование
Инъектирование кирпичных стен или бетонных конструкций позволяет сделать многие поверхности водонепроницаемыми. Используется данная технология для:
- гидроизоляции холодных швов в бетоне;
- гидроизоляции деформационных швов;
- увеличения прочности кирпичных стен;
- отсечная гидроизоляция;
- герметизация вводов.
Применение этого метода возможно на любых объектах – построенных и строящихся, а также для ремонта сложных с технической точки зрения конструкций – бассейнов, центральных инженерных систем, подвалов.
Плюсы и минусы
Если говорить о плюсах данной технологии то это:
- возможность проведения в любом климате;
- экономия времени и средств;
- возможность создания монолита без стыков;
- устранение аварийных протечек;
- увеличение прочностных показателей фундаментного основания.
Не стоит забывать и о недостатках – необходимости применения специализированного оборудования и выполнения всех работ только специалистами.
Технология инъектирования
Одна из особенностей инъекционного метода гидроизоляции в том, что он требует четкого соблюдения технологии.
Используемые материалы
Для инъектирования используется несколько составов, каждый из которых имеет свою специфику применения и уникальные свойства:
- микроцементные составы – на основе цемента, полимерных добавок и вспомогательных компонентов;
- полимеры – самый распространенный вариант для инъектирования, заполняющий все пустоты, микропоры и капилляры;
- эпоксидные смолы – позволяет создать надежный влагонепроницаемый барьер в бетоне или кирпиче;
- акрилат-гели – современные смеси на основе акрила, которые полимеризуются при соприкосновении с влагой, благодаря чему можно регулировать время застывания.
Инъектирование зданий
Инъектирование является одним из универсальных вариантов, при помощи которого можно устранить проблемы и укрепить самые различные строения. В большинстве случаев она используется в зданиях, которые уже построены.
Бетонные конструкции
Применение инъектирования для бетонных конструкций позволяет восстановить его свойства и сделать полностью водонепроницаемым. При небольших дефектах и организации гидроизоляции без инъектирования не обойтись, но важно правильно подобрать заполняющий состав, выбор которого необходимо доверить профессионалам.
Кирпичная кладка
Вместо привычного разбора старой кладки и монтажа новой можно использовать инъектирование, которое применимо при расслоении кирпича и появлении трещин. В большинстве случаев используется микроцемент или полимерные составы.
Инъектирование от ООО «НПП СтройГеоТехнология» - выгодно и просто
В ООО «НПП СтройГеоТехнология» можно получить комплексное решение вопросов связанных с гидрозащитой разнообразных бетонных и кирпичных зданий и сооружений методом инъектирования. Все работы производятся только опытными специалистами с применением прогрессивных технологий, современного оборудования и высококачественных материалов по доступным ценам и в сжатые сроки.
Цены на работы по гидроизоляции
| № п/п | Наименование работ | Ед. изм. | Цена за ед. (руб.) |
| 1. | Оклеечная гидроизоляция стен в 2 слоя. | м2 | от 500 |
| 2. | Обмазочная гидроизоляция | м2 | от 300 |
| 3. | Обмазочная гидроизоляция проникающими сос тавами | м2 | от 500 |
| 4. | Мембранная гидроизоляция | м2 | от 500 |
| 5. | Гидроизоляция стен методом инъектирования | м.п. | от 3000 |
| 6. | Иньектирование трещин в бетоне | м.п. | от 3500 |
| 7. | Гидроизоляция и герметизация деформационных швов | м.п. | от 3900 |
| 8. | Иньектирование кирпичной кладки | м.п. | от 4000 |
| 9. | Гидроизоляция балкона | м2 | от 500 |
| 10. | Гидроизоляция кровли | м2 | от 250 |
В цене учтена стоимость выполняемых работ. Стоимость материалов рассчитывается дополнительно в зависимости от проекта, технического задания, ведомости работ.
Иногда стены, даже из кирпича или железобетонных плит, приходят в упадок. И причин этому может быть много: пожар, время, помещение долго было не жилое, просадка грунта, ошибки при проектировании, появление незапланированной нагрузки. Степень повреждения стен бывает различной, именно от нее зависит ход работ, необходимых для их реконструкции или усиления.
Особенности усиления
Прежде, чем начать работы по усилению и ремонтным работам, необходимо установить степень повреждения и, только за тем, приступать к работам.
Повреждения бывают четырех степеней:
- слабые (повреждено до 15% поверхности стены);
- средние (повреждено до 25% поверхности);
- сильные (повреждено до 50% поверхности);
- разрушенные стены – повреждения более, чем на 50%.
Совет. Чтобы определить уровень повреждения стен, или скорость движения трещин, нужно установить маячки из гипса (для внутренних стен) или цемента (для наружных стен).
Трещины на наружных стенах могут менять свою ширину в зависимости от времени года: зимой они сужаются, а летом – расширяются.
Маячки устанавливают по следующей технологии: поверхность стены, где будут установлены маяки, очищают и увлажняют. На нее наносят полоски цемента или гипса шпателем (толщина 10*4*0,8 см).
Совет. Чем тоньше маяк, тем точнее можно определить скорость движения трещины. А так же установить лучше несколько маяков по длине трещины.
После того, как маяки высохли, их помечают: карандашом наносят линию вдоль маяка, заводят тетрадь наблюдения, записывают дату установки маяка. Для полноты картины необходимо каждый день наблюдать за наблюдателями-маяками. При дальнейшем росте трещины маяк будет поврежден (разорван), а при дальнейшем наблюдении можно узнать скорость ее движения.
Усиление при крепком фундаменте
Появление трещин возникло не из-за ошибок при проектировании или неправильной закладке фундамента. Существует несколько способов их устранения.
Первый способ . Глубина трещин менее 5 мм. В этом случае заливают цементным раствором или теплой штукатуркой с полистиролом. Предварительно трещину тщательно очищают и увлажняют, после этого заливая свежим раствором.
Второй способ . Глубина трещин более 5 мм. Для хорошего результата используют металлические скобы.
Усиление кирпичных стен в этом случае происходит в следующем порядке:
- трещину очищают и увлажняют;
- заливают раствором из цемента и песка;
- вдоль трещины на некотором расстоянии от нее просверливают дырки глубиной 11 см, диаметром 2 см, шаг – 15-20 см;
- штробы служат основанием скоб, глубина которых 4 см, а ширина 3 см (штробы прикрепляют смесью, которой заделывали трещину);
- укрепляют скобы.
Важно. Чтобы скобы служили долго их необходимо обработать и оштукатурить. Это же касается и решеток для усиления стен.
Третий способ . Для глубоких или сквозных трещин используют металлические перемычки (их крепят жестко болтами по обе стороны трещины), а затем заменяют поврежденный участок.
Поскольку металл хорошо проводит и ток и холод, то с восстановительными работами необходимо произвести утепление стен.
Усиление тяжами
Их используют, если нарушается вертикальность стен с последующим их обрушением. Для стяжки используют круглую арматуру (диаметром 25-30 мм), их прикручивают либо друг к другу в углах, либо к штробам, которые устанавливают в стыках стен (второй вариант более надежный).
Если повреждения стен более сильные, то устанавливают обоймы из различных материалов:
- армированная;
- железобетонная;
- композиционная;
- стальная.
Так выглядит тяж
Принцип усиления стен приблизительно одинаковый: сначала устанавливают металлические углы и крепят их к стенам, затем делается сетка из различных материалов. Ячейки крепят к стене анкерами (10-12 мм), либо заваривают соединения, либо крепежом к сетке из металла. После этого сетку нужно заштукатурить цементной смесью.
Железобетонные конструкции так же можно реконструировать или усилить. Подобные работы бывают двух видов: восстановление отдельных участков, или замена защитного слоя (полностью или частично).
При частичном восстановлении используют цементную замазку, предварительно очистив и увлажнив поверхность. Если необходимо провести большую реконструкцию или замену защитного слоя лучше использовать торкретирование. Если конструкция несущая, то толщину защитного слоя увеличивают до 3 см, а если не рабочая – то до 2 см.
Важно. Перед началом восстановительных работ необходимо выступающую арматуру зачистить от ржавчины.

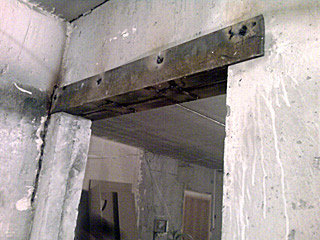

Усиление проема в стене – особенности процесса
Усиливаем проем
Простенки усиляют разбором части кладки и замены ее на новую, либо вставляют стальную пластину или железобетонную плиту прокладочную. Чтобы произвести эти работы, в проеме устанавливают опорные балки строго вертикально.
Затем аккуратно разбирают часть кладки, либо вставляют стальную или железобетонную плиту. В выемке устанавливают штробы и к ним крепят штробы, к которым, в свою очередь, крепится стальная пластина или плита из железобетона. После ее установки ее замазывают цементным раствором. После полного высыхания последнего опорная конструкция разбирается.
Окончанием работ служит полное восстановление конструкций.
