Назначение датчика движения
Датчик движения - это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.
Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.
Принцип действия инфракрасного датчика для системы освещения
Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые изменения инфракрасного излучения в контролируемой зоне. Поскольку люди и домашние животные, имеют более высокую температуру, чем окружающая среда - детектор сразу отмечает их появление в зоне слежения. Чтобы фотоэлемент не реагировал на неподвижные нагретые предметы, используется сразу несколько технологических приемов:
- инфракрасный фильтр устраняет влияние видимого света;
- сегментированная линза Френеля разделяет сектор обзора на множество узких лучей;
- электронная схема выделяет сигнал, свойственный тепловому «портрету» человека;
- для предотвращения ложных срабатываний применяются многоэлементные фотоприемники.
Во время движения человек пересекает узкие лучи видимости, формируемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.
Именно линза Френеля отвечает за диаграмму направленности датчика движения. Причем линия формируется как в горизонтальной, так и в вертикальной плоскостях.
Дальность обнаружения зависит от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной начинкой.

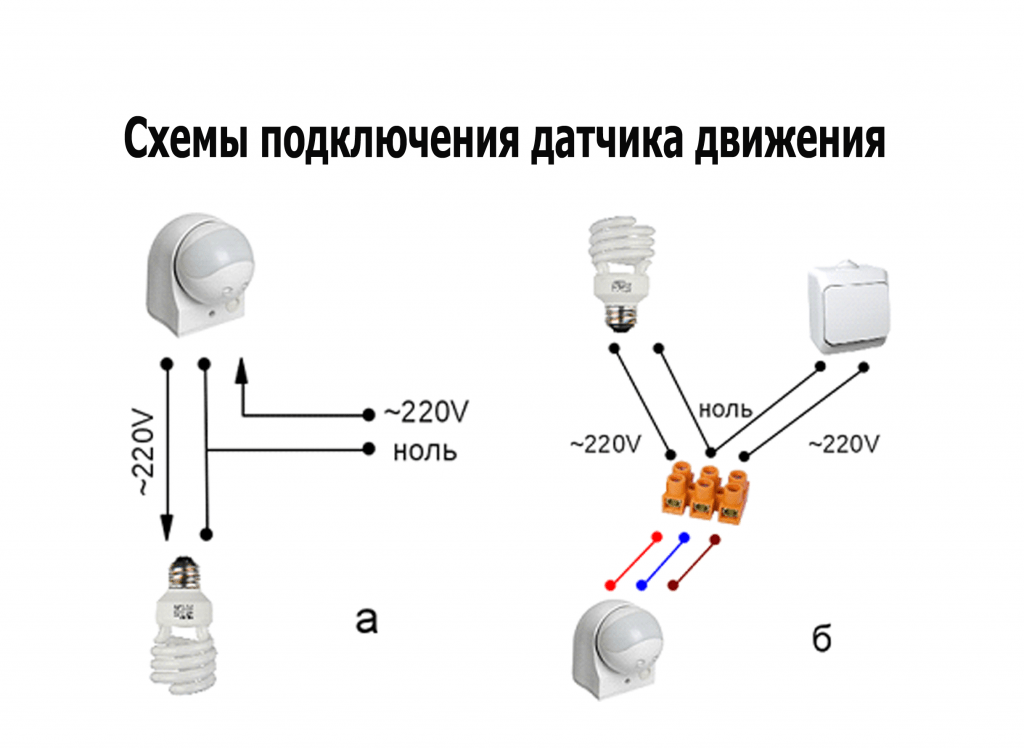

Схема подключения датчика движения для освещения
Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.
В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.
Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый - то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).
Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:
- без выключателя;
- выключатель принудительно включает свет;
- выключатель принудительно выключает свет.
Рассмотрим схемы подробнее, перед тем как подключить датчик движения:
- Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
- Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
- Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.
Варианты применения датчика движения
Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.
Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.
Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.
В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.
Комплексное решение - светильник или лампа с датчиком
Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения - автоматический прожектор для наружного освещения.
Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.
Поскольку настенный выключатель питания при этом остается - мы получаем вариант принудительно отключения света, рассмотренного выше.
Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.
Итог
Часто приходится слышать слова, что автоматические приспособления являются излишеством, и вполне можно прожить и без этого. Но прогресс остановить невозможно и отказывать себе в современном удобстве и комфорте - все равно что удалиться от цивилизации и жить в одиночестве на необитаемом острове.
Датчики движения - одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь немного легче и приятнее. Так не отказывайте же себе в этом удовольствии!
Отправим материал вам на e-mail
А втоматическое включение света во дворе, в комнатах позволит вам сэкономить на электричестве и обезопасить жилье. Лампы или фонари будут включаться при движении человека. Чтобы узнать, как подключить датчик движения для освещения, внимательно прочитайте эту статью. Мы расскажем о всех нюансах выбора, установки и настройки, которые пригодятся вам, чтобы установить устройство самостоятельно, не прибегая к дорогостоящей помощи электриков.
Все датчики движения по типу питания можно разделить на автономные и проводные. Первые работают на батарейках или других элементах питания, но встречаются не часто. Вторые более распространены, но требуют подключения (см. ниже).
По типу действия приборы можно разделить на активные и пассивные. Активные датчики работают по принципу радара или эхолота. Реагируют на перемещение объекта (принцип основан на эффекте Доплера – волна отражается от движущегося и покоящегося предмета по-разному). Они бывают:
- Ультразвуковые (УЗ). Испускают ультразвук на частотах, не слышимых человеком. Домашние животные улавливают сигнал и могут проявлять беспокойство, так что данный тип прибора не подойдет, если у вас есть собака или кот.
- Микроволновые (СВЧ), они же - радиопередатчики. Из-за потенциального вреда микроволнового излучения, испускаемого ими постоянно, для человека подходят только для использования в тех местах, где люди появляются редко.
- К пассивным датчикам относятся инфракрасные (ИК) датчики движения. Они абсолютно безопасны, потому что не излучают никаких волн, а только улавливают испускаемое объектом тепло. Настройки позволяют отрегулировать чувствительность так, чтобы прибор реагировал, например, на температуру 36,6. Таким образом, устройство срабатывает, если в радиусе действия появляется человек. Однако ИК-датчики, идеальные для оснащения помещений, категорически не подходят для применения на улице: солнечные лучи, потепление или похолодание, изменение освещенности плохо на них влияют.
Однако, есть и некоторые минусы:
- ложные срабатывания – дешевые датчики реагируют даже на покачивание веток деревьев, не говоря уже о пробегающих собаках, кошках и пролетающих насекомых;
- оснащение территории устройствами даст злоумышленникам информацию: здесь живет обеспеченный человек. Часто крадут и сами датчики;
- от недорогих датчиков движения для освещения больше проблем, чем пользы, поэтому к минусам стоит отнести и стоимость оборудования.
Избежать ложных срабатываний позволит приобретение датчика с функцией игнорирования животных. Вы можете выставить массу объекта, на который не нужно реагировать – например, до 25 или до 40 килограммов, что вполне достаточно для собаки средних размеров. Поможет и монтаж устройства на достаточной высоте или размещение его над козырьком.
Однако главным для корректной работы является правильная установка устройства.
Cхема подключения датчика движения для освещения
ВНИМАНИЕ!
Вы можете самостоятельно подключить датчик движения для освещения дома, если знаете, как работать с электросетью. В случае, если вы ни разу не устанавливали (процедуры похожи) – вызывайте профессионала, не рискуйте здоровьем или жизнью.
Каждый датчик движения оснащен линзой Френеля. Она довольно хрупкая, поэтому при работе следует быть аккуратным.
Ниже мы подробно, с иллюстрациями расскажем вам, как подключить датчик движения для освещения.
Итак, приступим. Сначала, исходя из характеристик вашего датчика, определите место его положения. Устройство не рекомендуется устанавливать рядом с , нагревательными элементами, окнами или дверями. Сомнительна польза от датчиков в помещениях, где человек длительное время малоподвижен (например, в туалете). Мы рассмотрим монтаж прибора для освещения придомовой территории.
- Прежде, чем приступить к монтажу, обесточьте объект.
- Внимательно изучите инструкцию, выставьте требуемые настройки – они зависят от марки, принципа работы прибора.
Размечаем место установки устройства
- Вы можете выбрать два варианта подключения датчика для освещения: с выключателем или без. Выключатель позволит вам оставить освещение работающим на необходимый промежуток времени. В соответствии с выбранным методом, подключите прибор по схеме.
Подключаем устройство согласно схеме
В условиях жёсткой экономии денежных средств, все методы хороши. Использование современных технологий в бытовых условиях помогает по крупицам добиваться ощутимых результатов. Потребление электроэнергии в последнее время претерпело изменений. Прогресс затронул энергетику. Это и внедрение новых световых устройств, и принцип работы техники. Пример эффективности и экономичности — это программируемая интеллектуальная схема, подключения или отключения с помощью датчика движения , приборов для освещения помещения. Взаимосвязанные приборы последовательно соединённые, используют электроэнергию по мере надобности и что немаловажно, при отсутствии потребности в свете отключают лампочки. В связи с тем, что современные бытовые источники света обладают низкими энергетическими затратами при включении, достигается экономия электричества и полезное использование ресурса световых приборов.
Принцип действия, получивший распространение
Свет включается, отключается по команде, поступающей от линзы к фотоэлементу, замыкающему или разрывающему электрическую цепь. Сенсор собирает информацию с помощью инфракрасного поля чувствительного к температурным изменениям и передвижениям источника тепла. Эффективность чувствительных элементов достигается использованием пассивных и активных зон, расположенных в шахматном порядке чередования.
Знаете ли вы, что существуют активные и пассивные датчики движения. Они отличаются по принципу действия. Активные действуют по принципу эхолокатора, излучая волны, и ловя их отражения, а пассивный настроен только на восприятие сигнала.
Также различают датчики движения по конструктивным особенностям и способу действия. Существуют основные типы, которые применяются в различных схемах подключения приборов освещения. Разница заключается в используемых чувствительных элементах:
- Инфракрасные;
- Ультразвуковые или микроволновые;
- Комбинированные. В конструкции используются несколько типов сенсоров.
Современные устройства могут оснащаться разными методами подключения. Это может быть хорошо знакомая проводная система, актуально кабельное соединение или получающая большое распространение беспроводная. В некоторых случаях применяются устройства, подключаемые с помощью радиосигнала.
Область применения подобных дсенсоров широка и ограничивается только полётом фантазии конструкторов. Они встречаются в технике, предназначенной для освещения, кондиционирования, охраны, а также военного использования. Во всех областях используются сенсоры, работающие на одном и том же принципе, но различаются по параметрам:
- Реакции на тепло, скорость движения;
- Температурные режимы;
- Степени защиты от внешнего воздействия;
- Функциональности;
- Программируемости.
Исходя из перечисленных факторов, востребованы датчики движения в различных исполнениях. Они могут быть встроены в один корпус устройства либо предлагается как отдельное изделие, встраиваемое в общую схему. Распространение получили датчики в индивидуальном корпусе из-за удобства при установке, эксплуатации.
Разнообразие датчиков движения для дома
Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам :
- Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
- Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
- Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.
Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:
- Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго- и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
- Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам для одного устройства, или группы устройств;
- Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
- Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
- Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.
Установка и подключение датчика движения по схеме
Подобрав изделие, отвечающее выдвигаемым требованиям и соответствующее параметрам приборов, с которыми предстоит совместная работа, его необходимо грамотно установить. Процесс монтажа несложный. При выполнении, учитываются пожелания, изложенные в инструкции по эксплуатации устройства. Для упрощения работы предлагается следующая схема подключения датчика движения для освещения к светильнику. Под задней крышкой датчика расположены клеммы подключения. К трём из них уже подключен датчик, оставшиеся свободные предназначены для внешних проводов. При монтаже многожильного провода, для удобства работы применяются специальные наконечники НШВИ.
Чтобы датчик обеспечить питанием сети к клеммам подключают:
- Фазу – коричневый провод;
- Ноль – синий провод.
Фазу и ноль подключают к соответствующим проводам светильник, перед окончательным соединением сверяются с сопроводительной инструкцией изделия. Закрепляются наконечники с помощью предусмотренных крепежей в разъёмах, по мере надобности открытые участки изолируются специальными материалами.
Крышка устанавливается на место и начинается работа по соединению в распределительной коробке. В нее сводится пучок из семи проводов:
- Три заходят от датчика движения;
- Два от осветительного прибора;
- Два питающих – фаза и ноль.
Соединение приводится в строгой последовательности:
- Соединяются фазы датчика и питания (белый и коричневый);
- Три ноля — датчика (зелёный), питания и прибора (синие);
- Оставшиеся провода от датчика (красный), прибора (коричневый) соединяются в отдельный блок.
После завершения этапа соединительных изоляционных операций, следует проверить работу. Подключается напряжение и проверяется реакция элемента датчика на движение. Если работы проведены в описанной последовательности и согласованы с инструкцией, то устройство будет исправно работать.
Желательно, чтобы в схему входил выключатель, для отключения устройств из сети. Например, при проведении замены элементов схемы.
Популярностью пользуется схема подключения датчика движения для освещения с принудительным включением прибора . Такой вариант актуален для жилого помещения, потому что требуется включённый свет при отсутствии движения в зоне действия чувствительного элемента. Хитрых усовершенствований такая схема не требует, понадобится добавить в схему выключатель параллельно датчику движения. Такое улучшение увеличивает комфорт в квартире. По мере надобности осветительные приборы переводятся в состояние постоянной работы.
Полезно придерживаться принципа параллельности в схеме подключения при монтаже двух датчиков. Данная схема подходит и для трех, четырех устройств. Так, достигается дублирование схем. При этом расположение выключателя менять не требуется, но учитывается факт обязательного подключения фазы выключателя к участку, находящемуся между датчиком и осветительным прибором. Такое расположение обеспечит выключение или включение света в обход датчика движения.
Настройка датчика – важная и простая процедура
Для получения требуемых параметров работы устройства предусмотрены регуляторы, находящиеся на корпусе:
- «Time» обозначает управление временных показателей включения и отключения света;
- «Lux» предназначен для автоматического включения датчика при снижении внешнего освещения.
Теперь можно спокойно эксплуатировать благо цивилизации, с удобством и комфортом, получая при этом дивиденды в виде экономии электроэнергии.
Содержание:
Основной функцией датчика движения является мгновенное включение света, когда какой-либо объект попадает на определенный участок, называемый зоной обнаружения. Вариантом его использования довольно много и одним из них является схема подключения датчика движения для освещения с выключателем. Правильно подключить прибор вполне возможно самостоятельно, зная основные принципы его работы и общее устройство.
Принцип действия сенсорного выключателя
В настоящее время существуют различные типы детекторов, применяемых для регулировки освещения. Звуковые датчики реагируют на уровень шума, колебательные приборы включают свет при обнаружении поблизости объекта, находящегося в движении. В основе работы инфракрасных датчиков лежит реагирование на выделяемое тепло.
При устройстве лучше всего использовать датчики движения колебательного действия. Кроме того, они достаточно эффективны в подъездах или квартирах. Инфракрасные и звуковые конструкции применяются в основном для охранных систем. Принцип действия всех приборов очень простой: обнаружив звуки, повышенную температуру или какой-то объект, детектором подается специальный сигнал, воздействующий на реле. Далее происходит замыкание цепи и включение светильника.
Как подключить датчик движения
Большое значение в дальнейшей эксплуатации придается правильно выбранной схеме подключения. Среди нескольких вариантов, наиболее простым считается прямое соединение датчика со светильником. Однако, несмотря на свою простоту, этот способ меньше всего подходит для квартиры или частного дома. Во всех случаях свет будет включаться только после обнаружения объекта.
Лучше всего использовать схему с выключателем, в которой возможно переключение цепи и управление светом с помощью обыкновенного клавишного устройства. Поступление тока будет происходить, минуя детектор и помещение становится освещенным, пока цепь вновь не разомкнется вручную. В обоих случаях не требуется выведения отдельной линии из распределительной коробки, не нужно дополнительно штробить стены. Датчик движение легко соединяется с розеткой, с помощью электрического шнура с вилкой. Иногда он врезается напрямую в месте соединения люстры с электрической сетью. Существуют современные беспроводные модели, функционирующие от обычных батареек.
Если вместе с детектором планируется использование мощных источников света, то в электрическую схему включается магнитный пускатель. Это связано с номинальной мощностью датчиков движения, составляющей 0,5-1,0 кВт. В случае превышения светильниками номинальной мощности сенсора, необходимо обязательно воспользоваться магнитным пускателем.
Довольно часто применяется схема подключения сразу с несколькими детекторами. Действие обычного детектора распространяется на расстояние не более 12 м. Поэтому для контроля значительной территории одного датчика будет недостаточно. То же самое касается длинных извилистых коридоров и лестничных маршей. Здесь любой поворот создает преграду, лишающую возможности контроля. Чтобы обеспечить устойчивую работу системы, детекторы подключаются сразу в нескольких точках.
Монтаж детектора движения
После того как выбрана наиболее подходящая схема подключения датчика, можно приступать к монтажным работам. В первую очередь выбирается самая оптимальная точка для установки детектора. Как правило, это потолок или угловая часть комнаты. При устройстве наружного освещения монтаж осуществляется, исходя из конкретных условий. Главным фактором является угол обзора, который полностью зависит от размещения сенсора. Количество мертвых зон должно быть минимальным.
Перед подключением нужно обесточить электрическую сеть. Затем три провода соединяются со светильником и соответствующими клеммами в датчике, расположенными на корпусе. Чтобы правильно выполнить подключение нужно пользоваться цветовой маркировкой проводов и обозначениями разъемов. Если фаза и ноль будут подключены неправильно, можно серьезно повредить не только проводку, но и сам прибор.
Регуляторы, находящиеся на корпусе должны быть и выставлены в оптимальное положение. Обычно выставляются регуляторы уровня освещенности, времени задержки отключения света, чувствительности к срабатыванию и уровень шума, обеспечивающий замыкание цепи. Правильно отрегулированная схема подключения датчика движения для освещения с выключателем позволит включать свет лишь на строго необходимое время, способствуя существенной экономии электроэнергии.
После монтажа и подключения системы, необходимо включить питание и протестировать работу оборудования. Может понадобиться изменение регулировок или место расположения самого прибора.
Типовые схемы подключения датчиков движения
5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.
Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.
ТЕСТ:
Мини тест для определения эрудиции пользователя- Какой переменный ток используется в жилых помещениях?
а) трехфазный;
б) однофазный.
- При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?
а) отдельная фаза для каждого устройства;
б) одна фаза для всех устройств.
- Возможно ли встроить ДД в бетонный потолок?
Ответы:
Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.
Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.
Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.
Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.
Существует 3 вида ДД:
- 2-х проводные;
- 3-х проводные;
- С 4-мя проводами.
По способу реагирования выделяют 5 видов детекторов:
- Ультразвуковые, реагируют на звуковые высокочастотные волны;
- Микроволновые, срабатывают на высокочастотные радиоволны;
- Инфракрасные, функционируют при обнаружении теплового излучения;
- Активные, работают при наличии передатчика и приемника инфракрасного излучения;
- Пассивные, не используют в работе передатчик.
Инфракрасный датчик с 3-мя проводами
Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.
Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.
Внутри датчика имеются три клеммы:
- L — для подключения фазы;
- N – для подключения к нулю;
- A – для подключения к нагрузке.
Если вы не знаете, как подключить инфракрасный ДД к светильнику , то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.
Как установить ДД для включения света: 2 основные схемы
Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя , монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.
Схемы подключения: 4 примера
Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.
На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.
Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.
Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.
Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.
Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.
Как подключить датчик движения и выключатель
Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа
Производители сейчас предлагают пользователям два вида ДД : потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.
Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.
Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.
Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.
ДД для включения света с 1-м выключателем: схема подключения
Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:
- При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
- Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
- Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
- Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.
Схема подключения с выключателем
Как подключить ДД через выключатель: 3 разновидности устройств
Разновидность 1 — обычный выключатель
Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.
На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД .
Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.
- Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
- В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
- Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.
Разновидность 2 — ДД с плавным включением и выключением освещения
Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.
Разновидность 3 — автоматический выключатель света с ДД
Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.
Датчик дви-я для включения света своими руками: 3 элемента
Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.
В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.
2 варианта установки датчика
Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.
Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:
- К ДД приходит кабель питания и выходит на осветительный прибор.
- Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.
Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.
Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.
На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД , возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.
ДД для включения света: как совершить 3 ошибок
Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.
В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.
Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД .
Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.
Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.
Как избежать 3 ошибок при установке
- Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
- Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
- Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.
Как настроить ДД для освещения? 3 главных правила
Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:
- В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
- На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
- Исключить попадание на корпус прямого солнечного света.
Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.
Настройка 3-х основных параметров
Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.
Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.
Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.
Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.
Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.
Как отрегулировать датчик движения для освещения в подъезде: 15/30
Схема монтажа и правила регулировки работы ДД , установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.
Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.
Как проверить ДД для освещения: цель — 0 ложных сигналов
Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.
Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.
Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.
Топ 3-х лучших моделей ДД
Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:
- MrBeams MB980
- Sapsan PIR-80
- Redmond SkyGuard RG-G31S
Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.
Ответы на 5 часто задаваемых вопросов
1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?
Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.
2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?
Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.
3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?
Ответ. Будет, если подключение производится по всем правилам.
4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.
Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.
5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?
Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.
