Расчет водосточной системы деке. Как сделать расчет водосточной системы правильно – инструкция по шагам. Выбор материала изготовления: какие водостоки устанавливать

Если Вы решили установить на свой дом водосток, Вам понадобится его расчет. Расчет водостока нужен для того, чтобы не допустить просчетов с количеством крепежа и диаметром труб. Выполняться он должен согласно всем общепринятым требованиям.

При расчете водостока необходимо учитывать вид и особенности кровли, климатические условия. Расчет водосточной системы следует начать со составления чертежа плана кровли и вычисления всех ее размеров (угол скоса крыши, длина свеса, высота дома). Найдя площадь, Вы должны решить, какой тип водосточной системы Вам наиболее подойдет. Если площадь велика, диаметр труб также должен быть большим. Принимая во внимание полученные данные, начертите вид дома сверху, указав все его размеры. Желоба монтируются там, где имеется скат кровли, то есть по длине.

Рассчитайте число желобов и частей соединения. Длинна стандартного желоба составляет не более трех метров, узнайте число воронок. Далее переходим к расчету частей крепежа. Расстояние крепления желоба в металлических и ПВХ-конструкциях различна. На пластиковые водостоки кронштейны устанавливаются каждые шестьдесят сантиметров, а на металлический водосток каждые семьдесят. Учитывая размер высоты стены и необходимый отступ от земли двадцать сантиметров, вычисляем количество труб водостока, которые длинной три метра.

Расчет водостока необходим для эффективного функционирования системы. Если водосток не будет справляться с количеством воды, она будет стекать через край. Если допущены малейшие ошибки, по прошествии времени фундамент дома будет затоплен и деформирован. Строго запрещается закреплять кронштейн на свесе крыши, поскольку свес может не вынести нагрузки и разрушиться под массой атмосферных осадков.

Расчет водосточной системы производят, применяя индивидуальный подход для каждого объекта. Если у Вас нет опыта в подобных работах, обратитесь в нашу компанию. Наши специалисты максимально оперативно проведут все необходимые этапы работ на высоком уровне. На наши услуги предоставляется гарантия.

Рассчитаем водосток на примере двухскатной кровли!

Как расчитать водосток на кровлю

1. Расчет кронштейнов.
Как мы уже знаем пластиковые кронштейны устанавливаются с шагом 60 см, а металлические 70 см. Длину карниза 9 м делим на 0,6 м и получаем 15 кронштейнов, естественно с двух сторон 30 шт.

2. Расчет желоба.
У 90% водосточных систем желоб имеет длинну 3м. Как у металлических водостоков, так и у пластиковых. Мы длинну карниза 9м делим на длинну желоба и получаем с двух сторон 6 желобов.

3. Расчет соеденителя желоба.
В нашем случае на длинну карнизного свеса 9м требуется 3 желоба, соответственно стыков будет два, а с двух сторон 4 соеденителя желоба. Если у вас есть в конструкции кровли поворотные углы, то только в металлических водосточных системах используется дополнительные соеденительные элементы, две штуки на каждый угол желоба. Пластиковые углы стыкуются без соеденительных замков!

4. Расчет заглушек.
Здесь все очень просто, на одну длинну карниза 2 заглушки. Вначале и в конце, в нашем случае 4шт.

5. Расчет воронок.
Воронки расчитываются с расчетом одна штука не более, чем на 50 м 2 . Если вы переживаете за пропускную способность водостока, то заверяем Вас стандарт которого хватает на регионы России - это самые популярные размеры желоба диаметром 125 мм и диаметры труб 110 мм, 100 мм,90 мм, если площадь крыши большее трехсот метров квадратных, то можно применить желоб 150 мм. И так в нашем случае площадь ската не привышает 50 м 2 поэтому нам потребуется всего 2 воронки, по одной на каждую сторону. Так же рекомендуем устанавливать паука он предотвращает засорение труб - это сетка в воронку, их на понадобится 2 шт.

6. Расчет колена трубы и отвода.
Есть одно правило на одну воронку всегда идет два колена и одно сливное колено, зная количество воронок легко посчитать колена трубы. Бывает исключение, если у Вас на стене есть выступ между этажами или цоколь выступает, то добавляется два колена на каждый выступ. В нашем случае 2 воронки, а значит 4 колена и 2 сливных колена нам потребуется. Первое колено одевается на воронку и смотрит на стену, далее кусок трубы в зависимости от ширины свеса, на кусок трубы второе колено которое смотрит вниз к земле. Дальше труба и наконце отвод (слиное колено).

7. Расчет труб.
Стандартные трубы имеют длину три метра, соответственно нам потребуется 2 трубы, так как высота стены 2,8 метра. Если высота более трех метров потребуется дополнительный элемент соеденитель труб. Еще один немаловажный момент у любой кровли есть свес, то есть кровля свисает на какое-то растояние от стены. И на это промежуток между двумя коленами потребуется кусок трубы в зависимости от ширины свеса. Обычно свес имеет ширину 0,4 - 0,8м. В нашем случае нам потребуется 2шт. трех метровые трубы, а куски пойдут на свес, так же нужно знать, что труба монтируется не доходя до земли 20-30см.

8. Расчет крепления трубы (хомут).
Хомут трубы расчитать очень просто. Высота стены три метра значит два хомута, а в нашем случае 4шт. с двух сторон. Тоесть высота к примеру пять метров значит четыре хомута.

9. Последний элемент - это герметик на каучуковой основе. По возможности промазать все стыковочные элементы и резиновые уплотнители в том числе, по опыту резина со временем рассыхается, поэтому герметик просто необходим.

Завершающим этапом строительства дома является монтаж водосточной системы. В этой статье рассмотрим виды и особенности водостока. Разберемся, как правильно рассчитать количество необходимых элементов в зависимости от вида и сложности системы водоотведения.

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов , предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши , спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.
Измерить длину карниза со всех сторон крыши. Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.
Рассчитать общую площадь кровли . Основываясь на полученные данные можно оптимально подобрать систему водоотведения.
Посчитать количество наружных и внутренних углов крыши .

Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы.

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Виды

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.

Расчет внутреннего водостока для плоской крыши

Для расчета водостока внутренней систем потребуется измерить периметр кровли и посчитать её площадь.

Общая длина такого водостока будет равняться длине периметра крыши.

Важно знать длину каждой из сторон крыши и количество углов. В зависимости от схемы водостока, количество сливных труб разное, но общая длина трубы постоянная и равняется высоте здания, поэтому расстояние от земли до края крыши тоже необходимо измерить.

Если планируется устраивать внутренний водосток по принципу воронки, то длина сливной трубы зависит от того, каким образом она будет расположена внутри здания. Такая конструкция должна планироваться и монтироваться еще на этапе строительства стен.

Количества воронок

Обратите внимание что на плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. В случае засорения одной, вторая будет работать.

Длину крыши по ее продольной оси делят на количество воронок, получают шаг между воронками.

Пример расчета для внутреннего водостока (СНиП 2.04.01-85* п. 20.9.)

2500(пл. кровли уклоном 1.5%)*80 (л./с. с ГА)/10000= 20 л.с при норме на воронку в 10 см. — 12 л.с., следовательно для внутреннего водостока необходимо 2 воронки по 10 см.

Наружная система

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

Для удобства проведения расчетов, удобнее всего схематично изобразить крышу дома и расположение всех элементов водостока на листке бумаги. Обозначить все известные размеры будущей конструкции.

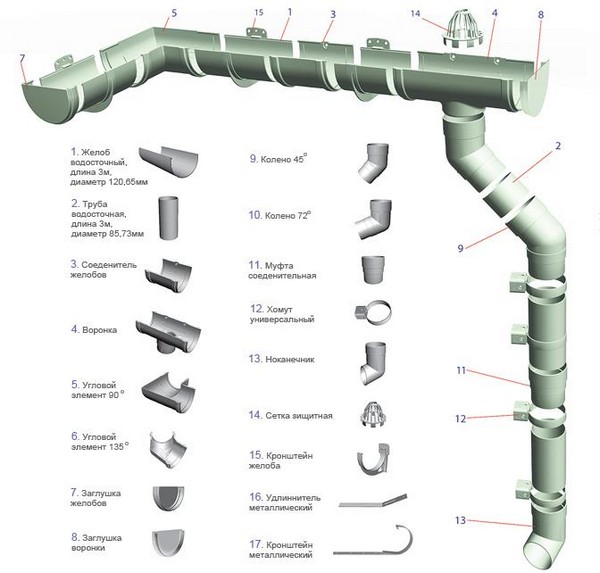

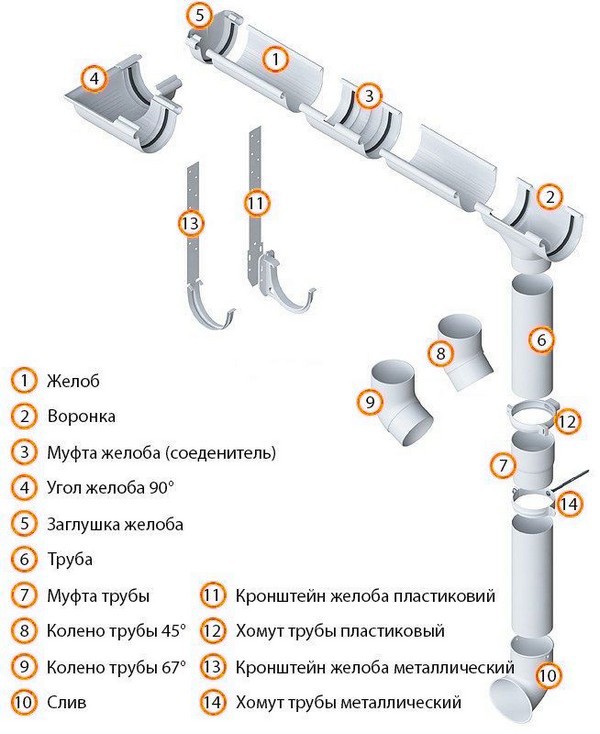

Из чего состоит наружный водосток

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

соединительные – применяются для соединения деталей желоба;
угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
отводные детали предназначены для соединения желобов с приемными элементами;
заглушки устанавливаются по тупиковым краям желобов;
крепежные элементы желоба , металлические пластины которые монтируются на обрешетку;
крепеж для сливных труб ;
слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
муфта и колено сливной трубы , предназначены для соединения и изменения направления.

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Для изготовления системы используют один из трех видов материалов:

оцинкованная жесть;

пластик ПВХ;

металл, обтянутый защитной пленкой.

Оцинкованная жесть отличается дешевизной и позволяет при необходимости изготовить колена, воронки, желоба и другие элементы системы в произвольном размере. К недостаткам относятся недолговечность (тонкая жесть быстро ржавеет) и негерметичность стыков, через которые вода будет вытекать в случайных местах желоба или стояка. Протекающая по жестяной системе вода сильно шумит.

Элементы из ПВХ обладают малым весом, не подвержены коррозии, находятся в нижней ценовой группе. Пластиковые конструкции незаменимы при монтаже на ветровых досках старых строений. Подходят для малоэтажных зданий, гаражей, дачных домиков. При стекании по желобу из пластика дождевая вода создает малый уровень шума, поэтому этот материал рекомендуют при установке возле окон жилых мансард. Недостатки водосточной системы из ПВХ - хрупкость материала и плохая стойкость к низким температурам. На кровле требуется установка снегозадерживающих элементов, чтобы соскальзывающий с крыши сугроб не проломил водосток.

Водосточная система из защищенного пленкой металла отвечает всем потребительским требованиям. Недостатками считаются относительная дороговизна, массивность элементов и требовательность к аккуратности при транспортировке и монтаже. Нарушенное покрытие приведет к быстрому ржавлению, поэтому при установке используется специальный инструмент. Рекомендуется соблюдение температурного режима при монтаже и эксплуатации, так как перегрев вызывает отслаивание и пузырение пленки. Рекомендуется выбор этого материала при большой площади кровли, в условиях тяжелого климата и при проектировании крепления системы водостока к стропилам, а не к ветровым доскам.

Если вы решили сконструировать водосток от крыши своего дома, то первое, с чего должен начинаться этот процесс, является расчет водосточной системы. Данный этап просто необходим, если вы не хотите просчитаться с диаметром используемых труб и количеством крепежей.

В первую очередь вы должны учесть вид и особенности кровли здания, а также климатические условия. Но самым важным все-таки является знание основных принципов подсчета комплектующих элементов. Так вы сможете сократить расходы на обустройство системы в целом.

Рассмотрим основные требования

Главные требования и правила

Если выбирать водосточную систему с учетом типа, размера и уклона крыши, то можно встретить организованную и неорганизованную.

В первом случае речь идет о том, что водоотведение осуществляется в определенное место. Во втором случае талая и дождевая жидкость стекает прямо на отмостку.

Что касается требований к расчету водосточной системы кровли, то основными являются:

желоба настенного или подвесного типа могут быть установлены только на крышах, угол ската которых не меньше 15 градусов;
должен соблюдаться уклон желобов на минимальном уровне 2%;
углубленные конструкции должны быть с бортиками, высота которых превышает 12 см;
между водосточными трубами не должно быть более 24 мм;
рассчитывать диаметр труб нужно исходя из того, что на 1 м 2 кровли берется 1,5 см 2 сечение.

Расчёт водосточной системы

Все эти правила актуальны только в условиях эксплуатации, где вероятность замерзания стоков минимальна.

Если говорить о любом климате, то нужно сделать так, чтобы внутренний водосток имел наружный выход.

В такую систему входят следующие элементы:

СНиП гласит, что результаты расчетов зависят от таких факторов, как количество атмосферных осадков, климатическая зона, в которой находится постройка, общая площадь крыши, наличие/отсутствие дождевой канализации и др.

Наглядный пример

Если разобраться, то справиться с этим сможет каждый.

В первую очередь определяется общая площадь кровли.

Если этот показатель не более 100 м 2 , то достаточным будет установить 1 желоб.

Что касается водостока, то когда будете просчитывать этот показатель, не забывайте учесть, что на каждый квадратный метр предусматривается рабочее сечение трубы в размере 1,5 мм 2 .

Кстати, площадь ската определяется путем умножения его длины и ширины. Ниже описаны основные этапы геометрических вычислений и количественных параметров.

Расчёт водосточной системы

Длина и диаметр желобов — эти показатели зависят от площади ската. Данный элемент системы отвечает за сбор воды и ее транспортировку к приемникам. Чаще всего используются углубления с сечениями 75-150 мм. Длина желобов, как правило, бывает 3 — 4 метра. Количество этих элементов должно быть так подобрано, чтобы отходы были минимальны. Если будут использоваться соединительные элементы, то их количество должно быть на 1 меньше желобов. Для того чтобы понять, сколько кронштейнов нужно для крепления системы, нужно воспользоваться формулой:

N кронштейнов = (L — 0,3)/0,6 + 1,

Расчёт сливных труб

где L — это длина карниза, а значение 0,6 является рекомендуемым шагом расположения креплений.

Количество водоприемных воронок определяется из расчета 1 элемент на 0,75 м 2 общей площади и 1 см 2 трубы. Этот показатель должен совпадать с количеством вертикальных труб, но при этом расстояние между ними не должно быть больше 24 м. По диметру воронка должна совпадать с сечением желоба, так вода в горизонтальной трубе скапливаться не будет.
Количество водосточных труб определяется исходя из того, что 1 труба способна обслужить 100 м 2 черепицы. Не забываем учитывать расстояние от карниза до отмостки, чтобы посчитать точное количество вертикальных элементов. От общего показателя расстояния отнимается 30 см. Вам нужно будет приобрести еще хомуты, используемые для крепления трубы к фасаду. Как правило, на каждые 3 м устанавливается 1 крепеж, в случаях с коленами — нужно 2 сразу.
Колена — на одну воронку идет всегда 2 колена и 1 отлив. Обходные элементы также используются при условии неровного фасада.
Заглушки — берутся из расчета по 1 шт. с торца каждого желоба.

Если, прочитав статью, вам все равно не понятно, как правильно рассчитать водосточную систему, то вы всегда можете обратиться в специализированную компанию. Также есть множество онлайн-ресурсов, помогающих решить эту проблему.

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу.
Михаил, ООО "СТМ-Строй"

Без водостоков не обходится ни один дом: слишком большие разрушения способна причинить самопроизвольно падающая со свесов вода. Чтобы грамотно и эффективно устроить водослив, производится расчет водосточной системы.

Расчет водосточной системы по СНиП

В соответствии с Нормативами и Правилами, при расчете должны учитываться следующие характеристики:

общая площадь крыши ;
среднегодовое количество осадков;
температурный минимум в зимнее время в данном районе.

Также необходимо учитывать дождевую канализацию.

При расчете водостока для крыши определяется:

Количество желобов: суммарная длина карнизного свеса, поделенная на длину одного желоба.

В данном примере общая длина свеса 36,4 метров. Отнимаем длину угловых элементов (по 20 см на одну сторону 12*20см = 2,4 м), остается 36,4-2,4=34 метра. Длина 1 желоба - 3 метра. Значит вам надо будет приобрести 12 желобов (34/3 = 11,3 шт.).

Количество соединительных муфт для желобов – по числу будущих соединений;

В примере на фото, необходимо будет купить 16 муфт:

Число кронштейнов для крепления желобов: общая длина желоба, поделенная на шаг между кронштейнами (для пластика 60 см, для металла – 70);

Если система незамкнутая (есть желоба с открытыми торцами) – число заглушек для торцов. Например, на двускатной щипцовой крыше будет две нитки желобов и, соответственно, четыре заглушки.

Обратите внимание

На четырехскатной шатровой крыше можно сделать замкнутую систему, заглушки не потребуются вообще.

Угловые элементы желобов – зависит от числа наружных и внутренних углов дома. При расчете общей длины желоба нужно учитывать их тоже, чтобы минимизировать количество отходов;
