Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.
Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.
Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.
Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.
Разновидности мансардных крыш
Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.
Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:
Ломанная крыша
Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.
Преимущества ломаной конструкции
Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.
Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:
- Возможность обустроить более высокие потолки.
- Высокий уровень защиты от атмосферных осадков, ветра.
- Легкий сход снега со скатов.
- Помогает сберечь тепло.
- Рациональное использование подкровельного пространства.
Этапы строительства
Создание проекта
Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:
Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.
Расчет стропильной системы
Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.
Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.
- Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
- Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
- Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.
Монтаж мауэрлата
Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.
Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.
Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.
Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.
Сборка стропильной системы
Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:
Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.
Гидроизоляция и кровельные работы
Когда работы по установке своими руками закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.
Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.
Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.
Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.
Видео-инструкция
Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.
В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи и . Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.
Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.
В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.
Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в статье . Стропила боковых скатов рассчитываем во вкладке «Строп. 1″ Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».
Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».
Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.
Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:
Шаг 1:
Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье , поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.
Шаг 2:
Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.
Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.
Шаг 3:
Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.
Шаг 4:
На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.
Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.
При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.
Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.
Шаг 5:
Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.
Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.
Шаг 6:
Начинаем установку стропил верхних скатов.
Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.
Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.
Далее ставим все остальные стропила. На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).
Шаг 7:
Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.
Шаг 8:
Устанавливаем каркас фронтона и обшиваем его.
После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.
Надеюсь данная статья для кого-то окажется полезной.
Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.
Каркас из стропильных досок - основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.
К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:
- Мауэрлат . Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
- Стойки из балок или стропильные ноги , которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
- Вертикальные стойки . Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
- Прогоны . Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног ;
- Коньковый брус . Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции ;
- . Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли .
Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.
Стропильная система мансардной крыши: чертежи и фото плана ниже.
План чертежа стропил
Виды стропильных систем мансардных крыш
Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:
- Висячую конструкцию . Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил - на коньковый элемент ;
- Наслонную конструкцию . Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.
Стропильные системы для мансард могут быть при монтаже :
- конструкции;
- кровли;
- Ломаной двухскатной;
- кровли;
- конструкции;
- Купольной системы (конусной);
- Сводчатой системы.
Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

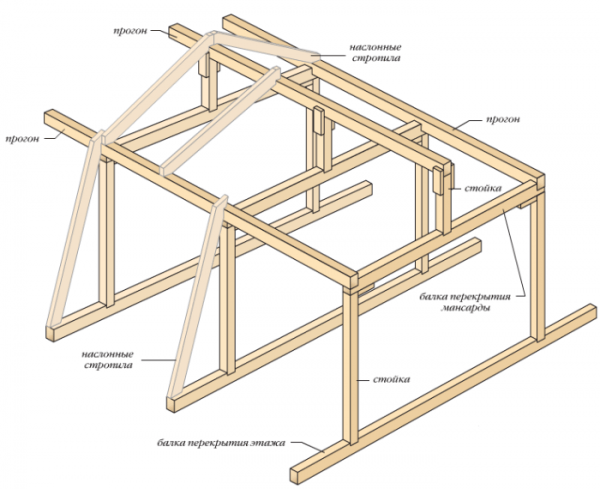

Наслонные стропила
Установка стропил мансардной крыши и расчет шага
Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов необходимо устанавливать стропила для мансардной крыши следующим образом:
- Под . Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
- Под . Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
- Под . При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
- Под . Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.
Кроме того, большое значение при расчете шага имеет уклон ската кровли . Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.
Шаг стропил
Как вынести стропила за линию стены
Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.
При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.
В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо , так как к бетону анкерами будут крепиться балки перекрытия.
При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона - не менее 400 сантиметров.
Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:
- Установить внешние перекрывающие балки , сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
- Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
- Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
- Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
- Установить временные распорки для монтажа угловых стоек;
- С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
- В центральной части фронтонов мансарды смонтировать две опоры ;
- Установить прогоны на опоры , жестко прикрепив их уголками;
- Противоположные опоры соединить брусками , их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
- Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
- Из обрезных досок следует изготовить шаблоны , по которым потом монтируются противоположные фермы:
- Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда . Отметить по размеру линии пазов для устранения излишков;
- Установить стропильные ноги с торца , а затем с нижнего уровня мансарды;
- Далее по шаблону установить верхнюю часть стропильного каркаса;
- Во избежание провиса ригелей необходимо к фермам крепить бабки снизу - шарнирным способом, сверху - жестким креплением .
Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.
Вынос стропил за стену
Как рассчитать стропильную систему
Перед расчетом стропильной системы необходимо определенно знать форму крыши.
При этом следует учесть, что для комфортного проживания в мансардном помещении высота стен комнаты должна быть не меньше двух метров, а длина - от трех метров .
Проект мансарды подразумевает расчет стропильной системы, соответствующей размерам и нюансам здания.
Если предусмотрена наслонная система, то необходимо устанавливать дополнительную опору .
Кроме того, следует иметь ввиду:
- Коньковую балку необходимо монтировать при длине кровли более семи метров , так как она значительно утяжеляет конструкцию;
- Не стоит забывать об оконной системе в крыше, для которой необходимо дополнительно сооружать каркас ;
- Обязательно учесть нагрузки со стороны климатических факторов : ветра, снега, которые могут иметь значение для определения свеса кровли;
- Массу кровельного пирога , которая определяется из расчета одного кв. метра всей его конструкции. При этом необходимо результат умножить на коэффициент (от 1,5 до 3), для запаса прочности.
Кроме того, следует учитывать особенности настила и эксплуатационных качеств кровли.

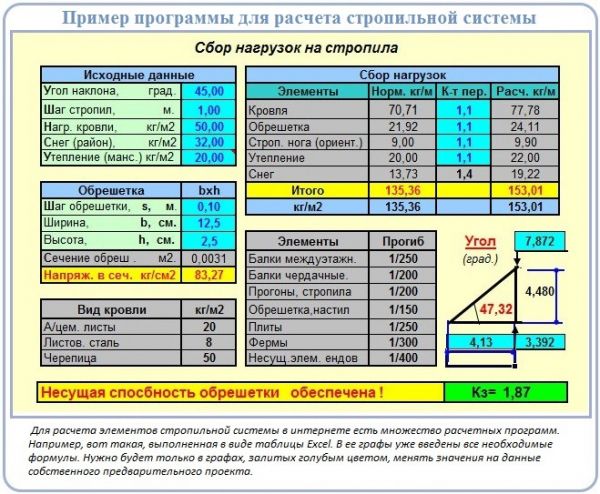

Пример расчета
Монтаж стропильной системы
Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги. Важно учитывать .
- Отметить в центре балок место установки конькового элемента и опор;
- На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
- Первую пару стоек скрепляют затяжками из брусков;
- На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
- Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
- Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.
Другие фермы выполняются аналогично и закрепляются между собой прогонами . Расстояние между фермами может быть от 60 ми до метра.
Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами . Далее устанавливается обрешетка.
Монтаж стропильной системы
Схема монтажа
Установка обрешетки мансардной крыши
В зависимости от того, какое предусмотрено внешнее кровельное покрытие, существует два варианта обрешетки: сплошная и разреженная .
Сплошная чаще всего монтируется при покрытии :
- Рулонном . Обрешетка в таком случае устанавливается в два настила: нижний - шагом в 30 см из брусков 20 см, верхний - из досок 50х20, которые прибиваются под углом по отношению в нижнему настилу в 30-45°;
- Шифера плоского асбестоцементного;
- Гибкой черепице .
Разреженный тип устанавливается при:
- Стальном, металлическом покрытии . Бруски, сечение которых 5х5 см, шагом 20-30 см укладываются перпендикулярно стропилам. Монтаж производится от карниза вверх. На свесе монтируется настил из досок шириной 70 см. Вдоль конька и ребер крепятся бруски, соединенные встык;
- Металлочерепице ;
- Асбестоцементном шифере ;
- Глиняной черепице .
Шаг укладки обрешетки, толщина досок напрямую зависят от кровельного покрытия и рассчитываются индивидуально в зависимости от нагрузки и особенности укладки.
ВНИМАНИЕ!
Прибивать бруски разреженной обрешетки следует со смещением, чтобы стыки в рядом расположенных рядах не были расположены на одном брусе стропильной ноги.
Доски для обрешетки должны быть немного меньше длины ската .
Обрешетка
Заключение
Таким образом, имеет свои особенности монтажа. Их необходимо учитывать, так как мансарда - это дополнительной место для проживания, и оно должно соответствовать всем критериям заданной функции.
Полезное видео
В данном видео вы узнаете всё о стропильной системе мансардной крыши:
Вконтакте
Warning
: Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php
on line 2580
Warning
: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php
on line 1802
Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.
Стропильная система мансардной крыши — чертежи
Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).
СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.
На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.
Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.
Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.
Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.
В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.
Цены на брус
Типы мансард
Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.
Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.
На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.
Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.
Крыша мансардная с двумя скатами
Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.
Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.
Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.
Ломаные кровли мансардного типа
По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.
Мансардная крыша ломанная — чертеж
Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.
Крыши четырехскатные (вальмовые) мансардные
Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.
Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.
Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.
Стропильная система мансардной кровли
При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.
При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.
Висячие и наслонные стропила — пример чертежа
Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.
Таблица. Основные детали системы стропил.
| Элемент | Описание |
|---|---|
| Мауэрлат | Это брус (или доска), который фиксируется на верхней торцевой части несущей стены строения. На нем будут крепиться стропильные ноги. Он играет роль опоры и будет передавать всю нагрузку от кровли стенам здания. |
| Стойка | Любая вертикально расположенная балка, которая выступает в роли опоры для стропильных ног. |
| Перекрытия | Это ряд балок, уложенных горизонтально и формирующих пол мансардного этажа. Также они играют роль потолка первого этажа строения. |
| Ригель | Эти балки располагаются горизонтально и являются дополнительными укрепляющими и опорными элементами для стропил. Также могут носить название «затяжки». |
| Стропила | Также носят название «стропильные ноги». Именно они образуют каркас кровли и придают ей форму. Сверху на них будут крепиться влагозащитные материалы, обрешетка и кровельное покрытие. |
| Обрешетка | Множество брусков или листы фанеры, которые крепятся на стропила. Именно на них непосредственно будет фиксироваться кровельный материал. |
| Подвеска | Доска, которая помогает распределять нагрузку. Устанавливается под ригелем или затяжкой. |
| Кобылка | Доска, которая формирует свес крыши, закрепляется в нижней части стропильной ноги. |
Цены на доски строительные
Доски строительные
Требуемые расчеты
Чтобы при конструировании мансарды не допустить ошибок, важно провести ряд предварительных расчетов. В зависимости от выбранного типа стропильной системы и вида кровли, они могут отличаться. Проще всего воспользоваться какой-либо специальной программой, но можно попытаться сделать все расчеты вручную.
Важно определить площадь итоговой кровли, размеры мансарды, ширину перекрытий. Расчет производится на основе следующих данных:
- длина и ширина дома;
- объемы осадков в зимний и летний период (это поможет выявить требуемый угол ската крыши);
- ширина стыков между частями перекрытий.
Пример расчета шага стропил в программе «Стропила 1.1»
Рассмотрим пример расчета: длина дома – 12 м, ширина – 3 м. Количество осадков в данной местности сообщает, что требуемый угол наклона кровли должен быть около 40 градусов. Расчет производится по формуле Нк = L х tgА , где Нк – нужная высота, L – ½ ширины строения, tgА – тангенс угла. Итого: Нл = 3/2 х tg40 = 1,26. Значит, рекомендуемая высота крыши должна составлять 1,26 м.
На заметку! Чаще всего при устройстве мансардных крыш владельцы останавливают свой выбор на ломаных стропильных системах. С методикой расчета параметров в этом случае можно ознакомиться в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.
Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.
Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.
Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.
Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.
Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.
Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.
Чертеж — размеры мансардной крыши
Первый расчет выполняется с использованием значений геометрических размеров кровельной системы. Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:
Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.
По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.
Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.
Из чего строить крышу?
После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.
Отправляйтесь за приобретением необходимых приспособлений.
Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.
Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.
Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.
Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.
Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.
Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.
После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.
Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.
Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.
Порядок возведения крыши
Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.
Первый шаг
Закрепите мауэрлат на верхнем обвязочном брусе.
Второй шаг
Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).
Третий шаг
Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.
Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.
Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.
Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.
При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.
На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.
Изоляционные работы и финишная отделка
В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.
Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.
Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.
Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.
В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.
Укладка кровли на мансардную крышу
В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.
Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.
Удачной работы!
Видео – Ломаная крыша своими руками
