Кровельная проходка – гарантия герметичности вашей кровли. Конструкции и монтаж кровельных проходок Кровельный проход

Крыша выполняет защитные функции, и в первую очередь призвана обеспечить водонепроницаемость. Для этого кровельное покрытие должно быть герметичным.

Чтобы вывести на крышу трубу дымохода, вентиляционную шахту, приходится делать отверстие в . Узлы, обеспечивающие герметичность примыкания к кровельному материалу – как раз и есть кровельная проходка.

Перепад температур за короткое время станет причиной образования конденсата на слое, и если время года холодное, влага превратится в лед, разрушая материал.

Специальная кровельная проходка надежно защитит место вывода на крышу различных коммуникаций на любой поверхности крыши – нужно лишь подобрать подходящий вид.

Виды кровельных спецпроходок:

для вывода труб, антенн, флагштоков;
кровельных люков;
вентиляции внутренних помещений;
вентиляции подкровельного пространства;
канализационной вентиляции.

квадратная;
прямоугольная;
круглая;
овальная.

И это не единственное преимущество готового узла: его можно использовать на крышах с любым .

Эластичный силикон обеспечивает полнейшую водонепроницаемость, кроме того, проходка такого типа проста в монтаже, долго служит, устойчива к агрессивной среде, выдерживает температуру до +260 градусов.

Конструктивно универсальный узел состоит из силиконовой пирамиды с усеченным конусом на алюминиевом основании – фланце.

Диаметр кольца нужно выбрать на 20 процентов меньше, чем сечение трубы, затем натянуть уплотнитель.

Если дело не спорится, специалисты советуют воспользоваться мыльным раствором для уменьшения трения – это поможет надеть универсальный уплотнитель на трубу коммуникации.

На место стыка с кровлей наносят тонкий слой герметика, затем края фланца, плотно прижатого к кровельному покрытию, фиксируют шурупами.

Вместо силикона может использоваться резина, имеющая меньший срок эксплуатации и выдерживающая температуру до 135 градусов.

Благодаря своим преимуществам универсальный уплотнитель пользуется большой популярностью.

На выбор кровельной проходки имеют влияние разнообразные факторы.

Самые важные из них:

угол наклона скатов крыши;
расстояние от до монтируемой проходки;
вид кровельного покрытия;
толщина кровельного пирога;
диаметр выводящейся трубы.

Через данный проходной элемент выводятся газы с высокой температурой, поэтому особое внимание следует уделить обеспечению пожарной безопасности.

Основные требования к узлу:

присутствие предписанного зазора между дымоходом и горючими материалами кровли;
через кровельный пирог труба дымохода должна проходить в отдельном металлическом коробе;
на опасном участке необходимо заполнить короб огнестойким материалом.

Вентиляционная проходка

Производители выпускают несколько видов вентиляционных проходок. Отличие – в способе управления воздушным потоком.

Варианты устройства:

без клапана. Не оказывает влияния на проходящие потоки воздуха;
с клапаном на ручном управлении – дает возможность отключить вентиляцию канала;
с клапаном, приводимым в действие специальным автоматическим механизмом. Более сложная конструкция позволяет управлять клапаном дистанционно.

Где расположить

Крыша – сложная конструкция, и монтаж проходки в любом месте вызывает определенные трудности.

Если поместить трубу дымохода на скате , существует опасность образования снеговых карманов и, как следствие, – протечек.

Коньковое же расположение трубы подразумевает изменения в .

Конструкция стандартной кровельной проходки

Узел прохода через крышу состоит из двух частей. Каждая составляющая включает изоляционные наружный и внутренний контуры, обеспечивающие огнестойкость и устойчивость к перепадам температур.

Проходка выполняется из металла (стали) толщиной не менее 1 мм с покрытием термостойкой эмалью. Конструкция для мягкой кровли может быть выполнена из оцинкованной стали, ее выполняют с помощью плит минеральной ваты, защищенных стеклотканью.

Монтируется проходной элемент непосредственно на крышу, на железобетонный или металлический стакан – в зависимости от того, из какого материала сделано основание – с помощью опорного фланца.

Проходку окружают металлической «раскладкой» с полиэстеровым покрытием в цвет кровли: такая конструкция предусматривает отверстие под дымоход и специальные загибы краев.

Во избежание нарушения герметичности крыши нужно не только выбрать нужный тип кровельной проходки, но и технически грамотно смонтировать узел. Установщики котельного оборудования, а также кровельщики знают все тонкости своего дела, поэтому лучше доверить установку такого важного элемента специалистам.

Как известно, проходка через кровлю выглядит как узел прохода, который используется для установки стальных вентиляционных шахт в местах их расположения в кровельных покрытиях самых разных по конструкции и назначению сооружений.

Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка кровельная должна располагаться на железобетонных стаканах. Фиксирование ее осуществляется навернутыми на предусмотренные в конструкции анкерные болты гайками. Теплоизоляционным материалом выступает плита, состоящая из минеральной ваты и стеклоткани.

Особый механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

«открыто»;
«закрыто».

Ни в коем случае нельзя допускать того, чтобы движущий механизм клапана находился ниже, чем кольцевая муфта, поскольку это может стать причиной накапливания в системе конденсата.

Обычно проходка кровельная устанавливается в зданиях, имеющих одну из двух типов вентиляционных систем:

естественную вентиляцию;
принудительную вентиляцию.

Также в процессе проектирования того или иного сооружения на выбор определенной системы вентиляции огромное влияние оказывает целый ряд факторов, к которым относятся такие, как, например, показатели влажности, наибольшая и наименьшая температура воздуха и пр.

При этом проходка кровли рассчитывается посредством рассматривания двух основных показателей:

Кровельный угол наклона.
Интервал от проходки до кровельного конька.

В состав проходного узла входит патрубок, соединенный с фланцем опоры. Этот фланец выполняет крепежные функции и применяется для фиксации проходки кровли к железобетонному стакану. Фланец, расположенный снизу, служит для закрепления клапанов и воздуховодов, верхний же используется в том случае, когда применяется шахта, имеющая круглое сечение. Чтобы зафиксировать расчалки, расположенные на покрытии кровли, необходимо использовать особые кронштейны, а в шахте для этого следует применять хомуты.

Эксплуатационные свойства проходок кровли

Если проход кровли имеет ручной привод, то работать он должен стабильно, чтобы не возникало необходимости время от времени переключать режимы.

Как правило, ручной привод состоит из:

портяного полотна;
механизма управления;
тросика;
противовеса.

Дополнительную защиту от попадания воды кровельному покрытию придаст монтаж такого элемента системы, как юбка. Если есть надобность, проходки кровли можно оснастить специальным элементом, целью которого будет сбор конденсата. Эту деталь можно просто приварить к патрубку, и тогда она не допустит проникновения под кровлю влаги, идущей из смеси газов и воздуха.

Имеется также определенный ряд факторов, непосредственно влияющих на то, нормально ли будет работать как обычная проходка, так и кровельная проходка угловая. Согласно этому ряду требований сначала нужно определиться с исполнением определенного узла в соответствии с климатическими особенностями, а затем принять во внимание и иные варианты, например, можно ли будет применить уплотнитель для кровельного узла и в каком количестве его можно использовать.

При изготовлении проходок кровли принято брать в качестве основного материала черную толщиной от 1,5 до 2 миллиметров.

Узлы прохода через кровлю также можно монтировать при помощи нержавеющей стали, которая бывает двух категорий:

нержавеющая сталь, имеющая толщину 0,5 миллиметра;
нержавеющая сталь, имеющая толщину 0,8 миллиметра.

На данный момент в производстве существует 11 вариантов размера проходок кровли. Однако иногда изготовители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

Основная цель кровельной проходки – правильно выполненное выведение системы вентиляции на кровлю определенного сооружения. Это в существенной степени способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

Также на сегодняшний день существует богатый выбор приточных систем, в процессе установки оснащаемых качественной звукоизоляцией.

Из чего состоят кровельные проходки?

Конструкция стандартных узлов включает в себя две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет особый изоляционный слой, выполненный с применением полотна из базальта, стойкого к огню и температурным перепадам.

Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрываемой черной эмалью, стойкой к высоким температурам, благодаря чему узлы способны переносить воздействие вплоть до 600 градусов. Согласно некоторым эксплуатационным нормам, а к тому же техническим характеристикам и желаниям застройщика материалом для проходок может выступать и нержавеющая сталь. Толщина ее при этом может быть равна от 1 до 2 миллиметров.

Производство кровельных проходок должно быть неразрывно связано с учетом трех следующих критериев:

Кровельный угол наклона.
Толщина пространства под кровлей, а также кровельных стропил.
Материалы, применяемые в качестве основы для устройства стропильной системы, потолка здания и самой кровли.

Чтобы через кровельную проходку не проникала появляющаяся после осадков влага, необходимо использовать особые «раскладки», которые выглядят как металлическая полоса, оснащенная отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «раскладки» обычно выступает полиэстер, причем будет правильно применять тот цвет, который будет соответствовать цвету покрытия кровли. Находится этот элемент между коньком крыши и узлом прохода, охват которого должен осуществляться «раскладкой» с каждой из сторон.

Монтаж кровельной проходки, подробное видео:

Выбор кольца уплотнителя выполняется на основе расчета, согласно которому размер диаметр полученного отверстия должен быть примерно на 20% меньше, чем диаметр трубы, идущей через кровлю.
На трубу натягивается непосредственно сам уплотнитель. При возникновении трудностей можно применить мыльный раствор.
Уплотнителю придается форма основания путем его прижатия к крыше. В процессе фиксации фланцевых краев можно воспользоваться инструментами.
В пространство под фланцем наносят особый герметик.
Крепление фланца осуществляется шурупами, которые должны находиться на расстоянии 35 миллиметров друг от друга.

На этом устройство кровельной проходки завершено.

Эти данные следует применять, выполняя вывод на поверхность кровли вентиляции и дымохода. Важно помнить, что при использовании кровельных проходок сделать это можно будет не только просто, но и качественно, более того, никакого вреда самой кровле это причинить не сможет. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура. От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Проход дымохода через черепичную кровлю

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена .
Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее . Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41— 03— 01— 2003 . Работы по монтажу дымохода понадобится в следующих случаях:

при строительстве кровли;
при ремонте кровли;
при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск пр отечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной . Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5— 7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку .

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать , что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

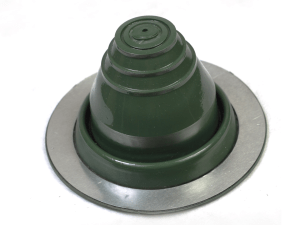

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

стойкость к химическим и ультрафиолетовым воздействиям;
стойкость к перепаду температур, от — 50 до + 130 градусов;
гибкость;
широкая цветовая гамма — их можно подобрать под любой цвет крыши;
эстетичность, возможность придания законченности покрытию;
благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
Универсальная проходка, которую можно подогнать под любой диаметр тр убы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

если приобретен универсальный вариант, с него срезается лишняя часть;
далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок .

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь .
Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой , на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5— 7 см.

Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

Строение кровли включает в себя много конструктивных элементов: несущая конструкция всей крыши, утеплительный слой, слой гидро- и пароизоляции, различные аксессуары, к которым можно отнести и кровельную проходку.

Надежность "кровельного пирога" обеспечивается надежностью каждого из элементов.

Функция, которую осуществляет узел прохода, заключается в обеспечении герметичного соединения различных сквозных элементов и крыши.

Совсем недавно вопрос герметичности дымоходов и прочих элементов решался сообразительностью и паклей, но сейчас различными производителями предлагается широкий спектр унифицированных узлов, которые обеспечивают герметичность в любых климатических зонах и условиях.

Само собой очевидно, что кровельная кладка должна быть герметична на всей площади — влага, которая образуется в ходе образования конденсата не повредит крыше и останется на кровельном покрытии.

Если же влага попадает внутрь, то при замерзании она может разрушить структуру кровли.

Во избежание этого необходимо обустроить под кровлей тонкий слой вентиляции.

Для того, чтобы проложенные через всю толщу крыши коммуникации были герметичны, в стыках используют кровельную проходку.

Она полностью исключает возможность проникновения влаги под кровлю.

Кровельной проходкой принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и пр.

Конструкция в общем виде представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонную втулку в крыше.

Толщина стенок металлической конструкции должна быть не более 1 миллиметра.

Иногда вместо железобетонных втулок используют металлические стаканы.

При закладке втулок из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

Виды кровельных проходок

Прежде всего, зависит от типа возможных коммуникаций:

Проходка кровельная угловая

трубопроводы, флагшток;
вентиляция канализационных сливов, которая устанавливается для предотвращения запаха канализаций;
различные люки в кровле, которые выполняются с целью доступа на крышу для ремонтных работ и обслуживания дымохода;
устройство вентиляции внутренних помещений жилища.
трубопроводы и воздуховоды подкровельной вентиляции для удаления лишней влаги;
для печной трубы.

Узлы прохода могут иметь различные сечения.

Это зависит от типа крыши и от типа установленной кровли.

По виду различают:

квадратные;
круглые;
прямоугольные;
овальные.

Кровельная проходка управляет потоками воздуха с использованием следующих средств:

устройство без клапанов, когда циркуляция воздуха ведется постоянно;
клапан ручного устройства, который можно открыть или закрыть в любое время;
дистанционное устройство клапана с возможностью автоматизации.

Следующие параметры кровли влияют на выбор кровельной проходки:

кровельное перекрытие и его величина;
расстояние от конька до ската кровли и до места, где будет организована проходка;
скат и его угол наклона относительно конька;
наличие чердачного помещения и его площадь;
материалы, из которых устроена крыша;
размер коммуникаций под соединение.

Все перечисленные критерии очень важны, требуется обязательный учет каждого из пунктов, иначе могут возникнуть затруднения на всех этапах установки.

Универсальная проходка

Кроме специализированных, можно также купить и универсальные изделия.

Чаще всего они используются для герметизации стыков под антенны и светильники.

Универсальная конструкция представляет собой ступенчатую гофру, которая по форме напоминает пирамиду.

Расширение гофры закрепляется в жесткий полимерный фланец, а к концу сужается.

Верхняя половина выполняется из силикона, а фланец может быть и алюминиевого исполнения, когда требуется более жесткое крепление.

К основным плюсам такой конструкции можно отнести следующие:

снижают вибрацию от ветра;
обеспечивают герметичность электрических подводов светильников, защищают от окисления;
простота установки, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, выполняются в различных цветовых гаммах.

Борге

Ассортимент проходок Борге представлен двумя видами изделий:

прямого типа для крыш без уклона или с минимальным уклоном;
для скатных кровель под углом в 20 градусов.

Положительные стороны :

долговечность использования, отличные показатели качества. Алюминий и полимерная резина очень устойчивы к перепаду температур от минус 60 до плюс 70 градусов.
Также данному виду проходок не страшны кислотные дожди, коррозионные среды и ультрафиолетовое излучение;
установка не требует специальных умений и навыков. Требуется простой расчет и минимум инструментов;
огромный диапазон конструктивного исполнения;
данная проходка имеет пять цветовых разновидностей, привлекательный эстетичный вид.

Мастер флеш

Такая проходка может быть применена к любому типу кровли - шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Используется для прямых крыш и для крыш с уклоном.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Особенности монтажа

Кровельная проходка под организацию дымохода должна отвечать всем требованиям пожарной безопасности, так как процесс отвода дыма от сгорания сопровождается нагревом дымохода.

Температура передается кровле.

Чтобы крыша не перегревалась, вокруг дымохода устраивается проходка.

Пожарные требования предъявляются в основном к крышам, которые произведены из дерева, но ко всем без исключения крышам с кровельной проходкой предъявляются следующие требования:

между кровлей и дымоходом должен быть обязательный зазор, в котором и устанавливается диаметральная проходка, отводящая температуру;
дымоход в участке соединения с кровлей обрабатывается асбестом или другим несгорающим материалом;
стакан кровельной проходки заполняется несгорающим теплопроводным материалом, что-то типа минеральной ваты.

Обычно узел прохода под дымоход устанавливается на коньке или на любом скате.

Как правило, при устройстве проходки на коньке изменяется стропильная система, а при установке на скате, за дымоходом может накапливаться лишний снег.

Под коньковую балку устанавливается герметичный слой.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей крыши, а это очень важный фактор, который влияет на целостность всей крыши.

Использование этой статьи позволит строителю использовать необходимые изделия и почерпнуть навыки, которыми нужно пользоваться при выборе.

Видео о монтаже кровельных проходок.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
разрушением кирпичной кладки дымохода;
повышенной коррозией металлической трубы;
намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.
