Надежный, стильный и долговечный колпак для дымохода можно как приобрести, так и изготовить самостоятельно. Причем многих привлекает именно второй вариант, ведь это еще одна возможность помастерить, проявить смекалку и придать экстерьеру своего дома еще один оригинальный штрих. Пусть такой дымоход не будет иметь идеальных швов и доведенного до совершенной геометрии каждого миллиметра, смотреться таковой будет все равно хорошо, «по-родному», и издалека небольшие погрешности не будут заметными.
Только для начала определитесь, что именно вы хотите получить в результате: простой, но симпатичный классический колпак на трубу дымохода или более сложную конструкцию с дополнительными функциями и креативным дизайном. И то, и другое – воплотимо в жизнь! А мы подробно расскажем, как изготовить каждый из этих вариантов и что вам для этого понадобится.
Придумали колпак на трубу уже очень давно. Это решение позволяет не только придать дымоходу декоративные свойства, но и важные практические:
Самая главная и первая задача колпака на дымоход – защита последнего от внешних природных явлений: снега, дождя, сильного ветра и излишней вентиляции. Второстепенная – служить дополнительным украшением крыши. Поверьте, фантазия современных дизайнеров, как никогда, поражает воображение! И некоторые шедевры домашнего и промышленного мастерства притягивают взгляд уже издалека.
Тем более, что каждая деталь может иметь свою форму, придавая при этом дымоходу особенно декоративный оригинальный вид. Но, какой бы формы вы ни изготовили колпак, главное, чтобы он защищал дымоход от осадков и ветра, не позволяя погодным условиям разрушить его стены. И при этом сам оказался долговечным на практике, ведь условия его эксплуатации просто-таки экстремальные!
Подбирать колпак на дымоход нужно в соответствии с диаметром отверстия и типом канала:
- если печь в доме отапливается газом, тогда колпак должен быть выполнен из хромоникелевой кислотостойкой жести;
- если топится камин, котел или печь твердым топливом или дровами, тогда лучше ставить не стационарный колпак, а съемный, чтобы тогда было легко проводить ревизию.
Всего классификации колпаков на дымоход нехитрая: с квадратным основанием или круглым, из черной или хромоникелевой жести, стационарный или откидной. Также немало сегодня изготавливается только колпаков вообще без основания – их закрепляют прямо на дымоходном канале. В России же наиболее популярны такие формы колпаков:
Имеет также значение архитектурная форма колпака:
- Многоскатная флюгарка обладает отличной защитой от попадания в дымоход снега и прочих осадков.
- Дымник с флюгером смотрится особенно эффектно, на такой специально устанавливаются металлические фигурки предметов для животных.
- Колпак с плоской поверхностью чаще всего устанавливается для зданий в европейском стиле.
- Становится также популярным колпак с открывающейся крышкой, которая помогает производить беспрепятственно профилактику и обслуживание дымохода.
- И наконец дефлектор, который оснащен открывающимся вентиляционными отверстиями, призван значительно улучшить тягу.
Если вы заметили, колпаки на дымоход используются не всегда. Например, в местностях, где почти нет ветра и редко бывают осадки, колпак и вовсе отсутствует на дымоходе. Но для российских широт с соответствующим климатом такой кровельный элемент необходим.
6 самых удачных конструкций колпаков на дымоход
Достаточно благородный и современный вид у дымников и флюгарок, которые сделаны из нержавеющей стали или оцинкованного железа. Если таковые при этом они еще и покрыты цветным полимерном, тогда смотрятся особенно красиво. Но, если добавить еще немного смекалки и придать дымнику декоративности, крыша дома станет напоминать сказочный дворец. И даже стандартная флюгарка выглядит как еще один маленький домик на трубе.
Европейский колпак: зарубежный минимализм и практичность
Европейские колпаки имеют вид обычно закругленный, больше предназначенный для предотвращения образования конденсата. К примеру, из стального листа и собственноручно изготовленных держателей получается вполне элегантный дымник этого типа:
А теперь – шаг за шагом, как в нашем мастер-классе:
- Шаг 1. Возьмите обычный металлический лист и аккуратно, не ломая его, согните вокруг трубы (можно прямо по контуру дымоходной).
- Шаг 2. Приделайте ножки, за которое колпак будет крепиться непосредственно к трубе. Проще всего привлечь к этому процессу сварщика или задействовать специальный станок. Или же проделайте поперечные разрезы (не до конца), и при помощи пассатижей аккуратно отогните полосы.
- Шаг 3. Эти же разрезы вы можете делать не поперечные, продольные, если кусок достаточно длинный, а зонтик вам нужен меньшего размера. Тогда на их краях вырежьте прямоугольник, и оставьте по центрам хвосты. Далее сверните лист в полукруг и уже нажмите хвосты хомутом.
- Шаг 4. Согните ножки также аккуратно, как колпак, чтобы сгиб получился плавным.
- Шаг 5. Для монтажа такого колпака на трубу можете использовать обычный хомут для дымоходных труб.
Интересная задумка, не правда ли? Поэтому, если вы никогда не изготавливали из металла подобные изделия, то мы советуем вам начать именно с такого варианта. Это просто согнутый полукруглый лист, у которая всего четыре ножки. Из всех материалов вам понадобится только кусок листового металла и диск для болгарки.
Классический зонтик: гармония эстетики и надежности
Изготовление стандартного зонта для дымохода не займет у вас много времени:
Установить самодельный зонт на трубу дымохода также не составит особого труда:
Вот видео-инструкция изготовления подобного простого, но элегантного зонта на дымоход:
Колпак с искрогасителем: как создать преграду для искр
Дополнительно конструкцию стандартного колпака нередко оснащают сеткой-искроуловителем, которая, как бонус к основным своим функциям, не дает птицам попадать внутрь дымохода (и разносимому ветром мусору). Но при этом сама сетка должна обладать достаточно крупными отверстиями, чтобы дым потом легко выходил из трубы.
Вот пример самой простой установки искрогасителя на дымоходную трубу:
Особенно красивыми и заметными издалека получаются медные колпаки-искрогасители:
К слову, медные колпаки – вовсе не предмет роскоши. Что касается материала изготовления, действительно наиболее подходящий вариант для колпака – это медь, которая не только долговечна, но еще и эстетична.
Задействовав медь, создают особо эффектные акценты на крыше, которые подчеркивают статус хозяев дома. Но, если вы решите изготавливать колпак именно из этого материала, учитывая, что тогда все его составляющие должна быть тоже медными (даже крепление). Ведь, соприкасаясь с другими материалами, медь вызывает нежелательные химические реакции, например, окисление. Зато с годами медный колпак приобретет ценный благородный оттенок.
Колпак на керамическую дымоходную трубу: прибегаем к хитростям
А теперь перейдем от распространенных металлических дымоходных труб – к керамическим и кирпичным.
Основная проблема изготовления колпаков на керамические трубы заключается в том, что на них любое приспособление довольно сложно закрепить. Поэтому предлагаем вам вот такое простое и элегантное решение:
Конечно, такой колпак – сезонное решение, но в период отсутствия отопительного сезона дымоход будет закрыт, в него не будет попадать дождь, заваливаться снег и забиваться мусор от ветра. А, самое главное, в такой дымоход не проберется зверек (еноты, к слову, только на вид очень милые), и птица не совьет свое гнездо. Т.е. благодаря такой нехитрой установке вы избавляете себя от множества проблем, которые обычно приходятся на начало отопительного сезона.

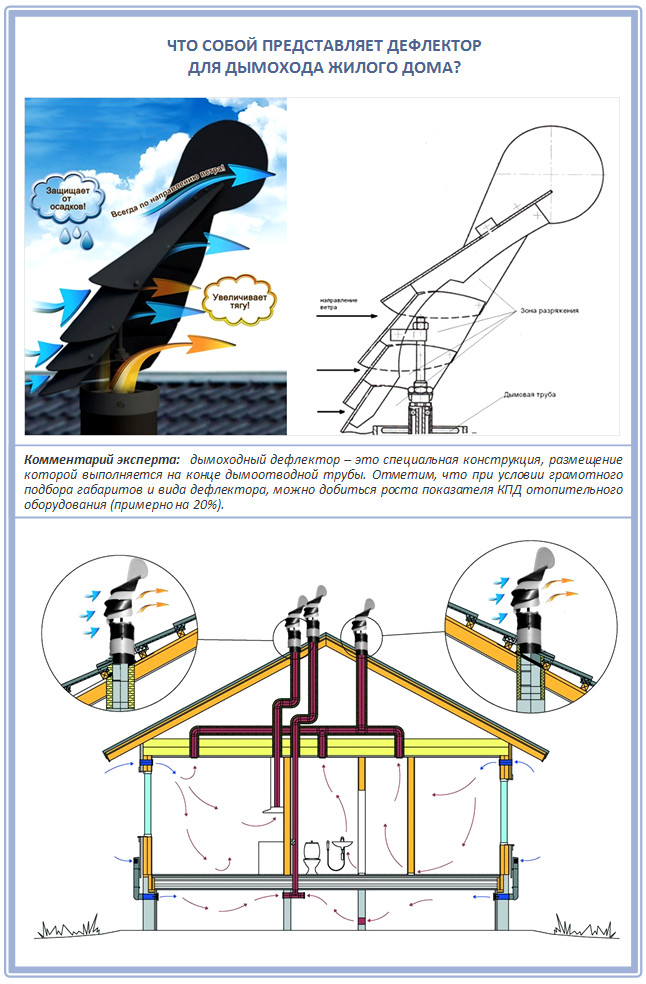

Колпаки-дефлекторы: создание нужной тяги
Современные колпаки-дефлекторы имеет массу преимуществ перед обычными козырьками, замечательно создавая тягу:
Вот более подробно о том, чем так ценен такой колпак и почему ради него стоит приложить все усилия и закупить качественный материал:
Самый простой козырек-дефлектор изготавливают всего из одного металлического листа:
Многоуровневый колпак для дымохода: архитектурные шедевры
Если вы мечтаете изготовить козырек на дымоход своими руками особенно прочный, «на века», то ниже проиллюстрированный вариант для вас как раз подойдет.
Для этой затеи вам понадобится квадратная труба 15х15 мм, стальные полосы и оцинкованная металлическая сетка с ячейками 25х25 мм, которая послужит отличным искрогасителем. Такой колпак будет состоять из двух отдельных элементов, которые между собой стянуты болтами. К самому дымоходу вы колпак тоже закрепите при помощи болтов.
Все, что вам понадобится – это варочные работы. Приварите крепление прямо на каркасе так, чтобы в момент установки на крыше вам осталось только подтянуть гайки. А все остальное – по инструкции:
- Шаг 1. Сделайте опору необходимой длины для прямоугольного основания колпака.
- Шаг 2. Сварите основание для стропильной системы верхней части козырька.
- Шаг 3. Изготовьте стропила угловыми.
- Шаг 4. Теперь на верхнем основании сварите монтажные профили под второй уровень и представительно проделайте отверстие 8 миллиметров.
- Шаг 5. Теперь затяните все это изнутри.
- Шаг 6. Верхний уровень делать уже намного проще. Ведь, по сути, он представляет собой всего лишь опорную раму.
- Шаг 7. Все открытые части козырька закрывайте оцинкованной сеткой (ее легче всего прикрепить на пластиковые стяжки).
- Шаг 8. Элементы кровли такого козырька тоже лучше сделать из оцинкованной стали.
- Шаг 9. Все соединения соберите на заклепки и промажьте силиконовым герметиком (только кровельным, ведь на верху трубы будет высокая температура из-за поднимающихся дымовых газов).
- Шаг 10. Теперь остается только покрасить ваш козырек, желательно молотковой краской. Она не выгорает на солнце и хорошо держится.
Вот устройство такого необычного двухъярусного колпака в пошаговых фотографиях:
Еще один хороший вариант защиты такого дымохода от попадания влаги и снега между контурами – создание бетонной шапки:
Отметим, что для многих подобный вариант завершения дымохода кажется удивительным: зачем при изготовлении колпака на дымоход делать при выходе еще и делать стяжку? На самом деле такая стяжка не позволяет искрам попадать в шахту, а дождевая вода стекает исключительно только на улицу.
Также подходящий вариант – изготовление такого колпака достаточно широким, чтобы полностью закрыть собой вход в трубу:
Изучайте наши мастер-классы, выбирайте подходящую конструкцию и делайте заготовку для будущего объекта собственной гордости!
С давних времен домовладельцы стремились облагородить дымовые трубы своих жилищ различными декоративными колпаками, флюгарками и зонтами. Но все эти насадки служат не только для красоты, кроме этого они выполняют и другие функции. Козырек на трубу – изделие незамысловатое, поэтому зачастую его изготавливают самостоятельно. Цель нашей статьи – рассказать о роли, которую играет колпак на трубу дымохода, как осуществить выбор той или иной насадки либо сделать ее своими руками.
Назначение и виды дымоходных козырьков
Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.
Колпак на трубу
Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.
Для чего же тогда нужны козырьки? Перечислим их основные функции:
- придают наружному участку трубы эстетичный вид;
- защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов;
- продлевают срок службы кирпичного дымохода, защищая его от осадков;
- увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.
Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:
- аналогичные промышленным вытяжным дефлекторам;
- флюгер – дефлекторы.
Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.
Поток воздуха от ветровой нагрузки
Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:
Колпак для дымохода
Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:
Корпус в виде полуцилиндра с лепестком флюгера
Виды колпаков для дымохода
Все остальные колпаки на дымоходы представляют собой самые разнообразные устройства, накрывающие собой срез трубы с определенным зазором для выхода продуктов горения. Разнообразие форм настолько велико, что все их перечислить попросту невозможно.
Колпак металлический с порошковой покраской
Зато список материалов, из которых козырьки изготавливаются, не столь уж велик:
- оцинкованная (кровельная) сталь;
- оцинкованный металл с порошковым покрытием полиэстер;
- нержавеющая сталь;
- медь;
- сплав титана с цинком.
Простейший зонт на дымоход, сделанный своими руками, чаще всего и выполнен из оцинкованной стали толщиной до 0.8 мм. Это наиболее доступный вариант, к тому же изделие служит достаточно долго – не менее 20 лет. Недостаток только один – оцинкованная поверхность быстро тускнеет от воздействия внешней среды и зонтик выглядит не очень эстетично. Этого недостатка лишен металл с порошковой покраской, из него тоже часто мастерят колпаки, хотя стоимость материала несколько дороже.
Колпак из меди
Про остальные материалы стоит лишь сказать, что они очень долго сохраняют презентабельный внешний вид, а срок службы изделий из них измеряется десятилетиями. Хотя медь на открытом воздухе тоже постепенно тускнеет. Недостаток нержавейки, меди и сплава состоит в их значительной стоимости. Еще дороже обойдутся эксклюзивные изделия с элементами ковки и флюгерами.
Колпак для дымохода своими руками
Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.
Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок. Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей.
Сопло с открытым верхом
Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:
Обледеневший зонтик дымохода
Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70-80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.
Примечание. , работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.
Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.
А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:
Защитный короб для дымохода
Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.
Как сделать зонт на дымоход?
В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:
Чертеж колпака
Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.
Расчет размеров колпака
Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.
Остальные операции производятся в такой последовательности:
- вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку);
- места соединения колпака просверлите и соедините на заклепках;
- выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками;
- четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками;
- установите готовое изделие на трубу.
Заключение
Конечно, многим домовладельцам гораздо удобнее купить готовый зонт либо заказать его мастерам, благо, что выбор подобных изделий весьма широк. В некоторых случаях иначе и не получится, например, собственноручное изготовление колпака в виде вращающегося дефлектора с флюгером вряд ли возможно. Но самые простые «грибки» сделать из оцинковки вовсе не сложно.
Хозяева домов зачастую прибегают к использованию элементов в виде различных колпаков и зонтов, служащих, как это кажется на первый взгляд, для украшения дымовых труб. В то же время такие насадки не только улучшают эстетическое восприятие строения, но и обеспечивают полезную функциональность. Обычно так называемый козырек для дымохода изготавливается собственными силами, так как для этого не требуется серьезных знаний и умений. Хотя наряду с простой конструкцией этих элементов встречаются достаточно замысловатые поделки, которые проблематично соорудить без соответствующего опыта.
Колпак на дымоход представляет собой устройство, предназначенное для защиты трубы от попадания влаги. Внешний вид таких козырьков может быть различен, что имеет зависимость как от предпочтений хозяина дома, так и от конфигурации трубы.
Включают в себя:
- зонтик – устанавливаемая на вершине колпака защита от осадков, посторонних предметов и проникновения птиц, внешний вид которой имеет форму пирамиды, конуса или соответствует другой геометрии;
- фартук – часть колпака, отвечающая за защиту верха трубы от стекающей с зонтика воды. Обычно установка этого элемента производится при оснащении прямоугольной или квадратной трубы. В результате гарантируется увеличение срока службы дымохода, так как удается практически исключить вероятность появления коррозии и грибка;
- кронштейны – крепежные элементы, представляющие собой металлические полоски, которые позволяют соединить козырек и фартук. Непосредственное крепление в данном случае производится за счет использования сварки.
Имейте в виду! Собрать колпак для дымохода вполне реально самому, но только в том случае, если вы хотите установить достаточно простой флюгарок. Модели, отличающиеся большей сложностью в плане конструктивных особенностей, гораздо выгоднее заказать или купить.
При наличии выбора лучше всего отдать предпочтение тем моделям, которые оборудованы открывающейся крышкой. Это позволит проводить профилактический осмотр дымохода и его чистку без каких-либо проблем, что связано с комфортом доступа.
Колпак на дымоход долгого срока использования может быть изготовлен только из железа, устойчивого к коррозии: оцинкованная сталь, алюминий и медь. В последнем случае предлагаемый металл обладает ярко выраженным декоративным характером, так как его переливы на солнце могут придать вашем дому определенную респектабельность.
Одевают оголовок на трубу дымохода чтобы гасить искры. Это одно из его предназначений. Поэтому качество железа должно быть хорошим, тем самым оно долго не прогорит.
Виды
В связи с тем, что дымоходы отличаются разнообразием форм и размеров, производители колпаков также предлагают широкий ассортимент продукции. Если вы решите украсить свое жилище и продлить срок жизни дымохода, то придется выбирать среди большого ассортимента флюгарок:
- Стандартные – зонт на дымоход в виде пирамидки, для изготовления которой используется листовой металл, а крепление к фартуку осуществляется посредством кронштейнов.
- Четырехскатные – устанавливается преимущественно на прямоугольные трубы, выполненные из кирпича. По форме соотносится с вальмовой крышей с четырьмя скатами.
- С полукруглым зонтиком – визуально отличается красотой, но обеспечивает недостаточную тягу. Преимущественно используется для установки на дымоходах домов, которые построены по европейским стандартам.
- Плоские – часто можно встретить на зданиях в стиле модерн. Имеет прямоугольную форму и отличается таким недостатком, как повышенная нагрузка на кронштейны, что в некоторых случаях приводит к их деформации. Это связано с плоской крышей колпака, которая не дает возможность скатываться снегу. Данный факт определяет возникновение упомянутой проблемы.
- Круглые с конусообразным зонтиком – модели без капельника, устанавливаемые на выполненные из нержавейки дымоходы круглого сечения.
Внимание! Зачастую флюгарки дополняются разнообразными элементами, обеспечивающими ту или иную функциональность: заслонки, откидные дверки и др. Такие детали, возможно, привносят определенную полезность в использование колпаков или декорируют их, но они также могут послужить причиной возникновения вибрации в дымоходе или появления посторонних шумов. В связи с этим не стоит покупать слишком мудреные дефлекторы.
Ниже рассмотрим, как сделать козырек на трубу дымохода разных видов.
Дефлектор «Цаги»: процесс изготовления
Изначально следует определить размеры как внутреннего, так и внешнего обхвата трубы. При этом необходимо соблюдать максимальную точность проводимых замеров. Затем печная вытяжка садится на трубу дымохода с соблюдением плотности такого соединения.
Размеры основных деталей должны находиться в пропорциональном соотношении с внутренним диаметром:
- входной патрубок одевается на трубу;
- диффузор, коим является внешний цилиндр, обязан иметь больший размер по сравнению с внутренним диаметром трубы (такое расхождение в среднем составляет 30%);
- размер крышки – 90% имеющегося диаметра трубы.
Правильный расчет параметров дефлектора может быть проведен только с помощью специальной таблицы.
Установка дефлектора является достаточно простой операцией, но в случае несоблюдения пропорций можно получить отрицательный результат такого монтажа в виде отсутствия требуемой тяги:
- Чертеж составляется на бумаге с учетом размера и формы колпака.
- С помощью лекал размечается металл, а затем производится нарезка деталей с использованием соответствующих ножниц.
- Полученные детали изгибаются для придания им нужной формы и соединяются посредством заклепок.
- Полностью дефлектор собирается на месте изготовления. На трубе дымохода закрепляется уже готовое изделие.
Имейте в виду! Монтаж дымовой шахты должен производиться с соблюдением высоты ее возвышения над уровнем крыши в пределах 2-х метров.
Как сделать прямоугольную вытяжную установку
Чтобы сделать козырек на дымоход, нам потребуется следующая схема работы:
- Взять лист железа и вырезать из него прямоугольник, оставив допуски по 10 см, которые необходимы для посадки данного вытяжного устройства на дымовую трубу.
- На каждой из сторон через одинаковые промежутки сделать надрезы, требуемые для формирования трапециевидных сегментов, которые получается, когда эти надрезы соединяются.
- Изготовить 4 стойки и осуществить их крепление к углам прямоугольника посредством заклепок.
- Сделать отверстие с помощью загиба кончиков.
- Вырезать еще один прямоугольник и изготовить из него арку с последующим креплением, что заканчивает процесс создания вытяжки.
- Произвести монтаж готового изделия на дымоходной трубе.
Оснащенный шатровой крышей дымник – это пирамидка, конструкция которой включает в себя 4 одинаковых треугольника. Что потребуется для того, чтобы сделать колпак на трубу дымохода своими руками?
Чтобы дымник получился соответствующих размеров, следует сначала сделать его чертеж на картоне. Затем вырезать детали, собрать модель и примерить ее к дымоходу. Далее надо двигаться по такой схеме:
- Перенесите сделанную развертку на металл, оставляя по краям кромки.
- С помощью специальных ножниц вырежьте заготовку.
- Прокуйте ребра развертки посредством киянки.
- Согните кромки и также прокуйте их. Для придания конструкции большей жесткости можно использовать проволоку, которую следует закатать в кромку.
- Методом простой фальцовки соедините развертку: согните края, загните высокую кромку (12 мм) так, чтобы она оказалась на короткой (6 мм), прокуйте фальц, достигая его смещения в одну плоскость с гранью.
- Вырежьте металлические полосы и соедините их со скатом крыши, используя заклепки.
- С помощью металлических штырей закрепите дымник на трубе.
Такой грибок на дымоход устанавливается легко и смотрится очень симпатично.
Дымник этого вида наиболее часто монтируется на металлических трубах, имеющих круглое сечение. Еще его называют зонт на трубу дымохода.
Как его смастерить:
- Используя сталь, начертите на ней круг, имеющий больший радиус по сравнению с радиусом трубы.
- Прочертите осевые линии, проходящие через центр круга, которые должны быть перпендикулярны друг другу. В точке пересечения одной из линий с окружностью (О1) установите ножку циркуля так, чтобы расстояние до другой ножки соответствовало радиусу окружности, и отметьте засечку (Б).
- Прочертите линию от засечки до центра окружности, что приведет к образованию сегмента, дающего возможность добиться небольшой конусности.
- Вырежьте полученный сегмент, не забывая о кромках (6 и 12 мм), которые необходимы для осуществления соединения в фальц.
- Сделайте конус из готовой детали и зафальцуйте кромки.
- С помощью заклепок прикрепите к конусу стойки, а затем смонтируйте дымник на трубе.
Так как сделать грибок на трубу своими руками требует определенной сноровки, стоит запастись дополнительным материалом, если придется что-то переделать.
Все конструкции можно применять не только на трубы дымохода, но и на вентиляционную.
Как известно, дымоходная труба в камине или печи – это одна из важных частей всей отопительной системы. Не менее важным является и козырек на дымоход, который влияет на правильный и постоянный отвод переработанных газов. Данный архитектурный элемент появился еще в древности, но и сегодня его используют за функциональность, практичность, а также за то, что благодаря ему получается завершенный внешний вид дымохода.
Приобрести колпак можно как готовое изделие, разных форм и дизайна, а можно и соорудить самому. Если для Вас, прежде всего, важно, чтобы козырек на дымоход был только функциональным, и не важен его внешний утонченный вид, то тогда такой элемент без проблем Вы сделаете своими руками. Это не сложно! Давайте учится вместе:
Главные характеристики козырька на дымоход
ВАЖНО! Главное назначение козырька — усиливать тягу, что происходить при помощи отклонений воздушного потока. Однако лишь «правильный» козырек будет защищать дымоходную трубу от снега и дождя. Кроме этого, важно и наличие в дымоходе защитной сетки — она препятствует случайному попаданию внутрь конструкции мусора и пернатых!!!
Функции козырьков:
- Повышение качества тяги;
- Повышение показателя КПД дымоходной трубы на 20%;
- от попадания внутрь трубы снега, дождя, а также мелкого мусора и птиц;
- Повышение прочности кирпичной кладки;
- Красивый внешний вид крыши.
Сделанный по всем правилам козырек над дымоходом будет являться надежной защитой, а также поможет предотвратить от завихрений и турбулентности воздуха, из-за которых происходит шум и вибрация в дымоходной трубе.
Установка козырька на трубу-дымоход
Сама по себе конструкция этой части дымоходной трубы не сложная. Она состоит из колпака, т.е. зонта, защищающего от снега/дождя, и капельника, с помощью которого отводится вода, стекающая с трубы. Также колпак не дает возможности образованию льда в зимние месяцы года, что в свою очередь предотвращает разрушение конструкции. Именно поэтому его и изобрели несколько столетий тому назад, одновременно с появлением дымоходных труб для печи. Без защиты в виде козырька в такую конструкцию часто попадал мусор, дождь, снег, птицы. И лишь с козырьком эта проблема перестала существовать. Прошло некоторое время, и козырек на трубу дымохода стал выполнять не только техническую функцию, но и стал украшать собой внешний вид кровли. Как самые первые, так и современные колпаки, часто выглядят как настоящее произведение искусства.
ВАЖНО! Бывает так, что две дымоходные трубы ставят на близкое расстояние друг от друга. В таком случае один козырек должен быть выше другого козырька на 50 см. Это поможет не понижать качество тяги в трубах.
Выбор материала для изготовления козырька
На сегодняшний день выбор материалов для козырька достаточно велик. Пользуются медью, алюминием, оцинковкой. Но, как правило, предпочтение все же отдают нержавейке с полимерным покрытием. Стоит отметить, что некоторые фирмы предлагают своим потребителям дополнительно установку не только защитной сетки, но и экранов, отражающих тепло. Такой экран защитит козырек от перегревания его полимерной поверхности.
Труднодоступное расположение козырька предполагает его стойкость к атмосферным осадкам. Именно поэтому этот элемент должен выполняться качественно, из самых стойких материалов. Таким материалом является медь.
Перед тем как приступать к работам по и козырька, рекомендуется правильно спроектировать все Ваши действия на листе бумаги. Не забудьте внести в проект капельник, который выглядит как юбочка. Данный элемент поможет предотвратить попадание снега, дождя на кладку дымохода с внешней стороны. В результате козырек надежно защитит дымоход как снаружи, так и внутри.
Козырьки бывают таких видов:
- Плоские
- В виде домика, с четырехскатной крышей
- В виде домика, с четырехскатной щипцовой кровлей
- С полукруглой крышей
- С флюгером
- Имеют крышку, которая открывается.
Виды козырьков по форме:
- Сводчатый (полуцилиндрический)
- Шатровый
- Четырехскатный
- Двускатный
- Шпилеобразный
- Четырехщипцовый
- Плоский.
Плоский козырек, сделанный из меди, как правило, ставят на крыши домов, выполненных в стиле Модерн. Европейский стиль постройки дома предполагает использование козырька с полукруглой крышей. А вот благодаря использованию козырька на дымоходе со щипцовой крышей происходит хорошее проветривание, а также надежная защита конструкции от заполнения ее снегом. В козырьке же со встроенным флюгером можно сделать специальную заслонку, благодаря которой продукты сгорания беспрепятственно будут выходить в ветреную погоду наружу. Флюгарка, которая может открываться, очень практичная в применении, так как с ее помощью можно производить без усилий.
v Использование козырька, снабженного элементами, которые легко снимаются, изготовленного на фабрике, дает хорошую тягу.
v В козырьке, сделанным самостоятельно, внешнее сечение делается больше внутреннего сечения трубы в 2-2,5 раза.
Начиная монтаж козырьков, нужно научиться разбираться и в причинах, по которым дымоходная труба задымляется. Это:
1). Не правильный диаметр дымоходной трубы.
2). Маленькая высота дымоходной трубы на крыше и не правильное ее размещение.
3). Задув холодного воздуха при усиленном порывистом ветре. При этом создается определенное давление на продукты сгорания, которые выходят наружу. Это приводит к падению тяги и внутри накапливается основная часть дыма.
Делаем козырек на дымоход самостоятельно
Итак, начнем: как сделать козырек на трубу дымохода самому? Есть не один способ изготовления козырька. Мы приведем в качестве примера лишь два способа.
Приступим к первому из них:
Для того чтобы изготовить колпак следует приготовить 5 элементов: металлический лист в виде прямоугольника, это может быть как оцинковка, так и медь, и 4 стойки. Далее проделываем следующее:
1). Вырезаем из листового металла прямоугольник. Он должен прикрыть отверстие трубы с достаточным запасом.
2). Делаем 4 стойки из стального уголка и на концах просверливаем отверстия для крепления.
3). Сгибаем стойки так, чтобы потом их закрепить заклепками на всех углах металлического прямоугольника.
4). Затем необходимо согнуть металлический лист в дугу, и уже готовый козырек поставить внутрь отверстия дымоходной трубы. Важно, чтобы концы стоек при этом плотно прилегали к дымоходным стенкам.
5). Потом сверлим отверстия в кирпичной кладке и крепим козырек гвоздями.
ВАЖНО! Козырьки на трубу дымохода на крыше необходимо размещать на расстоянии 10 метров от вблизи расположенных деревьев, проводов и других возможных преград. Если такой возможности у Вас нет, то тогда наружная часть дымохода должна быть выше на 1 метр.
Вот, второй пример:
В данном примере мы рассмотрим установление козырька на асбестоцементную трубу, диаметром 12 см.
1). Закрепляем стойки на нижний цилиндр болтами и гайками М6.
2). С помощью хомута прикрепляем верхний цилиндр, который расширяется к низу, к нижнему цилиндру.
3). Собираем обратный конус на фальцах.
4). Монтируем конусообразный козырек заклепками. Самостоятельно Вы можете сделать верхний цилиндр, конус обратный и козырек, используя алюминиевые заклепки с помощью сварки или заклепочника.
ОБРАТИТЕ ВНИМАНИЕ! Делая выкройку деталей козырька на дымоход, необходимо учитывать показатели диаметра трубы, при этом придерживайтесь и соотношения размеров элементов колпака.
Принцип работы козырька
1). Воздушные потоки обволакивают стенки верхнего цилиндра, нанося при этом ему удар.
2). Скользящий поток воздуха по поверхности цилиндра поднимается вверх, подсасывая дым, который выходит из дымохода.
3). при движении воздуха, которое становится более интенсивным в дымоходе после установки козырька.
Конструкция дымохода будет неполной и неэффективной без специального колпака, который представляет собой внешний элемент. Существуют разные варианты колпаков, отличающиеся комплексом особенностей. Для обеспечения наибольшей функциональности дымохода важно выбрать подходящую конструкцию.
Назначение и функции колпака на дымоход
Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.
Колпак на дымоход может стать оригинальным украшением кровли жилого дома
Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:
- защита внутренней части дымохода от влаги, мусора и пыли;
- усиление тяги в трубе для эффективного прогорания топлива в печи;
- эстетичное дополнение дизайна здания;
- продление срока эксплуатации дымохода в результате его защиты от осадков.
Колпак прямоугольной или квадратной формы - наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.
Материалы для дымника
Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.
Металл - практичная основа для дымника Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:
- сталь листовая;
- листовой алюминий;
- медный металлопрокат;
- нержавеющая сталь в листах;
- цинко - титановый сплав.
В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко - титанового сплава и меди, срок службы которых достигает 50–100 лет.
Варианты конструкций
Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.
Дефлекторы разнообразны и могут быть как простыми, так и более сложными Среди наиболее востребованных вариантов дымников особенно примечательны следующие:
- колпак с открывающейся крышкой;
- плоский дымник для трубы;
- колпак с флюгером;
- колпак многоскатной конструкции;
- дефлектор с вентиляционными отверстиями.
Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.
Фотогалерея: виды колпаков для дымохода
Колпак с кованными витыми элементами выглядит красиво и хорошо дополняет дизайн дома Флюгер на остроконечном колпаке - практичный и красивый вариант оформления Многоскатный дымник обеспечивает хорошую тягу Даже большой колпак на дымоход можно украсить коваными деталями Простой дефлектор отличается компактностью Куполовидная форма подходит для колпака на дымоход Флюгер на большом колпаке широкой трубы выглядит красиво и подчеркивает уникальность здания
Выбор колпака в зависимости от дымохода
Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.
Изделия в виде трубы оптимальны для газовой системы отопления Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.
Изготовление колпака своими руками
Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.
Полукруглый дымник прост и удобен в эксплуатации Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.
Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки Комплекс работ по изготовлению дымника предполагает следующие этапы:
Видео: изготовление дымника
Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции.
