Как сделать водогрейный котел для бани. Котел для бани вертикального типа – инструкция для самостоятельного изготовления. Виды котлов для бань

Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать . Не в последнюю очередь это касается и отопительных приборов.

Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

Основные составные части банного котла

Любая печь, в том числе банные котлы, состоит из следующих элементов:

Топка , в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
Дымоход , по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
Зольник , предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

Какие материалы и инструменты потребуются для изготовления котла

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

сварочного аппарата;
болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
труба диаметром минимум 10 сантиметров;
навесы для дверей топки и поддувала;
краник для бака.

Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

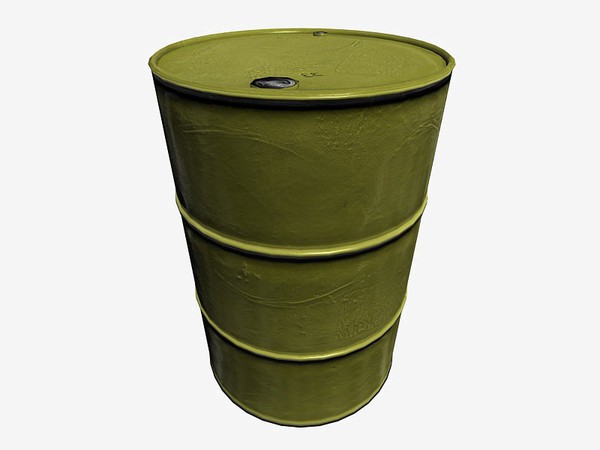

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Отопительное устройство из листового железа

Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки . Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление в баню

Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся в банном строении, это вариант можно смело отмести.

Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

Преимущества банных котлов, работающих на электричестве очевидны:

отсутствует необходимость обустраивать дымоходную систему;
простота монтажа, эксплуатации и обслуживания;
высокая эффективность.

Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

Монтажные работы

Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет , то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

Кто не мечтал хоть раз о собственной сауне, где можно попариться в компании друзей, оздоровить свое тело и закалить дух? Однако не у всех есть возможность обзавестись личной парилкой. Но если у вас есть дача или загородный дом, то грех отказывать себе в таком удовольствии. Неотъемлемым атрибутом любой сауны является печь или котел, именно это устройство нагревает воду и поддерживает должную температуру в парилке. Нагреватель можно приобрести, но ни для кого не секрет, что это удовольствие стоит определенных финансовых затрат. Однако вполне реально сделать котел для бани своими руками.

В чем различия между печью и котлом?

Выбирая отопительный прибор для сауны, в первую очередь следует отметить, что печи, котлы для бань выполняют одинаковую функцию, а именно обеспечивают поддержание нормального температурного баланса. Благодаря чему водные процедуры становятся максимально эффективными.

Различия же состоят в том, что печь возводят из кирпича, а вот котел для бани своими руками строят из железной бочки или же из части металлического твердого широкого шланга. Многие отдают предпочтение железному нагревателю, так как для того, чтобы изготовить каменный отопительный прибор, требуется много времени и сил.

Какие бывают виды нагревателей?

Все отопительные устройства для парилки разделяются в соответствии с типом используемого топлива для их работы. Так, различают водонагреватели, в которых можно применять уголь, газ, электроэнергию, жидкое топливо, а также котлы для бань на дровах.

Если рассматривать газовые агрегаты, то на сегодняшний день они являются самыми экономичными, но только в том случае, если к вашему участку подведен газ. Такие нагреватели не нуждаются в запасе топлива. Газовые нагревательные устройства компактны и не выделяют неприятных запахов. Что касается электрических вариантов, то их использование влечет немалые затраты, но при этом, установив такой прибор, вы не должны будете организовывать вентиляционную систему. Нагреватели для саун, которые работают на жидком топливе, довольно непривередливы в эксплуатации.

Что касается формы и размеров, то котел из металла может быть как большой, так и маленький. В зависимости от индивидуальных предпочтений отопительный прибор можно разместить в углу комнаты или закрепить на стене. Допускается вариант изготовления разборного нагревателя воды. Раскладной агрегат дает возможность организовать парилку даже в помещении, которое не может похвастаться своими размерами. Перед тем как начать делать котел для бани своими руками, рекомендуется определиться не только с материалом, но и со способом устройства отопительной конструкции.

Особенности железных нагревателей

Рассматривая преимущества приборов для парилок из металла, нельзя не отметить, что они довольно быстро накаляются, имеют компактные размеры и не требовательны в уходе. Железные устройства максимально равномерно прогревают всю площадь помещения. Немаловажным преимуществом отопительного прибора из металла является то, что его легко может сделать самостоятельно даже человек, который не обладает специальными навыками, главное - иметь желание и следовать нехитрым советам.

Подбирая нагреватель, лучше не останавливать свой выбор на газовых или электрических конструкциях, так как они могут стать причиной возникновения пожара. Дать толчок этому может как утечка газа, так и которое не исключено в помещении парилки, где постоянно есть контакт с водой и повышена влажность воздуха. Поэтому самым распространенным и безопасным прибором для нагрева воды остается котел для бани на дровах. Для его работы используется природное сырье, которое постепенно перегорает и не представляет никакой скрытой угрозы.

Необходимые инструменты

Для того чтобы создать своими руками отопительный прибор для парилки, в первую очередь необходимо подготовить все нужные чертежи, инструменты и материалы. для бани не предполагают наличия каких-то сложных специальных знаний и умений.

Из инструментов вам понадобятся:

сварочный аппарат;
топор;
болгарка;
бензиновый генератор;
шлифовальная машинка;
диски по металлу.

Расходные материалы

В качестве сырья подойдет бочка из железа. Помимо нее, можно использовать, для того чтобы изготовить своими руками котел для бани, самодельный обрезок железного шланга больших размеров. Диаметр его должен быть не менее 50 сантиметров, а длина в среднем варьироваться от 70 см до 1 м.

Естественно, размеры нагревателя следует выбирать исходя из габаритов самой комнаты для Такой прибор подойдет для обогрева помещения не более 9 квадратных метров.

Банный нагреватель из металлической бочки

Изготовление нагревателя из бочки - самой простой способ. Вам понадобятся две емкости, одна из которых будет иметь объем около 200 литров. В первую очередь при помощи топора удаляется верхняя часть бочки. Далее в емкости проделывается отверстие для шланга, который будет выполнять функцию дымохода.

В той бочке, которая имеет объем 200 литров, вырезается дно, и в нем делается отверстие, диаметр которого составляет 10 сантиметров. Учитывайте, что высота шланга должна быть немного больше бочки. Предварительно приготовленный швеллер следует разделить поровну на четыре части, которые привариваются к вырезанной из двухсотлитровой бочки крышке. Эти устройства незаменимы, в первую очередь если используются отапливаемые дровами котлы для бани. Дровяные продукты горения по мере переработки трамбуются швеллерами. К обратной стороне крышки приваривается шланг, диаметр которого составляет 10 см.

Чтобы сделать верхнюю крышку для котла, используют металлический лист. В поверхности проделываются отверстия под шланг аналогичного размера. Следует помнить, что труба должна прилегать к крышке плотно. Используя хомут, банный котел присоединяют к дымоходу.

В завершение проделываются отверстия, в которые закладываются дрова. Они необходимы также, чтобы очищать нагреватель от золы. Для этого вырезается достаточных размеров люк, а затем приваривается дверца. Что касается поддувала, то оно делается аналогичным способом, однако данное отверстие должно располагаться немного ниже предыдущего. Некоторые устанавливают внутрь ящичек, который облегчает процесс очистки нагревательного прибора от отходов.

Банный котел из металлической трубы

Изготовить отопительный прибор для парилки из трубы очень просто, и это не влечет за собой большие траты. Очень часто такие нагреватели применяют в качестве временного варианта. Котел для бани, своими руками выполненный из стальной трубы, может исправно прослужить несколько лет, но для этого важно правильно установить его и регулярно производить очистку.

Горизонтальное и вертикальное расположение

Само по себе название говорит о том, что данный способ установки предполагает, что труба должна располагаться горизонтально. Для того чтобы создать топку, необходимо одну сторону будущего нагревателя закрыть наглухо, а ко второй прикрепить дверцу. Далее следует зафиксировать стальной бак. Вода, которая поступает в колено, греется и переходит в бак, а на ее место поступает холодная вода. Такой процесс происходит приблизительно за двадцать минут.

Если вы решили расположить трубу вертикально, то в первую очередь необходимо сделать с одной стороны заглушку. После следует поставить агрегат на сторону с заглушкой и приварить к ее середине еще одну. Таким образом, нижняя часть нагревателя играет роль топки, а верхняя часть служит Для того чтобы самодельный отопительный прибор для парилки прослужил не один год, используйте только трубы с толстыми стенками.

Затем между топкой и баком необходимо сделать каменку. Для этого проделывают в трубе дополнительное отверстие. Далее привариваются колосники, и устанавливается дверца. Трубу следует ставить в центре, а бочку необходимо надевать поверх нее. Все стыки должны быть хорошо сварены, для того чтобы устройство было полностью герметичным.

Во время планирования участка под загородный дом большинство хозяев стремится выделить площадку для постройки бани. Это место будет способствовать не только поддержанию тела в чистоте, но и придаст здоровья организму на долгое время, поднимет жизненный тонус. Баня для русского человека всегда была больше, чем просто место для приема водных процедур. Это целый культ, которому традиционно уделяется много внимания.

Центральное место внутри занимают котлы для бани на дровах с баком. Такой вид топлива имеет значительное количество преимуществ перед остальными. Также при постройке есть возможность выбора наиболее комфортной схемы конструкции и отдельных ее элементов для конкретного помещения. Если не получается сделать все своими руками, то можно просто купить котел для бани на дровах, но это потребует гораздо бо́льших финансовых вложений.

Из чего состоит котел

Перед тем, как выбрать готовый котел для бани на дровах или его проект для постройки, необходимо ознакомиться с внутренним устройством системы и составными ее частями. От слаженной работы каждого компонента с остальными зависти общая эффективность конструкции.

В схеме самодельных котлов бани на дровах обязательно присутствуют такие элементы:

Базовая часть - каменка. Она способствует аккумуляции тепла, вырабатываемого системой. Длительность удержания зависит от общего объема каменной насыпи, способной удерживать тепловую энергию, вырабатываемую дровами.
Центральный дымоход. Основой его является вертикальная труба, через которую выводятся легкие продукты горения. Также он формирует тягу, обеспечивая циркуляцию воздушных потоков.
Котлы для бани на дровах в Воронеже, Орле, Самаре или другом городе не обойдутся без водяного теплообменника. В его функции входит нагрев воды для последующего ее использования.
Проходной туннель с небольшой дверцей позволит топить котлы для бани на дровах, цена которых зависит от конструкции, из предбанника либо из соседнего помещения. Такую дверцу часто изготавливают из жаропрочного стекла.
Топка (топливник), область, в которой прогреваются дрова или другое имеющееся в наличии твердое топливо. В этой зоне происходит выделение тепла от продуктов горения. Нижняя часть оснащается решеткой из колосников, на которые закладываются топливо для разных, в том числе и чугунных котлов для бани на дровах. Понадобится монтировать дверцу напротив топки, а также сформировать скосы для автоматического скатывания остатков от горения.
В нижней части котлы бани на дровах (фото представлены на странице) имеют зольник. Они располагается под колосниками и служит для сбора прогоревшей золы, ссыпающейся с топки.

Каждый водяной котел для бани на дровах, смонтированный своими руками может отличаться от аналогов конструкционным расположением отдельных элементов. При этом габаритные параметры влияют на его производительность.

Принцип работы и устройство

Современные котлы для бань на дровах, своими руками сделанные или купленные в специализированном магазине, имеют такой же принцип работы, как и построенные много лет назад. Внутрь топки помещается твердое топливо одним из возможных способов. Вариант зависит от типа печи. Во время горения собирается зола с сажей. Они просыпаются сквозь колосники в зольник. Оттуда остывшие частички удаляются вручную лопаткой.

Теплый воздух, прогреваемый горящими дровами из топки, поднимается вверх, обеспечивая теплом каменку и расположенный на ней слой камней. Последний медленно отдает свое тепло помещению, обеспечивая комфортную температуру для парилки.

Производители предлагают комбинированные котлы для бани на дровах, использующие газ в качестве альтернативного способа нагрева. Однако, не во всех районах есть возможность подключиться к системе газоснабжения, поэтому более популярной является классическая модель на монотопливе.

Отличие между конструкциями котлов в бане на дровах (фото ниже, цена здесь же или на сайте компании производителя) заключается чаще всего в расположении водяного бака.

Есть несколько зон его установки, которые обладают положительными качествами:

Схемы с выносными баками. Этот тип является наиболее популярной конструкцией. С его помощью удается получать горячую воду, используемую в обогреве остальных помещений постройки. Эта модель позволяет хорошо прогреть воздух внутри, прежде чем вода успеет закипеть. Она востребована в банях, использующих сухой и жаркий воздух. Для материала бака используют качественную нержавеющую сталь. Монтаж осуществляется, как правило, в смежном помещении, а соединение проводится с помощью регистров, или шланга труб. Недостатком конструкции является относительная сложность монтажных работ, дополнительные расходы на регистры и трудоемкость монтажа.
Наставной бак монтируется непосредственно в камеру к топке. Конструкция является актуальной для печей, изготовленных из труб. Прогрев воды в них осуществляется в верхней точке топки. Однако, это не всегда является эффективным решением. Главное правило, используемое при монтаже таких конструкций - максимальная герметичность для всех швов, что позволит продлить срок службы аппарата.
Монтаж бака на дымоходной трубе отличается двумя вариантами установки: бак в форме куба или параллелограмма является проходным узлом на крышу или бачок служит проходным узлом через потолок на второй этаж. Емкость обогревается не только за счет теплообмена в трубе, но и благодаря печным регистрам, что позволяет использовать значительные объемы во время нагрева жидкости.
Навесная конструкция бака предусматривает крепление на стену или другую вертикальную поверхность Вода прогревается внутри за счет теплообмена, получаемого от печных стен. Материал, применяемый для этой конструкции - нержавеющая сталь.

Средние расценки на печи с различным расположением водяного бака

Конструкции со встроенным или навесным водяным баком

Бак для подогрева воды - это металлическая емкость определенного объема, куда изначально заливается холодная вода и в процессе разогрева печи происходит ее нагрев.

Навесной бак, который располагается с другой стороны от печи (в некоторых случаях даже в другом помещении) не всегда удобен. Также сомнительным является удовольствие мыться из бака, который встроен в корпус печи.

Во-первых, невозможно проконтролировать, сколько еще воды осталось и не надо ли подливать. Во-вторых, постоянно кипящая вода выделает слишком много пара, что для маленького помещения парной не очень комфортно.

Преимущества выносной емкости для воды

Любая накопительная емкость в бане может нагреваться одним из двух способов - либо от самой топки, либо от дымоходной трубы. Выносной бак может нагреться только посредством патрубков, ведущих от змеевика топки. Недостатком конструкции является необходимость близкого расположения к печи (не более 300 см), но для большинства парных этого бывает достаточно.

Пример выносного бака для воды

В целом нагрев воды в бане можно организовать системно - если бак большой, лучшим расположением станет дымоход, когда проходящий горячий дым нагревает воду. Небольшие накопительные емкости могут быть установлены непосредственно на каменку, но тогда необходимо организовать хороший пароотвод. Малые баки целесообразно монтировать за пределами парной.

Обзор лучших моделей

На рынке представлены дровяные печи для бани с баком, как отечественных, так и зарубежных производителей. Сделаем обзор лучших моделей, которые заслужили признание покупателя.

Лучшие зарубежные котлы для бани на дровах с баком

Выбирая котел для бани на дровах, следует подумать и о его безопасности. Отечественные модели чаще энергонезависимы, для зарубежных продуктов необходимо подключение к электричеству

Бюджетный вариант финского производителя, который отличается длительным сроком службы, высокой производительностью и удобной эксплуатацией.

Технические характеристики модели:

Габариты - 430х760х650 мм
Вес - 75 кг
Тепловая мощность - 18 кВт
Диаметр дымохода - 115 мм
Объем встроенного бака - 20 литров.

Внешний кожух агрегата выполнен из нержавеющей стали, имеется чугунная дверца со стеклом, чтобы дополнить особую атмосферу сауны отблесками огня.

Средняя стоимость печи составит - 39000 рублей.

Особенность данной модели - корпус выполнен из нержавеющей стали, устойчивой к коррозии, что особенно важно при эксплуатации прибора в сауне или бане. Печь устанавливается в парильном отделении, но топка осуществляется из соседнего помещения.

Технические характеристики:

Габариты - 810х510х510 мм
Вес без камней - 80 кг
Тепловая мощность - 31 кВт
Объем парильни - 14-36 куб.м
Диаметр дымохода - 115 мм

Средняя стоимость - 89000 руб.

Модель со встроенным баком от известного финского производителя, который вот уже почти 100 лет поставляет на европейские рынки высококачественные печи для бань и саун. Kastor Karhu 18 PK ES изготовлена из нержавеющего легированного металла, в дверке имеет вставка из жаропрочного стекла.

Технические характеристики изделия:

Габариты - 435х695х780мм.
Объем бака - 26 литров.
Диаметр дымохода - 135 мм.
Вес печи - 76 кг.
Объем парной - до 18 куб. метров.

Средняя стоимость данной модели составит 49000 рублей.

Лучшие российские котлы для бани на дровах с баком

Российские модели котлов на дровах, признаны во всем мире, как качественное и надежное оборудование без особых излишеств и чрезмерной автоматизации процессов горения.

Одна из лучших моделей отечественного производителя «Теплодар», который при проектировании изделия большое внимание уделил вопросу температуры выходящих дымовых газов, сведя ее к минимуму и тем самым обеспечив в парной комфортную атмосферу.

Технические характеристики:

Габариты - 702х331х850мм.
Вес - 46 кг.
Материал - конструкционная сталь.
Вид каменки - открытая.
Диаметр дымохода - 115 мм.
Объем парной - до 10 куб.

Главное преимущество модели - стенки топки изготовлены из конструкционной стали толщиной до 4 мм, что обеспечивает длительный срок службы изделия. Также стоит отметить невысокую стоимость прибора - в среднем покупка обойдется в 12000 рублей.

Компактная модель для обустройства небольшой бани с объемом парной до 14 кв. метров. Топка изготовлена из стали толщиной 6 мм. Корпус и система газоходов - из стали толщиной 4 мм, в местах с наибольшей термической нагрузкой - футерованная сталь до 6 мм.

Особенности конструкции:

Глубина топки - до 500 мм.
Расположение дымохода - центральное.
Мощность - 12 кВт.

Средняя стоимость такой печи - 11900 рублей.

Печь для бани от тверского производителя, который предлагает свои покупателям экономные и простые в эксплуатации конструкции. Удобный вариант для той бани, которая не подключена к водопроводу. Бак для воды навешивается в специальный карман на боковой стенке печи, нагрев осуществляется за счет передачи тепла от стенки конструкции. Главный плюс - бак съемный, его легко снимать и мыть.

Технические характеристики прибора:

Мощность - 18 кВт.
Емкость камеры сгорания - 0, 075 м. куб.
Топливо - дрова.
Габариты - 860х450х720 мм.
Масса - 120 кг.
Внутренний объем дымохода - 110мм.
Объем парилки - 24 куб. метра.
Емкость навесного бака - 50 литров.

Среди преимуществ данной модели стоит выделить такие моменты, как простота в установке и обслуживании, нет потребности в наличии водопровода, бак для воды выполнен из пищевой стали, быстрый нагрев воды, равномерное нагревание камней.

Ну и, конечно, не стоит забывать о таком главном плюсе - это доступная стоимость - средняя цена изделия составит 18000 рублей.

Компактная печь на дровах, в которой предусмотрен бак для воды, стальная турбо-топка, оптимизирующая процесс горения до полного сжигания топлива с максимальным выделением тепла.

Технические характеристики:

Габариты - 720х500х800 мм.
Объем парилки - до 26 куб.м.
Объем бака - 35 литров.
Диаметр дымохода - 110 мм.
Материал топки - сталь.
Вес - 90 кг.
Толщина металла - 10мм.

Среди преимуществ данной модели выделим следующее: наличие зеркальной металлической дверцы, удобное прочистное отверстие, оснащение дополнительными ребрами жесткости, тройной защитой от инфракрасного излучения.

Средняя стоимость прибора составит 24000 рублей.

ВИДЕО: 10 секретов банной печи

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл - быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов - расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку - ёмкость с крупными камнями - проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 о С, а для русской бани - в интервале 55–65 о С при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне - максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 о С за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 о С, что позволяет получить на выходе «сухой» пар с температурой 140–150 о С.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле - на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки - великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения Удачный вариант оформления и защиты стены вокруг котла природным камнем Котёл с открытой каменкой используется в сауне, так как даёт больше жара Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным - её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла - изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
невысокое расположение каменки;
размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен - он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 - ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней - в зоне повышенной температуры - вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 о С невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

футеровка банного котла;
обкладка кирпичом снаружи.

Футеровка - изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см - тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта - значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 о С, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи - это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа - перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

разрезное оборудование или керосинорез - для разделки листового и профильного металла на черновые заготовки;
ручная шлифмашина (болгарка) - для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
абразивные круги для шлифмашины;
сварочный аппарат - для сборки устройства;
электроды для сварки - подбираются в зависимости от толщины деталей и марки материала;
мерительный инструмент - для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла - жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу - их несколько видов:

газовые котлы;
электрические;
на твёрдом топливе;
на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла - теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м 2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них - листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

простота монтажа;
низкие затраты;
отсутствие необходимости установки дымохода;
возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.

Фотогалерея: варианты исполнения электрического котла своими руками

Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом - для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6-8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400-500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5-6 мм. Чтобы растопить помещение парной объемом 20 м 3 , габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями.

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».
