Котел комбинированный электрический дрова. Комбинированные котлы: дрова электричество. Особенности применения мультитопливных систем

Главный вопрос при проектировании системы отопления дома или дачи: «Чем топить-то будем?»

Исходя из возможных вариантов топлива (дрова, уголь, газ, электроэнергия), и определяется вид котла. При стабильных поставках конкретного вида топлива о «комбинации», в принципе, и думать не надо. Но вот где вы стабильность видели?

В Екатеринбурге спрос на комбинированные твердотопливные котлы при процветающем индивидуальном строительстве загородных поселений (дома, дачи) отнюдь не падает!..

Виды «комбайнов» отопления

Котел комбинированный, он же битопливный котел, он же мультитопливный котел - все они способны успешно потреблять от двух до нескольких видов энергетического топлива.

Вариантов море:

твердотопливные + газовые (дрова, торф, уголь, древесный мусор и пр.);
твердотопливные + жидкое топливо (дрова, торф, уголь, щепа, опилки, дизельное топливо);
твердое топливо + электо (ТЭН);
жидкое топливо + газовые;
твердотопливные + жидкое топливо + электронагрев + газовые.

Смена потребляемого котлом «меню» происходит обычно способом замены рабочей горелки (газ и жидкое топливо).

Вариативное управление котлами

Комбинированные котлы являются высокотехнологичными устройствами, за режимом работы которых следят электронные блоки управления. Смена активной горелки предполагает перенастройку или смену блока управления. Это просто реализовано в котлах «газ-дизель».

В изначальной комплектации с котлом поставляется одна горелка (преимущественно). Вторую придется докупать самостоятельно. Это касается и второго блока управления.

Котлы «твердое топливо - газ» могут поставляться с предустановленной газовой горелкой, а может изначально быть рассчитан на твердое топливо, а газ - как опция. Комбинированные твердотопливные котлы оборудованы двумя камерами сгорания: одна - твердое топливо, вторая - газ и дизтопливо.

Также в состав «нагревателей» комбинированного котла может входить электро-ТЕН или группа ТЕНов.

На рынке отопительного оборудования присутствуют битопливные комбинированные котлы с постоянно установленными горелками двух типов - этакие «монстры - 2 в 1». Это готовые к автоматическому переходу с одного вида топлива на другой устройства, оснащенные серьезными блоками управления и системами безопасности. Их задача - максимально устранить человека из процесса отопления дачи или дома. За эти их достойные преимущества придется заплатить достаточно большие деньги.

Монтажные особенности

Такие агрегаты обладают порядочными габаритами и достойной массой, что определяет их напольную конструкцию. Они «потребуют» для себя не менее полутора метров «жилплощади» в помещении спецназначения с подготовленной бетонной «подушкой». Такая котельная обязательно будет оборудована дымоходом для отвода продуктов горения топлива и воздухозаборный канал для обеспечения кислородом топки котла.

Комбинированные котлы дополнительно «обвязываются» группой безопасности, циркуляционным насосом, расширительным баком (мембранного типа) и пр.

Для организации на объекте горячего водоснабжения используются двухконтурные котлы или предусматривается теплообменник в виде бойлера косвенного нагрева соответствующего объема.

Подобные двухконтурные агрегаты обычно оборудованы несколькими выходами для подключения различных контуров отопления: контур радиаторов, отопление бассейна, система «теплый пол».

Характеристики агрегатов

Для ориентирования в многообразии многотопливных котлов используют специальную маркировку:

Сочетание «ТГ» имеют в своем названии котлы, работающие на твердом топливе и газе.

«ТЭ» — агрегаты с таким «именем» сжигают твердое топливо, а при необходимости «чисто» работают на электроэнергии.

Представители с аббревиатурой «ТГЭ» - «всеядны». Они легко потребляют как дрова и прочее твердое топливо, так электроэнергию. А газовые и жидкотопливные горелки делают их универсальными.

В Новосибирске популярны как финские одно и двухконтурные комбинированные теплоагрегаты, так и универсальные котлы отечественного производства.

К примеру котел комбинированный универсальный ТЕПЛОДАР Куппер ОК-30 - при относительно невысокой цене (23-25000 руб.) способен выдавать до 30кВт тепла, используя в качестве «горючего» дрова, пеллеты, уголь, газ, электричество. При нагреве теплоносителя до 95оС в стальном теплообменнике этот «теплодар» способен показать КПД до 85% при обогреве дома или дачи площадью до 250-300м2.

Универсальные агрегаты с меньшей мощностью обладают и более низкой стоимостью. Так иной экземпляр от Теплодара котел Куппер ОВК-10 предназначен для обогрева до 100м2 площади теплоизолированного помещения. Такая «потеря» производительности позволит вам сэкономить до 8-10000 руб. на самом агрегате. Такой мощности вполне достаточно для отопления небольшой дачи или коттеджа, а наличие на нем сверху варочной поверхности расширяет функциональность данного устройства.

Широкий ассортиментный ряд техники «Теплодар» позволяет подобрать теплогенератор с оптимальными параметрами.

Отличительная особенность! Газовые горелки комбинированных агрегатов оборудованы системой наддува, что позволяет котлу нормально функционировать, поддерживая высокое значение КПД, даже при снижении давления газа в магистральной трубе.

Универсальные котлы подразделяют также на:

простые «узкопрофильные» - одноконтурные, преимущественно большой мощности;
двухконтурные;

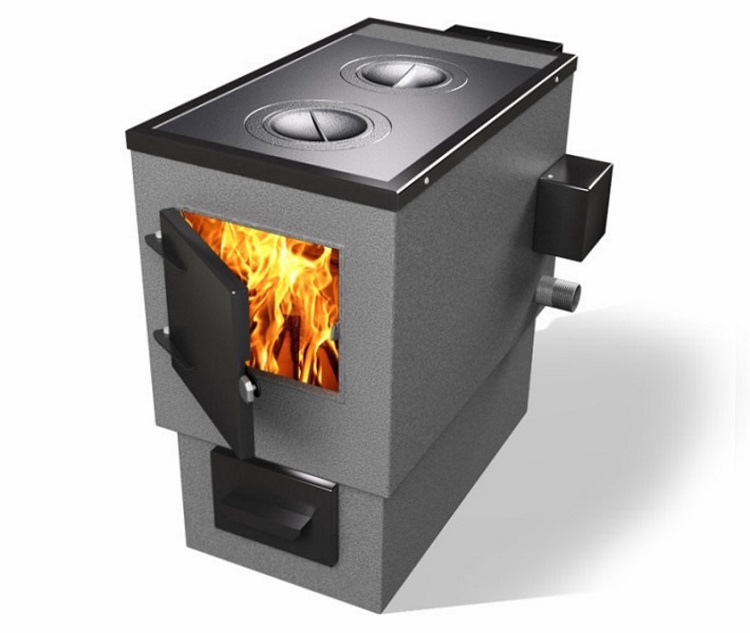

котлы с варочной поверхностью.

Относительно мощности наиболее популярны универсальные агрегаты, способные отдавать от 20 до 120 кВт тепловой энергии, что позволяет отапливать от 180 м2 площади помещений до 1000 м2. Такие котлы (до 50 кВт) могут иметь встроенный накопительный бойлер, варочную поверхность и потреблять уголь, дрова, газ и электричество.

Интересный момент!

Обычно повышение мощности свидетельствует о сужении функциональности агрегата. Многофункциональными являются котлы малой и средней мощности.

Монтажные особенности

Придерживаясь правильных приемов монтажа отопительных котлов универсального типа, вы не только обеспечите работоспособность системы отопления, но и безопасность людей, находящихся в смежных с котельной помещениях.

Следует помнить, что открытый огонь способен вызвать возгорание близкорасположенных легковоспламеняющихся предметов. Поэтому:

поверхность пола должна быть рассчитана под вес агрегата;
под котел необходимо уложить негорючий асбестоцементный картон (3-5 мм), накрытый сверху металлическим листом;
со стороны топочных дверок на пол укладывается и закрепляется металлический лист (0,5 м х 0,7 м);
при монтаже газовые котлы «требуют» привлечения квалифицированных специалистов с соответствующим допуском;
дымоход котла должен быть герметичен;
в помещении, где находится котел, потребуется как естественная, так и принудительная вентиляция;
гидравлическая часть системы отопления должна соответствовать параметрам котла;
«электрозависимость» котла требует использования стабилизаторов напряжения для надежной работы блоков автоматики;
электрические котлы требовательны к возможностям линий, поставляющих электричество в дом.

Немаловажный момент!

В Екатеринбурге (впрочем, как и в других населенных пунктах) среди «спецов» существует практическая точка зрения. Она предполагает – установка двух-трех отдельных разнотопливных котлов более эффективна, надежна, удобна, чем одного комбинированного, но… Такая система будет стоить намного дороже, чем один комбинированный теплоагрегат.

При наличии финансовых возможностей все же стоит обратить внимание на вариант параллельной установки независимых котлов на разных видах топлива.

При выборе способа автономного отопления владельцам частного дома нередко предстоит нелегкий выбор. С одной стороны, следует выбрать модель под самое дешевое топливо, чтобы затраты на отопление были минимальными. С другой стороны – сложно получить полную уверенность в возможности непрерывной поставки энергоносителя, что особенно относится к централизованным магистралям (газ, электричество).

Поэтому все большую популярность получают комбинированные варианты, например, котел на дровах и газу. Только так можно гарантировать: отопительный сезон пройдет со стабильной подачей тепла. Причем такими модификациями выбор не ограничен. Пеллеты совмещают с электричеством, уголь с дровяными моделями, например, как в комбинированных котлах. Универсальные нагреватели легко позволяют обойти сезонные повышения тарифов, а также, например, использовать ночные понижения стоимости и т.п.

Комбинированные модификации, например, отопительный прибор дрова-газ-электричество, нередко устанавливаются взамен старых дровяных печей или их угольных аналогов, т.к. дрова и уголь наиболее доступны во всех регионах нашей страны, при этом имеют относительно небольшую цену. Саму систему отопления нередко не переделывают, ограничиваются заменой дровяного котла комбинированной моделью.

Разновидности комбинированных котлов

Разделяют универсальное отопительное оборудование в зависимости от используемого вида топлива.

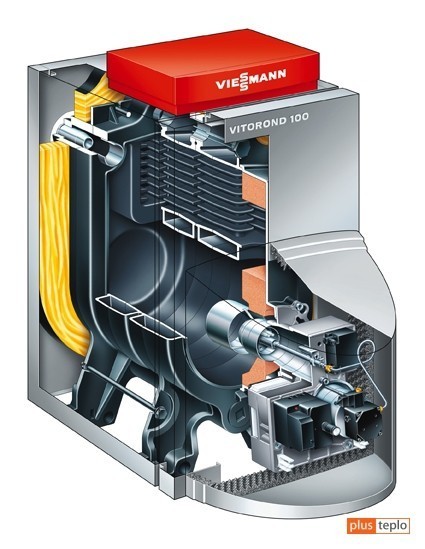

Рис. 1 Внутренняя конструкция
комбинированных котлов

Так, различают следующие комбинированные варианты:

Газ + Твердое топливо. Позволяет оперативно заменить магистральный газ, когда его отключили в результате, например, аварии на линии. Котел на дровах и газу – один из самых популярных решений в виду хорошей доступности древесины.
Газ + Жидкое топливо. Такие варианты удобны при периодических сбоях в газовом снабжении, но требуют организации хранения запасов солярки.
Газ + Электричество + Жидкое топливо. Комбинированный вариант для экономии при отсутствии гарантии своевременных поставок газа и солярки.
Газ + Твердое и жидкое топливо. Одна из наиболее многофункциональных моделей для отопления коттеджей. Отличная замена дровяным печам.
Газ + Твердое и жидкое топливо + Электричество. Такая модель делает владельца частного дома полностью независимым от тарифов и других факторов, влияющих не смену энергоносителя. Например, прибор дрова-газ-электричество.

Существуют универсальные котлы без подключения к газовой магистрали, например, для угля и дров с возможностью подключения тэнов для питания от электричества. Котлы отопления комбинированные газ дрова нередко устанавливаются в условиях перебоев с газоснабжением. Дрова для отопления, в том числе специальные гранулы (пеллеты) при хранении вызывают меньше неудобств, чем остальные виды топлива. Да и нет запаха, как, например, от солярки (да и газовый котел, бывает, дает небольшой запах).

Еще один вариант – комбинированный котел газ-дрова-электричество – позволяет стать полностью автономным при любых изменениях тарифов и в других ситуациях. Для прибора дрова-газ-электричество можно не заботиться о запасах тех же дров, отключении электроэнергии и т.п.

Особенности газодровяных котлов для дома

В первую очередь стоит отметить, что в большинстве случаев за основное топливо берут газовую магистраль, а на дровяное отопление переходят в случае отключения на периоды технического обслуживания или аварий. Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не всех может устроить стоимость электроэнергии.

В целом, комбинированные котлы могут топиться разным твердым топливом, почти без изменений в его конструкции. Так, дрова, уголь, брикеты, пеллеты – все стоит на одном уровне по степени распространенности, выбор зависит от цены на различные виды в том или ином регионе. Именно поэтому газово-дровяные котлы популярны, твердое топливо легко заменить аналогом.

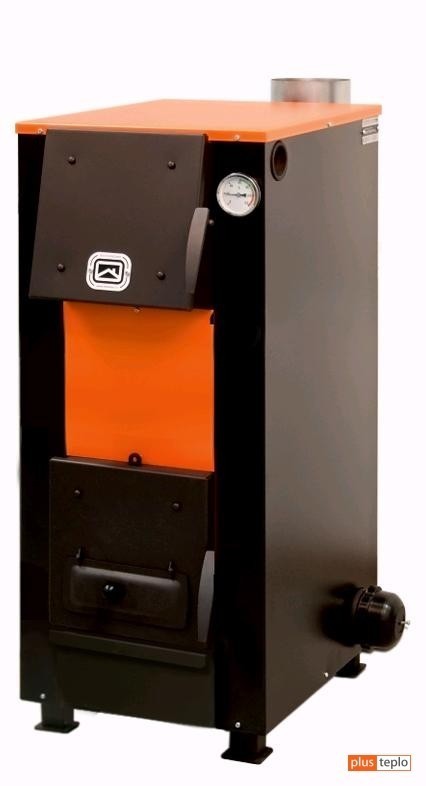

Рис. 2

Во вторую очередь, важно учитывать, что изготавливают отопительные котлы на твердом топливе из стали и чугуна, что позволяет сделать их устойчивыми к постоянной высокой температуре во время отопительного сезона. Особенно это важно, если в качестве топлива используется уголь, дающий заметно более высокую температуру в топке.

Но это еще и добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления полового покрытия в помещении в доме, выделенном для его установки. Чугунные котлы отопления газ-дрова это требуют в обязательном порядке. Газодровяные модификации из легких сортов металла можно монтировать на обычный пол, на место занимаемого ранее дровяной или угольной печью. Приборы дрова-газ-электричество обычно имеют небольшой вес.

Различают еще две разновидности комбинированных моделей: одноконтурные (работают только на обогрев системы отопления) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме). Так, прибор газ-дрова можно использовать в качестве бойлера даже в теплое время года. То же относится и к прибору дрова-газ-электричество.

Стоит отметить также и такую особенность. Помимо отвода дыма через трубу при топке твердыми видами топлива имеются твердые же продукты сгорания, оседающие в поддоне и требующие периодической утилизации.

Наиболее интересны для отопления котлы универсальные газ-дрова-пеллеты, имеющие возможность автономной работы без участия человека в течение длительного времени. Такой нагреватель вместо дров или газа способен работать со специальными гранулами. Столь комбинированный вариант избавляет от необходимости запасаться дровами, т.к. пеллеты обычно имеются в продаже всегда. Как вариант, еще удобен комбинированный котел.

Наиболее выгодные стороны котлов отопительных газ дрова

Если отбросить в сторону требования по обустройству отдельного помещения в доме, у отопительных котлов комбинированных дрова газ наберется целый набор отличных качеств.

Эксплуатация такого универсального прибора отопления не требует специальных навыков. Даже таких вариантов, как комбинированных котлов.
Стоимость комбинированных моделей ненамного превышает аналоги, способные работать только, например, с углем, пеллетами и газовым вариантом. Монтировать его можно вместо дровяной печи, места они занимают даже меньше обычного.
Размеры газодровяной отопительной модели, конечно, больше газовых моделей, но не превышают аналогов с дровяной топкой. Прибор дрова-газ-электричество имеет те же габариты.
Высокий КПД – до 90%. Дровяной способ нагрева помещения один из самых эффективных, главное, пользоваться сухими, не больше 20% влажности, дровами.
Небольшой выброс вредных веществ в атмосферу.

По сравнению с отоплением электричеством или газовыми котлами котлы отопления комбинированные газ дрова способны дать полную независимость от коммунальных служб. Дровяные печи всегда и использовались, как основа теплого домашнего уюта, т.к. этот вид топлива проще всего добыть в любом месте.

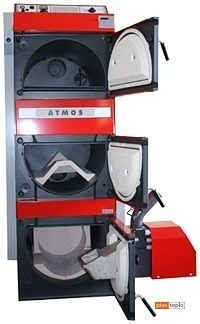

Рис. 3

На что обратить внимание?

При подборе модели надо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может оказаться неподходящим для конкретного дома, так, он может быть недостаточно мощным и в помещении будет холодно. Например, прибор на дровах и газу зависим от давления в магистрали, и при его понижении может отдавать заметно меньше тепла.

В технических характеристиках обычно помимо мощности указывается площадь дома, на которую он рассчитан. Расчеты сделаны профессионалами и он достаточно точен. Можно воспользоваться различными таблицами, встречаемыми в интернете. Особое внимание на мощность надо обращать при выборе наиболее универсальных вариантов, как прибор дрова-газ-электричество.

Стоит учитывать и возможное понижение давления газа в магистрали. Это может заметно уменьшить мощность отопления. При отсутствии «запаса» придется пользоваться еще и дополнительными обогревателями, работающими от электричества. Смысла в отоплении с такими характеристиками нет, придется его модернизировать и нести дополнительные затраты.

Следующий этап – определение назначения комбинированного котла для отопления. Его можно приобрести, как в качестве основного источника тепла, так и для дополнительного подогрева проточной воды, т.е. сразу выбирать комбинированный вариант.

Такой котел выгоднее отдельного бойлера, ведь на отопление итак расходуются дрова или газ, а отдельный водяной нагреватель обычно питается электричеством. Дровяной нагрев нередко позволяет выиграть еще и в скорости достижения нужной температуры.

Есть ли особенности в эксплуатации?

При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.

Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.

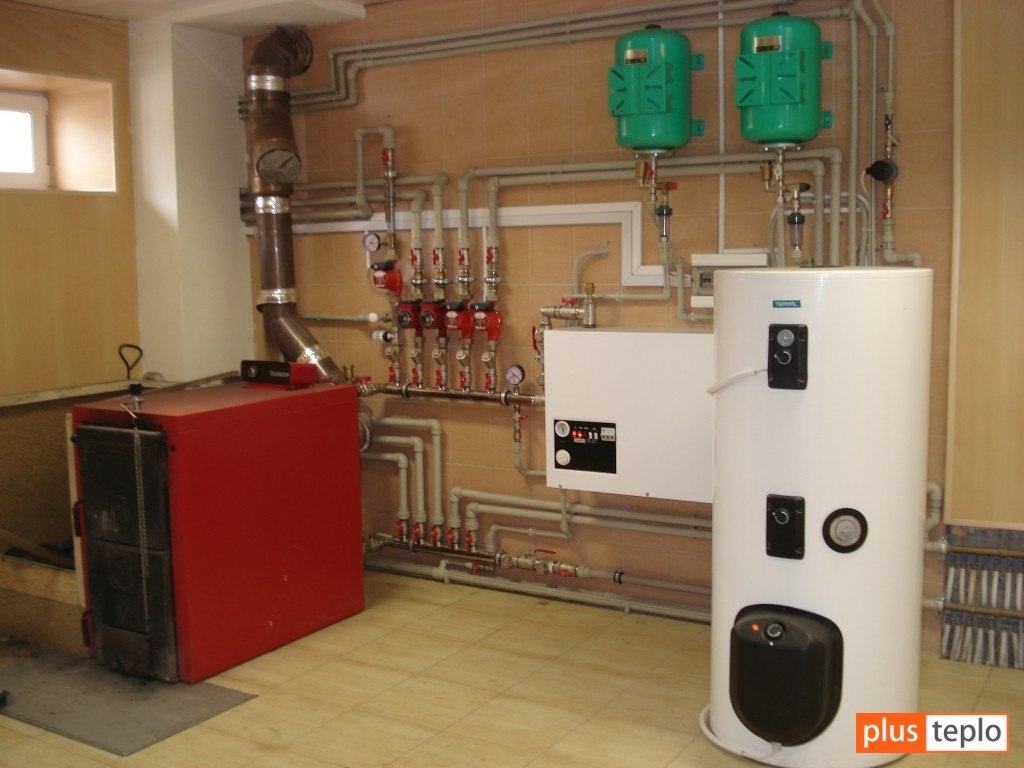

Рис. 4

Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.

Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.

Не всегда начало отопительного сезона начинается с наступлением холодов. Иногда заморозки в буквальном смысле застают врасплох, а батареи центрального отопления ещё не включили. Комбинированные котлы дрова электричество решают эту проблему. Они универсальны, экономически выгодные и могут переключаться из одной программы на другую в автоматическом режиме. Но обо всём по порядку.

Как устроен агрегат

По внешним признакам комбинированные котлы дрова-электричество очень сильно похожи на любой агрегат, который работает на твёрдом топливе. Единственное отличие – это наличие ТЭНа. Т.е. это позволяет отапливать помещение либо от электросети, либо с помощью дров.

Его конструкция позволяет устанавливать приборы даже внутри многоэтажных домов. Особенно хорошо сэкономят владельцы трёхкомнатных квартир. Прибор подключают к системе центрального отопления, что позволяет отапливать помещение в любое время года.

Для загородных домов такая конструкция избавит хозяев от необходимости контролировать количество сгораемого топлива в печи.

Дачные посёлки, которые не газифицированы, могут отапливать свои помещения от электросети. Но даже если в посёлке не будет длительное время света, твёрдое топливо может стать альтернативой в холодный период.

В нашей стране, к сожалению, многие посёлки страдают от внезапных отключений электроэнергии. Без света люди могут сидеть по два, даже три дня. А если на этом участке происходит какая-то авария, тогда на устранение неполадки может уйти очень много времени. В этом случае комбинация дрова-электричество очень выгодна. Когда есть свет, дом отапливается с помощью электричества, когда свет отключают, агрегат переходит на твёрдое топливо.

Преимущества и недостатки

По сравнению с другими устройствами, которые работают по схожему принципу, комбинированные котлы имеют свои преимущества:

универсальность позволяет переходить от одного вида топлива к другому;
отопление помещения с помощью электроэнергии считается одним из самых экономных вариантов;
в качестве твёрдого топлива можно использовать различные виды древесных отходов, дрова, уголь, и т.д.;
конструкция очень детально продумана, учтены любые детали, в связи с этим тепло равномерно распределяется по помещению;
долгий срок эксплуатации (если котёл правильно использовать, не перезагружать, тогда он может послужить около 20 лет);
автоматическая система контроля тепла, т.е. за температурой не нужно следить, автоматика комбинированного котла будет это делать самостоятельно;
даже при небольшой мощности отопительное устройство работает эффективно;
возможность подключить некоторые агрегаты к системе «тёплый пол ».

К недостаткам можно отнести:

оборудование для устройства отдельного помещения;
некоторые модели, которые отлиты из чугуна, весят очень много, не все полы выдержат такую нагрузку;
очень дорогая установка;
мощность электрического обогревателя очень низкая по сравнению с другими видами отопительных приборов;
цена комбинированных котлов намного больше, чем у других отопительных устройств.

Как устроен прибор

Комбинированные котлы отопления, которые могут работать, как на дровах, так и на электричестве, являются очень сложными конструкциями. Но в то же время инженеры уделили внимание даже самым незначительным мелочам. Конструкция подразумевает наличие таких элементов, как:

люк, куда загружают твёрдое топливо (выбирая модель, следует обращать внимание на этот параметр – чем больше люк, тем больше туда помещается дров);
зольник подаёт внутрь кислород, поддерживающий огонь и собирает золу;
горелки, в зависимости от выбранного режима, переходят с одного вида топлива на другое;
тяговая заслонка позволяет менять интенсивность пламени, а цепной привод открывает или закрывает саму заслонку;
датчики температуры, которые регулируют работу агрегата, позволяя контролировать постоянный уровень температуры.

Модели комбинированных котлов обладают разнообразными дополнительными функциями. Некоторые из них имеют особые панели, чтобы готовить пищу, у других агрегатов есть специальные патрубки, к которым можно подключить систему «тёплый пол», но все они имеют автоматический режим, который позволяет не контролировать процесс отопления частного дома. Хотя есть модели с ручным управлением.

Агрегаты для отопления выпускают двух видов – с одним контуром и с двумя. Один контур позволяет только отапливать дом, но два контура дают возможность подключить систему водоснабжения, чтобы нагревать проточную воду.

Как работает устройство

Несмотря на всю сложность конструкции, работает котел дрова-электричество очень просто. Тепловой генератор, который запускает всю систему от электросети, включает электронагреватель. ТЭНы начинают греть воду, т.е. задействована часть устройства на электричестве. Весь процесс происходит в автоматическом режиме. Нужно только выбрать программу. Единственное, что запускается вручную – это твёрдое топливо, которое опускаются в топку. И пока вода греется, необходимо наполнить топку дровами и поджечь. Из топки тепло передаётся к теплообменнику. Как только температура достигнет заданной точки, ТЭН отключится. Всё – устройство работает исключительно на дровах.

Мощность отопления помещения твёрдым топливом достигает 30кВТ. Этого вполне хватит, чтобы обслуживать загородный дом.

Программу можно изменять как угодно. Если дрова в топке заканчиваются, ТЭН включается снова и поддерживает заданную температуру. Как только камера топки снова наполнится твёрдым топливом, ТЭН отключится. Но можно задать программу, чтобы помещение отапливалось только с помощь электричества.

Есть и программа, где отопление с помощью дров используется как резерв. Обычно эту программу выбирают в тех регионах, где имеются проблемы с электричеством. В случае аварийного отключения света, комбинированный котёл переходит в режим отопления дровами.

Как правильно выбирать комбинированный котёл

Если вы уже собрались бежать в магазин, покупать устройство для обогрева своего дома, всегда обращайте внимание на следующие характеристики:

Максимальная мощность котла определяется тем, какую площадь будет обогревать устройство.
Наличие водонагревательного контура, чтобы параллельно с отоплением нагревать воду для бытовых нужд.
Материал, из которого сделан теплообменник.

Чугун устойчив к физическим повреждениям, но он плохо переносит резкие перепады температур. Теплообменник, изготовленный из стали лучше переносит температурные перепады, но он подвержен к воздействиям коррозии. Это необходимо учитывать, прежде чем заказывать агрегат.

Наличие клапана, что увеличивает безопасность при работе с котлом.
Размер топливной камеры (чем больше, тем реже придется подкладывать дрова).
Материал, из которого изготовлен колосник (как с теплообменником: чугун, керамика или сталь).

Стальные или керамические колосники в настоящее время более популярны, чем чугунный вариант. Это связано с тем, что для обогрева дома можно использовать топливо в виде расходного древесного материала (щепа, опилки, стружка). Но для того, чтобы использовать такой вид топлива, в отверстие сотовой формы должно поступать большое количество воздуха. Если его будет недостаточно, огонь просо погаснет.

Размеры агрегата и его масса – выбирать необходимо с таким учётом, чтобы он подходил по размеру в котельной, где будет установлен.

Особенности монтажа

При установке комбинированных котлов есть некоторые нюансы, о которых владельцам необходимо знать.

Труба, через которую должен выходить дым, должна быть обустроена таким образом, как и труба для дровяной печи.
В трубе должна быть хорошая тяга, т.е. её оголовок должен быть определённой высоты (около полуметра), который поднимается над крышей.
Чтобы угарный газ не распространился по помещению, необходимо установить дополнительную вентиляционную систему.
В холодное время на стыках трубы и кровли может образоваться конденсат. Чтобы такого не произошло, необходимо утеплить саму трубу.
Для котла рекомендуется выделить отдельную комнату и закрыть доступ для детей в это помещение.
Прежде чем устанавливать котёл, необходимо выяснить – выдержит ли пол такую нагрузку. Возможно, придётся дополнительно укреплять пол.

Заключение

Комбинированные котлы «дрова-электричество» очень выгодные для наших регионов. Когда отключают свет, агрегат отапливает дом при помощи твёрдого топлива, а если дров в наличие нет – электрический ТЭН поддерживает тепло не хуже батареи центрального отопления. Но эти приборы очень громоздкие. Для них нужно выделять отдельную комнату.

Среди многотопливного оборудования, котлы для отопления частного дома на дровах и электричестве, пользуются особой популярностью, благодаря простой и надежной конструкции. Переход между дровами и электричеством, осуществляется в автоматическом режиме.

Как работает дровяной котёл с ТЭНом

Отопительные комбинированные котлы дрова-электричество, в своей работе используют возможность применения резервного источника тепла. Происходит это следующим образом:

Практически все котлы отопления для частного дома на дровах и электричестве, работают описанным выше способом. Существуют отличия, связанные с конструкцией и используемым принципом горения.

Котлы с встроенным ТЭНом

Комбинированные отопительные котлы дрова-электричество, с встроенным ТЭНом, предлагаются в различных модификациях. Производители предлагают модели, отличающиеся производительностью, как самих агрегатов, так и электрического нагревательного элемента. ТЭН необходим для поддержания температуры теплоносителя, достаточной, чтобы не дать зданию остыть.

Использовать нагреватель, как полноценный электрокотел, невозможно, по причине его недостаточной мощности. В большинстве котлов устанавливают нагревательный элемент, с производительностью до 6 кВт.

Потребителю предлагаются модели с чугунным и стальным теплообменником. Отверстия под ТЭН вырезаются методом лазерной сварки или в случае чугунных аналогов, предусматриваются во время литья теплообменника.

Напольные комбинированные котлы отопления дрова-электричество, в заводской сборке, имеют следующие преимущества:

Возможность выбора теплообменника любого типа.
Полная автоматизация процесса горения, включение / выключение ТЭНа.
Соблюдение требований безопасности.
Удобная регулировка работы ТЭНа и выбора подходящего режима.
Предусмотрен режим «антизамерзания».

Гибридный электро-дровяной котел, заводской сборки, оптимально подходит для отопления частного дома. Потребителю предлагается широкий ассортимент продукции всех типоразмеров по мощности, позволяющий подобрать отопительный агрегат с учетом индивидуальных характеристик жилого помещения.

Модифицируемые котлы

Практически любой твердотопливный котел, можно переоборудовать под установку электрического ТЭНа. Работы выполняются следующим образом:

Стальной котел – ТЭН и термостат, вставляются непосредственно в теплообменник. Для установки требуется проведение сварочных работ. После установки, отверстия герметично закрываются.
Чугунный котел – конструкция теплообменника несколько отличается. В корпусе присутствует водяная рубашка, окружающая топочную камеру. Самостоятельное изготовление отверстий под установку термостата и ТЭНа, приведёт к увеличению нагрузки на чугунный теплообменник. Во время работ появляются микротрещины, что со временем приводит к выходу котла из строя. По этой причине, переделывать чугунный котел под установку электрического ТЭНа, не рекомендуется.

Некоторые производители, еще на этапе изготовления теплообменника, предусматривают место под установку электрического ТЭНа в дровяной котел. В дальнейшем, можно подобрать нагревательный элемент, необходимой мощности. Модификация осуществляется быстро и не требует больших материальных затрат.

Как выбрать котел отопления на электричестве и на дровах

Существует несколько видов котлов на дровах и электричестве, отличающиеся принципом работы и конструкцией. При выборе обращают внимание на следующие характеристики:

Принцип работы – наиболее выгодными и экономичными, являются пиролизные котлы, работающие 6-12 часов от одной закладки. В процессе работы, тепло извлекает двумя способами: во время сжигания дров и дожига газов.
Газогенераторный котел стоит дороже чем классическая модель, но затраты окупаются за счет уменьшения расхода дров, лучшего КПД и теплопроизводительности.
Количество контуров – одноконтурные агрегаты отличаются высокой производительностью, способны отапливать помещения большой площади. В конструкции предусмотрено подключение только к системе отопления. Нагрев воды становится возможен, только после модификации ( косвенного нагрева).
Двухконтурные комбинированные котлы, одновременно работают на нагрев теплоносителя системы отопления и ГВС.
Теплообменник – существует два типа электро-дровяных котлов. Чугунные агрегаты имеют большой вес, неудобны во время монтажа, но при этом, отличаются длительным сроком эксплуатации и высокой теплоотдачей.
Стальные котлы стоят дешевле, чувствительны к чрезмерному перегреву теплоносителя, быстро остывают после того, как дрова сгорели. Большинство производителей делает акцент на изготовлении именно стальных котлов, так как производство обходится дешевле, и они пользуются неизменным спросом потребителей.

Выбирая котел смешанного типа, от электричества и дров, немаловажно рассчитать необходимую мощность, подобрать оборудование по производителю и стоимости.

Как рассчитать мощность электро-дровяного котла

Бытовые битопливные смешанные котлы отопления дрова-электричество, предлагаются потребителю в разных типоразмерах мощности. Производительность варьируется от 8 до 40 кВт. (в промышленных аналогах до 400 кВт).

Точные расчеты, с учетом особенностей жилого здания, проводят только после аудита тепловых потерь. Приблизительную мощность совмещенного котла на дровах и электричестве, высчитывают с помощью он-лайн калькулятора или специальной формулы.

Расчеты выполняются следующим образом:

Высчитывается общая отапливаемая площадь здания.
Подсчитывается количество тепла, необходимого для обогрева. Используют формулу 1 кВт = 10 м².
При расчетах, для универсального двухконтурного котла, учитывая потребность тепла для ГВС, к полученному результату добавляют 15-20%.

Системы отопления с электро-дровяными котлами, укомплектовываются электрическим ТЭНом с мощностью до 6 кВт. Производительности нагревателя достаточно, чтобы предотвратить замерзание теплоносителя или полноценного отопления 60 м² здания.

Производители комбинированных электро-дровяных котлов

На отечественном рынке отопительного оборудования, потребителю предлагают котлы европейских, азиатских и российских компаний. Неизменным спросом пользуются следующие бренды:

– немецкие котлы, отличающиеся высоким качеством сборки, длительным сроком эксплуатации и высокой стоимостью, в 3-5 раз превышающей ту, что российский производитель просит за свою продукцию. В случае Buderus, цена является полностью оправданной. Котел экономично расходует топливо и имеет чувствительную автоматику, контролирующую процесс горения. В дополнительной комплектации предлагается бойлер-накопитель. Производительность до 350-400 кВт.
– потребителю предлагают стальные котлы с производительностью до 18 кВт и встроенным электротэном на 6 кВт. Подходят для полноценного обогрева помещений с общей площадью до 200 м². В дополнительной комплектации к котлу Мистер Хит АОТВК, предлагается блок удаленного управления, позволяющий контролировать процесс горения с помощью пульта.
– один из крупнейших отечественных производителей, предлагающий продукцию, соответствующую европейским нормам качества и надежности. Продукция предлагается в серии Мастер. В котлах Zota предусмотрено место и отверстие под установку терморегулятора, и электротэна. Нагревательный элемент и датчики приобретаются отдельно, и не входят в базовую комплектацию. Одним из главных достоинств модели, является возможность установки ТЭНа на 9 кВт, вместо традиционных 6 кВт.
– компания предлагает отопительное оборудование с мощностью от 8 до 30 кВт. Котлы отличает небольшая стоимость, минимальная комплектация, небольшие габариты и «всеядность». Можно подобрать котел Каракан с варочной поверхностью, что особенно удобно при отоплении дачного домика.
Куппер ОВК – котлы, предлагаемые компанией Теплодар, представлены в двух типоразмерах мощности 10 и 18 кВт. Модели снабжены чугунной варочной поверхностью, способны работать на любом виде твердого топлива. При необходимости, оснащаются пеллетной и газовой горелкой. Куппер ОВК, это оптимальное решение вопроса отопления дома с максимальной площадью до 200 м².
Stoker Aqua – бренд, продвигаемый на отечественном рынке компанией Ермак. Представлены четыре типоразмера, по производительности 12, 14, 16, 18 кВт. Встроен электротэн, мощностью 1,5 – 3 кВт. Автоматический регулятор тяги устанавливается отдельно, в дополнительной комплектации. Модель имеет вместительную топочную камеру. В серии Stoker Aqua предлагаются котлы, исключительно со стальным теплообменником.

Главным плюсом российских отопительных котлов, работающих на дровах и электричестве, является неприхотливость к качеству топлива. В западных аналогах, теплоэффективность резко снижается, если влажность дров больше 20%.

Стоимость котлов дрова-электричество

Цены на комбинированные двойные котлы варьируются в зависимости от страны изготовителя, известности бренда и технических параметров оборудования. Причем, даже в российских моделях, разница в себестоимости может составлять 10-15 тыс. руб.

Buderus предлагают котлы класса «Люкс», приобрести универсальный котел, даже небольшой мощности, обойдется порядка 150-250 тыс. руб. Отечественные котлы стоят дешевле. Аналогичные по своим характеристикам модели, предлагаются на российском рынке за 15- 45 тыс. руб., в зависимости от производителя и комплектации.

Где и как устанавливают котлы электричество-дрова

Водогрейные котлы на дровах с переходом на электричество, устанавливают в согласии с общими правилами СНиП и ППБ, касающимися монтажа твердотопливного отопительного оборудования. В частности, там указывается:

Модели с встроенными ТЭНами не требуют получения разрешения на установку, при условии, что предельная норма расхода электроэнергии не превышает 3 кВт. Нагревательный элемент 6-9 кВт, создает дополнительную нагрузку на электросеть. Для подключения выделяют отдельную линию напряжения.
Котлы, с производительностью до 40 кВт, устанавливают в любом месте дома. Котел свыше 40 кВт, лучше поставить в отдельном помещении, используемом исключительно под нужды котельной.
Подключение электро-дровяного котла осуществляется через отдельные автоматы, расположенные на щитовой. Электротэн не боится перепадов электричества в сети, но, если используется контроллер удаленного управления, устанавливают напряжения.
В качестве котельной, для обогрева дома на дровах и электричестве, выбирают сухое отапливаемое помещение, с общей площадью не менее 8 м². Обязательно наличие естественного освещения и приточно-вытяжной вентиляции.
Располагают универсальные совмещенные котлы, работающие от дров и электричества, таким образом, чтобы до стен, облицованных горючим материалом, было не менее 50 см. Монтаж выполняют на огнестойкое основание. Дымоход, при прохождении через плиты перекрытия и кровли, укладывают в специальный короб, заполненный термоизоляционным материалом.

Двухтопливные комбинированные твердотопливные котлы отопления дрова-электричество, подключают к водяному контуру. На подпитку теплоносителя, рекомендуют подключить систему водоподготовки и фильтрации. Дополнительно подключают группу безопасности, автоматически сбрасывающую давление в системе.

Параметры электричества для электротэнов, с максимальной мощностью 9 кВт, не требуют использования трехфазного питания. Подключение выполняется к обычной бытовой сети на 220 В.

Все в наше время можно все чаще можно увидеть универсальные для частного дома комбинированные отопительные котлы, работающие одновременно на двух видах топлива. Совместить вместе дрова и электричество довольно умное решение, такой котел достаточно надежен, компактен и практичен. А при отключении электричества либо недостатка топлива вы не будете испытывать дискомфорт от холода или отсутствия горячей воды в холодный период.

Современные котлы отопительные используют твердое топливо, комбинируя его как с газом, так и с электричеством, что является более актуальным для потребителей. При приобретении котла отопления работающего как на дровах так и от электричества одним махом решается сразу несколько проблем:

Для обогрева используются сразу два альтернативных энергоносителя относительно природного газа.
Решается вопрос с выхолаживанием помещений в том случае, когда в топливнике полностью все сгорело, а новой порции топлива еще не загрузили.
Делает более комфортным водяное отопление, так как не нужно больше подниматься посреди ночи и идти в котельную для загрузки топлива.

Комбинированные электро дровяные котлы отопления последнего поколения с большой топкой изготовлены так, чтобы переключение на электрический обогрев происходило автоматически, когда температура воды в котле падает ниже определенной отметки. Естественно обратный переход на сжигание твердого топлива происходит при помощи внешних действий.

Конструкция электро-дровяного котла

Внешне комбинированный ТТ котел дрова электричество никоим образом не отличается от обычного твердотопливного агрегата. По сути это такой же дровяной отопительный котел, единственным отличием его то, что у него в теплообменник установлен ТЭН. Еще важной отличие от стандартной конфигурации это наличие водяной рубашки.

Одна из стенок такого котла делается методом холодной штамповки и обладает сложной конфигурацией. Между стенками рубашки устанавливаются ТЭНы и есть специальное контактное отверстие, к которому подведены контакты электропроводки.

Устройство обогревателя такого типа похоже по конструкции на стандартный твердотопливный котел, который состоит из следующих основных элементов:

топливник (камера сгорания), место для загрузки твердого топлива;
снаружи ее омывает теплоноситель, который находится внутри водяной рубашки;
теплообменник водотрубного или жаротрубного типа, где продукты горения большую часть тепла перед выбросом в дымоход передают воде;
на дне топливника располагается колосниковая решетка, а под ней зольная камера;
топка и зольник спереди оборудованный дверцами;
для регулировки интенсивности горения есть механический регулятор тяги или вентилятор-нагнетатель воздуха (если нет ручного управления воздушной заслонкой).

Бытовые комбинированные отопительные котлы отличаются устройством водяной рубашки, где предусмотрено место под установку блока трубчатых электронагревателей – ТЭНов. Их контакты выведены наружу и с помощью электрокабеля подключаются к щитку управления, а греющая часть погружена в теплоноситель.

Как работает котел комбинированного типа

Принцип работы твердотопливного обогревателя, у которого установлены электронагреватели, выглядит следующим образом:

Растопка и нагрев котла осуществляются в обычном режиме. При горении твердого топлива, температура теплоносителя поддерживается при помощи механического терморегулятора или вентилятора совместно с датчиком, а ТЭНы в это время отключены.
После того как сгорит содержимое топливной камере, температура теплоносителя в системе постепенно падает до определенного значения, достигнув которой по сигналу датчика температуры включается ТЭН (один или несколько). В этот момент котел начинает работать от электроэнергии.
После того как загружена очередная порция дров или угля вода в системе начинает подогреваться со стороны камеры сжигания, электрическая часть автоматически выключается до того момента когда температура теплоносителя упадет до определенного значения.
Электрооборудование является вспомогательным.
Блок управления нагревателями служит для поддержания определенной температуры воды, исходя из показаний воздушного или водяного датчика.

Непрерывный нагрев воды обеспечивается при помощи перехода с одного режима на другой, что обеспечивает комфортные условия в частном доме.

Преимущества универсальных котлов

После монтажа комбинированного отопительного котла типа дрова – электричество, вы получите следующие бонусы:

Универсальность. У вас будет выбор, какое из двух видов топлива использовать и когда.
Из-за встроенных ТЭНов теплоноситель будет сохранять установленную температуру даже после того как топливо дано сгорела в загрузочной камере. Это сохранит комфортную температуру внутри помещения, а в случае вашего долгого отсутствия не даст замерзнуть трубам и радиаторам.
Комфорт. Поддержание температуры при помощи электричества окает огромную службу, помогая избавиться от проблемы ночных походов для новой загрузки топлива в камеру сгорания.
Если учет электроэнергии делается по многотарифной схеме, то кроме удобства можно еще сэкономить на ночной работе ТЭНов.
Продуманное устройство. Тепло распределяется таким образом что потери тепловой энергии приближены к минимуму, благодаря чему котлы довольно эффективные.
Долгий период эксплуатации. Если должным образом эксплуатировать такой котел может прослужить вам не меньше 20 лет.
Автономность. Не нужно постоянно следить за процессом – для этого агрегат оборудован автоматикой. Особенно в случае работы от электричества, режим работы при помощи ТЭНа ограничивается бесперебойной подачей электроэнергии.
Можно встретить модели с встроенными заранее патрубками для того чтобы былат возможность подключить систему «теплый пол».

Отопительные комбинированные котлы, которые работают и на дровах и на электричестве, со своей задачей справляются даже при маломощном режиме.

Недостатки комбинированных агрегатов

Электрические нагреватели универсального котла предполагают только поддержание температуры воды в системе, полную замену сгоранию твердого топлива они не смогут. Причиной этому служит малая мощность блока ТЭНов, которые монтируются производителями на твердотопливные котлы. Данная особенность, к сожалению, является одним из серьезных недостатков комбинированных котлов для отопления частного дома на дровах.

У обогрева частного дома при помощи комбинированного котла который работает и от электроэнергии и от дров есть и другие минусы.

У загрузочной камеры отнимается полезный объем блоком нагревателей, что существенно влияет на длительность горения с одной загрузки.
Работа устройства напрямую зависит о стабильности энергоснабжения.
Стоимость комбинирующих котлов гораздо выше по сравнению с классическими вариантами твердотопливных котлов.
КПД во время работы ТЭНов падает на 2-5% за счет воздушного потока, который проходит через остывшую топку. Причиной тому служит постоянная тяга в дымоходе, она заставляет выходить воздух из помещений уходить через дымоход и тем самым охлаждает водяную рубашку отопителя.

Не стоит забывать еще одну немаловажную деталь. Как и в случае с классическим котлом, работающем на твердом топливе, комбинированный отопительный котел типа на дровах и электричестве необходимо подключать к водяному отоплению через трехходовой клапан, как это показано на схеме приведенной ниже. Малый контур циркуляции необходим для защиты топки от негативного воздействия конденсата при растопке.

Для того чтобы при перепаде температур стенки камеры сгорания не покрывались конденсатом, твердотопливный котел необходимо подключать согласно стандартной схеме с трехходовым клапаном:

В том случае если не будет хватать мощности ТЭНов для нагрева теплоносителя до температуры +55оС и более, то в топке комбинированного котла во время розжига никогда не будет появляться конденсат, а узел с трехходовым смесительным клапаном будет не нужен. Но как показывает практика, малый контур циркуляции, тем не менее, необходим, хотя бы в случае отключения электричества или поломки одного из ТЭНов.

Как выбрать котел «дрова электричество»?

Производители предлагают комбинированные отопительные котлы, работающие и на дровах и на электричестве, которые различаются по производительности, мощности и комплектации. При покупке данного оборудования необходимо обратить внимание на следующие моменты:

Мощность – данный параметр зависит от того какой вид топлива используется. Необходимо заранее определить основной вид топлива для приобретаемого устройства.
Размеры камеры сгорания — ее объем будет показывать насколько часто необходимо будет загружать топливо.
Бесшумность – монтаж специального клапана позволит обеспечить тихую работу агрегата.
Количество контуров – некоторые модели осуществляют нагрев воды только с помощью ТЭНов.
Наиболее экономичные модели это те, у которых змеевик вмонтирован в топочную камеру.
Теплообменник. Бывает изготовленным, как из стали, так и из чугуна. Чугунные не так сильно подвержены коррозии, дольше отдают тепло, хотя и дольше нагреваются, также у них довольно серьезный вес, а при резких перепадах температур они могут треснуть. У стальных меньшее сопротивление коррозии и окислению, но они более легкие и устойчивы к перепадам температур.
Колосники. Материал изготовления может быть самый различный. Им может быть как чугун, так и керамика. У чугунных более высокая жаростойкость и они подойдут для сгорания любого твёрдого топлива. Сотовые чугунные колосники с керамическим напыленим подходят для насыпных материалов, при горении которых потребляется большее количество кислорода.
Вес и габариты агрегата. Из-за больших габаритов, может быть, необходимо усилить площадь поверхности, где будет установлен агрегат бетонной стяжкой.

Во время выбора котла для отопления дома нужно правильно рассчитать мощность устройства исходя из параметров площади помещения. Это будет указывать, какой потребуется расход топлива. Если площадь дома не превышает 80 м2, то не нужно покупать котел мощность которого рассчитана на обогрев дома площадью 400 м2. Это может повлечь за собой перерасход бюджетных средств ка на покупку агрегата, так и на его последующую эксплуатацию.

Комбинированный котел на дровах и электричестве является, пожалуй, одним из самых удачных решений для обогрева дачи или частного дома небольшой площади. В коттедже, который имеет 2-3 этажа, ТЭНы только спасут систему от замерзания. Комбинированные котлы выручат в том случае, если нет возможности воспользоваться постоянным и надежным источником энергии. Кроме этого, эти котлы довольно серьезно сэкономят деньги, если использовать более дорогое топливо как запасной вариант.

Для монтажа такого котла лучше воспользоваться услугами специалиста, который работает по этому профилю. Он посоветует наиболее подходящую для вас модель устройства и без лишних проблем ее установит, исходя из требований правил безопасности и требованиям технологии.
