Когда котел работает и исправно греется, а радиаторы и трубы холодные, почти всегда виноват воздух. Ну действительно, в 99% случаев. Засоров внутри систем я практически не встречал. Но ищут почему-то всегда не воздух, а именно засор.

Дмитрий Белкин

Воздух в системе отопления

Воздух в системе отопления - одна из главных причин отсутствия циркуляции воды, холодных батарей, специфического журчащего шума и других неприятных вещей. Тема большая и будем рассматривать ее постепенно. Эта статья является частью цикла статей о построении отопления "от А до Я ".

Где собирается воздух и как он двигается?

Друзья! Начнем с банальных вещей. Пузыри в воде как себя ведут? Они поднимаются вверх. Вот и воздух в системе отопления поднимается вверх. Если труба с водой имеет уклон, даже слабый, то воздух все равно пойдет по ней вверх, то есть в сторону уклона вверх. Если труба имеет очень слабый уклон, то воздух все равно пойдет по ней вверх, но очень медленно. Как медленно? Зависит от многих факторов. Если труба имеет гладкую внутреннюю поверхность, то пузырь пойдет по ней быстрее, чем по трубе, имеющей не гладкую внутреннюю поверхность. Воздуху легче идти по трубе с большим диаметром, чем по трубе с малым. Вообще пузырь по магистрали со слабым уклоном может идти и день и два и неделю. Зависит от многих причин и даже от атмосферного давления.

Про поверхность внутри труб

Я знаю только один сорт современных труб с негладкой внутренней поверхностью. Это трубы из обычного металла, черные или оцинкованные. Все остальные современные трубы имеют очень гладкую, почти зеркальную внутреннюю поверхность. Я уже писал, когда рассматривал водопровод, что не надо использовать старые (несовременные) железяки в новом доме. Вынужден повторить. Если не хотите проблем, никогда, ни при каких обстоятельствах, не используйте ни в отоплении, ни в водопроводе железные трубы и фитинги! Используйте либо пластик, либо медь, либо латунь. Медь лучше всех, но она и самая дорогая.

Если в системе присутствует ток жидкости (циркуляция), причем, особенно, принудительная, и эта циркуляция идет в сторону противоположную направлению движения пузыря воздуха, то эта циркуляция будет мешать естественному движению пузыря. По сложившемуся опыту пузырь воздуха против движения воды не двигается.

О ловушках воздуха в системе отопления

В системе может присутствовать горб на подающей магистрали. Пузырь легко зайдет в этот горб, но выйти ему будет крайне трудно. Порою вообще невозможно. Тут мы имеем самый трудный случай. В зависимости от крутизны горба мы этот воздух вообще можем из системы не вынуть никогда. Только если распилить трубу в самой верхней части и врезать клапан для стравливания воздуха.

Существуют сложные приборы в системе отопления, из которых воздух не может выйти в принципе. Это, например, радиатор. Если у радиатора вход и выход с одной стороны (например, слева), а вторая сторона (правая) имеет заглушки сверху и снизу, то этот радиатор будет собирать воздух справа и сам он оттуда никогда не уйдет. И мы никакими манипуляциями этот пузырь оттуда выгнать не сможем. Другой популярный случай, когда вода входит в радиатор снизу и выходит снизу. Тогда вверху радиатора может образоваться пузырь и его тоже через низ радиатора не выгонишь.

Радиатор - ловушка воздуха

О пробках и мелких пузырьках

Понятно, что воздух может занимать всю трубу на каком-то ее протяжении. Это воздушная пробка. Она непреодолима для естественной циркуляции и для маленьких (обычных) циркуляционных насосов. Но могут быть и небольшие пузырьки, которые носятся по системе вместе с водой. Такие пузырьки могут просто циркулировать, а могут при встрече объединяться. Если в системе есть место для сбора этих пузырьков, то в процессе работы системы отопления в этом месте соберется воздушная пробка. После этого циркуляция прекратится. Пузырьки могут собираться и в ловушках (радиаторах). В этом случае та часть радиатора, в которой собрался воздух становится холодной.

Если циркуляция в нашей системе довольно быстрая, а явных горбов и ловушек нет, то пузырьки циркулируют по системе и создают журчащие звуки. Как будто вода тонкой струйкой переливается из одной емкости в другую. Я регулярно слышу такого рода звуки в одном из своих санузлов, в котором стоит красивый, но не очень удачный по конфигурации полотенцесушитель. Пузырьки бегают через него так активно, что некоторые части полотенцесушителя у меня бывают то холодные, то горячие.

О самых высоких точках в отоплении

Сколько высших точек должно быть в отоплении? В отоплении по однотрубной схеме строго одна. В отоплении по двухтрубной схеме, но с естественной циркуляцией - тоже одна. В отоплении с циркуляционным насосом - тоже одна, но с оговорками. В самой верхней точке отопления в обязательном порядке должны быть средства для спуска воздуха, ибо самая высокая точка - это ловушка воздуха. В качестве такого средства может выступать открытый расширительный бачок. В отоплении по закрытой схеме нужны специальные клапана. Автоматические или ручные.

Оговорки для верхних точек в системе отопления с циркуляционным насосом

Чисто теоретически мы можем проложить и подающую и обратную магистрали по плинтусу и сделать подъемы воды в каждый радиатор. Но нужно понимать, что любое движение воды вверх является преодолением силы тяжести и вверх воде двигаться труднее, чем вниз. Это значит, что дополнительное сопротивление должен преодолевать циркуляционный насос. Естественная циркуляция, даже убогая, в таких системах еще более затрудняется. И даже с учетом того, что вода в системе не просто поднимается, а циркулирует, все равно, поверьте, движение воды вверх не является предпочтительным, если есть возможность движения в сторону или вниз. Из альтернативы "вверх" и "любое другое направление" вода всегда стремится выбрать "любое друге".

Нужно всемерно стремиться к тому, чтобы воде не нужно было часто идти вверх. Лучше один раз горячую воду поднять посредством главного стояка, а потом спускать эту воду с горки. Повторяю. Это не обязательное условие, но желательное. Не идите против гравитации. Борьба с гравитацией плохо заканчивается. Если не катастрофой (холодными батареями), то перерасходом средств на отопление.

Относительно обратной магистрали

Обратная магистраль не должна иметь ни горбов, ни верхних точек. Никогда и ни при каких обстоятельствах. Обратная магистраль никогда не должна идти выше того радиатора, из которого она забирает воду. Иначе при сливе воды мы не сможем слить воду из радиатора. Обратная магистраль должна проходить так, чтобы вся вода выливалась из системы сама и самотеком. Никакого воздуха в обратной магистрали быть не может и никаких воздушных клапанов на обратной магистрали не ставят.

А почему в обратной магистрали не бывает воздуха? Потому, что весь воздух остается в подающей. Вниз загнать воздух довольно трудно.

Откуда в системе отопления постоянно появляется воздух?

Такой вопрос задается весьма часто и я не знаю на него точного ответа. Только догадки.

Воздух может браться из самой воды, в которой он так или иначе присутствует. Если воды много, то и воздуха будет много. После свежей заливки отопления водой воздух активно выделяется несколько месяцев.

Воздух может собираться в тупиках, таких, как закрытые расширительные бачки, и выходить постепенно. Через ту же воду. Этот процесс еще более длительный. Вешайте закрытые расширительные бачки вниз головой, как я описывал в статье про открытую и закрытую системы отопления .

Если у вас есть специальная ловушка воздуха в виде вертикальной трубы с автоматическим воздухоотводчиком на конце, то это тоже может быть источником пузырей. Дело в том, что автоматические воздухоотводчики часто "зависают" и перестают отводить воздух. Тогда трубка заполняется воздухом и пузырьки, скопившиеся в трубе отрываются снизу потоком воздуха и уносятся в систему. В этом случае я говорю, что пузыри начинают гулять по системе.

Если у вас установлен исключительно сильный циркуляционный насос и в системе есть небольшая дырочка, то, я думаю, в дырочку может засасываться воздух благодаря эффекту Вентури. Я много раз наблюдал такое в водопроводе, когда есть дырочка, из которой не идет вода, а в которую потоком воды как раз засасывает воздух. То есть если воду выключить, то из дырочки течет вода. А если открыть воду на конце, то вода из дырочки перестает течь. Но в реальности я такого в системах отопления не видел ни разу. В системах отопления не такая большая скорость воды. Но это не значит, что такого не может быть никогда.

Лично в моей системе отопления воздух перестает меня беспокоить где-то через полгода после свежей заливки отопления водой. Автоматических воздухоотводчиков у меня нет. Все клапана только ручные. А система у меня маленькая и домик маленький.

Как выгнать воздух из системы?

Проще всего и если система сделана правильно, подойти к клапану, открыть его, выпустить воздух до момента, пока пойдет вода, и закрыть. Так делаю я в своей системе уже более десяти лет и меня все устраивает.

Действовать с этим клапаном нужно следующим образом. Одной рукой держим белую часть, ибо она будет болтаться и вода забрызгает наши стены. Второй рукой мы откручиваем винтик посередине. А как же мы держим кружку, в которую вода будет сливаться? Правильно! Третьей рукой!

Заметьте, нет никакой гарантии того, что после накручивания, дырочка будет смотреть строго вниз. Но все равно лучше, чем обычный. Интересно, если стандартный кран выдумал гений Маевский, то кто этот кран выдумал? А вот, кстати, Маевский - это неизвестный герой. Кто-то придумал - и пошло.

Если система самотечная и в ней нет клапанов для спуска воздуха, но есть уклоны, то нужно ждать, когда воздух выйдет сам через расширительный бачок. При этом циркуляции в системе быть не должно. Система должна быть холодная. Ждать можно долго. Можно и день, и три дня, и неделю. Все зависит от длины магистралей, от диаметра труб и от крутизны уклонов. Такое ожидание характерно еще и при заливке системы сверху. Другими словами, если ваша система работает, но плохо, и вы хотели бы, чтобы пузыри вышли сами, то вам надо выключить котел, выключить мотор, если он есть, и дать системе остыть. Греющаяся система имеет циркуляцию и эта циркуляция будет мешать выходу воздуха на тех участках, где циркуляция и выход пузырей идут в разных направлениях.

Автоматические воздухоотводчики надо ставить в самых высоких точках отопления. Они не должны включаться в группу безопасности. Сейчас появились такие странные группы безопасности типа трезубцев. На одном зубе манометр, на другом аварийный клапан, на третьем воздухоотводчик. Я считаю этот трезубец глупым и наглым ходом по вытаскиванию из нас лишних денег. Воздухоотводчик на этом трезубце лишний. Его включили для того, чтобы денег лишних с нас срубить. На выходе из котла воздуха не бывает. Воздух скапливается в самых верхних точках. А котел этой верхней точкой не является. Котел - это, можно сказать, продолжение обратки. А в обратке воздуха не бывает.

Можно ли выгнать воздух сильным напором воды?

Теоретически можно, на практике очень трудно. Для этого нужен мощный насос с большим давлением (больше двух атмосфер). Выгнать таким образом можно воздух только из открытой системы. Еще в системе не должно быть слишком много ветвей, или те ветви, которые не прогоняются, надо закрыть. Обычно при этом методе сильно переливается расширительный бачок. Нужно большой опыт и искусство, чтобы этим методом пользоваться.

Изгнание воздуха сливом воды

А вот это самый популярный способ "прокачки" самотечных систем. Сливается большой объем воды снизу с одновременной заливкой сверху. Пузырь, таким образом, сдвигается, разбивается и выводится из того места, где он застрял. Этот метод олицетворяется с мучениями русского (не знаю, как у других народов) народа с самотечным открытым отоплением.

Считаю тему воздуха в системе отопления рассмотренной. Если что забыл - пишите в комментариях. Я допишу. При комментировании не нужна регистрация и нет капчи. Последние несколько лет я лично отвечаю на все комментарии, за очень малым исключением. Хоть "спасибо", но отвечу.

Надеюсь на успешное решение проблем воздушных пробок в вашем отоплении.
Дмитрий Белкин.

В водяных отопительных системах нередко появление проблемы, приводящей к ухудшению циркуляции воды внутри контура. Проблема имеет конкретное название – завоздушивание в системе отопления. Бесперебойная работа водяного отопления построена на принципах циркуляции горячей воды (теплоносителя) внутри контура и теплоотдачи через радиаторы, которые обогревают помещения. Воздух в системе приводит к появлению воздушных пробок и, как следствие, к неэффективному функционированию всей системы из-за снижения теплоотдачи.

Чтобы приступить к решению проблемы, надо установить причины появления воздуха: естественные или искусственные. К естественной причине относится завоздушивание системы вследствие свойства нагретой воды выделять воздух. Чем выше температура теплоносителя, тем больше выделяется воздушных пузырьков. По физическим законам скопление пузырьков происходит в верхней части контура, та как воздух легче воды.
Остальные причины считаются искусственными. Полный перечень привести сложно, но основными причинами принято считать следующие:

• недостаточность давления в системе;
• ошибки монтажа отопительного контура (например, неправильный уклон труб);
• ошибки при запуске системы в работу (например, слишком быстрое заполнение контура водой);
• высокая концентрация воздуха в используемой воде;
• некорректная работа запорной аппаратуры (возможно, неплотные соединения отдельных элементов);
• засор трубопроводов;
• последствия ремонтно-профилактических работ;
• коррозия на металлических поверхностях элементов контура;
• некорректная работа воздухоотводчиков или их отсутствие.

Последствия завоздушивания

Нарушение теплопередачи из-за воздушных пробок неприятно для жильцов, которые платят за отопление, а по факту получают заниженную температуру внутри помещений. Но это не единственный минус, есть другие негативные последствия:

• шумы и вибрация при циркуляции воды, что в худшем варианте чревато разрушением целостности в местах соединения элементов контура;
• размораживание системы, если в нескольких радиаторах нет циркуляции воды;
• перерасход топлива с целью повышения теплоотдачи;
• разрушение внутренних металлических частей под воздействием воздуха (из-за коррозии).

Совокупность всех последствий влияет на рабочие возможности и общий эксплуатационный срок как отдельных элементов, так и всей отопительной системы.

Развоздушивание

Завоздушивание может возникнуть при наполнении системы теплоносителем и в ходе эксплуатации. Ситуации разрешаются по-разному, но сводится все к спуску воздуха с помощью клапанов и кранов, вмонтированных в систему.

Заполнение закрытой системы с принудительной циркуляцией должно происходить в определенной последовательности, чтобы исключить образование воздушных пробок. Подача холодной воды осуществляется снизу вверх, краны для отвода воздуха оставляют открытыми, закрывают только те, что установлены для спуска воды. Поднимаясь, теплоноситель выдавливает воздух через открытые клапаны и краны. Как вода начинает бежать через кран, его закрывают. Так постепенно, обязательно плавно, наполняют систему водой. Насос запускают, когда контур полностью заполнен теплоносителем.


Для спуска воздуха используют ручные или автоматические воздухоотводчики, сепараторы воздуха. Понятно, что установка ручных воздухоотводчиков подразумевает сброс воздуха обслуживающим персоналом или жильцом квартиры (дома). Встречаются такие воздухоотводчики в обычных жилых домах в помещениях верхних этажей или на техэтажах. Кран Маевского известен многим жильцам старых многоэтажек, которые каждый отопительный сезон самостоятельно сбрасывают накопившийся воздух. В новых домах практикуется монтаж ручного спускного клапана на технических этажах.


Автоматическая система воздухоотвода работает обособленно от человеческого участия. Принцип работы автоматических воздухоотводчиков одинаков. В корпусе воздухоотводчика находится поплавок, на который попадает вода. Поплавок давит на подпружиненный шток, открывая доступ вовне. Корпус постепенно заполняется теплоносителем, поплавок давит на шток и перекрывает выходное отверстие. Чтобы воздухоотводчик работал исправно, периодически проверяют чистоту иглы и годность уплотнительного кольца к дальнейшей эксплуатации.

Потребность в сепараторах возникает при эксплуатации систем отопления больших размеров, где ручной сброс проблематичен. Сепаратор справляется с удалением воздуха, растворенного в воде. Он преобразует воздух в пузыри и выводит их из системы. Параллельно сепаратор (зависит от модели) может улавливать примеси, которые присутствуют в теплоносителе (шлам).


Все воздухоотводчики монтируются в критических точках – на перегибах труб и в верхних точках контура.

Даже правильно рассчитанная и смонтированная система отопления в доме не всегда эффективно работает и обеспечивает равномерный прогрев помещения. Такие сбои в работе бывают вызваны не поломкой оборудования, а обычным воздухом, который скопился в системе. Воздушные пробки становятся причиной шумов в магистрали и приборах, а также плохого нагревания радиатора либо полной его неработоспособности. Чтобы наладить эффективный обогрев жилых помещений, нужно знать как развоздушить систему отопления.

Поскольку все трубопроводы и радиаторы герметичные, возникает логичный вопрос – откуда в системе отопления воздух?

Однозначно ответить сложно даже в каждом конкретном случае, потому что причины завоздушивания системы отопления следующие:

1. Неправильный уклон обратного трубопровода. Этот уклон нужен для естественного тока теплоносителя в сторону котельной или нагревательного котла. При недостаточном токе в системе понижается давление и накапливается воздух.
2. Воздух в системе может появляться из-за ее неправильного заполнения теплоносителем.
3. Воздушные массы могут попадать в отопительный контур через негерметичные соединения различных участков трубопроводов и составляющих элементов.
4. Отсутствие кранов Маевского или клапанов для стравливания воздуха приводит к некорректной работе всей системы и ее завоздушиванию.
5. В ходе проведения любых ремонтных работ в отопительный контур будет попадать воздух.
6. Использование некачественной воды, которая содержит много кислорода, также является распространенной причиной этой проблемы. При ее нагревании газ выделяется и собирается в виде воздушных пузырей.
7. Попадание воздуха в контур может происходить через поврежденные коррозией участки трубопроводов и радиаторов.
8. Полный слив теплоносителя из контура также является причиной завоздушивания.

Как воздух влияет на работу системы?

Если в системе отопления воздух, то это в первую очередь сказывается на нормальной циркуляции теплоносителя. Нагретая жидкость не может перемещаться по контуру и отдавать тепло радиаторам, которые в свою очередь не будут нагревать помещение или могут делать это в недостаточной степени.

Завоздушивание системы сказывается на всей ее работе, вызывая следующие негативные явления:

• В контуре и батареях появляются шумы при циркуляции теплоносителя. Кроме этого, трубы могут вибрировать, вызывая быстрый износ элементов на участках стыковки и ослабляя сварные соединения.
• Своевременный спуск воздуха из системы отопления важен и по той причине, что воздушные пробки препятствуют циркуляции теплоносителя через отдельные радиаторы. В некоторых случаях это может привести к замерзанию системы.
• Воздух в контуре ухудшает циркуляцию теплового носителя, что способствует перерасходу топлива котлом.
• Кислород в системе отопления вызывает коррозию металлических элементов. В итоге срок службы оборудования уменьшается, а некоторые агрегаты могут преждевременно выходить из строя.

Какие признаки указывают на наличие воздуха в системе?

Для начала нужно убедиться, что причина неэффективной работы отопительной системы – завоздушивание.

На это указывают следующие признаки:

1. В радиаторах и трубопроводах появляется шум. Это может быть гул или булькающий звук, который является характерным признаком скопления воздуха.
2. Батареи прогреваются неравномерно. Такая ситуация бывает не только при завоздушивании, но и при засорении радиатора отложениями. Отличить одно от другого несложно. При завоздушивании холодным будет и радиатор, и трубопровод, а при засорении прибора трубы будут горячими, а секции батареи – холодными.
3. В системе может снижаться давление. Если воздух попал в контур при разгерметизации, то в этом месте будут протечки, а общее давление в магистрали будет снижено. Нужно внимательно осмотреть все места соединений и герметично их затянуть. Если течь не выявлена, то ее стоит поискать на протяжении трубопровода и в отопительных приборах.

Важно! Определить место скопления воздуха в системе можно постукиванием. В месте завоздушивания звук при ударе более звонкий.

Как спустить воздух из системы?

Теперь пришла очередь поговорить о том, как убрать завоздушенность системы отопления. Для удаления воздуха используются различные краны и приспособления для его спуска.

Воздушный сепаратор

Это устройство предназначено не для удаления воздушных пробок, а для устранения растворенного в теплоносителе воздуха, который при нагревании воды будет выделяться пузырьками и скапливаться в системе. Данное приспособление может быть установлено в любом месте контура.

Для удаления растворенного воздуха агрегат его преобразовывает в пузырьки, собирает и выводит наружу. Сепаратор является частью сепараторного узла, который устанавливается в подвале многоэтажки.

Сегодня можно найти усовершенствованные сепараторы, которые не только выводят воздух из теплоносителя, но и отвечают за его очищение от примесей и мусора. Обычно эти агрегаты применяют в постройках с централизованным отоплением.

Кран Маевского

Если на радиаторах установлены краны Маевского, то вопрос, как развоздушить батарею, решается легко. Достаточно открыть кран и спустить газы.

Это специальное приспособление со штуцером, при открывании которого обеспечивается доступ в магистраль. Поскольку воздушные пробки образуются в верхней части батареи или всего отопительного контура, он монтируется на верхний патрубок. В многоэтажных домах краны Маевского стоят только на радиаторах в верхней точке разводки (то есть на последних этажах).

Даже контуры с принудительной циркуляцией теплового носителя не защищены от образования воздушных пробок, поэтому краны Маевского устанавливаются и в городских квартирах. Скопившийся воздух может приводить к снижению эффективности всей системы отопления многоквартирного дома.

Спускать воздушную пробку с помощью крана Маевского можно без привлечения специалистов, самостоятельно. Достаточно подставить емкость для сбора воды или установить на кран гибкий длинный шланг, один конец которого опустить в ванную или раковину. Это нужно по той причине, что вместе с воздухом может выходить некоторое количество теплоносителя.

Автоматический воздухоотводчик

Еще один способ, как устранить завоздушивание системы отопления, подразумевает использование автоматического воздухоотводчика. Это устройство предназначено для удаления воздуха из системы в автоматическом режиме, то есть участие человека для этого не нужно.

Принцип работы устройства следующий:

1. Тепловой носитель циркулирует внутри автоматического воздухоотводчика, имеющего специальный поплавок.
2. Это приспособление соединено со штоком, который воспринимает давление пружины.
3. Когда корпус воздухоотводчика заполняется водой, поплавок давит на шток, который перекрывает поступление воздуха в отопительную систему.
4. Если в момент отсутствия теплоносителя в приборе в него попадает воздушная пробка, то шток открывает выход для удаления воздуха.

Такой принцип работы используют все воздухоотводчики автоматического типа. Если приспособление правильно установить, то оно проработает довольно долго без выхода из строя.

Однако в некоторых случаях у автоматических воздухоотводчиков могут появиться следующие проблемы:

• При циркуляции теплоносителя низкого качества шток со временем покрывается солевыми отложениями. В итоге он не может плотно перекрывать проход, что становится причиной протечек. Для устранения проблемы нужно открыть крышку прибора и хорошо прочистить шток.
• Иногда в ходе эксплуатации отопительного контура тепловой носитель подтекает в том месте, где крышка крепится к корпусу. Это связано с износом резиновой прокладки, установленной в этом месте. Для решения проблемы просто нужно заменить прокладку.

Среди перечисленных устройств можно найти подходящий вариант для спуска воздуха из отопительной системы. Но если место образования воздушной пробки выявить не получается, то можно удалить газы в процессе эксплуатации контура.

Для этого делают следующее:

1. Давление и температуру теплоносителя в магистрали специально повышают. В этом случае скопление пузырьков перемещается к месту, где его можно выявить и спустить через специально установленное приспособление.
2. Опытные сантехники могут выгнать пробку из контура ударами по трубам. Однако самостоятельно использовать такой метод нельзя, потому что нужно точно знать, как, где и с какой силой ударить по трубопроводу. К тому же этот метод не всегда дает ожидаемый результат.

Если отопительная система часто завоздушивается, то нужно установить специальные приспособления для спуска воздушных пробок. Это будет способствовать не только комфортной температуре в помещениях, но и длительной, а также бесперебойной работе всего отопительного контура.

Начнем с самых простых случаев завоздушивания, когда самим жильцам делать ничего не нужно, а остается только звонить «куда следует». Также рассмотрим случаи, в которых воздух в системе отопления проще и дешевле удалить самостоятельно. Но главное – как не допускать завоздушивания, какие меры в период монтажа отопления можно принять, чтобы воздушные пробки не возникали вовсе.

Воздух в отоплении есть всегда

Неправильно полагать, что попадание воздуха в трубы – только результат ошибки в монтаже, при заливке теплоносителя и т.п. Воздух находится в системе отопления всегда, так как он растворен в самом теплоносителе (в воде). При перепадах давления и температуры, он выделяется в виде маленьких пузырьков, и скапливается в самых верхних точках.

Особую опасность может представлять теплообменних котла, находящийся почему-либо выше чем прилегающие к нему трубы. Скопление воздуха в таком случае грозит разрушением.

В других системах могут быть какие-то П-образные участки трубопровода, которые так легко завоздушиваются.
Также радиаторы – типичное место скопления воздуха при различных схемах их подключения.

В случае чего – звонить

В квартире можно обнаружить, что стояк с подключенным к нему радиатором холодный или прохладней чем другие. Виной может быть и слесарская регулировка распределения по стоякам. Но чаще – воздушная пробка, в самом стояке.

Типичная схема в стояках – выпускной кран на самом верхнем этаже. Многие жильцы знают, что в случае, если стояк завоздушен, нужно обратится к соседу, чтобы он спустил воздух вручную.

Или другой основной вариант, когда имеется один или несколько холодных стояков, — звонить диспетчеру ЖЭКа. Как правило, слесаря точно знают, что делать и проблема решается….

Прохладный завоздушенный радиатор – что делать

Но если в квартире или в доме оказывается прохладным один радиатор, а стояк (магистраль) горячий. Или холодной может быть только часть батареи, — в этом случае причиной всему воздушное скопление в самом этом отопительном приборе.

В отдельных случаях часть батареи может быть холодной из-за неправильного подключения, засорения отопительного прибора, или небольшой подачи теплоносителя. Но такие нарушения носят постоянный характер, и распознаются жильцами. Чаще же причиной холодного радиатора является воздух в его верхней части.

Современные радиаторы снабжаются кранами Маевского, предназначенными для спуска воздуха. Чтобы устранить завоздушивание достаточно открыть этот кран, спустить воздух, пока не пойдет устойчивая струйка теплоносителя.

Если радиатор не снабжена таким ручным воздухоотводчиком, то его придется установить самостоятельно, или вызывать слесаря, чтобы он решил проблему воздушной пробки в этой батарее.

Системы снабжаются воздухоотводчиками

В частных домах владельцам приходится знакомится со схемой отопления, чтобы контролировать завоздушенность системы. В высшей точке схемы частного дома должен быть установлен воздухоотводчик – сепаратор.

Не редко, когда высшей точкой является автоматизированный котел, который всегда снабжается этим устройством, поэтому жильцы с проблемой спуска воздуха со всей системы не сталкиваются, все происходит без них.

Но если котел твердотопливный, то высшей точкой в грамотно сделанной системе является группа безопасности, которая устанавливается на подаче из котла. В эту группу всегда входит автоматический воздухоотводчик.
Такие же приборы устанавливаются обычно на П-образных обводах труб, если такие были сделаны.

Если же главного воздухоотводчика в системе почему-то не нашлось, а она воздушится, то остается только обратится к монтажникам за разъяснениями и устранением.

Более сложные случаи

В разветвленных системах с большой массой теплоносителя целесообразней установить в верхней точке труб сепаратор. Он похож на автоматический воздухоотводчик, но действует эффективней. Результат достигается за счет перепадов давления в самом приборе, в результате чего происходит усиленное выделение воздуха.

Установка сепаратора нормализует работу котла, насосов, устраняет шум при работе системы. Ведь воздушные пробки, пузырьки весьма значительно вредят металлическим деталям, движущимся в воде.

Наряду с установкой воздухоотводчиков и сепаратора, важно сделать грамотный монтаж схемы, правильную разводку, без перепадов уклонов труб, а с односторонним плавным понижением.

Как работает современный сепаратор

Известные производители гидравлического оборудования для бытовых и производственных нужд выпускают и воздушные сепараторы для отопления. Как правило в основе – мелкосеточный материал большой площади, через который фильтруется теплоноситель. При перепадах давления, которые сопутствуют такому движению жидкости и происходит выделение маленьких пузырьков воздуха. Они успевают подняться вверх, так как скорость движения жидкости в большом сечении замедленная, и попадают в воздушную камеру. Которую в верхней части украшает воздушный клапан.

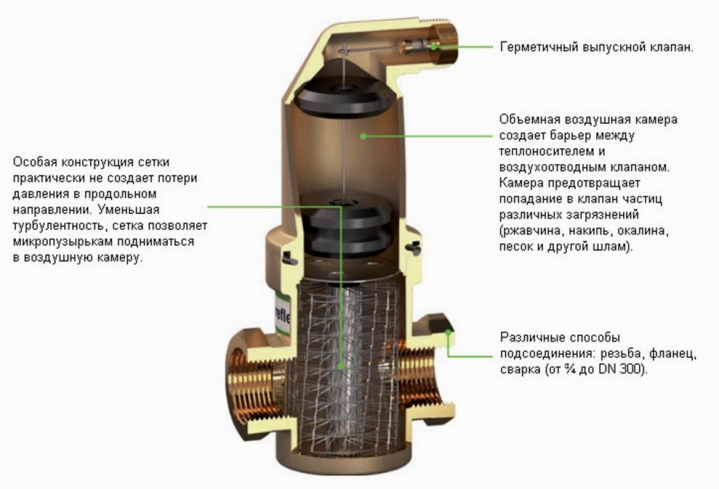

Типичная конструкция сепаратора — представлен Reflex Exair (Германия).

Устройство устанавливается непосредственно на выходном патрубке из котла, но после смесительного байпаса (если такой имеется), т.е. фактически на входе в систему отопления.

Правильное применение воздухоотводчиков (автоматических и ручных), а также включение в схему сепаратора воздуха, позволит создать надежно работающую систему отопления.

При попадании воздуха отопительная система перестает работать корректно, в результате чего помещения отапливаются менее эффективно. Именно поэтому избавляться от воздуха в трубах и батареях необходимо сразу же после его появления. В некоторых случаях из-за наличия воздуха происходит не только снижение теплоотдачи, но еще и прекращение циркуляции теплоносителя. Чтобы устранить завоздушивание системы отопления, можно использовать несколько приборов, которые мы рассмотрим ниже.

Существует 3 основных причины завоздушивания системы отопления:

1. Разгерметизация стояков. Это может происходить во время ремонта данного элемента системы.
2. Слив теплоносителя из системы.
3. Появление дефектов некоторых элементов отопительной системы. Часто завоздушивание возникает в результате деформации труб.

Существует несколько способов устранения воздуха из отопительной системы при помощи установки различных приборов.

Признаки завоздушивания

К признакам завоздушивания можно отнести:

1. Появление шума в радиаторах. При возникновении булькающих звуков можно быть уверенным, что в радиаторе появился воздух.
2. Неравномерность прогрева батареи. Обратив внимание на теплоотдачу радиатора следует понять, что именно стало причиной. Одной из них и является завоздушивание. Но неравномерная теплоотдача также может быть следствием наличия в радиаторе грязи. Чаще всего при завоздушивании трубы являются горячими, а радиатор имеет меньшую температуру.
3. Снижение давления в системе. Воздух попадает в систему при ее разгерметизации, поэтому пари завоздушивании часто появляются протечки. При снижении давления следует внимательно осмотреть трубопровод и радиаторы и подтанять все соединения. Если они надежно закручены, стоит проверить целостность труб.

Описанных признаков достаточно для того, чтобы определить, что произошло завоздушивание системы.

Как завоздушивание влияет на систему отопления

Одной из наиболее серьезных проблем является значительное снижение теплоотдачи. Также при наличии большого количества воздуха циркуляция теплоносителя может прекратиться. Также завоздушивание системы отопления становится причиной и других проблем:

• увеличение трат на отопление;
• появление ржавчину внутри труб и радиаторов;
• появление протечек.

Также во время образования воздушных пробок может появляться достаточно громкий шум в квартире. Во время движения воздуха появляется вибрация, которая может стать причиной ослабления резьбовых соединений.

Применение крана Маевского

Краном Маевского называется небольшое устройство, имеющее специальный штуцер, при откручивании которого открывается доступ в отопительную систему. Так как воздушные пузыри скапливаются в верхней части батарей отопления, устройство устанавливается в верхний патрубок.

Кран стоит устанавливать и в городских квартирах, так как даже в системе с принудительной циркуляцией теплоносителя воздух является серьезной помехой, способствующей снижению эффективности работы системы. Это означает, что спускать воздух придется в любом случае.

Так как воздух скапливается вверху, устанавливать кран Маевского следует в верхней квартире многоэтажного дома. Благодаря такому приспособлению спускать воздух можно самостоятельно, не вызывая сантехников. Сделать это очень легко даже не обладая опытом.

Применение сепаратора воздуха

Отличие сепаратора от крана Маевского состоит в том, что такое устройство предназначено не для удаления воздушной пробки, а для устранения воздуха, растворенного в воде. Это позволяет произвести установку данного устройства в любое место отопительной системы.

Удаление воздуха происходит методом ее преобразования в пузырьки, их сбором и выводом наружу. Данный прибор можно назвать частью сепараторного узла, устанавливаемого в подвале многоэтажного дома.

В настоящее время появляются новые устройства, которые отвечают не только за сбор воздуха, но еще и за удаление из системы отопления мусора. Устанавливаются такие приборы в зданиях, где используется центральная отопительная сеть.

Такие устройства способствуют устранения воздуха в автоматическом режиме и не требуют участия человека. Они работают следующим образом:

• Теплоноситель проходит внутри воздухоотводчика, в котором установлен поплавок.
• Данный элемент устройства связан со штоком, на который давит пружина
• Во время заполнения корпуса устройства водой поплавок начинает давить на шток, в результате чего происходит перекрытие доступа воздуха в систему.
• В случае, когда теплоносителя внутри устройства нет и появляется воздушная пробка, шток открывает проход.

По такому принципу работают практически все автоматические воздухоотводчики. При правильной установке такие устройства могут работать длительное время без поломок. Но проблемы все же могут появиться в нескольких случаях:

1. Если теплоноситель имеет низкое качество, на штоке со временем происходит образование солевого налета. Это становится причиной недостаточно плотного перекрытия прохода, из-за чего и возникают протечки. Чтобы устранить данную проблему, достаточно открыть крышку устройства и почистить иглу.
2. Также в процессе эксплуатации системы может происходить подтекание теплоносителя в месте, где крышка соединяется с корпусом устройства. Причина проблемы достаточно проста – появление дефектов на резиновой прокладке. Для устранения протечек достаточно поменять ее на новую.

Рассмотрев способы устранения завоздушивания можно легко подобрать подходящее устройство.

Удаление воздуха во время эксплуатации системы отопления

Определить место появлений воздушной пробки в системе отопления можно по характерному шуму, пониженной температуре и изменению звука при простукивании радиатора. В месте, где произошло скопление воздуха, звук становится более звонким.

После определения места нахождения воздуха, достаточно найти ближайший воздухоотводчик, расположенный выше этого места по ходу движения теплоносителя. Существует несколько ситуаций, в которых определить, где именно находится воздушная пробка, практически невозможно. В таких ситуациях следует воспользоваться методами опытных сантехников:

1. Поднятие температуры и давления в системе отопления. Благодаря этому произойдет смещение пробки в место, где е можно будет обнаружить или удалить через специальные устройства.
2. Выгон воздуха с помощью ударов по трубам. Но данный метод может применяться только опытными людьми, которые точно знают, как именно это делается. При этом такой способ не всегда эффективен.

Если в процессе использования отопительной системы завоздушивание происходит достаточно часто, необходимо установить устройства по удалению пробок.
