Крыша четырехскатная для беседки будет прекрасным выбором, особенно, если беседка больше среднего размера. Она довольно прочная и выдержит нагрузку cнега.
Ее цена не намного выше от двух скатов, но можно покрыть довольно большую площадь. Сегодня мы расскажем, как делается беседка с четырехскатной крышей и правила выполнения этой работы. Процесс выполнения работы можно будет посмотреть на видео в этой статье.
Подготовительные работы
Прежде, чем приступать к монтажу четырехскатной крыши, нужно тщательно подготовиться:
- Для начала, еще на этапе подготовки, важно правильно составить макет, сделать чертеж со всеми замерами.
Внимание: Последнее нужно произвести заранее, все параметры должны быть четко соблюдены. Расчеты на нагрузку стропильной системы ведутся только при наличии замеров.
Есть некоторые параметры, которые важно учитывать:
- Это: общая масса всех имеющихся элементов крыши;
- Точно знать, сколько будет весить гидроизоляция и кровля;
- Также важно учесть климатические условия региона, где вы живете. Снеговая нагрузка и ветровая в этом случае очень важны.
- Вес всех рабочих, которые будут принимать участие в строительстве, тоже важно учитывать. Оборудование, крепящееся к стропильной системе, нужно будет подсчитать, внести в чертеж его общий вес. Крыша может выдержать определенные нагрузки, об этом не стоит забывать. Угол наклона скатов и всей кровли в целом тоже надо отметить.
- Любой материал, который выбирается для строительства и монтажа четырехскатной крыши, будет иметь свой вес. Именно поэтому важно учесть все детали и даже малейшие нюансы. Кровля беседки из разных материалов будет иметь и монтаж различный, весовая нагрузка строительных компонентов тоже отличается.
Внимание: Только после того, как вы определились с углами наклона скатов и самой кровли при подсчете монтажных операций четырехскатной крыши, можно заняться изучением вопроса всей стропильной системы.
- Важно абсолютно все: длина и сечение каждого стропила, их общая длина, масса материалов. Не забываем про затяжки и подкосы, от них общий вес кровли с четырьмя скатами тоже будет зависеть.
- Предварительная схема планируемой крыши должна включать в себя все описания: длину, ширину, высоту, вес каждого элемента и всех вместе взятых.
- Также нужно знать, где каждый элемент будет расположен, внести эти данные в чертеж.
Внимание: Все подсчеты должен производить опытный человек, ошибки важно исключить. В противном случае, крыша получится ненадежной, быстро выйдет из строя.
Какие элементы входят в состав крыши с четырьмя скатами
Если говорить в общем, то четырехскатная крыша будет состоять из тех же деталей, что и двускатная конструкция. Но все же небольшие отличия у этих двух строений имеются. Давайте разберемся.
Главной особенностью правильного монтажа четырехскатной кровли будет наличие большего количества крепежных и несущих элементов. Ведь общий вес крыши не будет маленьким, поэтому вся конструкция должна быть готова к максимальным нагрузкам.
Если перечислять все составляющие крыши из четырех скатов, то они будут такими:
- Мауэрлат;
- Лежни;
- Стропила;
- Стойки;
- Шпренгели;
- Коньковый брус;
- Затяжки;
- Нарожники;
- Подкосы;
- Кобылки;
- Ветровые балки.
Теперь более подробно о каждом элементе:
- Мауэрлатом называют брус, который будет укладываться на несущие стены. Также это могут быть колонны.
- Стропила могут быть использованы диагональные, боковые или накосные. Все зависит от типа вашей крыши. Если крыша будет шатрового типа, то к ней стропила не нужны.
- Лежни — это внутренние брусья. Стойки и шпренгели будут поддерживать всю стропильную систему. Их монтажу важно уделить пристальное внимание, все работы выполнить правильно и максимально точно. Специальные затяжки используются для того, чтобы соединить стропила между собой. Стропила не должны разъезжаться в разные стороны, вся конструкция обязана быть надежной и прочной.
- Наложники — специальные элементы, которые укладываются (согласно правилам) на каркас ската.
- Подкосы и балки увеличивают надежность всего строения. Если кто не знает, кобылки — это специальные доски, которые закрепляют на стропила внизу. В зависимости от того, какой именно будет ваша будущая крыша, элементы могут немного меняться. Можно, помимо вышеперечисленных, использовать дополнительные компоненты. Но без консультации мастера вести работы не стоит.
- В качестве дополнительных материалов иногда используют обрешетки, планки или карнизы.
Предварительный эскиз сделан, значит, с материалами вы определились заранее.
Внимание: Купить их нужно несколько больше, чем получается по вашим замерам. Вдруг во время работ что-то выйдет из строя, деталь сразу можно заменить. Не будете же вы бегать снова по магазинам, остановив строительные операции!
Как возводят крышу с четырьмя скатами, какие особенности
Четырехскатная крыша для беседки имеет большой вес, и здесь надо делать соединения довольно жестко.
Важно правильно распределить нагрузку на все системы:
- Для того, чтобы это сделать, сверху несущих стен нужно уложить мауэрлат и лежни. Делать это надо согласно правилам монтажа данных элементов. Оба этих процесса выполняют из качественного бруса.
- Если вы самостоятельно занимаетесь монтажом четырехскатной крыши в беседке, то можно использовать дерево. Этот материал очень качественный и простой в обработке. С ним иметь дело — одно удовольствие.
- Дальше поговорим именно о дереве. Чтобы закрепить брус надежно, нужны анкерные шпильки. Их нужно закладывать еще на этапе возведения стен, хорошо крепить.
- Если строение из дерева, то опорой будет сруб, верхний его венец. Но важно помнить, что между мауэрлатом и самой стеной должна быть прокладка. В качестве этой самой прокладки лучше всего использовать рубероид. Этот материал обладает просто потрясающими гидроизоляционными характеристиками. Что касается лежней, то их надо положить на несущие перегородки беседки.
- Есть варианты, в которых нет внутренних перегородок. Что же тогда делать? В этом случае стойки нужно будет поставить на балки, которые нужно правильным образом укрепить. Лучше балки делать из бруса диаметром 100 на 200 миллиметров. Это выполняется с целью укрепить конструкцию. Ведь сами балки будут испытывать большие нагрузки, поэтому о надежности всего строения и крыши, в том числе, важно позаботиться заблаговременно.
- Что касается стоек опоры, то их устанавливают прямо на балки перекрытий. Данные элементы должны обязательно быть выровнены. Это делается с помощью уровня или отвеса.
- К лежню стойки будут крепиться при помощи уголка строительного или пластин из металла. Важно помнить, что расстояние между стойками не должно превышать двух метров. Высоту вы будете определять согласно всем предварительным данным: чертежу, на котором есть размеры дома или беседки.
- Если четырехскатная крыша будет иметь шатровый тип (см. ), то стойки должны между собой образовывать геометрическую фигуру — прямоугольник. Высота всей постройки будет определяться высотой вашего дома.
- На стойки нужно правильно уложить прогоны. Если крыша вальмовая, то прогон будет коньковый. А если шатровая — прямоугольный. Прогоны любого вида крепятся надежно, для этого используют саморезы. Далее придется приступить к непосредственной установке стропил.
- Боковые стропила на крыше из четырех скатов устанавливают так же, как и на двускатной. К коньковому брусу прикладывают в области крайней стойки, а затем закрепляют саморезами. Ширина стропил и ширина доски должна быть примерно одинаковая.
- Можно из картонной бумаги сделать сначала шаблон, а потом уже по нему вырезать все стропила. Шаблон прикладывают к брусу и размечают на нем верхний и нижний запил. Это делать обязательно. Если все верно, шаблон идеально подошел, то дальше вырезают все стропила правильного указанного размера. После, по одной их надежно крепят.
- Диагональные стропила, важно помнить, будут переносить очень сильную нагрузку; больше, чем все остальные элементы. Поэтому данные стропила делаются из двух, соединенных между собой досок.
- Их надо сначала скрепить между собой (с помощью те же саморезов), а затем уже монтировать. Тогда крыша получится надежной. Если между стропилами образовались небольшие расстояния — не стоит пугаться, такое бывает. Но эту нишу нужно будет заделать. Это выполняется при помощи нарожников.
Внимание: при креплении дерева лучше всего применять стальной уголок. Который поможет выдержать угол соединения и сделает конструкцию намного крепче.
Кровля
Беседки с четырехскатной крышей могут быть покрыты практически любым кровельным материалом (см. ). Но важно выбирать надежный, чтобы он в любое время года оставался в хорошем состоянии.
- Можно брать ондулин, который будет не тяжелым.
- Также можно сделать из простого шифера. Но она будет иметь большой вес, и тогда надо будет это учесть при выборе сечения бруса для стропил.
- Также при выборе материала думайте о креплении. Чем больше будет лист, тем меньше потребуется шалевки для подкладок и цена конструкции возрастет.
Конструкция четырехскатной крыши для беседки не такая и сложная. Здесь надо просто правильно распределить нагрузку. Это может сделать любой человек. Инструкция поможет вам ничего не забыть и сделать все правильно.
В такой постройке как беседка крыша является наиболее сложным для исполнения элементом. Она бывает как скромной и неприметной, так и может иметь довольно сложную конструкцию, акцентируя всё внимание на себя.
Выбор формы кровли зависит от размера и конфигурации строения, либо архитектурного стиля, в соответствии с которым оно строится и оформляется. Надеемся, что наша инструкция вкупе с видео в этой статье на тему: «Стропильная система беседки» станет для вас неплохим наглядным пособием для самостоятельной работы.
Если уж человек смог построить сам беседку, то думаем, что и установить крышу тоже сумеет. Тут главное, освоить хотя бы азы плотницкой профессии и приобрести необходимый набор инструментов.
В него должны входить разнокалиберные молотки и гвоздодёр, топор, ножовка, обязательно угломер и кернер. Дрель с набором свёрл, болгарка, а так же уровень, отвес и рулетка также должны находиться под рукой.
Итак:
- Что же касается конструкции кровли, то даже простой вариант должен создаваться по чертежу. А иначе, как вы узнаете, какого размера заготовки вам понадобится нарезать и какие технологические отверстия высверливать? Вы можете поискать готовый проект, где стропила беседки представляют собой отдельную схему, либо начертить её самостоятельно.
Главное, чтобы крыша гармонично вписывалась в облик строения по пропорциям. Проще всего, конечно, — и работы меньше, и цена ниже.
С неё мы и начнём своё повествование. Но прежде, предложим вниманию читателя таблицу с наименованиями всех элементов, из которых может собираться каркас кровли, с указанием ориентировочных размеров пиломатериалов, которые применяются для их изготовления.
| Элементы каркаса крыши | Назначение и размер пиломатериала |
| Мауэрлат | Балка квадратного или прямоугольного сечения, которая опоясывает верхнюю часть стен по всему периметру и является опорой для стропил. В случае с беседкой, роль мауэрлата играет верхняя обвязка стоек. |
| Нога стропильная | Это основной элемент, с помощью которого и создаётся уклон крыши. Именно он несёт основные нагрузки, связанные с весом кровельного материала, снега и напора ветра. В вальмовых конструкциях, кроме обычных стропил, присутствуют и более длинные, диагональные стропила — их ещё называют накосными.
|
| Затяжка | Функция данного элемента заключается в том, чтобы воспрепятствовать смещению стропильных ног в стороны. Затяжка фиксирует их положение, соединяя нижние концы. |
| Прогон | Данная деталь – это, так называемый, конёк крыши. А по сути, тоже брус, являющийся опорой для верхних концов стропильных ног.
|
| Лежень | Поперечная балка, соединяющая по центру мауэрлат с двух противоположных сторон. Служит опорой для стоек, поддерживающих коньковый прогон. |
| Подкос | Подпорка для стропил, препятствующая их прогибу. Устанавливается под углом к стойке.
|
| Стойка | Вертикально устанавливающийся элемент каркаса. В зависимости от конструкции крыши, стойка может служить опорой не только для конька, но и для стропил. Сама она опирается либо на мауэрлат, либо на лежень.
|
| Ветровая балка | Горизонтальный элемент, связывающий между собой нижние концы стропил. Прибивается к стропилам по внутреннему периметру, образуя линию ската кровли.
С наружной стороны свес обрамляет другая доска, которую называют «кобылка». Размер пиломатериала аналогичный. |
| Шпренгель | Данный элемент предназначен для придания жёсткости конструкции, связывая угловые зоны вертикальных и горизонтальных элементов. Как и подкос, монтируется под углом.
|
| Нарожник | Эта деталь присутствует только в каркасах вальмовых крыш. По сути, это то же стропило, только укороченное, но сверху оно опирается не на прогон, а на диагональную стропильную ногу.
|
Сечения пиломатериалов даны стандартные, и для маленькой беседки могут быть сообразно уменьшены. Некоторые из указанных элементов крыши могут совсем не понадобиться – всё зависит от её конфигурации.
Скатные крыши
Итак, самый простой вариант – односкатная крыша, которую нередко сооружают на беседках, имеющих квадратную или прямоугольную форму (см. ). Её конструкция предельно проста: уклон создаётся посредством установки вертикальных стоек каркаса крыши только с одной стороны, как это показано на фото снизу.
Либо, если постройка каркасная, с противоположных сторон монтируют разновысотные несущие колонны самой беседки. Уклон ската, как правило, ориентируют на подветренную сторону.
- Если беседка имеет капитальные стены, то есть, возведённые из кирпича (см. ), или, как на нашем примере из бетонных блоков, — по их периметру монтируют мауэрлатный брус.
К бетонной или кирпичной кладке деревянные конструкции монтируют с помощью анкерных болтов, замоноличенных в верхнем армопоясе стены. Если это деревянный сруб, то в качестве крепежа используют длинные гвозди.
Узлы соединения стропил
В подавляющем большинстве беседки имеют каркасную структуру, и в них мауэрлатные балки играют роль верхней обвязки стоек. Они имеют две или три точки опоры, соединяясь между собой посредством предварительной выборки пазов «в полдерева». Крепятся к столбам двумя длинными деревянными нагелями или гвоздями.
Обратите внимание! Под крепёж предварительно высверливаются отверстия. Это важно, так как при забивании гвоздя в торец стоечного бруса древесина может дать трещину. Диаметр отверстий должен соответствовать размеру крепежа.
Итак:
- Если высота противоположных колонн беседки одинаковая, с той стороны, которая будет определять уклон крыши, устанавливают как минимум три стойки – по краям и середине. Сверху их соединяют прогоном, на который и будут опираться стропила для беседки. Для их закрепления в мауэрлате делают пазы, ширина которых должна соответствовать толщине стропильной доски.
- Её устанавливают на ребро в паз и закрепляют гвоздями, металлическими уголками и подпорными брусками. Всё это хорошо видно на картинке снизу. Сначала монтируют крайние стропила, а затем, натянув между ними для ориентира причальный шнур, серединные. Дальше всё просто: по стропилам монтируется обрешётка и укладывается кровля. Фронтонная часть конструкции обшивается доской.
- К преимуществам односкатной крыши можно отнести только относительную простоту монтажа. С точки зрения эстетики строения – это самый банальный и непримечательный вариант, который вряд ли украсит беседку. Ни о каком дизайне тут речи быть не может, и мы бы посоветовали отдать предпочтение стропильной системе, по которой монтируются крыши пергол.
- Именно стропила являются для пергол основным украшением. Их торцы красиво вырезают и не обшивают, а наоборот, оставляют на виду. Изначально перголы (см. ) были предназначены для высадки вьющихся растений, а потому имели перфорированную крышу без кровельного покрытия.
- Сегодня ситуация изменилась, и перголы всё чаще делают крытыми, используя в качестве кровельного материала поликарбонат или легкую мягкую кровлю. Фактически, такая крыша состоит из одних стропил, иногда с декоративной обрешёткой над ними. Она может быть вообще плоской или слегка наклонённой за счёт разной высоты стоек беседки.
Если крыша перголы находится в горизонтальной плоскости, предусматривают стропила со значительным вылетом либо монтируют их парно. Такая конструкция смотрится очень интересно, и для подходит, как никакая другая. Когда же беседке требуется более солидная защита, лучше отдать предпочтение крыше с двумя или четырьмя скатами.
Крыши двухскатные и многогранные
Для беседки, имеющей форму удлинённого прямоугольника, отлично подходят двухскатные и вальмовые кровли, имеющие четыре ската. Стропильная система с двумя скатами — не намного сложнее односкатной крыши.
В ней появляется всего лишь один дополнительный элемент. Это подкосы, которые монтируются под углом по обе стороны от стойки. Они упираются в стропила и страхуют их от возможного прогиба, а также придают фронтонам более интересный вид.
- Если в односкатной крыше вертикальные стойки монтируются только с одной стороны и по углам, то в двухскатной системе их устанавливают на двух противоположных сторонах, по центру. В остальном особо отличий нет: сверху стойки также связывают коньковым прогоном, который служит опорой для стропил.
Когда беседка достаточно длинная, и у неё есть пара промежуточных колонн — между ними укладывается поперечная балка (лежень), и с опорой на него также устанавливается стойка с подкосами. Как выглядит узел соединения указанных деталей стропильной системы, очень хорошо показано на фото сверху. Как видите, все элементы жёстко фиксируются между собой металлическими пластинами.
Четырёхскатная крыша
Крышу с четырьмя скатами смонтировать несколько сложнее, но нельзя сказать, чтобы это невозможно было сделать своими руками. Если беседка квадратная, то четырёхгранный каркас кровли будет иметь форму призмы.
Это достаточно сложный вариант, который монтируется по аналогии с шестигранными крышами:
- О них мы расскажем чуть позже, а пока речь о вальмовой стропильной системе. Это самая гармоничная по форме конструкция, идеально подходящая для прямоугольной беседки. Чтобы на крыше образовалось четыре грани, стойки выставляют не на внешней, мауэрлатной обвязке стен, а на поперечных, лежневых балках.
- Высота стоек, как и расстояние между ними, должны быть такими, чтобы не нарушить общей симметрии кровли. В данной конструкции присутствует весь список элементов стропильных систем, представленный в нашей таблице, – в том числе и диагональные (накосные) стропила. Они соединяют стойки с углами беседки, образуя тем самым два дополнительных ската.
Кроме обычных наклонных и накосных стропил, в вальмовых крышах присутствуют ещё и нарожники. Это те же стропила, только укороченные. Устанавливаются они в тех местах, где опирание на коньковый прогон невозможно. Верхней опорой для нарожника служит диагональное стропило.
Крыша-пирамида
Вот мы и подошли к более сложным по исполнению конструктивным вариантам крыш. Начнём с четырёхгранной.
Пирамидальная крыша отличается от вальмовой стропильной системы, тоже имеющей четыре ската, отсутствием конькового прогона. Если беседка имеет квадратную форму, то в нём просто нет необходимости, так как все стороны строения равны.
- Хотя, если оно имеет большую площадь, то сделать вальмовую крышу можно без проблем — а для небольшой беседки это ни к чему. Различия в структуре каркасов вальмовой и обычной четырёхгранной крыши таковы. В первом случае, крыша имеет два больших ската и два маленьких, тогда как у крыши-пирамиды площади всех скатов равны.
- Собрать такую крышу можно двумя способами. На картинке сверху представлена схема, где нет вертикальной стойки. В такой ситуации для опоры стропил в верхней части каркаса используют опорный столбик. В этом плане крыша с четырьмя гранями не отличается от шести- или восьмигранной конструкции.
- Разница только в том, что опора должна иметь столько же граней, сколько будет устанавливаться накосных стропил. Обычно их количество соответствует числу граней беседки. Для крепления стропильных ног к опорному столбику могут быть использованы специальные металлические накладки-опоры, которые мы видим на картинке выше, либо путём выборки пазов, как показано на следующем примере.
Если отдать предпочтение варианту не с опорным столбиком, а с полноценной стойкой, то тогда нужно монтировать хотя бы одну лежневую балку. В беседках, имеющих шесть или более граней, это могут быть поперечные диагонали, соединяющие все противоположные углы.
Такую конструкцию чаще используют при . Она также очень удобна в случае, когда планируется обшивать потолок беседки доской или софитом.
Изготовление четырехскатной крыши для беседки своими руками станет наилучшим вариантом при выборе кровли для вашей зоны отдыха на дачном участке.
Четырехскатная крыша для беседки очень уместна и будет радовать вас своим видом не один год.
Для того чтобы получить надежную и долговечную конструкцию, важно правильно сделать чертежи и составить проект постройки своими руками.
Четырехскатная кровля – отличное решение для квадратных и прямоугольных беседок.
В том случае, если вы выбрали квадратный вариант, покройте беседку шатровой равнобедренной четырехскатной крышей, а прямоугольную беседку покрывают четырехскатной крышей с двумя трапециевидными и двумя треугольными сторонами.

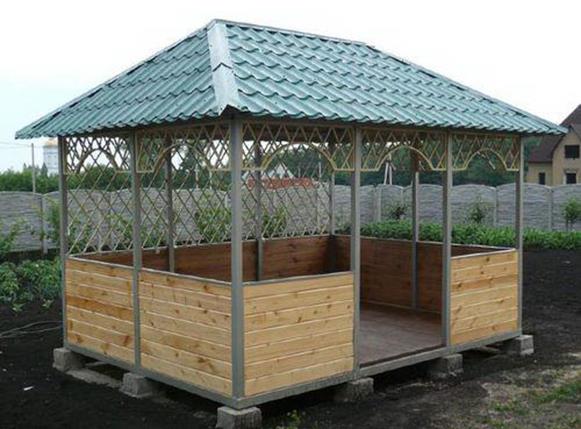

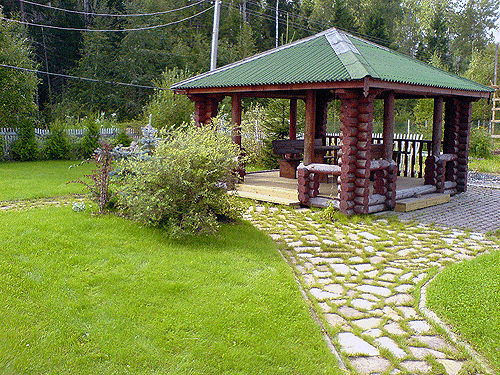

Варианты четырехскатной кровли представлены на фото.
Четырехскатная крыша для беседки очень практичная, выдерживающая большие ветровые, а также снеговые нагрузки, главное правильно рассчитать углы наклона скатов кровли, прежде чем построить эту конструкцию.
Если вы решили построить такую крышу своими руками, то следует знать, что очень важно сделать точные расчеты и чертежи и составить проект всей конструкции.
Вы можете составить проект крыши своими руками, а можете обратиться к профессионалам или воспользоваться специальными программами для расчета.
Кроме того, полезную информацию о проектировании и постройке четырехскатной кровли можно посмотреть на видео.
Устройство четырехскатной кровли начинается с выполнения эскизов, основываясь на них, далее делают расчеты нагрузок, которые получит стропильная система.
В расчетах учитывается общая масса всех брусьев, вес гидроизоляции и материала покрытия, нагрузку снега и дождя вашего региона, а также вес дополнительных элементов, которые будут прикреплены к вашей конструкции — все это вносится в проект будущей постройки.
Важно правильно подобрать угол наклона кровли, от которого зависит не только выбор материала покрытия, но и длительность срока службы кровли.
Каждый вид кровельного материала требует определенный шаг обрешетки и расстояние между стропилами.
Когда вы определили угол наклона, материалы покрытия и нагрузки, можно начинать расчет стропильной системы.
Для начала определяют длину и размер сечения стропильных брусьев, размеры каркаса, места размещения подкосов и затяжек.
Схема будущей конструкции должна также иметь информацию о размещении всех элементов и монтажных узлов, и эту информацию нужно внести в ваш проект.
На фото показана схема четырехскатной конструкции.
Четырехскатная конструкция предполагает использование таких типов стропил:
- накосные или диагональные – выдерживают основную нагрузку кровли, обычно для них применяют сдвоенные балки или доски;
- промежуточные или центральные стропила – соединяют каркас – опору и конек;
- нарожники или центральные стропила — крепятся параллельно с промежуточными и соединяют накосные стропила с каркасом.
Схема расположения всех частей стропильной системы показана на фото.
Отмечают, в каком месте будет расположено первый промежуточный брус, после этого совмещают рейку с серединой бруса и находят место расположения 2-го промежуточного бруса, таким методом нужно замерять каждый угол вашей конструкции.
Схема стропильной системы и важные замеры показаны на фото ниже.
Что касается выбора материалов, для данной кровли следует выбирать качественную древесину, которую обязательно нужно обработать специальным составом для продления ее службы, а также огнезащитным средством.
Так ваша беседка многие годы будет защищена от непогоды и пламени.
Возведение кровли
Четырехскатная крыша беседки может опираться на кирпичные или деревянные стены беседки, либо на специальный каркас.
Если ваша беседка имеет основательные и надежные стены, то устройство четырехскатной кровли схоже со строительством крыши обыкновенного дома.
Если же крыша стоит на опорах из дерева, то ее обустройству следует уделить особое внимание.
Первым делом нужно проверить вертикальность опор с помощью уровня, внизу опор нужно сделать связку, чтобы придать прочности и жесткости каркасу.
Верхние перемычки будут выполнять также роль обвязки, концы их соединяют для прочности диагональными брусьями, а места стыков перемычек усиливают специальными накладками из дерева или металла.
Такое усиление сделает каркас прочным и надежным, способным выдержать любые нагрузки.
На вертикальных опорах и подкосах устанавливают коньковый брус, после чего под определенным углом устанавливают диагональные стропила. Именно эти элементы и формируют скаты крыши.
Длина свесов может быть разной, если нужно ее увеличить, накосные стропила удлиняют с помощью накладных досок.
Следующим шагом будет крепление промежуточных стропил и нарожников таким образом, как предусматривает ваш проект.
Если для своей беседки вы хотите сделать шатровую кровлю своими руками, то монтаж в этом случае немного отличается.
Опорные стойки беседки соединяются диагональными брусьями, а место их пересечения усиливают специальными накладками из дерева или металла.
Опоры и центральный вертикальный столб соединяют между собой диагональными стропилами, нижний край которых должен выступать за плоскость каркаса для защиты беседки от влаги.
После этих действий у нас получились треугольные скаты, которые укрепляют короткими стропилами. Далее соединяют стропила и наружную обвязку стен.
Чтобы процесс монтажа четырехскатной конструкции своими руками был проще, нужно выполнять некоторые советы специалистов:
- Сечение брусков нужно выбирать с учетом климата, местности, материалов кровли и уклона скатов;
- В процессе установки стропил в обвязке стены, вся конструкция укрепляется ригелем, который придает стропилам дополнительную жесткость;
- Если брусья опоры вмурованы в столб или стену строения, то стропила в таком случае крепятся к ним;
- Когда стропильная система шатровой крыши готова, начинают укладывать обрешетку, которую делают из реек, шпона или вагонки. Гидроизоляция может быть уложена как до, так и после.
Выбор материала кровли
После того как стропильная система покрыта обрешеткой, начинают покрывать ее кровельным материалом.
Главным критерием выбора в этом случае становится стоимость материала, его экономичность и внешний вид.
Предусматривать материал для кровли нужно еще тогда, когда вы составляете проект кровли своими руками.
В случае возведения четырехскатной крыши, крупнолистовой материал придется резать, из-за чего будет много обрезков, а вот материал, которые имеет небольшие элементы, станет в таком случае более экономичным.
Кроме того, беседка – это декоративный элемент приусадебного участка, поэтому лучше выбрать красивый кровельный материал. Также желательно, чтобы кровля беседки сочеталась с кровлей жилой постройки.
Следует учитывать, что рулонные материалы довольно неудобны для четырехскатной конструкции беседки.
Однако в последнее время часто используют для покрытия домиков отдыха битумные гонты, которые имеют самую разнообразную конфигурацию.
Таким материалом можно украсить крышу любой формы и стиля. Под битумные гонты следует делать сплошную обрешетку.
На видео показан процесс монтажа четырехскатной кровли.
-
На дачных участках довольно часто можно увидеть уютные беседки прямоугольной формы. Четырехскатные крыши для беседок – самые предпочтительные, потому что подобные конструкции отличаются простотой выполнения, высокой надежностью, а также легко поддаются зонированию.
Принимаясь за крышу беседки, прежде определяются ее формой. Самыми популярными из них считаются двухскатная или четырехскатная крыша. Первая образуется из четырех стропил, проложенных от сторон беседки. Соединяют их с помощью горизонтальной поперечины. Стропила между собой крепят с помощью реек, и прикрепляют также как обвязочному брусу. Для четырехскатной крыши необходимо 8 стропил, 4 из которых прокладывают от каждого угла и еще 4 – от центров сторон.
Конструкция каждой из них имеет свои достоинства. Например, конструкция двускатной позволяет разнести в стороны боковые стойки, а это, в свою очередь, дает возможность расположить скамейки более комфортно. Что же касается четырехскатных, работы здесь несколько больше, но зато появляется простор для интересных дизайнерских решений.
Четырехскатные вальмовые и шатровые крыши могут выполняться с изогнутыми ребрами, которые придают беседке восточный колорит.
Планирование и чертеж четырехскатной крыши для беседки
На начальном этапе работ необходимо выполнить чертеж стропильной системы. При проектировании обязательно учитывается угол наклона скатов крыши беседки в данной местности в зависимости от климатических особенностей региона. Например, крутые скаты делают крышу более уязвимой от сильного ветра и непогоды. Также рассчитывают высоту, длину и ширину, которую должна иметь четырехскатная крыша для беседки.
Используя полученные данные, рассчитывают необходимое количество кровельного и строительного материала. Пиломатериал, который используется при строительстве, должен быть полностью обработан с помощью специальных антисептиков и для защиты от атмосферных осадков и гниения.Конструкция четырехскатной крыши для беседки и ее монтаж
Каркас четырехскатной крыши беседки начинают с устройства наружной обвязки стен по ее периметру. Опорные стойки между собой соединяют по диагонали, а место пересечения усиливают при помощи дополнительных накладок из брусков.
Стропильную систему рекомендуется выполнять из брусьев сечением 50 на 150 мм. На месте, где диагональная связка пересекается, устанавливают столб из бруса. Его вертикальность проверяют по уровню. Высота будущей крыши зависит от длины этого столба.
Затем опорные стойки с вертикальным столбиком соединяют при помощи диагональных стропил, при этом стропила должны выступать за стойки примерно на 40 см. Это позволить защитить внутреннее пространство беседки от попадания дождя и снега.
Четырехскатная крыша для беседки может быть построена
проще, если следовать некоторым правилам
:- сечение бруса нужно подбирать с учетом материала для будущей кровли, климата местности и угла наклон;
- при креплении стропильных брусьев в обвязке стены, пространственную конструкцию укрепляют при помощи ригеля, который дополнительно стягивает стяжки стропил;
- число опор можно уменьшить при использовании опорных брусьев, вмурованных свободными концами в столбик (стену) беседки, стропила в этом случае устанавливаются на них.
Закончив монтаж несущей конструкции беседки, приступают к укладке обрешетки. Ее выполняют из шпона, вагонки или реек, затем настилают гидроизоляционный слой, и в заключение выкладывают кровельный материал. При необходимости обрешетку можно проложить дополнительно утеплителем.
Устройство кровли четырехскатной беседки
Для крыши беседки можно использовать практически любой кровельный материал, только исходить нужно из его соответствия проекту и, конечно, экономической целесообразностью. Например, если листовой материал очень удобен для двух- или односкатных крыш, на четырехскатных почти все листы приходится резать и получается много отходов.
Беседка является декоративным элементом участка, и с этим необходимо считаться при выборе материала для кровли. Даже если дом покрыт профлистом или шифером, использовать эти материалы для беседки все-таки не совсем правильно.
Сегодня можно найти материал для кровли, который сопоставим с ними по цене, но имеет значительно более интересные декоративные свойства. Шифер, например, можно с успехом заменить ондулином.
Наплавляемая рулонная кровля на битумной основе – тоже не совсем удачное решение для беседки. Совсем другое дело битумные гонты – интересный материал самой различной конфигурации. Он позволяет покрыть крышу с любой конструкцией и любого стиля. Под битумные гонты, независимо от конструкции крыши, нужна сплошная обрешетка. Стоимость покрытия из мягкой черепицы вполне сопоставима со сроком его службы.
После возведения всех необходимых в хозяйстве построек дачники или владельцы частной усадьбы задумываются об обустройстве зоны для отдыха. Ведь ни один полноценный участок не обходится без беседки, которая служит защитой от солнца, ветра и дождя. Рассмотрим вариант с четырехскатной крышей для беседки своими руками.
Если дом возвести для некоторых сложно, то со строительством беседки справиться может каждый. Делается это по приведенной схеме. Опыт в данных делах необходим минимальный. Оптимальный вариант для начала – возведение конструкции в форме квадрата или прямоугольника. Крышу можно сделать четырёхскатную, что придаст простой конструкции приятный внешний вид (см. фото ниже).
Вариант № 1
Вариант № 2
Вариант № 3
Особенности внешнего вида беседки
Крышу с четырьмя скатами для беседки своими руками можно построить со следующими вариантами кровли:
Строительство четырехскатной крыши для беседки сложнее, чем обычной двускатной, но финансовые потери с лихвой компенсируются достоинствами кровли:
- чем больше скатов, тем лучше отвод воды при дожде;
- если приходится сидеть в беседке допоздна, четырехскатная кровля, сделанная своими руками, удержит больше тепла за счет количества граней;
- солнце беспокоить не будет намного дольше;
- снег будет соскальзывать с сооружения легче за счет большего количества изгибов конструкции.
Стоит разобраться с тем, как сделать четырехскатную крышу, заранее, чтобы во время возведения не возникало вопросов. Возвести кровлю можно усилиями пары человек.
Необходимые материалы для кровли
Для строительства такой кровли в беседке потребуется дерево, которое пойдет для возведения стропил; пленка, служащая для сооружения системы гидроизоляции; материал, с помощью которого крыша будет накрываться; элементы для закрепления всех частей.
Купить необходимо следующее:
Не забудьте обработать всю древесину антисептическим составом. Это поможет избежать ухудшения стропил и защитит дерево от неблагоприятных факторов. Если планируется прямо в беседке сделать мангал, дерево следует обработать антипиренами, чтобы оно не загорелось.
Из чего состоит стропильная система
При строительстве данной кровли обязательно необходимо посчитать угол наклона скатов. Учитываться должна высота конька, нагрузка на стропильную систему. После проведения расчетов необходимо составить чертежи, в которых будут указаны все данные, а также показано расположение каждого элемента. Для беседки необходимы:
- Мауэрлат. Сделан из бруса и выполняет функцию опоры. С его помощью вес конструкции распределится, помогая верхней обвязке.
- Стропильные части. Они одним концом упираются в конек, вторым – в мауэрлат. Примерное расстояние между ними 60-120 см. Ставить их необходимо более 3 единиц с каждой стороны.
- Диагональные стропила, которые проходят от углов к коньку.
- Нарожники.
- Стойки, являющиеся опорой конька.
- Обрешетка, которая удерживает кровельное покрытие и другие части.
Сборка всех частей кровли
После завершения каркаса, пола и других частей беседки можно приступать к возведению кровли. Выполнять операции необходимо в данной последовательности:
- Верхняя обвязка должна быть усилена доской. Укладывать можно двумя слоями, внахлест. Параллельно широкой стороне беседки к обвязке закрепляются балки-затяжки.
- Необходимо сделать отступ от центра затяжки примерно на полметра, где установить пару стоек высотой по 1 метру. Чтобы оставить их горизонтально, необходимо временное укрепление подкосами. После верхние их части соединяются коньком.
- Ставятся рядовые стропила.
- Устанавливаются стропила по диагонали. Ноги прибиваются к коньковой части, где делаются спилы, чтобы все элементы продолжали друг друга.
- Ставятся нарожники. Примерное расстояние – 60 см.
- С помощью степлера закрепляется пленка для гидроизоляции. Части должны соединяться внахлест хотя бы по 10 см.
- Застилается сплошная обрешетка. Подойдут простые гвозди.
- Кровельный материал раскраивается и фиксируется.
Четырехскатная крыша для беседки своими руками готова. Все части соединены воедино. Остается добавить в беседку необходимые предметы интерьера, и она может использоваться.
