Достижения науки, внедряемые в повседневную жизнь человека, являются неоспоримым благом. Кроме своей полезности, многие современные коммуникации, а также приборы и устройства подключаемые к ним, несут потенциальную угрозу для жизни и здоровья. Чтобы максимально обезопасить себя от воздействия электрического тока, используются как пассивные методы электротехнической безопасности, так сложные, «умные» устройства позволяющие отключить подачу электрического тока, при значительной его утечке.
Одним из самых совершенных и действенных методов подобной защиты являются УЗО, подключение которого можно осуществить без использования заземления, что значительно упрощает монтаж и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, а также какие модели устройства лучше использовать в данном случае, будет подробно описано в данной статье.
Принцип работы
Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит постоянный мониторинг утечки тока в электрической сети. Когда величина изменения тока достигнет заданных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.
Данный алгоритм работы механизма предохранения позволяет не только защитить человека при касании к оголённым проводам или к корпусу электрического прибора. При наличии заземления в проводке, данная система монтируется с применением заземляющего проводника, при отсутствии — можно легко обойтись без «земли». На функциональности системы, такой вид подключения отразится незначительно.
УЗО, подключение которого осуществлялось без земли, не будет автоматически отключать фазный ток при его утечке на корпус какого-либо устройства, но если человек дотронется до прибора, поверхность которого находится под напряжением, произойдёт моментальное отключение электричества.
Как выбрать
Подключение УЗО без заземления, позволит не только гарантировать безопасную эксплуатацию системы, но и высокий эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значительные нагрузки, может вывести её из строя. Для участков электрической сети с подключёнными мощными электрическими приборами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если требуется защита для проводки с маломощными приборами, то достаточно осуществить подключение УЗО рассчитанное на 10 А.
Для трёхфазной сети применяются четырёхполюсные УЗО, которые имеют очень высокий ток нагрузки и применяются исключительно для защиты объектов от возникновения пожара при значительной утечке электрического тока. Если требуется осуществить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, необходимо осуществить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.
УЗО могут существенно отличаться по скорости срабатывания при образовании утечки. Самыми быстрыми являются устройства класса «G», которые позволяют отключить электрический ток мгновенно.
Стоимость системы зависит от многих параметров, но прежде всего от мощности, а также от наличия или отсутствия электронного блока управления. Если управление полностью осуществляется электроникой, то для подключения защитного устройства, потребуется дополнительное питание, а стоимость прибора будет значительно выше электромеханических аналогов.
Возможные ошибки при установке
Прежде чем приступать к подключению, необходимо знать об ошибках, которые наиболее часто допускаются при установки данного варианта электрической защиты.
- Фазный провод электропроводки всегда подключается к клеме «L», а ноль — к «N».
- Нейтраль проводки не должна быть установлена в обход системы.
- Если к группам защитных устройств подключается большое количество потребителей электроэнергии, то запрещается объединять «0» всех потребителей электроэнергии.
Кроме этого, когда срабатывает защитное отключение, необходимо выяснить причину, а только после этого включать УЗО, иначе проблема с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.
Как подключить в частном доме
Если необходимо осуществить монтаж устройства в доме, где нет возможности подключить «землю», то монтаж предохранительного механизма без заземления должна осуществляться в такой последовательности:
- Подключение входного УЗО с общей утечкой до 300 мА.
- Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
- Монтаж сверхчувствительной системы на 10 мА для ванных и детских комнат.
Таким образом, удаётся добиться максимальной эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, осуществляет защиту только от возникновения пожара, но дополнительные приборы установленные без заземления, позволяют добиться полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.
Процесс подключения
УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем. Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети. Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.
УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления. Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.
В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.
В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.
Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.
Чтобы более рационально использовать систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.
Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор. Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время.
Лучшие модели для установки без заземления
Позволит обеспечить надёжную защиту от поражения электрическим током только в том случае, если устанавливаемое устройство соответствует всем нормам и имеет все необходимые сертификаты электротехнической безопасности.
Самые надёжные УЗО:
Чтобы система электрической защиты осуществляла свою функцию без сбоев, подключайте её правильно. Можно попытаться осуществить подключение защитного устройства без заземления самостоятельно, но если опыта электромонтажных работ нет, то лучше обратиться к профессиональным электрикам. Подключение УЗО без заземления будет установлено, в этом случае, с минимальными временными затратами, а стоимость монтажных работ не будет слишком высока.
В зданиях старой постройки, не подвергавшихся капитальному ремонту, как правило, электропроводка выполнена по двухпроводной схеме. Проводник заземления при этом отсутствует. Если электропроводка не заменяется на трехпроводную, существует угроза безопасности использования различных приборов и устройств, требующих питания от сети переменного тока.
Необходимость в установке
Заземление эффективно срабатывает при пробое фазного проводника на корпуса приборов, оборудования, на токопроводящие части сооружений. Наличие заземления не допустит поражение электрическим током, так как исключит возникновение разности потенциалов между корпусом прибора и землей.
Как же повысить безопасность эксплуатации электрической сети в помещении без заземления, если нет возможности для замены электропроводки? Выход есть.
Нередко собственники или владельцы помещений оказываются в затруднении, задаваясь вопросом, можно ли устанавливать устройства защитного отключения или дифференциальные автоматы в двухпроводной однофазной сети, когда нет заземления? Устанавливать не только можно, но и нужно. Более того, даже при наличии заземления рекомендуется, а в некоторых случаях обязательно требуется, использование дифференциальных защитных устройств. Такие устройства устанавливаются в однофазной двухпроводной сети сразу на оба проводника.
Защита от поражения током
Работа дифференциального автомата или устройства защитного отключения (иногда его называют дифференциальными реле) основана на определении разницы в фазном и нулевом токах.
Если разница существует, устройство отключает подачу электричества. Разница может фиксироваться при возникновении утечки тока. При исправном электроприборе или оборудовании, утечка в нем не возникает, то есть значение тока, поступающего по фазному проводнику равно значению в нулевом проводнике.
Если происходит повреждение изоляции фазного провода, возникает разность потенциалов между ним и любым заземленным предметом. То же самое происходит при пробое на корпус электроприбора. Заземление в этом случае поможет только снять эту разность потенциалов с корпуса, но сам прибор останется под напряжением. Если произойдет касание корпуса человеком, последний скорее всего не почувствует воздействие электричества, потому, что сопротивление тела больше сопротивления заземляющего проводника. Можно представить, что случиться, если заземление неисправно или вообще отсутствует.
Дифференциальный автомат, при возникновении подобной ситуации отключит подачу электричества и обесточит прибор. Человек, даже подвергшись воздействию электричества, не почувствует этого, потому что значение тока не превысит 30 миллиампер, а время отключения – 0,3 секунды. Такие параметры для УЗО и дифавтоматов, используемых в жилых помещениях, определены нормами.

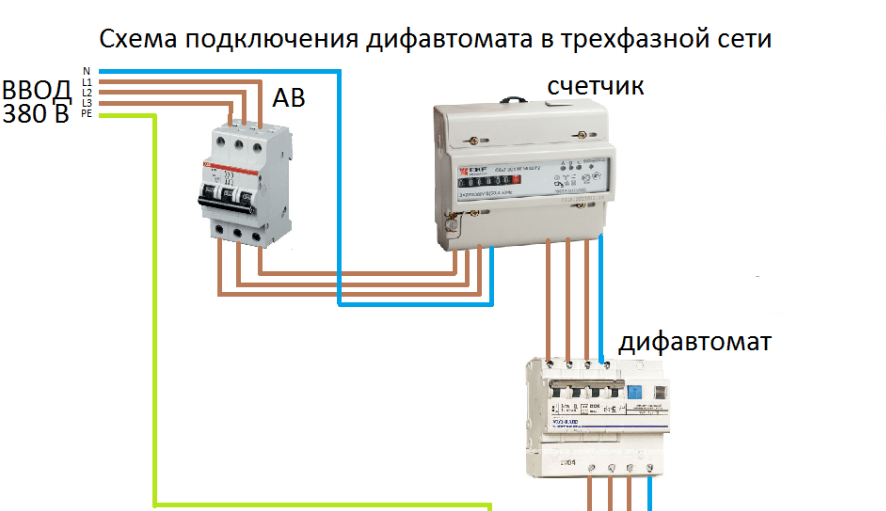

Выбор схемы
В трехпроводной сети с заземляющим проводом, допускается подключение в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.
В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.
Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу. Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.
Дифференциальный ток этого автомата должен быть не менее 100 миллиампер, чтобы автомат не срабатывал одновременно с любым из последующих. Необходимо также, чтобы вводной дифавтомат был предназначен для селективной работы в схемах. В этом случае на корпусе прибора должны быть специальные обозначения в маркировке.
Правила подключения
При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки. Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы . Простые правила подключения описаны ниже:
- подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
- дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
- фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
- электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.
Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное. Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.
Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.
Очень много терминов, я честно сказать всё прочитать не осилил, каюсь!
Попробую по простому вопрос задать -
Вот все рекомендуют расчитывать заземление, пишут, что лучше вообще не делать, чем делать не правильно и т.д. А отсюда вопрос: А при неправильном заземлении (мало штырей, не та глубина, не то сопротивление и т.д.) разве УЗО не сработает? Не защитит?
Я скажу честно, сделал от балды - т.е. без расчётов, как вычитал здесь, на форуме - три уголка под 1800мм. вбил треугольником 1.5 х 1.5 х 1.5м. , обварил стальной шиной и вывел к щитку, от шины медью 6кв. ввёл в щиток на колодку(шину) земля. И все жёлто-зелёные провода теперь подключаю к этой шине.
Проводка естейс-но 3-х проводная.Везде! УЗО стоят.Ноль конечно же на свою колодку. Эл-вом пользуюсь уже с той весны. Всё работает. Сварочником варил, насосы погружные пашут и т.д.
В чём может быть опасность? А то может отключится от "земли" . Но будет ли тогда УЗО работать?
Молниеотводов ни каких не стал делать - как опять-же читал на форуме - лучше не искать на Ж... приключений. Правда антенны телевизионной пока нет, а она ведь может стать "ловушкой" разряда? Есть какие либо "предохранители" на вход антенны? - Лучше заранее озаботится.З.Ы.Извините если много глупостей понаписал, но НЕэлектрику с электриками вообще сложно разговаривать на проф.темы
Хотел немного подтереть ваш вопрос, но вроде все по делу.
Заземление сделали правильно, желто зеленые провода идут у вас только на третий земляной провод в розетке?, я вас правильно понял, если так то все правильно.
Работа УЗО основана на приципе дифференциального трансформатора, и не зависит от наличии земли у дома, УЗО меряет равенство токов
на каждой линии проводов, что втекает в УЗО то и должно вытекать , любое нарушение баланса вызывает срабатывание УЗО, к примеру работая во дворе электрокосилкой, или дрелью в гараже, при пробое ее мотора, ток потечет через вас на землю, будет разболанс и УЗО 10 или 30 ма. тут же
выключит напряжение за 20 мск.
Насос погружной при пробое тоже даст разболанс токов через УЗО и его сработку, стиральная машина (мокрая зона) при пробое и утечке по воде подводящей и сливающейся тоже дадут разболанс.
Телеантенна не имеет предохранителей, да и площадь ее ничтожна, вероятность попадания в нее молнии просто невероятна, тысячные доли процента, у вас рядом наверняка есть и деревья с их раскидистой шевелюрой, да и электросеть имеет большую площадь и при этом имеет в своем составе разрядники, а столбы с повторным заземлением.
Вместо антенны есть смысл купить тарелку и за 600 руб. в год смотреть десятки программ.
Вроде все рассказал.
Удачи
Содержание статьи:
Подключение УЗО без заземления
Существует предубеждение, что для правильной работы УЗО необходима трехпроводная электрическая сеть, т.е. фаза, ноль и заземление. Заметим, однако, что роль УЗО - произвести отключение электрооборудования в случае возникновения тока утечки на корпус, а, следовательно, предотвратить поражение человека электрическим током.
Цель заземления такая же: в случае появления электрического тока на нетоковедущих заземленных частях оборудования создать режим короткого замыкания, от которого сработает максимальная токовая защита автоматического выключателя, и оборудование будет обесточено. Получается, что одной и той же цели можно достичь, применяя два различных способа:
- Подключение УЗО без заземления, схема которого будет обсуждаться далее, или
- Монтажом защитного заземления.
Эти два метода защиты могут дополнять друг друга, однако могут применяться и по отдельности. Как выполняется подключение УЗО в однофазной цепи? Об этом речь пойдет далее.
Можно ли устанавливать УЗО в сети без заземления?
Из всего вышесказанного можно сделать вывод, что установку УЗО можно производить даже в двухпроводной электрической цепи, в которой не предусмотрено штатное заземление. Этот вывод подтверждается и конструкцией данного защитного аппарата, в котором есть фазные и нулевые клеммы, однако при этом отсутствует клемма для подключения заземляющего проводника. Это важно, ведь заземляющий проводник используется только в новых постройках.
В домах, построенных при Советском Союзе, применяется двухпроводная система, без заземляющего проводника. Особенно в этом случае необходима установка УЗО в квартире. Разница между срабатыванием УЗО в сети с заземляющим проводником и УЗО без заземления лишь в моменте срабатывания.
В цепи с заземлением аппарат сработает сразу же в момент появления тока утечки, а схема подключения УЗО без заземления обеспечит срабатывание защиты только в момент прикосновения к корпусу электроприбора, аварийно находящегося под напряжением. Однако и в том и в другом случае УЗО обеспечивает надежную защиту от поражения током за счет мгновенного срабатывания.
Принцип действия УЗО (что такое УЗО)
Чтобы разобраться с особенностями подключения УЗО в частном доме или квартире, необходимо рассмотреть его принцип действия. Он основан на простом физическом законе, который гласит: сила тока в цепи с последовательным подключением потребителей, не зависимо от их мощности, не изменяется на всех участках данной цепи.
Другими словами, сила тока, который проходит через фазный и нулевой проводник одной и той же ветви цепи, остается одинаковой. К УЗО подключается и фазный и нулевой проводник, и данный аппарат сравнивает значение силы тока, проходящего по каждому из этих проводников. Если сила тока одинаковая - электрическая цепь работает в нормальном режиме. Если же сила тока различается, это значит что появился ток утечки, тогда УЗО мгновенно срабатывает и отключает аварийный участок от цепи.
Это теория. Теперь рассмотрим ее применение на практическом примере. Допустим, что к щитку подключена цепь, питающая электрический водонагреватель в ванной. Из аппаратов защиты в этой цепи установлен только автоматический выключатель, который защищает цепь от токов перегрузки и КЗ.
Предположим, что внутри водонагревателя произошло нарушение изоляции и проводник прикасается к металлическому корпусу. Если нет заземления, автоматический выключатель никак не будет реагировать на такой аварийный режим работы. Но это опасно, ведь корпус находится под напряжением и если к нему прикоснуться, можно быть пораженным электрическим током.
Ситуация изменится, установлено УЗО в частном доме, квартире или офисе. Ведь ток, уходящий на корпус водонагревателя, и является током утечки, при появлении которого, в случае прикосновения к корпусу, срабатывает УЗО, обесточивая аварийный контролируемый участок. Если в цепь включено УЗО без заземления, схема становится значительно безопаснее с точки зрения возможности поражения током.
Как подключить УЗО без заземления
Перейдем к самому важному вопросу нашей статьи: какова схема подключения УЗО без заземления?
Совет: необходимо использовать УЗО только в паре с автоматическими выключателями. Делать это необходимо потому, что УЗО обеспечивает защиту электрической цепи только при возникновении токов утечки. Данный аппарат абсолютно не рассчитан на защиту от токов КЗ и перегрузки. Следовательно, УЗО защищает от поражения током, а автоматический выключатель - от сверхтоков, способных привести к пожару, порче проводки и электрооборудования. Исключение составляют только автоматы дифференциальной защиты, которые в своей конструкции объединяют и УЗО и автоматический выключатель.
Что касается самого подключения УЗО, то его можно произвести двумя способами.

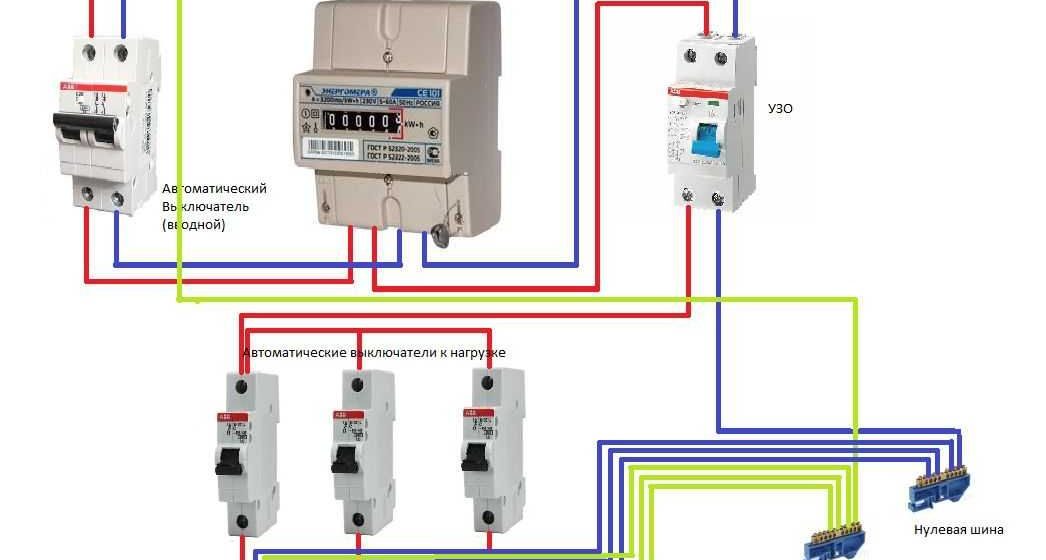

Первая схема подключения однофазного УЗО - установить единственный аппарат защиты большой мощности на все электрооборудование дома или квартиры. Данный способ имеет преимущество благодаря тому, что он наиболее простой. После аппарата учета электроэнергии фазный проводник идет на входящие клеммы УЗО, затем с выходящих клемм проводник идет на автоматические выключатели. От автоматов провод идет на питание электрооборудования: розеток и освещения.
Такая схема не занимает много места в распределительном щитке. Недостатком такого способа установки УЗО является то, что при срабатывании отключается все электрооборудование дома или квартиры. Также сложно быстро определить причину отключения.
Второй способ подключения УЗО без заземления - это установка отдельного аппарата на каждый опасный участок. В таком случае устройство защиты будет стоить дороже, и в распределительном щитке будет занимать больше места. С другой стороны, при отключении одного участка цепи, другие останутся подключенными к электричеству, и не придется столкнуться с ситуацией, когда весь дом будет обесточен. В этом случае схема подключения однофазного УЗО такова: от счетчика фазный провод подключается к каждому автоматическому выключателю, а от него к каждому УЗО.
При подключении УЗО к сети следует придерживаться следующего правила: нельзя объединять нулевые проводники в узел после УЗО . Это приведет к ложным срабатываниям. Кроме того, после монтажа защитной цепи следует проверить, правильно ли собрана схема подключения УЗО без заземления. Сделать это можно следующим образом: подключить электрооборудование к розетке, которая находится в цепи УЗО. Если после включения прибора УЗО не отключится - схема подключена правильно. Также нужно проверить УЗО на срабатывание в результате возникновения тока утечки, путем нажатия на кнопку «ТЕСТ» на самом УЗО.
Ошибки, которые не следует допускать
Очень важно избежать следующих ошибок. Некоторые для того, чтобы повысить безопасность цепи, подключают заземляющие проводники розеток к нулевому проводнику либо к самостоятельно сделанному заземлению. Это опасно, ведь только рабочее, правильно выполненное, заземление может обеспечить безопасность человека. Самодельные схемы могут стать причиной поражения током. По этой же причине нельзя подключать заземляющие проводники розеток к водопроводу и другим токопроводящим инженерным конструкциям сооружения.
Строго не рекомендуется подключать нейтральный провод к заземлению, с целью якобы повысить надежность системы. И последнее: при неработающем заземлении рекомендуется отключить и заизолировать заземляющий проводник, приходящий в электрический щиток от электроприборов. Если этого не сделать, то в аварийной ситуации все корпуса приборов окажутся под опасным для жизни напряжением.
Монтаж заземления, а также установку УЗО в квартире или частном доме лучше всего доверять квалифицированным специалистам. Помните, что от качества монтажа электрической сети может зависеть жизнь и здоровье людей.
Здравствуйте, уважаемые читатели сайта .
В ней мы рассмотрим применение УЗО в схеме без защитного проводника РЕ (без заземления) , что характерно для старой двухпроводной электропроводки в домах советской постройки.
Реалии нашего времени таковы, что в новых квартирах и домах современной постройки применяется электропроводка с отдельным защитным проводником PE:
— фаза, ноль и PE-проводник в однофазных сетях (три провода);
— три фазы, ноль и PE-проводник в трехфазных сетях (пять проводов).
Вместе с тем, в домах старой советской постройки до сих пор используется электропроводка, в которой нулевой и защитный проводники объединены в один PEN-проводник (так называемая «двухпроводка» ).
В однофазных сетях это фаза и нулевой вместе с защитным проводником – PEN (два провода), в трехфазных сетях – это три фазы и PEN-проводник (четыре провода). Такая система, в которой функции рабочего N и защитного PE проводников объединены, называется TN-C .
Т.е. в двухпроводке отсутствует отдельный заземляющий проводник.
Давайте подробно рассмотрим, как будет работать УЗО в двухпроводке.
В двухпроводной сети, в случае повреждения изоляции и пробое на корпус прибора, УЗО не сработает, поскольку корпус не заземлен и нет пути для прохождения тока утечки. При этом на корпусе прибора будет находиться опасный для жизни человека потенциал.
В момент, когда человек прикоснется к корпусу прибора, образуется цепь для прохождения тока, и от коротнувшего прибора через тело человека на землю потечет ток утечки.
Если ток утечки достигнет (величина то 0,5 до 1 значения уставки УЗО по дифференциальному току), то оно отключит цепь электроприбора от питающей сети.
Время нахождения человека под воздействием электрического тока будет зависеть от времени срабатывания УЗО. Хотя УЗО и отключит такую линию достаточно быстро, время воздействия тока может оказаться достаточным для получения серьезной травмы.
Таким образом, от момента повреждения изоляции электрического прибора и до момента отключения, когда УЗО отключит его от сети, на корпусе прибора будет находиться опасный для человека потенциал.
Если бы корпус электроприбора был заземлен, т.е. подключен к заземлению, то УЗО отключило бы прибор от электросети сразу же при пробое изоляции на корпус.
Согласно ПУЭ (п. 1.7.80), не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система ТN-С). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы ТN-С, защитный РЕ-проводник электроприемника должен быть подключен к РЕN- проводнику цепи, питающей электроприемник, до защитного коммутационного аппарата.
В тоже, время многие специалисты ссылаются на другие руководящие документы, которые рекомендуют ставить УЗО в двухпроводных системах.
Тем не менее, применение УЗО в электроустановках с системой заземления TN-C, позволяет дополнительно повысить степень электробезопасности квартиры, поскольку оно и в этом случае обеспечивает эффективную защиту от поражения электрическим током.
В перспективе, все электропроводки в старых домах должны быть модернизированы в системы с отдельным РЕ-проводником — из систем TN-C в системы TN-C-S.
Если заземления в вашем электрическом щите нет, то необходимо ждать реконструкции проводки.
Модернизацией системы электроснабжения вашего дома должна заниматься энергообслуживающая организация. Разделение РЕN- проводника на нулевой рабочий N и защитный РЕ-проводник должно проводиться энергообслуживающей организацией на (ВРУ) вашего дома.
Поэтому, если вы решили заменить старую двухпроводную электропроводку в своей квартире, используйте, как рекомендуют нормы, трехпроводный кабель, но третий проводник не подключать ни в электрощите, ни в розетках (т.е. он у вас есть на перспективу, но вы его не подключаете, а изолируете с двух сторон и оставляете так, пока не будет проведена реконструкция системы электроснабжения вашего дома).
При отсутствии заземления в квартире не подключайте третий защитный проводник к нулю в электрощите , в распределительной сети здания (что случается довольно часто) под опасным напряжением электрической сети, через защитный проводник, подключенный к нулю, окажутся все токопроводящие корпуса электроприборов, подключенных в сеть.
Более подробно смотрите видео Подключение УЗО без заземления
