Выбор и монтаж тёплого пола под плитку. Электрические теплые полы под плитку: плюсы и минусы Нагревательный кабель для теплого пола под плитку

Кафель и керамогранит - наиболее практичные отделочные материалы для помещений специального назначения: кухни, балкона, ванной комнаты и санузла, лоджии. Они относятся к категории холодных настилов, ступать по которым босиком (особенно в зимние холода) неприятно. Чтобы нагреть такую поверхность и создать в комнате с кафельным или керамогранитным настилом оптимально-комфортные условия применяют системы нагрева воздушных масс снизу. Наименее трудоемким в монтаже будет электрический обогрев.

Подключаемый к электросети теплый пол под плитку бывает:

кабельным (применяют 1 и 2-жильные провода);
стержневым;
инфракрасным пленочным;
в виде нагревательных матов (изготавливают из очень тонких электропроводов).

Как выбрать наиболее эффективную для дома разновидность эл. теплого пола под плитку, как делать его самостоятельный монтаж, и что важно учитывать, осуществляя работы, - эти и другие важные моменты стоит рассмотреть.

Почему именно электрический, а не водяной?

Основное требование к укладке систем водяных полов - заливка толстого слоя стяжки - от 15 см. К этой цифре нужно добавить, хоть и небольшой, слой отделочного материала. Организовывая нагрев полов в многоквартирном доме, эти сантиметры важно точно рассчитать и учесть, ведь они могут существенно поднять уровень пола. А вот укладка электрического теплого пола под плитку не нуждается в заливке толстого бетонного слоя - до 5 см. Варианты систем из пленки и нагревательные полосы монтируются в клеевой состав при монтаже настила. Но экономия полезного пространства и минимум операций - это лишь некоторые достоинства монтажа теплых электрических полов под кафельную плитку в санузле и (или) столовой. Есть и прочие:

исключены протечки, а значит, и затопление соседей, подвала;
ввод смонтированной конструкции в эксплуатацию сразу же после монтажа (полы с жидким носителем тепла можно эксплуатировать спустя 17-29 дней - срок затвердения бетона);
монтаж электрического теплого пола под плитку выполняют круглый год, процесс займет 3-5 дней (продолжительность работ зависит от навыков мастера и объема);
точная и более простая регулировка, подключение;
электрический теплый пол под плитку подключают к общей электросети (водяной нагрев к централизованному отоплению подключать не рекомендуют);
равномерный нагрев все обслуживаемой площади;
высокая ремонтопригодность и максимально быстрый, простой ремонт;
теплый пол под плитку, подключаемый к электросети, фактически не требует обслуживания и соблюдения специальных норм при эксплуатации (для водяных системы крайне важно грамотно провести первое включения (каждый следующий сезон) - заполнение контуров и пр.).

Убедившись в предпочтительности электросистем вспомогательного нагрева, не стоит спешить выяснять вопрос, как правильно сделать теплый пол под плитку в доме. Теперь нужно выбрать вид электрического нагрева, поскольку именно он будет определять технологию монтажа и ее сложности, нюансы. А также правильно купить греющие элементы. Специалисты советуют закупать готовые продукты, поскольку в них обязательно есть инструкция по укладке теплого пола под плитку или иное покрытие.

Какой теплый электро пол под плитку лучше выбрать?

Под кафель или керамогранит можно укладывать:

Выполнить укладку кабельного теплого пола под плитку своими руками без приглашения в дом профессионалов вполне реально. Главное, правильно закупить материалы и подготовить необходимый инструмент. У многих производителей можно купить уже готовый кабельный теплый пол под плитку конкретной мощности с полным или частичным монтажным набором.

В виду того, что 73% современников выполняют монтаж теплого пола под плитку своими руками, большой популярностью пользуются ИК пленка и маты. К кабельным системам прибегают крайне редко, поскольку их монтаж требует специфических знаний. Приобрести сертифицированный и проверенный эксплуатационными условиями тонкий теплый пол под плитку рекомендуют у компаний «Национальный комфорт», «Теплолюкс», «Thermo Industri AB» и других производителей. Выбрав тип системы, определимся, как своими руками сделать электрический теплый пол под плитку в коттедже или многоквартирном доме.

С чего начинается укладка электрического теплого пола под плитку своими руками?

С проработки проекта. Он облегчит процесс расчета необходимых стройматериалов и греющего кабеля под плитку с укладкой без стяжки или в стяжку, а также подготовки к работам. При проектировании учитывают:

Начерченный проект поможет подсчитать по полезной для обогрева площади необходимое количество электро полов под плитку, а также определиться с объемом изоляционных материалов. Все необходимое для монтажа системы нужно закупить заранее. Если укладка системы нагрева воздушных масс снизу помещения выполняется впервые, стоит уделить внимание и выбору ее мощности. Особенно если полы с подогревом под плитку будут единственным в помещении отопительным оборудованием. Таблица мощности, приведенная ниже, поможет определиться.

Как монтировать теплый пол под плитку: материалы и инструменты

Чтобы правильно проложить теплый пол под плитку электрический своими руками, надо подготовить:

Ленту демпферную и широкий строительный скотч;
Теплоизоляцию. Наличие слоя утеплителя обязательно, если работы ведутся на первых этажах многоквартирных домов и в частных домах с основанием на грунте. В этих случаях разумнее выбрать плотную теплоизоляцию. Плиты толщиной 50-100 мм отлично подойдут. Нужно помнить, что хоть толщина электрического теплого пола под плитку минимальна (до 3.2 мм-5 мм), сам напольный пирог могут достигать 4 см-5 см. Если уровень поверхности пола поднимать нежелательно, нужно выбирать более современные утеплители. Например, пенофол. Плиты высотой 50 мм предостаточно;
Сам эл теплый пол под плитку в рассчитанном по проекту количестве;
Керамическая или керамогранитная отделка;
Монтажный клей и затирка.

Чтобы установка теплого пола под плитку прошла без заминок, нужно позаботиться и об инструментах. Понадобятся: строительный уровень, рулетка, болгарка, зубчатый шпатель, крестики, нож. При покупке готового комплекта вспомогательной системы нагрева воздушных масс снизу помещения дополнительных приборов приобретать не нужно. Но если все покупалось по отдельности, тогда стоит удостовериться в наличии всех элементов системы. Для устройства теплого электрического пола под плитку понадобиться термодатчик, соединительные элементы и крепежи, терморегулятор.

Технология укладки электрического теплого пола под плитку

Выяснив, что лучше - теплый пол в стяжку или под плитку, и определившись с типом системы, приступим к подготовительным процедурам. Самая ответственная - подготовка площадки для монтажных работ. Основание должно быть максимально гладким и ровным без перепадов высоты и дефектов. Если вам интересно, как уложить электрический теплый пол под плитку с минимальными трудозатратами, значит, позаботьтесь о штроблении стены в месте монтажа функциональных узлов. Следует выполнить все грязные и мокрые работы до момента укладки кабельного или пленочного теплого пола под плитку в санузле, столовой или ванной.

Специалисты рекомендуют демонтировать старую стяжку и покрытие. Если заливка основания проводилась более 10 лет назад, то заливать новый слой бетона обязательно. Если не выровнять поверхность, то интересоваться, как правильно класть теплый пол под плитку, не стоит. Перепады высот станут причиной разрыва жил проводов или порчи матов (воздействие нагрузок). Срок эксплуатации составит не более 2-3 лет. К слову, если укладка теплого пола под плитку приурочена к капитальному ремонту, то начинать заливку стяжки следует только после выравнивания стен. Как только бетон наберет свою крепость (обычно 17-28 дней), нужно удалить весь мусор и пыль с основания для монтажа. Его можно пропылесосить.

Производители выпускают специальные теплоизоляционные материалы с металлизированной (хорошо отражающей тепло) лицевой поверхностью. Если греющий кабель под плитку будет укладываться с применением именно такой теплоизоляции, то два предыдущих этапа работ можно легко совместить.

На этом этапе монтаж своими руками электрического теплого пола под плитку можно считать завершенным. Осталось дождаться, пока плиточный клей высохнет и ввести систему в эксплуатацию. Если по технологии вам пришлось выполнять бетонную стяжку, перед включением вспомогательного обогрева нужно выждать 28 дней. В противном случае стяжка растрескается и деформируется, что приведет к увечью системы.

Как уложить и протестировать теплый пол, укладываемый под плитку?

В изучении вопроса, как своими руками установить электрический теплый пол под плитку, нужно уделить внимание контрольной проверке работы системы. Она выполняется сразу после раскладки кабеля или матов перед их подключением к электросети. Тестирование проводится с помощью мультиметра. Проверяют сопротивление эл. теплого пола, пока монтаж его под плитку не начался. Замеренное число должно совпадать с данными в техническом паспорте к системе.

Под какую плитку выполняют монтаж системы обогрева пола?

Мы разобрались, как правильно уложить теплый пол под плитку, осталось выяснить, какой отделочный материал лучше купить. В принципе подойдет любая керамогранитная или керамическая плита. Оба вида отделки совместимы с электрическими полами - отлично аккумулируют и проводят тепло, безопасны и неприхотливы к высоким температурам. Но если мы вплотную подошли к рассмотрению вопроса, как правильно уложить электрический теплый пол под плитку, то стоит разобраться с классами напольного покрытия.

Существуют следующие группы:

PEI I. Рекомендована для влажных помещений. Уложенный своими руками теплый пол под плитку этого класса прослужит десятки лет. Материал устойчив к влаге и конденсату, не боится механических нагрузок и стоек к истиранию поверхности;
PEI II. Дорогостоящий материал, но максимально устойчивый к истиранию. Если вы интересовались, как смонтировать теплый пол под плитку в кухне, то в качестве настила лучше выбрать материал именно этого класса. Никакие чистки полов ему не страшны;
PEI III. Идеальный выбор материала для оформления лоджии или балкона. Поверхность отделки боится сильных механических нагрузок, а потому в обуви по ней ходить нельзя. Но укладка такой плитки на теплый электрический пол будет максимально эффективна, поскольку материал отлично передает тепло.

В продаже имеются и отделочные материалы класса PEI IV и V с повышенными эксплуатационными характеристиками поверхности. Но они стоят дорого, да и предназначены для мест с большой проходимостью. Если вас интересует вопрос, как сделать электрический теплый пол под плитку максимально долговечным в коридоре или холле, тогда эксперты рекомендуют выбрать именно этот класс покрытия.

При выборе керамической плитки обращают внимание и на пористость ее структуры. Для тех, кто выясняет вопрос, как установить теплый пол под плитку максимальной эффективности, можно порекомендовать выбирать очень плотную отделку. Чем меньше пузырьков с воздухом будет в толщине материала, тем лучше он будет проводить тепло.

Мы выяснили, как выгоднее стелить теплый пол - под стяжку или под плитку, что лучше выбрать для монтажа системы - маты, кабель или пленку, а также как провести грамотную укладку. Но если у вас еще остались вопросы касательно того, как укладывается теплый пол под плитку, то лучше эту процедуру доверить специалистам. Несмотря на безопасность всех описанных выше нагревающих элементов, проблемы все-таки могут возникнуть.

Керамическую плитку можно по праву назвать самым популярным вариантом для оформления пола в ванной, в туалете, на кухне или в коридоре. Все ее достоинства прекрасно дополняются системой электрического теплого пола, которая особенно актуальна в этих помещениях.

Теплый пол — прекрасная возможность дополнительного отопления помещения

И есть ли выбор керамики во многом зависит от бюджета ремонта и личных предпочтений, то выбрать подходящий теплый пол можно, только ознакомившись с возможными вариантами, их преимуществами, недостатками и особенностями монтажа.

Электрические теплые полы под плитку: возможные варианты, какой выбрать

Одним из преимуществ электрических теплых полов является возможность круглогодичной работы, что несомненно важно для квартир, которые зависят от отопительного сезона. Но кроме этого, электрические полы в многоэтажных зданиях являются единственно возможным вариантом дополнительного обогрева.

Схема: виды электрического теплого пола под плитку

Выбирая какой лучше, учитывают возможность выполнить стяжку, если она нужна и допустимую высоту, на которую можно поднять пол, ценовой диапазон и совместимость с выбранных напольным покрытием.

Кабельный теплый пол

Самое обычное обустройство кабельного теплого пола представляет собой специальные одножильные или двухжильные кабели, погруженные в цементно-песчаную стяжку высотой 2-3 см. А вместе с напольным покрытием и подготовкой основания пол иногда приподнимается почти на 10 см.

Сразу стоит отметить, что те электромагнитные поля, о которых постоянно упоминают отзывы действительно имеют место и продуцируются одножильными кабелями в намного большей степени, чем двухжильными.

Кабельный теплый пол

Монтаж обычных кабельных полов требует определенной квалификации, а включать систему можно только через месяц. Этот вариант уже давно потерял свои позиции на рынке, а его место заняли термоматы.

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Совет! Выбирая электрический пол, экономить не стоит, в случае поломки его замена обойдется недешево.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

для сухих помещений рекомендована – 100 Вт/кв. м.;
для влажных – 140 Вт/кв. м.;
для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Инфракрасный пленочный пол

Теплый пленочный пол считается самой современной и наиболее эффективной системой. Она излучает инфракрасные волны и не создает электромагнитные поля. Пленочные теплые полы бывают двух видов:

Инфракрасный с углеродным нагревательным элементом. Для повышения надежности и долговечности некоторые производители покрывают систему графитовым напылением.
Основой служит лавсановая пленка. Подключаются нагревательные полосы по параллельной схеме. Систему располагают не только на горизонтальные, а и на вертикальные поверхности.

Основа для теплого инфракрасного пола

Пленочный биметаллические пол. В качестве нагревательных элементов используются тонкие слои алюминия и меди, расположенные между двумя слоями эластичного полиуретана.
В системе не предусмотрено подключение заземляющего провода, что подразумевает подсоединение к проводке через УЗО или АВДТ.

Совместимость пленочного пола с плиткой

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.

Стержневой инфракрасный теплый пол

Эти системы появились недавно и пока еще не стали очень распространенными. Нагревательным элементом в них выступает гибкий стержень из композитного материала на основе карбона, серебра и графита.

Стержневой электрический пол выпускается в виде гибкого широкого термомата. Стержни размещены параллельно с шагом 10 см с и закреплены с обеих сторон на черные токопроводящие шины.

Монтаж стержневого теплого пола

Уникальность стержневых систем в том, что они не боятся запирания мебелью, последующего перегрева и могут стелиться под любое напольное покрытие.

Кроме этого, отзывы говорят об их экономичности. Монтаж стержневого теплого пола практически ничем не отличается от установки термоматов.

Монтаж электрического теплого пола под плитку своими руками

Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.

Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.

Этапы монтажа теплого пола под плитку

В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.

Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.

Подготовка основания

Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.

Этапы монтажа теплого пола под ламинат

По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.

Совет! Если монтаж теплого пола предусмотрен на веранде или лоджии перед гидроизоляцией укладывают слой утеплителя, это может быть минеральная вата или пенополистирол толщиной 10 см.

Особенности монтажа кабельного или стержневого теплого пола под плитку

Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.

Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:

На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.

Кабель для электрического теплого пола

Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку. Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола. Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.

Раскройка термомата

Подключают электрический пол к сети через терморегулятор.
После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.

Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея.

Установка пленочного пола под плитку: выбор варианта монтажа

Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.

Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому. Монтаж электрического теплого пола выполняется в виде «сэндвича»:

На основной пол стелют теплоотражающий материал;

Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);

Этапы монтажа термомата под плитку

Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт. Последовательность и особенности монтажа инфракрасного теплого пола своими руками наглядно показаны на видео.

Технология «мокрой» установки (заливка стяжки)

Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.

Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
Следующим слоем будет полиэтиленовая пленка.

Укладка инфракрасной термопленки

Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.

Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.

Важно! В монтаже пленочного теплого пола, ввиду отсутствия заземления, не должны использоваться токопроводящие материалы. Например, теплоотражатели на основе алюминиевой фольги или армирующая металлическая сетка.

Управление теплым полом

Наличие в доме электрического теплого пола подразумевает возможность регулирования температуры их нагрева, которая осуществляется через терморегулятор.

Устройство устанавливается на стену в любом удобном месте, включает/выключает теплый пол, поддерживает заданную температуру.

Способы подключения теплого пола

Существует два основных типа:

Простые (ручная регулировка) – устройства включаются и выключаются вручную, самостоятельно они только поддерживают заданную температуру. Для тех, чья жизнь не подчинена какому-либо графику такой вариант удобный, пол можно включить и выключить по мере необходимости.
Программируемые (автоматическая регулировка) – настраиваются на самостоятельное включение и выключение в зависимости от времени суток и дней недели. Для удобства управления они оснащены дисплеем, на котором указываются все необходимые данные.

Совет! Если теплый пол не является основным источником отопления и призван только поддерживать комфортную температуру, практичным вариантом станет установка терморегулятора с температурным датчиком. Устройство будет самостоятельно, поддерживать заданную температуру воздуха.

Монтаж теплого электрического пола: видео

Теплый пол: фото

Среди современных обогревающих систем одно из главных мест занимает водяной или электрический теплый пол под плитку. Какой лучше из них выбрать - вопрос не праздный. От этого зависит комфорт в доме и экономия энергии. Водяной обогрев запрещен в многоэтажных домах. Поэтому отопление дома теплыми полами делают преимущественно с помощью электричества. Управление обогревом производится с помощью терморегулятора, установленного на стене.

Преимуществом способа является равномерный прогрев помещения. При этом снижение средней температуры в комнате на 2-3ºС не вызовет дискомфорта. Экономия электроэнергии здесь составит 10-15%. Особенно требуется теплый пол под кафель или холодные для ног.

Виды нагревателей

Тепло создают следующие нагревательные элементы, заделанные в пол:

кабели;
маты;
инфракрасная пленка.

Современный рынок предлагает различные варианты. Остается выбрать электрический теплый пол под плитку. Какой лучше? Попробуем разобраться.

Кабели

Кабели бывают резистивные и саморегулирующиеся. Все они монтируются в цементно-песчаную стяжку с армированием, которая занимает 3-5 см дополнительной высоты помещения. Кроме того, сверху укладывается плитка, забирая еще до 2 см.

Резистивный кабель

Когда устанавливаются теплые полы электрические, цены самые низкие у резистивного нагревательного кабеля, который бывает одно- и двухжильным.

При прохождении по нему электрического тока выделяется тепло. Кабель обладает постоянной мощностью. Его можно укладывать произвольно в помещениях со сложной формой пола.

Саморегулирующийся кабель

Этот тип кабеля отличается по принципу действия. Он состоит из двух проводников, расположенных параллельно. Между ними размещен полупроводниковый полимер. Через него проходит ток в поперечном направлении. На разных участках тепловыделение в кабеле может быть различным, в зависимости от температуры в помещении. Поэтому перегрева в отдельных местах не будет, если там будет стоять мебель или бытовая техника. Важно, чтобы слишком большая нагрузка не повредила кабель.

Маты

Какой устанавливать, решает домовладелец, но лучше всего подойдут из сверхтонкого кабеля, приклеенного к сетке.

Они изготавливаются в виде рулонов разной ширины, мощностью Между собой маты легко соединяются клеммами. Сборка получается надежной, если стыки дополнительно проклеить скотчем или промазать специальным герметиком. Соединения с кабелем, идущим на терморегулятор, немного выступают, но их можно заделать в углубления пола или стены. Высокая прочность и стойкость изоляции кабеля не требуют обязательной установки в песчано-цементной стяжке. Маты можно располагать в слое плиточного клея без гидроизоляции. Толщина теплого пола получится незначительной.

Пленочный инфракрасный пол

Нагреватель состоит из плоских карбоновых проводников, заламинированных в рулон из специальной электротехнической пленки. Этот вариант был изначально предназначен для укладки под напольные покрытия без стяжки или клея. Не всякий выдерживает взаимодействия со щелочной средой строительных растворов. Под плитку применять его можно, но требуется дополнительная гидроизоляция из полиэтилена.

Выбор мощности нагревателей

Когда планируется сделать электрический теплый пол под плитку, какой лучше подойдет по мощности, зависит от типа помещения.

Определение полезной площади

Под громоздкой мебелью и бытовой техникой подогрев не делается из-за перегрузки и нарушения нормальной циркуляции воздуха. Следует учитывать то, что подогревать целесообразно не менее 70% пола помещения, когда электроподогрев служит главным источником тепла. При этом его удельная мощность должна быть 110-220 Вт/м 2 . Если полезная площадь меньше, от электрического пола придется отказаться или изменить планировку помещения. Для кухни или жилой комнаты мощность приближается к нижнему пределу, а в ванной, на лоджии или в помещениях первого этажа ее требуется больше. Оптимальным вариантом является работа системы обогрева на 70-75%.

Как рассчитать нагревательный элемент при покупке

Перед тем как сделать дома теплый пол, надо правильно рассчитать мощность, которая зависит от типа и площади помещения. На рисунке ниже изображены через термографическое устройство с подогревом разной мощности (температура поверхности 15-25ºС).

Для комнаты требуется удельная мощность 100-160 Вт/м 2 . Для вспомогательного источника тепла ее можно выбрать по минимуму.

Для комнаты на 20 м 2 полезная площадь составит 20 · 70 / 100% = 14 м 2 .

Тогда требуемая мощность составит W= 100 · 14 = 1.4 кВт.

Когда источник основной, нужно брать по максимуму: W= 160 · 14 = 2.24 кВт.

Стоимость резистивного кабеля не очень высокая, и имеет смысл брать его как основной источник обогрева, который не обязательно использовать на все 100 %.
Если мощность кабеля составляет 20 Вт/м, то для основного источника нужна длина
L = 2.24 · 1000 / 20 = 112 м.

На концах кабеля устанавливаются специальные муфты. Поэтому их продают фиксированными отрезками. При покупке можно выбрать кабель требуемой мощности, близкой к расчетной.

Как уложить теплый пол

Когда укладывают теплый пол электрический своими руками, следует знать, что снизу нужна теплоизоляция. Экономить на ней не стоит, поскольку она является надежной теплозащитой дома. Кроме того, все тепло, выделяемое теплым полом, будет уходить вверх, в помещение.

Перекрытие очищается от мусора, застилается гидроизоляцией, а на нее кладется утеплитель. Популярным материалом является полипропилен со слоем фольги, расположенным сверху. На утеплитель кладется тонкая монтажная сетка.
Если пол нагружается тяжелыми предметами, в качестве теплоизоляции целесообразно применять твердые водостойкие гипсоволокнистые или стекломагнезитовые листы. Их крепят к основе дюбелями. Для предотвращения контакта металлической шляпки с нагревательными элементами места под саморезы следует тщательно выбирать.
будет заливаться сверху. Чтобы она не продавила утеплитель, в нем через интервалы делают небольшие вырезы. Тогда стяжка будет держаться на перекрытии, а не на теплоизоляции.

Шаг укладки кабеля вычисляется по формуле: h = S · 1000/L = 14 · 1000/112 = 125 мм.

План укладки сначала следует изобразить на эскизе с обозначением места установки терморегулятора. Обычно обогрев пола делают по зонам. Преимуществом способа является то, что их можно подключать отдельно.

Теплый пол из укладывается под стяжку из бетона, толщина которой составляет 3-6 см. Сверху на ней может находиться любое покрытие, не обладающее теплоизолирующими свойствами. Теплый пол размещают так, чтобы на нем никогда не стояла мебель. Иначе эти участки будут перегреваться. Над местом, где располагается датчик температуры, не следует стелить коврики, так как это может нарушить работу всей системы.

Перестановка мебели и застилание саморегулирующегося кабеля ковриками не ухудшит его работу. Его удобно применять на небольших площадях обогрева. В стационарных условиях, где мебель не переставляют, экономичней использовать резистивный кабель, как более дешевый.

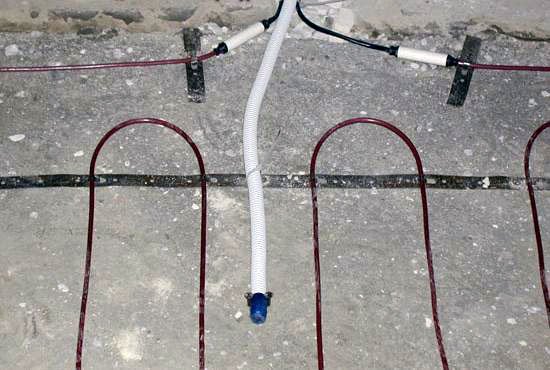

Теплый пол фиксируется на полу монтажной лентой, которую крепят через 30-50 см с помощью дюбелей.

Подключение теплого пола

Электропитание для теплого пола проводится отдельной группой с применением УЗО. Если в доме нет заземления, его нужно сделать. Оплетку кабеля обязательно нужно заземлять. Провода к электросети и к теплому полу проводятся в стене, где делаются штробы. В них должна помещаться гофротруба.

Провода вводятся в установочную коробку и вместе с кабелем теплого пола подсоединяются к терморегулятору. Маркировка в нем следующая: L - фаза, N - нулевой провод, PE - заземление. Управление терморегулятором делается в каждой комнате отдельно. При установке теплого пола в нескольких помещениях целесообразно применять многоканальный прибор. Отопление можно отключать или держать на минимуме, когда комнатой никто не пользуется. В ванной и других помещениях с повышенной влажностью терморегулятор устанавливать не рекомендуется.

Теплые полы электрические: цены и качество

Самыми дешевыми являются теплые полы китайского производства. Российская продукция имеет средний ценовой уровень. Среди корейских моделей существует большой диапазон цен и качества. При покупке надо обращать внимание на характеристику продукции, изложенную не в рекламе, а в документации.
Лучший электрический теплый пол изготавливают американские, норвежские и датские производители.

Полы европейских производителей имеют следующие цены (руб./кв. м):

кабельный — 800-1000;
нагревательный мат — 1500-2600;
инфракрасная пленка — 600-800.

При покупке следует оценивать стоимость всего комплекта.

Любой теплый пол электрический своими руками может быть без особого труда изготовлен, если тщательно соблюдать инструкцию по монтажу и подключению.

Заключение

Из всех известных способов отопления самым удобным является электрический теплый пол под плитку. Какой лучше выбрать? Все зависит от желания и возможности домовладельца. Высокая теплопроводность керамики, легкость управления, скрытое размещение, экономичность, возможность смонтировать теплый пол электрический своими руками и другие преимущества этого способа обогрева делают его все более популярным.

Плитка и керамогранит очень практичны для использования на кухне, в ванной, туалете и даже в спальне. Но главный их минус в том, что их поверхность холодная в любое время года. Исправить это можно легко, установив систему теплого пола. Самый простой и быстрый способ монтажа – это электрический теплый пол под плитку, о котором мы расскажем в этом уроке.

Быстрая навигация по статье

Выбор

Электрический теплый пол бывает нескольких видов:

– о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.
Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.

Для установки в плиточный клей лучше всего подходят греющие маты и стержневой теплый пол. В этом уроке мы расскажем только про укладку греющих матов, так как стержневая система – это тема отдельной статьи.

На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.

Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.

На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.

Расход энергии

Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).

У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
Итого суммарная мощность системы будет 360 Вт/м2.
В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
Энергопотребление в сутки: 216*24 = 5,184 кВт.
Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.

Расход можно снизить, если использовать дорогие программируемые терморегуляторы, за счет эффективного управления питанием.

Если вы захотите поставить электрический теплый пол на большой площади, нужно учитывать максимальную нагрузку на проводку. Лимит нагрузки может быть разным, но ориентировочное значение по СНиП 31-02 «Электроснабжение жилых домов» составляет 8,8 кВт на квартиру с электроплитой.

Монтаж термоматов

Стандартный комплект нагревательного мата состоит из двух элементов:

Термомат в рулоне с силовым кабелем.
Гофра с металлическим зондом и заглушкой — для установки внутрь неё термодатчика. Она нужна для защиты датчика от щелочи и влаги. Если слой плиточного клея не позволяет установить гофру, приобретается специальный влагостойкий датчик.

Дополнительно нужно будет приобрести:

Терморегулятор. Подбирается исходя из максимальной мощности энергопотребления.
Монтажные коробки, если терморегулятор будет устанавливаться в стену.
Выносной датчик температуры (обычно идет в комплекте с терморегулятором). Лучше брать контактный датчик, а не тот, который будет измерять температуру воздуха.
Провода для подключения терморегулятора к сети. Сечение подбирается в зависимости от мощности системы и материала провода (см. таблицу ниже)

Основные правила

Подключение обязательно нужно делать через терморегулятор для сохранения заданной температуры.

Согласно Правилам устройства электроустановок (ПУЭ) обязательна установка УЗО (устройство защитного отключения) с током срабатывания 30 мА, 100 мс и автовыключателя max 10 А (тип C). Системы мощнее 2 кВт рекомендуется подключать через отдельную проводку с автоматом.

Если вы делаете установку в ванной или другом влажном помещении, терморегулятор должен находиться в соседнем сухом помещении.

Кабель нельзя укорачивать и обрезать! При необходимости можно отрезать только питающий провод.

Последовательность установки системы

Определите место установки терморегулятора на стене и зоны, где будет лежать термомат. Над теплым полом не должно находиться мебели без высоких ножек, сантехники или бытовой техники. Если на стяжке есть демпферные швы, мат не должен проходить через них. На каждое помещение используется отдельный терморегулятор и маты. Если в комнате планируется делать несколько финишных покрытий с разными свойствами, нужно под каждый из них ставить отдельный терморегулятор.

Стандартный термодатчик устанавливается внутрь гофрированной трубки. Чтобы она не создавала дополнительной неровности, для неё в полу и стене делается штроба. Конец гофры закрывается заглушкой, чтобы внутрь не попал раствор. Конец датчика должен быть установлен с отступом 50-100 см от стены немного ниже мата, по центру между двумя витками кабеля. Не делайте изгибы гофры радиусом менее 5 см, для возможности замены датчика.

Влагостойкий датчик просто фиксируется на сетке по центру между двумя жилами кабеля. Минус установки без гофры в том, что при поломке вы не сможете легко заменить его.

Перед укладкой нагревательного мата нужно покрыть бетонный пол грунтовкой, для обеспыливания поверхности и увеличения сцепления плиточного клея.

Уложите нагревательные маты на выбранную зону обогрева. Для получения нужной формы, вы можете разрезать сетку и завернуть кабель, но резать его нельзя. Сетка крепится к полу на скотч или скобы, кабелем вверх.

Отступайте минимум 5 см от стен и соседних матов, и 10 см от других нагревательных приборов.

После укладки кабеля нужно замерить омическое сопротивление с помощью мультиметра. Оно должно быть в пределах (плюс-минус 10%), которые написаны в инструкции или гарантийном талоне производителя.

Подключение и установка терморегулятора

Подключение теплого пола и терморегулятора к сети должен проводить только профессиональный электрик при отключенном напряжении.

Зачистите изоляцию на выводе монтажных проводов из мата и провода питания от 220В на 5-7 мм.

Подключите провода к клеммам терморегулятора, согласно схеме его подключения, которая указана в инструкции.

Экранирующая оплетка кабеля должна быть соединена напрямую с заземлением.

Укладка плитки

Укладку можно делать сразу на плиточный клей, либо предварительно заливать маты стяжкой (толщиной минимум 2 см). Запрещено укладывать плитку на подложку из ДСП, фанеры или другого материала.

Нанесите плиточный клей непосредственно на мат. Во влажных помещениях (например, в ванной), вначале на маты наносится тонкий слой клея. После его застывания наносится гидроизоляция и второй слой клея.
Желательно использовать специальные клеевые смеси для теплых полов, они более эластичные.
Равномерно распределите клей зубчатым шпателем. Для этого случая рекомендуется использовать только пластиковые гребенки, чтобы не повредить кабель.
Прижмите на клей плитку или керамогранит, выровняв её по уровню. Толщина плиточного клея вместе с плиткой должна быть не менее 2 см. Некоторые производители (например, DEVI) рекомендуют делать покрывающий слой не менее 5 см. Это связано с тем, что при такой прослойке тепло будет распределяться равномерно.

Заключение

Включать теплый пол можно только после полного высыхания клея или стяжки, а это минимум 28 суток после укладки. Запрещено устанавливать терморегулятор на температуру свыше 30 градусов. Чтобы не повредить кабель при ремонтных работах, нарисуйте и сохраните схему его укладки.

Электрический теплый пол целесообразно применять в помещениях маленькой площади (до 10 м2), в остальных случаях по суммарным затратам на монтаж и оплату энергии, выгоднее будет ставить водяной подогрев. Но в плиточный клей его устанавливать нельзя, потребуется делать дополнительную стяжку.

comments powered by HyperComments

Керамическая плитка есть в любом современном доме. По сравнению с другими материалами она обладает чуть ли не самым большим перечнем уникальных качеств. Особенно керамика подходит к помещениям с повышенной влажностью. Такой пол относится к типу «холодных», из-за чего требуется укладка плитки на теплый электрический пол, а не просто на цементную стяжку.

Современные материалы и технологии дают возможность владельцам квартир и частных домов создать водяной и электрический подогрев поверхности пола. Водяной теплый пол необходимо связать с системой отопления. Если для частного дома это выполнимо, то для квартиры – проблематично. Наряду с масштабными работами, самым сложным является получить разрешение на подключение.

Кроме того, теплый пол электрический многие предпочитают по следующим причинам:

отсутствие протечек теплоносителя;
меньшая толщина стяжки, а в некоторых случаях – ее отсутствие;
простота монтажа нагревающих элементов (кабеля, пленки, стержней);
нет необходимости в громоздком оборудовании.

Качественная теплоизоляция и отрегулированный электроподогрев кафельных полов позволяют получить достаточную экономию энергии.

Выбор теплого пола

Если ориентироваться по цене, предпочтение отдается греющему кабелю. Его необходимо укладывать вручную в определенном порядке. Наиболее распространен способ «змеевик». Есть еще «улитка», но применяется реже.

Нагревательные кабели подразделяются на три типа:

Одножильные. Под изоляцией с экраном находится всего одна жила с высоким сопротивлением. При пропускании тока она выделяет тепло и прогревает цементную стяжку, в которую помещается кабель.

При прокладке в помещении возникают некоторые сложности, поскольку передний конец необходимо вернуть к источнику тока, чтобы замкнуть электрическую цепь. Здесь требуются определенные навыки, так как у помещения может быть сложная конфигурация, а петли кабеля никогда не должны пересекаться между собой.

Рекомендуется начертить на миллиметровке в масштабе несколько вариантов прокладки, а потом выбрать наиболее подходящий. Целесообразно сделать своими руками электрический теплый пол на одножильном проводе в одном из бытовых помещений для приобретения необходимых навыков.

Двухжильный кабель имеет 2 изолированных проводника. Функцию источника тепла могут выполнять оба или только один. Тогда второй кабель служит только для замыкания цепи. Коммутация между собой обоих проводников создается соединительной муфтой, выполненной на конце кабеля.

Одножильный и двухжильный кабели равномерно нагреваются по длине протекающим электрическим током. Нагрев регулируется подачей и отключением питания с помощью реле, установленного в термостате.

В саморегулирующемся кабеле две жилы расположены параллельно на расстоянии. Между ними располагается полупроводниковая матрица, а на конце проводники не соединяются между собой. Ток течет не вдоль проводников, а от одного к другому через матрицу, т.е. в поперечном направлении.

Когда кабель холодный, проводимость максимальная, и его нагрев происходит быстро. По мере нагрева начинает расти сопротивление полупроводника, и в итоге полупроводник запирается. При этом процесс может происходить на каждом отдельном участке, в результате чего осуществляется саморегуляция кабеля. Он достаточно дорог, его применение оправдано, когда нужно уложить нагревательные элементы в места, где возможен перегрев обычного кабеля.

На рисунке ниже изображены все три типа резистивных кабелей.

Оптимальная толщина заливки стяжки составляет 50 мм, что занимает значительную часть пространства помещения. К ней еще добавляется прослойка клея и керамическая плитка.

Наибольшее применение для монтажа под плитку своими руками нашли сетчатые маты, состоящие из тонкого нагревательного кабеля, закрепленного уже на заводе на стекловолоконной сетке с нужным шагом. Их достаточно раскатать по поверхности основы и закрыть таким образом всю поверхность без специальной укладки каждого витка.

Заметным преимуществом сетчатых нагревательных матов является возможность их укладки сразу в слой плиточного клея. При этом толщину последнего придется увеличить до 8-10 мм, но это значительно меньше толщины цементной стяжки. Сетка придает достаточную прочность клеевой прослойке.

Маты немного дороже отдельного нагревательного кабеля, но цена оправдана высокой скоростью монтажа. Они продаются готовыми комплектами и имеют конкретные показатели мощности, указанные в паспорте. Диаметр кабеля в них составляет всего 3-5 мм.

Маты можно разрезать по сетке, не трогая проводники, и размещать с необходимыми поворотами, как представлено на рис. ниже.

Можно выбрать модель с самоклеющимся нижним слоем, что позволяет фиксировать нагревательный мат на грунтованной основе путем прижатия. Есть типы матов с эластичной основой, что позволяет растягивать ее и изменять шаг петли. Для окончательной фиксации к ним прилагаются самоклеющиеся зацепы, которые устанавливаются с определенным шагом, и между ними натягивается мат. Этот тип хорош еще тем, что его можно вытягивать на участках со сложной формой, не разрезая сетку.

Профессионалы выкладывают клей непосредственно на маты. Затем на него сразу клеится плитка. Для новичков клей наносится в 2 приема: сначала закрывается мат, а затем на выровненную поверхность наносится следующий слой, формируется рельеф зубчатым шпателем, и кладется плитка.

Хорошо сочетаются с керамическими покрытиями стержневые инфракрасные маты, состоящие из двух параллельных токонесущих шин и подключенных к ним поперечных карбоновых стержней, расположенных с шагом. При пропускании тока они генерируют инфракрасное излучение, передавая тепло керамической плитке. На рис. ниже представлена схема подключения стержневых матов к терморегулятору.

Несколько сложнее производится изменение направления при раскатке мата. Здесь нужно перекусить токонесущую шину посередине между стержнями со стороны, противоположной месту изгиба. После укладки разрезанные участки подключаются обратно с помощью зажимов и коммутационных проводов.

Присоединение питающего кабеля производится аналогично. Здесь нужен грамотный электрик, поскольку элементарного опыта работы с электроприборами будет явно недостаточно. После заливки стяжки исправить соединения уже невозможно.

Облицовочные работы производятся так же, как и для сетчатых матов с греющим кабелем. Обычно заливается стяжка толщиной до 25 мм, на которую укладывается плитка.

Инфракрасная пленка больше подходит как напольный вариант, когда она застилается под финишное покрытие. Применять ее под керамическую плитку не рекомендуют, хотя при правильной технологии это возможно.

Целесообразно первый раз теплый пол своими руками устанавливать в небольшом помещении и выбрать для этого простейшую схему. После получения необходимых навыков работу можно продолжить дальше.

Подготовка к монтажу теплого пола

Несмотря на разнообразие типов систем электрического пола под плитку, всегда остаются общие требования.

Теплоизоляция

Система обогрева через пол изолируется со следующими целями:

Для снижения потерь тепла из помещения через пол. В обычном жилье они достигают 20 % от всего объема. Нерационально обогревать перекрытия, особенно когда внизу расположено помещение без отопления. Даже в случае наличия теплых комнат на нижнем этаже требуется укладка тонкого слоя термоизоляции.
Достижение более равномерного обогрева по площади помещения, поскольку снижается отвод тепла к конструкциям, расположенным ниже.
Экономия электроэнергии.
Создание звукоизоляции. Здесь возможно создать «плавающий пол», если выбрать материал с хорошими звукозащитными свойствами.
Снизу в дом не проникает влага через перекрытия.

Выравнивание основания

Для керамической плитки требуется ровное основание. Поверхность под теплый пол должна быть ровной и целостной. При наличии перепадов высот, неровностей, трещин и щелей надо ремонтировать основание и заливать его выравнивающей стяжкой.

Длительное функционирование теплого пола требует армирования стяжки. По периметру необходима установка демпферной ленты, чтобы компенсировать температурные деформации. Лента из вспененного полимера между стеной и стяжкой гасит расширения и закрывает щели между ними.

Удобнее всего монтаж электрического теплого пола под кафельную плитку производить в квартире, где расположены достаточно ровные плиты перекрытия. Выравнивание нужно в индивидуальном доме при наличии внизу грунта. Сначала в нем делается углубление и подсыпается слой песка. На него заливается черновая стяжка толщиной 5-6 см.

Сверху укладывается гидроизолирующая пленка и утеплитель толщиной 5 см и более. Бюджетным вариантом является пенопласт. На нем будет лежать следующий слой стяжки, который следует выровнять под теплый пол и кафель.

Стяжка армируется, если применяется теплый водяной пол. Трубы создают неравномерное давление, что может являться причиной растрескивания нижней стяжки. Надежное армирование достигается с применением сетки диаметром 5-6 мм. Для электрического теплого пола достаточно сетки с диаметром проволоки 2-3 мм. Металл служит еще для выравнивания температуры по поверхности стяжки.

Подключение к сети

Электрические нагревательные элементы теплого пола подключаются к сети через выделенную линию с собственным автоматическим выключателем и УЗО, когда мощность системы составляет 2 кВт и больше. Приборы защиты размещаются в распределительном щите квартиры.

Мощность силового кабеля, по которому подается питание на теплый пол, должна соответствовать потребляемой мощности. Проводка в ванной комнате обычно рассчитана на освещение, и сечение провода для него не превышает 1,5 мм 2 . Кабель для теплого пола состоит из трех жил не менее чем на 2,5 мм 2 (красная – фаза, синяя – нейтраль, коричневая – заземление) Для него придется прокладывать штробы в стенах от терморегулятора, расположенного за пределами ванной комнаты.

На схеме выше защитное отключение предназначено для всей квартиры. Если устанавливать отдельное УЗО для теплого пола, оно будет подключено после автомата. Обычно на всю квартиру ставят противопожарное УЗО на 100 мА, а на отдельные линии – по 15-30 мА для защиты людей от утечек тока.

Контур заземления подключается к выводам оборудования, к экранирующему проводу греющего кабеля и к армирующей сетке стяжки (если она есть).

Терморегулятор

Термостат с датчиком температуры может быть в комплекте теплого пола, или их приобретают отдельно. В последнем случае можно выбрать свой вариант регулирования. Он может быть дешевым, с ручной регулировкой (рис. а ниж), сенсорным управлением или программируемым (рис. б).

Простейший термостат содержит тумблер включения и регулирующее колесико со шкалой, по которой выставляется температура. Режим работы поддерживается приблизительно, исходя из ощущений или по показаниям комнатного термометра.

Электронный термостат также регулируется вручную, но путем нажатия кнопок или сенсоров на экране. Показатели изображаются на дисплее в цифровом виде. Точность прибора достигается выше.

Программируемый прибор на длительное время обеспечивает задание разных режимов работы. За счет этого экономится электроэнергия, когда теплый пол автоматически отключается ночью или в отсутствие хозяев. Устройство применяется для частных домов, где отапливаются большие площади. Здесь экономия более заметна, и дорогой прибор быстрее окупается.

Основным параметром терморегулятора является мощность, которая не превышает 3 кВт. Если ее требуется увеличить, применяются контакторы, коммутирующие большие токи. Их следует устанавливать в распределительном шкафу. Термостат также работает, но его контакты коммутируют питание катушки контактора.

При выборе прибора следует обратить внимание на длину кабеля для термодатчика. Терморегулятор теплого пола для ванной комнаты устанавливается в другом помещении, и выносить датчик необходимо на большее расстояние, чем обычно. Есть приборы с двумя датчиками, где второй следит за температурой в помещении.

Инструменты

Укладка электрического теплого пола под керамическую плитку проходит с применением следующих ручных инструментов:

пассатижи;
бокорезы;
уровень;
наборы плоских и крестообразных отверток;
зубило;
рулетка;
строительные инструменты для укладки плитки.

В качестве электроинструментов понадобятся:

перфоратор или болгарка;
дрель;
строительный фен.

Ошибки при монтаже теплого пола

Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.

Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя. Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.

Укладка на теплый электрический пол плитки

Технологии монтажа плитки на сетчатые маты и на инфракрасную пленку отличаются.

Сетчатые маты

с учетом состава, свойств плитки, температуры помещения. Не допускается применять просроченный материал, поскольку свойства уже потеряны. Для некоторых составов требуется особая подготовка основания. Целесообразно применение материала, выполняющего сразу несколько функций, например, использование для затирки.
Делается разметка и на основание раскладывают плитку, чтобы наглядно представить себе, какая схема укладки подходит лучше. На открытых участках должны располагаться целые куски, а обрезки прячутся на скрытых участках.
Работа начинается с самого удаленного от входа угла. Клеевая суспензия готовится из сухой смеси путем ее разбавления водой. Технология получения раствора указывается на упаковке любого состава и не так проста, как кажется на первый взгляд.
Зубчатым шпателем раствор наносится на поверхность нагревательных матов, чтобы он проник во все пустоты. Толщина слоя должна быть выше нагревательных элементов на 5 мм и более.
В углу раскладывают крестики из пластика и кладут первую плитку. Она должна располагаться строго горизонтально и ровно, чтобы ряд проходил вровень со стеной. Крестики устанавливаются на каждой плитке во всех направлениях. После размещения второй и третьей плиток проверяется ровность их укладки. Монтируются остальные цельные плитки. Для укладки обрезков потребуется плиткорез. При его отсутствии можно использовать хороший стеклорез.
На следующий день швы покрываются затиркой.

Инфракрасная пленка

Плитка укладывается двумя способами.

Мокрый способ:

Рулоны термопленки раскладывают в помещении и закрепляют посередине прозрачных участков между секторами.
Гофра с термодатчиком внутри устанавливается под пленку в углублении основы и крепится скотчем.
К термопленке и датчику подключается терморегулятор. После включается питание и проверяется работа системы.
Весь пол покрывается термоизолирующей пленкой с перехлестом на 20 см. Стыки фиксируются малярным скотчем.
Стяжка обладает плохой адгезией к пленке. Поэтому сверху укладывается сетка для армирования и крепится к основанию дюбелями через отверстия пленки на расстоянии от токопроводящих участков. Еще раз делается проверка на отсутствие повреждений проводников с изоляцией.
Заливается тонкий слой цементно-песчаного раствора. Он выравнивается по всей поверхности пола. Слой выдерживается в течение 20 дней. Затем включается теплый пол и проверяется на исправность.
Плитка укладывается на стяжку по обычной технологии. Если необходимо, плитку можно приклеивать до высыхания цементной стяжки.

Сухой способ:

Технология повторяет предыдущую, включая установку пленки пароизоляции.
Вместо цементной стяжки поверхность теплого пола покрывается стекломагнезитовыми, гипсоволоконными плитами или гипсокартоном.
Окончательно сверху выкладывают керамическую плитку на клей.

Видео

Теплые полы под керамическую плитку электрические укладываются в два основных этапа: сначала размещается теплый пол со всеми подключениями, а затем сверху наклеивается керамическая плитка. Важно подготовить ровное основание и утепление снизу. Нагревательные элементы могут располагаться в слое цементной стяжки или в слое клея. Все технологические процедуры крайне важны и должны правильно выполняться. Для каждого вида теплого пола отработаны свои способы монтажа.
