Жилы проводов и кабелей. Виды кабелей, проводов и шнуров. Виды монтажных проводов для электропроводки

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение - это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 - алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

По определению Википедии кабель это конструкция из одного или нескольких проводников, заключенных в оболочку. Для непосвященных отличия кабеля от провода абсолютно не заметны, но они есть. В жизни иногда возникают моменты, когда необходимо точно определить в чем же заключаются их различия.

Кабель

Для того, чтобы понять в чем разница между кабелем и проводом, их нужно подробно рассмотреть. Что такое кабель мы уже знаем. Для более детального изучения пора познакомиться с его классификацией и разновидностями. В первую очередь идет их разделение на группы применения:

силовые;
монтажные;
связи;
управления;
радиочастотные;
оптические.

Силовые предназначены для передачи электроэнергии. Прокладываются стационарно и используются при подключении подвижных электропотребителей.

Обязательными элементами, входящими в состав кабеля являются:

токопроводящая жила;
ее изоляция;
оболочка.

Изготавливаются из меди и алюминия. Напряжение питания – до 750кВ. Имеют долгий срок эксплуатации (30 лет). Наилучшая изоляция – из сшитого полиэтилена.

Монтажные служат для межприборного монтажа электрических устройств. Напряжение питания – до 500 В. Основной материал токонесущих жил – медь. Обладают устойчивостью в работоспособности при повышенных температурах.

Кабели связи используются в сигнализации и проводной связи. Например, волновод гофрированный коконообразный используется в радиотехнических и радиолокационных системах. Широко используются для междугородной, межобластной и городской связи.

Кабели управления применяются для цепей управления и освещения в станках и других механизмах с напряжением до 600 В.

По радиочастотным и оптическим носителям передаются энергия и сигналы на определенных радиочастотах или в оптическом диапазоне.

Кроме групп эти электрические проводники имеют еще ряд признаков, по которым их классифицируют. Сюда входят такие параметры, как изоляция, экранирование, количество токонесущих жил и их материал, из которого они изготовлены. Имеются еще ряд признаков подразделения кабелей. Классификация электротехнических изделий подробно расписана в стандарте ISO 11801 2002.

Провод

Из ГОСТа 15845-80 следует, что провод – это кабельное соединение, содержащее одну или несколько проволок, или изолированных жил, поверх которых имеется легкая неметаллическая оболочка. Этот же ГОСТ указывает на то, что провод в земле не прокладывается, чем отличается от кабеля.

Провода представлены широкой линейкой классификации:

по проводимости;
сечению (диаметру);
материалу;
типу изоляции.

Имеется еще ряд признаков, по которым классифицируются эти электротехнические изделия.

Типы проводов в основном предопределяют их область использования. Они могут отличаться друг от друга по многим параметрам. Существуют обмоточные, монтажные, автомобильные, соединительные, изолированные и другие. Они бывают не изолированными, например, в воздушных линиях электропередач (ЛЭП). Более подробную информацию об этом легко можно найти на сайтах интернета и в многочисленных видео.

Провод и кабель по внешнему виду имеют некоторое сходство. Но различия между ними есть, и они хорошо видны специалисту.

Разница между кабелем и проводом

Для понимания в чем заключается отличие любого кабеля от провода достаточно иметь начальные знания в области электротехники.

Изоляция

Первое отличие трактует ГОСТ 15845-80. Им четко определено, что провод не имеет отдельной изоляции каждой токонесущей жилы. Проводник или скрутка из нескольких проводников может заключаться в какую-либо изолирующую оболочку, а может совсем ее не иметь. Этот же ГОСТ определяет, что в кабеле каждая токонесущая жила имеет свою изоляцию.

Таким образом, одним из основных отличий между рассматриваемыми изделиями станет наличие изоляции на каждом проводнике тока и общей изолирующей оболочки. Если каждый проводник находится в отдельной изоляции, значит перед нами кабель. Если изоляции нет, или несколько неизолированных проводников заключены в изолирующую оболочку – провод.

Маркировка

Умея читать марки электротехнических изделий так же можно определить разницу между ними. Чем отличается кабель от провода в маркировке? Визуально – буквами и цифрами. Реально это выглядит так. На изоляции имеется надпись – АВВГнг 3*2,5. После ее расшифровки видим, что перед нами кабель. В своем составе имеет три алюминиевые жилы. Каждая сечением 2,5 мм², находится в поливинилхлоридной изоляции (ПВХ). Все токонесущие жилы заключены в общую оболочку, так же изготовленную из ПВХ. НГ означает, что он не поддерживает горения.

Разнообразное количество букв в маркировке характеризует изделие по многим его параметрам. Присутствие в марке буквы Б означает, что кабель бронированный, Ш означает защиту в виде шланга, Р – резиновую защиту, Э – наличие экрана. По наличию букв в маркировке легко узнать вид изделия, и определить возможность его применения в конкретном случае.

Электрические провода так же имеют свою маркировку. Она практически ничем не отличается от маркировки кабелей. Дело в том, что в электрике стандарты маркировки соответствуют ГОСТу и на все изделия идентичны. Если на изоляции изделия написано ПуГВ, это означает, что перед нами провод установочный, повышенной гибкости в изоляции из ПВХ. Более подробную информацию о маркировке проводов так же можно взять из электротехнических справочников или с сайтов интернета.

Условия применения

Кабель, в отличие от провода нашел более широкое применение в специальных условиях. Имея повышенную защиту от механических и агрессивных повреждений он прокладывается под водой. Все подземные коммуникации выполняются только им. Помимо этого, они применяются в шахтах, пожароопасных помещениях, помещениях с повышенной коррозионной активностью и других местах.

Провода применяются только внутри электрораспределительных устройств. За их пределами рекомендуется использовать кабели или токопроводящие шины. В качестве примера рассмотрим провод ПВ-3. Это монтажный медный провод с многопроволочной жилой. Пригоден для использования в банях и ванных комнатах. Не горит. Нашел широкое применение в монтаже квартирной электропроводки. Обладает повышенной гибкостью, чем отличается от других проводов.

Срок службы

Как правило, кабели наиболее долговечны в использовании, чем провода. В первую очередь это обусловлено наличием у них минимум двойной изоляции. Кроме того, некоторые из них изготовляются в бронированной оболочке, что так же увеличивает срок службы. Принято считать, что средний срок эксплуатации данного изделия составляет 30 лет. Провод служит примерно в два раза меньше.

Напряжение

В различных источниках встречается дискутирование вопроса об отличии кабеля и провода по напряжению. Стоит ли принимать во внимание этот параметр? Ответ однозначный – да, стоит. Исходя из того, что у кабелей как минимум двойная изоляция токонесущих жил, становится понятным, что по ним можно пропускать большие токи и большое напряжение.

Поэтому в технических характеристиках изделий указывается, на какое максимальное напряжение они рассчитаны. Если у кабелей они достигают сотен киловольт, то провода, как правило, ограничены по максимуму всего лишь одним киловольтом.

Разница между кабелем и проводом популярно рассматривается в этом видео:

Выбор между кабелем и проводом

Планируя строительство или ремонт можно самостоятельно определиться что нужно покупать – провод или кабель. Появляется возможность заранее посчитать необходимый метраж электрокоммуникаций. Это нужно в первую очередь для того, чтобы не переплачивать лишние деньги. Зная отличия кабеля от провода и устанавливая в нужном месте именно то, что нужно установить, повышается безопасность всей электросистемы. А значит повышается безопасность, в первую очередь противопожарная, объекта в целом, будь то квартира или коттедж.

Современная кабельная промышленность располагает обширным ассортиментом различных проводов. И каждый вид провода предназначен для решения определенного круга задач.

Связавшись с электромонтажом на своем собственном участке или в собственной квартире, можно очень скоро заметить, что кабели и провода, используемые в монтаже - преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Далее можно заметить, что различной бывает и структура жил этих кабелей: жила может состоять из множества проволочек, а может быть цельной. Структура жил влияет на гибкость кабеля, но никак не сказывается на его проводимости.

Кажется, что на том спектр и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП - чем же они отличаются друг от друга? Большей частью - свойствами изоляции.

В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, и отметим области их применения.

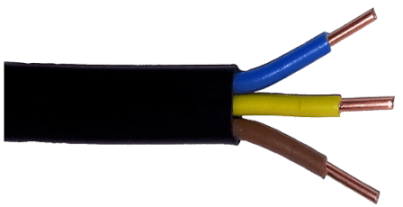

Для электрификации жилых домов используют разные, в основном медные, кабели, но в последние годы чаще всего можно встретить кабель ВВГ, включая его модифицированные версии.

Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил - также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 кв. мм. включительно его жилы выполняются сплошными, а не многопроволочными.

Изоляция кабеля стойка к агрессивным средам, при этом довольно прочна и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Главное назначение данного кабеля — передача и распределение электроэнергии в сетях с напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 кв.мм, для электрификации частных домов — до 16 кв.мм. При монтаже допускается изгиб по минимальному радиусу в 10 размеров провода по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ встречаются: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.

ВВГ - самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штробы. Изоляция ВВГ обеспечивает ему длительный срок службы - 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ - черный, но в последнее время и белый ВВГ совсем перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ - желто-зеленый, для жилы N - голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.

Модификации кабеля ВВГ с пометками «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении какого-то определенного времени в минутах. Такая модификация обозначается латинскими буквами FR.

В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия - АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

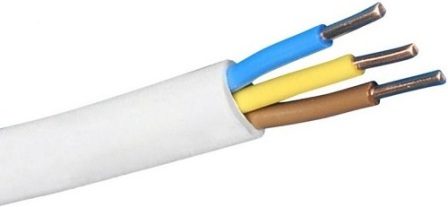

Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.

Медные цельнопроволочные токопроводящие жилы имеет ПВХ-изоляцию, внешняя оболочка — также из ПВХ, не поддерживает горение, стойка к воздействию агрессивных сред. От одной до пяти жил сечением от 1,5 до 35 кв.мм. расположены плотно внутри белой защитной оболочки. Между проводниками имеется уплотнение мелованной резиной без галогенов, обеспечивающее кабелю термостойкость и прочность. Данный кабель применим в широком температурном диапазоне от -40°C до +70°C, влагостоек. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель NYM предназначен для монтажа силовых и осветительных сетей в промышленных и жилых зданиях при максимальном напряжении до 660 вольт (300/500/660). Кабель может быть проложен как внутри помещения, так и на открытом воздухе, с учетом, однако, того, что солнечный свет изоляции кабеля вредит, поэтому при монтаже на открытом воздухе его обязательно необходимо от солнечного света защищать, например поместив в гофру.

При монтаже допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется в бухтах от 50 метров.

В отличие от ВВГ, кабель NYM всегда имеет только медные и только цельнопроволочные жилы (моножилы). Он достаточно удобен при обычном монтаже, поскольку имеет идеально круглое сечение, но по этой же причине его несколько неудобно закладывать в штукатурку или в бетон, в остальном похож на ВВГ.

Производство кабеля на видео:

Как отличить качественный кабель при его покупке:

СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть и то, что изоляция СИПа выполнена из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то очевидной становится сфера его использования: это уличный кабель для выполнения ЛЭП и . Он потихоньку вытесняет ранее широко использовавшиеся для этих целей неизолированные алюминиевые провода А и АС.

СИП - это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жил СИП составляет 16 кв. мм., а максимальное - 150 кв. мм. В маркировке этого провода напрямую не указывается количество жил - приводится лишь номенклатурный номер, в котором и зашифрованы все данные.

К примеру, СИП-1 - это кабель из трех жил, одна из которых - нулевая несущая. СИП-2 - это кабель из четырех жил, одна из которых - нулевая несущая. А СИП-4 имеет в своем составе четыре токоведущих жилы, механическая нагрузка на которые распределена равномерно.

Поскольку СИП - очень специфичный кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

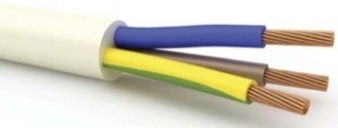

ПВС - медный провод в изоляции из винила соединительный. Оболочка изготовлена так, что заполняет собой пространство между жилами, чем придает проводу высокую прочность. Количество жил — от двух до пяти, а сечение каждой — от 0,75 до 16 кв.мм.

Диапазон рабочих температур - от -25°C до +40°C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Провод выдерживает многократные циклы перегибов, до 3000 раз гарантированно. Цвет оболочки белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Провод ПВС широко применяется в быту в качестве различных бытовых приборов, например электрочайников, а также в удлинителях. Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используют и в сетях, где требуется гибкий провод для прокладки проводки систем освещения, розеток и т. д. Гибкость — одно из важнейшых достоинств этого провода.

Изоляция ПВС, как внутренняя, так и внешняя, выполнена из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы ПВС - многопроволочные, поэтому это очень гибкий кабель. Необходимо только учесть, что жилы ПВС при монтаже надо обязательно оконцовывать или лудить.

С учетом того, что внешний слой винила у круглого ПВС имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров . То есть для их «соединения» с сетью. Поэтому его и называют соединительным.

ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. мм., поэтому этот кабель можно использовать для изготовления любых удлинителей и переносок, не эксплуатирующихся в условиях низких температур. Ведь на морозе оболочка ПВС, к сожалению, просто лопается.

ШВВП - шнур в виниловой оболочке, с жилами в виниловой изоляции, плоский. В целом этот кабель похож на ВВГ, но, в отличие от последнего, ШВВП имеет гибкие многопроволочные медные жилы. Поэтому он, как и ПВС, часто . Однако изоляция ШВВП не отличается повышенной прочностью, и ответственные нагруженные линии этим шнуром не выполняются.

Соответственно, и сечения у ШВВП бывают только небольшие: 0,5 или 0,75 кв. мм. при количестве жил, равном двум или трем. Провод по форме плоский. Данный провод может эксплуатироваться при температурах от -25°C до +70°C, и выдерживает влажность до 98%. Легко сносит воздействие химически агрессивных сред. Цвет оболочки белый либо черный. Цвет жил: голубой, коричневый, черный, красный, желтый.

Кроме слабеньких удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), ШВВП чаще всего используется в автоматизации, для питания слаботочных систем.

Также его применяют для присоединения к сети бытовых приборов, таких как холодильники, стиральные машины, приборы личной гигиены и т. д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Весьма гибок, что очень важно в быту.

Основная функция провода ШВВП — присоединительный шнур: на одном конце прибор, на другом — вилка.

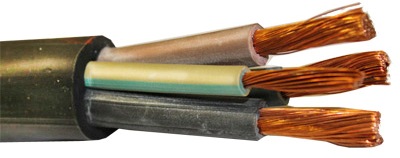

КГ - это гибкий медный резиновый кабель с многопроволочными жилами, сечение которых изменяется от 0,5 до 240 кв. мм. Число жил может составлять от одной до пяти. Резина изоляции жил — на основе натуральных каучуков.

Рабочий температурный диапазон кабеля от -60°C до +50°C при влажности до 98%. Изоляция кабеля КГ позволяет прокладывать его на открытом воздухе и даже на открытом солнечном свете. Жилы всегда многопроволочные, что и делает данный кабель гибким. Цветовая маркировка жил: голубой, черный, коричневый, желто-зеленый, серый.

КГ чаще всего используется в промышленных установках, там где необходимо обеспечить гибкий подвижный кабельный ввод.

Кабель КГ предназначен для питания переносных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. д., от сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, либо постоянным напряжением до 1000 вольт.

При монтаже допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах по 100 метров и более. Имеется модификация КГнг — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, и КГ практически всегда остается гибким, особенно если говорить о модификации ХЛ. Поэтому его часто используют для изготовления удлинителей, эксплуатирующихся в самых разных жестких условиях.

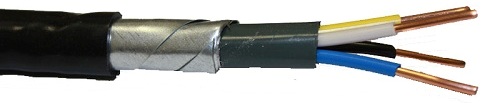

Силовой бронированный кабель с медными токопроводящими жилами, которые могут быть как однопроволочными, так и многопроволочными. От одной до шести жил сечением от 1,5 до 240 кв.мм. имеют ПВХ изоляцию и ПВХ оболочку. Особенность данного кабеля заключается в наличии между жилами и оболочкой слоя стальной двухленточной брони.

Кабель легко выдерживает температуру от -50°C до +50°C при влажности до 98%. Изоляция из ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной либо в сочетании основных маркировочных цветов с белым.

Бронированный кабель ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электрических установок, как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока применяют традиционно одножильные модификации данного кабеля.

При монтаже допускаются изгибы радиуса не менее десяти внешних диаметров кабеля. Поставляется традиционно в бухтах от 100 метров. Имеются модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючее исполнение, ВББШвнг-LS - негорючее исполнение с низким газовыделением в условиях повышенной температуры.

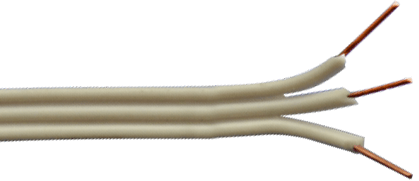

Плоский монтажный провод с медными однопроволочными жилами в ПВХ-изоляции и в ПВХ-оболочке. Жил может быть две или три, сечением от 1,5 до 6 кв.мм. Диапазон рабочих температур от -15°C до +50°C, допустимая влажность 98%. Стоек к агрессивным средам. Цвет оболочки белый или черный, цвет жил: белый, синий, желто-зеленый.

Предназначен для монтажа осветительных систем и проводки розеток в зданиях, при максимальном напряжении переменного тока промышленной частоты в 250 вольт. При монтаже допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 и 200 метров.

Модификация ПБППг (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратной ширины. Модификация АПУНП — алюминиевые цельнопроволочные (только цельнопроволочные) жилы.

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными междужильными вставками. Жил может быть две либо три. Сечение жил от 0,75 до 6 кв.мм. Провод допускается эксплуатировать в температурном диапазоне от -50°C до +70°C.

Изоляция стойка к воздействиям агрессивных сред и к вибрациям, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%. Цвет изоляции традиционно белый, дополнительной защитной оболочки не требуется.

Провод ППВ предназначен для монтажа стационарных осветительных систем и бытовых сетей электрификации, которые прокладываются внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб радиусом не менее десятикратной ширины. Поставляется в бухтах по 100 метров. Модификация АППВ — с алюминиевыми жилами.

Алюминиевый одножильный провод круглого сечения в ПВХ изоляции. Встречается как многопроволочный, так и однопроволочный. Многопроволочная токопроводящая жила может иметь сечение от 25 до 95 кв.мм, а однопроволочная — от 2,5 до 16 кв.мм. Диапазон рабочих температур довольно широк — от -50°C до +70°C.

Изоляция устойчива к воздействиям агрессивных сред, а сам провод устойчив к вибрациям. Допускается влажность до 100%. Изоляция белого цвета.

Провод АПВ применяется при монтаже распределительных щитов, силовых сетей, осветительных систем, электрооборудования, например станков. Может работать под напряжением до 750 вольт при переменном токе частотой до 400 Гц, или при постоянном токе с напряжением до 1000 вольт.

Прокладка допускается в закрытых помещениях, либо вне помещений, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т. д. При монтаже допустим изгиб радиусом не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров.

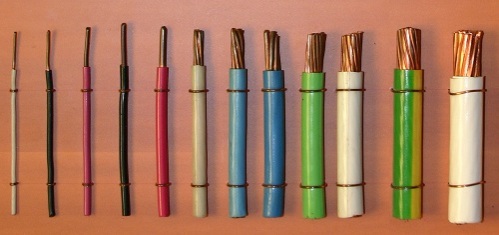

Медный одножильный провод круглого сечения в ПВХ-изоляции. Минимальное количество проволок в жиле — одна, минимальное сечение одной проволоки составляет 0,5 кв.мм. Многопроволочная жила может иметь сечение от 16 до 120 кв.мм, а однопроволочная — от 0,5 до 10 кв.мм.

Диапазон допустимых эксплуатационных температур — от -50°C до +70°C, изоляция стойка к химическим воздействиям, провод устойчив к механическим вибрациям, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная с монтажа распределительных щитов и осветительных систем, заканчивая намоткой обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра провода. Поставляется в бухтах от 100 метров. Провод АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала жилы.

Медный одножильный провод круглого сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Диапазон безопасных рабочих температур — от -50°C до +70°C, изоляция стойка к воздействиям агрессивных сред, допустимая влажность — до 100%. Цвет изоляции может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: монтаж распределительных щитов, проводка осветительных систем, электропроводка для питания оборудования в промышленных цехах и т. д., то есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Провод ПВ3 прокладывают либо в помещениях, либо во внешних условиях, но в защитных трубах, гофрах, либо в кабельных каналах. Идеален при прокладке проводки по стоякам в домах. Кроме того, этот провод популярен в автомобильном тюнинге. Недопустима открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра провода. Поставляется в бухтах от 100 метров.

Надеемся, что данная статья помогла вам получить общее представление о наиболее распространенных электрических проводах, об их характеристиках и областях применения, и теперь вы сможете без труда правильно подобрать провод подходящего типа для своих нужд.

Общепринятые буквенные виды маркировки проводов и кабелей, характеризуют изделия по типу назначения, вне зависимости от их производителя. Маркирующие буквы и цифры указывают на различные свойства проводов и кабелей: материал проводника и изоляции, сечение и количество жил, термостойкость, износостойкость, гибкость и т.п.

Электрические провода изготовляют из меди (Cu) и алюминия (Аl), они могут включать одну или несколько жил. Наиболее часто используют медные провода, которые выдерживают большие нагрузки и имеют более высокую гибкость. Алюминиевые, более хрупкие и с меньшей проводимостью, но из за более низкой цены они распространены при проведении электромонтажных работ. Для лучшей изоляционной защиты электропроводов, применяют пластмассу (ПВХ) и резину. Так же провода могут быть голыми, т.е. неизолированными. Для наружных работ и прокладки вводов электросети в дома требуются силовые провода, а для соединения электросхем и радиоэлементов медный монтажный провод. Неизолированные провода чаще всего используют при монтаже воздушной проводки, а так же неизолированные медные провода применяются для изготовления некоторых видов антенн и при монтажных работах в закрытых электрических установках. Еще, провода бывают специализированными, только для конкретных узких областей, например: пожарная сигнализация, телефон, usb, антенный, компенсационные и сварочные провода и другие.

Правильное прочтение маркировок.

Маркировка проводов состоит из нескольких групп.
Условно обозначим так: АПВХХ

Первая группа букв– материал жил – «А» это алюминий. Для медных проводов это обозначение отсутствует;
«П» — это провод;
Следующая группа – материал изоляции; «Р» это резина, «В» — поливинилхлорид (ПВХ), «П» — полиэтилен;
Следующая группа – конструкция. «О» — оплетка, «Т» — для прокладки в трубе, «П» — плоский, «Г» — гибкий;
Следующая – количество жил;
И уже потом – сечение.

Например: АППВ 2х4 . Алюминиевый Провод Плоский Поливинилхлорид 2-х жильный 4 мм2.
Или ППВ 3х2,5 . Раз буквы «А» нет, то провод медный. И далее: Провод Плоский Поливинилхлорид 3-х жильный 2,5 мм2
В некоторых случаях есть и цифры, которые могут обозначать класс гибкости проводов, как например, при маркировке провода ПВ1 и ПВ3 . Здесь ПВ3 – более гибкий провод.
Далее в проводе ПВ3 10 – «10» – обозначает сечение провода, равное 10мм2, и соответственно ПВ3 16 – где «16» обозначает сечение 16 мм2.

Алюминиевые электропровода и кабели.

Рассмотрим некоторые типы алюминиевых проводов и кабелей.

АПУНП (Аl Провод Универсальный Плоский), который имеет две либо три жилы, уложенные параллельно, защита ПВХ. Предназначается для электромонтажа устройств малого тока, до 250В и частотой 50 Гц. Но, для проводки в домах такие провода лучше не применять.
АПВ (Аl ПВХ Провод) – одножильный провод, с круглым сечением 2,5–120мм². АППВ–плоский многожильный провод. Рабочее напряжение 450–750В. Используется при ремонте гибких участков электрической цепи, оборудования, станков и различных механизмов. Предельная температура t 70°C, срок службы 15 лет.
АПР (Аl Провод с Резиновой защитой) имеет круглое сечение от 2,5 – 120 мм², АППР — плоский многожильный, с круглым сечением 2,5 – 6 мм². Применяется при прокладывании в трубах и деревянных помещениях.
АПРН (Аl Провод с Резиновой изоляцией в Негорючей оболочке) – одножильный провод, сечение от 2,5 – 120 мм². Применяется при прокладывании в сухих помещениях и на уличных открытых участках.
АВВГ (Аl силовой кабель в ПВХ оболочке) – многожильный провод с круглым сечением от 2,5 до 50 мм², предельная температура t 80°C, срок службы 30 лет. Предназначен для сухих и сырых помещений, открытых пространствах, на трассах различного типа, в пожароопасных и взрывоопасных местах.
АВРГ (Аl кабель Гибкий в ПВХ оболочке с Резиновой изоляцией) – может иметь до 4 жил, сечение от 4 – 300 мм². Номинальное напряжение 0,66кВт, постоянное 1,0кВт, частота 50 Гц, температура t 200°C, срок службы 30 лет. Используются в зонах, где есть повышенные требования к устойчивости от коротких замыканий, сухих и сырых помещениях, на мостах, каналах, шахтах, эстакадах.

Медные электропровода и кабели.

Характеристики проводов марки ПВ1 , ПВ2 , ПВ3 , ПВ4 (Cu Провод в ПВХ изоляции) цифра обозначает, класс гибкости. Сечение от 0,5 до 120мм², напряжение для сетей от 450 – 750В, частота 400Гц. Могут быть однопроволочными и многопроволочными, имеют множество модификаций и огромный спектр применения: установки, станки, дома, лотки, пластиковые трубы и т.д.
ППВ (Cu Провод Плоский с изоляцией из ПВХ) – двух и трех жильный, имеет разделительное основание с сечением 0,75 – 4 мм², температура до t 70°C, напряжение для сетей от 450 – 750В, частота 400Гц. Применяется при монтаже силовых осветительных сетей по стенам, а так же при прокладывании в каналах, трубах.
ПВС (Cu Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм², ПРС – сечение от 0,5 до 4 мм² – гибкие провода с медными жилами (2–3). Используются в основном для домашних приборов, удлинителей, пылесосов и т.п.
ПУНП , ПБПП (Cu Провод с ПВХ изоляцией) – двух либо трех жильный медный провод с сечением до 4 мм². Широко используется в приборах меньшего тока.
МГШ (медный электрический Гибкий Провод Монтажный с Шелковой изоляцией) с сечением 0,5 – 0,12 мм². МГШВ одножильный гибкий кабель с сечением 0,12–1,5мм². Применяется в электронных приборах и межблочных соединениях.
ВВГ (Cu силовой кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил, сечение 1,5 – 502 мм². Применяется для прокладки сетей на улице в теневых местах. Двойная изоляция кабеля позволяет монтировать проводки в перекрытиях и перегородках помещений без кабеля канала, делать разводку питания.
ВРГ (Cu Гибкий кабель с Резиновой изоляцией в ПВХ оболочке) – сечение 1–240 мм², может иметь 1–4 жилы. Используется для воздушной прокладки, в помещениях различного типа, мостах и электро эстакадах.
НРГ (Cu Гибкий силовой кабель с Резиновой изоляционной защитой в Резиновой Негорючей оплетке) имеет круглое сечение 1–240мм², частота 50Гц, номинальное напряжение 0,66кВт, постоянное 1,0кВт, срок службы 30 лет. Применяется в шахтах и каналах, в помещениях с высокой вероятностью затопления.

Для проведения проводки в доме лучше использовать медные провода. Они более гибкие, реже переламываются при монтаже, меньше окисляются, паяются обычным способом, имеют лучшую электропроводностью.

Назначение обмоточного провода.

Обмоточные провода используются для изготовления обмоток электрических машин и приборов, а так же при производстве радиотехнических изделий, элементов телевизоров и т.п. Изготавливаются такие провода из меди повышенной чистоты с хорошей проводимостью.
Вот их некоторые марки:

ПЭТВ — (Провод обмоточный Эмалированный Теплостойкий с Эмалевой изоляцией), представляет собой медную жилу–проволоку, диаметром 0,063 - 2,500 мм². Эмалированные провода отличаются повышенной устойчивостью к нагреванию (до 120° С) и не нуждаются в зачистке изоляции.
Провод ПЭТВ2 где «2» — количество слоёв лака на проводе. Диаметр ПЭТВ2 от 0,08 до 5 мм². Используются для обмоток силовых двигателей, двигателей для домашних приборов и инструментов, трансформаторов, измерительных приборов, катушек и реле.

Кабеля и провода узкой специализации.

ТРП (Cu Телефонный Ратификационный в ПВХ изоляции) – двужильный с разделительным основанием, сечением 0,4 – 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
КПСнг (А) — FRLS, КПСнг (А) — FRHF, КПСнг (А) — FRLSLTx – это специальные слаботочные кабеля для монтажа противопожарной сигнализации и охранной противопожарной системы. Расшифровка: нг– не распространяющий горение, (А)– категория, LS – низкое дымообразование, НF – низкая окислительная активность, LTx-с низкой токсичностью, КПС–кабель противопожарной сигнализации. В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009), только такие кабеля могут быть применены в противопожарной защитной системе. Провод для сигнализации обязан быть особо живучим, иначе охранная система не отреагирует вовремя. Эти провода изготовлены по новейшей технологии в области производства кабеля для пожарной охраны и сигнализации.
До вступления в силу, в 2009 году Федерального закона №123 «Технический регламент о пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в оплетке красного цвета. Теперь они могут использоваться только для систем охранной сигнализации.
USB–провод . Все мультимедийные устройства и гаджеты оснащены USB-разъемом. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух проводников питания от 20 AWG до 28AWG. Все usb кабели экранизированы, и имеют ферритовое кольцо, которое выполняет функцию фильтра. Длинна, может быть до пяти метров.
Антенный коаксиальный кабель для телевизора . Имеет электропроводную оплетку (экран) и изоляцию определенной толщины. Именно поэтому он получается толстым (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех сводя потери к минимуму. Обладает волновым сопротивлением 75 Ом. Для лучшего качества приема центральную жилу телевизионного антенного кабеля делают из меди, а экран может быть выполнен как из медной оплетки, так и из алюминиевой фольги. Основные виды марок РК 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются, как для аналогово, так и для кабельного ТВ и спутниковых антенн. Для присоединения к телевизору используется F-штекер.

Провод для сварочного аппарата.

КС – маркировка расшифровывается просто – кабель сварочный. Буква «П» обозначает, что провод имеет полимерную защиту, сочетание букв «ВЧ» (высокая частота) «ПП» (переменный и постоянный ток). Кабель для сварочного аппарата медный и устойчив к t °50C. , и имеет спец. изоляцию из шланговой резины для защиты от замыкания, не горючий. Сечение 10– 70 мм², рабочее напряжение 600В, частота 400Гц.
Виды маркировки кабелей для подключения сварочного аппарата:

КГ–Т , используется для работы при повышенной температуре. t до 85°C.
КГ–ХЛ , содержит специальную устойчивую к холоду резину (t до –60°С).
КОГ1 имеет повышенную гибкость.

Электропровода – декоративные.

провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном , разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.
