Цементно-песчаные и бетонные стяжки хорошо выдерживают нагрузки на сжатие, но в случае возникновения другого типа нагрузок в бетонной плите могут возникнуть трещины. Если на бетон оказывается давление, превышающее его прочностные характеристики, он не деформируется, как, например, пластмасса или другие пластичные материалы, а трескается. Еще растрескивание может произойти и под влиянием внутренних напряжений в бетоне, которые вызывают усадочные деформации в процессе затвердевания и перепады температур.
Трещины в бетонной стяжке могут появляться в результате воздействия на пол нагрузок, превышающих прочность бетона.
Чтобы уберечь пол от таких повреждений и контролировать те места, где появляются трещины, в проводится нарезка.
Они бывают трех видов:
- изоляционные;
- усадочные;
- конструкционные.
Для нарезки в бетоне понадобятся следующие инструменты:
Компактные шовонарезчики используются для нарезки в бетонных полах.
- шовонарезчики;
- веревка для разметки;
- широкая линейка;
- механическая щетка или пескоструйный аппарат.
Также понадобятся:
- изоляционный материал;
- герметик;
- металлические конусы (для конструкционных);
- специальные рейки (для усадочных).
Изоляционные
Конструкция здания в процессе его эксплуатации подвергается разным деформациям. К основным их причинам относятся:
- воздействия внешней среды;
- перепады температуры;
- движение грунтов;
- работа оборудования внутри цеха и т. д.
Чтобы предотвратить передачу деформаций от стен и фундамента на бетонный пол, в местах, где бетонная стяжка соприкасается с полом и прочими конструкциями здания, выполняются изоляционные. В обычно дает усадку, соответственно, если стяжка с фиксированным объектом будет иметь жесткое сцепление, то она, скорее всего, треснет.
Изоляционные делают в местах соприкосновения пола с конструкциями здания, т.е. вдоль стен и вокруг колонн. Форма вокруг колонны бывает квадратной (a) или круглой (b), без изоляционных швов стяжка потрескается (c).
Изоляционный делается вокруг всех колон в здании и вдоль стен. При наличии стяжки, которая граничит с другим основанием, выполнять необходимо вокруг всего фундамента. Вокруг колонн они могут быть круглыми или квадратными. В последнем варианте шов обязательно должен быть развернут относительно сечения колонны на 45° и выполнен прямо напротив ее угла. Если же через изоляционный будет передвигаться техника, то в этом случае стяжку лучше сделать толще примерно на 25 %, а далее, выполнив ее клином, уменьшить толщину к исходной с уклоном не более чем 1:10.
Установка материала
Заливая стяжку, вокруг колонн по линии делается опалубка. После схватывания бетона вместо опалубки укладывается изоляционный материал.
Заполнение производится с помощью изоляционных материалов, которые должны не разрушаться под действием эластичных деформаций. При расчете толщины учитывается коэффициент линейного расширения стяжки. Обычно она равна 13 мм. Чаще всего изоляционные заполняются герметиком или подготовленным волокном, при этом важно, чтобы материал для изоляции не выступал на поверхность стяжки. Нельзя, чтобы бетон стяжки контактировал с бетоном других конструкций в здании, потому что изоляционный не будет выполнять свои функции, и в месте контакта может произойти растрескивание.
Усадочные
Усадочные нарезаются по колонным осям, встык с углами изоляционных швов вокруг колонн.
Усадочные нарезаются по осям колонн и стыковываются с углами швов, которые идут по периметру колонн. Расстояние до колонны должно быть равно 2-3-хкратной толщине стяжки. Образуемые с помощью усадочных швов карты пола должны получаться квадратными, при этом нужно избегать вытянутых или Г-образных форм. Усадочные необходимо делать прямыми и желательно без ответвлений. В проездах и проходах они должны располагаться на расстоянии, которое равно ширине стяжки. Если дорожки шире 360 см — необходимо сделать в их центре продольный шов.
Схема расположения изоляционных и усадочных швов в бетонных полах.
Важно учитывать, что если карта небольших размеров, то вероятность растрескивания тоже будет минимальной. Усадочные необходимо делать и на наружных углах, иначе от них могут пойти трещины. Если участок стяжки имеет очень острый угол, есть большая вероятность, что он растрескается. Поэтому желательно избегать подобных углов. Но если такой вариант невозможен, важно убедиться в том, что хорошо утрамбована подоснова, и в тех местах, где велика вероятность образования трещин, нарезать усадочные швы.
Особенности конструкционной защиты
На практике в процессе редко заливка стяжки проводится без продолжительных перерывов. Такой вариант возможен в помещении с небольшой площадью и в том случае, если бетонная смесь подается беспрерывно. Чаще всего заливка выполняется с технологическими перерывами, поэтому уложенный бетон затвердевает и приобретает определенную прочность. В местах, где бетон, уложенный в разное время, соприкасается между собой, целесообразна нарезка конструкционных.
Схема устройства «шип в паз».
Эти швы делают в тех местах, где была закончена дневная укладка бетона. Желательно выполнять их на расстоянии минимум 1,5 м от других видов, которые расположены параллельно. Для конструкционного форма края стяжки делается согласно технологии «шип в паз». Когда боковые выступы изготовлены из дерева, то для стяжки, имеющей толщину 12-20 см, бывает достаточно конуса 30°. Еще довольно часто применяются конусы из металла, которые устанавливаются согласно инструкции производителя.
Технология нарезки
Все нарезанные швы обязательно должны быть чистыми и прямыми. Рабочий, который выполняет данную процедуру, должен знать оптимальную глубину нарезки, их последовательность и уметь предотвратить быстрый износ лезвия в случае использования очень твердого заполнителя в бетоне. Швы необходимо выполнять, когда бетон станет более прочным, чтобы не повредить его лезвием, но до того, как в нем могут появиться произвольные трещины. Нарезка в бетонном полу начинается не раньше, чем через 24 часа, но и не позже 72 часов после завершения финишной обработки.
Деформационные швы нарезаются на глубину 1/3 толщины стяжки, что позволяет в стяжке создать зону «слабины».
Расположение каждого шва обычно намечают с помощью мела по натянутой веревке. Ориентиром для нарезки служит специальная линейка или доска шириной не меньше 4 см. В процессе нарезки всегда в наличии должно быть запасное оборудование, оно пригодится в том случае, если основное выйдет из строя.
Если существует опасность преждевременного растрескивания бетона, например в жаркую погоду, необходимо проводить нарезку каждого третьего или четвертого шва перед нарезкой промежуточных. Они выполняются в той же последовательности, в которой укладывается бетон. Их глубина должна быть равна 1/3 толщины стяжки. Так в ней создается зона слабины, и при усадке бетона он трескается именно в этом месте. Края появившейся трещины имеют шершавую структуру, благодаря чему исключается возможность вертикального их смещения — в итоге трещина не становится слишком широкой.
Сравнительно недавно был изобретен легкий сухой способ нарезки, который выполняется сразу же после финишной обработки бетона. Если в процессе работы использовать длинную ручку, есть возможность нарезать до 10 м даже без передвижений по поверхности пола. Для нарезки длинных швов рабочий в специальных сапогах с гладкой подошвой может перемещаться по стяжке и пользоваться 2 м ручкой. Такой тип нарезается на глубину не более 2-3 см.
Герметизация
Деформационные швы заполняют уплотнителем, а затем наносят герметик.
Чтобы облегчить процесс уборки и обеспечить поддержку при различных нагрузках, шву нужна герметизация. Герметизация позволяет эффективно защитить от влаги, агрессивной среды и засорения. Тип герметика подбирается в зависимости от условий эксплуатации и силы нагрузок. Например, если полы нужно будет часто мыть или по ним будут передвигаться тяжелые грузовики, в этом случае лучше всего подойдет достаточно твердый и эластичный герметик.
В промышленных помещениях швы необходимо заполнять соответствующим материалом, который способен поддержать шов и выдержать большие нагрузки. Материал наносится не раньше, чем через 28 суток, прошедших после укладки стяжки. Шов перед герметизацией нужно очистить от загрязнений, продувая его сжатым воздухом и используя механическую щетку или пескоструйный аппарат. Если для этой цели применять процессор, необходимо предварительно убедиться, что он не оставляет в шве масляную пленку.
Подводя итог, можно сделать вывод, что для получения прочного пола из бетона, устойчивого к пешеходным, транспортным и прочим нагрузкам, а также температурным перепадам и коррозии, надо применять качественные материалы, точно выполнять необходимые технологические операции, правильно нарезать деформационные швы и осуществлять уход за бетонными полами.
Одним из важнейших технологических этапов устройства бетонного основания под укладку напольных покрытий, и это регламентировано в СНиП, является нарезка деформационных температурных швов. Они делают стяжку пола устойчивой к динамическим и температурным воздействиям, предупреждая ее растрескивание и преждевременное разрушение. Такие швы нарезаются через определенные расстояния по самой площади бетонной заливки в дополнение к пристеночным зазорам, где перед обустройством напольного основания монтируется кромочная лента для стяжки пола. Кроме расстояний между швами важно придерживаться правильной их геометрии, которая четко прописана в рекомендациях, имеющихся в СНиП.
Предназначение деформационных швов
Бетон, как стройматериал, обладает определенными характеристиками. Бетонные изделия отличаются хорошими показателями твердости и прочности. Однако бетон является при этом достаточно хрупким материалом, поэтому подвержен повреждениям от ударов и вследствие возникающего внутреннего напряжения. Если от динамических влияний стяжку защитит слой напольного покрытия, то для сглаживания деформационных процессов нужно предусмотреть зазоры в образованной бетоном плите через определенные расстояния, которыми и являются компенсационные (температурные) зазоры.
Вне зависимости от того, каким раствором выполнено основание пола, классическим или полусухим, созревание бетона происходит неравномерно. Верхние слои схватываются и созревают раньше тех, что лежат глубже. При созревании любой цементный раствор сжимается, то есть, теряет объем. Получается ситуация, когда верхние слои, сжимаясь, перестают объемно соответствовать тем, что лежат глубже. Чем больше толщина стяжки, тем значительнее объемное несоответствие слоев бетона в процессе созревания. Если не позаботиться о компенсационных швах, эта несоразмерность приведет к расслаиванию материала, что проявится в виде его растрескивания.
Второе предназначение швов заключается в компенсации теплового расширения основания пола в процессе эксплуатации. Особенно это актуально, когда устройство стяжки происходит над системой внутрипольного отопления. При температурных колебаниях бетон, как и любое физическое тело, меняет объем. Чем значительнее и чаще перепады температуры, тем больше риск преждевременного разрушения структуры бетона. Для компенсации температурных деформаций обязательно оставление зазоров по периметру, куда закладывается кромочная лента, и нарезка, согласно СНиП, компенсационных швов.
Важно! Можно услышать такое мнение, что если устройство стяжки происходит полусухим раствором, то достаточно оставить температурный зазор по периметру, а нарезкой усадочных швов можно пренебречь, так как полусухое основание намного быстрее высыхает, а потому значительно меньше деформируется при этом. Это не соответствует действительности, так как созревание и высыхание бетона не совсем одно и то же. Период полной кристаллизации цементного раствора стабилен (см. СНиП) и составляет около 24-28 суток. Так что возникновения внутреннего напряжения не избежать при устройстве полусухой стяжки, поэтому усадочные швы нужны и в этом случае.
Виды деформационных зазоров
Швы, что нарезаются в стяжке, имеют различное функциональное назначение. В зависимости от их задач зависит расстояние между ними и конфигурационные особенности. Шов может быть предназначен для таких целей:
- изоляция различных строительных конструкций (наружная стена, пол, колонны, простенки);
- компенсация усадочных процессов при созревании бетонного раствора;
- разграничение участков стяжки, устройство которых происходит в разное время.
Соответственно возложенным функциям технологические углубления в бетоне имеют названия: изоляционные, усадочные, разграничительные.
Изоляционный шов
Согласно СНиП, каждая строительная конструкция должна быть независимой от тех, с которыми она граничит. Это нужно для того, чтобы напряжение, возникающее в одном элементе постройки, не передавалось на другие структурные составляющие здания. То есть, стяжка при расширении не должна давить на стену. Последняя же, при возможной подвижке, не должна влиять на основание пола.
Изоляционные швы делают на всю толщину стяжки по периметру стен и простенков, а также вокруг колонн, если таковые имеются. Толщина зазора для изоляции конструкций должен быть около 10 мм (не меньше). Перед заливкой бетонного основания по периметру стен закрепляется специальная лента из материала, что обладает хорошей упругостью, то есть, способен сжиматься, а затем принимать первоначальный объем при изменении ширины изоляционного шва.
Вокруг колонн швы чаще прорезаются. Делаются в форме квадрата, у которого углы развернуты по отношению к таковым колонны на 45˚. Другой способ разграничения колонны и стяжки швом выглядит так. Сначала вокруг вертикальной конструкции выставляется опалубка на высоту предполагаемого основания пола соответствующей конфигурации и заливается примыкающий участок. Затем опалубка убирается, монтируется демпферная лента и обустраивается остальная поверхность помещения.
Усадочный шов
Эти технологические зазоры, которые нарезаются после устройства стяжки, как раз предназначены компенсировать деформационные процессы, что происходят при созревании бетонного раствора. Глубина такого вида швов небольшая 2-3 см (при толщине слоя бетона до 10 см). Правильно их прорезать через несколько часов после окончательного выравнивания поверхности (перетирки). В этот период бетон еще пластичен, но уже не рассыпается при прорезке шва.
Важно сделать правильную конфигурацию (карта пола по СНиП) и расстояния между соседними прорезями в бетоне. Конфигурация швов должна быть прямоугольной, расстояния же зависят от толщины заливки или полусухого обустройства основания. В СНиП рекомендуют, чтобы расстояния между усадочными прорезями было примерно в 30 раз больше толщины бетонного слоя. То есть, если стяжка в среднем 8 см, то между швами должно быть около 2,4 м (допускается плюс/минус 10%). Изоляционные зазоры, проходящие по периметру и возле колонн, также учитываются в расчете карты пола.
В прямоугольной комнате с небольшой площадью усадочные швы обычно делаются по диагоналям пола. Если площадь большая, дополнительно прорезаются продольные углубления. В случае с колоннами, усадочные зазоры в бетоне делаются по их оси, сообщаясь с углами ранее образованных изоляционных швов.
Разграничительный (конструкционный) шов
Если площадь заливки ограничивается одной-двумя небольшими комнатами, то вся работа делается за день в непрерывном режиме. Если же есть перерывы в обустройстве отдельных участков сплошной стяжки, делаются конструкционные швы, разделяющие фрагменты пола, что устраиваются с технологическими перерывами.
Самый простой способ сделать подобную стыковку, сформировать по окончании заливки очередного участка края в форме гребня. Тогда, бетон, что будет заливаться позже, войдет в зацепление с уже затвердевшим раствором.

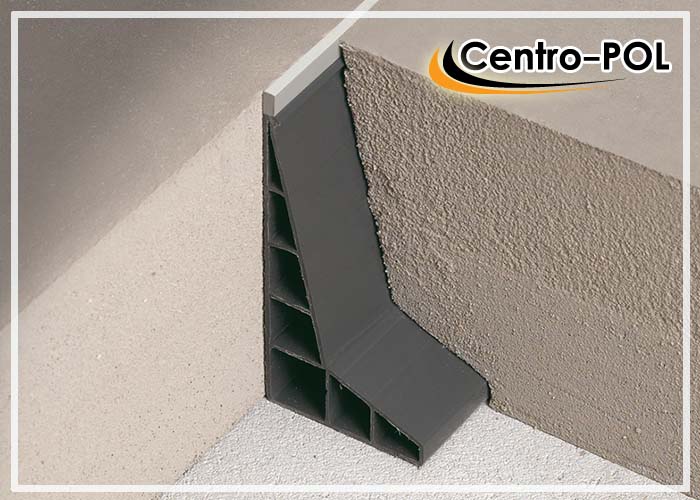

Иногда применяют компенсационные рейки, что располагают внутри слоя вдоль разграничительного шва. При окончании заливки очередного участка нужно рассчитывать так, чтобы конструкционный шов был расположен на расстоянии не менее метра от места нарезки усадочной борозды.
Герметизация углублений
Перед укладкой финишного покрытия пола нужно проделать еще одну работу, что заключается в заполнении компенсационного углубления каким-либо предназначенным для этого материалом и заделке герметиком. Это нужно для того, чтобы в приготовленные борозды не попадала влага, мусор, различные агрессивные среды, что могут негативно сказываться на структуре и целостности бетона. Однако что угодно в качестве герметика использовать нельзя. Следует использовать только те материалы, что по своим свойствам подходят для подобных целей.
Сегодня в продаже имеется несколько материалов, что рекомендованы как для первоначального заполнения технологического углубления, так и для использования в качестве финишного герметика. Вот основные из них.
- Накладные и встраиваемые профили для обустройства деформационных зазоров. Это самый дорогой по цене материал, который применяется для формирования шва в момент заливки основания пола. Представляет собой двусторонний угловой профиль, посредине которого расположена резиновая вставка, что одновременно является демпфером и герметиком, закрывающим шов. Хорошо применять при большой толщине стяжки.
- Дешевле обойдется уплотняющая полоса, цена которой не так уж и велика. Представляет собой эластичный жгут из вспененного полимера. Закладывается в шов одним или двумя слоями и сверху закрывается герметиком.
- Профилированные ленты, что еще называются гидрошпонками, закладываются в цементный раствор при его заливке. Изготовлены из полимеров или резины (у первых цена ниже), обладают способностью сглаживать деформационные процессы, происходящие в бетоне.
- Герметики для заполнения углублений являются самыми практичными и востребованными. Это всевозможные мастики, что выпускаются разными производителями, потому и цена на них отличается. После заделки шва герметики схватываются, однако остаются эластичными, выполняя демпферные функции. Хороши тем, что удобны в работе и надежно герметизируют шов. Бывают однокомпанентными, которые готовы к применению, и состоящие из двух ингредиентов, что смешиваются перед заделкой углубления.
Важно! Приобретая материалы для заделки швов, не ставьте в приоритет небольшую стоимость. Часто недорогие материалы сделаны из некачественного сырья, потому могут не выполнять демпферных функций. А это приведет к преждевременному растрескиванию стяжки, ремонт которой обойдется куда дороже.
Стяжка, выполненная с ошибками, - это не только бесполезная трата материала и сил, но еще и расходы на демонтаж пола, кучи строительного мусора и столбы пыли. Избежать всех этих неприятностей поможет правильный выбор конструкции стяжки, которая будет соответствовать функциям помещения. Ну, и, разумеется, тщательно выполненная работа с соблюдением всех технологических этапов.
Наиболее распространенными основаниями поля являются цементные и бетонные стяжки. После высыхания они становятся нечувствительными к влаге, благодаря чему отлично подходят для кухонь, ванных, санузлов и других влажных помещений. Такие стяжки широко используются и снаружи дома, например на террасах.
Простые цементные стяжки выполняются цементным раствором маркой не ниже М75. Соотношение цемента и песка принимается 1:3 соответственно; при этом консистенция у раствора должна быть густой. Сначала смешиваются сухие ингредиенты, и только потом можно добавлять воду. Прочность на сжатие у традиционной цементной стяжки порядка 25 МПа. Для жилых помещений этот параметр не должен опускаться ниже 12 МПа, а для гаража - ниже 20 МПа.
Бетонные стяжки отличаются высокой прочностью. Они выполняются из бетонов класса В10, В15, В20. От цементных растворов бетон отличается наличием крупнозернистого заполнителя, а также гравия или щебня. Для стяжек размер фракции заполнителя не должен превышать 1/3 их собственной толщины. Консистенция бетона может быть густопластичная или полусухая. Подавать такие бетоны можно при помощи пневмонасоса.
Полусухая стяжка (гарцовка) , в отличие от традиционной цементной, содержит меньше воды, и поэтому имеет бόльшую прочность (35 МПа). Такие стяжки также характеризуются меньшей усадкой и, кроме того, менее склонны к растрескиванию.
К приготавливаемым цементным и бетонным растворам могут добавляться специальные компоненты, улучшающие физико-механические характеристики стяжки. Существуют добавки, ускоряющие схватывание, увеличивающие пластичность, повышающие плотность и т.п.
В продаже имеются готовые сухие смеси для стяжки , к которым необходимо только добавить воды, количество которой всегда указывается на упаковке. В таких смесях могут присутствовать армирующие компоненты на основе стеклянного или полипропиленового волокна. Прочность на сжатие стяжек из готовых смесей может достигать 55 МПа. Смеси для стяжки в затворенном водой виде представляют собой растворы с разной консистенцией - от полусухой до полужидкой (самовыравнивающие стяжки). Все они, благодаря присутствию в них полимерных добавок, обладают улучшенными качествами. В основном, это ускорение схватывания, позволяющее быстрее перейти к отделке пола. Существуют стяжки, на которые можно укладывать плитку уже через четыре часа после выполнения. Некоторые виды готовых смесей подходят для автоматической подачи бетононасосом.
Если необходимо выполнить стяжку для теплого пола, то наилучшим решением будет предназначенная для этого готовая смесь (информация о назначении и допусках указана на упаковке). Для теплых полов также важно так рассчитать толщину стяжки, чтобы над нагревательным элементом или трубой с теплоносителем находилось еще минимум 2 см.
Конструкции стяжек
Существует два основных вида конструкций стяжек: на разделительном слое (плавающие) и связанные с основанием. Разделительным слоем в данном случае является гидроизоляционная пленка, теплоизоляционный или звукоизоляционный материал. Технология укладки цементного или бетонного раствора не зависит от конструкции выполняемой стяжки, но ее толщина и подготовка основания отличаются.
Стяжки на разделительном гидроизоляционном слое применяются в случаях, когда основание обладает чрезмерной абсорбцией, содержит жировые загрязнения либо является слабым. В качестве гидроизоляции используют пленку толщиной не менее 0,2 мм. Укладывать ее нужно с нахлестом 10 см, при этом края на столько же заводятся на стену. Лишнюю пленку после высыхания стяжки срезают.
Связанную с основанием стяжку выполняют, когда собственно это основание достаточно прочное, например, как плиты перекрытий. Важный момент: основание не должно сильно вытягивать влагу из твердеющего раствора. Перед укладкой связанной стяжки, основание обязательно нужно загрунтовать. Грунт обеспечит хорошую адгезию, и стяжка конструктивно станет работать вместе с основанием, как и полагается в данном случае.
является частным случаем стяжки на разделительном слое. Главное достоинство ее конструкции в абсолютной независимости и отсутствии жестких связей с основанием и стенами. Такая стяжка способна изолировать ударный шум. Разделительным слоем в плавающих конструкциях используется подложка из эластичных полимерных материалов, натуральной пробки, гофрированного картона, минераловатных плит 30-40 мм и прочих утеплителей. На все виды подложек следует укладывать гидроизоляционную пленку, а уже по ней устраивать стяжку.
Структура плавающей стяжки может включать в себя теплоизоляционный материал, выполняющий свое прямое предназначение. Утепленные плавающие стяжки уместны над неотапливаемыми помещениями, например, над гаражом или подвалом. Теплоизоляционные плиты укладываются со смещением швов. Покрытие гидроизоляционной пленкой необходимо только для гигроскопических утеплителей. Если же используется эктрудированный пенополистирол или пеностекло, то теоретически пленку можно не укладывать - достаточно проклеить швы скотчем, чтобы в них не попал раствор. Однако лучше все же предусмотреть разделительный слой, чтобы утеплитель можно было использовать повторно в случае демонтажа стяжки.
Компенсационные швы
Одна и самых распространенных ошибок, допускаемых при выполнении стяжек, - неправильное расположение или отсутствие компенсационных швов. К таким швам относится пристеннный (дилатационный) шов и промежуточные швы.
Пристенный компенсационный шов делается на всю толщину стяжки и отделяет ее от влияния деформационных нагрузок, передаваемых стенами и другими элементами здания, а также препятствует распространению ударного шума. Этот шов заполняется эластичным материалом, например, полиуретановой лентой или пенопропиленом, пенопластом и т.д. Компенсационный шов необходимо также предусматривать вокруг лестниц и колонн.
Промежуточные компенсационные швы разделяют стяжку на отдельные поля. Они предотвращают ее растрескивание в процессе высыхания и усадки. Ширина этих швов зависит от толщины стяжки, а также наличия напольного обогрева. Промежуточные насечки выполняют не на всю толщину стяжки, а только на 1/3 или 1/2 ее толщины. Если стяжка армирована, то компенсационные швы прорезаются между заранее обозначенными границами арматурной сетки.
Для цементных и бетонных стяжек в помещениях с нормальными пропорциями компенсационные швы предусматривают только, если их площадь более 30 м². Соответственно максимальной площадью полей, на которые делятся стяжки, считаются те же 30 м². При этом сторона поля не должна превышать 6 м. Промежуточные компенсационные швы обязательно нужно прорезать в коридорных стяжках, причем расстояние между ними равняется двукратной ширине коридора (но не более 6 м). Надрезы обязательны и в местах ступенчатого перепада высот стяжки.
Под паркетом и ламинатом компенсационные швы оставляют незаполненными. То же касается швов под плиточными или каменными покрытиями внутри помещений. А вот швы стяжки террасы необходимо герметизировать (силиконом, водостойкими клей-цементами, фугами), чтобы в них не попала вода и не разорвала бетон, замораживаясь.
Пристенные компенсационные швы можно оставить незаполненными, но если решено их закрыть, то необходимо использовать только очень мягкие полимерные материалы. При отсутствии плинтусов пристенные швы можно заполнить, подходящей по цвету, силиконовой фугой.
Толщина стяжки
Поскольку желательно чтобы уровень пола был одинаковым на всем этаже (за исключением ванны и санузла - там уровень должен быть ниже на 1-2 см), а толщина напольного покрытия в разных помещениях может отличаться, возникает необходимость расчета толщины стяжки с учетом этого самого покрытия. Таким образом, в помещениях с разной отделкой пола, соответственно будут уложены стяжки разной толщины. Однако чтобы рассчитать стяжки, понадобится знать итоговый общий уровень пола этажа. Для этого необходимо выделить помещение с самой толстой стяжкой. Чаще всего таким помещением является комната с напольным обогревом. Высота стяжки в ней окажется минимум 40 мм. К этому уровню необходимо прибавить толщину напольного покрытия для данной комнаты - это и будет общий итоговый уровень пола этажа. Дальше от этого уровня отнимается толщина напольного покрытия в других помещений, а все остальное отводится под стяжку (с тепло- звукоизоляционным слоем или без такового).
Перед устройством полусухой стяжки, сперва подготавливается основания, уборка всего лишнего. После подготовки поверхности укладывается полиэтиленовая плёнка, своеобразная мембрана для того что бы не было контакта раствора с плитой перекрытия, далее укладывается шумоизоляция либо теплоизоляция если это предусмотрено проектом или же частным заказчиком. Поверх утеплителя снова укладывается полиэтилен плёнка которая выполняет функцию пароизоляции (гидроизоляция).
Как только поверхность готова под укладку, «лазером» (ротационным измерителем) мы используем лазерный уровни производства Hilti , производятся расчёты и карта перепадов основания для устройства «маяков» из раствора. По периметру стен укладывается 5-10мм «изоком» (демпферная лента) она создаёт границу отсекая прикосновения раствора с перегородками и несущими стенами, что тоже придаёт свойства шумоизоляции.
Оборудование для устройства полусухой стяжки находится за периметром площади где будет выравниваться пол, от оборудования (бетононасоса) прокладывается трасса резиновых шлангов 65 диаметра по которым закачивается полусухой раствор при помощи компрессора на нужную нам высоту (до 140 метров)
При подаче первой партии полусухого раствора в который входят песок, вода, цемент М-500 и фиброволокно изготавливаются направляющие (Маяки) с помощью алюминиевых реек. Как только «маяки для стяжки» готовы, заполняется площадь между ними и так же вытягивается рейкой. одновременно трамбуя полусухой раствор. Этот процесс наиболее важен, требует особого внимания.
Через некоторое время, минут 15-60 зависит от температуры воздуха и погодных условий начинается шлифовка стяжки и упрочнение верхнего слоя шлиф машиной с плоским диском.
Компенсационные швы, термошов, назначение в полах.
1 Покрытие
2 Герметик для швов
3 Эластичный материал
4 Бетонный пол
5 Коммуникации
6 Грунт/гравий
7 Изоляция
8 Трещина
9 Усадочный шов
После окончания шлифовки определённого участка поверхности, специальным инструментом «фугач» прорезаются «термошвы » компенсационные (усадочные) на глубину не менее 1/3 толщины слоя. Данную процедуру следует выполнять на всех типах и конструкции полов, на плавающих полах, по тёплым полам и др. Термо-вибрационные швы делаются на примыкания дверных проёмов, по осям бетонных колонн, в предусмотренных местах вибрационных швов в конструкции монолита, а так же на внешних углах. Если же объём площади большой, то швы прорезаются на квадраты 6х6 либо с шагом 5 метров.
Полусухая стяжка после выполнения требует ухода в следующих случаях: жаркая погода, попадание прямых солнечных лучей, сквозняки, уход за стяжкой не требует много времени и физической силы, нужно всего лишь пролить (смочить) стяжку водой спустя 24-48 часа после укладки стяжки и повторное увлажнение через 5-6 дней, либо укрыть полиэтилен технической плёнкой, для предотвращения быстрого испарения влаги. Этого достаточно для полной гидратации цемента и существенно увеличить прочность пола.
После окончания всех кратко описанных работ, поверхность становится идеально ровной для нанесения всех видов напольных покрытий. Доверяйте профессионалам!
Любые строительные конструкции, независимо от того из какого материала они изготовлены (кирпич, монолитный железобетон или строительные панели) при изменении температуры меняют свои геометрические размеры. При понижении температуры они сжимаются, а при повышении, естественно, расширяются. Это может привести к появлению трещин и значительно снизить прочность и долговечность как отдельных элементов (например, цементно-песчаных стяжек, отмосток фундаментов и так далее), так и всего здания в целом. Для предотвращения этих негативных явлений и служит температурный шов, который необходимо обустраивать в соответствующих местах (согласно нормативным строительным документам).
Вертикальные температурно-усадочные швы зданий
В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:
- Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
- Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.
Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).
Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.
В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.
На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.
В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.
В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.
Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.
Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.
Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках
При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:
- На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
- Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
- При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.
Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.
В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.
Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.
Температурные швы в отмостках фундаментов и бетонных дорожках
Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки. В опалубке по всему периметру крепят поперечные доски (толщиной 20 мм) с шагом 1,5÷2,5 м. Когда раствор немного схватится, доски извлекают, а после окончательного высыхания отмостки пазы заполняют демпфирующим материалом и гидроизолируют.
Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.
Материалы для обустройства швов
К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.
Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.
Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:
- сплошной уплотнительный шнур Ø=6÷80 мм,
- в виде трубки Ø=30÷120 мм.
Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

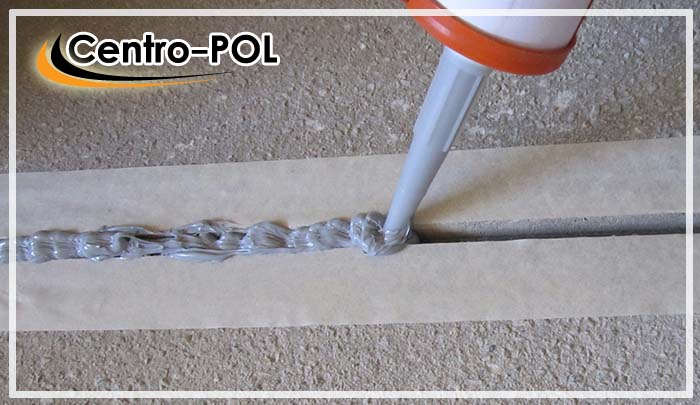

Герметики и мастики
Для заделки швов применяют различные герметики:
- полиуретановые;
- акриловые;
- силиконовые.
Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).
Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.
Специальные профили

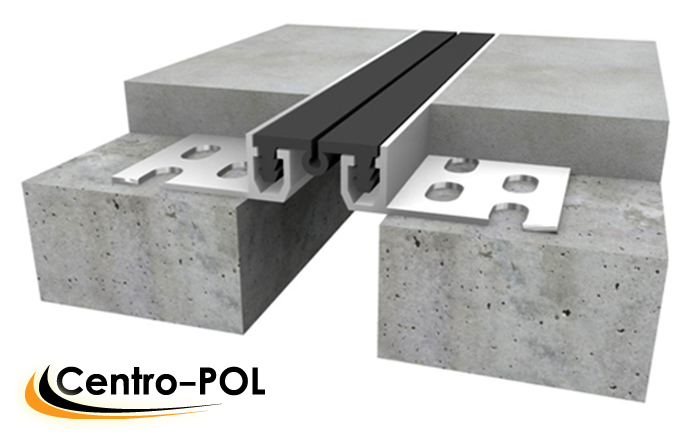

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве. Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.
В заключении
Правильное обустройство температурных, компенсационных, деформационных и осадочных швов значительно повышает прочность и долговечность любого здания; парковочных мест или садовых дорожек с бетонным покрытием. При использовании высококачественных материалов для их изготовления они прослужат без ремонта долгие годы.
