Перед тем как составить проект и приступить к его реализации, следует взвесить все плюсы и минусы скважины в частном доме, сравнить альтернативные варианты водообеспечения. Практически подводку воды к строению можно организовать из любого источника: близлежащей реки, пруда, родника или выкопанного на участке колодца – но нужно быть готовыми к тому, что ее качество и чистота будут далеки от идеальных.

Если водоснабжение дачи носит сезонный характер, то сооружение колодца на участке и использование насоса для подачи жидкости в большинстве случаев будет достаточным для восполнения нужд проживающих в домике летом. Когда загородный коттедж используется круглогодично как полноценное жилье для семьи или нужен зимний водопровод на даче, разумнее организовать водоснабжение частного дома из скважины. Такой вариант дает жильцами множество преимуществ:

• системы водоснабжения частного дома из скважины не зависят от сезона;
• объем поставляемой жидкости неограничен;
• гарантировано превосходное качество и чистота водного ресурса;
• высокая надежность комплекса оборудования обеспечивает его многолетнее беспроблемное функционирование.

При этом нужно быть готовыми к тому, что водоснабжение дома из скважины обойдется дороже других методов: процесс бурения, покупка насосного оборудование, проведение водопровода и водоотвода – эти мероприятия потребуют значительных расходов.

Средства, потраченные на обеспечение водой жилого дома либо на водопровод на даче из скважины, гарантируют жильцам десятилетия комфорта, удобство и простоту эксплуатации оборудования, экологически безопасный стиль жизни. Поэтому денежные затраты на проведение технически сложных работ по водоснабжению оправдываются.

С чего начать

Если для поставки воды в частный дом решено делать скважину, то процесс следует начать с определения, насколько глубоко находится водоносный пласт на участке. При его неглубоком расположении провести воду в дом из скважины можно своими руками. Для разработки глубоких артезианских скважин потребуется приглашение бригады специалистов с бурильными установками. Затем следует составить схему водоснабжения частного дома от скважины. Поскольку общие принципы подведения воды в дом из скважины одинаковы, для составления конкретной схемы необязательно обращаться к специалистам – типовые образцы можно взять из интернета.

Важно помнить, что долголетие водопровода из скважины определяется не только износостойкостью оборудования, но и также характером и глубиной шахты. Эксплуатационный период неглубоких (до 40 м) выработок длится около 10 лет, а артезианские колодцы служат более полувека.

Сама схема водоснабжения частного дома из скважины во многом определяется глубиной скважинной шахты: от нее зависит выбор рабочей мощности насосов, общая длина трубопровода, выбор способов стабилизации давления в системе и другие моменты.

Ключевые этапы процесса и общая стоимость.

Весь процесс устройства домашнего водоснабжения начиная от выбора места, где производится забор воды, до отведения канализационных стоков из здания можно разделить на три больших этапа:

1. бурение и обустройство скважины для воды;
2. установка комплекса оборудования по подаче воды из скважины: проводка трубопровода, подключение насосов, монтаж водонакопителей и др.;
3. отвод использованной жидкости, обустройство канализации.

Общие затраты на организацию водоснабжения в частном доме будут складываться из стоимости работ на каждом этапе и устанавливаемого оборудования.

Итоговая сумма расходов во многом определяется тем, на какой глубине располагается водоносный слой. Бурение глубокой скважины, которая называется артезианской, технически сложно и дорого: расценки за 1 м составляют 2–3 тыс. руб. Учитывая глубину, на которой находится вода – от 40 до 230 м, львиная доля расходов на водоснабжение из скважины уйдет на буровые работы.

Этап первый: бурение и обустройство скважины.

Первый этап устройства системы водоснабжения из скважины один из самых ответственных – бурение. Оно может осуществляться ручным способом или производиться при помощи буровых установок.

Ручное применяют для выработки неглубокой шахты. Иногда его называют бурение «на песок» – по определению грунта, в котором делается отверстие. Такой вид работ осуществляется с относительно небольшими затратами, для него нужно несложное оборудование: бур и трубы для обсадки стен отверстия.

Для работ в твердом грунте («на известняк») приглашают профессионалов с буровыми установками, принципы работы которых может отличаться.

Выделяют несколько разновидностей механического бурения:

Одновременно с бурением обустраиваются стены шахты – обсадка. Цель данных действий – предотвратить осыпание и размыв грунта подаваемой наверх водой, укрепить почву по периметру отверстия. После обсадки делают гидропрокачку (промыв) шахты, пока не начнет поступать чистая жидкость с глубины.

Этап второй: установка комплекса оборудования по подаче воды из скважины.

Дальнейшими действиями по водоснабжению частного дома из скважины в схеме производимых работ является установка оборудования, подающего жидкость в здание. Вода в дом из скважины поступает по системе труб. Ее движение происходит снизу вверх и в определенном направлении, поэтому без использования насосов и приборов для коррекции давления в системе обойтись невозможно.

Установка насосного оборудования.

Для подачи воды из скважины в дом может быть использовано два вида оборудования:

1. погружной насос;
2. специализированная насосная станция заводского изготовления.

Выбор одного из двух этих видов гидроустановок для обеспечения загородного дома водой из скважины определяется несколькими факторами:

• глубиной скважины;
• удаленностью ее от дома;
• предполагаемым ежедневным расходом воды;
• высотой, на которую будет подаваться жидкость.

В зависимости от этих показателей выбирают насос или станцию с определенными техническими параметрами и мощностью. Если больших нагрузок на систему не предвидится, например, при водоснабжении на даче из скважины, то можно ограничиться установкой погружного насоса. Для круглогодичного обеспечения водой жилого одно- или двухэтажного дома или коттеджа понадобится монтаж специальной насосной станции, причем ее мощность должна быть достаточной, чтобы обеспечивать передачу нужного количества воды на все водоразборные точки.

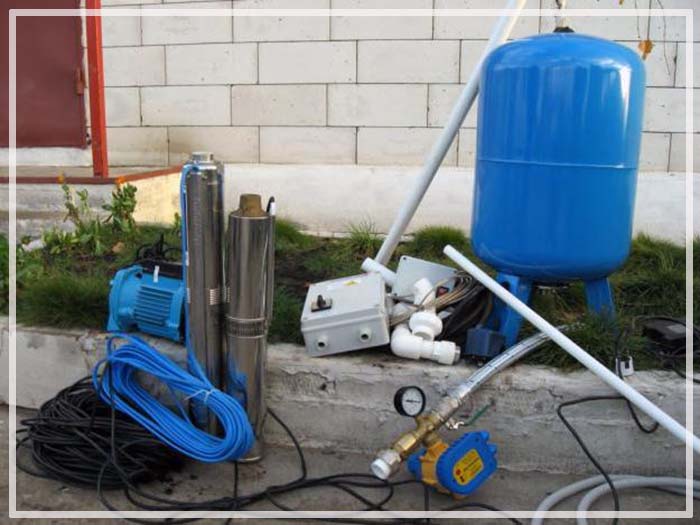

Важными компонентами схемы водоснабжения дома из скважины являются следующие устройства:

1. обратный клапан, предотвращающий ход жидкости назад;
2. гидроаккумулятор – резервуар с прокладкой из высокопрочной синтетической резины, благодаря которому нивелируются скачки давления в системе, предотвращается повреждения оборудования от гидроударов;
3. автоматика для контроля давления и защиты насоса от хода всухую;
4. очистительные фильтры двух типов – для грубой и тонкой очистки.

Эти элементы можно установить в кессоне – специально оборудованной камере при выходе скважины на поверхность, которая защищает шахтную выработку от попадания сезонных вод и облегчает доступ к ней.

Обустройство трубопровода – путь от скважины к дому.

Следующим шагом решения задачи как провести воду в дом из скважины, является прокладка труб, их соединение, ввод в здание.

При обустройстве водоснабжения частного дома своими руками следует предварительно ознакомиться с техническими характеристиками труб из разных материалов, принципами их соединения, схемами подключения.

Знания процесса, как сделать водопровод на даче или в доме, позволят выполнить работу самостоятельно или проконтролировать исполнителей.

Для устройства водопровода на даче или загородном доме чаще всего используются нижеперечисленные виды труб:

• стеклопластиковые;
• стальные;
• пластиковые PVC-трубы.

Водопровод из скважины прокладывается под землей на глубине не менее 1 м, чтобы снизить риск замерзания зимой. При условии прокладки труб выше уровня промерзания грунта, они обязательно утепляются. Ввод трубы и подключение скважины к дому желательно делать из подвального помещения – это уменьшит риск замерзания жидкости при выходе водопровода на поверхность земли. Когда заводим трубу в дом, не рекомендуется ее изгибать – следует использовать специальные муфты для углового соединения.

Если проектируется скважина в доме, а не на участке за его пределами, это позволяет значительно сэкономить расходы: длина трубопровода уменьшается до минимума, необходимость его утепления исключается.

Разводка трубопровода по дому к точкам водоразбора.

Завести воду в дом – это половина работы по организации его автономного водоснабжения. Далее следует грамотно смонтировать разводку труб, подающих жидкость к точкам водоразбора: к кухонной мойке, в душевую, туалет. Сначала требуется составить графическую схему разводки и определится со способом соединения труб в единую сеть. Существует два типа подсоединения – последовательное и коллекторное.

При последовательном от точки ввода прокладывается одна центральная труба, к которой все остальные ответвления подсоединяются при помощи тройников. Это простой вид разводки, не требующий больших расходов, но он имеет один недостаток: при одновременном открытии кранов давление в системе падает, напор воды в самой дальней точке водозабора будет низким.

Коллекторное подсоединение потребует дополнительных расходов на приобретение распределительного узла, к которому подключаются все трубы в доме. В этом случае трубы подключаются к коллектору обособленно при помощи вентилей, они независимы от других. При ремонте необязательно останавливать всю систему, достаточно перекрыть нужный вентиль. Давление при коллекторном подключении всегда стабильно.

Этап третий: немного о водоотводе.

Монтаж канализации производится по тем же принципам, что и линии водоснабжения, отличие заключается в диаметре труб и угле их наклона при горизонтальной укладке. Для беспрепятственного вывода воды используются широкие трубы 110–150 мм, которые укладываются в земле под наклоном для обеспечения самостоятельного движения жидкости. Градус уклона составляет не менее 3 см на 1 м. Сливается жидкость в септик или оборудованный бетонный отстойник, который требуется периодически очищать, откачивая и вывозя стоки.

Скважина внутри дома – максимум удобств при минимуме затрат.

Ответ на вопрос можно ли сделать скважину внутри дома, чаще всего положительный, но сам процесс бурения усложняется ограниченностью пространства и необходимостью выноса выработанного грунта. Скважина внутри дома должна располагаться в самой нижней точке помещения, что дает больше возможностей для маневрирования бурильной установки. К размерам помещения, где разрабатывается шахта, также предъявляются определенные требования – оно должно быть просторнее 2-х метров по длине и ширине, а по высоте на полметра превышать самую высокую точку бурильного аппарата. В идеале располагается скважина в подвале дома или специально вырытом приямке.

Провести скважину под домом технически сложнее, но экономически выгоднее, она удобнее в обслуживании и пользовании.

Заключение.

Знания о том, как провести воду со скважины в дом, как ее подключить, помогают ориентироваться в предложениях строительных компаний, оказывающих услуги по водообеспечению загородного дома. Освоение принципов организации работ поможет соорудить водопровод на даче своими руками или обратиться за помощью в специализированную фирму. Провести воду в дом можно в любой местности, а результат стоит затраченных денег и усилий.

Бесперебойная работа водопроводной системы напрямую зависит от типа гидросооружения и схемы подачи воды. Обустроить водоснабжение дома из скважины можно в любых условиях, для этого стоит учесть производительность и рабочий ресурс насосного оборудования, суточное потребление воды, глубину прохождения водоносного слоя и его удаленность.

Источники воды для организации системы водоснабжения

Для начала стоит определить основные водные источники, которые подойдут для организации автономной системы водоснабжения.

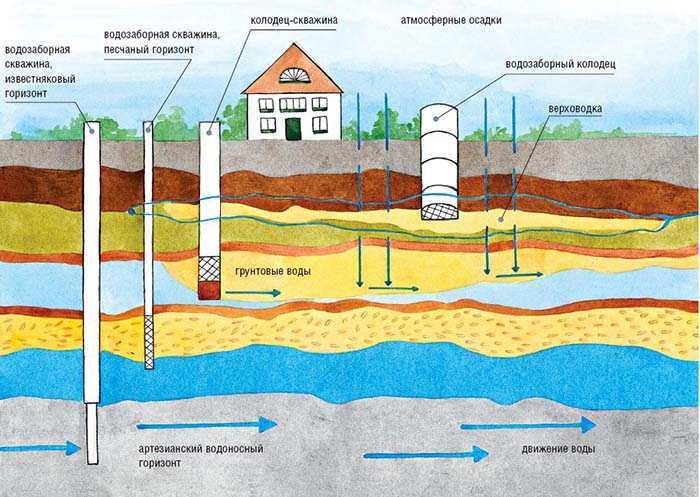

Различают три типа подземных источников:

• Верховодки. Являются нестабильными водоносными слоями низкого качества. Расположены под верхним слоем почвы, отличаются склонностью к колебаниям и загрязнениям. Это временный тип грунтовых вод с ограниченным водоупорным пластом. Наполнение верховодок обеспечивается за счет атмосферных осадков и конденсата водяных паров. Не используются в качестве источника питьевой воды.
• Грунтовые воды. Водоносные слои, отличающиеся стабильностью наполнения и хорошим качеством. Уровень залегания грунтовых вод достигает нескольких десятков метров, они подходят для организации автономного водопровода.
• Артезианские воды. Относятся к самым древним, глубоким и чистым горизонтам. Уровень залегания артезианских источников достигает сотни метров. Такая вода отличается высоким качеством и низким содержанием сторонних примесей, поэтому может использоваться в качестве основного питьевого источника.

Чтобы использовать воду из скважины в системе водоснабжения загородного дома, важно определить ее органолептические показатели. Для этого проводится комплексный химический и бактериологический анализ жидкости. На основании полученных данных выдается заключение о возможности использования источника для питьевых, бытовых и технических нужд.

Правильный выбор места под скважину для воды

Выбор подходящего места под обустройство водоносной скважины – следующий важный шаг. При выборе местоположения обязательно учитываются санитарные и пожарные нормы.

Водозабор должен быть удален от септиков и сточных ям на расстояние 22 метров в плотных глинистых почвах и до 55 метров – на подвижных песчаных грунтах, от жилых строений – на 5 метров, от соседнего участка – на 3 метра.

Если водопровод обустроен на участке, а дача используется только в сезон, тогда удаленность гидросооружения не имеет особого значения. Иначе обстоят дела, если требуется провести воду в дом из скважины для постоянного пользования. В этом случае для организации стационарного водоснабжения проводится рытье земляных траншей под укладку водяных труб.

Схемы водоснабжения дома от скважины

Система водоснабжения дома имеет стандартную схему организации, состоящую из основных и дополнительных элементов:

• водоносного источника – скважины или колодца;
• насосной станции (водозаборного оборудования и гидроаккумулятора);
• трубопровода;
• кессона;
• автоматической системы управления;
• фильтрующей установки;
• нагревателя воды.

Схема подключения может быть реализована двумя способами:

• установкой насосной станции;
• монтажом глубинного насосного оборудования.

Установка насосной станции с автоматическим управлением

Чтобы организовать автономное водоснабжение из неглубокой скважины, устанавливается насосная станция или наносное оборудование ручного типа. В этом случае для размещения рабочих механизмов и оборудования используется кессон – специальная пластиковая или металлическая емкость. Таким образом, насосная станция располагается вблизи водозаборной точки, что способствует снижению расходов на подвод воды и обеспечивает необходимый уровень шумоизоляции.

Для работы насосной станции используется погружной насос, обеспечивающий быструю откачку воды в гидроаккумулятор – резервуар объемом от 90 до 450 литров. Требуемый объем и мощность бака (также насоса) определяются с учетом суточного расхода воды на бытовые, хозяйственные и технические нужды.

Резервуар оснащен мембраной и автоматическим реле для регулировки рабочего давления жидкости. При наполнении гидроаккумулятора насос отключается, по мере использования содержимого посылается сигнал для включения оборудования и закачки воды к разборным точкам.

От кессона к месту, где водяная труба вводится в жилой дом, выкапывают земляную траншею для трубопровода и насосного электрокабеля.

Установка глубинного насоса

Схема с гидроаккумулятором возможна с использованием глубинного насосного оборудования. В этом случае глубинный насос обеспечивает водозабор из гидросооружения в накопитель, размещенный на высоте – на втором этаже дома или в чердачном помещении.

Подобное размещение способствует организации водонапорной системы с необходимым перепадом высот между баком и водоразборными точками. При этом рабочее давление в системе составляет 0,1 атмосферы на каждый метр водяного столба.

Для реализации автономной системы подачи воды с глубинным насосом применяются более объемные расширительные баки вместительностью от 450 до 1400 литров.

Подключение выключателя поплавкового типа обеспечивает автоматическое включение насосного оборудования при снижении уровня жидкости в резервуаре.

Чтобы поддерживать постоянное давление в водопроводе и предотвращать отток жидкости в гидросооружение, над насосом устанавливается обратный клапан.

Правильная прокладка водопроводных труб

Чтобы провести воду в дом, требуется прокладка трубопровода – рытье траншей с последующей укладкой водяных труб для создания герметичной системы. Таким образом трубопровод соединяет гидросооружение с водоразборными точками. Дополнительно устанавливается гидроаккумуляторная емкость для поддержания необходимого запаса воды.

Для прокладки используются пластиковые ПНД-трубы, которые обладают массой преимуществ: небольшим весом, долговечностью, надежностью, стойкостью к гидроударам и замерзанию.

На участке монтаж труб осуществляется в грунт ниже уровня его промерзания, в некоторых случаях используется греющий кабель, который обеспечит максимальную защиту водопровода в зимний период.

Точка ввода водопровода от гидросооружения в дом производится в грунте. Для этого выполняется прокладка труб через основание дома.

Технология организации водопровода

После просчета суточного потребления воды, составления схемы подачи воды в дом из обустроенной скважины, выбора типа и диаметра труб, а также насосной станции или глубинного насосного оборудования производится монтаж элементов системы.

Технология предусматривает следующие этапы:

1. Разработка скважины на воду с установкой обсадной колонны.
2. Монтаж кессонной установки на глубине ниже уровня промерзания почвы.
3. Установка люка и отделка верхней части конструкции.
4. Монтаж насоса и фильтрующих элементов.
5. Прокладка водопровода и питающего кабеля насосного оборудования от гидросооружения к дому.
6. Подсоединение системы – устройство скважины герметизируется оголовком, установленным внутри кессона.
7. Монтаж гидроаккумулятора и водоочистных элементов – к ним относится фильтр грубой и тонкой очистки.
8. Установка распределительных коллекторов для разводки воды по контурам горячего и холодного водоснабжения внутри дома.
9. Организация водоотводной системы – это централизованная канализация, септик или сточная яма.

Как изолировать трубопровод

Качественная изоляция обеспечивает длительный срок службы водопроводной системы. Самый доступный вариант изоляции – заливка земляных траншей бетонной смесью и гидроцементом.

Более простой вариант – прокладка труб с электрическим резистивным греющим кабелем. Он представлен готовыми секциями, которые фиксируются к трубам монтажной лентой на алюминиевой основе. Один конец зафиксирован заводской муфтой, второй – вилкой.

После монтажа кабеля обустраивается комплексная изоляция трубопровода – строительными скорлупами или стекловолокном.

Особенности греющего кабеля

Греющий кабель – это эффективный материал для зимнего обогрева элементов водопроводной и водосточной системы, кровель, а также для обустройства систем напольного обогрева.

Кабели бывают с одной и двумя жилами. Для обогрева частного водопровода рекомендуется использовать двухжильные кабели с переменным сопротивлением. Они отличаются более высокой стоимостью, меньшим потреблением энергии и долговечностью.

Как сделать разводку водяных труб в доме

Разводка воды в доме осуществляется двумя способами:

1. Последовательное подсоединение каждой водоразборной точки. Такой вариант используется для малогабаритных жилых домов, рассчитанных на семью из 2–3 человек. Увеличение количества проживающих может привести к появлению сложностей в эксплуатации системы – резким скачкам давления при одновременном использовании двух и более точек.
2. Подсоединение водоразборных точек при помощи коллектора. Подобный вариант предусматривает организацию водоснабжения из скважины с поддержанием постоянного напора воды для загородных усадьб и домов большой площади.

Для организации системы внутри дома применяются медные, стальные, металлопластиковые и ПВХ-трубы.

Хороший напор и бесперебойная подача воды обеспечат длительную эксплуатацию бытовых и сантехнических приборов.

Чтобы правильно организовать систему водозабора, специалисты рекомендуют:

1. Обустройство водоснабжения проводить летом, чтобы правильно определить местоположение водного источника. Именно в летний период отмечается резкое снижение уровня грунтовых вод.
2. По возможности ввод водяных труб в дом осуществлять через стеновые конструкции с использованием специальных стаканов из пластика и металла. Места ввода подлежат обязательному утеплению.
3. Чтобы поддерживать постоянно высокое давление в водопроводной системе, избегать большого количества угловых и поворотных элементов при прокладке труб.
4. При эксплуатации коллектора обязательно устанавливать на входе сливной кран и запорную арматуру.
5. Для установки трубопровода от скважины к дому использовать пищевые трубы требуемой маркировки.
6. Для обеспечения бесперебойной работы водопровода следить за тем, чтобы давление в гидробаке было на 0,2 бара меньше нижнего уровня давления в системе.
7. При выборе насосного оборудования отдавать предпочтение устройствам, оснащенным встроенными датчиками воды.
8. Проводить тестовый запуск системы, он позволяет выявить любую неисправность и своевременно устранить ее без последствий.

Для организации качественного и надежного водоснабжения для частного дома или дачи важно не экономить на расходных материалах и ответственно подходить к каждому этапу работ. Только в этом случае возможны эксплуатация водоносной скважины в бесперебойном режиме и обеспечение потребителей чистой питьевой водой.

До недавнего времени повсеместно использовались колодцы, из которых поднимали холодную и вкусную воду, но техногенные загрязнения окружающей среды все чаще и чаще накладывают ограничения на использование воды из верхних водоносных слоев. Решением проблемы водоснабжения в частном домовладении, причем на новом технологическом уровне, может стать скважина в доме или около него, из которой при помощи насоса можно подавать качественную питьевую воду в необходимом количестве.

Непременное условие проживания человека – надежное снабжение качественной питьевой водой. В условиях городской застройки или в поселках, где имеется водопровод, вопрос решается относительно просто – подключением к существующим водопроводным сетям. Но что делать, если таких сетей нет или качество воды в них оставляет желать лучшего?

Как провести воду в дом из скважины, чтобы обеспечить холодное и горячее водоснабжение дома и придомовой территории? Для этого необходимо выполнить целый ряд условий и довольно значительный объем строительных работ, зависящий от типа скважины и сложности системы:

• Выполнить необходимые расчеты и изготовить схему или проект домашнего водопровода;
• Произвести бурение выбранного типа скважины;
• Проанализировать качество получаемой из скважины воды;
• Выбрать и приобрести необходимое оборудование;
• Произвести монтаж системы водоснабжения.

Схема и расчеты

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

При отсутствии необходимого опыта выполнить расчеты своими руками без досадных ошибок практически невозможно, поэтому проектирование домашнего водопровода лучше доверить специалистам.

Выбираем тип скважины

Обустройство автономного водоснабжения частного дома начинается с выбора типа скважины. Для дачного домика прекрасно подойдет абиссинский колодец, забиваемый на сравнительно небольшую глубину в водоносный слой из крупного песка, который можно сделать даже непосредственно в доме. Единственным и основным недостатком такого колодца является забор воды из верхних водоносных слоев, что может негативно сказываться на ее качестве.

Во всем остальном – одни преимущества. Достаточный объем воды, простое устройство, отсутствие необходимости использования сложного и дорогого технологического оборудования, что не только снижает затраты, но и позволяет выполнить работы своими руками. Через абиссинские скважины вода подается поверхностными насосами с электрическим или ручным приводом. Срок службы такой скважины может достигать 30 и более лет.

Чтобы сделать забор воды в частном доме, часто используется более сложное устройство, подающее воду их верхних водоносных песчаных грунтов при помощи погружаемого электрического насоса. Диаметр трубы подобного типа скважин начинается от 100 мм, что требует использования громоздкого бурильного оборудования.

Качество воды в таком источнике сопоставимо с абиссинским колодцем, а срок службы обычно не превышает 10 лет, что обусловлено заиливанием перфорации обсадной трубы. Сделать даже неглубокую скважину своими руками без привлечения нескольких помощников или бригады строителей просто невозможно, поэтому обустройство источника водоснабжения обойдется застройщику значительно дороже забивного абиссинского колодца.

Наиболее качественный источник для подачи воды в частный дом – артезианская скважина, устройство которой требует не только сложного оборудования, но и специальных знаний. Пробуренная на глубину 80 и более метров в водоносный слой известняка такая скважина обеспечивает подачу при помощи глубинного насоса около 10 м 3 чистейшей воды в час. Бурение производится только при помощи буровых машин и стоит довольно дорого. Несмотря на высокую стоимость изготовления, такой источник водоснабжения может обеспечить большой частный дом питьевой водой и полив значительного участка прилегающей к дому территории, а длительный, более 50 лет срок, который может прослужить артезианская скважина в доме, окупает все затраты на ее обустройство.

Выбор оборудования

Когда схема или проект водоснабжения готовы, самое время приступить к выбору необходимого оборудования. Если работы выполняются проектной организацией, то в проекте, как правило, указывается не только тип и производительность оборудования, но и его марка. Очень часто потребитель выбирает оборудование другого производителя, которое может быть дороже и качественнее или наоборот.

Наиболее ответственный узел, с которого начинается домашний водопровод, – это насос. Его необходимо выбирать от известных и проверенных временем производителей. Один основной подающий насос устанавливается непосредственно в скважине и создает необходимое давление в магистрали. В систему водоснабжения может дополнительно устанавливаться один или два насоса небольшой производительности для обеспечения работы различного оборудования. Производительность насоса выбирается на 10-15% ниже от того количества воды, которое может дать скважина в единицу времени, чтобы избежать сухого хода и преждевременного выхода из строя.

Остальное оборудование, из которого будет состоять домашний водопровод, подбирается исходя из наилучшего соотношения цена/качество.

Монтаж системы

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Внимание! Не следует экономить на земляных работах и делать прокладку труб практически на поверхности с использованием дополнительного обогрева. Если отключат электричество, а хозяев нет дома, система замерзнет за очень короткое время. Современные полимерные трубы могут и не лопнуть, но отогреть систему будет очень трудно.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Земляные работы, изготовление кессона и укладку труб можно выполнить своими руками при помощи простого ручного инструмента, что позволит сократить общие затраты на устройство водопровода.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Установку оборудования и все необходимые подключения можно качественно выполнить своими руками, но для обеспечения гарантии при возможном выходе сложных приборов из строя лучше доверить эту работы специалистам.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.

Эффективность работы автономного водоснабжения частного дома зависит от типа скважины и схемы водоснабжения. Производительность, ресурс, выбор оборудования, оптимальные режимы работы, качество воды — всё это взаимосвязано. В этой статье речь пойдёт о типовой схеме водоснабжения дома из скважины и возможных вариантах её построения.

Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.
3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного» запаса воды и оптимизации работы насоса.
5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь» . В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15-35 м.

1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

Скважины на известь имеют высокую производительность — есть пласты, способные обеспечить водой целый посёлок. Но глубина бурения может достигать 200 м, что влечёт удорожание самих работ и стоимости оборудования.

« Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец . Отличие в том, что скважину не бурят, а прокалывают. « Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

• простота изготовления (при условии, что на участке нет выхода скальных пород);
• возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
• невысокая цена насосов.

Недостатки:

• небольшой срок службы;
• низкая производительность;
• неудовлетворительное качество воды в регионах с плохой экологией.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного « погреба» , в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Накопительная ёмкость — назначение и варианты размещения

Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый « экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.

Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.

Есть два варианта размещения гидроаккумулятора: на одном уровне с оголовком скважины и на чердаке или мансарде дома (если они утеплены и отапливаются).

Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод

Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода

В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция , которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.

Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки .

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

• фильтр тонкой очистки от механических примесей;
• умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
• очищение от ионов железа;
• хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
• снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

Внутренний водопровод частного дома

Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.

Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса

Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.

При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.

Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.

В наше время некачественная работа или даже полное отсутствие центрального водопровода на участке уже не является проблемой, так как водоснабжение частного дома можно обеспечить из автономного источника – . Причем сделать это реально даже своими руками. В частности, наиболее доступной и одновременно функциональной считается схема водоснабжения с гидроаккумулятором. Ее устройство включает в себя три обязательных стадии: организация источника воды, установка оборудования и разводка трубопровода. Чтобы обеспечить бесперебойную систему автономного водоснабжения, необходимо знать, как грамотно реализовать все три стадии – далее пошагово с видео разбираемся в каждой из них.

Бурение скважины

Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.

Важно! Высота опорной треноги должна напрямую соотноситься с габаритами стакана: чем объемнее стакан, тем выше тренога. В идеале опора должна превышать стакан по длине на 1,5-2 м.

Непосредственно бурение выполняется по следующей схеме:

• с напором вбиваете стакан в землю;
• стакан забирает грунт;
• поднимаете стакан и удаляете из него грунт;
• вновь вбиваете стакан.

Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.

И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.

Схема: система автономного водоснабжения

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания.

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

Совет. Выбирайте для трубопровода двухжильный кабель с переменным сопротивлением – он не только удобнее в эксплуатации, но и позволяет уменьшить затраты электроэнергии.

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Как видим, для обеспечения автономного водоснабжения частного дома необходимо позаботиться о трех составляющих системы: скважина, оборудование и трубопровод. Скрупулезно выполнив каждый шаг по обустройству этих компонентов, вы получите индивидуальный водопровод, который будет бесперебойно удовлетворять ваши бытовые и технические потребности в чистой воде.

Система водоснабжения своими руками: видео

Водоснабжение частного дома: фото
