Сборные перекрытия из газобетона. Какие перекрытия выбрать для газобетонного дома. Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Преимущества домов из блоков газобетона — в сжатых сроках строительства. Это способствует быстрому домостроению, в том числе частному. Выбор перекрытия первого этажа дома из газобетона зависит от многих факторов: назначения, этажности дома, возможности использования специальной техники, стоимости работ, уровня профессионализма строителей и знания конструкционных особенностей материалов. Надежность и долговечность здания во многом зависят от правильности решения этого вопроса.

Требования к перекрытию для дома из газобетона

Дом из газобетона строят не выше трех этажей, так как ячеистая структура блоков обладает меньшей прочностью на сжатие в сравнении с обычным бетоном. Перекрытие в таких постройках должно быть подобрано с учетом:

собственной тяжести и этажных стен, или расчетов по нагрузке веса;
прочности и оптимальной жесткости;
достаточной степени звукоизоляции;
фактора пожаробезопасности.

Возникающее усилие на несущие стены перераспределяет именно перекрытие. Рекомендуется под любые его виды делать армирующий пояс , усиливающий пространственную жесткость здания и дающий защиту от продавливания хрупкого газобетона.

Верхний срез несущих стен должен быть строго горизонтальным, при выявлении дефекта устранение возможно стиранием блоков из газобетона для выравнивания.

Разновидности перекрытий

От способа выполнения и конструкционного материала зависит выбранное перекрытие. Наибольшее применение получили следующие модификации:

плитная;
сборно-монолитная;
монолитная;
на основе деревянных или металлических балок.

Другие виды перекрытия: кессонное, кирпичное, шатровое, – конструктивно сложные и дорогие, в строительстве малоэтажных домов из газоблоков не применяются.

Плитное перекрытие

Сборка перекрытия первого этажа производится на объекте строительства из железобетонных плит или из газобетона. Определяет выбор между ними принципиальное различие по весу. Такое возведение по срокам является самым быстрым и не связано с сейсмической активностью региона. Количество плит зависит от величин объекта и типовых размеров, заданных на заводском производстве. Главное, чтобы пролет между стенами был меньше перекрытия на 30 см для опорной установки по 15 см с каждой стороны и соответствовал нормативам по максимальному расстоянию:

6 метров – гладким плитам;
9 метров – с ребристым верхом.

Толщина подбирается с учетом потенциальной нагрузки, так как перекрытие является своеобразным диском жесткости. Дому из газобетона в два этажа достаточна высота от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

Плиты укладываются строго по несущим стенам первого этажа одного уровня. Возведение внутренних перегородок производится позже. Перед установкой перекрытия на верхний ряд блоков из газобетона надстраивается распределительная кирпичная подушка толщиной в один кирпич. После закрепления прочности на слой цементного раствора с помощью крана заносятся плиты.

Преимущества и недостатки перекрытия из газабетона

Преимущества перекрытия из газобетона или железобетонными плитами:

быстрый монтаж в сжатые сроки;
долговечность и надежность;
высокая несущая способность, от 600 до 800 кг/кв.м;
отличная тепло- и шумоизоляция за счет внутренних пустот;
заводское изготовление отличается качественной обработкой материалов;
доступная цена.

К недостаткам относят:

необходимость специальной подъемной техники;
наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
ограничение выбора плит по размерам;
ограничения в применении при криволинейности несущих стен;
опыт монтажных работ.

Для сцепления плит применяют песчано-цементный раствор или закладывают минеральную вату, укрепляющие теплоизоляцию дома из газобетона.

Сборно-монолитное перекрытие

Технология не требует особой техники по причине конструкции, допускающей не самые тяжелые элементы для перекрытия первого этажа.

Процесс монтажа состоит в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок помещаются керамзито- или полистиролбетонные блоки. Образуется опалубка, на которую сверху помещается арматурная сетка. Конструкция заливается бетоном и требует времени для полного высыхания.

Утепление производится с помощью керамзита, пенополистирола, базальтовой ваты высокой плотности или другими теплоизоляционными материалами.

Плюсы и минусы конструкции

Преимущества конструкции проявляются:

в проведении монтажа без спецтехники;
отличных звуко- и пароизоляции;
прочности сборно-монолитного состава.

Но строительные нормы, к сожалению, не включают сведения и рекомендации по данному типу перекрытия. Поэтому его применение допускается в домах из газоблоков не более 2 этажей.

Монолитное перекрытие

Такая модификация готовится на площадке под строительство дома. Процесс достаточно сложный и трудоемкий, но незаменимый при нестандартных формах здания. Ровная поверхность в итоге и отсутствие работ по заделке швов привлекает к выбору этого типа перекрытия.

В начале процесса требуется установка опалубки под формирование монолитной плиты. Исходя из финансовых возможностей и наличия времени, можно купить готовую инвентарную опалубку или сделать ее самим из листовых материалов или досок на месте монтажа.

Бетон для заливки перекрытия готовится по классической схеме: на три доли песка одна цемента. Добавление щебня или гравия по усмотрению. Первый слой бетона не должен превышать одну треть перекрытия, на него размещается арматурный каркас. Затем по принципу пирога делается вторая заливка и укладка арматурной сетки. После третьей заливки бетона общая толщина перекрытия составляет 15-20 см.

Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газобетонных блоков это значимые параметры. Когда бетон достигнет примерно 80% прочности, это происходит на 3-4 сутки, опалубку можно демонтировать.

Для уменьшения толщины перекрытия и общего конструктивного веса изготавливают ребристую монолитную плиту, включающую в себя балки и тонкие бетонные слои. Давление в этом случае перераспределяется не на стены из газобетона, а на балки.

Требуется значительно больше времени на устройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Такой вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

Монолитное перекрытие не допускает самостоятельного изготовления бетона в малогабаритных мешалках. Раствор должен заказываться в параметрах и объеме для единовременной заливки поверхности в организации, гарантирующей качество продукции.

Плюсы и минусы монолитного перекрытия

Преимущества:

большая несущая способность;
варианты нестандартных конфигураций с геометрическими сложностями;
применение в случае значительных пролетов между стенами свыше 6 м.

Недостатки:

большие временные затраты на набор прочностных характеристик бетона;
обязательный расчет нагрузок на сооружение;
высокая цена перекрытия;
применение техники: миксеры и бетононасосы;
обширная подготовительная работа;
строгое соблюдение технологии приготовления раствора;
ограничение работ в зависимости от температурного режима.

Перекрытия из балок

Перекрытия в доме из газоблоков могут быть выполнены с применением металлических или деревянных балок .

Первый вариант отличается невысокой ценой и популярен для монтажа межэтажной конструкции. Второй, аналогичный по технологии возведения, очень дорогостоящий по причине цены на изделия металлопроката и необходимости техники для установки тяжелых балок.

Между деревянными брусьями помещается теплоизолирующий материал. На балки с обеих сторон устанавливается обрешетка, которая, с одной стороны, служит основой для чернового пола, а с другой, – потолочной поверхности.

Следует отметить, что деревянные брусья должны быть обработаны огне- и биозащитными пропитками, а металлические балки перекрытия подлежат обязательной антикоррозийной обработке. Для предотвращения проникновения влаги от бетона к балкам нужен слой гидроизоляции.

Балочное перекрытие дома из газоблоков имеет значительно меньшие показатели несущей способности, поэтому применение рекомендуется в зданиях с небольшой площадью и расстоянием между стенами до 6 м. Особенно это значимо для районов с сейсмической активностью свыше 7 баллов.

Преимущества и недостатки

Положительные свойства балочной технологии:

доступность монтажных работ с металлическими балками и при деревянных перекрытиях;
невысокая себестоимость.

Недостатки:

применение только в двухэтажных домах;
меньший срок эксплуатации в сравнении с бетонированными перекрытиями;
наличие ограничений по причине горючести материалов.

В газобетонном доме можно устанавливать любое перекрытие при условии точного выполненного расчета нагрузки на несущие стены. Оптимальная нагрузка для небольших строений в 2-3 этажа — при монтаже плит из газобетона. Вес, размеры плит, средняя цена и технологические особенности возведения перекрытий плитами из газобетона делают такой выбор доступным в массовом домостроении.

Деревянные перекрытия в доме из газобетона являются энергоэффективным, экологичным, легким, блюджетным, прочным, простым в монтажных работах строительным материалом. Балки подразделяются в зависимости от назначения на межэтажные, для чердаков и цоколей. Балки-перекрытия изготавливаются из цельного, клееного бруса, древесины со специальной обработкой.

Преимущества деревянных перекрытий

Преимущества использования балки при строительстве зданий из газобетонных блоков:

Невысокая стоимость материалов в сравнении с железобетонными конструкциями позволяет снизить затраты на возведение зданий.
Небольшой вес строительных элементов снижает нагрузки на несущие стеновые панели и кровлю, предотвращает вероятность их деформации.
Простой монтаж элементов, легкость в фиксации на саморезы, скобы и т.д. Не потребуется использовать специальную технику для работ.
Древесина легко обрабатывается, балкам можно придавать разную конфигурацию под архитектурный проект. Элементы могут использоваться в зданиях с эркерами.
Монтажные работы выполняются в разные времена года, в том числе при минусовой температуре.

Однако требуется учитывать необходимость во влагостойкой и антисептической обработке с помощью специальных пропиток. Нанесение составов предотвращает появление плесени на древесине.

Есть специальные огнестойкие пропитки, которыми обрабатываются элементы в зданиях с высокими требованиями к безопасности в Москве и других городах.

Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

межэтажное;
чердачное;
цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
Шумоизоляционный слой, выполненный на дощатом настиле.
Зафиксированные гвоздями или саморезами поперечные лаги.
Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Виды балок преимущества и недостатки каждого вида

Деревянное перекрытие в доме из газобетона производится следующих видов :

из цельной древесины;
двутавровое;
из клееного бруса.

Из цельного бруса

Конструкции из цельной древесины производятся в процессе распиливания цельного бревна на специальных станках. Затем элементы подсушиваются без специальной термической обработки. На следующем этапе выполняется обработка материалов антисептическими составами и калибровка по заданному размеру.

В завершении изделиям придается четкий контур. Из цельных брусьев, отличающихся повышенной прочностью, создаются конструкции. Длина элементов не должна превышать 5 м, поэтому материалы подходят для коттеджей.

Из клееного бруса

Клееные балки проходят многоэтапный процесс изготовления, повышающий прочность изделий на 50-70%. В изготовлении используются кедр, ель, сосна, лиственница.

Преимущества строительного материала:

Балки могут достигать в длину 12 м.
Вес изделий небольшой.
Срок службы увеличивается, т.к. материалы не деформируются при эксплуатации.
Клееные изделия отличаются повышенной огнестойкостью в сравнении с цельной древесиной.
Предусмотрена возможность подготавливать элементы разной толщины.
Материалы производятся разных уровней прочности. Балки первого сорта подходят для участков с повышенным напряжением, а там, где не предполагается повышенных нагрузок, применяются блоки 2 и 3 сортов.
Поверхности блока гладкие, с чистовой обработкой и не требуют дополнительного декорирования.
Материал экологичен, не содержит вредных компонентов.

Деревянные двутавровые балки

Балки из древесины двутавровые отличаются повышенной прочностью, надежны, экологичны, эстетичны, долговечны. Материалы состоят из нескольких слоев, обработанных специальными пропитками. В элементах не образуются прогибы, трещины, блоки не рассыхаются при эксплуатации, просты в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок шага укладки

Требуемое сечение рассчитывается в соответствии с нагрузками и другими эксплуатационными условиями. На параметр числа балок, их шага расположения, размеров и сечения влияет площадь комнаты и используемые в облицовке потолка материалы.

Оптимальный размер сечения для элементов прямоугольной конфигурации по соотношению высоты к ширине 1,4:1. На размер сечения влияет сорт древесины, из которой производятся перекрытия.

При соблюдении шага монтажа в 60 см рекомендуется учитывать следующие рекомендации:

При пролете длиной 2 м минимальный размер сечения 7,5-10 см.
При длине пролета в 2,5 м средние размеры сечения достигают 7,5-15 см.
В пролетах до 3 м применяются перекрытия 7,5-20 см.
Для балок перекрытия в пролете 4-4,5 м рекомендована установка материалов с сечением 10 на 20 см.
При пролете в 5 м применяются перекладины 12,5 на 20 см.
В пролетах 6 м потребуются перекрытия с сечением 15 на 20 см.

Особенности монтажа

Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

подготовка проекта;
заготовка строительных материалов и инструментов;
монтажные работы;
утепление поверхностей;
гидроизоляция пола второго этажа в газобетонном доме;
финишная отделка.

Определение сечения балки

При проектировании здания из газоблоков требуется рассчитать в соответствии с габаритами сечение несущих перекрытий. Требуется включить в расчеты массу мебели, аксессуаров, количество проживающих людей и т.д.

При расчетах учитывается, что шаг между элементами не должен быть больше 1,2 м, величина пролета ограничена по требованиям безопасности 6 м. Расчет можно сделать самостоятельно либо с помощью калькуляторов, размещенных на строительных порталах.

Технология монтажа

Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

Подготовка проекта.
Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
Торцевую часть элементов срезают под углом 60-70°.
Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

Послемонтажная отделка

Послемонтажные отделочные работы предполагают чистовую отделку и создание кровли. Начинаются работы с возведения чернового потолка снизу перекрытий. Конструкция выполняется из листов фанеры.

Свободные пространства заполняют утеплителем, прокладывают пароизоляционные материалы. Также выполняется гидроизоляция пола второго этажа в газобетонном доме. Чистовые отделочные работы выполняются после установки оконных блоков.

Дома из газобетонных блоков строят высотой не больше трех этажей. Перекрытия в домах из газобетона делают с учетом материала стен, равно как и газоблоки подбирают с такими характеристиками, чтобы они выдержали перекрытия.

Виды перекрытий для газобетона

монолитные;
железобетонные плиты;
газобетонные плиты;
деревянные или металлические балки.

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:

быстрый монтаж;
хорошая шумо- и теплоизоляция;
высокая несущая способность;
доступная стоимость.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

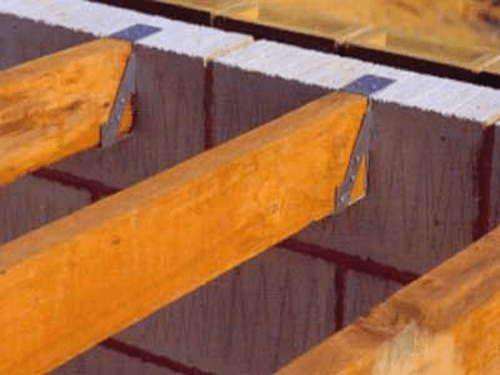

Пример деревянного перекрытия в доме из газоблоков

Какие перекрытия лучше для домов из газобетона

Совет прораба :
В домах из газоблоков можно делать любые перекрытия при условии точного расчета нагрузки на стены. Проще всего сделать перекрытия деревянными или из газобетонных плит, ведь нагрузка от них на стены ниже, чем от прочих материалов и к тому же эти варианты самые дешевые.

Обычно считается, что внутренние перегородки не являются несущими, поэтому их делают чуть ниже, чем несущие стены, чтобы перекрытия не них не опирались. Перегородки из газобетона обычно делают на 2 сантиметра ниже перекрытий, чтобы перекрытие не давило на них, ведь от такой нагрузки на перегородках могут появиться трещины.

Разновидностью перекрытий можно считать оконные и дверные перемычки из газобетона — их используют с расчетной нагрузкой по проекту. Если толщина стен превышает 500 мм, можно использовать сборные перемычки. Длина перемычки должна быть больше ширины проема на 100 мм в каждую сторону.

Видео: укладка деревянных перекрытий в доме из газобетона

Для перекрытий дома из газобетона применяются разнообразные материалы, но всех их подразделяют на плиточные, балочные и монолитные. Балки могут быть из металла или древесины. Такие варианты подходят для создания межэтажных перекрытий. Они используются и для цокольных этажей, но требуют значительного количества утеплителя.

Дом из газобетона

Газобетон широко применяется в строительстве благодаря возможности ускорить возведение дома. Из данного материала получаются стены, которые отличаются легкостью создания ровной поверхности, и теплоизоляционными свойствами. В подобных постройках часто применяются газобетонные плиты для перекрытий, хотя могут использоваться и другие материалы.

На этот элемент конструкции приходится весь вес стен, мебели, напольных покрытий и людей. Перекрытия определяют жесткость всего строения, поэтому важно подобрать правильный материал. Необходимо учитывать пористую структуру газобетона, которая определяет меньшую прочность на сжатие.

Армирующий пояс для дома

При строительстве перекрытий в доме из газобетона требуется обязательно создавать армирующий монолитный пояс. Он распределяет нагрузку, которая образуется от стен, перекрытий и всего, что находится внутри здания. А также пояс компенсирует неспособность газобетона работать на изгиб. Если проигнорировать этот элемент конструкции, газобетонные плиты для перекрытий могут покрыться трещинами, а в особо тяжелых случаях даже лопнуть.

Требуется создать цельный пояс, который будет проходить по всему периметру здания. Для устройства армирующего пояса используются плиты перекрытий из тяжелого бетона и арматура класса А III. Рабочий процесс выглядит следующим образом:

Армирование дома из газобетона

По внешнему краю помещается силикатный кирпич или бетонные блоки.
Для удобства можно использовать специальные U-образные блоки. Их можно вырезать самостоятельно из газобетона.
Внутрь блоков укладывается арматура, у которой диаметр стержня находится в пределах 12 мм. Требуется около четырех таких стержней.
Чтобы сделать защитный бетонный слой, на прокладки выкладывается нижний ряд стержней.
Участки арматуры скручиваются вместе посредством проволоки. Их нельзя скреплять сваркой.
Точки примыкания необходимо прокладывать, изгибая арматуру. В результате прямых углов быть не должно.
Все углы закрепляются посредством стальных скоб или закладных деталей.

Внешнюю сторону стен дома нужно утеплить полистиролом. Когда основа монолитного армирующего пояса завершена, внутрь боков заливается бетон. Чтобы скрыть место установки пояса, используется газобетон толщиной 100 мм и 50 мм полистирола. На стены с внутренней стороны помещается опалубка из деревянного щита.

Виды перекрытий для домов из газобетона

В газобетонных домах рекомендуется использовать деревянные доски или брус. В редких случаях подходят бревна. Их крепят к армированному поясу с помощью металлических уголков, пластин и шпилек. Для заполнения пустот подходит накат из щитов, гидроизоляционные материалы и утеплитель. Для подшивки балок применяется гипсокартон, пластиковая вагонка, ДСП или фанера. Нижнюю часть перекрытий из дерева можно оставлять без подшивки.

Слишком длинные балки способны деформировать монолитный пояс. Во избежание этого требуется выполнять фаску на концах. Установка балок из металла не отличается от деревянных. Для работы используются трубы с двутавровыми балками, трубы с квадратным сечением и швеллера. Необходимо провести тщательную противокоррозионную обработку.

Толщина монолитных перекрытий в доме из газобетона должна находиться в пределах 150–300 мм. Газосиликатные блоки не справятся с большей нагрузкой. Такой тип перекрытий реально создать непосредственно на месте строительства, величина пролета роли не играет. Вливаются любые формы, в зависимости от назначения. Строительство требует специализированной техники, а работа занимает много времени, поэтому обычно к монолитному типу обращаются при невозможности применения газобетонных плит для перекрытий.

Допустимо использовать пустотелые плиты, которые создаются из тяжелого бетона. К такому варианту обращаются, если получаются пролеты размером около 6 метров. Этот тип перекрытия тоже требует возведения прочного монолитного армирующего пояса. Пустотелые плиты устанавливаются с помощью крана, но остаются экономичным материалом.

Требования к перекрытиям

Главным требованием к практически любому виду газобетонных плит для перекрытий является предварительное возведение армопояса. При использовании дерева между этажами дома, шаг установки обычно находится в пределах от 0,6 до 1,2 м. Балки монтируют под прямым углом по отношению к несущим стенам. Размер ниш составляет около 3 см.

Максимальная длина бруса – 6 м. При использовании материала, превышающего этот показатель, формируется прогиб. Размер сечения определяется, исходя из длины пролета и будущей нагрузки. Она не может превышать 600 кг на м². Аналогичные показатели у газобетонных плит. У монолитных перекрытий несущая способность выше, она составляет 800 кг/м².

Газобетонные плиты часто оснащаются пазо-гребневыми соединениями, которые позволяют добиться качественного прилегания элементов конструкции. Если применяются Т-образные блоки, балки должны быть облегченными, из железобетона. Их длина не должна превышать 7 м, а максимальная высота составляет 20 см. Итоговый вес конструкции небольшой, а потому она может устанавливаться без специализированной техники.

При возведении первого ряда одна сторона газобетонной плиты должна опираться на несущую стену дома минимум на 2 см. Шаг установки – 68 см. Для заливки образующихся канавок необходимо использовать бетон класса В20. В него укладывается арматурная сетка. Частично нагружать конструкцию допустимо не ранее, чем через неделю с момента заливки.

Преимущества газобетонных перекрытий

Применение для перекрытий блоков из газобетона имеет ряд преимуществ. Такие элементы не имеют погрешностей с точки зрения размера. Ровная поверхность не требует последующей серьёзной отделки. Исключение составляют случаи, когда стены покрыты выбоинами или трещинами. В такой ситуации необходимо использовать шлифовку и замазку.

Монтаж плит из газобетона происходит быстро и не требует значительных энергозатрат. Дом из газобетона получится легким, серьёзной нагрузки на несущие стены не будет. При монтаже не требуется дополнительная техника. Сам материал не обладает выраженным запахом и считается экологически чистым. Для домов в несколько этажей имеют значение такие свойства:

влагостойкость;
шумоизоляция;
теплоизоляция;
огнестойкость;
прочность.

Газобетон удобно использовать при конструкции балконных оснований. При выборе одного и того же материала для стен и перекрытий, будет сохраняться одинаковая теплопроводность. Все плиты изготавливаются автоклавным способом, благодаря чему их плотность соответствует марке D500.

При использовании плит с пазо-гребневыми соединениями, бригада из 4 человек способна за одну смену собрать перекрытие размером до 120 м². Главным недостатком материала является его высокая стоимость. Он требует дополнительного гидроизоляционного слоя, так как отличается серьёзной паропроницаемостью.

Строительство домов из газоблоков очень популярно в последнее время. Это вызвано тем, что газобетонные блоки позволяют построить дом быстро. Стены получаются тёплыми, дышащими, легко получить ровную поверхность стен.

При определении конструкции дома возникает вопрос, какое перекрытие лучше делать в домах из газобетонных блоков. Сначала мы сделаем кратки обзор возможных вариантов, а потом сфокусируемся на деревянных межэтажных перекрытиях в доме из газобетона.

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

Краткая характеристика железобетонных перекрытий

Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

прочность;
долговечность;
высокая несущая способность;
хорошая звукоизоляция;
высокая огнестойкость и негорючесть.

Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

Перекрытие из сборных железобетонных панелей . В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

Достоинства :

быстрый монтаж.

Недостатки :

ограничения по размерам и форме;
необходимость наличия подъезда для крана при монтаже.

Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

Достоинства :

возможность выполнить перекрытия любой формы;
не нужна крупная техника.

Недостатки :

высокая трудоёмкость и длительность процесса;
мокрый процесс;
нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
необходимость соблюдения технологических режимов приготовления и укладки бетона.

Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

Краткая характеристика деревянных перекрытий

Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

Достоинства:

легкий вес;
гибкость в конфигурации;
наличие ассортимента древесины;
не сложный монтаж.

Недостатки:

горючесть;
необходимость антисептической защиты.

Деревянное перекрытие: конструкция и установка

Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2 .

	Пролёт, м
Шаг балок,м	2,0	2,5	3,0	4,0	4,5	5,0	6,0
	Сечение бруса, мм
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250
	Диаметр бревна, мм
1,0	110	130	140	170	190	200	230
0,6	130	150	170	210	230	240	270

Крепление балки в стене . При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен оставаться небольшой воздушный зазор, балка не должна сидеть жестко. Для этого еще делают скос на торце балки под углом 60-80 градусов. Между торцом балки и наружной частью стены устраивают утепление из полистирола.

При необходимости удлинить балки, это делают в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0м и скрепляются болтами. Места сочленения балок желательно делать над внутренней стеной или другой опорой.

Устройство конструкции перекрытия . Для устройства тепло и звукоизоляции перекрытия между балками прокладывают звуко- и теплоизоляцию. С этой целью в нижней части балок делается накат, для крепления которого вдоль низа балок прибиваются черепные бруски размером сечения 50х50 мм. Изоляционные материалы должны плотно прилегать к брусьям. Низ балок подшивается фанерой, OSB-плитой, можно гипсокартонном.

Сверху на балки укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно проложить специальные шумо- и вибропоглащающие прокладки.

Для улучшения звукоизоляции и для того, что бы уменьшить возможность прогиба потолка от воздействия тяжести на пол верхнего этажа, есть вариант устройства пола и потолка по разделенным балкам. Основная идея этого способа – это разделить конструкцию пола и сделать для пола верхнего этажа и для потолка нижнего этажа разные несущие балки. Для этого пол укладывают на основные несущие балки.

Балки пола укладываются непосредственно на стену с армопоясом. Между ними посередине монтируются потолочные балки, которые крепятся к стене кронштейнами.

Устанавливаются потолочные балки с таким же шагом, что и несущие, поэтому расстояние между соседними балками будет соответственно 0,3 или 0,5 метра. Балки потолка не будут нести больших нагрузок, их главная задача удержать подвесной потолок и пирог из звукоизоляционных материалов. Поэтому потолочные балки, согласно расчета, можно устанавливать меньшего сечения. Чтобы разместить звукоизоляцию потолочные балки размещают на 10-12см ниже несущих. Таким образом пол и потолок получаются не связанными между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкции потолка.

Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания. Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента. Поэтому устройству монолитного пояса уделяется особое внимание.

Для устройства монолитного пояса есть специальные U-образные газоблоки.

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки.

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.

и заливается бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно изготовить как обыкновенный бетонный пояс с металлическим каркасом.

Для того, что бы на наружной стене визуально не просматривалось место его установки монтаж армо пояса осуществляют следующим образом, по наружной стене устанавливаем газобетонные блоки толщиной 100 мм. Затем, чтобы избежать образования мостиков холода, закладываем 50 милиметровый полистирол. С внутренней стороны стены ставим опалубку из деревянного щита, в образовавшееся пространство укладываем армопояс.

Полезное видео:
