Расположенная на Вашем участке – качество воды в ней все равно будет не идеальным. И для того, чтобы водопроводная система не загрязнялась всевозможными примесями (от железа до песка и ила) – актуальна установка системы очистки, которая будет предотвращать попадание грязи.
Это благоприятно скажется как на вкусе и качестве питьевой воды, так и на состоянии оборудования (котла, стиральной машины, запорно-регулирующей арматуры, трубопровода), которое также страдает от загрязненной жидкости. И самым первым этапом избавления от примесей является чистка воды на фильтре грубой очистки.
1 Назначение и особенности фильтров
Как можно понять из названия, фильтр грубой очистки необходим для улавливания самых крупных взвесей, которые могут содержаться в поступающей в дом (квартиру) воде. Это, в первую очередь – песок, ил, различная органика. По этой причине устройство устанавливается в самом начале системы очистки – перед фильтрами других типов.
Его установка необходима по следующим причинам:
- фильтр предотвращает попадание твердых взвесей в систему водопровода и отопления;
- следующие следом фильтры (тонкой очистки, аэрационные, умягчители) получают меньшую нагрузку – за счет того, что до них попросту доходит меньше примесей.
Как следствие из первого пункта – предотвращается попадание грязи в оборудование:
- внутрь стиральной машины;
- бачка унитаза;
- водонагревателя;
- гидроаккумулятора;
- кранов;
- посудомоек.
Каждое из перечисленных выше устройств имеет определенное требование к качеству воды. К примеру, установка стиральной машины (а также посудомоек и котлов) должна выполняться только при наличии – этот пункт отдельно указывается в инструкции.
В противном случае срок работы стиральной машины существенно сокращается – поскольку устройство ее достаточно сложное, и твердовзвешенные примеси могут повредить отдельные детали .
Да и обычный водопроводный кран на Вашей кухне также вряд ли хорошо перенесет наличие грязи в воде – его запорно-регулирующее устройство (шар с отверстием) может забиться или начать хуже открываться-закрываться. Особенно этот нюанс касается дорогостоящих устройств – той же стиральной машины от какого-нибудь известного бренда, в первую очередь.
Помимо этого, плохое качество воды способно навредить и счетчикам – покупка и установка которых стоит также недешево.
Что касается фильтров другого типа – их работа (при наличии этапа грубой очистки воды) существенно упрощается – поскольку в них будет поступать меньшее количество примесей. Как следствие – Вам придется реже менять картриджи, а значит – экономить.
Помимо применения в квартирах и домах, использование устройств этого типа не менее актуально и на производственных объектах – промышленный фильтр грубой очистки в этом случае исполняет ту же функцию:
2 Какие есть разновидности фильтров грубой очистки?
Само по себе устройство фильтра предельно простое: по сути, это металлическая , которая улавливает примеси из воды. Она заключается в корпус (обычно – металлический), который имеет входящий и выходящий патрубок.
Ниже патрубков располагается часть, именуемая отстойником – отделом, где, собственно, и происходит фильтрация. Вначале в этой части снижается скорость воды – что позволяет примесям оседать на дно корпуса, а не уноситься дальше. Затем – жидкость проходит через сетку, которая и задерживает грязь.
Конструктивно исполнение фильтра грубой очистки может отличаться по ряду параметров, которые следует рассматривать отдельно.
В первую очередь следует упомянуть материал, из которого изготавливается сетка. Чаще всего – это сталь, реже – бронза или латунь. Эти прочные соединения устойчивы к механическим повреждениям и выдерживают перепады давления.
Отличие имеется в способе подключения – фильтр может монтироваться в систему посредством муфтового или фланцевого соединения. Различие это предопределяется размерами – при диаметре в 2 дюйма и более используется фланец, если меньше – муфта.
Такими способами обычно монтируется промышленный вариант, в других же случаях используются резьбовые фильтры. Такие бытовые модели актуальны на трубопроводах, проводимых внутри квартир и жилых коттеджей. В этом случае установка может производиться как непосредственно с трубой, так и посредством «американки».
Размер пор – собственно, ключевой качественный параметр, влияющий на то, насколько хорошо фильтр сможет почистить воду. Чем меньше размер ячеек сетки – тем, естественно, больше грязи она сможет удержать. Для фильтра грубой очистки этот параметр варьируется от 50 до 400 мкм.
По расположению отстойника изделия также можно разделить на две категории:
- Прямой.
- Косой.
В первом случае отстойник располагается перпендикулярно потоку воды, образуя Т-образный корпус со входным и выходным патрубками. Благодаря такому решению этот отдел может иметь достаточно крупные размеры. Следовательно – прямой отстойник сможет лучше очистить проходящую через нее воду.
Косое исполнение корпуса легко определить визуально – в этом случае отстойник устанавливается под углом к потоку воды. Это снижает эффективность по сравнению с прямым фильтром. Ненамного, конечно – бытовые фильтры этого типа тоже успешно справятся с задачей.
Однако применять их лучше всего там, где установка прямой модели попросту невозможна – из-за недостатка свободного пространства (к примеру – когда трубопровод пролегает слишком близко к полу или к другой трубе).
Одним из относительно новых и очень полезных нюансов является еще и способ очистки самого фильтра – ведь отстойник рано или поздно переполнится накопившейся грязью, которую нужно будет оттуда удалять. В этом плане изделия делятся на две категории:
- Грязевик.
- Фильтр с системой промывки.
Первый вариант – непромывной. К этой категории относятся косые устройства и некоторые прямые. В этом случае отстойник закрывается снимающейся крышкой – через которую можно очистить устройство от грязи.
Его недостаток заключается в том, что чистка в этом случае требует разборки устройства – крышку придется вначале открутить, а затем – установить обратно.
Второй вариант более удобен – в этом случае корпус комплектуется краном. Чистка проводится предельно просто: кран открывается, и отстой сливается в подставленную емкость.
В продаже можно найти еще более совершенный вариант – самоочищающийся фильтр грубой очистки. Такое устройство комплектуется двумя датчиками – один устанавливается на входе, второй – на выходе. Замеряя давление, датчики фиксируют его перепад – если на выходе (после очистки) оно снижается – значит, самоочищающийся фильтр загрязнился.
Чистка его производится через клапан, который открывается и выпускает осадок. Самоочищающийся фильтр хорош тем, что Вам не придется следить за состоянием узла – он в автоматическим режиме сможет установить необходимость очистки и выполнить ее.
Наиболее известным представителем, выпускающим такие модели, является компания Honeywell. Фильтры от Honeywell применяются чаще всего в промышленности, однако и для бытовых задач предприятие также выпускает ряд моделей, подходящих для водоснабжения.
Конечно, стоят устройства Honeywell на порядок дороже, чем более простые варианты – это, по сути, является их единственным минусом.
3 Правила монтажа
Правильная установка фильтра – вопрос достаточно важный (не имеет значения, какой именно вариант будет устанавливаться – обычный дешевый грязевик или же дорогой самоочищающийся). Рассмотрим, где и как нужно правильно установить этот узел:
- Установка должна осуществляться до счетчика.
- Правильно расположить фильтр следует на горизонтальном участке (актуально только для прямых моделей – косые можно устанавливать и на вертикальных сегментах трубопровода).
- Установка косого фильтра осуществляется отстойником вниз.
- Чтобы правильно установить узел – обращайте внимание на направление стрелки на корпусе: оно должно совпадать с направлением тока жидкости.
Как вариант – фильтры можно устанавливать отдельно перед каждым устройством. В первую очередь это актуально для стиральной машины и посудомойки – эта техника наиболее требовательна к качеству используемой воды.
3.1 Этапы очистки фильтра
Если у Вас установлен не самоочищающийся фильтр – время от времени узел будет требовать очистки. Правильно почистить его можно и собственными руками. Причем делать это следует регулярно – иначе напор воды в систему будет ослабевать.
Проще всего очистка реализована у устройств, имеющих кран – в этом случае достаточно просто открыть его, и слить отстой в подставленную емкость. Для грязевиков процедура будет немного сложнее:
- Подачу воды до и после фильтра следует перекрыть.
- Требуется открутить гайки на крышке фильтра (с помощью разводного ключа).
Будьте готовы к тому, что при послаблении крепежей из-под крышки польется вода. Так что прежде чем открутить гайки – подготовьте какую-нибудь емкость и подставьте ее под фильтр.
После того, как вода стечет – можно доставать из фильтра сетку. Ее следует очистить от ржавчины, налета, окалины – просто промыв под проточной водой. После чего промыть можно и сам фильтр – приоткрыв кран на подаче воды. Затем можно устанавливать сетку на место и закручивать крышку.
3.2 Как разобрать фильтр грубой очистки? (видео)
В любой воде, поступающей в дом автономно из скважины или централизованно из водопровода, имеются механические примеси. В неочищенной воде могут быть песчинки, частички окалины и ржавчины, фрагменты известкового налета, отслоившиеся с внутренних стенок труб, элементы подмотки, используемой при герметизации трубных соединений, а также другие инородные вещества. Вода такого качества вредит не только здоровью людей, но и бытовой технике, сокращая срок ее эксплуатации, а также приборам учета, устанавливаемым жильцами для экономии средств при оплате услуг ЖКХ.
Установив фильтр грубой очистки воды в системы горячего или холодного водоснабжения, можно существенно уменьшить количество абразивных частиц и нерастворимых взвесей. Далее, в зависимости от цели использования каждой конкретной точки водоразбора, рекомендуется устанавливать дополнительно фильтрующие приборы тонкой очистки, которые способны устранять запахи, органические соединения, химические элементы, соединения тяжелых металлов и даже некоторые микроорганизмы. Выбрать конкретную модель фильтра поможет , проведенный в лабораторных условиях.
Устройство и виды фильтров грубой очистки
Все фильтры, обеспечивающие механическую очистку воды, имеют схожее устройство. Внутри корпуса по ходу воды расположена металлическая сеточка или иной фильтрующий элемент (диски, отсекающие крупные фракции песка, ржавчины и др.). Обязательным конструктивным элементом таких фильтров является отвод, в котором оседают задержанные сеточкой загрязнения. При засорении грязевика подача воды перекрывается, а отвод прочищается и промывается. Периодичность выполнения данной процедуры зависит от концентрации механических взвесей в воде. Рекомендуется проводить профилактическую очистку грязевика не реже четырех раз в год.
В разных моделях фильтров механической очистки воды заложен единый принцип работы. Однако это не мешает им отличаться друг от друга по ряду признаков, таких как: фильтрующий элемент, форма, метод врезки в сеть водопровода и способ очистки от осевшей в отстойнике грязи.
Сетчатые и картриджные фильтры
У сетчатого фильтра-грязевика в качестве фильтрующего элемента выступает металлическая сетка, изготавливаемая из нержавеющей стали. Размер ячеек сетки варьируется в пределах 50-400 мкм. Фильтр устанавливают таким образом, чтобы крышка ревизии располагалась снизу. Крепеж фильтра к системе трубопровода проводится обычными инструментами, имеющимися у каждого сантехника. Выполняя резьбовые соединения, следует обеспечить их абсолютную герметичность, не допуская утечек воды.

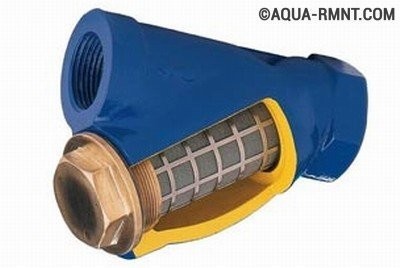

Сетчатый фильтр грубой очистки с косым отводом снабжен ввинчивающейся крышкой, необходимой для прочистки сетки от загрязнений
Фильтры-сетки пользуются большой популярностью у потребителей из-за длительного срока их эксплуатации, на протяжении которого не требуется проводить замену фильтрующих элементов. Это их неоспоримое достоинство, которым не обладают картриджные (патронные) фильтры, очищающие воду от механических примесей.
Модели со сменными картриджами крепят к стене, так как в их конструкцию входит колба внушительных размеров. Стенки колбы могут быть как прозрачными, так и не прозрачными. Внутрь колбы помещается сменный картридж, изготовленный из полиэстера, скрученной полипропиленовой нити или прессованного волокна. Картриджи обладают разной фильтрующей способностью. Для осуществления грубой механической очистки воды выбирают картриджи в 20-30 микрон. После засорения фильтрующего элемента производится его замена новым картриджем.
Важно! Промывка использованного картриджа и его вторичное использование в фильтре запрещено!
Монтаж моделей картриджного типа обычно производят в паре с сетчатыми изделиями, тем самым обеспечивая более качественную механическую фильтрацию водного потока. При этом сетчатые фильтры устанавливают перед колбовыми приборами. В этом случае срок службы картриджей увеличивается.
Прямой и косой сетчатый фильтр
Все виды фильтров механической очистки имеют два патрубка (входной и выходной), а также резервуар-отстойник, в котором непосредственно производится фильтрация водного потока. По расположению данного отстойника фильтры-сетки принято делить на два подвида: косые и прямые. У первой группы отстойник находится под углом по отношению к току воды. Применяют косые фильтры на трубах, расположенных на близком расстоянии от пола, а также на вертикально расположенных участках трубопровода.
У второй группы отстойник направляется строго вниз, перпендикулярно потоку воды. Прямые фильтры обладают большими размерами, поэтому для их монтажа должно быть достаточно свободного пространства под трубой. За счет большего объема отстойника вертикальные фильтры качественнее очищают воду. Закрывается отстойник с помощью резьбовой пробки или фланцевой крышки.
Сетчатые фильтры с вертикальным отстойником устанавливают на горизонтально расположенных трубах, под которыми имеется свободное пространство для проведения профилактического обслуживания
Фланцевые и муфтовые сетчатые фильтры
По способу врезки фильтрующего прибора в водопроводную трубу различают фланцевые и муфтовые фильтры. Первый тип изделий (фланцевый) монтируют на трубы, диаметр которых равен двум и более дюймам. Такими размерами обладают магистральные водопроводы, а также развязки, выполняемые в подвалах многоэтажных жилых домов. Благодаря болтовому или шпилечному соединению фланцев фильтр легко снимается в случае необходимости, при этом демонтаж других элементов водопроводной системы проводить не требуется. Места установки моделей фланцевого типа на трубах определяются во время разработки проектной документации на водопровод.
Важно! На трубах с диаметром до двух дюймов устанавливают резьбовые фильтры, которые навинчивают на них или соединяют с ними быстроразъемными накидными гайками, называемыми «американками».
Грязевики и сетчатые фильтры с системой промывки
Сетчатые фильтры подразделяются еще и по способу очищения отстойника от загрязнений. Непромывные изделия называют грязевиками. К этой категории относят все косые и ряд прямых (вертикальных) сетчатых фильтров, снабженных снимающейся крышкой. Чтобы очистить отстойник прибора от грязи, необходимо разобрать устройство и промыть его.

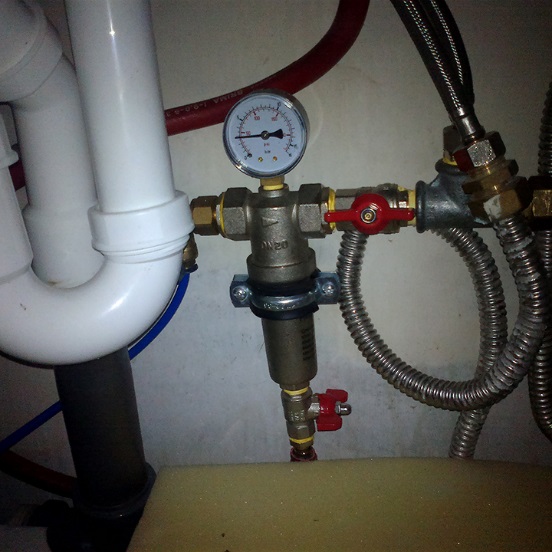

Прямые фильтры с перпендикулярно расположенным отстойником, оснащенные системой промывки, имеют выпускной кран. Этот кран позволяет слить осевший осадок в систему канализации, а также осуществить очистку отвода путем прямого или обратного тока воды.

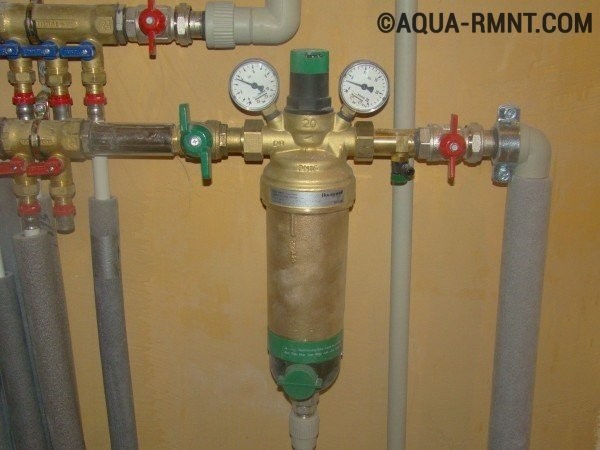

Cамопромывные сетчатые фильтры, производимые немецкой фирмой Honeywell, являющейся лидером среди компаний, занимающихся изготовлением данного вида оборудования
Магистральные фильтры типа Фибос с системой промывки
В отличие от грязевиков и сетчатых фильтров фильтры Fibos производят тонкую очистку воды. Их фильтрующий элемент сделан в виде цилиндра с намотанной виток к витку сверхтонкой микропроволокой. Расстояние между соседними витками в намотке не превышает 1 микрона. Это позволяет задерживать не только частички грязи, но и 99% бактерий, которые образуют на этих частицах биопленку. Чтобы фильтрующий элемент Fibos не загрязнялся, микропроволока покрыта тонким слоем стеклянной изоляции, не позволяющей частицам, находящимся в воде, прилипать к микропроводу.
Микропровод – это уникальная технология, разработанная еще в СССР для целей обороны и космоса, единственное в мире массовое производство ее находится в России.
Фильтры Фибос имеют прямую промывку через выпускной кран в любую подходящую посуду или в систему канализации. Дополнительное устройство позволяет автоматизировать процесс промывки.
Производительность линейки фильтров Фибос имеет широкие пределы. Практически не снижая давление в системе водоснабжения, фильтры очищают 5 литров воды в минуту при использовании их на кухне под мойкой, 16 л/мин при очистке в квартире или на даче, 50 л/мин в коттеджах, 83 л/мин в коттеджах, бассейнах, до 1000 л/мин в производстве.
Поскольку тонкую очистку воды делает Fibos, при необходимости, после него можно ставить недорогие картриджные фильтры для умягчения воды, понижения содержания железа, удаления хлора. Срок службы картриджей в этом случае значительно увеличивается.
Стоимость фильтров Фибос от 7990 рублей при сроке службы более 10 лет. Фильтры работают в системах как холодного, так и горячего водоснабжения до +95°C.
Фильтр тонкой очистки Fibos – лидер среди магистральных фильтров
Как проводится тонкая очистка воды?
Грубая (механическая) фильтрация избавляет воду от большинства загрязнений, но полностью очистить от ряда химических элементов и их соединений она не в состоянии. Поэтому производители предлагают оборудование для тонкой очистки воды, основанной на применении в качестве фильтрующего элемента:
- сорбционных материалов (активированного угля или алюмосиликата);
- обратноосмотической мембраны;
- ионообменных смол.
Важно заметить, что рабочие элементы данных фильтров приходится менять. Частота замены картриджей указывается производителем. Эта величина может зависеть от времени использования, а также от объема отфильтрованной воды.
Многоступенчатые системы - ультратонкая очистка
В многоступенчатых системах очистки воды после механической фильтрации производится обработка водного потока фильтрами ультратонкой очистки, разделяющимися на несколько групп. Подробнее о каждой их них можно узнать в данном видеоматериале:

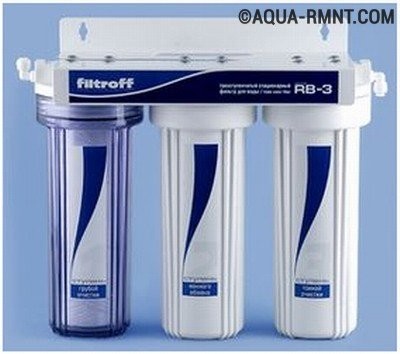

Трехступенчатый фильтр тонкой очистки воды позволяет получить питьевую воду хорошего качества. Первая ступень отвечает за очищение воды от механических примесей. В результате данного этапа мутная вода становится прозрачной, но на этом процесс очистки не останавливается. На второй ступени вода проходит сквозь ионообменный картридж, который меняет ее химический состав. Из воды удаляются нефтепродукты, пестициды, железо, хлор и нитраты. При кипячении воды, прошедшей двухступенчатую очистку, не образуется накипи на стенках и нагревательных элементах чайника.
Многоступенчатые фильтры ультратонкой очистки воды для питья без предварительного кипячения состоят из двух-трех колб, в которых помещены картриджи различного действия
Третью ступень очистки воды обеспечивает прессованный активированный уголь, кондиционирующий водный поток. Вода приобретает приятный запах и вкус, становится кристально прозрачной. Идеальный вариант для питья. Устанавливаются трехколбовые системы на кухне под мойкой. При этом не страдает интерьер помещения. Для вывода высокоочищенной питьевой воды производится монтаж на мойке дополнительного крана.
Обратноосмотические фильтры - молекулярное очищение
Обратноосмотические фильтры по праву относят к самым совершенным системам очистки воды, так как процессы идут на молекулярном уровне. Водопроводная вода, проходя сквозь тонкопленочную полупроницаемую мембрану, размеры пор которой составляют всего 0,0001 микрона, очищается от 99% примесей. Через поры мембраны способны просочиться лишь молекулы воды. Прежде чем вода поступит в фильтр с обратным осмосом, она подвергается нескольким степеням очистки. В противном случае обратноосмотические фильтры быстро бы выходили из строя, засорившись крупными частицами.
Обычно вода проходит в таких фильтрах пять ступеней очистки:
- на первой ступени работает картридж, отвечающий за механическую предочистку воды от различных примесей и взвесей (15-30мкм);
- на второй ступени производится очистка воды активированным углем, при этом удаляются газы, хлор и хлорорганические соединения;
- на третьей ступени выполняется тонкая очистка воды от механических примесей (1-5 мкм), а также ее доочистка спрессованным активированным углем;
- на четвертой ступени работает метод обратного осмоса (очистка тонкопленочной мембраной);
- на пятой ступени стоит угольный постфильтр.
Обратноосмотические фильтры ставят непреодолимый заслон таким вредным веществам, содержащимся в водопроводной воде, как магний и ртуть, стронций и мышьяк, нитраты и нитриты, цианиды и асбест, свинец и фтор, железо и хлор, сульфаты, а также всем видам бактерий и вирусов. Вода становится кристально чистой. Из нее выводятся не только вредные вещества, но, к сожалению, даже и полезные. Поэтому некоторые модели обратноосмотических установок снабжаются дополнительно минерализаторами и ионизаторами.

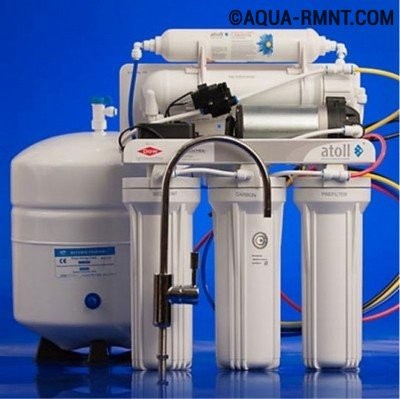

Пятиступенчатая обратноосмотическая установка очистки водопроводной воды позволяет получить необходимый запас чистой питьевой воды, в которой отсутствуют какие-либо вредные примеси

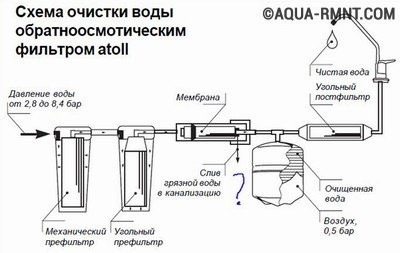

Схема установки системы фильтров с обратным осмосом компании ATOLL для получения кристально чистой воды в необходимом для нужд семьи объеме
Важно сказать, что если в водопроводной системе давление воды менее 3 атмосфер, то необходимо приобретать обратноосмотический фильтр, оснащенный специальной помпой.
Выводы - какая система нужна именно вам?
Выбор фильтра всегда осуществляется под определенные цели. Очищать всю воду, подаваемую в дом или квартиру, до состояния питьевой нецелесообразно и экономически не выгодно. От крупных частиц, попадающих в водопроводную воду, можно избавиться с помощью сетчатого фильтра или фильтра-колбы. Их устанавливают на входной трубе ХВС или ГВС.
Нужна хорошо очищенная вода для питья? Тогда поставьте многоступенчатую систему тонкой очистки (с обратным осмосом или без него) под мойку и выведите отдельный кран для ее подачи. Для защиты сантехники и бытовой техники произведите дополнительно монтаж тонкоочищающих фильтров, снижающих жесткость воды.
Фильтрация воды на сегодняшний день имеет очень большое значение с учётом уровня загрязнения окружающей среды и состояния труб водоснабжения. Это одинаково справедливо как для загородных домов, получающих необходимую жидкость преимущественно из скважин, так и для квартир многоэтажных зданий, подключённых к городским магистралям. В данной статье мы рассмотрим используемые в быту фильтры грубой и тонкой очистки.
Общие положения
Вода из-под крана в квартире или из колодца на даче не ядовита, что используется скептиками в качестве аргумента об отсутствии необходимости в дополнительной принудительной фильтрации. Но давайте коснёмся данной проблемы более внимательно.
Городское водоснабжение
Здесь можно выделить два особо негативных обстоятельства:
- Плачевное состояние городского водопровода, многие элементы которого не менялись уже десятки лет . Накопленные в них мусор, ржавчина, окалины и другие нерастворимые вещества вновь загрязняют очищенную на очистительной станции жидкость. И это предоставляет опасность не только человеческому организму, но и всей бытовой сантехнике, включая стиральную машину, .
- Хлор . Хлорирование в качестве средства обезвреживания питьевой воды уже давно не используется в большинстве цивилизованных стран, так как хлорка сама по себе является ядом, и от её частого употребления ничего хорошего ожидать не стоит. Иногда при повышенном содержании данного элемента даже при посещении ванны испытываются неприятные ощущения в виде пересушенной стянутой кожи.
Автономное водоснабжение
Здесь вы уже сами следите за состоянием труб и не используете вредоносный хлор, но зато могут попадаться частицы песка, глины, органики и тяжёлые металлы. Если у вас пробурена артезианская скважина, то большое количество природных фильтров в виде пластов песка и глины сводят возможные загрязнения к минимуму, но вот песчаная или обычный колодец не смогут гарантировать отсутствие упомянутых примесей в опасных количествах.
Совет: при обустройстве песчаных скважин и колодцев старайтесь их разместить на расстоянии не менее двадцати метров от уличных туалетов, выгребных ям и компостных куч.
В обратном случае добываемая вода получит ещё большее загрязнение.
Сетчатые фильтры грубой очистки
Это первые фильтры для водопровода в частном доме, которые должны быть установлены в обязательном порядке, если вы хотите избежать попадания песка и других нерастворимых веществ в чувствительное сантехническое оборудование, в приготавливаемую еду и в краны с питьевой водой.
Если же у вас будет стоять лишь фильтр тонкой очистки, то он будет быстро забиваться крупными частицами. Квартир, как мы уже выяснили, это тоже касается, так как ржавчина из водопровода может оказать ещё более плачевный эффект.
Основным элементом в данной модели является сетка из нержавеющей стали с размером ячеек от 50 до 400 мкм, которая и осуществляет задержку нерастворимых частиц.
Такой фильтр обладает очень высокой популярностью благодаря простоте своего устройства, которое обеспечивает следующие положительные качества:
- Простая инструкция установки. Вам достаточно вкрутить его между стыками двух труб.
- Удобство технического обслуживания. Как почистить фильтр грубой очистки на водопроводе сетчатого типа?
Для этого достаточно:
- Открутить запирающую крышку рожковым ключом.
Совет: в процессе откручивания крышки придерживайте другим ключом место соединения с водопроводом, чтобы не нарушить герметизацию стыка.
- Вынимаем своими руками сетку.
- Промываем её, удаляя накопившуюся грязь.
- Устанавливаем на место и закручиваем крышку обратно.
- Относительно низкая цена.
- Долговечность.
Сетчатые фильтры в свою очередь обладают несколькими различиями:
Резьба или фланец
Фланцевое подключение используется в тех случаях, когда диаметр трубы превышает два дюйма, что обычно касается магистральных водопроводов или развязок в подвалах многоквартирных зданий. В самих же квартирах и частных домах более удобно резьбовое.
Прямой или косой
Каждый фильтр для дачного водопровода состоит из двух патрубков подсоединения и специального резервуара, в котором и выполняется непосредственно сама фильтрация.
Так вот данный резервуар может иметь два положения:
- Прямое. В таком случае отстойник расположен перпендикулярно к трубопроводу и может иметь большие размеры, что значительно улучшает его работу, так как прохождение жидкости тогда замедляется, и большая часть мусора успевает осесть на дно, а уже более мелкие фрагменты останавливаются сеткой. Но такой вариант весьма затруднителен или вовсе невозможен при близости стены или вертикальном .
- Косое. Размещение отстойника под углом к направлению тока воды применяется в тех случаях, когда необходима компактность и универсальность. То есть, такие приборы свободно монтируются в стеснённых условиях и могут быть установлены на вертикальные трубы.
Грязевики или промываемые
Метод очистки также может отличаться в зависимости от конструкции устройства:
- Грязевик. Такой системой обустроены все косые и некоторые прямые фильтры. В них для осуществления чистки требуется осуществить описанный выше процесс, в который входит снятие крышки и изъятие сетки наружу.
- Система промывки. Иногда прямой фильтр оснащается специальным спускным краном, который позволяет слить грязный осадок и осуществить промывку обратным током чистой воды.
Тонкости монтажа
Установить фильтр предварительной очистки можно самостоятельно, ног при этом следует придерживаться некоторых рекомендаций:
- Ставить прибор следует ещё до счётчика, так как он также может выйти из строя при накоплении в своей структуре песка или ржавчины.
- Косую конструкцию на горизонтальных участках монтируйте колбой вниз, что облегчит её дальнейшую очистку. На вертикальных же возможна установка только в случае движения сверху вниз, обязательно учитывайте это.
- Под прямые фильтры подбирайте место, которое достаточно просторно для снятия вместительной колбы.
Картриджные фильтры
Если вы желаете получить чистую питьевую воду в точке водозабора, то следует не ограничиваться грубой очисткой и установить в дополнение фильтр тонкой очистки, который может иметь простое строение из одной большой колбы со сменным угольным картриджем или же представлять собой целую фильтрационную систему. Первый вариант достаточно дешёвый, но и результат даёт не гарантированный.
Второй, конечно, очень дорогой, но и на выходе предоставляет идеально чистую жидкость.
Совет: не рекомендуется приобретать промежуточные модели, у которых, например, три колбы.
Стоят они дороже, но эффект дают примерно такой же, как и с одним картриджем.
Так что более рационально купить либо простейший фильтр, либо вложиться в полноценную систему с обратным осмосом и комплектом отсеков различной очистки.
Образец с одной колбой похож по своей структуре на фильтр грубой очистки с прямым отстойником, а вот систему мы разберём более подробно:
| Обозначение на рисунке | Название |
| 1 | Тройной переходник |
| 2 | Корпусная часть с отсеками предварительной очистки |
| 3 | Электронасос |
| 4 | Тумблер переключения на пониженное давление |
| 5 | Мембрана обратного осмоса |
| 6 | Тумблер переключения на повышенное давление |
| 7 | Элемент, ограничивающий поток |
| 8 | Электромагнитный кран промывки |
| 9 | Дренажная муфта |
| 10 | Кран бака накопления |
| 11 | Бак накопления |
| 12 | Угольный фильтр |
| 13 | Минерализующий фильтр |
| 14 | Кран для чистой воды |
| 15 | Ключ для корпусов предочистки |
| 16 | Электронный контроллер с цифровым дисплеем |
| 17 | Электромагнитный клапан |
Как видите, после прохождения через такое количество фильтрационных отсеков вода становится идеально чистой.
Все картриджи, включая обратноосмотическую мембрану, периодически меняются, что приводит к дополнительным затратам.
Также следует отметить, что установка данного оборудования проводится исключительно классифицированными специалистами.
Вывод
К сожалению, вода из городского водопровода или из скважины не отличается идеальной чистотой и нуждается в фильтрации. В первую очередь необходимо позаботиться об удалении нерастворимых частиц, которые вредны не только для человеческого организма, но и для всего сантехнического оборудования, и установить фильтр грубой очистки. Далее стоит задуматься и о тонкой очистке, которая сделает жидкость безвредной для питья.
Видео в этой статье ознакомит вас с дополнительной информацией.
Чистая вода – залог вашего здоровья.
Антон Цугунов
Время на чтение: 6 минут
Любая вода, поступающая в дом из автономной скважины или центральной системы водоснабжения, содержит определенное количество различных примесей. Песчинки, частицы ржавчины и другие крупнофракционные примеси и нерастворимые элементы, вредные для бытовой техники и приборов учета, удаляются с помощью фильтров механической очистки. Но для устранения запахов, органических веществ, химических соединений и вредных микроорганизмов необходимо установить фильтр тонкой очистки воды. Именно такие фильтры позволяют получать качественную питьевую воду в домашних условиях.
Описание приборов
Устройство для тонкой фильтрации воды состоит из корпуса, выполненного из нержавеющих металлов или пластика, чаще прозрачного, и элемента для фильтрации входящей воды, в качестве которого используются:
- Сорбционные материалы (алюмосиликат, активированный уголь).
- Обратноосмотические мембраны.
- Ионообменные смолы.
- Полипропилен, полиэстр.
Каждый прибор имеет два отверстия входное – для подачи воды и выходное – для забора очищенной. При прохождении через фильтр вода очищается от тяжелых металлов, химических соединений, органических примесей, микроорганизмов и поступает для дальнейшего использования. Фильтрующие элементы устройства подлежат регулярной замене, периодичность которой указывает завод-изготовитель.
Разновидности фильтров тонкой очистки
В зависимости от фильтрующего элемента выделяют несколько основных видов прибора:
- Фильтр-сетка с мелкими ячейками из металла. Такие устройства можно использовать многократно, регулярно промывая элементы.
- Фильтр для воды с очищающим элементом из полипропилена или полиэстра. Он может иметь вид пористого наполнителя, полимерного шнура или быть гофрированным. Такие устройства достаточно эффективно очищают от механических загрязнений воду, предназначенную для сантехники, имеют невысокую стоимость и подходят как для горячей, так и для холодной воды. Фильтрующий элемент после загрязнения требует полной замены.
- Минеральный сорбентный наполнитель в фильтрах тонкой очистки обеспечивает и механическое, и химическое очищение воды. В качестве наполнителя чаще всего используются природные материалы – цеолит и шунгит. Они не причиняют здоровью человека никакого вреда.
- Приборы, в которых в качестве фильтрующего элемента применяется активированный уголь, эффективно очищают воду от самых разных примесей. Фильтр с активированным углем позволяет: устранить остаточный хлор, улучшить органолептические свойства воды, устранить органические примеси в воде, уменьшить концентрацию железа и тяжелых металлов. К достоинствам можно отнести простоту использования в быту, недостаток – небольшой срок службы 2–6 месяцев в зависимости от конструкции фильтра.
- . Успешно смягчают воду путем замены кальция и магния в составе солей на натрий. Недостаток — малый ресурс, напрямую зависит от жесткости входящей воды.
- Система обратного осмоса. Можно отнести к дорогостоящим видам фильтрации. Такой прибор способен извлечь из воды любые химические и органические примеси, бактерии, вирусы, антибиотики. Отличительной особенностью мембранного фильтра является то, что в процессе эксплуатации, по мере израсходования ресурса, качество очистки воды не снижается, а остается стабильно на очень высоком уровне.
По эксплуатационным параметрам выделяют следующие виды фильтров:
- магистральные – подготовка технической воды. Их назначение – защита бытовой техники, смесителей, сантехнического оборудования, бойлеров, стиральных и посудомоечных машин.
- питьевые – доочистка водопроводной воды до высококачественной питьевой.
Способы ультратонкой очистки воды
Пройдя механическую фильтрацию, вода требует более качественной обработки. Для этого может использоваться несколько видов очистки.
Многоступенчатая очистка
При многоступенчатой очистке водный поток проходит через систему, состоящую из трех колб с картриджами, которая монтируется на кухне под мойкой. Предполагается очистка воды в три этапа:
- На первом этапе из воды удаляются механические примеси.
- Второй этап предполагает прохождение через ионообменный картридж. В результате меняется химический состав воды. Из нее удаляются вредные для здоровья человека соединения, примеси и микроорганизмы. После прохождения второго этапа очистки вода не образует накипи в нагревательных приборах. Если во входящей воде жесткость соли в норме, но есть превышение по железу, то устанавливается специальный обезжелезивающий картридж.
- На третьем этапе проводится очистка воды прессованным активированным углем. Очищенная вода становится приятной на вкус и запах, приобретает прозрачность.
Обратноосмотическая очистка
Удаляет до 99,9% примесей содержащихся в воде и предотвращает образование накипи в нагревательных приборах.
В состав системы входят фильтрующие элементы:
- Атолл МП-5В — удаляет механические частицы (песок, взвеси, ржавчину).
- Атолл GAC-10с — удаляет хлор.
- Атолл МП-1В — удаляет мелкие механические частицы размером до 1 мкм.
- Мембрана Atoll 1812-50 – представляет из себя полупроницаемый материал, через который могут пройти только молекулы воды и кислорода.
- Постфильтр Atoll CK2586C – последняя ступень непосредственно перед питьевым краном.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Замена фильтров обратного осмоса
Для правильного выбора и качественного монтажа фильтрующих систем нужно учитывать несколько основных правил.
Вода, доставляемая в жилище посредством водопровода, содержит определенный процент примесей в виде песка, фрагментов окалины, коррозии, частиц извести и т.п. Для того, чтобы защитить людей и бытовые приборы, обязательно нужно установить фильтр на трубу для воды грубой, а иногда и тонкой очистки (второй вариант используется в целях устранения запахов, органических и химических загрязнений, отдельных микроорганизмов).
Как устроены и какие бывают фильтры грубой очистки
Для всех приспособлений, осуществляющих механическую фильтрацию воды, характерно конструктивное сходство. Корпус оснащается внутренней металлической сеткой или другим фильтрующим приспособлением. Это могут быть специальные диски для отсечения крупного песка, коррозии и т.п. Важная часть конструкции такого фильтра – отвод, собирающий задержанный мусор.
Когда грязевик полностью заполниться, воду нужно перекрыть, а отвод прочистить и промыть. На частоту таких чисток напрямую влияет степень загрязненности воды. В целях профилактики данная процедура должна проводиться не менее, чем 4 раза в год.
Вне зависимости от конкретной модели, все фильтры механической очистки работают по схожему принципу. При этом ряд конструктивных особенностей могут отличаться: речь идет, прежде всего, о типе фильтра, его конфигурации, методу установки и способе извлечения грязи, которая скопилась в патрубке.
Фильтры сетчатого и картриджного типа
Сетчатый фильтр-грязевик имеет очистительный элемент в виде металлической сетки, для изготовления которой используется нержавеющая сталь. Такая сетка обладает размерами ячеек в пределах 50-400 мкм. Монтируя фильтр на водопроводную трубу, нужно следить за тем, чтобы ревизионная крышка смотрела вниз. Установка в систему трубопровода осуществляется при помощи обычных инструментов, входящих в стандартный сантехнический набор. При выполнении резьбовых соединений важно достичь их полной герметичности, во избежание протеканий воды.
Популярность фильтра-сетки объясняется хорошей продолжительностью службы, без необходимости замены фильтрующего элемента. Именно этим они выгодно отличаются от другой модели фильтра грубой очистки – картриджной (патронной). Данные устройства имеют в основном настенное крепление, из-за большой колбы, входящей в их конструкцию. Колба сама по себе может быть прозрачной или не прозрачной: внутри она оснащается сменным картриджем, для изготовления которого используется полиэстер, скрученная нитка из полипропилена, или прессованные волокна. При установке фильтра используется герметик для сантехнических соединений , который поможет избежать протеканий в будущем.
Очищающие способности таких картриджей могут разниться: грубая механическая фильтрация воды осуществляется изделиями в 20-30 микрон. Загрязненный фильтрующий элемент нужно поменять на новый: промывать и повторно использовать отработанный картридж запрещается. Устанавливая фильтры для воды на трубы в квартире, чаще всего картриджные модели комбинируют с сетчатыми, что заметно увеличивает эффект механической фильтрации воды. В таком случае лучше, если сетчатый фильтр стоит перед колбовым, т.к. это продлевает срок службы последнего.
Прямые и косые сетчатые фильтры для воды
Для любого вида механического фильтра характерно наличие двух патрубков – входного и выходного, а также специального отстойника, где осуществляется чистка воды. По тому, как именно располагается этот отстойник, сетчатые фильтры разделяют на прямые и косые. В первом случае отстойники располагаются под некоторым наклоном к водному потоку, что очень удобно в тех ситуациях, когда трубопровод проходит над самым полом. Кроме того, такими моделями оснащаются вертикальные трубопроводные участки.
Во втором случае отстойник имеет перпендикулярное расположение по отношению к водопроводу. Прямой фильтр для трубопровода имеет значительные размеры, что предполагает достаточно много места для его установки под водной коммуникацией. Значительные размеры отстойника позволяет вертикальным фильтрам достигать хорошего уровня очистки. Для его закрывания имеется удобная пробка на резьбе, или фланцевая крышка.
Сетчатые фильтры с фланцами и муфтами
В зависимости от типа врезки, с помощью которой фильтры на трубы для очистки воды монтируются в водопроводную систему, они бывают фланцевыми или муфтовыми. Фланцевыми изделиям принято оснащать трубы с сечением свыше двух дюймов. Прежде всего речь идет о магистральных водопроводах и развязках, находящихся в подвальных помещениях высотных жилых домов.
Болты или шпильки дают возможность в случае необходимости провести быстрый демонтаж такого фильтра: при этом все остальные части водопровода остаются на своих местах. Участки магистралей, которые оснащаются фланцевыми фильтрами, намечают на стадии составления проектной документации. Что касается труб, обладающих диаметром до двух дюймов, то их оснащают резьбовыми фильтрами. В такой ситуации в качестве соединительных элементов используются быстроразъемные накидные гайки (т.н. «американки»).
Грязевики и фильтры-сетки, имеющие систему промывки
Еще один тип классификации сетчатых фильтров – по способу извлечения из отстойника скопившегося мусора. Грязевиками называются модели, в которых не предусмотрена возможность промывки. В основном это касается всех сетчатых фильтров косого, а также некоторых моделей прямого типа расположения патрубка. Чтобы осуществить чистку от скопившейся грязи, проводиться разборка и помывка устройства. На прямых фильтрах перпендикулярного расположения отстойника, где есть система промывки, проводится также установка выпускного крана: через него осуществляется слив осевшего участка в канализационную систему и очищение отвода водным потоком.
Принцип тонкой очистки воды в трубах
При помощи грубой механической очистки из воды удаляется большая часть мусора, однако некоторые химические элементы и их соединения все же остаются.
В таком случае применяется оборудование тонкой очистки, основной которого могут быть следующие фильтрующие элементы:
- Сорбционные вещества (активированный уголь и алюмосиликат).
- Обратноосмотическая мембрана.
- Ионообменные смолы.
Следует знать, что данный фильтр для труб водопровода в основном оснащается сменными рабочими элементами. Частоту замен каждый производитель указывает на прилагаемой инструкции: на это влияет период эксплуатации прибора, и количество обработанного объема воды.
Ультратонкая очистка многоступенчатого типа
В системах из нескольких ступеней после проведения механической фильтрации водный поток пропускают сквозь фильтры ультратонкой очистки, которые располагаются несколькими группами, друг за другом. Как результат, на выходе получается качественная питьевая вода. На первой стадии проводится удаление из нее механического мусора: вода становится практически прозрачной, однако это только начало процесса очистки.
Вторая ступень оснащается ионообменным картриджем, что позволяет изменить химический состав воды, убирая из него все вредные для здоровья элементы и вещества. Как результат, во время кипячения не наблюдается образование традиционной накипи. На третьей стадии воду очищают прессованным активированным углем: таким образом достигается кондиционирование водного потока.
После этого вода становится вкусной, и начинает приятно пахнуть. Также ей придаётся кристальная прозрачность: теперь ее можно без опаски использовать для питья и готовки пищи. Как правило, местом для установки трехколбовых систем является пространство под кухонной мойкой. Такой подход позволяет не нарушать общий вид интерьера. Чтобы вывести очищенную воду наружу, мойка оснащается дополнительным краном.
Молекулярное очищение обратноосмотическими фильтрами
Обратноосмотические системы не зря носят название наиболее качественных водных фильтров: в процессе такой очистки затрагивается молекулярный уровень. Для фильтрации в таком случае применяется тонкопленочная мембрана полунепроницаемого типа, где поры имеют размер не более 0,0001 микрона.
Это дает возможность устранять практически все примеси (99%). Микроскопические мембранные поры дают возможность просачиваться только молекулам воды. Перед обратным осмосом вода пропускается через несколько очистительных стадий, для того чтобы не происходило быстрое засорение обратноосмотических фильтров крупным мусором.
Чаще всего данные системы содержат следующие степени очистки:
- Первая ступень оснащается картриджем для механической предочистки: он способен избавить воду от примесей размером 15-30 мкм.
- Вторая ступень состоит из активированного угля для удаления газа, хлора и хлорорганических веществ.
- Третья ступень осуществляет тонкую очистку от мусора размером 1 – 5 мкм. Для дополнительной очистки тут также есть активированный уголь.
- Четвертая ступень – непосредственно сам обратный осмос. На этой стадии вода пропускается сквозь тонкопленочную мембрану.
- Пятая ступень – это еще одна угольная очистка.
При помощи обратноосмотической фильтрации из воды проводится удаление вредных химических веществ и металлов. Кроме того, таким образом воду можно очистить от многих вредных микроорганизмов, в результате чего она приобретает кристальную чистоту и безопасность.
Недостатком этого метода является то, что он выводит из состава воды, как вредные примеси, так и полезные минеральные вещества и соли. Для решения этой проблемы отдельные производители обратноосмотических систем стали включать в конструкцию минерализаторы и ионизаторы. Если давление в водопроводе меньше, чем 3 атмосферы, обратноосмотические фильтры комплектуются специальными помпами: они помогают создавать оптимальный функциональный напор в системе.
Как выбрать подходящий вариант очистки для водопровода
При выборе оптимального метода для очистки воды важно определится, какая именно цель должна быть достигнута. Проводить очистку всего объема воды, поступающего в жилище, до уровня питьевой, вряд ли разумно. Чтобы извлечь из нее крупные частицы, достаточно сетчатых фильтров или фильтров-колб. Обычно ставят фильтр жесткой очистки воды на трубу ХВС и ГВС. Полученную воду можно использовать для принятия водных процедур, стирки, мытья пола. Кухня дополнительно может быть оснащена многоступенчатой системой тонкой очистки, содержащей или не содержащей обратный осмос.
Чаще всего такой фильтр монтируется под кухонной мойкой, на поверхность которой выводится дополнительный краник (если требуется приготовить пищу, вода отбирается из него, если нет – из обычных кранов, расположенных рядом). Кроме этого, фильтры тонкой очистки способны защитить сантехнику и бытовую технику от излишне жесткой воды.
