Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.
План действий
Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:
- Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
- Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
- Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
- . Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
- Установить завести электричество в дом.
- Прокладка кабелей внутри дома, подключение розеток, выключателей.
- Устройство контура заземления и его подключение.
- Тестирование системы и получение акта.
- Подключение электричества и его эксплуатация.
Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.
Сколько фаз
В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.
Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.
Составление плана и получение проекта
Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.
На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.
Определение суммарной мощности

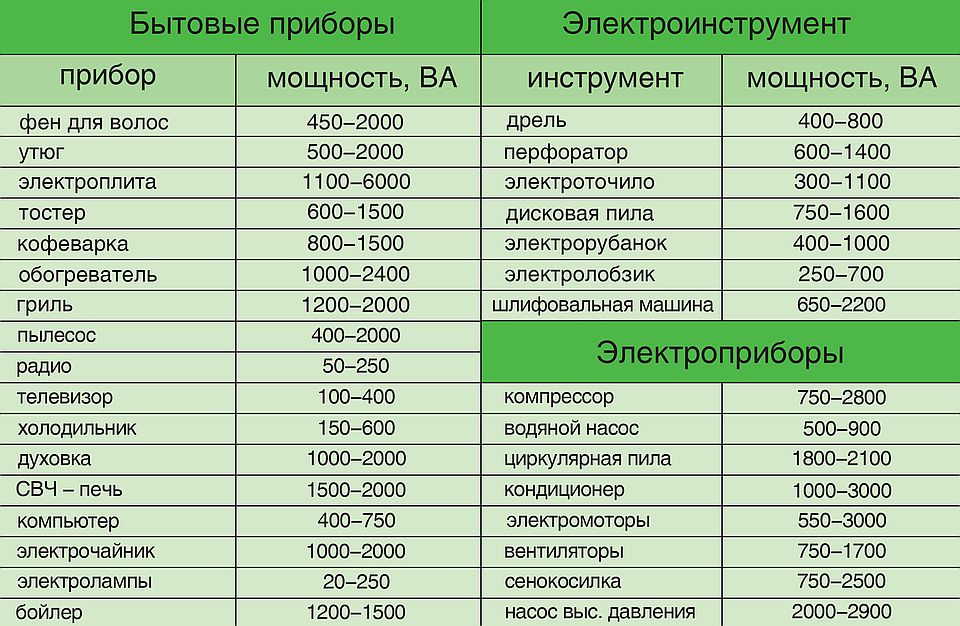

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью. Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.
Разбивка потребителей на группы
Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.
Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.
В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.
В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.
Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.
По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.). По количеству групп выбирается и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.
Где поставить щиток
Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.
Насчет помещений ограничений нет. Многие ставят щиток в : раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.
Выбор кабелей и комплектующих
Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.
Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.
В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.
Выбор кабелей
Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с . Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.
В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.
Определение сечения жил
После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.
Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице
Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.
Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых в лотки, пустоты, каналы, столбце «220 В» находите ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.
Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.
Выбор типа оболочки
Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную () изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).
Выбор розеток и выключателей
Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:
- Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
- Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.
Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.
Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте .
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в ;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.
Этапы монтажа электропроводки в доме
Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:
- Определение способа прокладки – внешняя или наружная установка кабеля;
- Составление схемы электроснабжения в помещении;
- Перенос составленной схемы непосредственно на стены;
- Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
- Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
- Непосредственно сами монтажные работы;
- Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).
Теперь более детально рассмотрите каждый из этапов на практике.
Какой способ прокладки выбрать?
Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.
Преимущества и недостатки внутренней прокладки.
К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.
К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.
Преимущества и недостатки внешней прокладки.
К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.
Недостатками наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.
Как создать схему электропроводки?
Схема электропроводки помогает определить , выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

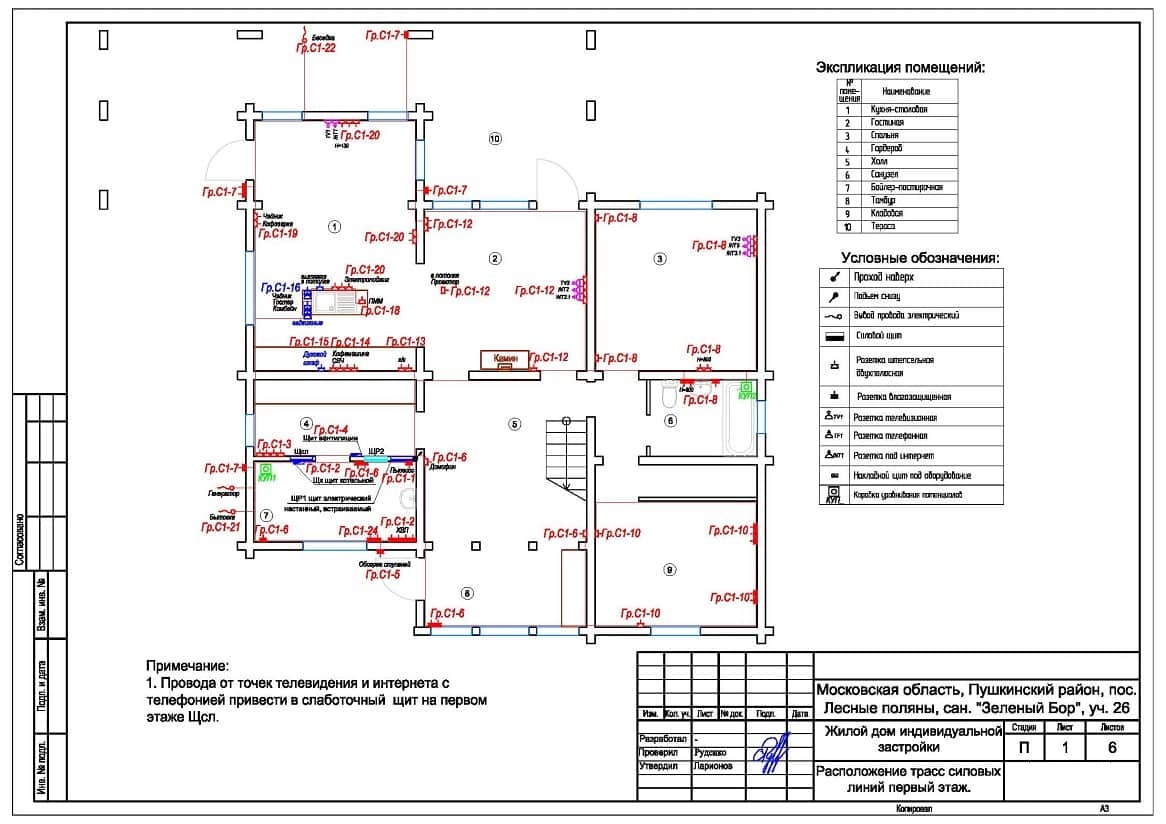

Рисунок 1: Пример схемы прокладки проводки в доме
По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, провода, выключатели и линии прокладки электропроводки.
Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).
Правила монтажа электропроводки согласно ПУЭ
При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:
- Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
- По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
- Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
- Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на согласно пп.7.1.46 – 7.1.48 ПУЭ
- Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
- Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.
Разметка на месте
Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).
Рисунок 2: Разметка стен
Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.
Какие элементы необходимо подобрать?
Конструктивно электропроводка в доме может включать в себя ряд элементов:
Провода – для прокладки в доме используют марки , АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.
Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.
Рис. 3. провода для проводки
– предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.
Рисунок 4: Распредкоробки
Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.
Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.
Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.
Приборы защитного отключения – представлены на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.
Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

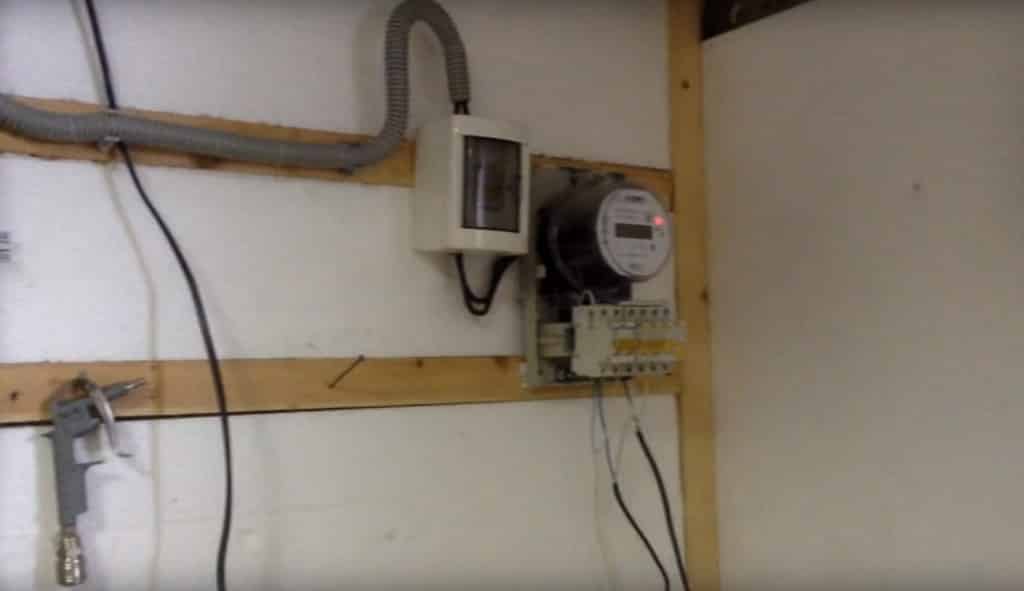

Рис. 5: Типовой электросчетчик
Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.
Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.
Порядок монтажа электропроводки в доме пошагово
Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.
Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.
Рисунок 9: разработка отверстия коронкой
Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.
Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).
Рисунок 15: щит с различными защитами
Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.
Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.
Видео мастер-классы по теме
Своими руками электрику в квартире или доме выполнить можно, но это довольно рискованно. Безусловно, любой работе можно научиться. Но электрика – область, которая требует отличного знания теории и хорошей практики. Неграмотные эксперименты с проводкой могут быть опасны. Собираясь проводить электричество своими руками, необходимо знать порядок и нюансы выполнения работ.
Как провести электропроводку в доме?
Начать нужно с детального плана . По схеме электропроводки в частном доме :
- можно подсчитать сколько и какие необходимы кабели, размер, количество выключателей, розеток и распределительных коробов;
- определяют места размещения силовых и электроустановочных деталей;
- производят в будущем обслуживание и ремонт скрытой проводки.
От выбранного вида электропитания зависит схема электрической сети.
Принципиальная трехфазная схема и план-схема частного дома или квартиры, сделанная в масштабе, с распределительными группами нужна для качественного монтажа электрики в будущем.
Зачастую в доме или в квартире имеется внутренний и вводный электрощит. От внутреннего щита ведут кабели в помещения.
Главные группы , на которые разбивают потребителей:
- освещение;
- розетки;
- приборы с высокой мощностью;
- освещение и розетки ванны и туалета;
- освещение и розетки кухни ;
- постройки хозяйственного назначения.
При составлении трехфазной схемы нужно обеспечить систему устройствами для защиты - УЗО, которые устанавливают на каждую распределительную группу.
На схему электрической проводки влияет предполагаемое размещение бытовых приборов и их мощность. Они определяют число, размещение розеток и нужный размер кабеля.
Трехфазная схема электропроводки в доме и в квартире особо не отличаются, только путём ввода электрической энергии: в квартиру она поступает по кабелю от щитка на этаже, а в дом - по воздушной линии. План электропроводки в гараже подразумевает ввод электричества от центральной линии электропередач или от дома, стоящего рядом подземным или воздушным методом.
Проводка в квартире
Вариантов может быть несколько: проводку можно смонтировать до штукатурки, а затем покрыть ею, монтаж можно выполнять дроблением штукатурки, осуществить в полостях за гипсокартоном. Для установки проводки используют трубу, гофру из ПВХ или металлический гибкий рукав, открытую проводку зачастую прокладывают в кабель-каналах.
Для того чтобы качественно осуществить электропроводку в квартире имеются определённые советы и правила.
Чтобы обеспечить безопасность, в распределительном щитке устанавливают автоматы , которые защищают технику от перегорания и короткого замыкания, и устройства для отключения, которые при перепадах напряжения отключают потребителя. Для туалета рекомендуется своё устройство защитного отключения из-за повышенной влажности.
Имеются свои особенности у монтажа электропроводки в ванной комнате: в ней не должно быть распределительных коробок, и размещать там выключатель недопустимо. Можно установить розетку. Для помещения с высокой влажностью нужно подбирать защищённые от влаги приборы с заземлением.
Разметку под электропроводку проводят по строго вертикальным и горизонтальным линиям. Линии электрического питания между собой не должны скрещиваться. Трассу всегда нужно вести параллельно какой-либо стенке. Если проводку ведут под полом, кабель нужно располагать на определённом расстоянии от стены.
Сегодня, как правило, в новых домах применяют медные провода , они долговечнее алюминиевых, которые остались во многих старых квартирах.
Размер кабеля должен быть не менее двух квадратных миллиметров, его всегда подбирают больше расчётного, который определяют в зависимости от предполагаемой нагрузки на сеть. Возможная плотность тока для провода из меди не должна превышать восемь ампер на квадратный миллиметр. Для различных распределительных групп нужен провод с разным размером.
Кабель, который проходит в полостях, нужно защитить рукавами, трубами или гофрами.
Протягивание электропроводки при помощи рукавов, металлических труб и гофр из ПВХ даёт возможность заменять электрику без нарушения отделки.
Все спайки кабелей должны находиться только в распределительных коробах и к ним нужно обеспечить доступ, чтобы при надобности можно было что-то исправить. Соединять провода можно пайкой или клеммами.
Провода и установочные коробки закрепляют под выключатели и розетки при помощи штукатурки или гипса.
По всей квартире должно быть розеток не менее чем одна на шесть квадратных метров. В редко используемых помещениях, например, в коридоре, хватит 1–2 розетки, на кухне хорошо ставить по несколько групп из трёх или четырёх розеток (это зависит от числа и размещения бытовой техники).
Лучше всего использовать выключатели и розетки с керамическими внутренностями и медными контактами.
Размещение выключателей и розеток не регламентируется, но розетки удобнее располагать на высоте не меньше тридцати сантиметров от пола. Выключатели размещают на высоте удобной для протянутой руки.
Проводка в частном доме
Электропроводку в загородном доме выполняют по тем же принципам, что и в городской квартире. Тем не менее проводка в деревянном доме обладает своими особенностями. Из-за того, что основание сруба является горючим, осуществлять электропроводку в частном доме нужно с соблюдением мер безопасности.
Монтаж электропроводки в частном доме должен производиться:
Безусловно, правила довольно строги и установка проводки, к примеру, на даче, выглядит необоснованно трудоёмкой и затратной. Однако превыше всего безопасность.
Монтаж УЗО
Монтаж дифференциального реле
или устройства защитного отключения ещё один шаг в достижении безопасности дома из дерева.
Разводку электрической сети можно выполнить под старину: открытая проводка устанавливается на изоляторах из фарфора, между проводом и деревом остаётся зазор – провода не касаются стен и потолков. Это, пожалуй, единственный относительно безопасный и соответствующий нормам метод укладывания открытой проводки в сгораемых сооружениях.
Электрификацию частного дома нужно выполнять сразу, а не частями и осуществить до монтажа потолков, полов и дверей.

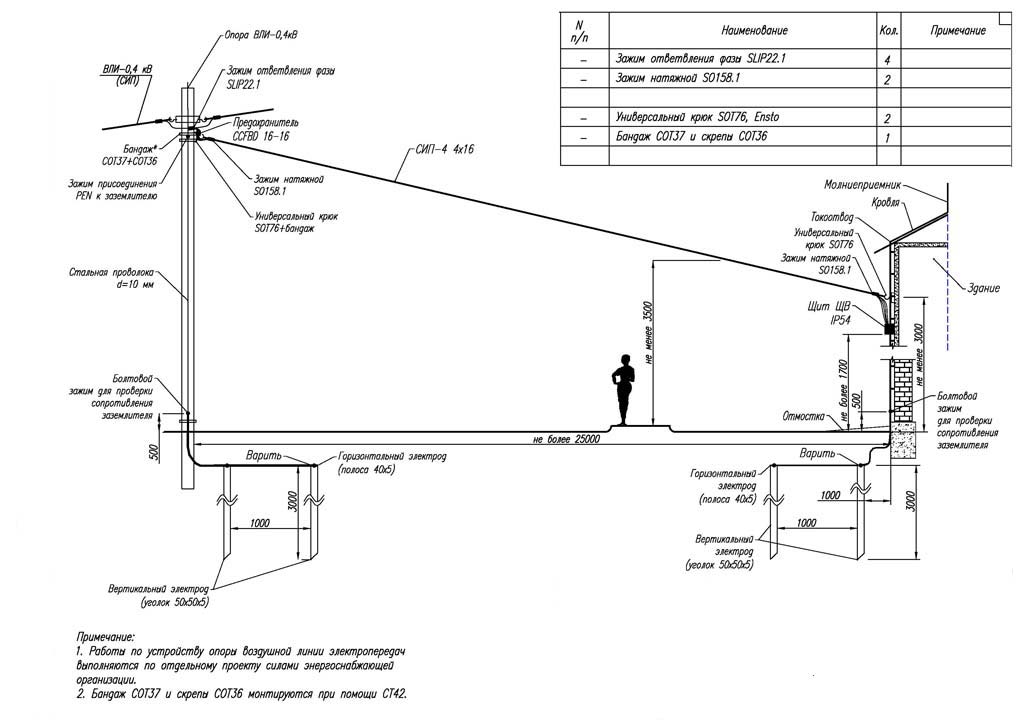

Работы по электрификации начинаются с подведения кабеля в дом от центральной линии электропередач или наружного распределительного щита, в соответствии со схемой выполняют разводку проводов по комнатам, монтируют внутренний щит для распределения, подготавливают отверстия под розетки и выключатели. После окончания отделочных работ устанавливают все приборы.
Ниже смотрите видео: проводка в загородном доме своими руками.
Где бы провода ни прокладывались, значение имеет окрас кабелей. Согласно пункту 2.1.31 правил устройства электроустановок, электрическая проводка должна давать возможность быстрого распознания проводников по цвету:
На видео можно увидеть разделение цветов.
Проложить проводку в доме или квартире мастеру со стажем достаточно легко. Но для тех, кто в электрике не разбирается, нужно воспользоваться помощью специалиста. Безусловно, придётся потратиться, но так можно избежать ошибок, которые могут привести к возгоранию.
Самостоятельная разработка проекта и монтаж проводки – дело довольно хлопотное, хотя и вполне осуществимое самостоятельно. При этом проектирование и прокладка электропроводки потребуют от владельца дома наличия специальных знаний и опыта проведения подобных работ. Если таковых навыков нет, лучше воспользоваться услугами квалифицированных специалистов.
Общие правила проектирования
Разводка электропроводки в доме может быть сделана своими руками
Электропроводка частного дома представляет собой совокупность проложенных внутри здания кабелей и проводов в комплекте с защитными, установочными и крепежными элементами. Как правило, прокладывают ее в соответствии с согласованным и утвержденным в установленном порядке проектом, выполненном специализированной компанией, обладающей соответствующей лицензией. Предшествует разработке ознакомление проектировщиков с планировкой здания и беседа с его владельцем. Во время беседы определяется:
- количество и образ жизни людей, проживающих в доме;
- в каком качестве будет использоваться дом (основное или сезонное жилье);
- предполагаемый состав энергопотребляющей техники.
Основными требованиями, которые предъявляются к электропроводке частного дома, являются безопасность и надежность. Как правило, источником электроэнергии для зданий этого типа служит трансформаторная подстанция, напряжение с которой поступает к потребителю по воздушной линии электропередач или проложенному под землей электрическому кабелю. Поэтому на первом этапе проектирования владельцу дома необходимо точно рассчитать величину энергопотребления. Именно от этой величины зависит выбор проводов, кабелей, а также защитных и коммутационных устройств.
Перед началом работ по проектированию электропроводки владельцу дома необходимо заключить договор на его электроснабжение. После этого энергоснабжающая компания выполнит отвод от ближайшей магистральной линии электропередач и установит на одной из наружных стен дома вводной автомат и счетчик. Она же обеспечит в дальнейшем их подключение.
Проектирование электропроводки в частном доме должно осуществляться с учетом требований, оговоренных в действующей нормативно-технической документации (ПУЭ, ВСН, СНиП и пр.):
- Распределительный щит с защитным устройством должен устанавливаться на высоте 150-170 см. от пола.
- Электрические провода и кабели прокладываются параллельно или перпендикулярно относительно поверхности пола.
- Отвод кабелей и проводов от распределительных, защитных и коммутационных устройств должен осуществляться под углом 90°.
- Поворот/изгиб кабелей и проводов при прокладке должен осуществляться под прямым (90°) углом. Диагональное размещение кабелей и проводов при прокладке электропроводки запрещено.
- От дверных и оконных проемов проложенные провода и кабели должны быть удалены не менее чем на 15 см.
- Розеточные блоки должны располагаться на высоте 30-40 см. от поверхности пола.
- Выключатели должны устанавливаться на высоте 80-90 см от пола, при этом расстояние до дверных проемов не может быть меньше 15-20 см.
Проектируя схему электропроводки, владельцу дома не следует забывать о комфорте. Возле двухспальных кроватей можно предусмотреть электророзетки с двух сторон, а на кухне установить силовые розетки в зоне размещения кухонного оборудования.
Схема электропроводки
Пример схемы разводки электрики в доме
Современный частный дом оснащен большим количеством самых разных электроприборов, среди них встречаются и достаточно мощные. Это накладывает определенные требования к выбору кабельно-проводниковой продукции, устройств защиты и другой необходимой комплектации. Электропроводку рекомендуется разделить на ряд контуров, подключив каждый из них к отдельному устройству защиты (автомату).
Проектирование электропроводки начинают с разработки схемы разводки. При этом желательно хотя бы ориентировочно представлять себе, где будут находиться основные потребители электроэнергии (стиральная машина, СВЧ-печь, водонагреватель и пр.), что в свою очередь позволит предусмотреть места размещение розеток в непосредственной близости от этих приборов.
Нарисовав эскиз разводки электропроводки, владелец дома сможет без труда:
- рассчитать максимальную электрическую нагрузку на каждое помещение;
- посчитать общую потребляемую мощность;
- составить перечень необходимых материалов и комплектующих;
- подобрать сечение проводов и кабелей.
Выбор типа электропроводки
Открытая проводка в стиле ретро
Разводка электрики в частном доме может быть выполнена двумя способами – наружным (открытым) или скрытым.
Наружный способ прокладки проводов используют в деревянных домах или при оформлении внутренних помещений дома в стиле «Ретро». При этом проектом должна быть предусмотрена прокладка проводов в пластиковых коробах либо с креплением на фарфоровых изоляторах. Последнее потребует применения специального кабеля. Также понадобятся розетки и выключатели, выполненные в наружном исполнении.
При наружной прокладке кабеля на схеме кроме маршрута его разводки понадобится также указать места установки изоляторов.
В современных постройках, как правило, применяют скрытый способ прокладки электропроводки. Он несколько сложнее, так как владельцу придется проделать в стенах штробы, куда потом будет укладываться кабель. Уложенные провода придется затем зафиксировать алебастром или гипсовым раствором. Розетки и выключатели должны быть внутреннего исполнения. Для них проектом должна быть предусмотрена установка специальных подрозетников.
Приступая к проектированию электропроводки нужно определиться с типом подключения дома к электрической сети – он может быть однофазным или трехфазным. Если имеется возможность подключения дома к трехфазной сети (~380 В), лучше воспользоваться ею, так как большинство мощных бытовых приборов рассчитаны на подключение именно к такой электросети. Их работа от однофазной сети рассматривается только как компромиссный вариант. Если возможности подключения к трехфазной сети нет, остается только один вариант – однофазная сеть ~220 В.
Однофазная электросеть
Трехфазная электросеть
Наличие трехфазного ввода потребует озаботиться равномерной нагрузкой каждой фазы, иначе при плохом контакте или полном отгорании «0», напряжения на фазовых проводах начнут отличаться друг от друга. При этом из-за повышенного (~250…280 В) или пониженного (~180…150 В) напряжения могут выйти из строя бытовые приборы, работающие на уровне однофазного питания ~220 В. Значительно увеличится энергопотребление приборов, нечувствительных к такому перекосу напряжений. Чтобы избежать этих негативных явлений, необходимо распределить электроприборы по группам таким образом, чтобы нагрузка на сеть и каждую фазу в отдельности была оптимальной.
Расчет мощности потребления
Таблица потребления мощности различных электроприборов
Разработка проекта электропроводки невозможна без определения общей мощности энергопотребления. Определяют ее, суммируя величину потребляемой мощности всех электроприборов, которые предполагается эксплуатировать в доме, гараже, подвале, мастерской и на приусадебном участке. Затем полученное значение умножают на коэффициент одновременности включения приборов, который обычно принимают равным 0,7.
Группы потребителей
Учитывая большое количество самых разнообразных электроприборов, которые эксплуатируются в доме, кабельные линии лучше разбить на несколько групп:
- розеточная (маломощная бытовая техника);
- осветительная;
- отдельные силовые линии для таких бытовых приборов, как электроплита, водонагреватель, стиральная машина, кондиционер и др.
Согласно требованиям ВСН 59-88 (п. 7.2), розетки, установленные на кухне и в жилых комнатах, должны относиться к разным группам. При этом номинальная мощность автоматических выключателей этих групповых линий не должна превышать 16 А (п. 9.6).
Схема разделения трехфазной (~380 В) электропроводки на группы потребителей
В первую группу входят приборы общего освещения, подключенные к фазе L1 через 10-ти амперный автомат с током утечки 10 мА. Во вторую группу включены энергопотребители, установленные в ванной и туалете. Учитывая высокую влажность этих помещений, электроприборы этой группы подключены к фазе L1 через устройство защитного отключения (УЗО) с номинальным током утечки 30 мА (требование ПУЭ). Электропитание к комнатным розеткам (третья группа) и розеткам, установленным в кухне и коридоре (четвертая группа), подается от фазных проводов L2 и L3 через 16-ти амперные автоматы. Электроплита (пятая группа) подключается к трехфазной сети (L1, L2, L3, нулевой провод + заземление) через УЗО, рассчитанное на ток 32А.
Пример разбивки энергопотребителей по группам при наличии однофазной (~220 В) электросети
Площадь сечения проводов и кабелей в зависимости от силы тока
Выбор кабелей и проводов, а также расчет сечения их токопроводящих жил – это один из основных этапов проектирования электропроводки. Недостающие выключатели и розетки можно установить и позже, неправильно выбранные автоматы нетрудно заменить, но извлечь из стен провода – работа не из легких. От правильно произведенного расчета зависит долговечность и надежность электропроводки. Обеспечение пожарной безопасности не менее важно.
Выбирая марки проводов, необходимо учитывать требования ПУЭ 7 «Правила устройства электроустановок».
- В жилых домах применяются только провода и кабели с медными токопроводящими жилами (п.7.1.34). При этом линии групповых сетей должны иметь сечение не менее 1,5 мм, а линии, идущие к расчетному счетчику – не менее 2,5 мм.
- Все линии, прокладываемые от групповых щитков до розеток и светильников общего освещения, должны быть трехпроводными – фазный L, нулевой рабочий N, нулевой защитный PE (п. 7.1.36).
Для расчета сечения токопроводящих жил существует несколько методик. Их диаметр рассчитывают по следующим показателям:
- потребляемая всеми потребителями мощность;
- суммарная величина тока;
- необходимая длина прокладываемой линии.
Однако можно все эти расчеты опустить, а сечение токопроводящих жил определить исходя из номинальных параметров групповых автоматов. При этом нужно учитывать и способ прокладки, так как теплоотдача у проводов, прокладываемых открытым или закрытым способом, разная.
В общем случае необходимое сечение токопроводящих жил можно подобрать, пользуясь таблицей 1.3.4 (п. 1.3.10 ПУЭ 7). Однако для линий мощных приборов сечение токопроводящих проводников желательно все-таки рассчитывать отдельно.
Определяя марки проводов для электропроводки, лучше закладывать в проект кабельную продукцию. От проводов кабель отличается улучшенной изоляцией, что делает его более безопасным в эксплуатации. Как правило, для электропроводки внутри дома используют негорючие кабели типа ВВГнг или ВВГнг-LS.
Составление и согласование проекта
Наличие индивидуального проекта электропроводки для частного дома требуется в таких случаях:
- электропроводка в здании монтируется впервые;
- запланирована масштабная реконструкция дома с изменением существующей схемы прокладки проводов и мест установки мощного электрооборудования;
- необходимо значительное увеличение потребляемой мощности.
Для объектов частной собственности, в которых суммарная потребляемая мощность составляет менее 10 кВт – допускается разработка упрощенного чертеж-проекта прокладки электропроводки; более 10 кВт – необходимо разработать полноценный электрический проект.
К разработке проектной документации приступают после получения технических условий (ТУ) от той организации, что содержит на балансе линию электропередач, от которой предполагается получать электроэнергию. Для разработчика проекта выполнение требований и рекомендаций, изложенных в ТУ, обязательны.
Разработанная проектная документация должна быть согласована с организацией, выдавшей ТУ и местным органом государственного энергонадзора.
Чертеж-проект прокладки электропроводки и комплект документов
Проект электрики для частного дома
В общем случае чертеж-проект должен наряду со схемой внешнего и внутреннего электроснабжения содержать достоверные данные о таких факторах:
- тип и место установки защитных автоматов;
- марки и сечения используемых проводов и кабелей;
- величина расчетной токовой нагрузки;
- приборы учета электроэнергии;
- способ подключения электропроводки к питающей электросети.
Кроме того в комплект документации должны входить:
- ситуационная схема размещения электрооборудования, прокладки кабельной продукции, а также заземляющих и зануляющих проводников;
- перечни необходимых материалов, комплектующих изделий и электрооборудования;
- пояснительная записка (при необходимости).
Пакет проектной документации должен содержать схему заземления дома
Полный комплект проектной документации, разрабатывается для частного дома, в котором суммарная электрическая мощность электрооборудования превышает 10 кВт. Должен содержать:
- схемы внешнего и внутреннего энергоснабжения;
- схему внутренней электропроводки с указанием марок кабельно-проводниковой продукции и способа их прокладки;
- схему устройств ввода;
- схему заземления и/или зануления (при необходимости);
- расчет электрических нагрузок;
- расчеты, подтверждающие правильность выбранных автоматов и УЗО;
- расчет учета электроэнергии.
Уточнить информацию о документах можно в энергопоставляющей организации.
Типовые схемы разводки электропроводки
При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.
Схема разводки проводов на кухне
Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток – их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

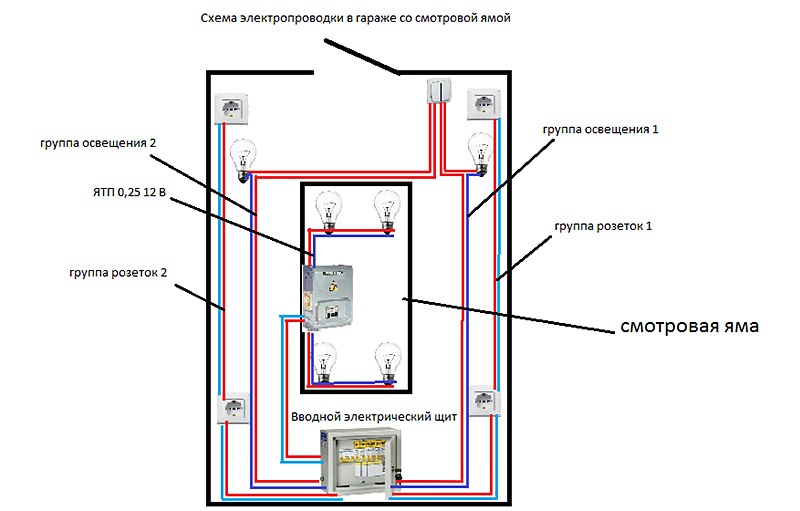

Схема проводки в гараже/подвале
Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели – на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.
Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.
Учитывая высокую влажность в подвальных помещениях и смотровой яме гаража, специалисты рекомендуют при организации освещения в них использовать безопасные лампы, рассчитанные на напряжение 12 В. Для подключения проводки, ведущей к таким лампам, понадобится понижающий трансформатор.
Общая план-схема электропроводки в доме
В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.
В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.
Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.
Монтажная схема
На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.
Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:
- точку ввода силовой линии;
- места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.
Если в доме предполагается установка электроприборов повышенной мощности, их также нужно показать на схеме, так как электропитание для них должно подаваться по отдельным линиям.
Ввод силовой линии в дом
Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.
Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.
Распространенные ошибки при проектировании
Распространенной ошибкой является использование алюминиевых проводов
Стремление к экономии часто вынуждает владельцев строящихся или реконструируемых частных домов самостоятельно разрабатывать проект электропроводки. Однако за кажущейся простотой этой работы кроется достаточное количество проблем, игнорирование которых приводит к ошибкам, способным нарушить штатную работу домовой электросети. При этом возможно поражение жильцов электрическим током, а в отдельных случаях и возгорание электропроводки.
Проектируя схему электропроводки в частном доме, исполнителю нужно избегать повторения часто встречаемых ошибок:
- применение материалов и комплектующих изделий без маркировки, часто не сертифицированной для использования в стране;
- использование кабельно-проводниковой продукции с токопроводящими жилами из алюминия;
- включение в смету проекта розеток, не предназначенных для подключения электроплит, электрокотлов, водонагревателей и пр.;
С электричеством шутки плохи - этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, и прочие электроприборы.
Схема монтажа электропроводки в частном доме своими руками
Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.
Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.
Моменты, на которые стоит обратить внимание
Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.
Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.
Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.
Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.
Этапы самостоятельного монтажа проводки
Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.
Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей - 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.
схема подключения выключателя и розетки
На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.
