Как сделать смотровую яму для машины. Как сделать смотровую яму в гараже. Особенности гидроизоляции и теплоизоляции гаражной ямы

Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:

поддон картера;
глушитель;
выхлопная труба;
днище;
коробка передач;
ходовая часть.

Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.

Что собой представляет смотровая яма?

Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Что учитывается при оборудовании смотровой ямы?

Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.

Размеры конструкции

Габариты сооружения рассчитывают по следующим параметрам:

Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
Ширину рассчитывают по параметрам транспортного средства - размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.

Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать - легковые и/или грузовые.

Глубина, длина и ширина для станции технического обслуживания

Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;

100 см в ширину;
550 см в длину;
180 см в высоту.

Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки - не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Пол в подвале гаража представляет собой один из наиболее важных этапов обустройства этого помещения. Если пол сделать неправильно, в подвал может проникать влага. Наличие влаги приводит к появлению конденсата, который может оседать на стенах, запчастях или автомобиле, в результате провоцируя появление плесени и ржавчины.

Выбор типа пола в смотровой яме и подвале

Подвал в гараже может использоваться как в качестве смотровой ямы, так и для различных вещей, предметов и инструментов. Если подвал в гараже оборудован смотровой ямой, это будет дополнительным преимуществам для автовладельцев.

Профессионалы рекомендуют обустраивать пол подвала гаража с учетом уровня грунтовых вод. Поскольку от этого напрямую зависит количество влаги в яме. На самом деле способов обустроить пол смотровой ямы и погреба существует достаточно много.

Рассмотрим наиболее известные и доступные способы, сделать которые может каждый владелец самостоятельно. Различают следующие виды пола в подвале:

грунтовый;
бетонный (наиболее распространенный);
глинобитный;
деревянный.

Какими же особенностями отличается каждый из них? Дело в том, что в зависимости от способа покрытия, может существенно отличаться и порядок проведения работ.

Грунтовый пол

Этот вид обустройства пола смотровой ямы и подвала применяется уже на протяжении многих лет. Сделать грунтовый пол проще всего, а стоимость материалов будет минимальной. Устройство такой поверхности в погребе и смотровой яме предполагает выравнивание основания, далее производят сооружение песчано-гравийной подушки (около 10-12 см), поверх которой засыпают и утрамбовывают грунт.

К недостаткам данного вида покрытия следует отнести:

Ненадежность конструкции, при наличии стеллажей в подвале, они могут проседать под действием хранимых предметов;
Подобное устройство пола подходит только в тех случаях, когда уровень грунтовых вод достаточно низок. В противном случае в весенний период в подвале и смотровой яме может скапливаться вода.

Глиняный пол

Глиняное покрытие является одним из наилучших вариантов, особенно когда речь идет о погребе для хранения продукции. Необходимо только раздобыть нужное количество глины хорошего качества.

Нельзя прибегать к использованию материала низкого качества, поскольку это напрямую отразится на надежности пола. В силу того, что определить качество глины самостоятельно достаточно сложно, лучше всего воспользоваться помощью специалистов.

Порядок работ следующий:

Выравнивается поверхность основания;
Сооружается подушка толщиной 10-13 см. Сделать ее лучше всего из таких материалов как щебень и глина. Для обустройства основания можно использовать битум, им следует покрыть щебень;
Монтируется пароизоляция. Для этого подойдет рубероид или другой материал. Укладывать пароизоляцию необходимо с напуском на стену;
На пароизоляцию снова укладывается глина толщиной от 5 см. Так же, как и при укладке первого глиняного слоя, здесь возможно добавление щебня;
После высыхания могут появиться трещины, они замазываются смешанным раствором глины с известью.

Данный вид покрытия относится к типу самых экологически чистых.

Деревянный пол

Этот вид покрытия для пола смотровой ямы и погреба подходит в тех случаях, когда подвал является сухим, а также отсутствует протекание грунтовых вод в весенний период. Такое устройство пола является достаточно простым и экологичным. Дерево отлично подходит, когда речь идет о погребе, предназначенном для хранения продукции.

Рассмотрим последовательность проведения работ:

Выравнивание поверхности;
Сооружение подушки из щебня с добавлением глины или битума. Это позволит обеспечить защиту от излишней влаги и протекания грунтовых вод;
Настил гидроизоляции. В этих целях подойдет рулонный материал, либо толстая строительная пленка;
Укладка лагов. Лучше всего использовать лаги 100Х100 мм. Здесь следует обратить внимание на выравнивание уровня будущего пола;
Заключительным этапом будет настил деревянного пола. Крепить доски следует саморезами.

В подвале также можно сделать пол и стены из досок. В таком случае помещение подойдет не только для хранения продукции, но и для других целей.

Кирпичный пол

Такой пол из полнотелого красного кирпича также является распространенным вариантом обустройства пола смотровой ямы или погреба в гараже. Сразу следует отметить, что силикатный кирпич выбирать не следует. Благодаря кирпичу можно сделать устойчивую и прочную поверхность. Устройство пола при этом можно осуществить одним из двух вариантов.

Первый способ отличается своей воздухопроницаемостью. Он заключается в следующем:

Поверхность основания выравнивается;
Формируется подушка, толщина которой приблизительно 10-15 см. Для нее подойдут такие материалы, как гравий или щебень. Подушку нужно тщательно утрамбовать;
Необходимо приготовить глиняный раствор с консистенцией теста. Раствор укладывается толщиной примерно 20 см;
Следующим этапом устройства пола смотровой ямы будет укладка кирпича. Его следует немного утапливать. Кирпичи укладываются максимально плотно между собой. Наплывы и выпуклости на кирпичах недопустимы, при их обнаружении, необходимо их сбивать.

Данная техника обустройства пола достаточна проста. После высыхания подвал готов к эксплуатации.

Если поблизости протекают грунтовые воды, то подходит другой способ обустройства пола в подвале гаража. Порядок работ заключается в следующем:

Укладывается и утрамбовывается подушка толщиной 10-15 см. Для ее формирования подойдет песок и гравий;
Далее укладывается глиняная прослойка. Глиняный слой можно заменить покрытием битумом и оклейкой рубероидом;
Укладка кирпича с помощью цементного раствора. Кирпич, как и в предыдущем случае, необходимо утапливать;
Через несколько суток требуется намочить поверхность. После чего, используя веник или щетку, заполняют раствором стыки.

Бетонный пол

Лучше всего пол смотровой ямы и погреба в гараже залить бетоном. Этот материал будет эксплуатироваться на протяжении многих лет, а его ремонт достаточно прост.

Именно поэтому залить поверхность бетоном будет наилучшим вариантом для обустройства пола в смотровой яме или погребе гаража.

Если подвал планируется использовать для хранения продукции и возникают сомнения о целесообразности бетонирования, следует отметить, что в большинстве случаев пол в помещениях аграрной отрасли является бетонным. При этом вся продукция отлично сохраняется.

Подготовительные работы

Прежде чем залить бетонный пол смотровой ямы и подвала, поверхность следует подготовить. Бетонирование лучше всего делать по грунту. В таком случае процесс проведения работ упрощается, справиться с ним можно без специальных навыков.

Подготовка основы разделяется на несколько основных этапов:

Измерение основы с помощью уровня;
Грунт следует утрамбовать. Чтобы залить пол, который в процессе эксплуатации не потрескается, нужно подготовить твердую поверхность. С этой целью можно воспользоваться щебнем или другим некрупным камнем;
На грунт необходимо уложить специальную подушку. Она может быть сформирована из песка. Изначально толщина подушки может быть от 50 до 100 см. Со временем она утрамбуется на четверть.
Подготовительный этап завершается утрамбовкой песка.

Как залить новый бетон поверх старого?

В некоторых случаях возможна заливка нового бетона на поверхность старого. Для этого следует тщательно очистить поверхность и при необходимости отремонтировать ее. При обнаружении сколов и трещин, следует их расширить, после чего они заделываются либо цементным раствором, либо полимерной смесью. Желательно избавиться от разницы перепадов старой поверхности. Если невозможно сделать ровным старое покрытие, можно воспользоваться специальным покрытием под бетон.

Пошаговая инструкция по бетонированию пола

Процедура бетонирования осуществляется в несколько этапов. Если залить бетон правильно, он сможет прослужить гораздо дольше, не требуя ремонта.

Гидроизоляция. После подготовки основания, необходимо сделать гидроизоляцию. Это обезопасит от проникновения влаги в помещение, а также позволит защитить от грибка. Для этих целей можно воспользоваться рулонными или полимерными материалами. Допускается использование толстой полиэтиленовой пленки. Процесс гидроизоляции подразумевает укладку материала внахлест. Для скрепления отдельных частей понадобится строительный скотч. Гидроизоляционный материал заводится на стены примерно на 20-25. Это защитит стыки пола и стены от попадания влаги. Лишний гидроизоляционный материал следует удалить, когда устройство пола будет завершено.
Утепление. Поверх гидроизоляции необходимо утеплить пол. Оптимальным вариантом будет пенополистирол толщиной 10 мм и плотностью 35 кг/м3. Теплоизоляционный материал укладывается на гидроизоляцию. Поскольку пенополистирол продается в листах, процесс может немного затянуться. Чтобы утеплить поверхность быстрее, можно воспользоваться рулонным утеплителем, например, минеральной ватой. Подойдет для утепления смотровой ямы и подвала стекловата. Сверху утеплитель нужно закрыть слоем гидроизоляции, например, пленкой. Это позволит избежать скопления влаги.

Армирование. Далее можно приступать к этапу армирования. Это необходимо для укрепления бетонного пола смотровой ямы и подвала. В погребе, где предполагается хранение продукции, весьма желательно сделать армирование. Для этого понадобится специальная сетка со стержнями диаметром около 5 мм.
Заливка бетона. После этого можно приступать к бетонированию. Приготовленный раствор выравнивается правилом или виброрейкой по маякам. Их следует выставлять на расстоянии не более 2 м. После того как бетон залит, необходимо дождаться его высыхания. Это процесс занимает около 3 недель, только тогда можно осуществить затирку поверхности.
Затирка. Затирка начинается с более застывших участков, это области возле стен. После чего процесс перемещается по всей остальной поверхности пола.

Для сервисного обслуживания автомобиля и его ремонта зачастую нужна смотровая яма. На обеспечивает доступ к днищу транспортного средства и конструкции подвески, коробке передач и некоторым другим силовым агрегатам. Несмотря на то, что конструкция смотровой ямы на первый взгляд достаточно проста, при ее создании может возникнуть достаточно большое количество проблем. Рассмотрим все особенности смотровых ям подробнее.

Принятые стандарты и нормы

Стоит учитывать тот момент, что государственные стандарты и нормы касаются только смотровых ям, созданных на объектах различных предприятий по предоставлению услуг обслуживания транспортных средств. Стандарты были введены по причине того, что рассматриваемое сооружение считается частью технической базы. Именно поэтому следует проводить их регистрацию согласно стандартам, которые соответствуют ГОСТу.

Существует всего несколько документов и нормативных актов, которые касаются регистрации смотровых ям. В них указывается следующая информация:

Требования к устанавливаемой вентиляции в помещении.
Стандарты по освещению.
Особенности технически безопасности.

Если сооружение оборудуется не для ведения коммерческой деятельности, то соблюдать подобные предписания не нужно. Другими словами, возводить яму в собственном гараже можно без учете всех норм и требований.

Однако отсутствий к частным сооружениям не означает, что при строительстве не следует уделять на них внимание. Многие нормы были разработаны для обеспечения безопасности и наиболее благоприятных условий работы. Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые. Этот момент оказывает влияние на размеры будущей конструкции.

Особенности обустройства смотровой ямы

У подобной конструкции гаража есть несколько особенностей:

Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.

Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.

Основные размеры смотровых ям следующие:

Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты. Делать слишком широкую смотровую яму не следует.
Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.

На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.

Основные этапы строительства

Строительство смотровой ямы может проводится в несколько основных этапов. Стоит учитывать, что уже в готовом гараже сделать яму достаточно сложно, так как фундамент не рассчитан на столь значительную нагрузку. Поэтому работа, как правило, проводится следующим образом:

Выполняется разметка участка.
Роется котлован.
Укладывается гидроизоляционный материал.
Обустраивается пол.
Выкладываются стены и создается кровля.

Рассмотрим все этапы подробнее.

Разработка проекта и разметка участка

Работу следует начать с разработки проекта. Для этого создается или используется уже готовый план участка с указанием размещения всех объектов, а также насаждений. На данном этапе выбираются все материалы, так как этот момент отражается в проекте. Примером назовем то, что при выборе кирпича ширина кладки составить 12 см.

При создании проекта учитывается следующая информация:

Глубина промерзания грунта.
Уровень залегания грунтовых вод.
Тип грунта.

Проект должен содержать следующую информацию:

Чертежи, отражающие планировку сооружения.
Чертежи участка.
Схемы основных конструктивных элементов, к примеру, крепление стропил.
Пояснительную записку, в которой указывается тип выбранных материалов и другие моменты.
Информацию о том, сколько и какого материала потребуется для выполнения монтажных работ.

При желании можно скачать проект из интернета или заказать его разработку у специализированной фирмы. Что касается особенностей смотровой ямы, то указываются ее размеры, тип используемого материала при изоляции и отделке, метод подвода коммуникаций и другие моменты. Стоит помнить о том, что только при хорошем подготовленном проекте можно рассчитывать на то, что сооружение будет обладать высокими эксплуатационными качествами.

Выполнение монтажных работ

Работы следует начинать с подготовки котлована и ямы. После этого проводится создание конструкции. Гидроизоляция осмотровой канавы имеет следующие особенности:

Создается защитное ограждение.
Подошва основания предназначается для распределения нагрузки.
В качестве основной изоляции может использоваться битумная гидроизоляция.

Зачастую основание создается путем заливки стяжки. Это связано с тем, что железобетонной основание имеет высокую прочность и надежность, может прослужить в течение длительно периода. Очень важно создать стены и основание из материла, который сможет выдержать давление грунта и другие нагрузки. Однако железобетонная конструкция не имеет должной изоляции, слишком длительное воздействие влаги становится причиной разрушения поверхности.

Всю работу можно разделить на несколько этапов:

Выполняется разметка. Для этого можно использовать классическое сочетание колышек и веревки. Отмерять участок можно при помощи обычной рулетки.
Создается котлован. Провести создание котлована можно ручным способом или проводится аренда небольшого экскаватора. Следует проводить сразу вывоз грунта, так как он больше не потребуется. На дне котлована можно провести создание гравийно-песчаной подложки, которая позволит распределить нагрузку. Рекомендуемая толщина созданной подложки составляет 10 см.
Для отвода грунтовых вод проводится создание дренажных траншей, глубина которых составляет примерно 30-50 см. Только при наличии дренажной системы можно отвести грунтовые воды от сооружения. При создании дренажной системы зачастую используются специальные трубы, которые имеют перфорацию. Она создана так, чтобы вода могла попадать в трубы, но при этом песок задерживался. За счет этого существенно повышается эффективность системы.
Выполняется укладка гидравлической изоляции. Рулонный изоляционный материал должен укладываться так, чтобы между отдельными листами не было зазоров. Соединение может проводится специальным скотчем или горячи методом. Довольно часто в качестве рулонного изоляционного материала используется геотекстиль. Он обладает высокой прочностью и надежностью, может выдерживать воздействие высоких и низких температур.
Выполняется заливка бетона. Стоит помнить о том, что армирующая сетка позволяет существенно повысить прочность основания. Изготавливается она при использовании металлических прутьев, которые соединяются между собой проволокой или путем сваривания. Создать бетонную смесь можно своими руками, для чего потребуется только цемент, песок и пластификаторы.

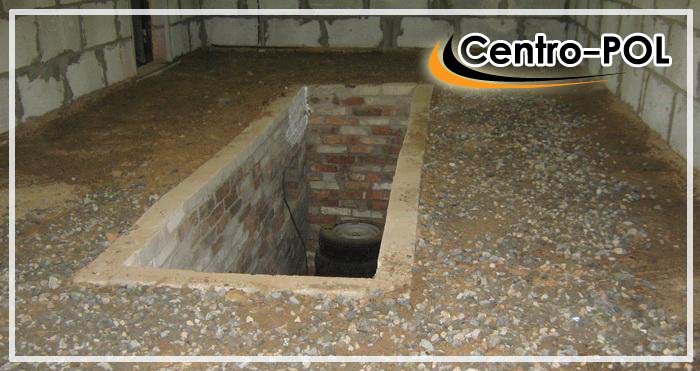

Проводится сооружение стен из кирпича или другого строительного материала. Бетонные плиты также подходят для возведения стен смотровой ямы. Создание монолитной железобетонной конструкции проводится путем возведения опалубки, которая заливается бетоном. Перед заливкой проводится крепление железобетонной конструкции, представленной металлической сеткой, созданной из прутьев.
На полное высыхание конструкции уходит не менее 30 дней. Ранняя эксплуатация становится причиной деформации и появления других дефектов.
Перед отделкой всех поверхностей следует провести укладку электрического кабеля, создать переносной светильник. В смотровую яму попадает относительно небольшое количество света, за счет чего осмотр транспортного средства усложняется. Кроме этого многие работы проводятся при использовании электрического инструмента, к примеру, болгарки. Для комфортного использования электрического инструмента можно предусмотреть наличие креплений для удлинителя.
Лестница может быть разной. Часто встречается металлический вариант исполнения, так как он обходится намного дешевле. Бетонная пологая лестница более комфортна, но требует применения достаточно большого количества бетона.
После создания фундамента и пола проводится чистовая отделка. Следует провести отделку поверхности материалами, которые обладают водоаталкивающими свойствами, и при этом не реагируют на воздействие различных химических веществ. Также среди основных требований по выбору отделочного материала отметим то, что он должен быть прочным и надежным, не реагировать на механическое воздействие или перепады температуры.

Еще важным этапом проведения монтажных работ назовем установку страховочной рейки. Она необходима для того, чтобы снизить вероятность наезда автомобиля на яму. Для создания страховочной рейки используется металлический уголок с поперечным сечением 60 мм. Из него проводится сваривание каркаса, который укладывается по периметру ямы. Для того чтобы обеспечить фиксацию страховочной рейки ее приваривают в нескольких местах к ранее оставленным концам армирующей сетки, а также дополнительно бетонируют.

Практически все работы можно провести своими руками. Для этого понадобится достаточно большое количество различных инструментов, к примеру, бетономешалка или сварочный аппарат. Стоит учитывать, что наличие смотровой ямы становится причиной существенного увеличения стоимости проекта.

Статья расскажет о том, как правильно устроить смотровую яму в гараже. Вы узнаете об особенностях этого сооружения, популярных ошибках и методах их устранения. Кроме того, мы опишем пошаговое руководство с фотографиями для постройки смотровой ямы усиленной конструкции.

Гараж при достаточном навыке его владельца постепенно превращается в СТО, в котором происходит ремонт и обслуживание автомобиля заботливыми хозяйскими руками, и здесь не обойтись без обустройства смотровой ямы. Ее конструкция представляет собой прямоугольное продольное углубление вдоль гаража шириной 600-800 мм и глубиной в средний человеческий рост. Длина ямы определяется местными условиями, но обычно её стараются сделать максимально длинной.

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.

Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300-400 мм, глубина 150-250 мм, длина 400-500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90-120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.

Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

Особенность устройства смотровой ямы

Проектируя смотровую яму для собственных нужд, ориентируйтесь на удобство работы для себя. В первую очередь это высота рабочего пространства или глубина ямы. Здесь они делятся на два типа:

«Стоячие». Предназначены для работы стоя, в полный рост.
«Сидячие». Операции выполняются, сидя на поперечном сиденье. Его можно установить на ролики, а по стенам пустить направляющие и легко перемещаться по яме. Этот способ экономит 500-600 мм глубины и материал для стен.

В обоих случаях край ямы должен находиться примерно на уровне плеча мастера. Этот принцип не влияет на конструктив, только на глубину.

Руководство по устройству ямы в гараже

В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.

1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.

2. Выстелить яму гидроизоляцией. Несколько слоёв полиэтилена, либо специальная плёнка. Идеальный вариант — ПВХ мембрана . Она легко спаивается феном и создаёт объёмные углы.

3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10-14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.

4. Кладку стен можно поднять на 3-4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.

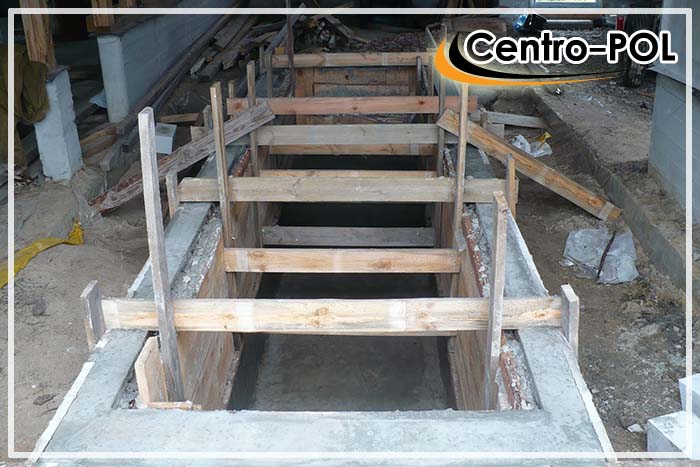

5. По мере продвижения кладки пазуху можно бетонировать каждые 500-700 мм.

6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.

7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.

8. Конструкции следует обеспечить вентиляцию в течение 21 дня.

С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.

Другие варианты устройства ямы

На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».

Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Нужна ли яма в гараже, помимо ремонта? Разумеется. Ее можно использовать как небольшой склад — складывать туда вещи, которые занимают лишнее место в гараже.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему . Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

длинна — 5 метров;
ширина — 80 сантиметров;
высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности .

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь . Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража , второе — смотровая яма .

По необходимости автомобиль следует завозить на смотровую яму , производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды . При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма . Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит , которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.

Еще одной полезной процедурой станет периодическое осушение гаража . Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал , так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана . Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию . Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол .

При постройке необходимо позаботиться о страховой рейке . Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Для создания удобства работы вы можете также встроить полки и выступы в стенах конструкции. В них можно складывать инструмент и прочие необходимые вещи.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется . Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы . Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:
