Мой горький опыт электрика позволяет мне утверждать: Если у Вас "заземление" сделано как надо - то есть в щитке есть место присоединения "заземляющих" проводников, и все вилки и розетки имеют "заземляющие" контакты - я вам завидую, и вам не о чем беспокоиться.
Правила подключения заземления
В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?
Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии - пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А - получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе - реальный ноль, или около того.
А теперь вопрос - что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?
Приз - тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.
Не надо забывать, что нельзя делать имитацию схемы "заземления" , соединяя в евророзетке "нулевой рабочий" и "нулевой защитный" проводники, как иногда практикуют некоторые "умельцы". Такая замена крайне опасна. Не редки случаи отгорания "рабочего нуля" в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.
Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.
"Заземление" и "зануление"
Одним из вариантов "заземления" является . Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться "заземлением".
В этой ситуации тоже есть свои нюансы. Что мешает "нулю" отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский "авось", который проблему не решает.
Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.
В идеале должен состоять из 3х - 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.
Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.
Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?
Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.
Что требуется для разводки по дому
Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с "заземляющим" контактом. Короб, плинтус, скоба - дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй - на "заземляющий" контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).
Не надо так же забывать, что "земля" не имеет права разрываться, посредством каких либо выключателей.
Безопасная эксплуатация всех электроприборов невозможна без наличия качественного заземления. Комплекс защитных мероприятий позволяет правильно эксплуатировать электроприборы, защищает человека от поражения электрическим током.
Подключение проводки и заземления к щитку в квартире
В старом многоквартирном доме защитное заземление не было предусмотрено. С течением времени, появлением новых электроприборов и усовершенствованием энергосистем, появились новые стандарты. Согласно новым требованиям, указанным в Правилах устройства электроустановок, электропроводки должны иметь заземление.
Выполнить заземление в квартире своими руками не представляет сложности, если:
- разобраться в существующей схеме электросети;
- определиться с требованиями будущей сети – количеством и типом электроприборов, характером нагрузки, объемами предстоящей реконструкции.
Типы заземлений
В старых домах прокладывали TN-С-заземление – тип глухозаземленной нейтрали, с совмещением PEN-проводника на всей длине линии (защитное зануление). Система применялась при строительстве жилых многоэтажных домов до 1998 г. Если в квартире в электропроводке два провода, то заземление типа TN-С. Защитного ноля в таких схемах нет.
Контур заземления находится на подстанции (ТП). Из ТП на вводно-учетное устройство приходит сеть с совмещенным PEN-проводником. При подключении новых электроприборов, требующих заземления (бойлеры, кондиционеры, ноутбуки, персональные компьютеры и др.), существует высокая вероятность поражения электрическим током, т.к. защиты нет.
Для защиты от поражения электрическим током используются УЗО. Но в качестве единственного защитного мероприятия не могут применяться. По новым стандартам ПУЭ такие системы должны быть переоборудованы в TN-С-S или TN-S с применением системы уравнивания потенциалов.
Запрещается самостоятельно делать отдельный заземляющий контур для квартиры. В таких случаях высока вероятность появления блуждающих токов. Присоединять контур квартиры можно только к общедомовому ЗУ, т.е. при реконструкции в старом доме нужно полностью переделать схему заземления.
Присоединять заземляющие выпуски к инженерным сетям – трубам горячего и холодного водоснабжения, канализации запрещено, т.к. в этом случае возможно появление опасного потенциала. При коротком замыкании из-за появления токов возрастает большая вероятность возникновения пожара.
TN-S является самой качественной системой заземления. Согласно требованиям ПУЭ, новые застройки с 1997 г. должны были иметь TN-S-заземление. PE,- и N-проводники разделены по всей длине линии от источника электропитания (отходящего автомата в РУ-0,4кВ на подстанции) до потребителя.
Строительство TN-S-заземления дорогостоящее. Ввиду этого для реконструкции старых сетей (при удаленном источнике электропитания) не применяется.
TN-С-S системы возводятся в новых постройках. К вводным щитам зданий подходят линии с совмещенными PE,- и N-проводниками. Здесь происходит разделение PE и N. К подъездным щиткам приходит уже разделенная линия. Такое разделение является достаточно надежным. При этом стоимость строительно-монтажных работ намного ниже, чем при сооружении TN-S-системы.
Применение устройства защитного отключения (УЗО) в системе TN-С-S
Розеточные цепи и сеть освещения должны быть разделены. В противном случае при выходе из строя и необходимости выполнить ремонт одной точки электропроводки (бытового выключателя, розетки и др.), остальной частью бытовой электросети пользоваться будет запрещено, подключать электроинструменты нужно к электрическому щитку.
Нагрузки разного характера (стиральные машины, электроплиты, котлы, бойлеры, конвекторы и др.) должны быть подключены под отдельный автомат (УЗО), для чего используется модульное оборудование.
Запрещено подключать фазные провода к приборам учета и автоматам на один зажим. Наиболее целесообразным является подключение между собой элементов электросети шиной. Это гарантирует равномерность нагрузки.
Подключение проводов в электрощите
Нельзя соединять между собой проводники ввода разного сечения. Сначала необходимо провести необходимые расчеты сечений проводников. Если к вводно-учетному устройству подходит проводник сечением 16, то увеличение (уменьшение) недопустимо, т.к. выбранное сечение обеспечивает нормальный режим работы сети электроснабжения.
Полезно знать:
- качественная система заземления включает в себя присоединение всех электроприборов в квартире;
- для лучшего контакта следует использовать клеммы, скрутки недопустимы;
- на время производства работ всегда необходимо отключать электропитание в квартире;
- розетки должны иметь заземление. Подключение электроприборов, требующих 3 жилу (заземление), запрещено в двухпроводную сеть, т.к. в таких схемах их защиты нет.
Заземление ванны
Для повышения безопасности электросети необходимо заземление ванны.
Присоединение заземляюшего проводника к трубам канализации или водопровода недопустимо, согласно ПУЭ. К тому же неэффективно, т.к. по стояку могут быть установлены пластиковые трубы.
Если ванна чугунная, то провод заземления крепится болтом к ножке. В новых моделях чугунных ванн есть специальное крепление для защитного кабеля.
Акриловые ванны также подлежат заземлению, ведь они являются зоной накопления статических зарядов. Заземление происходит путем присоединения металлического корпуса к ЗУ.
Джакузи, массажные ванны также следует заземлять, как и розетки, через которые они подключаются. Для таких устройств необходимо предусмотреть УЗО.
Для повышения электробезопасности в квартире организовывают систему уравнивания потенциалов.
Система уравнивания потенциалов
Система уравнивания потенциалов необходима для повышения эффективности заземления в квартире. Обычно для квартир применяют только дополнительную систему уравнивания потенциалов – повышение электробезопасности во влажных помещениях.
Система уравнивания потенциалов (СУП)
Для монтажа СУП необходима коробка уравнивания потенциалов и проводники, которыми будет подключена СУП к шине на вводно-учетном устройстве и ко всем металлическим элементам в комнате, которые могут оказаться под напряжением. Материал проводника – медь.
Последним этапом монтажа системы уравнивания потенциалов является проверка качества соединений и проведение электрических замеров.
Заземление электроприборов
Новые электроприборы в квартире типа стиральных машин и бойлеров должны быть обязательно заземлены. Поэтому при реконструкции электропроводки необходимо установить TN-C-S-заземление, для чего каждое устройство должно быть подключено через устройство защитного заземления или дифференциальный автомат. В качестве проводника выбирают кабель ВВГнг (не распространяющий горение), сечением, соответствующим нагрузке электроприбора.
Подключение выполняется в глухую, т.е. кабель электропроводки от УЗО должен заходить непосредственно на электроприбор. Если же выполняется замена оборудования, а сеть соответствует всем требованиям ПУЭ, подключение выполняют по старой схеме, используя влагозащищенные розетки.
Соединять защитный и рабочий проводники, если в квартире нет заземления, категорически запрещено.
Подключение стиральной машины к заземлению
Как сделать заземление в квартире
Возведенные в разное время постройки могут иметь (или вообще нет) разные системы заземления. Если неизвестно, какая система заземления выполнена в доме, нужно это выяснить перед проведением ремонтных работ, т.к. зачастую в квартирах ее нет, и реконструкция требует прокладки защитного проводника от вводного устройства здания к щитку вводно-учетного устройства квартиры.
В первую очередь нужно разобрать розетку (перед этим обесточить квартиру – выключить автоматы и предохранители). Если провод двухжильный, то система в квартире TN-C. Алюминиевая проводка подлежит замене, т.к. подключать в такую сеть новые мощные электроприборы (стиральные машины, кондиционеры, конвекторы, электрокотлы и др.) запрещено. Это может привести к перегреву проводки и пожару.
Также следует проверить вводной щит (общедомовой), наличие и тип заземления, место разделения заземляющего проводника TN-C-S или TN-S-системы.
После этого становится понятно, как проектировать заземление в квартире – от общедомового распределительного щита либо от вводно-учетного (распределительного) щитка потребителя. Последний вариант TN-C-S встречается в новых постсоветских постройках.
Каков план действий при отсутствии шинки заземления в этажном щите, рассказывается в видео ниже.
Заземление в квартире своими руками – несложный процесс. Правильно выполненная система заземления помогает предотвратить несчастные случаи от поражения людей электрическим током, избежать поломки электроприборов и увеличить срок эксплуатации бытовой электросети.
Информация о том, как сделать заземление в квартире, если нет общедомового ЗУ в старом многоквартирном доме, может стать полезной, когда возникнет необходимость заняться этим процессом самостоятельно.
Как сделать заземление при его отсутствии в квартире? Для многих сограждан нашей страны этот вопрос действительно актуален. По правилам и законам организовать необходимые работы обязаны компании управляющие жилым фондом, исправно взимающие с нас деньги на содержание жилья, проведение его текущего ремонта. Выполнять электромонтажные работы должны организации, имеющие соответствующие допуски для выполнения таких работ, но это в теории.
При монтаже элементов магистрали заземления допускаются резьбовые соединения, но с соблюдением одного обязательного условия, к каждому болту (винту) присоединяется не более двух проводников.
На практике, для латания проблемных мест в доме просто не хватает денег. Проблема создания современной модели заземления, руководству УК кажется незначительной или вовсе не обязательной для выполнения. Видя без перспективность ожидания реконструкции домовой электросети, люди пытаются что-то делать сами, но сделать качественное заземление, без углубленного знания темы, не получится. Более того, можно непреднамеренно создать ситуации, последствия которых, в штатном режиме, отразятся на работоспособности бытовых электроприборов, а при возникновении аварийных ситуаций выведут аппаратуру из строя. Недаром в народе говорится простота хуже воровства.
Зачем нужно заземление в квартире
- Сказать что для предотвращения от поражения электротоком, значит, ничего не сказать. Всегда следует помнить что заземление само по себе не может гарантировать безопасность человека и обеспечить полноценную функциональность применяемой аппаратуры. Более того, конструкция, сделанная по неправильной электрической схеме или с нарушением правил монтажа (имитации заземляющего контура) ещё более усугубит ситуацию с работоспособностью бытовой техники и её комфортным, безопасным использованием.
- Для исключения поражения ёмкостным током, вызванным технологической утечкой напряжения через плечо симметричного L-C – фильтра, средняя точка которого подключена на корпус устройства. Как пример, схема помехоподавляющего фильтра в стиральной машине “Bosch Maxx 4”. Если подключить такую машину к незаземленной розетке и замерить разницу потенциалов между корпусом устройства и стоящим рядом человеком, то прибор покажет значение, равное половине входного напряжения, порядка 110 вольт.
Кстати, такая особенность электрической схемы может стать причиной ложного, с точки зрения пользователя, срабатывания устройства защитного отключения (УЗО).
- Для достижения электромагнитной совместимости оборудования (ЭМС). Речь идёт прежде всего об кондуктивном воздействии. Импульсных токах и напряжениях инжектируемых в электрическую сеть нагрузкой большой мощности. В многоэтажном жилом доме это: лифты, различные насосы, электросварочное оборудование.
Учесть все возможные ситуации, связанные с ЭМС просто невозможно, поэтому ограничусь только упоминанием о печальных последствиях асимметрии в трёхфазных сетях в случае обрыва (перегорания) нулевого рабочего проводника или захлестывания не изолированных проводов на воздушных линиях.
- Для защиты от разряда статического электричества. Даже находясь, в домашней обстановке человеческое тело может зарядиться до 25 кВ, правда, заряд будет обладать очень небольшой мощностью, но и её может быть достаточно если не для поломки (кто сталкивался с монтажом полевых транзисторов тот меня поймёт), то для сбоя (зависания) электронно-вычислительной аппаратуры.
Замечено что чем сложнее, а следовательно, дороже мультимедийная и вычислительная аппаратура, тем она более уязвима, даже для, казалось бы, безобидного статического электричества.
- Уравнивания потенциалов. Давайте создадим, на первый взгляд, вполне безобидную ситуацию, одной рукой коснёмся радиатора отопления, а другой не заземленного металлического корпуса компьютера. Как вы думаете, что произойдёт? Если повезёт, то ничего, но если сосед решил использовать трубу отопления как рабочую нейтраль, то через ваше тело пройдёт чувствительный электрический разряд, который неизбежно отразится на работоспособности компьютера.
Существующие системы заземлений
Понимаю, что для людей, не искушенных электротехнике все эти понятия, могут показаться скучными и ненужными, но для того чтобы знать как сделать, без знаний существующих способов не обойтись.
- TN-C. Самая распространенная, но и самая ненадёжная, с точки зрения электробезопасности, система. Защитного проводника PE нет совсем, он совмещен с рабочим нулём в проводнике PEN. Дополнительного заземляющего контура то же нет. Визуально отличить TN-C можно заглянув в этажный щиток. Входящих кабелей четыре: 3 фазы и PEN. Уходящих в квартиру два: фаза и тот же PEN. Для достижения хоть какой-то электробезопасности применяется зануление, с упованием на срабатывание автоматического выключателя (АВ).
- TN-S. Принципиальное отличие, проводники PE защитный и N рабочий нулевой разделены с самого начала от трансформаторной подстанции (ТП) и до квартирного щитка. Нигде на всем своём протяжении не соединяются. Чтобы убедится что используется TN-S схема, придётся добраться до вводно-распределительного устройства (ВРУ). Именно добраться, потому что оно находится в изолированном, закрытом помещении вход в которое, по понятным причинам, ограничен. На входе в ВРУ, должно быть, пять кабелей: три фазы, рабочий ноль и защитный проводник. С этажного распределительного щитка в квартиру уходит три провода: фаза, ноль, PE.
По поводу дополнительного заземления в 7 издании правил устройства электроустановок (ПЭУ) есть интересный пункт 1.7.61. который может трактоваться в самых широких пределах.
- TN-C-S. Промежуточный вариант, совместивший достоинства системы TN-S и относительную дешевизну TN-C. Проводник от подстанции до дома совмещает функции N и PE. Их разделение происходит в ВРУ, в так называемой точке расщепления (хотя физически это отрезок медной или стальной шины), после чего проводники больше нигде не соединяются. Количество проводов входящих в квартиру и их предназначение как в TN-S. Система TN-C-S является тем вариантом, на который переходят после модернизации устаревшей TN-C.
Кстати, по поводу TN-C-S, есть многих интригующая тема, а именно смысл физического разделения шины PEN на шины N и PE. Ищется затаённый замысел (необъясненная необходимость) такого разделения, но адекватных ответов нет. Есть ссылки на первый закон Кирхгофа, определение направления и силы тока для каждого отдельного узла цепи, но очень сомневаюсь что такие расчёты действительно кто-то делает, а тем более применяет на практике.
Возможно, всё гораздо проще и разделение на отдельные шины служит только для упорядочивания монтажа, с целью исключения ошибочного соединения N и PE, после точки расщепления.
Как понимаете, устройство заземления в системе TT, предъявляет особые требования к качеству (сопротивлению) заземляющего контура, причём в любое время года. - TT. Напряжение передаётся по четырём проводам: трём фазным и проводнику рабочего нуля. Заземление разведено с нейтралью источника и обустраивается непосредственно на входе в здании. Система TT, возможно, наиболее оптимальное решение для отдельно стоящего частного дома.
- IT. Первая буква этой системы указывает что нейтраль изолирована от земли. Для передачи электроэнергии используются только три фазных провода. Несмотря на внешнюю простоту этот способ требует постоянного автоматического контроля за состоянием качества изоляции. Применяется в электроустановках, требующих непрерывное электроснабжение.
Как сделать заземление в квартире если его нет
Наконец, добрались до сути статьи, но зато сейчас, надеюсь, всё будет понятно. Есть три варианта развития событий:
- Правильный способ, выполненный с соблюдением всех требований ПЭУ. Первое что нужно сделать, достоверно узнать какой тип заземления применяется в конкретном доме. Для этого достаточно взглянуть в этажный щиток или переговорить с электриком, обслуживающим ваш дом. Если вы живёте в многоэтажном, многоквартирном доме в котором используется TN-C, то разумнее дождаться капремонта общедомовой электросети, модернизации старой системы в систему TN-C-S и только после этого или во время проведения “глобальной” реконструкции произвести замену двухжильной проводки внутриквартирной сети на трёхжильную.
Минимальная глубина заглубления горизонтальных проводников 0,3 м, но обычно углубляются на 0,5-0,7 м. Длина и ширина траншеи не регламентируется, но в качестве ориентира приведу обычно применяемые размеры. Длина 4-5 м, ширина 0,3-0,5 м. Форма траншеи: полоса или треугольник. Если в доме пять и меньше этажей то можно, при наличии желания и некоторых материальных средств, создать для одной или группы квартир заземление типа TT, т. е. сделать отдельный заземляющий контур электрически независимый от N источника. О том как, и из чего правильно сделать, читайте в “Правилах устройства электроустановок”, издание 7, лучшего объяснения не найти.
Недостатком, а скорее особенностью такой схемы, является наличие двух последовательно соединенных УЗО в каждой отдельной цепи. Первого, общего, реагирующего на ток утечки 100-300 мА и УЗО для каждого отдельного потребителя или их групп, рассчитанные на ток утечки 10-30 мА.
Формулировка звучит несколько витиевато, но на самом деле в ней говорится о том, что УЗО отключит питание, не в момент пробоя фазы на корпус, а только тогда, когда к этому корпусу, уже находящемуся под напряжением, прикоснется человек т. е. образуется цепь утечки. Отсутствие заземления не означает исключения других способов обеспечения электробезопасности. ПЭУ в пункте 1.7.80. хоть и с некоторыми оговорками допускает применение УЗО.
- Неправильный способ с возможными проблемами для членов вашей семьи и только вашей бытовой техники. Всегда есть соблазн, не дожидаясь ремонта сделать защитный проводник для одной квартиры. Прикрутить к этажной шине PEN свой провод PE, протянуть его в квартиру, кинуть трёхжильный провод и всё, проблема решена. Подскажу ещё способ “быстрого решения”. Можно просто, сделать перемычку в электророзетке между N и PE.
На самом деле, подобные переделки только усугубляют проблему электробезопасности и сохранения работоспособности бытовой техники. При возникновении нештатной ситуации (обрыве нуля, изменении схемы подключения), они ничего и никого не защитят, а главное, вы не сможете предъявить материальный иск, потому что не имели права изменять существующую систему.
- Ещё один неправильный способ, но уже с вероятными рисками для здоровья не только ваших домашних, но и ближайших соседей. К моему удивлению, ПЭУ допускает использование водопроводной арматуры в качестве естественного заземлителя, но сейчас для водопровода по большей части используются полипропиленовые трубы, поэтому допускаю что, ваше так называемое заземление, вполне может заканчиваться в подвале дома или у соседа в кухне.
Ещё хуже, если неуёмная фантазия подскажет использовать в качестве заземления газовую или трубу отопления что категорически запрещено ПЭУ. Последствия могут оказаться самыми печальными, от смерти отдельного человека, до разрушения всего дома.
Во всех инструкциях современных бытовых приборов прописано, что использовать их без заземления нельзя. Поэтому заземление в квартире – основное требование безопасной их эксплуатации. Вероятность, что прибор ударит током небольшая, но она есть, когда со временем изоляция проводников внутри аппаратов становится тонкой.
В новостройках жилых комплексов проектировщики закладывают заземляющую систему, а что делать жителям многоквартирных домов старого образца, где нет заземляющих контуров. Выход один – сделать заземление в квартире своими руками.
Создание заземляющего контура
Если вы откроете распределительный щиток в подъезде, то в технологических каналах находятся четыре провода: три фазы и один ноль. То есть, защитный и рабочий нулевой контур совмещены в одном проводнике. Такая схема называется занулением и имеет буквенную аббревиатуру TN-C.
В квартиру обычно заходит два проводника по отдельности: одна фаза и один ноль, или один двухжильный кабель. При этом если открыть розетку, то в ней защитная клемма PE отсутствует.
К сожалению, эта схема заземления в старых домах еще присутствует. И это серьезная опасность для поражения током человека. Установленные в щитке автоматы реагируют только на короткое замыкание. А вот на блуждающие токи нет. Поэтому в 2003 году было принято постановление, что во всех жилых домах необходимо избавиться от TN-C и перейти на новую схему – TN-S или TN-C-S, что обозначает: система выравнивания потенциалов. То есть, необходимо во всем доме провести проводку системы заземления, а уже после, этот же контур внедрить в каждую квартиру.
Получается так, что перед тем, как сделать заземление в квартире, необходимо сделать его во всем доме. Надо подвести к общему силовому щиту дома отдельный кабель, соединяющийся с заземление в трансформаторе. Процесс этот сложный и долгий. Поэтому многие энергоснабжающие компании поступают так: они вводной нулевой проводник делят на два контура: ноль и заземление. Но перед этим, тот же общий ноль, заземляют повторно. До квартирных щитков доводятся два провода:
- PE – защитный;
- N – нулевой рабочий.
Все остальное можно сделать своими руками внутри своей квартиры. А именно, проложить провод от каждой розетки до распределительного щитка. Для этого придется штробить стены, укладывая проводку в каналы с последующей заделкой и отделкой. Можно монтаж провести открытым способом, уложив провода в короба.
Установка УЗО
Есть несколько вариантов, которые частично могут решить вопрос заземления в квартире. Один из них – это монтаж устройства защитного отключения, короче УЗО. Всей проблемы он не решает, но питающую сеть в квартире отключит, если в ней появятся утечки электрического тока.
Вот схема подключения УЗО без заземления. Сразу же оговоримся, что данное устройство можно устанавливать только в системах TN-C, потому что в других схемах ему и делать-то нечего, заземление работает. К тому же в самом УЗО всего два контакта, где не предусмотрен третий, рассчитанный на заземляющий проводник. По сути, этот прибор является своеобразным выключателем, который не только реагирует на утечку токов, но и контролирует их величину. Если величина небольшая, то прибор не отключают питающую сеть. Как только значение тока превышает допустимый, сеть моментально отключается.

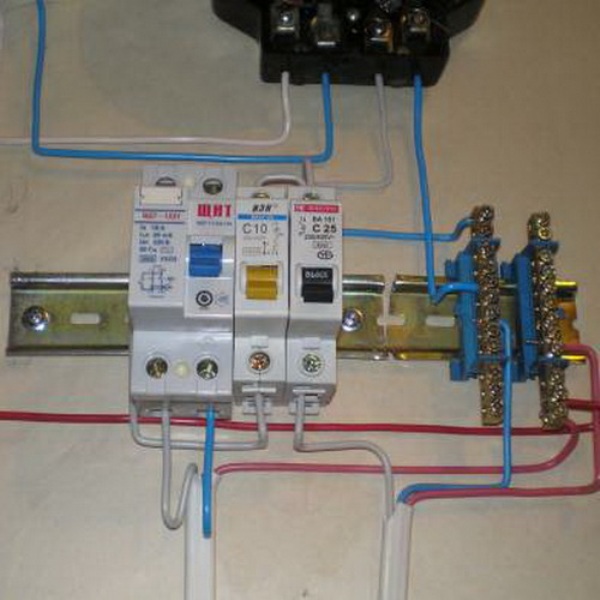

Как подключить УЗО в щитке? Он устанавливается между входным выключателем и автоматами.
Внимание! Если в квартире используются бытовые приборы мощностью больше 1,2 кВт, то рекомендуется на каждый из них протянуть отдельный питающий контур, а в щитке установить отдельный автомат и УЗО.
Теперь схема подключения:
- В приборе есть две входные клеммы и две выходные. К входной фазной клемме подключение производится от общего автоматического выключателя. К нулевой от нуля корпуса распределительного щита.
- Выходная фазная клемма УЗО соединяется с входными контактами автомата. Выходная нулевая соединяется со специальным соединяющим устройством, которое устанавливается на монтажной шине автоматов.
Теперь нужно проверить, как работает защитный аппарат. Включаете общий автомат и промежуточный, включаете УЗО. Остается только в розетку подключить какой-нибудь бытовой прибор под нагрузкой. Если защитное устройство не выбьет, то значит, все сделано правильно.
Есть на приборе кнопка «ТЕСТ». Она специально установлена, чтобы проверит аппарат до его подключения в силовую сеть. Включаете общий автомат, но не включаете промежуточные автоматические выключатели. Нажимаете на кнопку. Если прибор УЗО отключился, то он исправен.
Сборка собственного контура
Есть еще один вариант, который подойдет для жителей первых этажей в многоквартирном доме. Он полностью отвечает на вопрос, как сделать заземление в квартире. Это схема заземления в квартире основана на создание собственного заземляющего провода. Что делать необходимо?
- Сначала надо на улице вбить в землю три металлических штыря. Их можно сделать из арматуры, заточив концы. Диаметр штырей 8-12 мм.
- Расположение штырей относительно друг друга – треугольник со сторонами 1,0-1,5 м. Вбивать надо на глубину 2-3 м так, чтобы конец арматуры торчал от поверхности грунта на 3-5 см.
- Все штыри обвязываются между собой металлической лентой толщиною 2-3 мм и шириною 20-30 мм. Метод обвязки – сварка.
- Эта конструкция соединяется с распределительным щитом или металлической лентой, или кабелем сечением не меньше 5 мм².
Опасные схемы защиты
Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.
Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.
Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .
Электричество характеризуется двумя основными параметрами: силой тока и напряжением. Всем известны последствия превышения силы тока (короткое замыкание) – от выхода из строя конкретного электроприбора до пожара в квартире или на лестничной клетке. Поскольку опасность от короткого замыкания очевидна, практически в каждой квартире в распределительном щитке установлена обычная пробка-автомат. Недостаток – электричество отключается при незначительной перегрузке. Преимущество – защита от последствий короткого замыкания.
А вот превышение напряжения – скрытая опасность. Большинство электроприборов имеют либо встроенный стабилизатор, который выравнивает напряжение, либо как в случае с нагревателями перепады напряжения в пределах 30% от нормы не сказываются на их работоспособности. А куда девается остаточный потенциал от высокого напряжения?
Если прибор заземлён – уходит в грунт. Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.
Самые опасные незаземленные водонагревательные электроприборы, стиральные машины, электроплиты. Негласное правило, известное с советских времён, что около работающей электроплиты нужно стоять в обуви с резиновой подошвой и не брать металлические кастрюли двумя руками – написано кровью. Резина имеет высокое сопротивление, следовательно, поток электронов не стремится в землю через организм человека.
Естественно, это свидетельствует о ненадлежащем заземлении в те времена. Но ведь большинство проживает в тех же квартирах с той же проводкой, а современные бытовые электроприборы стали мощнее, соответственно, опаснее. Как сделать заземление квартиры в доме, сданном в эксплуатацию до 1998 года?
Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания. Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.
Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.
Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.
Заземление квартир и частных домов
Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.
А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.
Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:
- TN-S – современный способ заземления, прописанный нормативом с 1998 года;
- TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
- TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.
Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.
Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.
Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.
Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.
Этапы проведения самостоятельного заземления
Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:
- Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
- Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
- Демонтировать необходимые розетки.
- Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
- Соединить между собой все выводы к заземляемым розеткам.
- Обесточить стояк или дом.
- Подсоединить проведённое заземление к общему заземлению стояка или фазы.
- Включить подачу электричества в доме и в квартире.
Заключение
Такое заземление действенно, только если в бытовом приборе поддерживается подключение к электросети, заземлённой по схеме TN-S. Определить это можно по вилке подключения. Если она предназначена для розеток Евростандарта, значит, TN-S поддерживается.
