Количество плюсов , которыми обладает печь «Булерьян» способствует тому, что популярность её среди владельцев частных секторов, гаражей, дачных домов и других похожих сооружений за последние годы сильно возросла .
Решающим фактором выбора именно этой чугунной печи в качестве отопительного прибора различных помещений выступает уникальность конструкции устройства и высокие показатели его КПД (коэффициент полезного действия), которые составляют около 80% .
Сочетание малого расхода отопительного материала с максимальным по времени процессом горения, делает покупку печи Булерьян очень выгодным приобретением. Правда стоит такая печка не дешево (цены в магазинах стартуют с отметки в 10 тыс. руб .). При желании и умении пользоваться сварочным аппаратом изготовление печи Булерьян возможно и в домашних условиях .
Схема печи и принцип работы
Печь Булерьян во многом напоминает обычную , изготовленную по схеме . Сравнение очень поверхностное , но именно эти изделия взяты конструкторами за основу изготовления Булерьяна.
Сгорание продукта построено на принципе принудительной конвекции : сгорая, отходы реакции не удаляются через дымоход, а попадают в другую камеру, где при использовании более высоких температур происходит повторный процесс горения.
Конструкция печи имеет цилиндрическую форму, которую плотно огибают трубы, закрепленные воедино каркасом . За счет повторного процесса сгорания дров, КПД увеличивается до 80%, что позволяет экономно отапливать любые помещения малоэтажных сооружений.
Принцип работы печи Булерьян подчинён законам физики: в трубы
, расположенные на корпусе печи, попадает холодный
воздух, который под воздействием высоких
температур в печи, циркулирует
вверх по трубам и попадает
в помещение, обогревая его.
Постоянная циркуляция приводит к тому, что помещение непрерывно отапливается. Одной закладки дров (в зависимости от модели печи) будет достаточно для 6-10 часов процесса горения.
Делаем печь Булерьян своими руками
Необходимый материал
Для самостоятельного
изготовления Булерьян Вам потребуется
:
- Листовой металл и использованный газовый баллон ;
- Трубы металлические нужного диаметра (5 – 6 см .);
- Сварка ;
- Приспособление для изгиба труб (тругогиб );
- Рабочий инструмент : молоток, электроды, ножницы по металлу, резентовые перчатки, болгарка.
Этапы работы
Рабочий процесс разбивается на этапы :
- Подготовка методом изгиба нужного количества труб;
- Монтаж устройства для сбора конденсата и отвода дыма;
- Изготовление дверей и заслонок;
- Подготовка составляющих для изготовления каркаса из труб с последующим монтажом на конструкцию печи;
- Проверка печи для дальнейшей эксплуатации.
Советы по подбору материалов для Пеллетного котла и его сборке в этой статье:
Для изготовления печи в домашних условиях лучше всего использовать готовые чертежи с размерами . Самостоятельные изменения размеров с целью улучшения работоспособности прибора может только ухудшить качество сборки и отразиться на эксплуатации печи.
Начинать
изготовление нужно с подготовки
необходимого количества
труб (наиболее выгодное количество от 8
до 10 штук

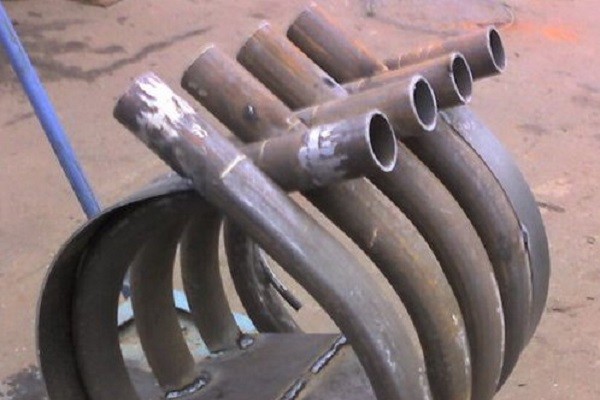

). От трубы отрезают куски (8 или 10) длиной 1,2-1,4 м
и под определенным радиусом (например, под углом 80º) выгибают их специальным приспособлением - трубогибом.
Обратите внимание: укладку подготовленных труб производят в шахматном порядке друг на друга, с разворотом изгибов в разные стороны.
Во внутреннюю часть
корпуса в горизонтальном направлении монтируется (вваривается) поддон
. Для исключения
попадания дыма в помещение изготавливается Т – образная труба
, в нижней части которой монтируется кран
для перекрытия. Периодически открывая кран, удаляют
скопление конденсирующей влаги в печи.
Далее устанавливается заслонка
, в задачу которой входит контроль
тяги и удаление
угарного газа через дымоход. Затем, нужно подготовить передние двери
, предназначенные для поддувала
конструкции, которое также будет оборудовано заслонкой
, наглухо перекрывающей доступ
кислорода.
Вам может быть интересна статья о преимуществе и устройстве печи на солярке:
Передняя дверь самая сложная часть конструкции, она должна герметично прилегать к печи. На нее приваривают два кольца различных в диаметре, но с небольшой разницей. В полученный зазор между кольцами плотно набивается асбестовая ткань или нить. Во внутреннее кольцо устанавливают заслонку . Дверь должна иметь хорошо фиксированный замок . Заднюю стенку изготавливаем аналогичным способом.
Следующий этап
– изготовление трубчатого каркаса
. Для этого, в заготовке проделывают небольшие отверстия и устанавливают в них трубы, которые приваривают к инжекционным трубкам. Их задача - обеспечение взаимодействия конвекционных элементов и топки. С помощью перегородок
из стальных перемычек сваривается каркас. Из листовой стали вырезаются полоски
шириной 6 – 8 см
, которые потом приваривают к трубам.
В качестве готовой топки можно использовать разрезанный по нужным размерам газовый баллон . Некоторые умельцы совершенствуют конструкцию, устанавливая на корпус водяной контур . О принципах работы печи Булерьян с водяным корпусом подробно рассказывает
Осталось прикрепить ножки
к уже готовому каркасу печи и установить
на её корпус переднюю дверь. После зачистки и косметической шлифовки поверхности конструкция готова к установке. Перед началом работы печи не забудьте протестировать
устройство. Как это сделать будет рассказано ниже.
В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м 3 . Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.
Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы. На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.
Для печи Булерьян используют такие виды топлива:
- торфяные брикеты;
- дрова;
- различные отходы бумажной и деревообрбатывающей промышленности.
Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.
Как работает печь Булерьян?
Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.
Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).
Установка печи
Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.
Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.
Эксплуатация печи
В процессе эксплуатации необходимо следовать таким правилам:
- Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
- Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
- Регулируем интенсивность горения и температуру заслонкой-регулятором.
- Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.
При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.
Печь Булерьян своими руками: пошаговая инструкция по созданию
Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.
Необходимые материалы и инструмент для работы:
- жаропрочная котловая сталь (4 мм) размером 1х2 метра;
- сталь толщиной 6 мм, размер 0,7х0,4 метра;
- труба диаметром 110 мм и длиной 4 метра;
- еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
- фурнитура металлическая (петли, ручки, запоры);
- трубы 350 мм;
- болгарка со всеми необходимыми кругами.
На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.
В том месте, где будет установлена печь, подготовим под нее кирпичную площадку или настилаем лист стали. Это необходимо для защиты пола от возможного возгорания.
Берем трубу диметром 5-7 см., разрезаем болгаркой на участки по 1,2 м. и сгибаем каждый их них на станке (принимаем диаметр 225 мм или 80 градусов).
Используя сварочный аппарат необходимо соединить трубы между собой в шахматном порядке, а полученный «скелет» сварить между собой. Концы труб должны смотреть наружу. Очень удобно перед сваркой подготовить каркас из металлических профилей, сваренных между собой, который будет удерживать трубы и позволит наиболее точно произвести работы.
Вставляем трубы в каркас и соединяем их края сварочным аппаратом.
Вытаскиваем трубы из каркаса-опоры. Во внутреннее пространство «скелета» привариваем отрезки металлических уголков, которые будут удерживать перфорированный металлический лист и дополнительно укрепят конструкцию.
Производим монтаж конвекционных труб, которые будут сообщаться с топливником в процессе работы печи и обеспечивать доступ кислорода. В два передних «ребра» печи нужно вставить тонкие патрубки.
Делаем два надреза с внутренней стороны каркаса и вставляем инжекционные трубки. Герметично завариваем отверстия.
Пустоты между «скелетом» печи нужно заварить полосовой сталью. Производим измерения, чертим полосу на бумаге, вырезаем болгаркой из стали, привариваем каждую полосу между трубами.
Далее делаем «лабиринт» для дожигания газов. Для этого, вновь используя чертеж и картонное лекало, вырезаем две металлических пластины, одна из которых не будет доставать до передней дверцы, вторая – до задней. Расстояние между пластинами около 5 см.
Изготовление передней стенки, дверцы и замка с эксцентриком лучше доверить опытному токарю, так как своими руками тяжело сделать эту деталь конструкции.
Чтобы вырезать переднюю и заднюю стенки, следует подготовить лекало из картона, по нему произвести разметку на стали и вырезать обе детали болгаркой.
На задней стенке топки вырезаем круглое отверстие под дымоотводящий патрубок и привариваем туда отрезок трубы. К этому отрезку будем подключать дымоход.
Сам дымоход делается Т-образной формы с шиберной задвижкой. В трубе, которая будет располагаться вертикально, вырезаем отверстие, к которому перпендикулярно привариваем еще один отрезок трубы. Внутрь устанавливаем задвижку.
Для этого просверливаем в стенках два небольших отверстия, сквозь них продеваем металлический пруток. Отгибаем один конец прутка под углом 90 градусов. Внутрь к прутку привариваем металлический круг (1/4 круга отрезаем болгаркой), размер принимаем чуть меньше внутреннего диметра трубы.
Дверцу делаем круглой формы. Под нее в передней стенке вырезаем отверстие и ввариваем петли (их можно изготовить из полых трубок и подходящих по размеру стержней). На самой дверце устанавливаем патрубок с задвижкой-шибером (аналогично шиберу на дымоходе, но полностью перекрывающей патрубок при повороте стержня).
На стенке печи и на дверце монтируем уплотнители (две полоски стали сгибаем в окружность и привариваем соответственно к дверце и к стенке таким образом, чтобы две детали плотно входили одна в другую).
Замок дверцы представляет собой петлю и задвижку с рукояткой, которая цепляет петлю при повороте рукояти. При этом дверь печи плотно прижимается к передней стенке печи.
Видео инструкция по сварке печи Булерьян своими руками в домашних условиях
Свернуть
Анонс: Статья поможет разобраться в сложностях изготовления Булерьяна своими руками из различных материалов: профильной или круглой трубы, газового баллона, листов металла. Так же в ней рассматриваются основные правила эксплуатации печей долгосрочного сгорания топлива.
Устройство будущей печки
Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.
Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.
Конструкция печи Булерьян состоит из нескольких частей:
- Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы;
- Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения;
- Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы);
- Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы;
- Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
- Инжекторы – трубки, отвечающие за подачу вторичного воздуха;
Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.
Варианты изготовления
Сегодня известны два варианта изготовления печи Булерьян, основанных на том из каких материалов они исполнены: из профильных и изогнутых труб или из газового баллона. Каждый вид системы имеет свой КПД и различается по сложности реализации:
- Из профильной трубы. Система Булерьян из профильной трубы – это простая конструкция, обеспечивающее эффективное отопление небольших помещений: гаража, теплицы, сарая или небольшого спортзала. Несложная в изготовлении печь, может быть сделана любым сварщиком из подручных материалов.
- Из газового баллона. Благодаря тому, что практически в каждом частном дворе есть старый газовый баллон, данный тип печи изготавливается довольно часто. Отличное решение для дачного домика или гаража, а благодаря форме баллона, появляется возможность реализовать интересные дизайнерские идеи.
Печка Булерьян своими руками изготавливается просто, не важно какой её тип вы решили сделать самостоятельно. Выбор зависит от возможностей мастера, наличия материала и умений хозяина.
Булерьян из профильной трубы
Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.
Схема и чертеж
При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные .
Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.
Материалы
Для изготовления печи Булерьян необходимы следующие материалы:
- Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
- Листы железа толщиной 5 мм для обшивки скелета конструкции;
- Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
- Отрезок трубы для дымохода не менее 120 мм;
- Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);
Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.
Иинструменты
Для успешной и удобной работы необходимы следующие инструменты:
- Болгарка и диски по металлу;
- Сварочный аппарат;
- Измерительные приборы – угольник, рулетка, линейка;
- Трубогиб – при необходимости;
- Маркер для разметки.
Пошаговая инструкция
Пример конструкции
Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:
Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:
Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.
Булерьян из газового баллона
Упростить процесс изготовления можно если использовать в виде основной камеры сжигания старый газовый баллон:
Конструкция из газового баллона
Если понять смысл работы печки длительного сгорания топлива, то в изготовлении булерьянов можно использовать не только баллон, но и другие подручные материалы, для производства металлических конструкций.
Схема и чертеж, размеры
По сути самодельная печь Булерьян из газового баллона изготавливается таким же образом, как и печь длительного сгорания из листов железа, но отличием является то, что основная камера сгорания уже готова и её не нужно делать с нуля.
Чертеж выше подробно показывает схему конструкции с указанием всех размеров. Примите их во внимание чтобы правильно изготовить печь Булерьян своими руками.
Материалы
Кроме газового баллона потребуются круглые или профильные трубы диаметром 80 мм и лист железа для изготовления дверцы толщиной 5мм.
Инструменты
Для изготовления конструкции из газового баллона потребуется тот же перечень инструментов что и в случае сбора конструкции из листов и профиля:
- Сварочный аппарат и электроды;
- Шлифовальная машина или болгарка, диски по металлу;
- Измерительные инструменты – рулетка, линейка, уголок;
- Трубогиб;
Пошаговая инструкция
- Используя железный лист, вырезается подходящая заготовка и наваривается перегородка для создания второй камеры сгорания.
- Затем делается отверстие для трубы диаметром 120 мм и наваривается дымоход с таким диаметром.
- Сверху баллона, который теперь является камерой сгорания, навариваются заготовки из круглых или профильных труб, в которых и происходит нагрев воздуха.
- Затем привариваются петли и устанавливается дверца печи.
Облагораживание и модернизация
Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.
Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:
Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.
Разводка тепла по комнатам дома
Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:
Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.
Улучшение внешнего вида
Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.
Все каналы печки спрятаны
Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:
Кирпичная стена
В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:
Булерьян под камин
Переделка буржуйки под жидкое топливо
Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.
Установка водяного контура
Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.
Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.
Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:
Правила эксплуатации
Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:
- Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
- Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания;
- Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива;
- Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы;
- Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться;
- Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно;
Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени.
Вывод
Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.
Из чего будете мастерить булерьян?
Профильная труба Газовый баллон
←Предыдущая статья Следующая статья →Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства значительно выше, да и сфера применения шире.
Модели промышленного производства пользуются достаточно широкой популярностью, но изготовив печь булерьян своими руками, можно обеспечить теплом гараж, подсобное строение, а то и небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутимая.
В подготовленной статье вы найдете всю необходимую информацию для сооружения отопительного агрегата. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работ, а также приведем пошаговую инструкцию по изготовлению самоделки.
Кроме того, в статье приведены практичные советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективный и безопасный обогрев небольшого помещения.
Принцип работы Булерьяна по своему гениален. Здесь сочетаются особенности работы печи длительного горения и конвекция воздушных масс через специальные трубки. Эти элементы позволяют сразу же визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена таким образом, чтобы топливо сгорало медленно.
Изюминка конструкции – трубки для воздуха. Они интегрированы в корпус топочной камеры и представляют собой его часть. Верхний и нижний срез этих трубок остается открытым.
При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла, чтобы снизить теплопотери
Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня.
Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет разогреваться поверхности до опасного уровня. В результате обжечься, прикоснувшись к печи Булерьян, гораздо сложнее, чем при контакте с поверхностью буржуйки.
Обогревать таким способом можно не только воздух, но и воду. Для этого придется соединить печь Булерьян с теплообменником, через который будет проходить .
Перемещение воздушных масс через воздуховоды, расположенные на боковых стенках корпуса, осуществляется естественным образом: холодный воздух поступает снизу, горячий – перемещается вверх
Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве сначала производится розжиг, во время которого дрова подкладываются постепенно малыми порциями до тех пор, пока камера не будет заполнена. После этого остается только загружать в топку дрова каждые 12 часов.
В топке осуществляется процесс медленного сгорания древесины, который проходит в два этапа, как и в других котлах этого типа. Сначала топливо медленно сгорает при малом количестве кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.
Второй этап заключается в сгорании этой газово-воздушной смеси, которая выделяет большое количество тепловой энергии.
Заводские характеризуются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном горении древесины. КПД печи Булерьян благодаря реализации этой технологии составляет около 80%.
Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, чего вполне достаточно даже для просторных помещений.
Как это устроено
Печь Булерьян состоит из таких элементов как:
- топочная камера, сформированная из согнутых трубок и полосок металла;
- вторичная камера сгорания;
- задняя стенка;
- передняя стенка;
- дверца для загрузки топлива;
- патрубок для дымохода;
- зольник;
- инжектор;
- шибер дымохода;
- регулятор мощности;
- поддувало и т.п.
Заднюю стенку делают из двух листов металла, разделенных небольшим пространством. Это предохраняет часть корпуса устройства от разогрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания производится дожиг горючих газов, образовавшихся во время тления топлива в первичном отделе топочной камеры.
Перед началом работ по изготовлению печи Булерьян своими руками следует подробно изучить ее конструкцию и принцип работы (+)
На передней стенке помимо дверцы имеется ручка, с помощью которой регулируется количество воздуха, поступающее в камеру. Шибер дымохода выполняет подобные функции. Можно применять только один из этих элементов для управления процессом горения, или же использовать их одновременно.
Размеры зольника, т.е. емкости для сбора золы, невелики, и это вполне оправданно. Если печь Булерьян правильно запущена, то в процессе работы дрова будут сгорать практически полностью, поэтому золы будет получаться минимальное количество или же ее не будет вовсе.
В переднюю дверцу монтируется несколько важных элементов. Ее собирают отдельно и затем навешивают с помощью приваренных металлических петель.
Ради увеличения эффективности устройства некоторые производители закрывают печь Булерьян двойным корпусом. Это не обязательный, но желательный элемент в конструкции.
Если в наличии имеется достаточно листового металла, по окончании основной сборки печи можно приварить сверху на трубки изогнутые элементы, которые скроют трубчатые “ребра” и сделают устройство более безопасным.
Процесс самостоятельного изготовления
Учитывая не самую простую конструкцию устройства, имеет смысл заранее составить чертеж печи Булерьян или найти готовый проект, например, в интернете. Придется много резать и варить листовой металл, для чего необходим сварочный аппарат и навыки работы с таким оборудованием.
Для успешного раскроя металла специалисты рекомендуют использовать лекала.
Для раскроя деталей из листового металла рекомендуется использовать картонные лекала, чтобы точно выдержать размеры и конфигурацию элементов
Основной материал для изготовления печки Булерьян – листовой металл толщиной 5-6 мм и металлические трубы с примерно такой же толщиной стенок и наружным диаметром 50-60 мм.
Чтобы придать трубчатым элементам нужную конфигурацию желательно использовать . Для проверки положения отдельных элементов относительно друг друга, используют строительный гидроуровень.
Для нормального протекания рабочего процесса понадобится еще ряд приспособлений и материалов:
- электроды к сварочному аппарату;
- рулетка;
- маркер;
- струбцины;
- угольник;
- линейка;
- шлифовальная машина.
Начинают обычно с раскроя металла и нарезки труб. Затем остатки металла убирают, а отдельные элементы сваривают между собой, постепенно собирая печь.
Нужно нарезать необходимое количество трубок (например, восемь штук, зависит от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают на радиус 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенки, дверцы, регуляторов и полос для корпуса.
Трубки для боковых стенок печи Булерьян нужно уложить на ровной поверхности и зафиксировать их положение с помощью деревянных брусьев
Оставшийся металл используют для изготовления элементов дверцы, зольника, патрубков и т.п. Отдельно делают заготовки для V-образной камеры. Полосы металла для корпуса нарезают шириной немного больше, чем наружный диаметр трубок. На концах делают овальные надрезы, чтобы можно было приварить их вплотную к трубкам.
Боковые воздуховоды соединяют в местах соприкосновения с помощью сварки, затем внутри устанавливаю V-образный поддон, чтобы отделить вторичную камеру сгорания
Входной и выходной патрубки можно также выполнить из полосок листового металла, согнув их в кольцо. Альтернативный вариант – просто отрезать куски подходящей длины от металлической трубы. Но ее диаметр должен быть больше, чем у конструкции, которая использована для корпуса устройства.
Сборку устройства начинают с трубок. Согнутые правильным образом элементы нужно уложить в шахматном порядке таким образом, чтобы задняя сторона конструкции оказалась внизу, а передняя – сверху.
Чтобы трубы находились в правильном положении, используют деревянные бруски с толщиной, равной внешнему диаметру металлических элементов.
Согнутые полоски металла прикладывают к боковым трубкам и сначала прихватывают сваркой в некоторых местах, а затем выполняют сплошной сварочный шов
Если трубы отрезаны и согнуты правильно, на ровном основании выложить такую “пирамиду” удастся без особых проблем. После этого следует сварить трубы друг с другом в местах соприкосновения.
Получившуюся конструкцию теперь можно перевернуть и приварить в пространстве между “ребрами” V-образный поддон. Он отделит первичную камеру сгорания от вторичной. В одной из трубок передней стенки следует сделать инжектор для подачи воздуха во вторичную камеру сгорания.
В боковой трубке делают отверстие, в которое приваривают узкий инжектор, чтобы обеспечить приток воздуха во второй отдел камеры сгорания
После этого можно продолжить формирование корпуса печки, приварив к ребрам выкроенные ранее полоски металла. Оптимальным считается вариант, когда примерно две трети диаметра трубы утоплены внутрь корпуса, а снаружи остается третья часть этих элементов. С изготовлением передней стенки печки придется повозиться.
В передней стенке печи Булерьян делают достаточно просторное отверстие под загрузочную дверцу, к которому приваривают небольшой бортик
В заготовке для дверцы сначала делают отверстие для поддувала. К нему приваривают патрубок, в котором будет установлена заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.
Для заслонки нужно вырезать круглую деталь, диаметр которой в точности соответствует размерам патрубка. К заслонке приваривают штырь. После этого в патрубке по оси проделывают отверстие, в которое и вставляют этот штырь.
Если элементы печи Булерьян раскроены и уложены правильно, готовый корпус будет выглядеть аккуратно. Во время сборки нужно контролировать положение каждой детали с помощью строительного уровня
В заготовке для передней стенки делают отверстие под дверцу. К нему по окружности приваривают узкую полоску металла.
К самой дверце нужно приварить две таких полоски металла, одна по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделано в соответствии с чертежами, то “воротник” на передней стенке точно войдет в зазор между краями дверцы.
На круглой дверце делают два бортика, между которыми должен точно входить бортик, приваренный к передней стенке печи Булерьян
В это пространство рекомендуется уложить асбестовый канат, чтобы обеспечить максимальную герметичность при закрывании дверцы. Теперь нужно приварить к дверце ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку – с другой.
Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, которая важна в процессе длительного горения дров.
Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество воздуха, поступающее внутрь, чтобы установить оптимальный режим работы устройства
Неопытному мастеру лучше заказать этот элемент у профессионального токаря. На корпусе печи также монтируют петли и металлический штырь для защелки.
Теперь приваривают двойную заднюю стенку с отверстием под патрубок для дымохода. Этот элемент сначала прикладывают к готовой конструкции, чтобы убедиться, что его контуры точно совпадают с очертаниями скрепленных между собой труб.
Чтобы размеры дверцы точно соответствовали параметрам отверстия на передней стенке, рекомендуется сначала приварить все необходимые элементы дверцы и “примерить” к ней размеры бортика загрузочного отверстия
На этом этапе можно без особых проблем отрезать лишнее. Это относится и к другим элементам – перед сваркой их проверяют на совпадение и корректируют, если необходимо. Теперь печь почти готова. Нужно приварить к корпусу четыре ножки. Их можно сделать из согнутых отрезков толстой проволоки.
Изготовление эксцентриковой защелки для дверцы печи Булерьян требует большой точности, лучше заказать этот элемент у хорошего мастера
Ножки приваривают к передней и задней стенке корпуса. Готовое устройство устанавливают на ровное и прочное основание, укрытое огнестойкими материалами: асбест, ровный шифер, керамическая плитка и т.п.
Стены вокруг печи тоже не помешает защитить от воздействия высоких температур.
Ножки для корпуса печи Булерьян можно изготовить из очень толстой проволоки или согнутых тонких трубок. Важно придать устройству устойчивость и правильное положение
Теперь к патрубку дымохода присоединяют трубу и закрепляют ее муфтовым соединением. При этом трубы устанавливают в положение против направления движения газов, хотя производитель и рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.
Металлические петли для дверцы печи Булерьян не сложно изготовить самостоятельно из подручных средств и приварить в необходимом месте
“Неправильная” установка обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.
По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности
Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.
Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.
Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.
Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.
В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или . Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать.
В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.
Выводы и полезное видео по теме
Реальный опыт изготовления печи Булерьян из подручных материалов можно посмотреть здесь:
Самостоятельное изготовление такого устройства – не самая простая задача. Но в результате получается высокопроизводительный и удобный отопительный прибор. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически неограничен.
Поделитесь с читателями вашим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.
Печь «Булерьян» часто называют печью без недостатков. И это действительно так. С одним лишь исключением, которое не касается конструкции, производительности или экономичности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно придумать, куда его девать. Все. Больше недостатков нет.
Конструкция и принцип работы «Булерьяна»
Этот отопительный агрегат разрабатывался специально для мобильных бригад канадских лесорубов, которые в сезон (зимой) кочуют с места на место. Потому изначально предъявлялись высокие требования к безопасности и эффективности: печь должна за считанные минуты нагревать помещение. При этом никакой сложной настройки и регулировки, возможность обжечься должна сводиться к минимуму, попадание в помещение угарных газов должно быть невозможным. Ко всему еще - небольшой вес. Вот такой вот набор. И нужно сказать, что «Булер» (одно из названий этой конструкции) полностью им соответствует, за что канадским инженерам-теплотехникам нужно сказать огромное «спасибо».
Конструкция печи «Булерьян» - много интересных и эффективных решений
Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидного (в поперечном разрезе) в агрегатах для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. Они большей частью находятся внутри корпуса, выступая из него лишь на 1/3. Это сделано для оптимальной теплоотдачи: воздух в нижние трубы засасывается холодный, продвигаясь по трубам нагревается и выходит уже горячим. В фазе активного горения на выходе может быть 120 о С или чуть выше. В минуту перекачивается от 4 до 6 кубов, так что помещение греется действительно быстро.
Топка разделена на 3 части. Сверху и снизу отделены по ¼: внизу стоят колосники из чугуна или решетка из толстой конструкционной стали (не менее 4 мм толщины). Верхняя четверть топки отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка установлена горизонтально и не доходит до дверцы примерно на ¼ часть длины. В этой вторичной камере происходит частичное догорание газов, выделившихся при горении древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому сгорание топлива неполное (пока). Но в печи происходит не весь процесс, оставшаяся часть газов догорает в трубе.
Дверца широкоформатная, прилегание - герметичное, на ней расположен патрубок со встроенным поворотным дросселем, который играет роль поддувала. Регулируя его положение, изменяют интенсивность горения. Некоторые производители снабжают этот дроссель шкалой с нанесенной градацией в градусах.
Но это не все особенности. Основная состоит в том, что часть продуктов горения древесины происходит в трубе. Из верхней части топки недогоревшие газы выходят в горизонтальный участок дымохода, длиной до 1 метра. Этот участок для «Булерьянов» обязателен, в нем немного притормаживается горение газов, они немного остывают. Затем дымоход поворачивает вверх. И тут у оригинальных Bulerjan стоит экономайзер - устройство, которое завершает процесс дожига пиролизных газов. С ним КПД печи находится в районе 80%, а без - около 60%, что тоже неплохо, но… В участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газов. Горение не постоянное, а периодическое: то вспыхивает, то затухает.
Для получения такого эффекта трубу тщательно утепляют. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовую вату, минеральный картон и т.п. слой 3-5 см в зависимости от характеристик материала). Не до конца остывшие в горизонтальном участке трубы газы, попадают в это участок, где из-за хорошей теплоизоляции скапливается большое количество тепловой энергии. Температура газов повышается, они вторично разгораются. Вспыхнувший газ увеличивается в объемах, но из-за ограниченного объема закупоривает просвет трубы. Образуется пробка из газов. Все газы догорают, остывают и рассасываются. Затем процесс повторяется. Его интенсивность и частота зависят от качества дров и положения дросселя. «Булерьян» сам подстраивается под эти параметры без дополнительных регулировок.
На выходе из топки установлена шиберная заслонка для регулирования интенсивности тяги. Диаметр шибера меньше диаметра дымохода примерно на 10-20%. Из диска заслонки вырезан сектор размером примерно в четверть окружности. Эта заглушка приварена к металлическому стержню, при помощи которого и крепится подвижно к трубе. Вот этим шибером и дросселем на дверце выставляется режим горения. От топлива и их положения зависит то, как часто «пыхает» печь.
Стоит согласиться, что устройство «Булерьянов» оригинально и целесообразно во всем. Очень интересные и необычные решения и обеспечили этим печам высокую популярность. Причем, даже без последнего дожига в трубе, устройство используют, и не жалуются: ее эффективность гораздо выше, чем воздухогреек других конструкций. К этому прибавляется еще и высокая безопасность: даже оставив открытой дверцу угореть невозможно. Так же, как и обжечься о раскаленный корпус: в нормальном рабочем режиме его температура всего 50-60 о С, чего для ожога явно недостаточно.
Как правильно топить
Основной режим работы «Булерьяна» - режим тления (дров, пеллет, щепы, брикетов). Интенсивное горение - только в первое время для быстрого нагрева помещения. Если горение постоянно будет активным, металл быстро прогорит: не для такого режима она создавалась.
Для начала печь требуется разжечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. главное требование - сухое топливо, горящее с высокой скоростью. Объем закладки - на 20-30 минут горения. Тут нужно приноровиться: топливо должно превратиться в угли в то время, когда помещение почти полностью прогрелось.
Огонь зажигают при открытой заслонке и дросселе, дверцу закрывают. Горит топливо активно и помещение греется быстро: в это время через четыре трубы в минуту проходит от 4 до 6 кубов воздуха, а температура на выходе - в районе 140 о С. Так что даже на приличное помещение много времени не понадобится.
За процессом нужно наблюдать: через стекло в дверце или через открытый дроссель, правда, второй способ очень неудобный. Когда топливо превратиться в угли, в топку подкидывают крупно нарубленные дрова. Можно и целые чурбаки, только протолкните… Можно заложить брикеты. Что использовать нельзя, так это уголь. Не рассчитана печь на такие температуры. Буллерьяны - это чисто дровяная печь.
Теперь дроссель выставляете в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (открытой остается ¼ от сечения дымохода). При таком положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, разогретый до 60-70 о С, а корпус печи при этом имеет температуру около 50 о С.
Как не нужно топить: не нужно «разгонять» печь до супер высоких температур. И дело не только в том, что металл прогорит. Просто при такой конструкции большая часть тепла воздуху через нагревательные трубы не передаться: его теплопроводность ограничена. А весь излишек просто улетит через дымоход на улицу. Потому производитель категорически не советует использовать уголь или кокс: пустая трата средств, да к тому же и оборудование быстро выйдет из строя, а завод претензий не примет - нарушены условия эксплуатации.
Установка «Булерьяна»
При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:
- деревянные неоштукатуренные - не менее 1000 мм;
- слой теплоизолятора 7 мм, а сверху металл 1 мм - расстояние 500 мм;
- негорючая штукатурка слоем 25 мм и керамическая плитка - 700 мм;
- одинарная кирпичная кладка (55 мм) - 500 мм;
- двойная кирпичная кладка (110 мм) - 300 мм;
- щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену - расстояние до стен 300 мм.
Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания - на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты. Другой тип негорючего основания - металлическая подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.
Правила установки «Булерьянов» на горючем полу
При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы). Труба дымохода может быть:
- Кирпичной. Толщина стенки 120 мм.
- Бетонной со стенкой 60 мм.
- Металлической (в том числе и сэндвич).
Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота - 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 - выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать
Разрешены оба способа выведения дымохода - Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота дымохода над коньком - не менее 0,5 м.
Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками - дело возможное.
Модели
Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.
Украинский вариант. «Буллеры»
Технические характеристики печей конвекционного типа «Булерьян» этого производителя сведены в таблицу.
Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)
Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.
Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики - те же.
Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)
Как отапливать несколько комнат
Котлы длительного горения «Булерьян» можно использовать для обогрева нескольких комнат. Для этого не обязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и тепловую камеру. Такая система воздушного отопления ничуть не менее эффективна, чем водяная, а средств и времени на ее организацию требует в разы меньше.
Собираете тепловую камеру, как показано на рисунке. Использовать можно оцинкованные профили для гипсокартона и листы оцинковки. Из профиля собираете каркас. В листах оцинковки прорезаете отверстия под решетки и дверцу ревизии, потом их крепите к каркасу. Снаружи оцинковку укрываете теплоизоляцией (маты минеральной ваты). Далее камеру можно декорировать или нет - по желанию.
К верхним выходам для нагретого воздуха подсоединяют воздуховоды. Они могут быть сделаны из гипсокартона, а можно использовать металлические трубы соответственного диаметра или квадратные, как в стандартных воздуховодах.
Это решение гораздо эффективнее, чем надеть гофру на теплообменные трубы. В тепловой камере вы собираете все тепло от печи, а потом раздаете его по воздуховодам. Вообще, конструируя или планируя систему, учтите, что чем короче воздуховоды, тем эффективнее будет обогрев.
Есть один нюанс: некоторым очень хочется приспособить эту печь для водяного отопления. У «Бренерана» и некоторых других производителей подобных печей даже есть «Аква» варианты. Но сам принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов большим не будет. Если хотите водяное отопление - покупайте обычный водогрейный котел, или . Это будет более эффективно.
