Как правильно штробить стену под проводку своими руками. Как правильно сделать штробы под проводку – инструкция в картинках Глубина штробы под проводку в кирпичной стене

Электричество сегодня - это неотъемлемая часть жизни, поэтому невозможно представить себе дом или офис без приборов, питаемых этой энергией. Но как провести и замаскировать провода на стене так, чтобы скрыть их от посторонних глаз и не портить вид интерьера. Здесь в помощь мастеру приходит штробление стен под проводку. И стоит рассмотреть, как штробить стены под проводку без пыли правильно, учитывая материал, из которого изготовлены конструкции.

Основные требования к выполнению работы

Какие требования и рекомендации стоит учесть в процессе штробления стен под проводку? Первое, что требуется от мастера, приступающего к работе, это составить план электропроводки помещения. В него необходимо включить точки входа и выхода кабеля, расположение розеток и борозд для проводов. При этом стоит учесть обязательные условия:

согласно нормативным требованиям штробить несущие конструкции недопустимо;
поскольку в панельных домах несущими являются все стены, этот процесс возможен только для небольших перегородок;
штробить потолок также запрещено, особенно если речь идёт о железобетонных перекрытиях;
штробы под проводку допустимы в вертикальном или горизонтальном направлениях;
диагональное расположение проводов возможно только в стене, расположенной под углом;
расстояние канала до потолочного перекрытия не может быть меньше 15 см;
расстояние от газовой трубы должно быть более 40 см;
глубина штробы не может превышать 25 мм.

Если речь идет о реконструкции системы электроснабжения, прежде стоит найти места прокладки старой проводки, чтобы в процессе работы случайно не наткнуться на неё.

Для этого предварительно стоит снять обои и проверить поверхность отверткой-индикатором. После завершения работы не забудьте сфотографировать новую схему, чтобы учесть расположение проводов при необходимости вбить в стену гвоздь.

И, поскольку работа с некоторыми инструментами сопровождается сильным шумом, стоит начинать деятельность так, чтобы не мешать соседям. В противном случае можно заработать негативную репутацию среди людей, живущих рядом.

Если предстоит штробление кирпичной стены, стоит спланировать прокладку проводки по шву. Цементный раствор, используемый как связующее вещество между кирпичами, которые образуют стеновую кладку. можно штробить под электропроводку зубилом и молотком. Количество пыли в этом процессе такой работы будет минимальным.

Для использования перфоратора необходимо учесть несколько факторов: мощность больше 600 Вт, функции регуляции оборот и реверсного вращения. Прибор должен иметь ударный режим при сверлении и самозажимной патрон. Поскольку, чтобы сделать штробу, будет необходимы сверла разных диаметров, перфоратору нужно поддерживать диаметры от 0.5 до 12 мм.

Перед тем, как проштробить стену из кирпича, будет хорошо нанести разметку, чтобы во время выполнения работы не уйти в сторону. Перфоратор следует держать строго вертикально и не сильно давить на стену. Всё это поможет избежать быстрой поломки прибора.

При работе на кирпичной стене сверло может сильно нагреться, а высокая температура может привести к быстрому его затуплению. Чтобы этого не произошло, можно периодически опускать сверло в ёмкость с водой. Но стоит следить, чтобы жидкость не оказалась в самом электромоторе.

Если на кирпиче заметна черная пыль, это означает, что его обжиг происходил дольше положенного. Такие кирпичи необходимо штробить на малых оборотах перфоратора с использованием ударного режима.

Если требуемая ширина штробы 15 мм, не стоит сразу использовать насадку данного диаметра. Для начала работы необходимо взять сверло 4-6 мм.

После получения нужной глубины отверстие следует расширить 8-мм насадкой и постепенно довести его до нужных размеров. Имеющиеся неровности можно убрать при помощи стамески.

Особенности работы с бетоном, древесиной и газобетоном

При штроблении бетонной стены главным является защита арматуры. Любое её повреждение может снизить прочность материала и разрушительно сказаться и на ремонте, и на помещении.

В процессе работы бетон создает много пыли, поэтому до того, как штробить бетонную стену, стоит принять меры, чтобы защитить уязвимые части тела: глаза и органы дыхательный.

Работа перфоратором в таких условиях возможна в ударном режиме. Вместо штробореза можно использовать болгарку с алмазными или турбо-алмазными дисками до 125 мм. Не стоит сразу углубляться в стену на нужное расстояние. Для начала лучше соотнести болгарку с прочностью бетонных стен, чтобы не сломать инструмент перенагрузкой. И только после этого есть смысл выполнять заданную глубину.

При устройстве штроб в деревянной стене не стоит использовать перфоратор. Для работы с этим материалом используют стамеску и циркулярный диск по дереву.

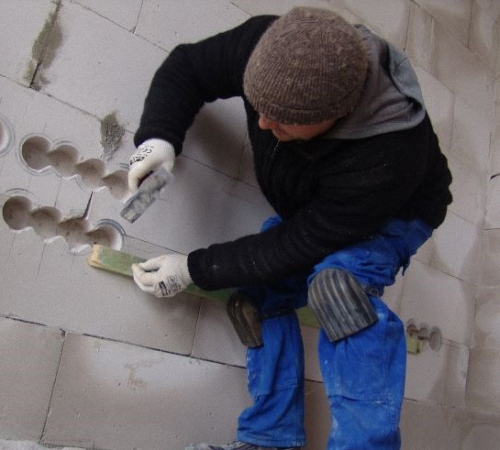

Чтобы проштробить стены под проводку в газобенном блоке, стоит выбрать штроборез для работы с пенобетоном. В его конструкцию входит специальная трубка для отвода и сбора пыли. Вместо него можно использовать болгарку с циркулярной насадкой, но грязи в процессе работы будет больше.

Чтобы обеспечить штробление стен без пыли, поверхность иногда смачивают водой, но это усложняет работу. Выбор специальных инструментов, чем штробить стену, не решает проблему полностью. Чаще для уборки помещения используют бытовой или строительный пылесос.

Как правильно сделать гнездо под розетку

Кроме проводов важной частью электросистемы являются розетки, выключатели и распределительные коробки. Выемки для этих приспособлений в стене или перегородке необходимо выполнять с учетом следующих факторов:

сначала нужно пробурить отверстие по центру предполагаемого отверстия диаметром не больше 10 мм;
при помощи коронки следует обозначить контуры гнезда для розетки;
после можно начинать делать дырку заданной глубины;
если в процессе работы оголилась арматура, лучше убрать розетку в другое место.

Места под розетку необходимо планировать так, чтобы это было удобно для подключения приборов, безопасно и не требовало серьёзных вмешательств в конструкцию несущих стен.

Как сделать штробы менее заметными

После того, чтобы штробление стен под проводку своими руками завершено, необходимо скрыть провода. Даже если произведенное изменение невелико по масштабам, закрыть отверстие с проводами требуется.

Оставленный открытым разъём с проводами и кабелями может стать местом скопления пыли и грязи. Этот фактор негативно скажется на адгезии отделочных материалов, что может испортить вид красиво сделанного ремонта.

Также заштукатуренная штроба может привести к тому, что провода будут изнашиваться быстро, создавая сбои в электрике. Поэтому в целях защиты проводку убирают в короб, который фиксируют при помощи специального раствора. Выполняется это дело по следующим правилам:

канал покрывают грунтовкой глубокого проникновения;
после того как этой слой высохнет, важно стену смочить водой во избежание усадки;
на короб с проводами наносят слой штукатурки;
раствор выравнивается и разглаживается внешней стороной шпателя;
движения наносят зигзагообразно и перпендикулярно каналу;
если состав наносится на вертикально расположенную штробу, работа производится снизу вверх;
для горизонтального направления достаточно нанесения двух слоёв, выполненных противоположно друг другу;
для снятия лишнего раствора необходима гладилка;
если размеры оштукатуренной поверхности слишком широки для гладилки, этот инструмент можно заменить правилом.

Если в варианте, как спрятать провода, использовался состав с бетоном, во время работы необходимо периодически смачивать поверхность жидкостью. Иначе такая штукатурка будет трескаться. После того, как короб закрывается, и спрятанный канал с проводкой выравнивается, нужно дать время, чтобы всё высохло. И только после наступает время для декорирования помещения.

Чтобы увидеть, как сделать штробление стены своими руками, следует посмотреть следующее видео:

Подведем итоги

Освоить навык, как правильно штробить стены под проводку, может человек, не имеющий большого опыта в строительстве. Для этого важно желание и готовность следовать рекомендациям людей с опытом работы в этой сфере.

Важно составить схему электропроводки и учесть минимальное расстояние до потолка, направления каналов и их глубины. Прежде чем штробить поверхность, нужно подобрать инструменты в соответствии с типом стены. Так проштробить бетонную стену надо, не задевая арматуру, а в панельном доме подобные работы можно производить только с перегородками. В остальных случаях наружный декоративный короб защитит проводку и скроет её. Об этом украшении можно позаботиться в процессе финишной отделки квартиры в панельном доме.

Когда мастер начинает делать штроб, он наносит разметку. Это позволяет ему получить ровную полосу. Затем следует получить максимально ровную глубину и диаметр по всей длине прокладки проводов. Чтобы правильно проштробить стену, следует придерживаться следующего принципа: лучше сначала получить нужную глубину более узкой насадкой и затем расширить её, чем сразу долбить стену по всему диаметру.

Снизить количество пыли в воздухе можно несколькими способами: использованием специальных инструментов, увлажнением стены или сбором мусора строительным пылесосом.

Если работа ведется в бетонном доме или старом помещении, важно помнить о находящейся внутри стены арматуре или старой проводке. При этом есть риск наткнуться на что-либо в процессе штробления. Зная, что такое может произойти, нужно или перед началом работы проверить специальным прибором наличие старых проводов, или иметь запасной вариант прокладки электроснабжения.

После грунтовки сделанного канала следует выполнить его оштукатуривание. Это позволит выровнять стену и улучшить адгезию следующего слоя. В завершении останется только задекорировать помещение. И, если всё сделано правильно, жилец квартиры будет радоваться качественному ремонту и бесперебойному электроснабжению.

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Обзор инструментов для штробления стен под проводку

Классический инструмент - молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента - издает высокий уровень шума более 100 дБ.
Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта - несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы - неподходящие объекты для прокладки проводки.
При составлении чертежа прокладки проводки учитывают важное условие - провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
В конструкциях от 8 см провод прокладывается по кратчайшему пути.
Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

Следующий способ - штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки - бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток - края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом - зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену - это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода - сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене - это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток - блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Самый простой способ – купить штроборез. На нем вы сможете выставить нужную глубину, ширину канавки и многие другие параметры. Рез получается очень ровный, особенно, если использовать лазерный указатель, которым оснащается большинство строительных инструментов. Еще одним преимуществом данного аппарата является скорость работы. С его помощью всего за 1-2 минуты можно уложить кабель на 2-3 метра. Режущие элементы вращаются с большой скоростью, что обеспечивает ровный срез практически любого строительного материала, будь это гипсокартон, камень, бетон или простая штукатурка.

Недостатки у такого аппарата тоже имеются. Во-первых, его цена не сможет порадовать большинство потребителей, так как инструмент среднего качества стоит от 15 000 рублей. Многофункциональные аппараты с лазерным указателем, большим количеством регулировок и повышенной глубиной реза стоят от 25 000 рублей. Второй недостаток – большой шум. У вас появится возможность «обрадовать» не только ваших соседей, но еще жильцов через 2-3 этажа. И последний недостаток – много пыли. За счет вращения сразу двух режущих дисков, вся пыль, штукатурка, крошка с бетона и камня будут разлетаться по квартире.

Второй метод штроба под проводку представляет собой дедовский метод. Берем зубило с молотком, приступаем к работе. Поступательными ударами проделываем борозду в нужном направлении. К недостаткам можно приписать большую продолжительность работы и трудозатраты. Преимуществ намного больше. Первое – большая экономичность, так как инструмент найдется у каждого в мастерской. Также вы не создадите много шума, потревожите максимум соседей через стенку. Пыли в квартире или доме будет очень мало, так как весь мусор выковыривается из стены, а не разлетается по всему помещению.

Перфоратор или ударная дрель как альтернатива штроборезу. Штробление стен под проводку не обязательно делать режущим инструментом, можно густо сделать отверстия на необходимую глубину, потом просто выковырять «мостики», которые их соединяют. На перфоратор можно поставить насадку «лопатка», которой проделывать борозду нужной глубины и ширины. Это процесс длительный, шумный, получается много пыли. Но при отсутствии другого инструмента можно поработать или перфоратором. Относительная кривизна штроба не является помехой – его все равно не будет видно после штукатурки стен.

Болгарка. Это поистине универсальный инструмент, которому можно найти применение даже в процессе изготовления штробов. По сути, она заменяет 50% штробореза, так как вместо 2-х дисков у вас 1. Борозда получается не настолько ровная, но имеет вполне сносный вид. Пыли много при работе, зато скорость реза высокая. Рекомендуется предварительно расчертить стену перед началом работ, чтобы не переделывать работу потом.

Основные СНиП, ограничения и правила штробления стен в квартире и доме

Перед тем, как проштробить стену под проводку, нужно обязательно ознакомиться с нижеследующими нормами и правилами. Их нарушение может наградить вас, в лучшем случае, объемными работами, в худшем – травмами или потерей материальных ценностей после короткого замыкания и воспламенения. Рассмотрим подробнее нормы СНиП 3.05.06-85, а также рекомендации опытных строителей.

Штробление можно осуществлять только параллельно несущим конструкциям здания, никаких изгибов, углов . То есть, вы можете делать только горизонтальные и вертикальные штробы от розетки и распределительных коробок. Это правило соблюдают все строители, чтобы при последующем ремонте в новом помещении не повредить проводку. Пользователю тоже необходимо это знать, чтобы не пробить гвоздем от полки для книг или картины кабель в стене.
Штробление, которое выполняется вдоль перекрытия, должно осуществляться на расстоянии 15 сантиметров и не более. При вертикальной прокладке нужно отступить по 10 см (или более) от дверных проемов, окон или углов. Если в помещении проходит газовый трубопровод, от него отступают не менее 40 сантиметров. Все эти нормы направлены, в первую очередь, на вашу безопасность, чтобы проводка не повреждалась.
От 20 до 26 мм – это допустимая глубина залегания проводки, она не должна размещаться глубже. Согласно СНиП длина одной отводки от распределительной коробки не должна превышать 3 метра.
Если у вас розетки далеко от распределительной коробки, старайтесь делать минимум разворотов. К любому месту вы должны дойти не более чем за 1 угол. От коробки ведете прямую, потом спускаете вертикаль к выключателю или розетке. Чем больше «углов», тем больше вероятность перегрева провода, в результате возникает риск короткого замыкания. Особенно важно избегать углов при прокладке алюминиевого провода – со временем он становится ломким.
В стенах панельных домов нельзя делать штробы , а также в любых других несущих элементах конструкции. Это исключение не касается легких перегородок.

Вы должны учитывать все эти требования перед тем, как начнете проектировать электропроводку в своей квартире или частном доме. Если все сделаете согласно нормам, описанным выше, тогда у вас будет качественная, надежная, долговечная проводка.

Как штробить стену под проводку и с чего нужно начинать

Проложить провод не так уж и сложно, но иметь некоторые представления об этом процессе необходимо, чтобы получилось все с первого раза. В противном случае придется все очень долго переделывать, тратить много денег на починку «косяков».

Шаг 1 Извлекаем старую проводку.

Для этого нужно найти ее место расположения. Находим розетку или выключатель, вынимаем его при помощи перфоратора с насадкой «лопатка». Далее смотрим, куда идет кабель. Как мы уже знаем, он может быть только вертикальным или горизонтальным, под углом его не может быть. Вытягиваем до самой распределительной коробки, если не получается – перфорируем стену по линии кабеля для облегчения извлечения.

Шаг 2 Подсчитываем длину одного штроба и его направление.

Прямо на стене чертим все каналы, которые вы будете делать, сразу планируем место расположения розетки/розеток, выключателей, других элементов электросети. Помните, что все пожелания закладываются непосредственно в проект. Кабеля не должны пересекаться между собой и идти рядом (не менее 10 сантиметров расстояние). Также нельзя делать отводки от одного штроба без распределительной коробки. Все это учитываем и рисуем маркером на стене.

Шаг 3 Штробим стену.

Начинать нужно с самого низа и идти вверх, чтобы было удобнее работать. При работе обязательно используйте марлевые повязки типа «лепесток». Защита дыхательных органов во время работы – основная задача. Пыль, известь, минералы – все это попадает в легкие. Уменьшить количество пыли поможет пылесос, которым можно будет убрать все лишнее из получившегося штроба.

Шаг 4 Отмеряем необходимый кусок провода.

Помните, что внешняя длина штроба всегда отличается от длины провода – она на 4-5% меньше. Поэтому часто бывает так, что не хватает 3-4 сантиметра отрезанного кабеля, чтобы проложить его от розетки до распределительной коробки. Никакие скрутки не допускаются, поэтому нужно будет отрезать новый кусок.

Шаг 5 Скрываем кабель.

Борозды выравниваем заподлицо со стеной, замазываем штукатуркой. Даем выстояться хотя бы 5-7 часов и приступаем к последующей отделке облицовочными материалами.

Обработка 1 комнаты площадью 20 квадратных метров при 2 сходах на розетки и 2 на выключатели займет у вас не более 30 минут при наличии штробореза, около 3 часов при работе болгаркой и до 1 дня, если вы используете зубило с молотком или дрель. «Подгонять процесс» не рекомендуется, так как нужно делать качественно и надолго – это, в первую очередь, ваша безопасность!

Содержание:

Во время проведения ремонта многие хозяева планируют выполнение электромонтажных работ, в том числе и замену старой проводки. Кроме того, возникает необходимость в установке новых розеток в тех местах, где их ранее не было. В таких случаях неизбежно возникает проблема, как проштробить бетонную стену под проводку. Существует несколько способов штробления бетонных стен. Необходимо иметь представление о них, хотя бы в общих чертах и инструмент. Тогда на практике не возникнет трудностей.

Подготовительные работы

Еще до начала выполнения электромонтажных работ необходимо схематично нанести на бумагу места, где будут проходить кабельные линии. Здесь же должны быть . С этой целью нужно предварительно изучить правила распределения электрооборудования, чтобы изначально все сделать правильно.

Требования к штробам:

Горизонтальные канавки не должны располагаться дальше чем 15 см от плит перекрытия.
Не рекомендуется устраивать вертикальные борозды возле газовых труб. Должно соблюдаться минимальное расстояние от 40 до 45 см. От углов и оконных проемов до канавок должно быть не менее 15 см.
Штробы на стенах могут быть исключительно вертикальными и горизонтальными. Переходы выполняются вертикально или горизонтально, под прямым углом.
Одна сплошная борозда не должна превышать расстояния 3-х метров, при ширине и глубине 2,5 см.

Категорически запрещено устройство горизонтальных штроб в несущих стенах. Это правило касается всех зданий. В панельных домах под этот запрет попадают все стены. Соблюдение данных правил обеспечивает безопасность, а также оптимальное расположение проводов, розеток и выключателей.

Чем проштробить бетонную стену под проводку

Сделать штробы в стене под проводку можно разными способами. Наиболее популярным инструментом считается перфоратор, позволяющий выполнить работы быстро и без существенных материальных затрат. В самом начале нужно подготовить стены. Прежде всего проверяется наличие старых проводов. Для этой цели используются специальные .

После этого можно приступать к непосредственной разметке стены. Все линии нужно рисовать от центральной распределительной коробки и проводить их до мест расположения розеток, выключателей, проводов приборов освещения. После подготовительного этапа выполняются основные действия. По намеченной линии перфоратором сверлятся небольшие отверстия. Они располагаются на расстоянии около 1.5 см между собой. Затем, в зависимости от используемой насадки или сверла, просверленные отверстия соединяются. Данный способ позволяет получить идеально ровную линию.

Нередко штробы в бетонных стенах делаются с помощью болгарки, настоящее название которой машина углошлифовальная. Этот инструмент, в зависимости от используемых сменных насадок, способен выполнять разные функции, в том числе и штробление стен. Как правило, бетонные стены прорезаются с помощью алмазного диска.

Вначале на размеченном участке прорезаются две параллельные полоски на расстоянии примерно 2 см друг от друга. После этого бетон между надрезами удаляется с помощью перфоратора или другого инструмента. В полученные проемы укладывается проводка и закрывается штукатурным раствором.

Для штробления бетонных стен можно воспользоваться , оборудованным встроенными алмазными кругами. Кроме того, в нем имеется пылесос, удерживающий пыль внутри кожуха. Таким образом, проштробить бетонную стену под проводку, можно разными способами, каждый из которых имеет определенные положительные и отрицательные качества.

В наших квартирах и домах, как правило используется скрытая электропроводка или которая проходит внутри стены под штукатуркой. В гаражах и подвалах, наоборот используется т. е. электрический кабель идет по стенке в коробе или просто на дюбель-стяжках открыто.

Одним из самых пыльных и тяжелых этапов при необходимости замены существующих или прокладке новых дополнительных линий является штробление , во время которого делается бороздка или канавка в стене. В нее затем будут прятаться электрические кабели или провода в трубе.

Но если у Вас стены будут обшиваться гипсокартоном или будет наносится достаточной толщины слой отделки, то иногда нет необходимости штробления под электрические кабеля и провода, они и так скроются под отделочными материалами.

Если у Вас панельный дом- Вы должны знать, что в нем вся электропроводка заложена внутри стен в специальных каналах и ее не составит труда перетянуть до , но если надо перенести в другое место или добавить розетку или выключатель, тогда придется все равно сделать штробу.

Проштробить сможет практически каждый человек, а как это сделать и что необходимо знать Мы расскажем в нашей статье.

Очень легко сделать канавку в газосиликатных блоках, чуть тяжелее в кирпиче и очень тяжело в бетонной стене или полу. Если Вам необходимо сделать работу с большим метражом в бетоне, то необходимо использовать специальный штроборез с пылесосом, который стоит довольно дорого, поэтому лучше его взять в аренду и за день все штробы сделать с его помощью. Вместо штробореза некоторые используют болгарку с алмазным диском по бетону. Но учтите, что будет при этом много грязи и пыли.

При небольших объемах работы Я на работе часто использую для штробления только перфоратор, получается затратно по времени, но зато с минимумом пыли. Очень редко используется ручной метод штробления при помощи зубила и молотка, но сегодня он редко кем-либо используется из-за малой эффективности и больших трудовых затрат.

Перед началом штробления всегда необходимо сделать разметку или расчертить по стене карандашом линии прохождения кабелей. Необходимо учитывать, если ваша электропроводка будет проходить в трубах понадобится более глубокая и широкая штроба.

Помните, что всегда необходимо делать канавку с запасом по глубине, что бы не торчал над уровнем стены электрический кабель или труба, а кроме того и по ширине, что бы была возможность закрепить т-образный закреп, фиксирующий кабель.

Давайте рассмотрим подробно все виды штробления.

С использованием штробореза.

На стройках для штробления полов и стен применяют специально предназначенный для этих видов работ штроборез, которые имеет два диска по бетону и позволяет регулировать необходимую глубину и ширину вырезаемой канавки. С его помощью быстро и качественно вырезаются ровные штробы в полах и стенах из любых видов строительных материалов. А благодаря пылесосу, который к нему подключается- удаляется почти вся пыль, выделяемая при работе штробореза.

После того как канавки будут прорезаны- останется только выбить штробу при помощи перфоратора и специального зубила или пики к нему (как показано на самом верхнем рисунке).

Но ввиду высокой стоимости профессионального штробореза он редко используется при работах в частном доме или квартире. Как вариант использовать болгарку с диском по бетону, но при этом много пыли и придется 2 раза проходить с обоих сторон штробы. Что бы было меньше пыли, можно попросить второго человека поливать маленькой струей воды из бутылки на место резки, но при этом быстрее изнашивается диск и больше грязи. Рекомендую посмотреть с применением штробореза.

Если у Вас есть ударная дрель или перфоратор то, тогда для Вас с его помощью не будет проблемой своими руками сделать штробу. Делается это путем высверливания отверстий по предварительно начерченной линии на расстоянии 10 миллиметров друг от друга .
