Как правильно уложить теплый пол? Чаще всего электрический теплый пол своими руками устанавливается внутри ванного помещения, чтобы осуществлять подогрев плитки из керамики за короткий промежуток времени.
Кроме нее, эта конструкция используется, чтобы обогреть веранду, баню либо сауну и так далее. Электрический теплый пол также может стать дополнением для радиаторного отопления. Электроэнергия будет экономиться. Для этого понадобится регулятор для теплого пола и датчик температуры для теплого пола.
Эту конструкцию возможно применять не только в обыкновенных домах, но и внутри квартирных, потому что в них невозможно провести установление наиболее действенного водяного отопления. Легкость монтирования и вполне доступность на строительном рынке дают допустимость провести всю работу самостоятельно. Укладывается электрический теплый пол под ламинат, линолеум, мрамор. Но не все электрические полы устанавливаются под ламинат.
Как выбрать электрические теплые полы? Какой теплый пол лучше? Как правильно подключить теплый пол? Как подключить теплый пол к терморегулятору? Где провести установление и подсоединить датчик для теплого пола? Давайте ответим.

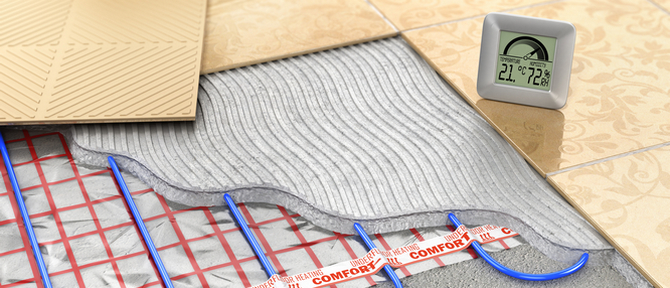

Что такое теплые электрические полы? Это проводная система обогревания, обладающая увеличенной прочностью. Данная система электрический теплый пол может просто осуществлять функцию комфорта, и стать главной обогревательной системы. Секции нагрева представляют собой два слоя изоляции, одножильные и двужильные кабели и прочные приспособления для соединения (муфты).
Теплый пол электрический имеет ряд преимуществ, которые отличают его от других отопительных систем. Рассмотрим их:
- Часть нагревания системы скрыта в конструкции самого пола. Это дает возможность сделать полезное пространство больше. Также это помогает сделать дизайн помещения более разнообразным. Напольное покрытие может быть разным. В качестве напольного покрытия только не может быть .
- Воздух внутри комнаты не высушивается, потому что данная система отопления прямо не контактирует с атмосферой.
- Благодаря тому, что у конструкции имеется двойная изоляция, а провода имеют экранирующую оплетку – это дает возможность применить электро пол в абсолютно любом месте в независимости от уровня влажности.
Это главные плюсы электрических теплых полов.
Методы установления обогревательного пола
Как сделать электрический теплый пол? Как укладывать теплый пол? Какие есть методы?
Всего подразделяется три основных метода установки данной конструкции:
- Первый способ включает в себя монтаж электрических полов в слой стяжки. После данной процедуры устанавливается напольное покрытие.
- Как класть при помощи следующего способа? Второй способ – электро пол устанавливается с верхней части стяжки под керамическую плитку.
- Последний способ подразумевает укладку под материал напольного покрытия.
Первый метод является наиболее подходящим для ванного помещения, кухни и лоджии (балкон), чтобы подключить электрический пол. Это установление кабельного пола. А под систему проводится укладка влагоизоляционного и утеплительного слоев. С верхней части необходимо сформировать слой стяжки.
Допустим, вы проживаете в квартирном доме, если квартира, находящаяся ниже вас этажом уже является утепленной, то монтировать и устанавливать дополнительный теплоизоляционный слой не нужно. В данном случае керамическая будет основной защитой для элементов нагревания.
Если нужно сделать установку электрического пола своими руками, проведя под ламинат или линолеум, то наилучшим вариантом в данной ситуации является инфракрасный пол. Кроме этого проводится укладка теплоизолятора. Утеплитель – это вспененный полиэтилен, который имеет фольгированное покрытие. Затем – это электрические компоненты. Если нужно, укладывается гидроизоляционный слой, а затем непосредственно напольный ламинат.
Использовать инфракрасный электро пол под керамическую плитку запрещено, точно так же, как и проводить установку в саму стяжку.
Нужные компоненты и материалы для процесса
Что надо, чтобы полу подключаться к электричеству? Чтобы выполнить работу качественно понадобится следующее:
- Нагревающий кабель. Он может идти совместно сеткой.
- Провода, предназначенные для соединения.
- Изделия для крепления.
- Устройство – регулятор (термостат) для теплого пола и датчики температуры теплого пола. Установленный прибор предназначается для того, чтобы в дальнейшем регулировать температуру.
- Устройства защитного отключения (УЗО).
- Кабель из меди, который предназначается для проведения заземления.
- Датчик температуры теплого пола.
Как провести расчеты и распределение данных элементов и материалов. Давайте подробно рассмотрим.
Распределение элементов нагревания
В самом начале необходимо создать план монтирования электрического пола. Нужно учитывать, что провод для нагревания не монтируется в участках, где находится мебель большого размера или другие предметы. В участках, где располагаются отопительные трубы или другие истоки тепла, необходимо также устранить элементы для нагревания. Может случить так, что ваша мебель просто может повредиться за счет перегрева.
Соблюдая данные правила, у вас получится рисунок, где будет изображена неправильная фигура – она показывает пространство, разрешающее установку электрического пола. После установки мебель переставлять нельзя.
Когда план уже составлен, то можно непосредственно переходить к работе.
На участке стены, где вам угодно, определяется позиция, означающая местоположение регулятора. Далее в этом участке делается отверстие под регулятор теплого пола, после чего опускается штраба до самого пола. После завершения работ по подготовке необходимо провести расчеты материалов.
Проведение расчета
Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.
Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.
Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.
Так выглядит схема терморегулятор, схема подключени
Подключать к розетке электро пол ламинированный запрещено.
Приготовление поверхности. Отличительные особенности теплоизоляции основы.
В самом начале, если это нужно, проведите разрушение стяжки, которая уже устарела. Все покрытие необходимо тщательно очистить.
Теперь нужно провести подготовку канавки для температурного датчика. После проводится установка датчика теплого пола.
Укладываем слой изоляции влаги, заходящий на стену. Длина захода должна равняться десяти сантиметрам. По всей площади на стену нужно закрепить пленку из вспененного полиэтилена (демпферная лента). Данный элемент необходим для того, чтобы он был компенсацией теплового расширения во время нагревания. Благодаря этому сделать обрезку гидроизоляционного слоя и ленты из вспененного полиэтилена (демпферная).
Чтобы тепловая энергия не пропадала в нижнюю часть, следует сделать изолирование основания пола. Как выбрать теплый пол? Какой электрический теплый пол лучше? Расположение комнаты, тип поверхности и направленность конструкции обогревания влияют необходимое утепление.
Теплоизоляция для теплого пола:
- Если надо уложить теплый пол, как дополнение к уже имеющейся системе отопления, то следует применить демпферную ленту, которая имеет отражающее фольгированное покрытие. Данный материал представляет собой подложку для электрического пола.
- В квартире, под которой находится другое отапливаемое помещение, необходимо использовать листы, сделанные из газонаполненного материала (пенополистирол). Средняя толщь такого листа составляет 30 миллиметров. В качестве замены можно применить и другой элемент, который является таким же прочным теплоизолятором.
- Если монтаж электрического теплого пола проходит на веранде и в лоджии, где до этого никогда не было отопления, проводится нанесение теплоизоляционного слоя для пола, толщь которого должна составлять сто миллиметров. Утеплительный элемент – это минвата.
С верхней части теплоизолятора проводится укладка армирующей сетки. В смесь можно сделать добавку пластификатора и микрофибры.
Проведение процедуры монтирования
Взгляните, как выглядит схема укладки – укладки теплого электрического пола, отражающая работу. Теплый пол схема подключения:
Как положить теплый пол? Как настроить подключение электрического теплого пола? Составляется схема подключения теплого пола. Перед тем, как проводить установку, надо провести проверку кабелей на сопротивление. После этого значение нужно сверить с паспортом.
Теплый электро пол можно закрепить к армирующей сетки. Сделать данную процедуру помогут стяжки, благодаря которым происходит закрепление. В качестве замены стяжек могут выступать специально предназначенные ленты, которые нужны для проведения крепежа.
Если монтаж нагревательного пола происходит в сауне либо ванном помещении, то необходимо провести заземление армирующей сетки. Далее необходимо подвести заземление к устройству для регулирования температуры. Для данной процедуры подойдет хороший луженный провод из меди.
Пленочный пол (инфракрасный) устанавливается с верхней части теплоизоляционного слоя. Согласно инструкции изготовителя закрепление производится благодаря специально предназначенному скотчу.
В участках, где кабель находится над границей разделения обеих плит перекрытия, его следует скрыть в отрезок трубы с переменным поперечным сечением (гофротруба). Длина трубы составляет 15 сантиметров. Это поможет снизить вероятность обрыва провода. Кабель может оборваться из-за теплового расширения плит.
Участок, где происходит соединение кабеля для нагревания и кабеля, должен находиться на расстоянии 17 сантиметров от штрабы так, чтобы компоненты для соединения были полностью погружены в стяжку.
Нужно сделать отметку позиции соединительного участка на плане помещения. Данная процедура необходима, так как это может пригодиться во время вынужденного ремонта электрического пола.
Когда все компоненты располагаются правильно, необходимо снова провести проверку кабеля на сопротивление.
Далее проводится установка гофрированной трубы от регулятора по штрабе. Другой конец этой трубы нужно расположить в средней части меж ближайших полос провода для нагревания. Во внутреннюю часть трубы с переменным поперечным сечением (гифротруба) проводят подключение теплого пола к терморегулятору. Благодаря датчику температуры проводится регулировка работы электрического пола. Проверьте: можете ли вы без проблем доставать подключаемый термодатчик для пола, потому что возможно в будущем придется его заменить.
Если все сделано правильно, то систему необходимо обесточить, а подсоединенный регулятор теплого пола нужно снять до завершения работ. Монтаж проводится без подключения теплого пола к терморегулятору. Затем проводится формирование стяжки. Как только пройдет высыхание, систему отопления необходимо очередной раз проверить на работоспособность.
Если все работает нормально, необходимо провести монтирование напольного покрытия (плиточный, ламинированный). В случае того, что стяжка не понадобится, то возможно проводить укладку напольного покрытия – ламината либо линолеума.
Описание сверхтонкого пола
Какой теплый пол выбрать? Какой лучше? Рассмотрим данный вариант. Для чего предназначаются сверхтонкие обогревательные маты? Они предназначаются для комнат, имеющих цементно-песчаную стяжку. Маты представляют электрический провод, имеющий уменьшенный диаметр, который составляет три миллиметра. Он прикреплен с регулярным шагом, который составляет пять сантиметров, на стеклосетке.
Сверхтонкие обогревательные маты не включают в себя установку кабеля нагревания, следовательно, монтирование данной системы легкое. Можно проводить разрезание мата – это дает возможность провести его укладку в комнате с абсолютно любой формой. Монтирование возможно производить даже на плитку, которая является старой. Какой теплый пол лучше? Двухжильные маты являются наиболее высокотехнологичными и экологически чистыми теплыми электрическими полами. Это идеальные теплые полы под ламинат.
Выбор напольного покрытия
Какое лучше всего выбрать напольное покрытие для данной отопительной системы? Рассмотрим каждый материал в отдельности.
Ламинат
Интересно, но изготовители данного напольного покрытия запрещают использовать свой материал совместно с теплыми полами. Производители данной конструкции обогревания даже рекомендуют ламинат, как напольное покрытие.
На ламинатах должен иметься специальный знак. У него структура состоит из множества пор, а пропитка не устойчива к регулярному повышению или понижению температуры не подойдет для отопительной системы. Через некоторое время он станет полностью негодным.
Стоит купить подложку (специальная), класс материала должен быть 32, а температура нагревания не должна быть выше тридцати градусов по Цельсию.
Не приобретайте ламинат, который имеет низкую стоимость на строительном рынке, иначе это опасно для здоровья. Можно отравиться. Абсолютно каждый ламинат выделяет формальдегид, хотя и в маленьком количестве. Но при нагревании значение только возрастает. Поэтому данное напольное покрытие должно иметь специальный ярлык, который разрешает использование совместно с электрическими полами.
Древесина
Ее можно нагревать только чуть выше 25 градусов по Цельсию. Если температура выше, то это просто уничтожит дерево. Поэтому регулирование температуры необходимо провести заранее. Подогрев должен осуществляться только 2/3 от всей возможной мощности.
На территории Российской Федерации продается мягкая древесноволокнистая плита. Она обладает низким уровнем теплопроводностью, поэтому является идеальной подложкой. Также данное изделие является абсолютно экологически чистым.
Паркет
Данное напольное покрытие является наиболее неподходящим для обогрева. Для данной процедуры лучше всего подходит инженерный паркет. Обогрев может происходить, но необходимо все сделать правильно, соблюдая нюансы. Установка должна производиться плавающим методом. Также паркетная доска должна быть покрыта маслом. Лак не подойдет.
Керамическая плитка
Это наилучшее напольное покрытие для теплых электрических полов. Керамика является экологически чистым материалом. Отлично переносит холод и нагрев. Есть и свой недостаток: сильно ощутимый нагрев не очень благоприятен для ног человека. Если заболеваете только от одного контакта с холодной поверхностью, то наилучший вариант для вас. Для детей лучше оставить прежние условия. Потому что в более теплых условиях, дети чаще склонны к простуде.
Хотя керамическая плитка отлично подходит для теплых полов, можно использовать и древесину. Не нужно стремиться к температуре 30 градусов по Цельсию. Можно ниже, главное чтобы поддерживался комфорт в помещении.
Итог
Подведем общий итог. Как укладывать? Укладка электрического теплого пола может производиться самостоятельно, но с наличием некоторых знаний и опыта. Надо четко придерживаться поэтапной схемы. Рекомендуется довериться специалистам, которые имеют подходящее образование. Они выполнят работу правильно и смогут соблюсти существующие маленькие детали.
Во время работы необходимо обязательно соблюдать технику безопасности. Профессиональные работники смогут присоединять маты, регуляторы и свой датчик нагревательного пола. Какой теплый пол лучше? Лучшие теплые полы — надо выбирать сверхтонкие обогревательные. Средняя стоимость за 1 м2 равняется 500 рублям.
Какой лучше выбрать регулятор? Лучше выбрать первый терморегулятор для теплого пола цифровой, рассчитанный полностью контролировать. Электрический теплый пол под плитку отлично подойдет для ванного помещения. Датчик теплого пола и регулятор, их установление лучше доверить специалисту.
Сегодня мы поговорим про теплые электрические полы, какие они бываю, их преимущества и недостатки, как их выбирать и устанавливать.
Увеличение комфортности проживания
Сейчас появляется все больше всевозможных систем в доме, направленных на увеличение комфортности проживания в нем.
Одной из таких систем, которая все больше завоевывает популярность, является так называемый «теплый пол».
Суть данной системы сводится к прокладке на полу специальных сетей, которые обеспечивают нагрев его до определенной температуры.
Зачастую теплый пол используется как дополнительный источник тепла в доме, хотя возможно и использование его в качестве основного, но только в определенных условиях.
Виды теплых полов
На данный момент возможно обеспечение жилого помещения двумя видами теплых полов – электрическими и водяными.
Электрические в свою очередь делятся на:
- Кабельные;
- Пленочные и термоматы (пленочные могут работать в инфракрасном спектре поэтому их можно отнести к п.1).
У каждого из них имеются свои особенности, объединяет их же то, что источником у них выступает электрическая энергия.
Инфракрасные полы.
Представляют собой специальную пленку, которая укладывается под напольное покрытие.
Поскольку данная пленка сама по себе тонкая, то требуется только прокладка теплоизоляционного слоя в качестве подготовительных работ с полом.
Достаточно расстелить пленку по поверхности пола, а сверху постелить напольное покрытие – линолеум, ковролин и т.д.
Особенностью инфракрасных теплых полов является процесс нагрева – они не нагревают воздух, а свое тепло отдают предметам.
Из-за этого данный вид электрических теплых полов не применяется с плиточным напольным покрытием.
Кабельная система теплых полов.
Состоит из кабеля, проложенного специальной укладкой по поверхности основной стяжки пола. Такие же кабеля можно использовать для .
Чтобы увеличить эффективность работы под кабель укладывается изоляционный слой.
Для выравнивания поверхности пола после укладки кабеля, выполняется еще одна стяжка, в результате которой кабель оказывается внутри ее.
Но эта стяжка имеет небольшую толщину, не более 3 см. После уже на эту стяжку размещают напольное покрытие.
Этот вид теплого пола производит нагрев напольного покрытия, которое затем производит отдачу тепла воздуху в комнате.
Термоматы
Если нет возможности произвести укладку кабеля, можно воспользоваться термоматами.
Представляют они собой специальную стеклопластиковую сетку, на которую закреплен очень тонкий кабель.
Укладка такого типа теплого пола не требует дополнительной стяжки.
После укладки термоматов они сразу покрываются напольным покрытием.
Нагрев же у такого типа напольного покрытия производится идентично кабельному.
Водяные теплые полы
Это система трубопроводов, размещенных в основной стяжке пола, и подключенных к центральной системе отопления.
Они являются более экономичными по затратам, чем электрические и больше подходят, как основной вид отопления.
Однако укладку такого типа теплых полов лучше планировать еще на начальной стадии отделки квартиры.
Проложить водяные теплые полы уже в готовой квартире очень затруднительно, поскольку потребуется полное снятие стяжки пола для прокладывания теплоизоляционного слоя, а затем трубопроводов с последующей стяжкой пола.
Иногда этот вид неприемлем для многоквартирных домов, поскольку вес пола при такой системе может значительно увеличиться.
Достоинства и недостатки электрических систем
У электрических теплых полов имеется ряд преимуществ перед водяными.
Монтаж
Он сравнительно простой. Конечно, для потребуется дополнительная стяжка, но она небольшая и сделать ее сравнительно просто.
Инфракрасные же и термоматы и того не требуют, достаточно убрать напольное покрытие и уложить нагревательные элементы и обратно уложить покрытие.
Нагрев
Электрические полы обеспечивают равномерный прогрев. У водяных полов в трубопроводах циркулирует вода, которая по мере движения и передачи тепла остывает.
У электрических же используются специальные кабели, которые при движении тока выделяют тепло.
Причем количество выделяемого тепла имеет определенные нормы, что позволяет точно рассчитать мощность этих кабелей.
Протекание в водяных полах
При некачественном соединении трубопроводов, возможно появление течи, которую устранить будет очень сложно.
У электрических систем такого возникнуть не может.
А в случае проблем с работой электрических систем – устранить их будет легче, поскольку добраться до кабеля или термомата значительно проще.
Места установки
Электрические полы можно устанавливать в отдельных комнатах, или к примеру, на балконах или лоджиях.
Скорость прогрева пола
У электрических полов она очень высокая. Температура их буде повышаться уже через пару минут после включения.
Недостатки у электрических полов:
В первую очередь, это увеличенные экономические затраты при использовании такого вида теплых полов, по сравнению с водяными, которые подключаются к общей системе отопления.
В случае с инфракрасными полами, то их невозможно использовать с плиткой, поскольку она будет экранировать тепло.
Еще один немаловажный нюанс – неравномерность теплопотерь.
Возле стен и технологических проемов в комнате потери тепла будут значительно больше, чем в средине ее.
Чтобы это компенсировать, укладка электрических теплых полов производятся специальным образом, так, чтобы ближе к краям отдача тепла было больше, чем в средине комнаты.
Основные факторы, влияющие на выбор
На выбор электрического теплого пола влияет много факторов.
Во-первых, это в каком качестве они будут использоваться – как основное отопление, или как дополнительное.
В качестве основной отопительной системы лучшим будет являться использование кабельной системы.
При использовании такого теплого пола энергозатраты будут несколько меньше, чем при использовании термоматов.
При этом лучшим напольным покрытием для такой системы будет плитка.
Благодаря использованию дополнительной стяжки, прогрев пола будет равномерным. Однако монтаж кабеля значительно труднее, чем термоматов или инфракрасной пленки.
Для использования теплого пола в качестве дополнительного обогрева помещения, а также для обогрева небольших помещений, в которых отсутствует центральное отопление, лучше использовать термоматы или пленку.
При выборе следует учитывать также площадь помещения.
Для эффективного обогрева нужно, чтобы площадь покрытия системой занимала не менее 70% от площади пола комнаты.
При этом нужно учитывать будущее размещение мебели, поскольку под ней размещать систему не желательно и не целесообразно.
Следует определиться с режимами работы системы. Но для этого больше внимания нужно уделять терморегулятору, которым будет управляться теплый пол.
И обязательно следует убедиться в том, что электрическая сеть квартиры или дома выдержит нагрузку при работе системы с максимальной мощностью.
К примеру, при дополнительном обогреве системе нужна мощность от 100 до 160 Ватт на обогрев 1 м.кв. пола.
А при использовании ее в качестве основного отопления уже понадобиться 180 и выше Ватт мощности, в зависимости от используемого типа теплых полов.
Особенности монтажа каждого вида
Теперь о том, что конкретно представляют электрические полы, и как они устанавливаются.
Кабельные полы
Состоят из терморегулятора, к которому подключен кабель. Длина кабеля зависит от предварительных расчетов.
От терморегулятора отходит также провод, на конце которого размещен термодатчик.
Размещается этот датчик тоже в полу, между витками кабеля, в его задачу входит контроль температуры.
Перед прокладкой кабеля, на основную стяжку пола укладывается слой теплоизоляции.
Затем на поверхность изоляции размещается кабель. Укладка его может быть разная, но между витками его обязательно должно быть определенное расстояние.
Затем кабель закрепляется при помощи монтажной ленты и шурупов. При этом нужно вывести контакты от кабеля для подключения терморегулятора.
Затем уложенный кабель вместе с монтажной лентой заливается тонким слоем стяжки.
После ее высыхания на поверхность наносится напольное покрытие.
Останется только подключить кабель к терморегулятору, а его – к системе энергообеспечения.
Термоматы
Состоят из тонкого кабеля, который уже закреплен на специальной сетке.
Их прокладка не требует дополнительных работ. Достаточно демонтировать напольное покрытие и разложить рядами термоматы.
Напольное же покрытие садится на клеевую основу. Причем толщина клея должна быть более 1 см. В таком случае термоматы будут располагаться в клеевом слое.
После монтажа производится подключение термоматов к регулятору.
Инфракрасные полы
Установка инфракрасного теплого пола еще проще. Предварительными работами будет нанесение слоя термоизоляции на основную стяжку пола.
Популярное у читателей — , стоит ли использовать.

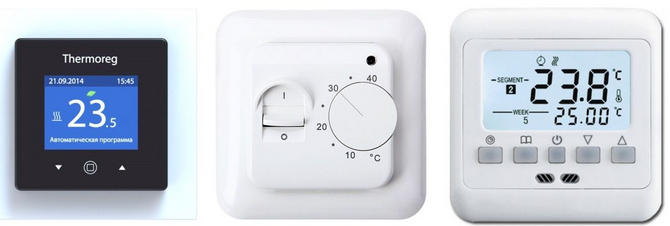

Но термостат не может работать без температурного датчика.
По способу размещения температурного датчика различают терморегуляторы, которые производят регулировку по температуре пола, или же по температуре воздуха в комнате.
Помимо этого, терморегуляторы могут оснащаться разными функциями, которые обеспечивают дополнительные удобства при использовании системы.
Следует указать, что данная информация является обобщенной, поскольку каждая из систем электрических теплых полов имеет много своих особенностей и нюансов. Но в дальнейшем мы обязательно расскажем вам про каждую из систем обогрева пола в отдельности.
Электрический теплый пол стал прекрасным дополнением к радиаторному отоплению. Он дает ощущение теплой и ровной поверхности, создает уют. Сейчас весьма популярен, так как помимо комфорта он еще и довольно экономичен благодаря современным интеллектуальным системам. Он прост в эксплуатации и монтаже, и позволяет создать энергосберегающую схему отопления помещения. Используется такой пол в ванных комнатах, на балконах и даже в банях.
На схеме представлены разновидности систем, способы монтажа и рекомендации по выбору покрытия
В зависимости от вида нагревательного прибора различают три типа полов:
В кабельном полу главным тепловым источником является провод, за счет которого происходит обогрев. Система такого типа обогрева является самой трудоемкой в монтаже из-за сложности укладки самого кабеля и заливки пола. Высота потолков значительно уменьшается, так как толщина стяжки обычно составляет 50 мм.
Не стоит забывать, что кабель нельзя прокладывать под сантехникой и мебелью.
Уложенный кабель теплого пола Кабельный вариант пола поступает в продажу в виде мотка или секций, которые сделаны из эластичных материалов. Самым тонким считается кабель в виде матов. Только конвекционным может быть кабельный электрический пол, а у системы пленочных и стержневых вариантов технические характеристики теплообмена как у инфракрасных обогревателей.
В обогреве теплого пола участвуют резистивные и более сложные виды саморегуляции. Двухжильный резистивный кабель используют для обогрева значительно чаще, поскольку кабель данного типа уменьшает силу электромагнитного излучения. Сложные саморегулирующие обогревательные основания для пола устроены таким образом, что система сама ищет места перегрева и либо снижает температуру в этой области, либо совсем отключает питание. Неоспоримым преимуществом такого пола является то, что его можно укладывать в любой форме, что очень важно для подогрева нестандартных полов. Кроме полов, кабель можно использовать для обогрева стоков и крыш.
Маты считаются разновидностью кабельного пола и монтируются под плитку. Подогрев происходит с помощью кабеля с меньшим сечением. Покупают полы данного типа уже в готовом виде: обогревательные элементы закреплены на специальной сетке. И толщина мата всего 2,8 мм. Так как на нижней стороне материала присутствует тонкий слой клея, исключается использование клейкой монтажной ленты. В этом случае монтировать теплые электрические полы очень просто, так как провода уже уложены и закреплены на основании.
Кабельный пол на сетке лучше всего подходит для укладки под кафельную плитку благодаря своей небольшой толщине. Если укладывать такое основание под ламинат или линолеум, то должна быть произведена стяжка пола. Толщина стяжки меньше, чем у обычного кабельного пола, и составляет 30 мм.
Инфракрасный пол считается самым безопасным для здоровья. Его можно укладывать под любое покрытие, не опасаясь большого количества мебели и сантехнических приборов. Стержневой пол предусматривает использование клея и стяжки. В основе инфракрасного пола лежат карбоновые стержни, которые хорошо переносят перегрев поверхности благодаря саморегуляции.
Для монтажа такого пола не нужны предварительные работы. Настил осуществляется равномерно по всей поверхности. Инфракрасные маты можно резать на части нужных форм и размеров.
Чтобы усилить подогрев всех элементов, под электрический пол раскладывают теплоотражающую подложку.
Единственным недостатком этого пола является его высокая цена.
Установка электрического пола
Процесс монтажа теплого пола схож во всех видах нагревательных элементов. Существует несколько вариантов укладки системы теплый пол:
- Монтаж ;
- Установка поверх стяжки ;
- Укладка под плитку (пленочный пол).
Монтаж в основание стяжки подходит для ванной комнаты, кухни и балкона. Под обогревательную конструкцию укладывается гидроизоляция и дополнительный утеплительный слой. На него накладывается тонкий слой стяжки.
Если в качестве напольных покрытий будет использован или , то желательно использовать пленочный электрический пол. В этом случае кладется вспененный полиэтилен с фольгой на стяжку. Далее устанавливаются все электрические элементы, дополнительная гидроизоляция и напольное покрытие.
В случае монтажа кабельного пола сначала необходимо нарисовать схему пола, учитывая расположение мебели в помещении, отопительных приборов и других источников тепла, распределить нагревательные элементы и узлы.
Отличаются электрические теплые полы от водяных тем, что все участки обогревательной системы получают одинаковый подогрев. Вода же, проходя через контуры труб, в помещения поступает уже охлажденной, что приводит к неравномерному обогреву.
Для расчета нагревательных материалов можно пользоваться таблицей производителей теплого пола. Главное, учитывать теплопотери помещения и общую длину провода.
Также обязательна проверка электрического ввода на предмет выдержки мощности. Если мощность недостаточна, то устанавливаются автоматические предохранители.
Если на полу есть старая стяжка, ее необходимо удалить, а поверхность тщательно очистить. Гидроизоляцию следует укладывать с запуском на стену около 10 см.
По периметру помещения крепится лента, компенсирующая деформацию пола при обогреве. При помощи фольгированной подложки пол изолируется с целью сохранения тепла и ограничения движения теплового потока вниз.
Если является дополнительным источником обогрева, то в качестве подложки используется только вспененный полиэтилен. Если речь идет о балконе или веранде, то теплый пол должен быть основательным. Слой пенополистирола или минеральной ваты достигает 100 мм.
Затем укладывается сетка для заливки стяжки. Сетку также можно заменить микрофиброй, так как слой стяжки довольно тонкий.
Прежде чем уложить кабель, следует определить его сопротивление и сверить данные с паспортом. Эти технические характеристики могут отличаться не более чем на 10%.
Следует строго следить за тем, чтобы провода не пересекались. При монтаже пола в ванной или бане потребуется заземление с помощью медного провода, подведенное к регулятору.
Область провода между плит прячется в гофротрубы длиной 10-15 см. Тем самым уменьшается вероятность того, что кабель оборвется при тепловом расширении плит.
Чтобы последующий ремонт теплого пола проводился без ошибок, на плане квартиры отмечаются места соединения. Сопротивление провода еще раз проверяется после того, как все элементы будут расположены на своих местах по определенной ранее схеме. При незначительном отличии можно включать электрические теплые полы. Между регулятором и полосами кабеля прокладывается гофрированная труба, внутрь которой укладывается датчик температуры. Он регулирует уровень подогрева, и при необходимости его можно заменить.
После укладки всех нагревательных элементов заливается финишная стяжка. После того, как стяжка полностью высохнет (а произойдет это не раньше, чем через 28 дней), следует снова проверить функциональность всей системы обогрева. И только тогда укладывается финишное напольное покрытие. Если речь идет о пленочном поле, то напольное покрытие укладывается без стяжки.
Терморегулятор – управление теплым полом
При помощи терморегулятора можно зафиксировать любую температуру пола. Устанавливается он на стене высотой 30 см и выше. При включении загорается индикатор и начинается обогрев пола.
Можно установить определенную температуру, достигнув которой система отключается, и пол начинает немного остывать. Бывают более сложные программы, при которых создается целая схема увеличения и снижения тепла в помещении в зависимости от времени суток и дня недели, что позволяет нагревать пол без вмешательства человека, например, к моменту его прихода домой. В системе «умный дом» можно управлять теплым электрическим полом дистанционно, через интернет или мобильный телефон. С помощью такой системы расходы быстро окупаются за счет рационального использования.
Электрический теплый пол имеет огромное количество положительных сторон. Помимо дополнительного обогрева зимой, он незаменим в весеннее и осеннее время, когда на улице холодно, а центральное отопление не функционирует. Используется теплый пол в комнатах, на балконе, цокольных этажах, в деревянном доме. Но целесообразнее всего устанавливать такой пол в ванной комнате. Теплый пол не только позволит ходить босиком, но и избавит от лишней влажности помещения, тем самым будет препятствовать возникновению грибков и плесени.
Сколько электроэнергии потребляет тёплый пол и как сэкономить?
5 (100%) голосов: 2Сейчас мы с вами разберемся как выполнить расчет расхода электроэнергии теплым полом (формула с примером) и как сэкономить на потреблении энергии. Советы на практике.
Экономичный тёплый пол давно уже перестал быть чем-то новым для жителей России и стран СНГ. Данная система помогает установить в жилом помещении благоприятный микроклимат в любое время года. Естественное желание любого человека – это сэкономить. Поэтому и владельцы такой системы отопления должны знать о всех нюансах, позволяющих сохранить бюджет.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
В статье вы узнаете о том, сколько потребляет тёплый пол электроэнергии и какие факторы влияют на этот параметр.
Сколько электроэнергии потребляет тёплый пол?
Виды тёплых полов
В зависимости от элементов, которые передают тепло, тёплые полы делятся на:
- водяные;
В случае с водяными полами, теплопередатчиком выступает стяжка из бетона, она служит покрытием для труб. Воздух прогревается здесь на высоте два метра. Для правильного и равномерного прогрева помещения трубы на этапе монтажа нужно верно установить, учитывая шаг укладки. Запускается работа данной системы чаще всего котельным оборудованием.
Плёночные инфракрасные модели являются более универсальным типом отопления, так как подходят под все типы покрытий пола. Температура такого пола может доходить до 55 °C, а если в наличии термостат , то можно установить любую температуру в зависимости от вашего желания.
Система инфракрасных тёплых полов потребляет намного меньше энергии, чем другие типы отопительных систем. Это делает её очень привлекательной, однако широкое распространение инфракрасных полов пока ещё только в будущем.
Ознакомьтесь с нашей статье
В электрических системах в качестве нагревательного элемента выступает кабель. Он пожаробезопасен, так как максимальная температура нагрева составляет 65 °C. Настройка температур производится при помощи . Если в помещении есть небольшие потери тепла, то такие электрические системы смогут держать стабильной температуру около 27 °C.
Электрический тёплый пол в настоящее время является лучшим вариантом для жилья. Ведь монтаж водяной системы, хотя она дешевле, не всегда возможен по ряду причин. А электрическая система достойна внимания не только потому, что может создавать комфорт в доме круглый год, а ещё и потому, что иногда она является единым возможным вариантом обогрева покрытия пола. Также в данном случае температуру в помещении можно регулировать с точностью до градуса, что невозможно в водяных системах.
Электрический тёплый пол
Расчёт расхода
Сколько электроэнергии потребляет тёплый пол, зависит от нескольких факторов, и если не учесть их, то данные при расчётах будут неверными:
- Определитесь, будет ли отопительная система применяться для комфортного подогрева помещения (в качестве дополнительного источника тепла) или для обогрева всей комнаты (как основной источник).
- Какова теплоизоляция в помещении. Естественно, если комната, а именно окна, стены, двери, хорошо утеплены, то и на обогрев будет уходить меньше электроэнергии.
- На потребление энергии влияют и погодные условия за окном. В зимнее время расход будет больше.
- Многое зависит от напольного покрытия. К примеру, плитку всегда есть желание сделать теплее.
- Количество проживающих тоже играет роль. Когда вас не бывает дома, включать тёплый пол нет смысла. Тем самым вы сэкономите.
- Разные термостаты, позволяющие сэкономить до 30 % тепла. Применение теплоизоляции .
Тёплый пол достаточно монтировать на площади в 70 % от общей для того, чтобы помещение обогревалось полностью.
Существуют основные цифры, по которым можно определить расход электрической энергии:
- Например, при уютном обогреве мощность установленного тёплого пола колеблется от 110 до 160 Вт на 1 м².
- А если такой пол является основным источником обогрева, то мощность составит до 200 Вт на 1 м².
Энергосберегающий тёплый пол тратит много электроэнергии только на период прогрева, то есть выхода на рабочий режим. Когда заданная владельцем температура достигнута, то потребление энергии снижается и наступает период поддержания указанного значения.
Пример расчёта
Рассмотрим подробнее, сколько энергии потребляет тёплый пол, и сделаем более точный расчёт. Посчитаем максимальное потребление системы в комнате площадью 14 м² в стандартном доме типа «хрущёвка».
Площадь участка, который будет обогреваться, составляет 10 м².
Мощность нашей отопительной системы 150 Вт на 1 м², поэтому общая номинальная мощность будет вычисляться следующим образом: 150 Вт х 10 м² = 1,5 киловатта.
Если взять, что пол включён постоянно, то в сутки он функционирует в среднем 8 часов. Это время умножаем на 1,5 киловатт и вычисляем максимальное потребление энергии в день: 1,5 кВт х 8 ч = 12 кВт/ч.
Вычислим расходы в месяц: 12 кВт/ч х 30=360 кВт/ч. На территории России цена на 1 кВт/ч будет разниться, например, в Москве составляет 5,38 рублей за 1 кВт при одноставочном тарифе. В итоге получается, что потребление электроэнергии тёплым полом обойдётся вам: 360 кВт/ч х 5,38 рублей = 1936,8 рублей.
Помните, что это максимальная цифра, а реальный расход энергии будет меньше за счёт выключения системы летом, установки термостата , следящего за температурой, и т.д.
Способы снижения потребления электроэнергии
Теперь вы знаете: какие бывают тёплые полы, расход электроэнергии на их функционирование и факторы, влияющие на потребление энергии системой. Теперь можно выделить способы, позволяющие добиться снижения расхода электроэнергии системой тёплый пол.
Расход электроэнергии можно снизить в следующих случаях:
- Если хорошо утеплить жилое помещение. Сделать это нужно комплексно: теплоизолировать стены, пол, потолок. Утеплению пола стоит уделить особое внимание, так как прогревать перекрытие будет делом затратным и нелогичным.
- Если установить не дешёвый обычный термостат, а полноценный недельный программатор . Он даёт возможность настроить программу работы отопительной системы таким образом, что система будет греть вам ноги только в то время, когда вам это действительно необходимо.
- Если правильно уложить нагревательные элементы. Это, наверняка, самый действенный способ, который позволяет уменьшить расходы на электроэнергию. Например, под бытовыми приборами и мебелью укладывать систему нерационально. Также не стоит это делать вдоль стен на расстоянии 20 см, потому что в таких местах человек обычно не ходит.
Терморегуляторы для тёплого пола
Кроме этого, помните, что хорошо снизить расход на электричество можно, если установить дома многотарифный счётчик энергии, ведь в ночное время электричество практически никому не нужно и энергетические организации готовы продавать его намного дешевле. Поэтому в ночное время можно отключать отопление котлом и подогревать помещение системой «тёплый пол».
Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.
Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.
Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — , причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.
Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)
Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.
Устройство электрического теплого пола
Теперь подробнее рассмотрим из каких частей состоит система. Обязательными являются несколько частей:
Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.
Порядок работ
Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:
Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.
Типы нагревателей
Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.
Инфракрасные теплые полы
В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.
Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.
Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.
Соединение полос инфракрасных пленок — самая сложная часть установки
Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.
Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.
Кабельные нагреватели (конвекционный тип обогрева)
Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:
Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени. Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.
В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.
Теперь о . Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.
Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец, к тому же они создают электромагнитные поля меньшего напряжения.
Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.
Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.
Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).
Поговорим чуть подробнее о для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.
Расчет электрического пола
Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:
- Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
- Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м 2 , а 180 Вт/м 2 , в ванных вообще считают по 200 Вт/м 2 . Но если та же гостиная, для которой по норме требуется 150 Вт/м 2 имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
- Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.
Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.
Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь. И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.
Подключение электрического пола
Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.
Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.
Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.
Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.
Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.
Заземление
Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.
Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора). И с сеткой механическая нагрузка будет распределяться равномернее.
Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.
Итоги
Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.
