Пирог пола с электрическим теплым полом. Толщина водяного теплого пола. Подробный разбор высоты каждого элемента. Какие варианты исхода могут быть

Давно ли комфортный прогрев пола казался излишне дорогой роскошью, связанной с немалыми технологическими трудностями. Про змеевик из стальных труб уже не вспоминают – архаизм. Сегодня, с появлением на рынке новых материалов, устройство электрического тёплого пола доступно домашнему мастеру.

Система электрообогрева помещения конструктивно упростилась, гарантированные долговечность и безопасность привлекают. Важно, что энергосбережение стоит во главе угла. И эксплуатация не столь затратна. Имея необходимые навыки и познания в электротехнике, вполне возможно своими руками выполнить достаточно несложный монтаж.

Бюджетный вариант — нагревательные кабели и маты

Наиболее простым и недорогим считается вариант с укладкой змейкой под слоем 5 см цементно-песчаной стяжки одного из двух видов кабеля: резистивного с 1 – 2 нагревательными жилами либо саморегулирующегося с полимерной матрицей между 2 проводников. Матрица может менять теплопроводность вследствие увеличения сопротивления при повышении температуры. Своими руками материал стелить несложно.

Начинающему застройщику следует основательно подготовиться. Стелить нагревательный элемент на подготовленную поверхность необходимо с тщательным соблюдением заданного шага, изгибы допускаются только плавные, большого радиуса. Важно надёжное крепление к основанию во избежание сдвига при укладке и заливке раствором. Кабель не должен располагаться под мебелью и сантехническими устройствами. То есть для санузлов с неизменной установкой приборов и прихожей этот вид обогрева пригоден. В жилых комнатах – с ограничениями.

Такой слоёный пирог из стяжки и изоляторов тепла и влаги целесообразно применять в новостройке. В обжитой квартире вертикальные подъёмы пола на 6 – 8 см небезопасны и отнимают высоту помещения. Недостатки этой системы становятся достоинствами при сложной геометрии внутреннего периметра жилья. И при необходимости обогрева внешних элементов: стоков, отливов, крыш, крылец.

Саморегулирующийся кабель сечением до 3 мм, закреплённый на полимерной сетке, называется кабельным полом на основании или нагревательными матами. Эти нагреватели вполне можно монтировать своими руками. Для укладки достаточно раскатать и закрепить. Они выпускаются лентами шириной до 1 м, длиной – до 25 м. На маты хорошо укладывать плитку, слой клея полностью укроет их. Для укладки под ламинат потребуется слой стяжки 3 см.

Под мебелью и сантехническим оборудованием стелить не рекомендуется. Зоны с полукруглыми стенами и косыми углами – не подходят для укладки. При необходимости для полной комплектации возможна покупка набора, включающего термостат с датчиком температуры и гофротруба для установки внутри неё датчика. Система терморегуляции не допустит перегрева жилья.

Вернуться к оглавлению

Лучистая энергия – комфорт на годы

Инфракрасные двухслойные плёнки из электротехнического полиэстера с углеродными элементами обогрева самые технологичные при монтаже. Характеристики энергосбережения – самые высокие. Материал порядка 0,5 мм толщиной и меньший по толщине изолирующий пирог позволяют снизить нагрузку на перекрытия и сохранить высоту помещения. Ионизация воздуха вследствие того, что инфракрасный спектр является естественным ионизирующим излучением – дополнительный плюс.

При более высокой цене такая система теплоснабжения в процессе эксплуатации позволит сэкономить до 60% затрат на отопление. Потребление электроэнергии домом без иных источников тепла составит максимум 40 Вт/ч на кв. м. Монтаж вследствие простоты можно проводить своими руками. Следовательно, вложения окупятся раньше.

Так как плёнка не нагревается, вероятность возможного выхода из строя ничтожно мала. Резать разрешается только в обозначенных местах. Длина полос не может превышать 8 м. Стелить необходимо с учётом обозначений верх – низ. Для укладки под керамическую плитку используется стержневой вариант инфракрасной плёнки. Важно: обувь должна быть с мягкой подошвой, чтобы не повредить плёнку.

Практически любые жилые строения могут быть оборудованы теплым водяным полом. Но особенности построек окажут влияние на особенности устройства такого вида отопления. Самое главное придерживаться технологии, иметь в наличии полный перечень материалов для монтажа, а также выбрать наиболее оптимальный вариант системы, которая будет использоваться для получения желаемого результата.

Выбор системы

В зависимости от конкретных условий следует выбирать теплого пола. На это окажет влияние балочное перекрытие, его состояние и тип, требования к основанию пола, создаваемая в процессе эксплуатация нагрузка и многое другое. Имеются основные системы, позволяющие получить теплый водяной пол в помещении:

Особое внимание стоит уделить именно бетонной стяжке, так как она находит большее применение в действительности. Если взять качество отопления, то тут тоже она имеет лучшее применение и эффективность в работе. Можно даже сказать о том, что качественная устроенная заливка может остывать в течение трех суток после полного прогрева основания. Даже если будет отключено электричество или подача теплоносителя. Тепло все равно несколько дней будет передаваться человеку.

В тех помещениях, которые не могут себе позволить устроить бетонную стяжку, применяется две остальные, имеющие свои определенные положительные моменты и минусы при использовании.

Типы устройства с бетонной стяжкой

Подготовительный этап

На первоначальных этапах проведения работ по устройству теплого пола на бетонном основании следует провести ряд действий, которые будут очень важны для дальнейших этапов. Для конкретного помещения рассчитывается вся система, количество элементов и компонентов. Важное значение уделяется . Он не должен работать на износ по максимальным параметрам, а иметь незначительный запас. Только в таком случае он сможет прослужить на протяжении длительного периода.

В системе должна поддерживаться определенная температура, к которой следует стремиться и создавать условия при устройстве теплого водяного пола. Исходя из параметров помещения, будут определяться участки с наибольшей теплопотерей. Их можно устроить лучшим образом, поставить новые окна и вставить двери, принять иные меры. Но все равно внешние стены в помещении будут терять больше тепла, чем все остальные. В таком случае главное правильно выбрать трубопровода, а также грамотно разложить трубы с выставленным шагом.

Мощность теплого пола несколько увеличивается в следующих случаях:

В любом случае лучше сразу избавиться полностью от напольного покрытия, которое ранее имелось в помещении, а также по возможности демонтировать старую стяжку. Основание под теплый пол должно быть по максимуму выровнено. Допускается перепад высоты, но не более чем на 10 мм. Если же погрешности куда большие, лучше подумать об устройстве дополнительного до проведения всех остальных работ. В противном случае можно столкнуться с таким дефектов теплого пола, как завоздушивание всей системы.

Устройства «пирога»

По всему периметру к стенам крепится демпферная лента, предназначенная для компенсации теплового расширения будущей стяжки в процессе работы системы теплого пола. После настила теплоизоляционного слоя производиться укладка пленки из полиэтилена, служащая дополнительным гидроизоляционным слоем.

Нельзя забывать и про слой . Она кроме своего основного предназначения может использоваться для крепления труб, если отсутствуют специальные крепежи. Устроенные компенсационные швы должны быть защищены надежным образом. Чаще всего в таком случае используют гофрированную трубу. Важно не забыть что при больших площадях и в соединениях между комнатами делать деформационные швы.

Особо стоит обратить внимание на деформационные швы на стыках плит и трещинах пола

Выбор схемы трубопровода

Трубы нельзя укладывать просто так на поверхности до заливки стяжки. Чаще всего используются , получившие название «улитка» или «змейка». Кроме этого имеется и сочетание этих вариантов для достижения максимальной эффективности передачи тепла от системы теплого пола.

Важно рассчитать количество , которое необходимо для выполнения монтажа. Ориентировочно каждый квадратный метр требует порядка 5 метров трубы, если шаг укладки составляет 20 см. в настоящее время имеется большое количество компьютерных программ, позволяющих спроектировать любой для всего контура. Для большого по площади помещения лучше всего предусмотреть несколько контуров, чтобы прогрев воздуха от пола был максимальным и равномерным по всей площади. В данном случае чаще всего применяется схема «улитка». Здесь чередуются друг с другом противоположные потоки системы (холодные и горячие).

Испытания

Когда все устроено до заливки следует проверить работоспособность системы теплого пола, а также правильность подключения всех компонентов между собой. Это так называемые гидравлические испытания. Этап очень важен для начинающих строителей, когда нет надлежащего опыта проведения работ.

Давление в систему пускается постепенно. Герметичность труб должна быть отличной. Если все прошло успешно, запускается максимальное давление, которое так же должно выдерживаться всей системой теплого водяного пола. При обнаружении недочетов работы, их следует в тот же момент устранить. Может возникнуть необходимость вообще заменить отдельные участки трубопровода до следующего этапа. Нельзя лениться, так как все эти погрешности проявятся в процессе работы системы, и придется производить демонтаж напольного покрытия и участка стяжки для ремонта.

Заливка стяжки

Самый последний этап устройства водяных теплых полов со стяжкой – и распределение его по всей поверхности. Стоит помнить о минимальной толщине такой стяжки, которая должна примерно на 3-10 см накрывать уровень трубопровода системы. При необходимости получения максимально ровной поверхности производиться установка маяков по площади в помещении после укладки труб.
В последующем останется лишь распределить при помощи правило раствор.

Любой владелец частного дома сталкивался с проблемой отопления. Особенно важным элементом отопления являются полы. Правильные полы не пропускают в дом сырость и подолгу удерживают в нем тепло. В последнее время стремительно набирают популярность полы по грунту.

Они эффективны, поскольку являются практичными, надежными и относительно недорогими. Если при сооружении не планируется подвальное помещение, то по грунту в частном доме – один из лучших вариантов теплоизоляции.

Такая конструкция сооружается прямо на земле с учётом всех её неровностей и поможет предотвратить попадание холода с её поверхности. Такой вариант далеко не самый простой, зато его можно воплотить в жизнь самостоятельно, не нанимая рабочих или технику.

Никакого отношения к выпечке такие полы не имеют. Их называют «пирогами» из-за того, что их теплоизоляция имеет много слоёв и по виду они слегка напоминают слоеный пирог. Если вы всё-таки решились на строительство, то учтите, теплые полы по грунту требуют некоторых замеров.

Например, грунтовые воды не должны быть слишком высоко, потому что это заставить «поплыть» ваш «пирог». Ещё следует убедиться, что грунт достаточно крепок, ибо всё конструкция может просто осесть. Также следует помнить, что «пирог» уменьшает высоту комнаты, а демонтаж такой конструкции – дело сложное, поэтому всё надо делать правильно с первого раза.

Подготовка основания

Устройство вашего сооружения включает несколько слоев, а значит и несколько этапов тоже.

Не приступайте к следующему этапу не завершив полностью предыдущий.

Первое, что мы должны сделать – это подготовить основание непосредственно на самом грунте. Для этого нужно:

  • снять слой земли. Это надо делать обязательно, потому что плодородный пласт обычно рыхлый, а остатки растительности могут потом начать гнить и разлагаться – это вызовет неприятный запах, и в помещении будет невозможно находиться. Пирог пола требует около 20 сантиметров, а то больше (зависит от региона).

  • Совет: замеряйте каждый уровень и подсчитайте насколько глубоко нужно снимать почву. Оставляйте отметки на каждом из уровней, чтобы легче было ориентироваться;

  • уберите весь мусор и камни. Это тоже очень важно, ибо один незамеченный камешек может вызвать неровности;
  • оставшийся чистый грунт – выровнять и утрамбовать. Сделать это надо очень ровно – по нивелиру.

Разделительный слой

Чтобы ничего не разъехалось основание котлована нужно выстелить геотекстилем или дорнитом. Лучше выбрать первое, потому что он ещё и защищает от прорастания сорняков.

Правильный пирог теплого пола должен быть отделен от частей фундамента и цоколя (нижней части стены здания, лежащей на фундаменте) специальным слоем. Категорически запрещено опирать плиту на выступающие части конструкции.

Правильный пол должен быть выполнен в виде плавающей стяжки.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

  • песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
  • щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
  • природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
  • керамзит. Тоже подойдет.

Отличным утеплителем будут минераловатные плиты (теплоизоляционный материал, который изготовляют из минеральной ваты и синтетического связующего). Они имеют высокую плотность, довольно крепкие и живут долго. Такие плиты укладываются в два пласта, они могут быть уязвимы для влаги, потому их нужно обработать водоотталкивающим веществом.

Подбетонка

Какой бы связующий материал вы бы не использовали, вам всё равно понадобится подбетонка. Вам понадобится тощая бетонная смесь B 7,5. Напоминаем, что тощий бетон – это такой бетон, в котором уменьшено содержание цемента и воды, а увеличено содержание наполнителя.

Такой материал гораздо «слабее» своего «жирного» аналога, но при этом дешевле. В нашем случае нецелесообразно использовать более крепкий бетонный состав.

Подбетонка не армируется, но обязательно должна быть отделена от цоколя или частей фундамента. Для этого подойдут куски пенопласта или специальная лента.

Если вы хотите ещё удешевить пирог пола по грунту, то можно использовать насыщение верхних слоев щебня цементным молочком. Образовавшаяся корочка должна быть идеально ровной, а её глубина – составлять несколько сантиметров. Такой фокус поможет сделать водонепроницаемую бетонную корочку.

Гидроизоляция и утепление

Наконец-то мы добрались до гидроизоляции и утепления. На этом этапе необходимо изолироваться от влаги. Делать мы это будем за счет гидроизоляционной пленки или специальной мембраны. Пленку стелите внахлест, а щели на месте стыков заклеивайте строительным скотчем.

Первым нужно положить именно гидроизоляционный материал, а не теплоизоляцию.

В качестве утеплителя используйте слой вспененного пенополистерола или плотный полистирол. Ещё можно использовать специальные плиты, но мы советуем это делать только, если нагрузка на поверхность конструкции будет большая.

Толщину пласта можете выбрать сами в зависимости от климатических условий региона, обычно это от 5 до 20 сантиметров. Стыки и щели заполните строительной пеной.

Поверх получившегося «бутерброда» простелите ещё один слой гидроизоляционного материала или просто рубероида. Это делать необязательно, но если вы живете во влажном регионе с высокими грунтовыми водами – лучше перестраховаться.

Демпферный слой

Поверх стен проложите демпферовую ленту, которая будет чуть выше запланированной толщины стяжки. Это необходимо для того, чтобы изолировать будущую стяжку от несущих элементов фундамента или цоколя.

Напоминаем: пол по грунту пирог категорически запрещается жестко связывать с элементами цоколя.

Вместо ленты можно использовать полосы из пенополистирола, что тоже нужно проложить чуть выше. Лишние куски потом можно будет обрезать.

Плавающая стяжка

Такая стяжка выполняент сразу несколько функций: она производит теплоизоляцию и звукоизоляцию одновременно. Конструктивная особенность этой стяжки в том, что раствор помещается на поверхности утеплителя, а не на основание.

Ну, или на слое рубероида, если вы покрывали им утеплитель сверху. Вот на что нужно обратить внимание:

  • желательно сделать всё за один раз. В больших помещениях такое будет невозможно, поэтому разделите готовые и неготовые участки перегородками. Это создаст температурный шов и поможет стяжке впоследствии взяться полностью;
  • если это возможно – заливайте по штукотурочным маякам;
  • толщина стяжки не должна превышать 20 сантиметров, минимальная – не меньше 5. Ориентируйтесь на предполагаемые эксплуатационные нагрузки и вид будущего напольного покрытия.

Армирование пола по грунту

Армирование – важный этап, который поможет укрепить бетонную стяжку. Металлическая сетка, также послужит для закрепления на ней труб.

Армирующая сетка должна представлять собой проволоку с ячейками квадратной формы толщиной от 5 до 10 сантиметров. В зависимости от конструктивных особенностей толщина может меняться.

Укладка сетки происходит следующим образом:

  • снизу простилается защитный слой – полимерный материал. Толщина этого слоя не должна превышать 1,5 – 3 сантиметра.
  • установка сетки;
  • установка специальных маяков (в небольших комнатах это не нужно);
  • заливка смеси.

Ходить по не затвердевшей смеси – не желательно, лучше установите специальные дорожки, по которым вы будите передвигаться. Даже когда смесь возьмется лучше все равно продолжать ходить по этим дорожкам, металлические сетки имеют гораздо меньшую плотность и могут прогнуться под весом человека.

Ребра жесткости под перегородками

Чтобы пирог теплого водяного пола держался лучше его необходимо укрепить. Делается это за счет ребер жесткости. Для их создания под перегородки укладывается – материал, который полностью состоит из закрытых мелких ячеек.

Укладывать материал нужно прерывисто, а образовавшиеся пустоты применить для укладывания арматуры. Таким образом, должно получиться, что вся конструкция равномерно укреплена арматурными стержнями.

Контуры теплого пола

Для ещё большей экономии в теплый пол по грунту можно вмонтировав , это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.

Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.

После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов, при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

Видео: пирог теплого пола оп грунту

Обустройство пола - один из самых важных моментов при ремонте или строительстве. А если речь идет о частном доме, этот вопрос стает еще острее. Во многих проектах домов очень часто проектируют полы по грунту, это достаточно надежный и один из самых практичных и недорогих вариантов. В настоящее время теплые полы с каждым днем стают все более восстребованными и популярными, поэтому многие отдают предпочтения именно этому виду отопления в доме. Надежная теплоизоляция пола обеспечит тепло и уют в нем, а также значительно снизит затраты на его содержание. Ведь теплые полы прекрасно сохраняют тепло в доме, создают комфортные условия для проживания, а в некоторых случаях заменяют центральное отопление.

Что такое пирог теплого пола по грунту

Устраивая полы по грунту, обязательным моментом является их теплоизоляция , благодаря этому получается многослойная конструкция, которую очень часто называют пирогом теплого пола. Данная конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что строительство пола по грунту во многом зависит от состояния грунта. Он должен соответствовать некоторым требованиям. Например уровень грунтовых вод должен находиться на глубине 5- 6 метров , грунты не должны быть рыхлыми, например, песчаными или черноземными. Кроме этого, необходимо учитывать нагрузку на пол . Нужно заметить, что пирог теплого пола должен обеспечивать:

  • теплоизоляцию помещения;
  • защиту от грунтовых вод;
  • звукоизоляцию в доме;
  • предотвращать от накопления водяных паров внутри пола;
  • обеспечивать комфортные условия для проживания.

Из чего состоит пирог теплого пола по грунту

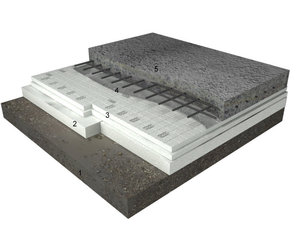

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.

В зависимости от конструктивных особенностей пола и некоторых других немаловажных факторов, пирог теплого пола по грунту может иметь другой состав и различную толщину.

Достоинства и недостатки теплого пола по грунту

Достоинства :

Недостатки :

  • теплый пол, в зависимости от конструктивных особенностей, может значительно уменьшить высоту помещения ;
  • в случае неполадки данной системы очень сложно и дорого обойдется демонтирование слоев пола;
  • иногда это достаточно длительная и сложная процедура , которую желательно выполнять во время строительства дома;
  • необходимость учитывать положение грунтовых вод.

Варианты укладки пирога теплого пола

Существует несколько вариантов укладки пирога теплого пола по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида теплого пола и некоторых других факторов. Вышесказанный вариант можно считать основным, где в качестве основного подстилающего слоя идет бетонный слой. Выполняется укладка пирога и другим способом, где бетонный слой заменяет песчаная подушка, ее толщина 100- 150 мм. Последовательность та же, хотя обеспечить ровное основание намного сложнее, нежели при бетонной стяжке.

В зависимости от теплоизоляционных материалов, также могут быть различные варианты пирога теплого пола. Выбирая в качестве утеплителя пенополистирол , укладка пирога будет следующая:

Превосходный утеплитель - минераловатные плиты , котрые имеют высокую плотность, устойчивы к деформации и долговечны. Данный материал советуют укладывать в два слоя. Для меньшего поглощения влаги обрабатывают водоотталкивающим составом. Используют в качестве утеплительного слоя в пироге теплого пола и керамзит . Это достаточно простой и недорогой вариант. При укладке пирога применяя керамзит , как утеплитель, можно не укладывать дополнительную гидроизоляцию, также керамзит заменяет слой гравия и стяжки. Есть еще несколько довольно-таки эффективных способов укладки пирога теплого пола с использованием некоторых других теплоизоляционных материалов.

Технология монтажа пирога теплого пола

Устраиваемые полы по грунту - это один из самых удачных вариантов, который снижает затраты на их возведение , экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.

1.
2.
3.
4.
5.
6.
7.

Достаточно часто, если речь идет о системе теплый пол, можно услышать словосочетание пирог теплого водяного пола, однако, многие задаются вопросом, что же это такое. Ответ достаточно прост: пирогом называют совокупность слоев, из которых складывается сама отопительная система. Как любая часть подобной конструкции, пирог водяного теплого пола обладает рядом особенностей, которые необходимо учитывать при установке такой системы.

Преимущества и недостатки

При выборе подобной подпольной системы обогрева помещения рекомендуется принимать во внимания ряд преимуществ и недостатков ее монтажа.

Так, к числу наиболее весомых преимуществ можно отнести:

  • Хороший показатель экономичности

    Высокие показатели достигаются за счет рационального распределения горячего теплоносителя, так, сильнее нагревается более холодная область, в то время как более теплые участки просто поддерживают необходимый уровень нагрева. В отличие от конвекционных систем, в которых больше всего нагревается подпотолочная часть помещения, данная система все-таки выигрывает. К тому же, она не позволяет образовываться большим температурным перепадам между самой горячей точкой помещения и улицей, что вызывает большие теплопотерь.     Если система устанавливается в многоквартирном доме, показатель теплопотерь все-таки меньше, тем не менее, он тоже имеет место быть. Только в данном случае тепло уходит не только на улицу, но и в соседние квартиры.
  • Свободное пространство.

    За счет размещения отопительной системы под напольной поверхностью освобождается пространство у стен, которые обычно занимает радиатор или батарея. В качестве напольного покрытия обычно укладывается бетонная стяжка, однако, можно вполне использовать и линолеум или ламинат.
Что касается недостатков, которые также имеются, наиболее значимыми можно назвать:
  • Сложность монтажа

    В данном случае при установке такой системы придется осуществить капитальный ремонт, так как водяной пол укладывается под слой стяжки, поэтому придется полностью перекладывать напольную поверхность.
  • Сложность ухода и ремонта.

    При возникновении протечки для того, чтобы подобраться к системе труб, потребуется снятие всего покрытия, а также разбивание бетонной стяжки. Тем не менее использование качественного материала для изготовления труб может в значительной степени снизить риск появления протечек.
  • Затратность.

    В отличие от стандартной радиаторной обогревательной системы, пирог теплого водяного пола обойдется в значительно большую сумму. Это объясняется более комплексной системой монтажа, так, стоимость одного метра трубы варьируется в пределах 50 руб.

Процесс установки пирога водяного теплого пола

Перед тем как приступить к монтажу всей системы, необходимо определиться с материалами, которые потребуются для осуществления данного процесса.

Итак, водяной теплый пол может быть изготовлен из:

  • сшитого полиэтилена, который совмещает такие качества, как гибкость и высокую прочность с приемлемой ценовой политикой;
  • металлополимерных труб, которые не отличаются большой гибкостью, однако, способны выдерживать большее давление;
  • гофрированной трубы, которая изготавливается из нержавеющей стали. Такой материал часто используется в централизованном отоплении, тем не менее в таких системах тяжело регулировать температурный режим. Именно поэтому при использовании системы водяной теплый пол пирог должен содержать определенные гидрострелки, а это влияет на стоимость всей конструкции.

Что касается других материалов, то для установки водяной системы теплый пол также потребуется:

Пирог под деревянный пол

В данном случае последовательность слоев, укладывающихся между лагами, представляет собой следующее:
  1. Слой утеплителя. Так как уровень нагрузки в таком случае минимальный, вполне можно приобрести дешевую альтернативу, такую как стекловата.
  2. Слой фольги. Базовая отделка напольной поверхности в данном случае будет выступать в качестве хорошего теплоизоляционного слоя, что осуществляется за счет тонкого слоя отражения. Читайте также: "Какая теплоизоляция для теплого пола водяного лучше – обзор утеплителей ".
  3. Система труб. Труба располагается между лагами, в местах пересечения необходимо будет сделать пропилы, глубина которых должна соответствовать размеру самой трубы.
  4. Несущее перекрытие. Наиболее подходящим материалом будет фанера, так как в отличие от шпунтованной доски, она обладает лучшим уровнем проводимости тепла.
  5. Декоративная отделка. В данном случае может быть использован как линолеум, так и ламинат. При этом стоит учитывать низкую проводимость тепла данного материала, поэтому высота подложки должна быть минимальна.

Пирог под бетонную стяжку

В случае если стяжка делается из бетона, слои будут укладываться в другой последовательности:
  1. Слой гидроизоляции. При использовании узких рулонов, их обязательно надо накладывать друг на друга и закреплять при помощи скотча, иначе вполне возможно появление протечек. Гидроизоляционный слой также должен быть установлен по периметру стен на ту высоту, на которой будет располагаться само покрытие.
  2. Утеплитель. В данном случае также можно использовать пенопласт или пенополистирол экструдированный. Такой слой потом перекрывается фольгой или теплоизоляцией на основе фольги, так как это позволит сэкономить тепловую энергию.
  3. Демпферная лента. Ее слой позволит компенсировать расширение стяжки, в результате тепловых перепадов.
  4. Трубная система. Для нивелирования всевозможных протечек и поломок рекомендуется использование целых кусков труб, без соединений.
  5. Слой армирующей сетки. На нее устанавливаются маячки, которые будут служить ориентиром при укладке стяжки.
  6. Слой стяжки. Бетон, прочность которого должна быть больше М150, выравнивается по ранее установленным маякам.
  7. Чистовая отделка. Перед тем как наложить финальный слой, необходимо дать бетонной стяжке упрочниться и высохнуть в течение 30 дней

Следует обратить внимание на то, что опрессовка теплого водяного пола должна быть осуществлена еще до того, как будет уложен слой бетона (подробнее: " "). Стандартные показатели всей системы, как правило, размещаются на фото в инструкции. А вот прогревание всей системы должно осуществляться уже после полного высыхания всех слоев. В противном случае, сырой бетон хоть и высохнет быстрее, но покроется многочисленными трещинами.

Пирог под грунт

Многие советуют не изменять последовательность укладки слоев и просто воспользоваться инструкцией к бетонной стяжке, необходимо только уложить песчано-гравийный слой. Тем не менее, если грунт уложить таким способом, существует риск плохой усадки при , что приведет к смещению утеплительного слоя и растрескиванию всей поверхности.
  • После того как грунт плотно утрамбован, необходимо засыпать 10 см щебенки, конечно, все слои четко разравниваются.
  • Затем следует засыпать песок, чтобы он превышал слой щебня на 5 см, его также утрамбовывают и поливают водой.
  • Далее накладывается слой гидроизоляции. Здесь все совпадает с бетонной стяжкой.
  • Слой гидроизоляции необходимо армировать сеткой, а потом залить черновую стяжку размером до 10 см (подробнее: " ").
  • Сверху снова укладываем гидроизоляционный слой, а также теплоизоляцию из пенополистирола. В данном случае размер слоя зависит от условий самого помещения, он может варьироваться от 5 до 15 см.

Последующие шаги не отличаются от инструкции для бетонных перекрытий.

Пирог под сухую стяжку

Сухая стяжка состоит из сыпучих материалов, сверху которых укладывается слой гипсокартона или фанеры.

Инструкция в данном случае будет следующей:

  • По периметру всего помещения выкладывается слой демпферной ленты.
  • На перекрытие укладывается песок или мелкий керамзит и разравнивается. Специалисты советуют использовать керамзитную основу, та как она лучше тепло изолирует, чем песок.
  • Вдоль контуров труб выкладываются пластины из тепло распределительного алюминия. Чтобы передвигаться по уложенной системе, можно воспользоваться фанерными досками – мостками.
  • Поверх выкладываем сухую стяжку, а именно: два гипсокартона, при этом перекрывая швы между рядами.
Как сделать стяжку для теплого водяного пола, детальное видео:

Монтаж пирога электрического теплого пола

Процесс монтажа данной системы значительно легче, чем для водяного пола, так как она не требует дополнительных черновых слоев.

В качестве материалов необходимо будет приобрести нагревательную пленку и терморегуляторную установку. Можно приобрести как механический, так и автоматический теплорегулятор, датчики управления находятся под нагревателем.

Для уменьшения теплопотерь рекомендуют укладывать слой фольгированного полиэтилена, однако, не стоит укладывать слишком большой слой, так как есть риск деформации всей системы. Чтобы гидроизолировать электрические шины, их необходимо покрыть битумными накладками, а дополнительный слой полиэтилена позволит также избежать перегрева всей системы.

Что касается самого пирога, то для электрического теплого пола слои должны быть следующими:
  1. На черновую поверхность укладывается вспененный полиэтилен на основе фольги, при этом фольгированный слой должен быть вверху.
  2. Вырезаем углубления для датчика тепла в подложке, и укладываем его. Место может быть абсолютно любое.
  3. Выкладываем слой пленочного нагревателя, он фиксируется за счет использования обычного скотча. Токоведущие дорожки у тепло нагревателя должны быть расположены вверху, чтобы избежать риска замыкания с фольгой.
  4. Затем идет гидроизоляционный слой из плотного полиэтилена, его также можно использовать как ламинатную подложку.
  5. Завершающий этап состоит из укладки самого ламината и его плинтусов.
При укладке электрического теплого пола следует также избегать его размещения под мебелью и другими предметами интерьера.
