Подземный ввод кабеля в дом. Порядок выполнения ввода электроэнергии в дом. Планирование работ: как жить в симбиозе с РЭС

При строительстве одним из важных вопросов является ввод электричества в дом. Проведение электричества считается ответственным мероприятием, от которого зависит внутренняя работа сети, качество работы электрических приборов, обогрев и пожаробезопасность дома.

Методы ввода: выделяются подземный способ и по воздуху. Для уличных монтажных работ наиболее подходящими считаются провода СИП 2*16 или 4*16, а для внутридомовых ВВГнг-Is 2*6, 4*6, 4*10 или 2*10. Выбор будет зависеть от установленной общей потребляемой мощности данного строения.

Заметка: Аббревиатура СИП переводится как самонесущие изолированные провода. Это современные безопасные помощники при проведении электричества.

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и , то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

  • Эксплуатация до сорока пяти лет;
  • покрыты надежной изоляцией;
  • стойкость к погодным условиям;
  • стабильная работа даже в условиях нахлестывания проводов;
  • работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.

Заметка: Для электрификации домовладения чаще пользуются проводом СИП четыре или пять, имеющие одинаковое сечение на жилах равные 16 квадратных миллиметров.

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

Необходимая арматура

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

  • Зажимы для ответвления 220-380В (4 или 8);
  • анкерная консольная опора для столба ЛЕП и стены строения;
  • гильза из металла для проведения сквозь стену;
  • анкерные зажимы;
  • металл- игофрорукав;
  • провода .

Как будет производится проведение СИП вдоль наружней стены строения зависит от материала выполнения.

Заметка: Наиболее удобным и безопасным считается ввод проводов с использованием гофры либо пластиковых коробов. Если строение из пожаростойких материалов, то кабель может быть проведен открытым по стене.

Воздушный способ

При воздушном способе ответвление выполняется от ближайшей опоры ЛЭП к домовладению, которая должна быть не дальше двадцати пяти метров. Если на большем расстоянии, то здесь потребуется установка дополнительного столба. Проводящей электрический ток провод должен проходить ниже шести метров.


Анкерный кронштейн применяется при подключении провода к воздушной опоре и строению. Важно: По нормам безопасности кронштейны к дому крепятся на уровне не ниже 2,75 м от поверхности земли. Далее следует введение проводки в домовладение. СИП отличны для наружного проведения, а вот для внутренних они не подходят. Именно поэтому специалистами рекомендуется делать щиток снаружи и подключать их к иному кабелю.

Также наличие электрощита снаружи будет предохранять от скачков напряжения. Щиток имеет автоматический выключатель с заземлением. Его помещают в защитный бокс, который должен располагаться таким образом, чтобы провод СИП опускался ниже с запасом. В щитке кабель СИП переходит в иной, идущий в строение.

Заметка: Желательно СИП, идущий до электрощита, обернуть в гофру. Также, в месте прохождения через стену провод поместить в стальную трубку. Это будет служить дополнительной защитой. Для проведения с уличного щита в дом наиболее подходит кабель ВВГнг. На заметку: Аббревиатура ВВГнг расшифровывается как винил-винил-голый не горючий, предусмотренный для напряжений - 220-380Вольт и 660-1000Вольт.

В отличии от СИП он уже, обладает большей гибкостью, срок эксплуатации до тридцати лет, не поддается горению и имеет поливинилхлоридное двухслойное покрытие. По трубе из металла он вводится в стену дома, а внутри входит в электрощит. Электрический щиток выполняет роль распределения электрической энергии по зданию. Его устанавливают в короб из пластика или металла, который может быть закреплен как на стене, так и помещен в нишу. Внутри него имеется DIN-рейка, на которой размещается вся автоматическая система.

Электрощит является главным элементом внутреннего разведения электричества, от которого оно распределяется по всем помещениям.

Подземный способ

Этот метод на сегодня считается самым распространенным. Во многом это объясняется минимальным воздействием осадков на провод, защитой его от порывов и возгораний, а также они не влияют на внешний вид строения

Схема заключается в опускании кабеля, заключенного в металлической трубе вниз по опорному столбу. Вырывается траншея от столба к зданию в глубину не менее 0,8 м. Кабель, проходящий по траншеи помещают в трубу из пластика или металла, лучше чтобы она была бронированной. Далее траншея засыпается.

Электрификация дома подземным способом может выполняться 2 методами:


В первом методе электрокабель, спрятанный в из металла, проводится до внешнего щитка. А во втором через отверстие в фундаменте. Здесь кабель прячется в бронированную трубу и выводится к месту расположения электрощита.

Особенности ввода в деревянный дом

Введение в деревянное строение проводников, имеющих алюминиевые жилы, строго запрещено. Так как, проведение таких проводов по сгораемой конструкции не допускается.

Здесь понадобится произвести переход на медный проводник. Наиболее подходящим является кабель ВВНнг.

Важно: При совмещении этих проводов нельзя пользоваться обычной скруткой, а выполнять с помощью клеммной коробки. Потому, что при прямом соединении медного и алюминиевого материалов, они могут вступить в реакцию и подвергаться окислению. И как результат в точке совмещения даже при небольшой нагрузке может появляться искра, что является прямым путем к возгоранию.

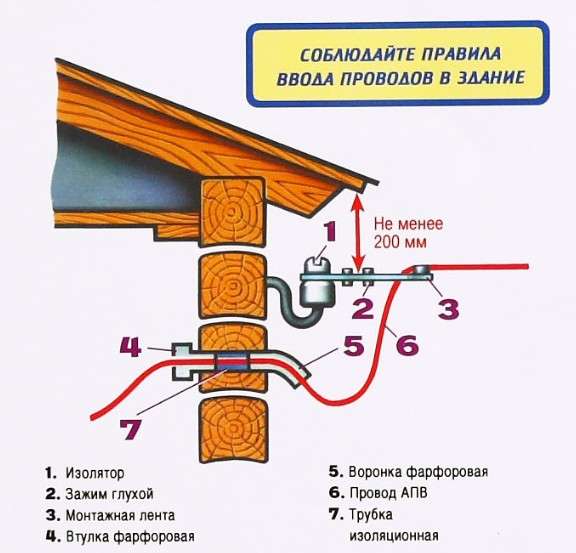

Также проведение кабеля через стену из дерева следует выполнять с помощью толстостенной трубы из стали, диаметр которой должен в четыре раза превышать внешний кабель.

Подключение желательно выполнять с небольшим обратным уклоном для предотвращения затекания воды внутрь. Место входа необходимо будет загерметизировать с помощью асбестовых, резиновых или пластиковых заглушек.

Если ввод в деревянное жилище осуществляется со столба через фундамент, то ситуация несколько иная, т. к. конструкция не является горючей. Здесь внимание заостряется на помещении, в которое идет кабель - сухое или влажное.

Итоги

Какой способ ввода выбрать, будет зависеть только от ваших желаний. Каждый метод хорош по своему - воздушный является более легким, а вот под землей надежнее.

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами. Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.
Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации.
Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

  1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
  2. Подключение с помощью СИП-кабеля.
  3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.
Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:


Как проложить кабель в земле видео смотрите ниже:

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:

  1. Получить разрешение на подключения электричества.
  2. Приобрести необходимое количество провода и арматуры для его крепления.
  3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

  1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
  2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
  3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
  4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
  5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
  6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Заключение

Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.

Понравилось видео? Подписывайтесь на наш канал!

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.

5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

Выкопайте траншею.
. Положите в нее трубу требуемого диаметра.
. Протяните кабель. Важно, чтобы он не находился в натяжке.
. Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
. Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку по выгодным ценам.

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем . В работы добавляется:

  • Рытье траншеи от опоры до дома и её оборудование;
  • Проход (отверстие) фундамента внутрь дома;
  • Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
  • Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее 1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

  • Кабель бронированный ВБбШв, ВКбШв, ВБбШнг(А), ВБШв. Посмотреть номенклатуру кабелей ВБШв можно тут http://www.optcable.ru/kabel-no-provodnikovaya-produkciya/kabel-silovoj-s-pvh-izolyaciej/vbbshv-4×150/

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

  • Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

  • Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
  • Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.


  • На дне траншеи не должно быть кореньев, строительного мусора.
  • На дне траншеи делается песчаная подушка.
  • Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

  • Через фундамент;
  • Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

спуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

Выводы

  • Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
  • Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
  • Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
  • Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом , тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

  1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
  2. Напрямую , электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

СИП ввод в дом.

Линия электропитания от опоры ВЛ , проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель , специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием специальных хомутов.

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый , его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда по сгораемому основанию делается . В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.


Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом.

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.
