Для поддержания тепла в зданиях используют системы отопления. Большинство включают радиаторы, которые монтируют несколькими способами. Варианты зависят от строения обвязки и используемых батарей.
Различий в схемах, на первый взгляд, немного, но выбор лучше предоставить профессионалу . Специалист поможет составить грамотный проект, который не только учтёт пожелания владельца, но также будет качественно работать.
Как подключить радиаторы к однотрубной системе отопления
Широко распространена благодаря дешевизне и простоте монтажа . В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно . Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.
Подобная система обладает парой недостатков:
- Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
- Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.
Лучшие и худшие черты двухтрубной системы
В отличие от напарника, имеет прямую и обратную трубы , цель которых, соответственно: подать горячую, вернуть остывшую воду. Каждую батарею системы подключают параллельно . Это увеличивает прогрев дальних участков цепи. Две трубы позволяют устанавливать регуляторы перед каждым радиатором , с помощью которых настраивают необходимую температуру.
Недостатком является сложность монтажа и рост затрат.
Справка. Стоимость увеличивается практически вдвое , в сравнении с однотрубной системой отопления.
Какая схема подключения батареи самая эффективная?
Различают три способа установки радиатора.
Диагональная
Считается наиболее эффективной и используется в большинстве случаев.
Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.
Это связано с высоким КПД:
- Теплоноситель поступает в батарею из верхнего угла.
- Жидкость расходится по всему доступному объёму.
- Вытекает в противоположной точке.
По этой схеме проводят испытания систем на фабриках.
Нижняя
Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.
Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.
Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.
Не следует использовать подобную схему в обвязке без насоса , поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.
Боковая или односторонняя
Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу , поскольку значительно усложняется монтаж.
Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.
Обладает высоким КПД , чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.
Важно! Этот фактор не затрагивает панельные теплообменники , в которые ставят специальные стержни, улучшающие подачу.
Полезное видео
В видео разбираются особенности разных популярных схем подключения радиаторов.
От специалистов можно услышать мнение, что однотрубная система отопления — это пережиток прошлого, тем не менее, она и по сей день стоит в ряду эффективных способов отопления частных и многоэтажных домов.
Стоит только немного модифицировать заслуженную классику, и проявятся все преимущества однотрубного соединения при монтаже отопительных систем: комфорт, уют в доме и возможность локального ремонта отопительной системы без отключения теплоснабжения.
А ещё — экономия денег при отключении энергоснабжения территории.
Однотрубная система: «изюминки» подключения и реальная выгода при установке
Изначально однотрубная система подключения теплоснабжения была единственно выгодной: радиаторы отопления подсоединялись по физическим параметрам «последовательного соединения» .
Выбор основывался на экономном ценообразовании:
- Вдвое сокращались затраты на приобретении проводников для теплоносителя в сравнении с двухтрубной системой.
- Достигалась экономия при покупке футорок, фитингов, кранов.
- Для этой системы подходили радиаторы всех существующих марок: от чугунной классики до «продвинутого» биметалла.
Не обошлось и без отрицательных моментов: радиаторы, последовательно закольцованные, нагревались неравномерно, последний в цепи не соответствовал заданным (ожидаемым) температурным параметрам. Так было до той поры, пока специалисты не открыли принцип «обводной трубы», известный как байпас.
Плюсы байпаса
Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.
Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.
Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки» . Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода . Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.
Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.
Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления.
Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.
Правильный монтаж конструкции без обводной трубы
Такая схема не потребует параллельной отводки трубы , базирующейся на сварке или креплении с помощью переходников и фитингов.
Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.
Инструменты
Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:
- специальные ключи для подсоединения американок;
- инструменты для навинчивания переходников;
- динамометрические ключи для «нежных» деталей.
Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.
Схемы и способы подключения
При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.
- Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев , прогревание батарей происходит равномерно.
Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.
- Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности , но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
- Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
- Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.
Вам также будет интересно:
Как правильно подключить радиаторы
При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров . Вдвое меньше допускается зазор от стены.
Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.
Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.
Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.
С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.
Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла». Иначе краска со временем отслоится и соединение даст протечку.
При самостоятельном монтаже системы не экономьте на установке кранов — иначе производить мелкий ремонт придётся при отключении системы и разрезании трубопровода.
Способы подключения радиаторов отопления
Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь - кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос - от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь - это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.
- Однотрубное.
- Двухтрубное.
Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.
Однотрубная схема
По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.
Скажем прямо - эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток - невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой. Вот почему так важно правильно рассчитать данный показатель.
Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло. И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.
Двухтрубная схема
В этой схеме присутствует два контура - подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.
Немаловажный момент - с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.
Место установки
Казалось бы, место установки радиатора отопления уже давно определено. Ведь его основная функция - это отдача тепла. Но давайте смотреть шире на поставленную задачу. Установка радиаторов - дело серьезное. С их помощью необходимо создать определенные температурные нормы, которые будут влиять на оптимальный режим в квартире. А значит, их лучше всего устанавливать под окнами, откуда проникает холодный воздух, или около входных дверей. То есть отсекать зону холодного воздуха - это еще одна их задача.
И опять возникает «НО». Просто так взять и установить радиатор отопления под окном - это полдела. Существуют определенные нормы, которые необходимо принять во внимание. Правильное подключение радиатора отопления зависит во многом и от этих норм.
Что они в себя включают?
- Во-первых, любые батареи - алюминиевые, биметаллические, стальные или чугунные - должны монтироваться горизонтально. Небольшое отклонение в 1 градус допустимо, но лучше выставить приборы точно по горизонтали.
- Во-вторых, расстояние от радиатора до подоконника должно быть в пределах 10–15 см.
- Практически то же расстояние должно быть от пола до батареи.
- От стены до радиатора оно не должно превышать 5 см.
Именно эти нормы определяют максимально правильную и эффективную теплоотдачу отопительных приборов. Поэтому принимайте их как руководство к действию.
Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

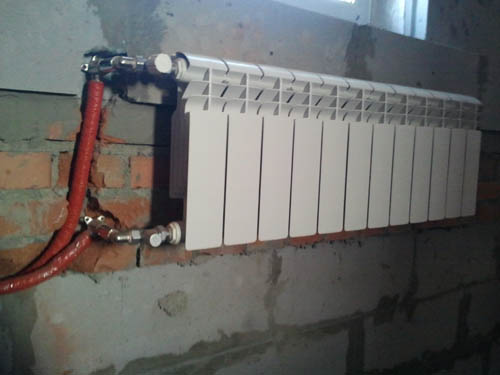

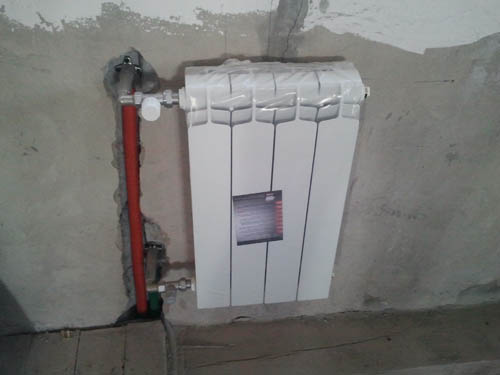

Способ №1 - боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача - в верхний патрубок.
- Обратка - в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.
И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Способ №2 - диагональное подключение
Диагональное подключение
Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:
- Подача - к верхнему патрубку батареи.
- Обратка - к нижнему, но с противоположной стороны прибора.
То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.
Способ №3 - нижнее подключение
Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.
Нижнее подключение радиатора
Кстати, схема «Ленинградка» - одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто - для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.
Что делать? Есть два решения данной проблемы:
- Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
- Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.
Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках - дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
Заключение по теме
Итак, вы смогли убедиться в том, что подключение радиаторов (РИФАР и других типов) - дело непростое и очень серьезное. Считается, что в городских квартирах оптимальный вариант - боковое соединение. Если дело касается частного домостроения, то диагональная схема подойдет лучше всего. С нижним подключением слишком много проблем. К тому же практика и тестирование показали, что этот вариант при неправильном подходе к организации монтажного процесса отличается слишком большими тепловыми потерями - до 40%.
Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.
В этой статье Вы узнаете:
Поехали...
При виде различных радиаторов разбегаются глаза...
Я Вам помогу быстро разобраться с видами и расскажу о способах подключения отдельных видов радиаторов.
Конвекторы и чугунные радиаторы мы рассматривать не будем...
О них Вы можете узнать из этой статьи:
Продолжаем...
На сегодняшний день самые популярные радиаторы - это секционные : Алюминиевые и биметаллические.
Алюминиевые радиаторы
Рабочее давление до 16 Bar.

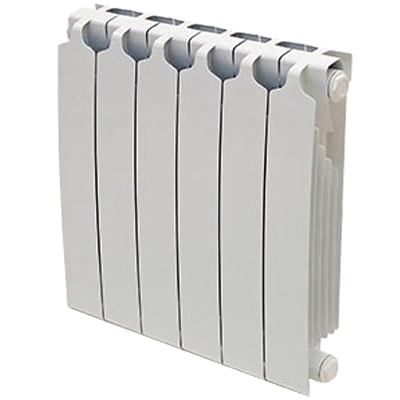

Биметаллические радиаторы
Рабочее давление до 20-40 Bar.
В чем различие между алюминиевыми радиаторами и биметаллическими?
Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.
Так как в биметаллических радиаторах скрыт стальной , покрытый алюминиевой оболочкой.
Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.
20 секционный радиатор. Пример из жизни! Греет прекрасно!
Если Вы решили поставить до 20 секций, то обратите внимание на крепежные элементы, четырех может быть недостаточно. Существуют в природе два вида креплений :
1. Угловой кронштейн
2. Штыревой кронштейн
Угловой кронштейн подходит для ровных отштукатуренных стен.
Штыревой кронштейн - для любых стен. Единственный недостаток в том, что штыревой кронштейн будет плохо держаться в пустотелом кирпиче.
Самый лучший угловой кронштейн тот, на котором стенка с креплением самая большая по площади. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь на изгиб вниз.
Из штыревых кронштейнов лучше те, у которых толще диаметр штыря, и в пробке лучше распирающий. На данный момент мне нравится от фирмы "Omec".
Способы подключения радиаторов.
Рассмотрим различное множество подключений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.
Достоинства и недостатки каждой схемы.
1 место. Подключение по диагонали. Самый эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток в отсутствии возможности изменения количества секций радиатора.
2. место. Боковое подключение. Не сильно проигрывает в плане КПД от диагонального подключения. Если стоит вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если, по каким либо причинам, меня не устроит мощность , то можно добавить (или уменьшить) количество секций без переделок по узлам подключения.
3 место. Нижнее подключение. Тут много ходит мифов по данному подключению. И сейчас я скажу недостаток данного подключения.
Недостаток. Для частного дома. Когда вы начинаете заливать в систему незамерзающую жидкость, не перемешав капитально с долей дистиллированной воды, возникает прослойка по высоте (вода/незамерзайка). И, так как, незамерзающая жидкость тяжелее воды, то она находиться ниже обычной воды. Поэтому возникает слоеный пирог в радиаторе по массе в виде двух разных сред: воды и незамерзайки. Данный, не размешанный слоеный пирог препятствует внутри радиатора. Это явление похоже на то, как вы пытаетесь перемешать масло с водой и, естественно, из-за разной плотности, эти две среды (вода и масло) будут находиться друг на другом.
Входящая незамерзающая жидкость в радиаторе не может подниматься вверх и перемешиваться с водой, так как, идет по прямой. Смотри изображение:
Очень часто, я, лично, сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже остывшая на 100 градусов вода не станет тяжелее незамерзайки.
Устраняется данная проблема следующим образом.
Через кран Маевского нужно вылить всю верхнюю (легкую) воду. И, в самом конце, Вы увидите, когда пойдет незамерзайка специфичного для нее цвета (синий, розовый или зеленый).
Что касается плавного обогрева в радиаторе с таким подключением, то это полнейший бред. И не стоит заострять на этом внимание.
Подключение радиатора сверху вниз
Это лучшее что может быть для системы отопления. Уж поверьте моему опыту, как гидравлику и теплотехнику.
В нашей фирме, когда дело доходило до прокладки систем центрального отопления, мы использовали для обвязки только стальной трубопровод. И это не обсуждалось, так как закладываются .
Достоинство стального трубопровода для центрального отопления.
Для тех, кто не в курсе. Стальной трубопровод это обычная железная . Существует оцинкованная труба - это стальная (железная) , покрытая снаружи тонким слоем цинка. Цинк вреден для системы , то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже на цинке существуют отложения. Существуют химические промывки для удаления отложений.
Попробуйте найти пластиковый трубопровод с такими параметрами!
А в системах центрального отопления могут случаться такие коллапсы, как:
Поэтому для систем центрального отопления нужно ставить стальной трубопровод.

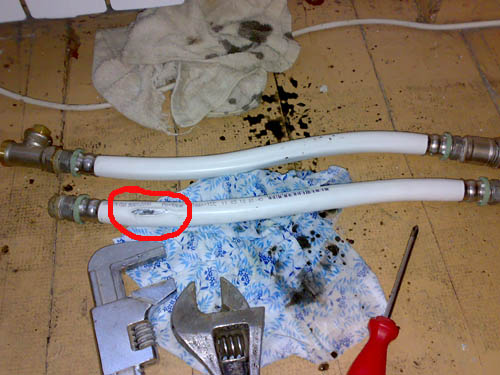

Пластик не любит температур уже выше 80 градусов. Полипропилен тем более. Кстати рекордсмен по стойкости к высоким температурам. Можно конечно выбрать медь, но с медью тоже случались проблемы. Медь может разрушаться от блуждающих токов в трубопроводе с прикосновением некоторых металлов. Примером может служить стальная арматура в стене. Контакт меди с алюминием и сталью тоже вреден. Оловянный припой на стыках не любит щелочь, которая присутствует в системах центрального . На практике случались вещи, когда в медном трубопроводе образовывались отверстия вследствие прикосновения медной трубы со стальной арматурой. Поэтому как не крути, а стальной трубопровод лучше подходит для центрального отопления. К тому же он дешевле.

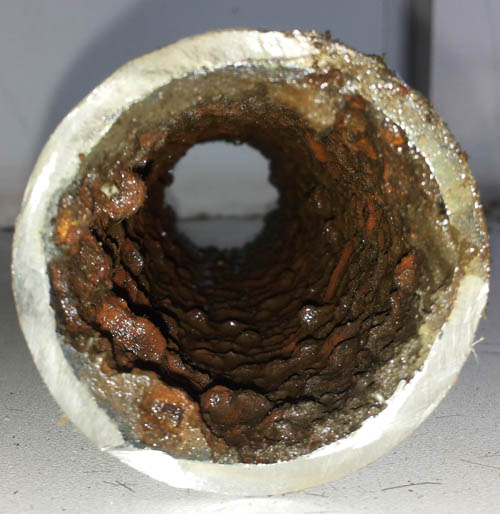

Для того, чтобы не было отложений в стальном трубопроводе, добавляют различные присадки.
Но все не так страшно как кажется!!!
Выше я рассказал байку обо всех достоинствах стального трубопровода.
Для систем центрального отопления можно использовать , сшитый полиэтилен, полипропилен, медь. Однако нужно знать их особенности в полной мере.
Существуют дома, в которых есть свои с личной замкнутой системой . Поэтому, если вы решились на пластиковый трубопровод или медь, то необходимо проконсультироваться с жилищно-управляющей компанией. К тому же, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.
Жизнь не стоит на месте, и автоматика упрощает нам жизнь. Но всегда остается риск, что автоматика не сработает.
Поэтому, монтируя пластик в систему отопления, вы действуете на свой страх и риск. Хотя, с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.
Как поменять старый радиатор на новый в системах центрального отопления?
Если это однотрубная система, то стояк с перемычкой лучше не трогать и оставить как есть!
На идущие стальные трубопроводы от стояка после перемычки, нужно поставить ремонтные вентиля для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжить стальными или иными трубопроводами до . На радиатор лучше поставить термостатические вентиля для регулировки температуры в комнате.
Термостатический клапан на радиаторе.
Термостатический клапан с термоголовкой осуществляет климат контроль в помещение. То есть, сама термоголовка, чувствуя температуру в помещение, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становиться жарко, то клапан закрывает проход теплоносителю. Если холодно - клапан открывает проход для впуска теплоносителя.
Монтаж радиатора
Что касается установки радиатора, то минимальным расстоянием от пола по стандарту от 10-12см.
От стены 2-3 см.
Все эти зазоры влияют на тепловыделение тепла от радиатора. Чем дальше от стены, тем больше тепла. Если Вы утопите в пол, то это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно быть 10 см. Максимально - 15 см. Также, от верха радиатора до подоконника должен быть проем для вентиляции.
И не нужно задвигать кресло и кровати со спинкой на сам - это уменьшает тепловыделение.
Если у Вас дома холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.
Данная система создает равную длину трубопровода до радиатора. Это условие помогает создать равномерное распределение расхода между радиаторами.
Дело в том, что существуют сопротивления по длине трубопровода, которые влияют на расход.
Если Вы хотите глубже понять, что такое сопротивление в системе отопления, то Вам следует познакомиться с такими разделами как:
Сборник фотографий для размышления:
Все схемы рабочие, есть некоторые недостатки. Данные схемы только для размышления...
| Комментарии (+) [ Читать / Добавить ] |
Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности - подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.
Способ подключения радиатора влияет на его теплоотдачу
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления - наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки - невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток - разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше - становятся все холоднее. Это - следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода - подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент - на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы - количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Где ставить радиаторы
Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.
Как расположить радиатор под окном
И последнее расстояние, которое надо выдержать при подключении радиаторов отопления - расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения - боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка - входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности - для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны - подача сверху, обратка - снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто - не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже - на 2 %. Но это только если секций в радиаторах немного - не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока - трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный - трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Типовые схемы систем отопления и способы подключения радиаторов
Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Разновидности разводки отопления
В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:
Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.
Однотрубная схема отопительных систем
Однотрубная система отопления: вертикальная и горизонтальная разводка.
В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.
Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.
Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.
В многоэтажных домах используется вертикальная однотрубная система отопления.
В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.
Отопление по однотрубной схеме в частном доме.
В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.
Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
Двухтрубная схема отопительных систем
В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.
Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Подключение радиатора отопления к двухтрубной системе: типы отопительных систем и варианты подключения отопительных приборов
Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.
Схема подключения радиатора отопления двухтрубная система с нижней разводкой
Типы отопительных систем
Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.
Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.
Чем отличаются между собой одно- и двухтрубные схемы обогрева
Двухтрубный вариант подключения
Рассмотрим ее особенности:
- Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
- При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
- Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.
Правильное подключение радиаторов отопления при двухтрубной системе - диагональный метод
Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.
- Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:
- длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
- короткий - пролегает от первого.
По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.
Разводка
Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.
Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом
Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.
Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.
В системе есть возможность автоматического регулирования температуры
Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.
На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.
Диагональное подключение двух радиаторов отопления к одному стояку
Варианты подключения отопительных приборов к системе
Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.
Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:
- присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
- подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.
Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:
- Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
В данном случае используют такие варианты присоединения радиатора:
- одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;
Одностороннее боковое подсоединение прибора с верхней разводкой системы
- диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.
- Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:
- одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;
Подсоединение боковое при нижней обвязке
- диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;
Диагональный способ подсоединения при нижней обвязке
- нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;
Как подключить нижним способом конечный радиатор
На фото - вариант подсоединения, когда обратное кольцо за отопительным прибором
Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.
- при верхней разводке максимальный эффект вы получите при диагональном подсоединении приборов;
- при нижней разводке и насосе самым эффективным вариантом будет нижний (снизу-снизу).
Вывод
Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.
Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
Подключение радиаторов отопления схемы обвязки монтаж батарей
Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.
Подключение радиаторов отопления схемы обвязки монтаж батарей
В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.
Что необходимо учитывать при выборе схем обвязки радиаторов?
Как устроен радиатор отопления
Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – чугунные батареи), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).
Очень упрощенно – схема устройства большинства радиаторов отопления
1 – Верхний коллектор;
2 – Нижний коллектор;
3 – Вертикальные каналы в секциях радиатора;
4 – Теплообменный корпус (кожух) радиатора.
Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.
И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток
Однотрубная система отопления
В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».
Варианты однотрубных стояков отопления в многоэтажном доме.
Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.
Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.
- Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
- В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.
Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.
Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.
Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.
В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя
Достоинства и недостатки однотрубной системы отопления
Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.
Двухтрубная система
Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».
Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.
Оба стояка выполняют роль своеобразных коллекторов, к которым параллельно, независимо друг от друга подключены радиаторы отопления
Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.
Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:
Стояков по два в обоих случаях, а системы отопления – принципиально разные
Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».
Зависимость эффективность радиатора от схемы его врезки в систему
Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.
Обзор схем подключения радиаторов отопления в частном доме
Отопительная система для частного дома посредством радиаторов и котельного оборудования имеет два основных способа подключения: однотрубное и двухтрубное.
Обе схемы имеют свои преимущества и недостатки.
При ее выборе следует учитывать площадь помещения, количество жилых этажей и регион проживания.
Выбор схемы
Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная , и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).
Однотрубная - основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).
При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.
Двухтрубная
система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.
Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.
Для однотрубной и двухтрубной систем вертикальная разводка преимущественно используется для домов, содержащих два и более этажа.
Однотрубная
Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.
В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.
Монтаж осуществляется горизонтальным или вертикальным способом , во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.
Недостатки:
- Взаимосвязь элементов цепи - выход из строя одного радиатора ведет к нарушению работы всей системы;
- Высокие теплопотери ;
- Невозможность контролировать нагрев отдельных элементов системы;
- Ограниченная площадь обогрева (до 150 м 2).
Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.
Двухтрубная
В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная - выполняется тремя схемами: проточным, тупиковым, коллекторным.
При проточной схеме, движение воды происходит последовательно , сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.
Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.
При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.
Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.
Преимущества:
- Параллельное подключение конвекторов , вывод из строя одного элемента не влияет на работу всей цепи;
- Возможность установки терморегуляторов ;
- Минимальные теплопотери ;
- Функционирование системы в помещениях любой площади.
Варианты подключения
Способы подключения радиатора к трубопроводу:
- Верхнее . Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
- Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа - возможность смонтировать трубу под пол.
- Одностороннее или боковое . Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
- Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.
Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.
Все о котлах на топливе, газе и электричестве в нашей статье.
Монтаж радиаторов
Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.
Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.
Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.
Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.
Цена на оборудование
Примерный расчет оборудования для отопительной системы дома, площадью 100 м 2 .
Электрическая бетономешалка своими руками: оригинальное решение в строительстве
