До недавнего времени на российском рынке приборов для обогрева безраздельно властвовали алюминиевые и чугунные радиаторы. Появление биметаллических батарей произошло сравнительно недавно. Но уже многие владельцы жилищ полюбили их. Можно сказать больше – в настоящий момент по популярности они значительно превосходят алюминиевые. А все благодаря характеристикам, которыми обладают эти приборы обогрева.
Конструктивные особенности и разновидности биметаллических радиаторов
Если говорить о конструкции радиаторов этого типа, то выделим два основных элемента - стальные трубы и панели из алюминия. Именно они составляют конструкцию этих изделий. Это и обеспечивает эффективность передачи тепла. Сердечник биметаллических радиаторов, характеристики которых важны для любого потребителя, нагревает алюминиевую оболочку при прохождении по нему горячей воды. От них тепло переходит к воздуху в помещении.
Алюминиевая оболочка обеспечивает биметаллическим радиаторам прекрасный вид, а помимо этого способствует эффективной передаче тепла. Вдобавок к этому батарея имеет небольшой вес благодаря алюминию, который сам по себе является легковесным металлом. Это обеспечивает дополнительный комфорт при монтаже этих изделий. Корпус биметаллической батареи имеет замысловатую форму, что положительно отражается на внешнем виде изделия, а помимо этого обеспечивает прекрасные свойства батареи в плане теплоотдачи.
Чтобы познакомиться с техническими характеристиками биметаллического радиатора, достаточно заглянуть в паспорт изделия. Они могут быть разными. Все зависит от модели. Производитель – тоже важный фактор, влияющий на характеристики изделия.
В настоящий момент в магазинах предлагаются биметаллические радиаторы двух видов:
- радиаторы, являющиеся биметаллическими на 100%. Как это следует понимать? Такие изделия имеют стальной сердечник из труб , который окружает оболочка из алюминия. Их главная техническая характеристика – повышенная прочность. В процессе их эксплуатации возникновение протечек исключено. Такие радиаторы выпускают в основном итальянские компании: Global Style и Royal Thermo BiLiner. Производством биметаллических батарей занимаются и отечественные компании, например, Сантехпром БМ;
- полубиметаллические радиаторы – изделия, которые являются биметаллическими лишь наполовину. Сталь при их изготовлении используется только для труб. Они усиливают вертикальные каналы этих батарей. При этом алюминий частично контактирует с водой. Главное их достоинство состоит в том, что они на 10% лучше , по сравнению с биметаллическими, отдают тепло. Другой их плюс - более низкая на 20% цена.
Выпуском радиаторов этого типа занимаются следующие компании:
- Rifar, Россия;
- Gordi, Китай;
- Sira; Италия.
У специалистов, даже после сравнения технических характеристик двух типов этих изделий, нет единого мнения насчет того, какие из них лучше подходят для централизованной системы отопления, а какие - оптимальный вариант для автономной системы в частном доме.
Одна из важных характеристик биметаллического радиатора, делающая его хорошим решением для централизованной системы обогрева состоит в том, что он не боится химии , которую добавляют в воду городские службы. Однако в условиях повышенного давления, алюминий заметно превосходит сталь. Единственное, в чем согласны эксперты, так это в том, что, если в вашем доме используются старые отопительные трубы, то при замене радиатора выбор лучше сделать в пользу биметаллических батарей.
Секционные или цельные?
В большинстве своем биметаллические радиаторы состоят из определенного числа секций. Другими словами, в процессе изготовления изделия сначала целиком создается отдельная секция
, а потом нужное количество секций соединяются между собой. В качестве фиксирующего элемента используют ниппели.
Отметим, что кроме секционных радиаторов в продаже доступны и цельные батареи, выполненные из металла. Сразу же из стали изготавливается сердечник нужного размера. Потом его заворачивают в выполненную из алюминия фигурную оболочку. Готовая батарея из биметалла обладает прекрасными характеристиками. Вероятность того, что она лопнет в процессе эксплуатации, исключена даже в условиях давления 100 атм.
Детально о характеристиках биметаллических радиаторов отопления
Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.
Теплоотдача
Самая важная техническая характеристика биметаллического радиатора - его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.
Выдерживаемое давление при работе
У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм., а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр
в биметаллических радиаторах.
Межосевое расстояние
Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.
Предельная температура теплоносителя
Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить. При выборе прибора обогрева, на этот параметр следует обратить особое внимание , поскольку он влияет на коэффициент теплоотдачи.
Надежность и срок жизни
Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает.
Легкость установки
Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.
Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можно стравить лишний воздух
из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров.
В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.
Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.
Недостатки радиаторов из биметалла
Как и другие типы радиаторов, биметаллические батареи имеют свои недостатки. Среди самых существенных отметим следующие:
- цена – это главный минус изделий из биметалла. Затраты на их приобретение в сравнении с чугунными приборами отопления очень высокие. Но зато они имеют более приятный внешний вид. Эти приборы отопления с легкостью встраиваются в современный интерьер , а в плане продолжительности периода эксплуатации опережают все остальные виды изделий отопления;
- другой минус этих изделий состоит в слабой стойкости к коррозии сердечника этих радиаторов, который выполнен из стали. Происходит это под воздействием воды и воздуха. Ржавчина на биметаллических радиаторах может появляться и под влиянием антифриза, который в качестве теплоносителя в автономных системах отопления используют владельцы частных домов. Если выбор был сделан в пользу такого теплоносителя, то лучшее решение - алюминиевые батареи.
Характеристики биметаллических радиаторов некоторых производителей
На рынке, свою продукцию, под которой подразумеваются биметаллические радиаторы, предлагают многие фирмы. О продукции некоторых из них, их технических характеристиках мы и расскажем далее.
Известным производителем батарей подобного типа является компания Global Style. Она выпускает изделия, которые отличаются высоким качеством , а в процессе эксплуатации показывают себя как надежные. Если оценивать их технические характеристики, то можно говорить о том, что для условий российских тепловых сетей приборы отопления этого производителя – идеальный выбор. Одним из плюсов этих батарей является гарантия длительностью 20 лет.
Помимо этого биметаллические радиаторы от итальянской компании обладают высоким коэффициентом теплоотдачи и служат долго. Конечно, в плане стоимости продукция Global Style - дорогое удовольствие. Но, потратившись на их приобретение, можно быть уверенным, что они будут беспроблемно служить в течение долгих лет.
Еще одна компания из Италии, предлагающая свою продукцию на российском рынке – Sira. Производство приборов отопления – это основная её специализация за последние более чем пятьдесят лет. Главной особенностью её продукции является высокий коэффициент теплоотдачи выпускаемых биметаллических радиаторов. Изделия прямоугольной формы имеют скругленные углы, что придает итальянским батареям необычный вид.
Биметаллические радиаторы - усовершенствованный вид традиционных радиаторов. Установка этих приборов отопления в своей квартире – отличное решение. Они обеспечат теплую атмосферу и вдобавок к этому отлично впишутся в интерьер квартиры. К тому же срок их службы составляет несколько десятилетий, поэтому они долго не будут требовать к себе внимания.
Проектирование систем отопления — непростое занятие. Много нужно учесть нюансов: даже выбор размера радиатора требует определенных знаний.
Какими должны быть размеры радиаторов
Выбор габаритов отопительных приборов основывается далеко не на эстетических соображениях. Главную роль тут играет теплоотдача. Особенно это справедливо, если подбирается модель для установки под окном. Нужно так подобрать модель, чтобы соблюсти сразу несколько требований:
Только при таких условиях теплоотдача выбранного вами отопительного прибора будет нормальной: он будет выдавать заявленное производителем количество Ватт.
Терминология
Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.
Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.
Габаритные размеры самой секции или радиатора описываются следующими параметрами:
- монтажная высота;
- глубина;
- ширина.
Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).
В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.
Пример технических характеристик. Это модель Revolution Bimetall
К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).
И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.
При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.
Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции — 80 мм, значит, вам понадобится 10-12 секций.
Стандартная высота
Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.
Чугунные
Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:
Алюминиевые
Стальные панельные батареи в стандартном исполнении идут высотой до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и выше. Например у Kermi есть две модели Verteo Plan и Verteo Profil — максимально они могут быть до 2,2 м. Есть гиганты и у Kos V, Faros V, Tinos V, Narbonne V и VT, Paros V. Они отличаются типом лицевой панели (гладкая или профилированная) и глубиной. Но у всех у них только нижнее подключение.
Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна: Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, .
В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.
Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.
В группе чугунных минимальное межосевое расстояние у модели BOLTON 220 с монтажной высотой 330 м, чуть выше Hellas 270 от Viadrus: она имеет монтажную высоту 340 мм. Все остальные — более высокие — с межосевым расстоянием 300-350 мм или около того.
Среди алюминиевых радиаторов самые маленькие есть у фирмы их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя (Глобал) — модель Gl-200/80/D и у российского — это «Бэйс 200» и «Форза 200».
Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.
Биметаллические есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.
Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.
У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).
Радиаторы в полу — самые низкие из всех возможных
Трубчатые радиаторы тоже есть очень маленькие: от 150 мм размеры Delta Laserline (производитель Purmo). У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российского КЗТО от 300 мм.
Есть низкие радиаторы . Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.
И самыми низкими можно считать . Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.
Плоские радиаторы
В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Тут выбор не очень большой.
Малой глубины . Их модели РАП 500 и РАП 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.

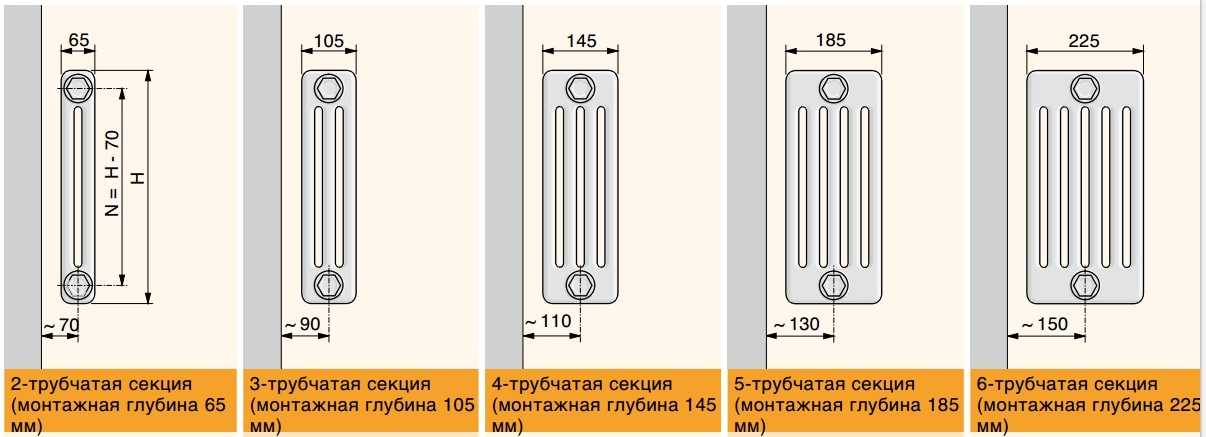

Небольшая глубина бывает у трубчатых стальных радиаторов: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.
Ни биметалл, ни, тем более чугун, плоским не бывает. Зато есть очень неплохой и совершенной плоский тип отопления — При такой системе отопительные приборы располагаются вдоль пола по периметру. Их размеры при этом — около 30 мм глубины и 100-120 мм высоты.
Итоги
Разнообразие отопительных приборов позволяет выбрать вариант для любых условий: есть не только стандартные размеры, но и низкие, высокие, плоские. На любой вкус и цвет.
Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.
Каких размеров выпускают батареи для отопления?
Имеют ли они стандартные значения или отличны у каждого производителя?
Габариты биметаллических радиаторов описываются следующими основными параметрами
: монтажной высотой, глубиной и шириной.
Высота и глубина зависят от размеров секции , а ширина – от их количества.
Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.
Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).
Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.
Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).
Расчет количества секций радиатора
Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.
Учитывая данное требование, используется формула для расчета количества секций :
где S - площадь отапливаемого помещения, Q - тепловая мощность 1-ой секции и N - требуемое количество секций.
Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:
N=15 м 2 *100/140 Вт=10,71.
Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.
Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).
Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:
где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.
Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:
N=36 м 3 *41/140 Вт=10,54.
Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.
Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.
При выборе размеров следует учитывать требования СНиП по монтажу батарей:
- расстояние от верхнего края до подоконника должно быть не менее 10 см;
- расстояние от нижнего края до пола должно быть 8-12 см.
Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок .
Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:
Здравствуйте Дорогие читатели блога ! Вообще, биметаллические радиаторы отопления появились очень давно. Они стали популярны благодаря тому, что отлично справлялись с возложенной на них функцией обогрева помещения без особых затрат со стороны. В нашей статье мы разберём положительные и отрицательные стороны данных радиаторов. Также уделим внимание нюансам их установки, техническим характеристикам и прочим интересным моментам, о которых обязательно стоит сказать.
Краткое содержание данной статьи:
Положительные стороны использования биметаллических радиаторов
- Начать стоит с дизайна. Биметаллические радиаторы имеют свойство отлично вписываться фактически в любой жилой интерьер. Они не обладают острыми углами и занимают достаточно мало места. Если требуется – всегда есть возможность спрятать их внутрь стены.
- Данные радиаторы имеют отличный эксплуатационный срок, который приблизительно составляет 25 лет.
- Отлично подходят для всех систем отопления.
- Очень хорошо выдерживают давление. Даже если в отопительной системе оно поднимется до 30-40 атмосфер – это никак не отразится на их прочности.
- Хорошо отдают тепло в помещение, что точно не позволит вам замёрзнуть зимой.
- За счёт специализированного термостата можно фактически мгновенно менять температуру в помещении.
- Если происходит какая-либо поломка, то благодаря удачной конструкции ремонт возможно провести прямо на месте без надобности демонтажа или отключения водоснабжения.
Минусы биметаллических радиаторов
Минусов у данных радиаторов гораздо меньше:
- Из-за разного расширительного коэффициента алюминиевого сплава и стали со временем может возникать скрип радиатора при нагреве.
- Если используется некачественный теплоноситель, то может произойти стремительное засорение труб.
- Стоимость. Она значительно выше, чем, к примеру, у аналогов выполненных из чугуна/стали/алюминия.
Как произвести расчёт количества секций радиатора?
В производстве расчётов не требуется быть каким-нибудь математиком. Формула настолько проста, что с ней даже справятся люди с гуманитарным складом ума.
Перед проведением расчётов узнайте точную площадь помещения. Следующим шагом вам потребуется узнать производственную мощность радиатора.
Для того, чтобы узнать кол-во секций радиатора (обозначим А), нужно площадь помещения (обозначим S) умножить на 100 и разделить на мощность радиатора (обозначим P). Выглядит схема следующим образом:
A = S×100÷P
К примеру, если площадь комнаты будет 45 кв.м. и мощность радиатора 200 ватт получим следующее:
A = 45×100÷200
A = 22,5
Из этого можно сделать вывод, что чтобы хорошо протопить помещение в 45 квадратных метров нам понадобится 22-23 секции радиатора.
Установка (монтаж) биметаллических радиаторов отопления
Полная конструкция представляет из себя трубы и, непосредственно, сам радиатор. Соединяются эти два компонента точечной сваркой. По этим причинам лучше прибегать к помощи высококвалифицированных специалистов, которые сделают работу безопасно, качественно и в кротчайшие сроки.
При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это весьма упрощает установку последнего и минимизирует риск того, что трубы могут забиться нежелательным налётом изнутри во время эксплуатации.
Конкретно, что стоит знать касательно установки:
- Установка происходит после подготовки рабочего пространства, совершения разметки и высверливания креплений для кронштейнов.
- Устанавливают радиатор руководствуясь расстоянием от пола до низа радиатора. Этот показатель желательно выдерживать в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимального теплообмена.
- Монтаж стоит проводить строго под оконным пространством.
Что же касается технической части, то стоит руководствоваться следующими шагами:
- Когда закончили разметку высверливаются отверстия под кронштейны и закрепляются дюбелями с цементным раствором.
- Затем радиатор оснащается краном Маевского (он позволяет удалять из системы воздушные излишки). Также он оснащается футорками и переходниками в том месте, где радиатор соединяется с трубами.
- Последними шагами является оснащение водного стояка кранами. Затем производится монтаж труб, который соединяет сам радиатор и стояк.
Как можно видеть, установка биметаллического радиатора не является сложным процессом если грамотно следовать пошаговой инструкции.
Схемы подключения делятся на следующие типы:
- Односторонняя схема. В данном варианте ту трубу, которая подаёт в радиатор воду подключают к специальному патрубку, который находится сверху радиатора. Отводящую трубу в данном случае монтируют снизу.
- Нижняя схема. Её применяют в тех случаях, когда отопительная система спрятана в покрытие пола. В данном случае трубы отвода и подачи подключаются строго с противоположных друг от друга сторон.
- Схема — по диагонали. Очень хорошо подходит для многосекционных радиаторов. Труба подачи подключается сверху радиатора, а отвода снизу.
Схем, как можно видеть, достаточное количество и только вам решать, какая схема более применима в ваших обстоятельствах.
Биметаллические радиаторы отопления какие лучше и прочнее?
В данной части мы будем сравнивать биметаллические радиаторы с полубиметаллическими. Также уделим внимание тому, какие из них лучше – секционные или монолитные? Это очень важная часть, так как она позволит вам подойти к выбору более грамотно и не потратить лишних денежных средств.
Так какие же радиаторы лучше – биметаллические или полубиметаллические?
Данные два радиатора отличаются тем, что в первых сердечник сваривается и заливается алюминием, что не допускает возникновения коррозии спустя какое-то время. Во-вторых, сердечник содержит два металла (сталь и алюминий). Он из-за смеси данных металлов хоть и больше подвержен коррозии, но зато в нём выше теплоотдача. Что же касается цены – она практически одинакова что у первого, что у второго.
Что выбирать? Если вам важен срок службы, то биметаллический вариант. Если же важна теплоотдача, то полубиметаллический. Как можно увидеть – всё предельно просто.
А что же касается разделения по секционному и монолитному признаку?
Секционные отличаются от монолитных по тем признакам, что первые состоят из так называемых разделённых секций, в то время как последние представляют собой единую систему без стыков.
Большинство мастеров утверждают, что однозначно стоит выбирать монолитные варианты. Монолитные выигрывают по техническим характеристикам. Они следующие:
- Срок службы – около 50-ти лет. У секционных этот период около 25-ти лет.
- Выдерживаемое давление до 100 бар. В секционных всего лишь 25-35 бар (такое малое, так как могут не выдержать стыки секций)
Единственное, в чём оба варианта одинаковы, так это в тепловой мощности, которая равняется 100-200-ам ваттам на секцию.
Естественно, монолитные радиаторы стоят дороже секционных, но исходя из его преимуществ – это того стоит.
Чтобы досконально не изучать каждого производителя мы составили таблицу, в которой представим усреднённые показатели по различным признакам у биметаллических радиаторов:
Внешнее оформление биметаллических радиаторов отопления
Если вас беспокоит вопрос дизайна, то вам обязательно стоит знать – у каждой фирмы он фактически уникален и не похож один на другой. На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы. Мы перечислим самые крупные и известные рядовому покупателю. Это такие фирмы как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).
Как вы можете видеть – в чём-то они все похожи, но всё же их отличают различные черты. Какой выбирать – решать только вам. Всё зависит от ваших вкусовых предпочтений.
На что обратить внимание при покупке биметаллических радиаторов?
С различными техническими характеристиками, дизайном и прочими советами разобрались. Теперь же конкретно уделим внимание тому, на что стоит обращать внимание при покупке биметаллических радиаторов. Это очень важный пункт, который позволит вам не купить некачественный продукт и не потерять лишний раз деньги.
Вот по пунктам то, на что конкретно стоит обращать внимание:
- Конструкция батареи. Это очень важно, так как от конструкции зависит как сложность монтажа так и теплоотдача от радиатора в дальнейшем. Также возможность добавлять или убирать секции.
- Расстояние между осями. Стандартными значениями являются показатели 35 и 50 сантиметров. Если же вам необходимо больше ил меньше то, естественно, можно найти варианты с различными нестандартными значениями. Но их найти достаточно трудно.
- Внешнее оформление радиатора. Биметаллические радиаторы созданы для того, чтобы закрепляться на прямых поверхностях. Но если у вас могут возникнуть какие-либо проблемы при установке (или вы просто хотите какое-либо нестандартное решение), то современный рынок может предложить разные нестандартные решения. Как правило, практически у каждого производителя точно будет таких парочку в запасе.
- Технические характеристики. Этот пункт понятен. Мы говорили про него выше. Обращать внимание на технические характеристики стоит всегда. Ведь очень легко ошибиться с выбором и, к примеру, неправильно подобрать радиатор по размеру в отношении метража отапливаемого помещения. Или ошибиться с мощностью и не получить хорошей теплоотдачи. Всегда помните про математическую формулу, которую мы приводили.
Как показывает практика, биметаллический радиатор отдаёт тепла примерно столько же, сколько чугунный аналог. Этот показатель колеблется в районе 150-180 ватт. Детально об этом написано в паспорте той или иной модели. Мы же опять возьмём за пример несколько самых известных производителей, о которых говорили выше и составим небольшую таблицу с параметрами теплоотдачи.
Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача поэтому всегда стоит выбирать модели с показателями повыше. Прямо говоря – чем выше будет показатель, тем теплее будет в квартире в отопительный сезон.
Что лучше – цельные или секционные биметаллические радиаторы?
Однозначного ответа на данный вопрос нет. Цельные биметаллические радиаторы состоят из “сплошного” сердечника, обёрнутого оболочкой в то время, как секционные, как мы уже знаем, состоят из многочисленных секций.
Секционные биметаллические радиаторы вам стоит брать в том случае, если вам важны следующие вещи:
- Высокая скорость остывания и нагрева.
- Возможность подключения в отопительную систему с любыми видами труб.
- Регулирование мощности теплоотдачи благодаря удалению или добавлению секций.
- Небольшой вес, что является приятным моментом при монтаже.
Цельные биметаллические радиаторы стоит выбирать по следующим причинам:
- Выдерживают давление в разы больше секционных.
- Меньше подвержены коррозии (которая происходит в НЕ отопительный сезон)
- Обладают большей герметичностью.
- Очень сложно нанести механические повреждения.
Мастера советуют выбирать цельные радиаторы. Это именно в том случае, если вы собираетесь проводить монтаж у себя дома. Секционные же хорошо подходят для офисных и других общественных помещений. Дома же важна прочность и срок службы. Вы же не хотите ненароком затопить соседей или постоянно ремонтировать систему отопления?
В заключение данной объёмной статьи мы подведём некоторые итоги. Мы рассмотрели положительные и отрицательные стороны биметаллических радиаторов. Узнали то, как правильно рассчитывать количество секций для того, чтобы добиться грамотной теплоотдачи. Уделили внимание монтажу и схемам подключения последних. Не обошли стороной вопросы оформления, размера, нюансов при выборе и другие. Как можно увидеть из всего вышесказанного – грамотный выбор биметаллических радиаторов является той ещё задачкой, к решению которой стоит подходить со всей строгостью. Ведь это одна из тех вещей, которая сделает ваше жилище комфортным даже в самые холодные месяцы и поэтому не стоит пренебрегать всеми теми советами, что мы перечисляли. Если вы будете следовать всему сказанному, то это подарит радость и сохранит бюджет вашей семье на долгие десятилетия. Оставайтесь в тепле!
Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение - нам это очень важно!
У большинства людей по-прежнему заложен стереотип о том, что комната - не комната, если в ней нет громоздких чугунных батарей. Прогресс не стоит на месте, постоянно появляются новые решения, и появилась достойная альтернатива чугунным радиаторам, и это, безусловно, биметаллические радиаторы отопления, чьи технические характеристики превосходят аналогичные .
Несколько слов о качестве и бренде
Если товар попал на рынок, то должен быть на каждый радиатор биметаллический сертификат. Однако, как объяснить колебания цены, чем хуже те модели, которые стоят дешевле?
- Во-первых, на их изготовление было затрачено немного меньше материалов.
- Возможно, разработчики предусмотрели упрощенную конструкцию.
- Известны случаи, когда была допущена экономия на чистовой отделке.
Можно с однозначной уверенностью сказать о том, что самые дешёвые радиаторы биметаллические (как правило, отечественного и китайского производства) совсем не плохие. Их, конечно же, можно использовать, просто стоит учитывать, что рабочее давление будет меньше, плюс, менее привлекательный внешний вид.
То есть, если сравнить радиаторы отопления биметаллические в разных ценовых категориях, то разница будет заметна, скорее всего, только людям, хорошо разбирающимся в вопросе, так как, по факту, сравнение биметаллических радиаторов отопления возможно только в условиях эксплуатации.
Биметаллические радиаторы отопления: характеристики
Биметаллические радиаторы - это радиаторы, совместившие в себе сразу 2 вида металла, а именно - сталь с алюминием. То есть ответ на вопрос, из чего сделаны металлические радиаторы, уже получен.
Корпус стандартно выполняется из алюминия, что обеспечивает такие характеристики биметаллических радиаторов отопления как быстрая передача тепла. В это время стальной стержень славится антикоррозийными свойствами, располагаясь рядом с теплоносителем, он не подвергается окислению.
Биметаллические радиаторы были специально разработаны для эксплуатации в системах централизованного отопления, то есть для использования в достаточно тяжёлых условиях с некачественным носителем, с высоким давлением, под ударами механического и гидравлического характера.
Что касается стоимости таких радиаторов, то, конечно, она несколько выше стандартных алюминиевых или панельных радиаторов, но суть в том, что подключение биметаллических радиаторов отопления окупится на 100%, плюс длительный срок эксплуатации (до 20 лет) не может не быть веским аргументом для покупки.
Выпускаются описываемые радиаторы наборными секциями, которые упаковываются по 10 штук. Размеры секций биметаллических радиаторов и их количество можно регулировать для контроля уровня обогрева помещения. Для справки: 1 секция вполне может обогреть около 2 м², совмещая в себе функции полноценного конвектора и радиатора.
Биметаллические радиаторы покрываются в рамках производства прочнейшей порошковой краской, последняя способна с особой стойкостью переносить любые воздействия механического характера.
Подключение биметаллических радиаторов вполне обоснованно, так как они являются прочными и надёжными обогревателями, прошедшими массу тепловых, прочностных и эксплуатационных тестов.
Особенно рады были узнать, что такое биметаллический радиатор, жители стран СНГ, так как подобное оборудование отлично показывает себя даже в самых неблагоприятных условиях наших отопительных систем.
Яркий тому пример - способность радиаторов выдерживать давление в 40 атмосфер, тогда как, в среднем, принятое давление в системах отопления составляет порядка 16 атмосфер. Запас более чем обширный.
Биметаллические радиаторы Аляска - ALYASKA BEMITAL
Устройство биметаллических радиаторов
Технические характеристики биметаллических радиаторов отопления напрямую зависят от конструкции, устройства.
Наличие радиатора из алюминия - это гарантия обеспечения превосходного теплоотвода от стальных труб. Так как алюминий не контактирует с водой напрямую, то и не подвергается окислению и коррозии. Благодаря присутствию стальной сердцевины, по которой, собственно, и происходит движение потока горячей воды, гарантируется высокий уровень надёжности радиаторов.
Биметаллические радиаторы не нуждаются в дополнительном подкрашивании, поскольку покрыты сразу 2-мя слоями инновационной краски, устойчивой к воздействиям высоких температур.
Биметаллические радиаторы отопления это стальная прочная труба, на которую, собственно, и надет радиатор, созданный из алюминия высокого качества. В рамках конструкции обязательно присутствие термостатического клапана, а также термостатического регулятора (в комплектацию они не входят, но с учётом технических характеристик биметаллических радиаторов отопления их нужно заказать отдельно). Плюс добавим сюда пружинный клапан, узел нижнего подключения, заглушку, переходник и воздухопропускной клапан.
Технология производства
Если обратиться к вопросу технологии производства биметаллических радиаторов, то всего существует 2 вида.
- Батареи, создаваемые на основе стального каркаса, полностью исключающие возможность соприкосновения алюминия с теплоносителем, а это дополнительный довод в пользу отсутствия коррозии. Подобный состав биметаллических радиаторов предполагает при выборе акцент на вес и размеры.
- Каналы, дополнительно усиленные стальными трубками, для них очень важно обеспечить надёжность фиксации вкладок из стали.
Если ваша цель - покупка биметаллического радиатора, который создан на основе полноценного каркаса из стали, то однозначно стоит ориентироваться на две ключевые характеристики - вес и цену.
Посторонние звуки при нагреве изделия могут объясняться разным коэффициентом расширения металлов. К слову, многие покупатели традиционно считают описанный аспект явным недостатком, но все-таки на фоне преимуществ он совсем незначительный.
Пеимущества биметаллических радиаторов
Сегодня многие покупатели точно знают, что значит биметаллические радиаторы в разрезе преимуществ.
- Конечно, это высочайшие рабочие показатели и способность превосходно отапливать помещение даже в морозы, так как налицо усиленная мощность биметаллического радиатора.
- Прочность батарей не вызывает сомнений. Именно поэтому это также лучший вариант для установки в высотных зданиях.
- Подключение биметаллических радиаторов отопления допускается в любых системах, вне зависимости от существующего ограничения уровня давления. Плюс ко всему, такие батареи - отличный вариант даже для эксплуатации в российских стандартных системах и старых типовых домах.
- Теплоотдача биметаллических радиаторов очень высока, 170–190 Вт (при межосевом расстоянии биметаллических радиаторов в 500 мм).
- Малый вес секции биметаллического радиатора.
- Примечательно, что для радиаторов такого типа совсем неважно качество используемой воды, и на это делалась ставка при разработке. Однако, в стальной части, как и у «собратьев», может образовываться коррозия, в том случае, если в воде чрезмерное содержание кислорода.
- Наконец, нельзя не вспомнить и про привлекательный эстетический вид. Батареи впишутся в любой интерьер, тем более, что сегодня можно легко найти даже радиаторы отопления биметаллические цветные, которые помогут следовать последним тенденциям моды.
- И пункт, последний в списке, но совсем не по своей значимости - компактность и эргономичность! Размеры биметаллических радиаторов позволяют не загромождать любое, даже небольшое, помещение. Покупателям приходится экономить, в буквальном смысле каждый сантиметр, и при выборе батарей вопрос не теряет своей актуальности. Наконец, можно подобрать даже весьма узкие биметаллические радиаторы.
Расчёт количества секций радиатора и монтаж
Впрочем, тип радиатора - тут не главный, по указанной ниже формуле, вполне можно вычислять количество секций и для других видов, главное - знать мощность одной секции биметаллического радиатора.
Очень важно для каждого помещения производить отдельные расчёты, а не отталкиваться от суммарной площади. Что касается самой формулы, то она предельно проста, и с ней вы точно справитесь, если уж разобрались, как поставить биметаллический радиатор:
- А - это число секций
- Б - это площадь помещения для установки (м2)
- В - мощность биметаллических радиаторов отопления (секции)
Нам необходимо узнать показатель «А» через следующую формулу:
Обязательно следует округлить полученное число в большую сторону, вот и получается необходимое количество. Если вам неизвестна теплоотдача одной секции биметаллического радиатора, вы можете запросить информацию у производителя.
Перед процессом монтажа считается верным промыть биметаллические радиаторы отопления, но не пользуясь щелочными растворами. Ни в коем случае нельзя зачищать контактные поверхности, применяя при этом абразивные материалы.
Согласно инструкциям, на каждую батарею в обязательном порядке устанавливается ручной или автоматический клапан, который необходим для того, чтобы выпускать из радиаторов воздух. Обычно корректность монтажа достигается через многозаходную резьбу.
Не стоит недооценивать этот момент, так как при закручивании усилие не имеет права быть выше, чем значение в 12 кг. Для предотвращения загрязнения рабочей зоны клапана рекомендуется установить на стояки (подающие) особые фильтры.
Что касается непосредственной установки биметаллического радиатора и его крепления, то вот примерный алгоритм:
- Разметка мест для крепления кронштейнов, кстати, последние будут крепиться с использованием цементного раствора или, как вариант, дюбелей.
- Крепление для биметаллических радиаторов просчитывается так, чтобы участки головок (горизонтальные), находящиеся между колонок секций, легли в итоге непосредственно на кронштейны;
- При помощи таких инструментов, как кран или термостатический клапан, батарею следует аккуратно соединить с коммуникациями, а вверху радиатора - установить клапан, сбрасывающий воздух.
Крайне важно, учитывая технические характеристики биметаллических радиаторов, выдерживать рекомендованные производителем расстояния от пола и стен .
Также не следует закрывать батареи всевозможными жалюзи, ширмами, экранами, так как, во-первых, намного уменьшается площадь отопления биметаллических радиаторов, а, во-вторых, ухудшаются условия функционирования и радиатора, и датчиков, и клапанов.
Хочется обратить ваше внимание на то, что, сегодня очень распространено использование тех или иных полностью автоматизированных датчиков для управления прибором, это, к примеру, термоголовки, которые способны управлять температурой биметаллических радиаторов отопления, ускоряя или замедляя ход воды, ориентируясь на заданную температуру в помещении.
То есть налицо качественно новые возможности, функционал, который поможет управлять радиаторами, в значительной степени уменьшая затраты средств на обогрев. Стоит ли говорить, что именно поэтому биметаллические радиаторы (низкие и высокие) считаются оптимальным выбором по критерию «соотношение высокого качества и демократичной стоимости».
