Производительность по воздуху
Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.
Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.
Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со СНиП 41-01-2003 и МГСН 3.01.01 . Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.
После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.
Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:
- Расчет воздухообмена по количеству людей:
L = N * Lnorm , где
L
N количество людей;
Lnorm норма расхода воздуха на одного человека:
- в состоянии покоя (сна) 30 м³/ч;
- типовое значение (по СНиП) 60 м³/ч;
- Расчет воздухообмена по кратности:
L = n * S * H , где
L требуемая производительность приточной вентиляции, м³/ч;
n нормируемая кратность воздухообмена:
для жилых помещений - от 1 до 2, для офисов - от 2 до 3;
S площадь помещения, м²;
H высота помещения, м;
Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:
Расчет воздухораспределительной сети
После определения производительности вентиляции можно переходить к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов), дроссель-клапанов и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Схему составляют таким образом, чтобы при минимальной общей длине трассы система вентиляции могла подавать расчетное количество воздуха во все обслуживаемые помещения. Далее по этой схеме рассчитывают размеры воздуховодов и подбирают воздухораспределители.
Расчет размеров воздуховодов
Для расчета размеров (площади сечения) воздуховодов нам нужно знать объем воздуха, проходящий через воздуховод в единицу времени, а также максимально допустимую скорость воздуха в канале. При увеличении скорости воздуха размеры воздуховодов уменьшаются, но уровень шума и сопротивление сети возрастают. На практике для квартир и коттеджей скорость воздуха в воздуховодах ограничивают на уровне 3-4 м/с, поскольку при более высоких скоростях воздуха шум от его движения в воздуховодах и распределителях может стать слишком заметным.
Следует также учитывать, что использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, поскольку их сложно разместить в запотолочном пространстве. Снизить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В тоже время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Итак, расчетная площадь сечения воздуховода определяется по формуле:
Sс = L * 2,778 / V , где
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
В таблице приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.
Таблица 1. Расход воздуха в воздуховодах
| Параметры воздуховодов | Расход воздуха (м³/ч) при скорости воздуха: |
||||||
| Диаметр круглого воздуховода | Размеры прямоугольного воздуховода | Площадь сечения воздуховода | 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с |
| 80×90 мм | 72 см² | 52 | 78 | 104 | 130 | 156 | |
| Ø 100 мм | 63×125 мм | 79 см² | 57 | 85 | 113 | 142 | 170 |
| 63×140 мм | 88 см² | 63 | 95 | 127 | 159 | 190 | |
| Ø 110 мм | 90×100 мм | 90 см² | 65 | 97 | 130 | 162 | 194 |
| 80×140 мм | 112 см² | 81 | 121 | 161 | 202 | 242 | |
| Ø 125 мм | 100×125 мм | 125 см² | 90 | 135 | 180 | 225 | 270 |
| 100×140 мм | 140 см² | 101 | 151 | 202 | 252 | 302 | |
| Ø 140 мм | 125×125 мм | 156 см² | 112 | 169 | 225 | 281 | 337 |
| 90×200 мм | 180 см² | 130 | 194 | 259 | 324 | 389 | |
| Ø 160 мм | 100×200 мм | 200 см² | 144 | 216 | 288 | 360 | 432 |
| 90×250 мм | 225 см² | 162 | 243 | 324 | 405 | 486 | |
| Ø 180 мм | 160×160 мм | 256 см² | 184 | 276 | 369 | 461 | 553 |
| 90×315 мм | 283 см² | 204 | 306 | 408 | 510 | 612 | |
| Ø 200 мм | 100×315 мм | 315 см² | 227 | 340 | 454 | 567 | 680 |
| 100×355 мм | 355 см² | 256 | 383 | 511 | 639 | 767 | |
| Ø 225 мм | 160×250 мм | 400 см² | 288 | 432 | 576 | 720 | 864 |
| 125×355 мм | 443 см² | 319 | 479 | 639 | 799 | 958 | |
| Ø 250 мм | 125×400 мм | 500 см² | 360 | 540 | 720 | 900 | 1080 |
| 200×315 мм | 630 см² | 454 | 680 | 907 | 1134 | 1361 | |
| Ø 300 мм | 200×355 мм | 710 см² | 511 | 767 | 1022 | 1278 | 1533 |
| 160×450 мм | 720 см² | 518 | 778 | 1037 | 1296 | 1555 | |
| Ø 315 мм | 250×315 мм | 787 см² | 567 | 850 | 1134 | 1417 | 1701 |
| 250×355 мм | 887 см² | 639 | 958 | 1278 | 1597 | 1917 | |
| Ø 350 мм | 200×500 мм | 1000 см² | 720 | 1080 | 1440 | 1800 | 2160 |
| 250×450 мм | 1125 см² | 810 | 1215 | 1620 | 2025 | 2430 | |
| Ø 400 мм | 250×500 мм | 1250 см² | 900 | 1350 | 1800 | 2250 | 2700 |
Расчет размеров воздуховода производится отдельно для каждой ветки, начиная с магистрального канала, к которому подключается вентустановка. Отметим, что скорость воздуха на ее выходе может достигать 6-8 м/с, поскольку размеры присоединительного фланца вентустановки ограничены размером ее корпуса (шум, возникающий внутри нее, гасится шумоглушителем). Для уменьшения скорости воздуха и снижения уровня шума размеры магистрального воздуховода часто выбирают больше размеров фланца вентустановки. В этом случае подключение магистрального воздуховода к вентустановке производится через переходник.
В бытовых системах вентиляции обычно используются круглые воздуховоды диаметром от 100 до 250 мм или прямоугольные эквивалентного сечения.
Выбор воздухораспределителей
Зная расход воздуха можно подобрать по каталогу воздухораспределители с учетом соотношения их размеров и уровня шума (площадь сечения воздухораспределителя, как правило, в 1,5-2 раза больше площади сечения воздуховода). Для примера рассмотрим параметры популярных воздухораспределительных решеток Арктос
серий АМН, АДН, АМР, АДР:
Выбор приточной установки
Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью или, при ручном расчете, принять равным типовому значению (см. раздел ).
Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

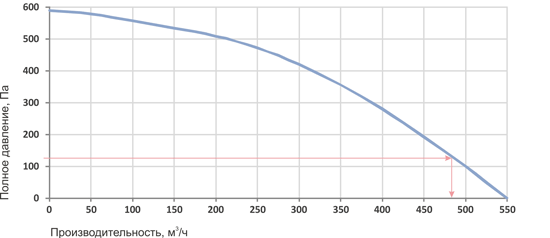

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².
Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.
Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.
После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:
- Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
- «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
- Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5-8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
- Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
Нужно ли ориентироваться на СНиП?
Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.
В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30-40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.
Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.
Уровень шума системы вентиляции
О том, как сделать «тихую» систему вентиляции, которая не будет мешать спать по ночам, рассказывается в разделе .
Проектирование системы вентиляции
Для точного расчета параметров системы вентиляции и разработки проекта обращайтесь в . Вы также можете рассчитать с помощью калькулятора ориентировочную .
|
|
|
|
Задача вентиляционной системы жилого дома - вывод из помещений отработанных газов, излишков влаги и ввод чистого свежего воздуха. Чтобы воздухообмен в здании осуществлялся максимально эффективно, перед его обустройством выполняется расчет вентиляции индивидуально для каждой комнаты, подсобных помещений, подвала. Нормы расхода воздуха, методы вычислений берутся строго по СНиП.
Санитарные требования
Чтобы рассчитать объем воздуха для вентиляции, который она должна подавать в помещение и наоборот, удалять из него, нужно ознакомиться с требованиями СНиП 31−01−2003 и СП 60.13330.2012. Первым документом установлены санитарные требования к вентиляционным системам жилых зданий.
Для расчетов по СНиП берется два типа параметров: расход объема воздуха за единицу времени (куб. м/час) и часовая кратность (сколько раз на протяжении одного часа проходит полный цикл воздухообмена в комнате). Эти параметры зависят от предназначения помещения:
При выключенном оборудовании и отсутствии людей в помещении СНиП предусмотрено снижение нагрузки на вентиляцию. Например, часовая кратность снижается до коэффициента 0,2 в жилых комнатах и до 0,5 в технических помещениях. Исключением являются помещения, в которых установлено газовое оборудование. Согласно СНиП объем вытяжки должен быть равен объему притока.
Требования к вентиляции по СП 60.13330.2012 намного проще. Параметры необходимого воздухообмена зависят от количества человек, находящихся в помещении больше двух часов:
Несмотря на то что требования по нормативным документам несколько отличаются, они друг другу не противоречат. Предварительные расчеты выполняются согласно нормам СНиП. Полученные результаты сверяются с требованиями СП. При необходимости делается корректировка параметров.
Факторы, влияющие на качество воздухообмена
Качество работы вентиляционной системы зависит от загрязненности воздушной среды. В помещениях разного предназначения в воздухе могут быть сконцентрированы различные вредные компоненты:
- влажность;
- элементы отработанных газов;
- человеческие выделения (дыхание, пот и прочие);
- испарения вредных веществ;
- тепловая энергия от работающих установок.
На промышленных объектах возможно одновременное присутствие нескольких перечисленных загрязнений. Поэтому при расчете нагрузки вентиляции на таких объектах учитываются все факторы.
5 факторов при планировании и монтаже вентиляции. Что нужно учесть при подготовке вентиляции?
Назначение приточно-вытяжной вентиляции:
- очистка отработанного воздуха в помещении;
- удаление из воздушной среды вредных компонентов и лишней влаги;
- поглощение лишней тепловой энергии, урегулирование температурного режима;
- подача в помещение свежего воздуха, его охлаждение или подогрев.
Для выполнения перечисленных функций вентиляция должна иметь достаточную мощность. Поэтому перед тем как обустраивать воздухообмен необходимо сделать расчет параметров и правильно подобрать вентиляционное оборудование.
Формула помещения:
Lотс = 3600*F*Wо, где:
- F - общая площадь проемов (кв. м).
- Wо - средняя (параметр зависит от загрязненности воздуха и непосредственно от выполняемой операции).
На мощность системы вентиляции также влияет подогрев чистого воздуха. Для снижения затрат применяется метод рециркуляции - часть воздушной среды, забираемой из помещения, очищается и подается обратно. В этом случае, свежего воздуха, забираемого с улицы, должно составлять не меньше 10% от общей подаваемой воздушной массы, а очищенный воздух из помещения не должен содержать больше 30% вредных компонентов.
Строго запрещено использовать способ рециркуляции на промышленных объектах, где в воздушной среде сконцентрированы вредные вещества 1−3 класса опасности, взрывоопасные компоненты.
Вытяжная система
Прежде чем осуществлять расчет вытяжной вентиляции стоит внимательно изучить требования нормативных документов. Согласно СНиП необходимое количество чистого воздуха зависит от человеческой активности:
- 20 куб. м./час - при малой активности;
- 40 куб. м./час - при средней;
- 60 куб. м./час - при высокой.
Далее, нужно учитывать количество людей, находящихся в одном помещении и объем здания. А также необходимо знать за один час. Для спальных помещений ее показатель равен 1 (однократный), для бытовых - 2 (двукратный), для кухни, туалета, ванной, кладовки - 3 (трехкратный).
Пример расчета системы вентиляции для бытовой комнаты площадью 20 кв. м, высотой потолка - 2,5 м, в которой постоянно находятся 2 человека со средней активностью:
- V = S х Н, где V - объем комнаты, S - площадь, Н - высота.
- V = 20 х 2,5 = 50 куб. м.
- Показатель кратности равен 2, средняя активность - 40 куб. м/ч на одного человека.
- Производительность вентиляции по кратности - V х 2 = 100 куб. м./ч.
- Производительность по активности людей - 40 х 2 = 80 куб. м./ч.
Как сделать вентиляцию в частном доме? Подбор и расчет. Вытяжка в доме. Воздуховод для вентиляции
Из полученных значений по двум вариантам расчета берется большее, то есть 100 м 3 /ч. Аналогично производится расчет системы вентиляции всего жилого дома.
Общеобменная вентиляция
Вентиляционные системы общеобменного типа используются на больших промышленных объектах. Системы циркулируют воздушный поток по всему производственному помещению или в большей его части. Их работа не зависит от природных факторов, кроме того, вентиляционные системы способны перемещать по воздуховодам большие объемы воздуха на длинные расстояния.
Воздухообмен для общеобменных систем определяют в зависимости от способа удаления лишней тепловой энергии из помещения и разбавления отработанной воздушной среды, в которой содержатся вредные компоненты, чистым потоком воздуха до допускаемой нормативными документами концентрации.
Необходимый объем приточного воздуха для отведения избыточной тепловой энергии рассчитывается по формуле:
L 1 = Q изб. / C * R *(T уд. - T пр.), где
- Qизб (кДж/ч) - избыточный объем тепловой энергии.
- C (Дж/кг*К) - теплоемкость воздуха (постоянная величина = 1,2 Дж/кг*К).
- R (кг/м 3) - плотность воздуха.
- T уд. (ºС) - .
- T пр. (ºС) - температура свежего воздуха, забираемого с улицы.
Температура внешней среды зависит от времени года и географического расположения промышленного объекта. Температуру отработанной воздушной среды в цехе обычно принимают выше на 5 ºС от внешней температуры. Плотность воздуха равна 1,225 кг/куб.м.
Чтобы рассчитать вентиляцию в помещении нужно вычислить необходимый объем приточного воздуха, для сокращения концентрации вредных веществ в воздушной смеси до установленных норм. Этот параметр вычисляется по следующей формуле:
L = G/ G уд. - G пр., где
- G (мг/ч) - количество выделяемых вредных элементов.
- G уд. (мг/м 3) - концентрация вредных компонентов в удаляемом воздухе.
- G пр. (мг/м 3) - концентрация вредных компонентов в приточном воздухе.
Вентиляционная система должна обеспечивать помещение достаточным количеством свежего воздуха. Ее конструкция и монтаж на производственных предприятиях регламентированы положениями СНиП. Расчетом мощности вентилятора, длины и диаметра воздуховодов, естественного и принудительного притока воздуха, а также прочих параметров для обустройства вентиляции крупных промышленных предприятий должны заниматься исключительно специалисты. Особенно это касается производства вредных компонентов и взрывоопасных веществ.
Спроектировать и установить правильно можно любую вентиляционную систему, если подойти к делу грамотно, соблюдая все требования, установленные нормативной документацией.
Если в помещении душно, в ванной на стенах образовался грибок или наблюдаются прочие неприятные явления, значит, нужно срочно . Причины возникновения подобных проблем могут быть разными. Например, отсутствие микротрещин после герметичной установки пластиковых оконных конструкций полностью препятствует естественному вентилированию помещений. В этом случае нужно позаботиться об обустройстве принудительной вентиляции с вентилятором.
Еще одной причиной слабого поступления свежего потока и плохого выведения загрязненного воздуха, насыщенного углекислым газом, разными запахами или влагой, является засорение воздуховодов. Это приводит к образованию на стенах помещения грибка, который отрицательно влияет на человеческое здоровье и способен вызвать серьезные заболевания.
Но есть случаи, когда система вентиляции работает безупречно, а проблема с недостатком чистого воздуха остается. Это могут быть последствия неточных расчетов системы, неправильного проведения ее монтажа.
Отрицательно на воздухообмене может отразиться перепланировка комнат, пристройка дополнительных помещений к частному дому, установка герметичных окон из пластика и прочие вмешательства в конструкцию здания. При планировании реконструкции помещений, целого здания, обязательно нужно заново делать расчет и подбор вентиляции.
Самый простой способ обнаружения проблем с воздухообменом - проверка тяги. Достаточно просто поднести к вытяжному проему тонкую бумагу или горящую спичку (не рекомендуется применять второй вариант в помещениях с газовыми установками). Если бумажка или пламя наклоняются в сторону вытяжки, значит с тягой все в порядке. Если нет, есть проблемы с выведением загрязненного воздуха. Главные причины - воздуховоды засорились или были повреждены во время проведения ремонта.
Но выход есть из любой ситуации. Можно прочистить воздушные каналы, при необходимости добавить дополнительные элементы вентиляции, предварительно сделав расчеты согласно установленным нормам.
Микроклимат помещений здания любого назначения должен соответствовать санитарно-гигиеническим нормам для обеспечения оптимального или допустимого режима работы или жизнедеятельности людей. Параметры микроклимата преимущественно обеспечивают системы приточной вентиляции, а ее расчет сводится к определению количества приточного воздуха.
Вредные выделения, влияющие на микроклимат помещений
Состав и количество вредностей, выделяемых в помещения, зависит от функционального назначения здания и происходящих в нем технологических процессов. В жилых и общественных зданиях имеют место только выделения от жизнедеятельности людей, в то время как в производственных помещениях состав вредностей может быть каким угодно, все зависит от технологического процесса. Все вредности подразделяются на несколько видов:
- Вредности от жизнедеятельности человека (выделения влаги, углекислоты, тепла).
- Выделение вредных паров или аэрозолей различных веществ во время технологического процесса. Высокая концентрация этих веществ оказывает пагубное влияние на здоровье работающих в комнате людей.
- В производственных зданиях нередки технологические процессы с повышенным выделением водяных паров, что вызывает высокую влажность и выпадение конденсата на холодных поверхностях. Такие условия для работы не соответствуют санитарным нормам.
- Выделения тепла от разогретого технологического оборудования или продукции. Излишки теплоты, воздействующие на здоровье человека в течение рабочей смены, также оказывают на него негативное влияние.
Для гражданских зданий расчет выполняется, как правило, по вредностям, указанным в п.1. В зданиях промышленного назначения требуется рассчитать количество приточного воздуха, необходимого для уменьшения концентрации каждого из видов вредных выделений, а принять значение по самому большему из результатов.
Вернуться к оглавлению
Вычисление по укрупненным показателям
Укрупненные показатели для расчета отражают расход приточного воздуха на одну единицу объема помещения, одного человека или один источник вредных выделений. Параметры микроклимата в помещениях гражданских зданий регламентируются санитарными нормами и требованиями. Для каждого вида здания существуют свои нормативы, в них указаны значения кратности воздухообмена для комнат различного назначения. В этом случае расчет производится по формуле:
- V – объем помещения, м3;
- k – кратность воздухообмена в 1 час.
Кратность – это число, которое показывает, сколько раз за один час воздух в помещении будет полностью обновлен. При значении 1 количество воздуха будет равняться объему комнаты. В остальных случаях, которые не учитывают эти нормативы, существуют показатели оптимального количества приточного воздуха на 1 человека. Эти нормативы прописаны в СНиП 41-01-2003 и составляют для проветриваемых помещений 30 м3/ч на одного человека, а для непроветриваемых – 60 м3/ч. Тогда для расчета используется формула:
- L – необходимое количество наружного воздуха для притока, м3/ч;
- N – количество людей, постоянно находящихся в помещении, чел;
- m – количество притока на 1 человека в час.
Вычисление по этой формуле также приемлемо в случае, если другие виды вредных выделений в пространство комнаты производственного назначения очень незначительны. Когда имеется один или несколько одинаковых источников, от которых исходят вредные пары или аэрозоли, метод подсчета по укрупненным показателям применим при условии, что известно количество наружного воздуха, потребное для каждого из них. Тогда значение m будет показывать величину притока на 1 источник, а параметр N в формуле означать их количество.
Вернуться к оглавлению
Описание методов вычисления
При наличии в промышленном здании множества источников, которые во время технологического процесса испускают пары вредных веществ, требуется провести по каждому из этих веществ. Для этого выясняют, какие именно вещества выделяются и в каком количестве, после чего можно посчитать в пределах одной комнаты их концентрацию на 1 м3 и сравнить ее со значением предельно допустимой концентрации (ПДК) для каждого вида веществ. Эти значения установлены нормативной документацией. В случае превышения ПДК высчитывают количество притока, которое должны обеспечить вентиляционные системы. Для этого используют формулу:
L = MB / yдоп – y0, где:
- L – необходимая величина притока, м3/ч;
- MB – интенсивность выделения вредного вещества за единицу времени, мг/ч;
- yдоп – концентрация этого вещества в воздухе помещения, мг/м3;
- y0 – его концентрация в приточном воздухе, мг/м3.
Считают величину притока для каждого вредного выделения, после чего принимают для вентиляции наибольший из результатов.
Для нейтрализации излишков теплоты используют следующую формулу для определения величины притока:
L = Lмо +
В этой формуле параметры:
- Lмо – объем вытяжки из рабочей или обслуживаемой зоны (рабочая зона занимает пространство на высоту 2 м от нулевой отметки чистых полов) местными отсосами или на технологические нужды, м3/ч;
- Q – количество тепла от технологического оборудования или разогретой продукции, Вт;
- tмо – температура воздушной смеси, которую удаляют системы местных отсосов из рабочей зоны, ⁰С;
- tпом – температура воздушной смеси, удаляемой из оставшейся части комнаты над рабочей зоной вытяжной вентиляцией, ⁰С;
- tп – температура обработанного приточного воздуха, ⁰С;
- С – теплоемкость воздушной смеси, принимается 1,2 кДж (м3⁰С).
Излишнее тепло от технологических процессов удаляют с помощью вытяжной системы и, как правило, используют повторно (утилизация).
Проектирование вентиляции жилого, общественного или производственного здания проходит в несколько этапов. Воздухообмен определяется исходя из нормативных данных, используемого оборудования и индивидуальных пожеланий заказчика. Объем проекта зависит от типа здания: одноэтажный жилой дом или квартира рассчитываются быстро, с минимальным количеством формул, а для производственного объекта требуется серьёзная работа. Методика расчета вентиляции строго регламентирована, а исходные данные прописаны в СНиП, ГОСТ и СП.
Подбор оптимальной по мощности и стоимости системы воздухообмена проходит пошагово. Порядок проектирования очень важен, так как от его соблюдения зависит эффективность работы конечного продукта:
- Определение типа вентсистемы. Проектировщик анализирует исходные данные. Если требуется проветрить небольшое жилое помещение, то выбор падает на приточно-вытяжную систему с естественным побуждением. Этого будет достаточно, когда расход воздуха небольшой, вредных примесей нет. Если требуется рассчитать большой венткомплекс для завода или общественного здания, то предпочтение отдаётся механической вентиляции с функцией подогрева/охлаждения приточки, а если понадобится, то и с расчётом по вредностям.
- Анализ выбросов. Сюда входит: тепловая энергия от осветительных приборов и станков; испарения от станков; выбросы (газы, химикаты, тяжёлые металлы).
- Расчет воздухообмена. Задача систем вентилирования – удаление из помещения избытков тепла, влаги, примесей с равновесной или чуть отличающейся подачей свежего воздуха. Для этого определяется кратность воздухообмена, согласно которой подбирается оборудование.
- Подбор оборудования. Производится по полученным параметрам: требуемый объем воздуха на приточку/вытяжку; температура и влажность внутри помещения; наличие вредных выбросов, подбираются вентустановки или готовые мультикомплексы. Самый важный из параметров – объём воздуха, необходимый для поддержания проектной кратности. Фильтры, калориферы, рекуператоры, кондиционеры и гидравлические насосы идут как дополнительные устройства сети, обеспечивающие качество воздуха.
Расчёт выбросов
Объём воздухообмена и интенсивность работы системы зависят от двух этих параметров:
- Нормы, требования и рекомендации, прописанные в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также другой, более узкоспециализированной нормативной документации.
- Фактические выбросы. Рассчитываются по специальным формулам для каждого источника, и приведены в таблице:
|
Тепловыделения, Дж |
||
| Двигатель электрический | N – мощность двигателя по номиналу, Вт;
K1 – загрузочный коэффициент 0,7-0,9 k2η - коэффициент работы в одно время 0,5-1. |
|
| Приборы освещения | ||
| Человек | n – расчётное число людей для этого помещения;
q – количество теплоты, которое выделяет организм одного человека. Зависит от температуры воздуха и интенсивности работы. |
|
| Поверхность бассейна |
|
V – скорость движение воздуха над водной поверхностью, м/с;
Т – температура воды, 0 С F – площадь водного зеркала, м2 |
|
Влаговыделение, кг/ч |
||
| Водная поверхность, например бассейн | Р - коэффициент массоотдачи;
F-площадь поверхности испарения, м 2 ; Рн1, Рн2 - парциальные давления насыщенного водяного пара при определенной температуре воды и воздуха в помещении, Па; РБ – давление барометрическое. Па. |
|
| Мокрый пол | F - площадь мокрой поверхности пола, м 2 ;
t с, t м – температуры воздушных масс, замеренные по сухому/мокрому термометру, 0 С. |
|
Используя данные, полученные в результате вычисления вредных выделений, проектировщик продолжает рассчитывать параметры вентиляционной системы.
Вычисление воздухообмена
Специалисты используют две основные схемы:
- По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
- Метод с учётом избытков тепла и влаги. Условное название «Способ №2».
Способ №1
Единица измерения - м 3 /ч (кубические метры в час). Применяют две упрощенные формулы:
L=K ×V(м 3 /ч); L=Z ×n (м 3 /ч), где
K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;
V – объём помещения, м 3 ;
Z – значение удельного обмена воздуха за единицу верчения,
n – количество единиц измерения.
Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.
Способ №2
При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:
где ΣQ - сумма тепловыделений от всех источников, Вт;
с – тепловая ёмкость воздуха, 1 кДж/(кг*К);
tyx – температура воздуха, направленного на вытяжку,°С;
tnp - температура воздуха, направленного на приточку,°С;
Температура воздуха, направленного на вытяжку:
где tp.3 – нормативная тем-ра в рабочей зоне, 0 С;
ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 0 С/м;
Н – длина плеча от пола до середины вытяжки, м.
Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:
где G – объём влаги, кг/ч;
dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.
Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:
k – кратность смены воздуха в помещении, раз в час;
V - объём помещения, м 3 .
Расчёт сечения
Площадь поперечного сечения воздуховода измеряется в м 2 . Её можно посчитать по формуле:
где v – скорость воздушных масс внутри канала, м/с.
Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.
Расчёт потерь давления
Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:
где ג – сопротивление трению, определяется, как:
Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:
где a,b – размеры сторон канала, м.
Мощность напора и двигателя
Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое P д на выходе.
Мощность электрического двигателя вентилятора:
Подбор калорифера
Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:
- Q в – предельный расход тепловой энергии, Вт/ч;
- F k – определение поверхности нагрева для калорифера.
Расчёт гравитационного давления
Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.
Подбор оборудования
По полученным данным о воздухообмене, форме и размере сечение воздуховодов и решёток, количестве энергии для обогрева подбирается основное оборудование, а также фитинги, дефлектор, переходники и другие сопутствующие детали. Вентиляторы подбираются с запасом мощности под пиковые периоды работы, воздуховоды с учетом агрессивности среды и объёмов вентилирования, а калориферы и рекуператоры - исходя из тепловых запросов системы.
Ошибки при проектировании
На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть , обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.
Яркий пример низкоквалифицированного расчета - недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу - она многократно увеличивается.
Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице , обращайтесь.
