Как правильно сделать вентиляцию в выгребной яме: естественная и принудительная вытяжка. Вентиляция в выгребной яме Нужна ли вентиляция в сливной яме

Соединим трубы между собой при помощи переходного уголка на 90 градусов. Вставим получившуюся конструкцию в отверстие, сделаем карандашом отметкуи отрежем лишнее от короткого куска трубы.

В продолжении работприкрутим на пару саморезов вентиляционную решётку внутри помещения.

Вентиляция выгребной ямы - это процесс удаления сточных газов. Накопляясь в резервуаре, они становятся потенциально опасными, так как способны вызывать отравление. О правильном устройстве такой сисиемы мы сегодня вам расскажем.

Необходимость вентиляции выгребной ямы

Для начала следует определиться, нужна ли вентиляция выгребной ямы вообще. Обычно газы из сети канализации удаляются по фановой трубе, расположенной в доме. Ее оголовок возвышается над кровлей как наиболее высокая точка системы отвода стоков. Такая вентиляция, помимо изоляции неприятных запахов, стабилизирует давление в канализационной магистрали, нормализуя ее работу.

Если фановой трубы нет, вентилирование сети выполняют через выгреб. Ввод канализации может располагаться на глубине до 1,5 м и более 1,5 м от уровня грунта снаружи. Во втором случае вытяжку в сливной яме необходимо делать, даже если по дому проходит фановая труба.

Существует два вида удаления газов из канализации:

1. Естественная вентиляция . Это природный воздухообмен, обусловленный физическими законами. Перемещение воздуха по этой схеме осуществляется за счет разницы его давления в выгребе, где оно выше, и на поверхности грунта. Такая вентиляция наиболее проста в исполнении, но эффективной ее назвать сложно. Ведь газ, который естественным путем выводится наружу, может легко распространяться по даче, причиняя дискомфорт ее обитателям своим запахом.
2. Принудительная вентиляция . Она осуществляется с помощью труб и вентиляторов, установленных в закрытой сливной яме. Воздуховоды системы можно соединить с фановым отводом. Тогда проблема запахов канализации полностью решается. Принудительная вентиляция дороже, но намного эффективнее. Для ее организации требуются инженерные расчеты, в которых определяется диаметр воздуховодов, их длина и требуемая мощность вентиляторов.

Для организации естественной вентиляции сливной ямы используют воздуховод, которым оснащается крышка резервуара. Чаще всего это пластиковая труба, материал ее изготовления наиболее устойчив к любой агрессивной среде. Высота наружной части трубы над крышкой может быть любой. Это зависит от требуемой эффективности вентиляции. Глубина низа трубы в емкости строго нормируется. Ее нижний торец должен располагаться на 200 мм выше уровня обычного наполнения резервуара.

При устройстве принудительной вентиляции крышкой выгреба служит смотровой люк, оснащенный отверстием. С его помощью осуществляется отвод газа и поступление в резервуар свежего воздуха, что крайне необходимо для нормальной переработки отходов. Для установки вентиляционной трубы предназначено другое отверстие, изготовленное в верхней части емкости. К низу трубы, расположенному в яме, подключают вытяжной вентилятор, используя для этого электрический кабель.

Особенности проектирования вентиляции сточной ямы

При самостоятельном выполнении работ первое, что следует рассчитать - это диаметр вентиляционной трубы и воздушного окна . По требованиям санитарных норм, воздухообмен при вентиляции сливной ямы должен происходить со скоростью не менее 80 м 3 /час. Обеспечить такой уровень можно при использовании труб диаметром 110 мм и более. Для подбора диаметра существуют специальные формулы, а для определения длины воздуховодов - таблицы. Все рассчитанные показатели нужно округлять в сторону большего значения.

Определяя высоту трубы для отвода газов из выгреба, следует принять во внимание несколько правил:

1. Высота воздуховода сточного резервуара должна совпадать по длине с фановой трубой. Если это условие нарушено из-за разного давления засасывающих потоков, запахи из емкости могут проникнуть в жилье.
2. При наличии печи в доме важно располагать дымоход и трубу вентиляции на одинаковом уровне. В противном случае дым может попадать в яму, препятствуя процессу брожения в ней отходов.
3. Если фановой трубы нет, воздуховод следует поднимать выше крыши не менее чем на 1 м. При монтаже нужно учитывать ветровые условия региона. Если штормы в нем наблюдаются часто, отвод надо дополнительно укрепить.

Устройство естественной вентиляции выгребной ямы

Чтобы создать систему, использующую естественный воздухообмен в выгребе, потребуются две трубы диаметром 110 и 50 мм. Обе устанавливаются вертикально. Низ первой трубы всегда находится в выгребе. Надземная часть воздуховода должна возвышаться на 2 м по отношению к поверхности грунта. Длину вентиляционного отвода можно увеличить, если подключить к нему канализационную трубу с диаметром 50 мм. Это поможет в экономии и применительно для частных построек.

Для устройства естественной вентиляции выгребной ямы в частном доме перекрытие сооружения нужно снабдить отверстием. Его диаметр должен быть немного больше размера воздуховода. В процессе установки вентиляционной трубы в подготовленное отверстие стоит следить за тем, чтобы торец нижнего патрубка находился не ниже 20 см от максимального уровня сточной жидкости.

Наружную часть воздуховода можно крепить разными способами. Если выгреб находится под дворовым туалетом, крепление можно выполнить хомутами к его стенке. В других случаях вентиляцию можно проложить под землей и вывести потом патрубком для закрепления на заборе или на стене здания.

Важно! Выходное отверстие воздуховода, закрепленного на стене, должно располагаться не ниже 0,7 м над кровлей дома. Стык в месте выхода воздуховода из выгреба необходимо герметизировать любым влагостойким составом, способным выдерживать перепады температуры.

Как сделать принудительную вентиляцию сливной ямы?

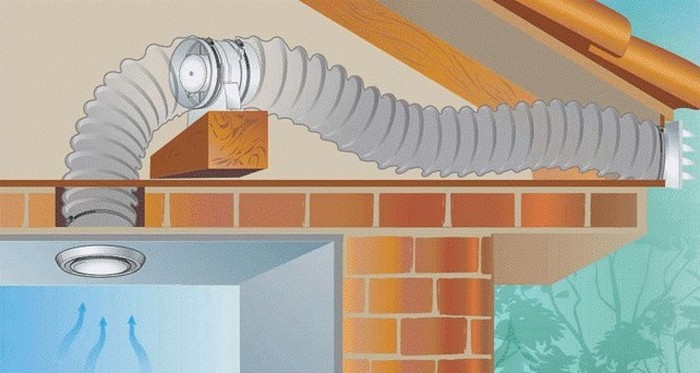

Для организации в выгребе такой вентиляции к основанию трубы потребуется подключить вентилятор. Его характеристики подбирают, учитывая объем резервуара.

Модель вентилятора нужно выбирать по его производительности. Скорость воздухообмена не менее 80 м 3 /час, предусмотренную санитарными нормами, могут дать аппараты, обладающие мощностью начиная от 30 Вт. Очень важны размеры выбранного прибора, ведь он устанавливается внутрь воздуховода. Габариты механизма должны подходить к диаметру воздушного отвода.

При организации вентиляции выгребной ямы из бетонных колец следует придерживаться таких рекомендаций:

1. Монтаж воздуховода выполняется по принципу устройства естественной вентиляции за исключением одного момента: низ патрубка должен быть под потолком.
2. Выбранный вентилятор канального типа устанавливается в нижнем торце трубы и крепится саморезами. Используя саморезы, необходимо следить за тем, чтобы такое крепление не цеплялось за лопасти крыльчатки.
3. Провести электричество к сливной яме можно под землей и по воздуху. Для реализации первого способа нужно вырыть траншею, в которую потом укладывается кабель. Глубина траншеи, согласно ГОСТу, должна быть не менее 0,7 м. Для защиты кабеля от грунтовой воды следует использовать стальную или ПВХ-трубу. Воздушный способ предполагает наружную тросовую прокладку. Для нее применяется металлический трос для крепления кабеля путем намотки.
4. Для автоматизации процесса включения или отключения вентилятора можно использовать реле времени. В его настройках учитываются особенности работы системы домашней канализации.
5. Осмотр вентиляционной системы выгреба рекомендуется делать пару раз за год. Повышенное внимание стоит уделять лопастям крыльчатки вентилятора, так как на них возможно накопление твердых отложений.

Совет! При монтаже вентилятора необходимо правильно определить, куда движется поток воздуха. Его направление должно ориентироваться вверх, но не наоборот.

В дополнение к вышеизложенному материалу дадим несколько советов.

При организации вентиляции выгребной ямы рекомендуется избегать разрежения воздуха резервуаре. Если в дворовом туалете вентилируемая область формируется между резервуаром и воздуховодом, то в закрытой емкости рекомендуется выполнить установку приточной трубы. Два отверстия притока и вытяжки воздуха обычно располагают по противоположным углам сливной ямы. Вытяжное отверстие всегда находится выше приточного.

Влага, появляющаяся на поверхности вентиляционной трубы, зимой может замерзать, уменьшая проходимость канала и снижая тем самым интенсивность потока воздуха. Чтобы устранить такую проблему, верхнее отверстие трубы нужно снабдить дефлектором. Он ускорит движение воздуха и защитит канал от уличного мусора.

Наиболее рациональный вариант - делать вентиляцию выгреба при монтаже автономной канализации. Тогда не придется изменять уже действующую систему и проще выбрать удобное место для установки вытяжного патрубка.

Что касается вида вентиляции сливной ямы, то принудительный воздухообмен устраивать не всегда нужно. Некоторые отстойники обходятся естественной вентиляцией. Окончательное заключение по такому вопросу могут дать соответствующие специалисты после ознакомления на месте с условиями работы сети.

Как сделать вентиляцию в выгребной яме - смотрите на видео:

После устройства вентиляции выгребной ямы в частном доме важно следить за тем, чтобы резервуар не переполнялся и воздушный канал не блокировали отходы. Кроме того, нужно следить за воздушной проходимостью фановой трубы. Для возможности профилактики и ремонта в системе вентиляции стоит предусмотреть установку ревизионных люков.

Проживание в частном доме или на благоустроенной даче предполагает наличие развитой автономной канализационной системы. Она включает в себя не только систему сбора и перемещения сточных вод, но и сооружения, очищающие стоки. При любом варианте строительства канализации необходимо предусмотреть ее вентиляцию.

Зачем нужна вентиляция в канализационных системах?

То, что в канализационной системе должна быть вентиляция, знают все. Однако мало кто точно представляет себе все ее функции.

Обычно считается, что вентиляционные отводы в канализационных автономных системах необходимо строить исключительно для предотвращения попадания в жилые комнаты и санузлы неприятных запахов от сточных вод. Это соответствует действительности, однако вентиляция в системе сбора сточных вод играет еще одну важную роль – она уравновешивает давление внутри системы трубопроводов.

В момент слива сточных вод в канализационных трубопроводах создается определенное разряжение, дефицит воздуха. Поскольку природа не терпит пустоты, то в трубопроводы автоматически начинает поступать воздух. Если не предусмотреть наличие вентиляционных отводов, то воздух будет поступать через естественные отверстия – решетки слива в раковинах и ванной.

Возможно, Вас заинтересует информация о том, что такое

Такое неправильное движение воздуха в трубопроводах может привести к неадекватной работе системы. Поэтому воздух при сливе и образовании разряжения в трубах должен поступать из вентиляционных отводов и отверстий, которые обычно располагаются на самых высоких частях канализационных, расположенных вертикально труб-стояков, верхние торцы которых могут выводиться на крышу здания.

Но и устранение неприятных резких запахов нечистот при помощи вентиляции в автономной канализационной системе частных строений тоже является немаловажной функцией. Особенно это касается автономных очистных или накопительных сооружений – септиков или выгребных ям.

Так, процессы разложения органических остатков в накопительных сточных ямах приводят к образованию не только неприятного запаха нечистот, но и к генерации горючего газа – метана. Его значительные скопления, не удаляемые своевременно при помощи вентиляционных отводов, могут привести к отравлениям и даже пожарам.

Устройство вентиляции внутренней канализации в доме

Такое устройство будет забирать воздух из атмосферы при возникновении разряжения в канализационных трубопроводах, а все остальное время будет находиться в закрытом состоянии. Монтировать такой клапан можно практически на любом участке канализационного трубопровода. Единственное условие – он должен находиться выше любого сантехнического прибора в доме.

Клапан для вентиляции канализационной системы можно изготовить и самостоятельно. Сделайте его с использованием приведенной инструкции.

1. Из старой автоматической ручки извлеките небольшую пружинку. Подберите винт-саморез, который будет соответствовать по сечению виткам пружины. Длина самореза должна составлять 4,5 сантиметра.
2. Найдите кусок плотного пластика и сформируйте из него шайбу с наружным сечением в 5 сантиметров. Вверните по центру шайбы саморез с надетой на него пружинкой так, чтобы пружина упиралась в шайбу и в головку самореза.
3. Изготовьте вторую шайбу. На этот раз она будет из плотного поролона. Ее сечение составит 6 сантиметров. Пластиковая и поролоновая шайба соединяются при помощи клея.
4. На торцевой глухой крышке посверлите несколько отверстий. Они будут обеспечивать приток воздуха.
5. Соберите вместе на торцевой крышке конструкцию из самореза, пластиковой и поролоновой шайбы. При этом саморез ввинчивается в крышку с внутренней стороны.

Глухая крышка с отверстиями и клапаном может устанавливаться на тройник, который монтируется на самом высоко расположенном сегменте вашей канализационной системы. Теперь, при появлении в канализации разряжения, наружное давление воздуха сожмет пружину и отодвинет клапан из пластика и поролона. В канализационную систему поступит воздух.

Как самостоятельно построить вентиляцию в септике

Рассмотрим, как самостоятельно построить вентиляционную систему в автономном очистном сооружении – септике.

Отсутствие фановой трубы и других приспособлений рано или поздно приведет к тому, что вентиляция канализации будет нарушена и неприятный запах быстро распространится по всем помещениям дома. Вне зависимости от наличия централизованной или автономной системы, проблемы с вентиляцией нужно решать как можно быстрее. Но если в квартире с этим успешно справится приходящий мастер, заботы о частном доме ложатся на плечи хозяина. И именно о том, как устроить вентиляцию частного дома или устранить проблемы своими руками, стоит поговорить подробнее.

Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.

Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.

Канализация с фановой трубой

Устройство представляет продолжение канализационного стояка, выводимого наружу. Принцип действия простой: теплый воздух поднимается всегда вверх и выводится наружу, в результате чего в системе труб создается разряжение малого типа (как тяга в печке) и воздух выталкивается из комнат дома в канализацию, а не наоборот.

Важно! Вывод фановой трубы осуществляется через специальную шахту, предусматриваемую еще на этапе закладки дома. Но если сделать устройство не получилось, то можно вывести систему труб по горизонтали через стену сбоку.

А вот чтобы обустроить вентиляционный стояк с фановой трубой своими руками правильно, берите на заметку следующие рекомендации:

1. Высота фановой трубы не может быть менее 0,5 м от уровня крыши. В случае наличия чердака, длина увеличивается до 3-3,5 метров;
2. Сечение диаметра вытяжки должно быть равно диаметру трубопровода стояка;
3. Если стояков канализации много, допускается соединение элементов в верхней части и оборудование системы одной фановой трубой;
4. Нельзя соединять вентиляцию канализационного типа с печной или вытяжной общедомовой вентиляцией;
5. Лучшее место проведения труб – глухая стена дома. Если выводить рядом с оконными проемами или балконом, запах может просочиться в дом. В случае отсутствия глухой стены, расстояние между окнами и выходом трубопровода канализации должно быть не менее 4 метров;
6. Если крыша дома многоскатная, фановую трубу не следует выводить под свес ската, конструкция легко может сломаться от схода снега;
7. Оснащать верх вытяжки дефлектором – гарантировано перекрыть вентиляцию в зимний период. На дефлекторе образуется конденсат, который при замерзании наглухо закупорит выход и воздух пойдет в комнаты.

Вытяжка делается из трубы, из которой выполнен общий стояк и является продолжением трубопровода, выводя его наружу. Использование чугуна не желательно, так как материал подвержен коррозии и есть риск полного проржавления и падения трубы, лучше всего выход сделать пластиковым.

Совет! Фановую трубу нужно утеплять. Безусловно, все зависит от региона и температурных перепадов. Однако даже при несильных зимних морозах утепление не помешает на дачных участках, где канализацией пользуются только в теплый сезон.

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в случае невозможности оборудования фановой трубы. Система работает так:

• внутри корпуса есть пружина и уплотнитель из резины;
• при образовании разряжения внутри стояка (залповый сброс большого объема воды) пружина открывает уплотнитель, и воздух проходит в систему, выравнивая нужное давление;
• после пружина возвращается на место, вследствие чего воздух из канализации не поступает в комнаты.

Вакуумный клапан не может служить равноценной заменой фановой трубе, но хорошо справляется со своими функциями, однако при пересыхании воды в сифоне, клапан не будет препятствовать распространению неприятных ароматов.

Важно! Вакуумный клапан всегда монтируется в верхней части стояка и только в отапливаемом помещении.

В случае невозможности установки элемента на стояк, установка производится на трубу, проходящую горизонтально. Правила монтажа:

1. элемент монтируется выше точки подсоединения труб к системе канализации самого высокого слива сантехнического прибора;
2. если слив находится на уровне пола, клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
3. необходимо обеспечить свободный забор воздуха в вакуумный прибор, а также доступ для ремонта и ручного открывания (при необходимости).

Вентиляция внешнего типа: обустройство системы

При оборудовании дома автономной системой канализации возможно использование вентиляции внешнего типа. Это может быть два варианта расположения:

• вывод вытяжки вдоль стеновых панелей дома. На практике это выглядит как водосток с концом трубы выше уровня крыши. Схема предусматривает вывод конструкции из дома и крепление к стеновому элементу посредством хомутов;
• установка труб на септике – удобный вариант, так как труба находится в отдалении от дома и полностью минимизирует возможности попадания запаха в комнаты.

Внешняя вентиляция канализации в частном доме оборудуется при отсутствии канализационного стояка, что бывает в малых строениях или домах сезонного пребывания. Использование данного способа подразумевает обустройство вакуумного клапана для улучшения системы вентиляции.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для того, чтобы не допустить появления запаха в доме, но и для уравновешивания давления внутри всей системы. Однако, есть еще одна причина обязательного обустройства вентиляции: в процессе разложения органических отходов образуется горючий газ и при большом скоплении вещества возможен пожар. Чтобы такого не произошло, необходима вентиляция выгребной ямы. Устройство не потребует больших затрат, а сделать его можно своими руками.

Схема вытяжки может быть оборудована предельно просто:

1. установить обычную канализационную ПВХ трубу сечением 100 мм;
2. прикрепить трубу к стене сзади;
3. вывести верхний конец за крышу септика примерно на высоту от 20 см;
4. изолировать трубу снизу паклей, смоченной в битуме;
5. выход прикрыть от попадания мусора листом жести;
6. забетонировать шурф выхода.

Совет! Для образования мощной тяги верх трубы оснащается дефлектором.

Если монтируется вентиляция выгребной ямы без туалета, установка также не занимает много времени:

• рядом с люком установить систему труб, размер которой просчитывается глубиной погружения и высотой вывода;
• оснастить верх вывода моторчиком для усиления тяги;
• прикрыть выход жестяным листом.

Канализационная вытяжка готова, а благодаря наличию моторчика зловония не будет на участке даже в самые жаркие летние дни. Кроме того не будет неприятных запахов в туалете, пары разложения перестанут влиять на древесину, а значит, туалет простоит дольше.

При строительстве туалета со сливной ямой, лучше возвести нужник подальше от ямы. Соединить сооружения несложно посредством обычного канализационного трубопровода с сечением от 100 мм. А если смонтировать тройник, то будет просто присоединить вентиляционную трубу, что и гарантирует хорошую вентиляцию. В любом случае устройство вентиляции возможно двумя способами:

1. естественный вариант происходит когда увеличивается давление в сливной яме;
2. принудительный – воздух перемещается посредством работы вентиляторов, подключенных к сети питания.

Естественная вентиляция

Устанавливается вертикальная труба, которая нужна для отвода запахов, причем монтаж осуществляется не ниже границы уровня наполнения котлована нечистотами, а верх выходит за пределы крыши.

Сечение отвода должно быть более 100 мм, верхний конец размером не менее 70 см от уровня крыши. Герметизация патрубка и крепление хомутами обязательно – так можно не беспокоиться, что трубу снесет во время сильного ветра.

Принудительная вентиляция

Самый эффективный способ, но требующий наличия электричества. Сделать вытяжку своими руками несложно:

1. подвести к туалету электричество;
2. подобрать вентилятор средней мощности (300 ватт вполне достаточно);
3. сформировать отверстие под прибор, причем работать вентилятор должен на выгонку, чтобы воздух не застаивался в помещении туалета;
4. оборудовать несколько отверстий для притока свежего воздуха (это может быть обычная щель у порога).

В этом случае схема не предусматривает устройство вентиляционных труб в самой сливной яме, вполне достаточно вентилятора, который отлично выгонит воздух и вместе с ним все неприятные ароматы.

Ну а чтобы избежать появления сильного запаха в сливной яме, достаточно приобрести биологические средства для чистки. Это могут быть порошки, таблетки или жидкости для канализационных ям. Как видите, устройство вентиляции вполне доступно для любого хозяина, причем выбор систем достаточно многообразен.
