При построении автономного отопления дома важно правильно продумать и выполнить обвязку газовых, твёрдотопливных и электрических котлов. Давайте рассмотрим возможные схемы и элементы обвязки, поговорим о классических, аварийных и специфических контурах, а также об основном оборудовании этих схем.
Основные принципы выполнения обвязки котла любой конструкции — это безопасность и эффективность, а также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное и наиболее подходящее для конкретного случая решение.
Подсоединение котла к источникам питания
Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов , нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.
1. Подача отопления. 2. Горячая вода для бытовых нужд. 3. Газ. 4. Холодная вода к контуру ГВС. 5. Обратка отопления
При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов
Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.
Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.
Одно- и двухконтурные котлы
Одноконтурные котлы предназначены в первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб и радиаторы. В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Мощность котла подбирается с соответствующим запасом по мощности. Целесообразность такого подключения в большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая в некоторых моделях может идти в комплекте с котлом.
Одноконтурный котёл с бойлером косвенного нагрева: 1. Котел. 2. Обвязка котла. 3. Радиатор. 4. Бойлер косвенного нагрева. 5. Ввод холодной воды
В двухконтурном котле горячее водоснабжение, наряду с отоплением, входит в функции котла и составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.
Подключение двухконтурного котла: 1. Котел. 2. Обвязка котла отопления. 3. Отопительный контур. 4. Ввод холодной воды
Схема обвязки котла при естественной циркуляции
Естественная циркуляция основана на законах физики — температурном расширении теплоносителя и гравитации, поэтому обвязка котла не включает напорное оборудование.
Чтобы вода в контуре совершала непрерывное движение, нужно соблюсти несколько правил.
Котёл должен находиться в самой низкой точке дома, желательно в подвале или в специально оборудованном приямке.
Трубопровод от верхней точки к радиаторам отопления, и от них в «обратку» должен быть выполнен с уклоном не менее 0,5° для снижения гидравлического сопротивления системы.

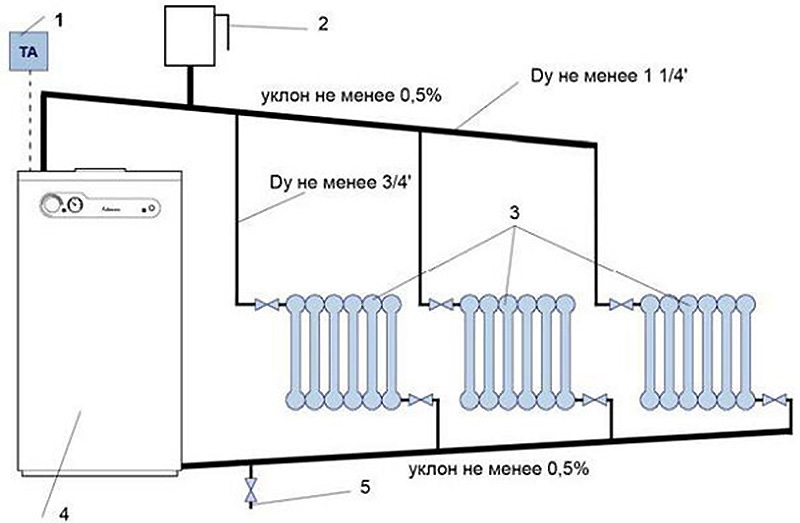

Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления
Диаметр труб разводки отопления должен обеспечивать скорость воды не ниже 0,1 м/с и не выше 0,25 м/с. Такие значения нужно принимать предварительно и проверять расчётом, исходя из разницы температур на входе и выходе (градиент) и разницы высоты по осям котла и радиаторов (не менее 0,5 м).
Гравитационные контуры котла могут быть открытого и закрытого типов. В первом случае в самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает в роли воздухоотводчика.

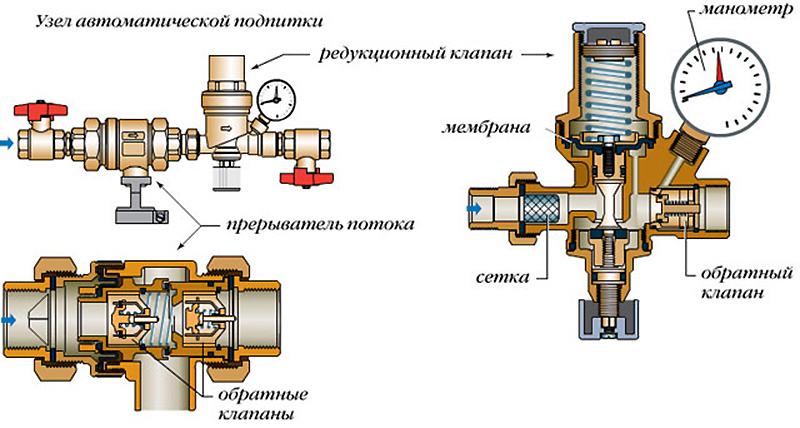

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Так как закрытая система не имеет прямого контакта с атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан и воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился в наивысшей точке контура.
Системы с естественной циркуляцией являются независимыми от электропитания и наиболее распространены там, где электросети отсутствуют или работают ненадёжно.
Схема обвязки котла при принудительной циркуляции
Побудителем движения воды в контуре с принудительной циркуляцией является циркуляционный насос . Схемы также могут быть открытыми (с расширительным баком открытого типа) и закрытыми (с мембранным баком и группой безопасности).
Циркуляционный насос, как правило, устанавливают в месте, где температура воды имеет самое низкое значение — на её входе в котёл, и монтируют на той же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, и характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе в котёл датчика.
1. Котёл. 2. Группа безопасности. 3. Расширительный бак. 4. Циркуляционный насос. 5. Радиаторы отопления
Одно- и двухтрубная разводка системы отопления
Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.
1. Однотрубная схема разводки. 2. Двухтрубная схема разводки
Коллекторная схема разводки отопительной системы
При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

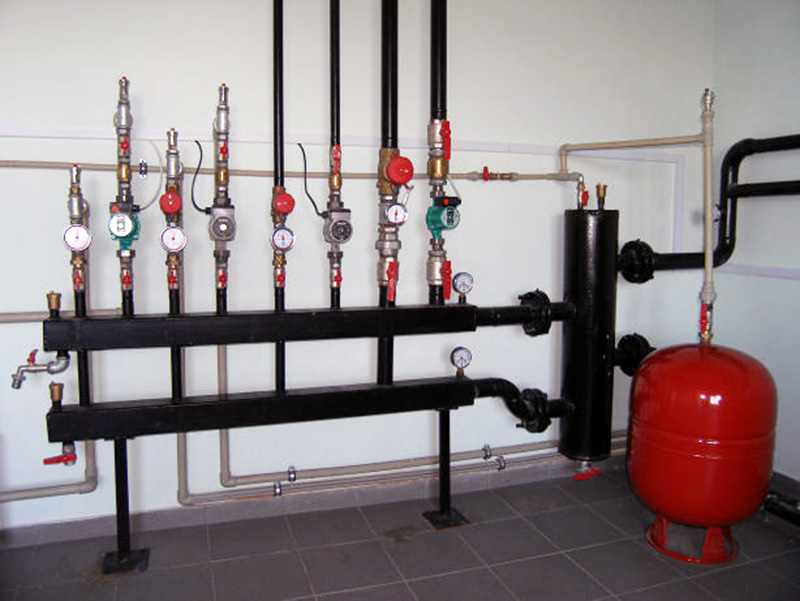

Коллекторная группа
Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы
Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.
Первично-вторичные кольца
Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.
Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.
Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).
Формулы для расчётов:
- G — максимальный расход, м 3 /ч;
- w — скорость воды через поперечное сечение стрелки, м/с.
- Р — мощность котла, кВт;
- w — cкорость воды через поперечное сечение стрелки, м/с;
- Δt — градиент температур, °С.
Аварийные контуры
В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.
Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.
Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.
Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.
Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).
В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.
Кто из нас не мечтает о комфортном микроклимате в доме? Наверное, каждый. Достичь этого можно лишь при грамотной наладке отопительной системы, где главную роль играет котёл. А для того, чтобы такое дорогостоящее оборудование долгие годы бесперебойно генерировало тепло, не перегревалось и не выходило из строя, и нужна обвязка котла.
Что такое обвязка отопительной системы
Обвязка - это комплект оборудования и труб, который обеспечивает радиаторы тепловым носителем.
К обвязке относится всё, что находится между котлом и радиаторами
Проще говоря, обвязка нужна для того, чтобы связать котёл с отопительными приборами (радиаторами) или с бойлером.
Многие по незнанию не придают значения этой части системы отопления и совершенно напрасно. Правильно сделанная обвязка:
Иными словами, обвязка обеспечивает надёжность, безопасность и высокую производительность всей системы отопления, создаёт уют и комфорт в доме.
Схемы обвязки газовых котлов: подключение терморегулятора, запорной арматуры и элементов гидравлики
Общая схема обвязки довольно проста. Она не зависит от вида топлива и годится для любого вида котлов, в т. ч. конденсационных и твердотопливных. Включает следующие составляющие:
Выбор способа обвязки зависит от:
Самой популярной считается обвязка котельной оснастки с принудительной циркуляцией, потому что она наиболее практична и удобна.
Самой популярной считается обвязка котельной оснастки с принудительной циркуляцией, потому что она наиболее практична и удобна
За движение теплового носителя в этой схеме отвечает электрический насос, благодаря которому горячая вода циркулирует в системе.
Тем не менее такая схема имеет свои изъяны - наличие большого количества труб, запорной и регулирующей арматуры и её немалая цена, необходимость балансировки между всеми звеньями, зависимость от источников энергии. Это усложняет схему и делает монтаж отопительной системы более дорогостоящим.
Установка двухконтурного котла требует именно такой схемы обвязки.
Обвязка котла с естественной циркуляцией намного проще, нежели классическая, при необходимости её можно установить самостоятельно.
Обвязка котла с естественной циркуляцией намного проще, нежели классическая, при необходимости её можно установить самостоятельно
В этой схеме нет насоса, а носитель тепла распространяется по законам физики - холодная вода, как более плотная, выталкивает горячую воду с меньшей плотностью.
Такая схема (её ещё называют гравитационной) имеет ряд преимуществ - доступная стоимость оборудования, наладки и обслуживания, возможность монтажа и оперативного ремонта своими руками. К тому же она не требует подключения к электрической сети, следовательно, позволяет сэкономить и на резервном электрогенераторе.
Но, несмотря на это, гравитационная схема имеет серьёзный недостаток - она годится для обвязки только одноконтурных котлов, применима в небольшом доме или на даче, а прокладываемые рядом с полом или потолком трубы портят интерьер.
Специфика монтажа обвязки для отдельных разновидностей котлов
Здесь всё зависит от модели и мощности котла. При компоновке следует строго следовать инструкции и запомнить некоторые правила:
Ставьте фильтры правильно, чтобы вся грязь собиралась внизу, а не в трубе. Не забудьте про направление потока теплоносителя - обязательно по стрелке
Американка - это аналог популярного ранее сгона. С помощью такого устройства подсоединяются трубы и радиаторы
Нельзя использовать коллективные (общие) вентиляционные шахты для вывода продуктов горения (это касается многоквартирных домов). В них тягу не отрегулируешь. При избыточной тяге на стенках труб оседает кислотная роса, способная рано или поздно разрушить газоотвод, поэтому при его обустройстве рекомендуется использовать трубы из кровельной жести. А при недостатке тяги продукты горения могут заполнить помещение, что весьма и весьма опасно.
Напольные и навесные котлы
Эти виды котлов отличаются только способом установки, принципиальной разницы в устройстве обвязки для них нет. Настенный вид целесообразнее устанавливать для отопления хорошо утеплённого помещения площадью 80–350 м², подключённого к магистральному газу.
Настенный вид целесообразнее устанавливать для отопления хорошо утеплённого помещения большой площади
При меньшей отапливаемой площади рациональнее использовать электроконвекторы и накопительные водонагреватели.
Во всех иных случаях лучше приобрести напольный котёл.
При меньшей отапливаемой площади рациональнее использовать электроконвекторы и накопительные водонагреватели
Одноконтурные котлы
Они имеют один теплообменник и предназначены только для отопления. Обвязка делается с помощью двух патрубков: на подачу и на обратную магистраль. Одноконтурные котлы последних модификаций могут работать в связке с косвенным бойлером и обеспечивать дом горячей водой. В таком случае самая простая обвязка - через трёхходовой клапан по принципу первоочерёдности нагрева воды в бойлере.
Такая схема усложняет обвязку, но не слишком, зато польза её несомненна.
Обвязка одноконтурного газового котла с отдельно стоящим бойлером сложна, но крайне выгодна
Двухконтурные котлы
Предназначены для отопления и ГВС (горячего водоснабжения). Но, как показывает практика, двухконтурный котёл не может обеспечить частный дом достаточным для потребления количеством горячей воды. Поэтому использовать её приходится по очереди: либо на кухне, либо в ванной. Для увеличения объёмов к системе можно подсоединить дополнительный бойлер. Но наличие бойлера усложняет схему обвязки.
Основная распределительная функция в такой схеме приходится на трехходовой клапан, как и для одноконтурного котла. Но принцип работы здесь другой: движение теплоносителя идёт от основного источника в дополнительный и обратно. Именно такая схема позволяет теплоносителю набирать самую высокую температуру (в обратной магистрали она может достигать 80 °C).
Многоконтурные отопительные системы снабжаются гидравлическими распределителями
Многоконтурные отопительные системы снабжаются гидравлическими распределителями, которые компенсируют перепады давления в радиаторах и бойлере и балансируют потоки теплоносителя. В некоторых случаях допускается монтаж системы без гидравлики, при этом давление регулируется балансировочными вентилями.
Обвязка двухконтурного котла сложнее одноконтурного и дороже, но такая отопительная система намного эффективнее.
Дополнительные источники энергии для частного дома: генераторы и бесперебойники
Для любого варианта обвязки необходимо предусматривать аварийный режим работы отопления в случае отключения электроэнергии. Обязательно подключите котёл, насосы и вентиляторы к бензиновому генератору, который позволит запитать оборудование до тех пор, пока не включится электричество. Если в вашей местности случаются перебои с газоснабжением, имеет смысл включить в систему параллельный электрокотёл.
Сборка, установка и подключение газовых котлов
Установка системы отопления начинается с получения разрешительных свидетельств и согласований. Необходимо заказать детальный проект обустройства котельной, заключить договор на поставку газа (если это частный дом). И только ознакомившись с проектом, где прописаны параметры необходимого оборудования, можно приступать к его покупке, сборке, установке и подключению к сетям.
Можно ли устанавливать котёл в доме или в квартире
Особые требования предъявляются к помещению, где и будет находиться мини-котельная, и нарушать их, проявляя самодеятельность, не рекомендуется. Это не только чревато большими штрафами, но и опасно для жизни, потому что газ - это взрывоопасная субстанция, и в обращении с ним следует проявлять крайнюю осторожность.
Видео: пример наладки простой системы отопления
Основные критерии для выбора помещения:
Установка небольших по мощности котлов дозволена в любых нежилых помещениях. Многие ставят их на кухне. Если на 1 кВт мощности газового котла приходится как минимум 0,2 м² помещения, то разрешение получить вполне реально. Когда кухня совмещена с гостиной, то непременным условием является наличие газоанализатора для своевременного выявления возможной утечки газа.
Небольшие одноконтурные котлы можно устанавливать на кухне. Тем более, что они даже украшают интерьер
Двухконтурные котлы запрещено устанавливать в кухнях.
От мощности оборудования зависит и место его расположения. При суммарной мощности до 150 кВт можно оборудовать котельную на любом этаже, свыше - только на первом или цокольном этаже.

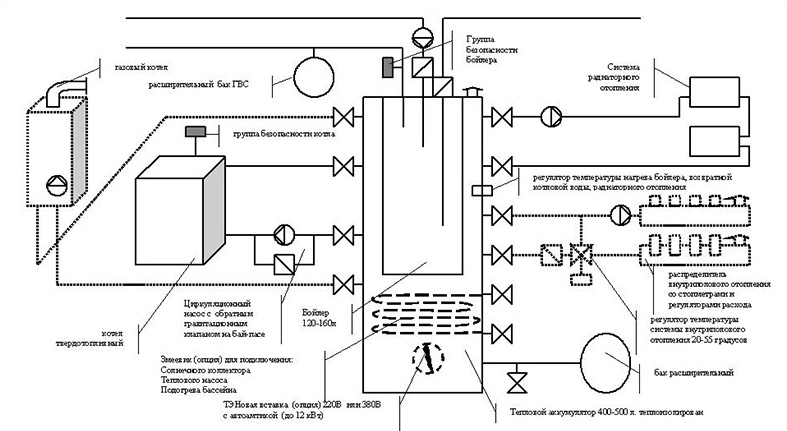

Два котла в одной системе: параллельное и последовательное подключение
Сегодня всё чаще возникает необходимость устанавливать сразу несколько отопительных приборов в большом загородном доме или коттедже. Причём это могут быть разные котлы, например, твердотопливный и газовый.
Два котла в одной системе можно обвязать по разным схемам:
В последовательной схеме подогретый твёрдотопливным (ТТ) котлом теплоноситель поступает в термоаккумулятор (ТА), а затем подается в закрытую систему с газовым котлом
При параллельном подключении работа твёрдотопливного котла контролируется датчиками (4). С помощью трёхходового клапана (7) любой котёл можно отключить от системы
При соблюдении определённых условий (согласование с надзорными органами и получение необходимых разрешений) реализовать одну из таких систем вполне реально. При этом достигается комфорт (за счёт газового котла) и экономия (за счёт малозатратного твердотопливного).
Что касается автономного отопления в квартирах многоэтажных домов, то принципиальных отличий в процедуре установки и подключения нет, есть лишь несколько особенностей, связанных с выбором оборудования:
Схема подключения газового котла делится на 6 этапов:
Для навесного котла необходимо разметить стену по прилагаемому шаблону и зафиксировать установочный кронштейн с помощью крепежа
Трубы прямой и обратной магистралей подключаются через соединительные муфты-американки
Котел подключается через УЗО для защиты от поражения электрическим током
Перед котлом обязательно устанавливается счётчик потребления газа
Термостат необходим для поддержания нужной температуры в помещении
Где лучше установить комнатный термостат
Термостат (иногда его называют программатором) - это автоматический комнатный прибор, который регулирует работу котельного оборудования по заданным параметрам. Он реагирует на температуру воздуха и подаёт котлу команду снизить или увеличить мощность. Устанавливать термостат рекомендуется в жилых помещениях подальше от источников тепла, прямых солнечных лучей и сквозняков. Лучше всего поместить его в самую холодную или самую часто используемую в доме комнату.
Особенности установки котла в неотапливаемых помещениях или на улице
В небольших коттеджах иногда целесообразно устанавливать газовый котёл, например, в мансарде или даже снаружи дома. В первую очередь это делается для экономии места в жилых помещениях. Но при таком обустройстве отопительной системы гарантия на купленный котёл не распространяется. Влажность, ветер, холод и прочие факторы негативно скажутся на сроках работы оборудования.
Исправить ситуацию можно установкой защитного шкафа, который должен соответствовать нормативам (расстояние между котлом и стенками шкафа не менее 15 см) и быть достаточно просторным, чтобы не мешать использованию котла и его обслуживанию.
Видео: как самостоятельно подключить систему отопления для коттеджа
Электрическое заземление: два варианта подключения
Это неотъемлемая часть обустройства отопления. Без заземления сервисные службы не выдадут разрешение на ввод системы в эксплуатацию.
Заземление необходимо не только для того, чтобы продлить срок работы газового оборудования, но и для безопасности жильцов дома.
Заземление можно сделать собственноручно двумя способами:
Рабочий процесс:
Все заземлители соединяются между собой последовательно с помощью горизонтальных металлических полосок
Если дома стоят на близком расстоянии друг от друга, то можно сделать линейное заземление. Последовательность та же, только траншея должна проходить по всему периметру дома. Заземлители вкапываются через каждые 2 м.
Заземлители вкапываются через каждые 2 м
Проверка проводится специальным инструментом. При этом контролирующие органы обращают внимание на грунт, в котором находятся заземлители. Поэтому не будет лишним перед началом работ узнать, по каким стандартам будет оцениваться уже готовая конструкция.
Нужен ли газовому котлу дымоход
Газовму котлу однозначно нужен дымоход. Соорудить его можно своими руками. Нужно выбрать подходящую конструкцию, ознакомиться с основными требованиями и выполнять все этапы работ строго по инструкции.
Особые требования предъявляются к материалам. Они регламентируются в п.6.2.7 СНиП - трубы для дымохода должны выдерживать механические нагрузки, температурные колебания и не подвергаться коррозии. Это могут быть асбестоцементные, керамические, пластиковые или металлические трубы. Оптимальный вариант - трубы стальные нержавеющие как наиболее дешёвые и простые в установке.
Кроме труб для обустройства дымохода для газового котла понадобятся:
Дымоходы бывают внутренние и наружные.
При обустройстве внутреннего дымохода обязателен конический наконечник для защиты от осадков
Для их изготовления используются разные материалы, но неизменными остаются следующие требования:
Дымоход в помещении обязательно изолируется. В месте прохождения межэтажных перекрытий вставляется специальный проходной блок
Пошаговая схема подключения котла к дымоходу
Принципиального различия между внутренним и внешним дымоходами нет. Подключение в любом случае начинается с подсоединения к патрубку переходника (иногда сразу отводной трубы). Затем:
Подключение начинается с подсоединения к патрубку переходника (иногда сразу отводной трубы)
Внешний (пристенный) дымоход является более безопасным и простым в сборке и монтаже. Для его обустройства используются трубы-сэндвичи. Их собирают на земле, а затем крепят к зданию хомутами, кронштейнами и растяжками (для придания большей устойчивости). Высота рассчитывается по нормам с учётом расстояния от конька кровли.
нешний (пристенный) дымоход является более безопасным и простым в сборке и монтаже
Подробное рассмотрение основных аспектов монтажа газового отопления показывает, что сделать такую систему собственными руками вполне реально. Надеемся, что изложенные сведения помогут вам правильно выбрать оборудование, а также смонтировать и запустить его в соответствии с требованиями проверяющих организаций.
Под обвязкой отопительного котла подразумевается расчет параметров системы отопления и монтаж всех узлов – труб, арматуры, радиаторов, и т.д. Точная схема обвязки котла отопления позволяет добиться максимальной отдачи тепла в доме, высокой слаженности и эффективности работы всей системы, и минимальных энергозатрат.
Составляющие элементы обвязки
Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:
- Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
- Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
- Смешанная схема.
В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:
- Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
- Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
- Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
- Отопительные приборы – радиаторы, батареи или регистры;
- Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
- Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;
Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.
Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.
Обвязка для систем с разными вариантами циркуляции теплоносителя
Для схемы с принудительным движением теплоносителя комплектующие нужно запасать следующие:
- Нагревательный котел любого типа – настенный или напольный. Разница для этих моделей нагревательных агрегатов – в наличии дополнительных элементов арматуры и защиты при обвязке котла настенного типа;
- Трубы, которыми следует обвязывать котел отопления, могут быть металлическими, металлопластиковыми или ПВХ;
- Мембранный расширительный резервуар с «грушей», позволяющей удерживать давление воды на одинаковом уровне во всех контурах;
- Нагревательные приборы – те же, что и для гравитационной схемы, но металлические считаются более экономичными за счет меньшего объема воды в приборах. Такие радиаторы или батареи нагреваются быстрее, а расход энергии на обогрев – меньше;
- Кран Маевского – монтируется на всех радиаторах. В качестве резервного может быть установлен автоматический тип крана Маевского на выходе котла – для сброса воздуха из всех контуров при накапливании определенного объема;
- Фитинги;
- Насос для организации циркуляции теплоносителя – чаще всего уже вмонтирован в котел. В схеме с коллектором могут устанавливаться дополнительные насосы;
- Гидравлическая стрелка. Этот узел, работающий в лучевой схеме разводки, балансирует разные контура. Стрелка выравнивает давление в системе, и обеспечивает бесперебойную подачу теплоносителя в каждый прибор;
- Манометр предназначен для контроля давления в системе, и встраивается в котел или сразу после него – в трубу подачи горячей воды;
- На коллектор теплоноситель подается непосредственно от котла, и предназначен он для разводки отопительных контуров.
Преимущества правильно смонтированной принудительной системы с коллектором и гидрострелкой:
- Быстрый нагрев теплоносителя во всех отопительных приборах;
- Экономный расход энергии на обогрев;
- Обвязка по принудительному варианту позволяет обустроить теплый пол в помещениях за счет своей высокой эффективности.
Недостатки:
- Дороговизна монтажа за счет большого количества комплектующих и наличия профессиональных навыков при обращении со сложными приборами;
- Система зависит от внешних источников энергии.
Смешанная обвязка котла отопления схема которой приведена на рисунке ниже, реализуется в двух вариантах, но желательно из металлических, а не металлопластиковых или ПВХ труб. Циркуляционный насос вмонтирован в систему параллельно главной обвязке. Запорная арматура установлена на подходе к насосу, чтобы можно было его обойти при необходимости, и еще один запорный вентиль устанавливается на обходной трубе – он должен быть закрыт при работающем насосе. При организации автономного теплообмена вместо этого вентиля устанавливается обратный клапан.

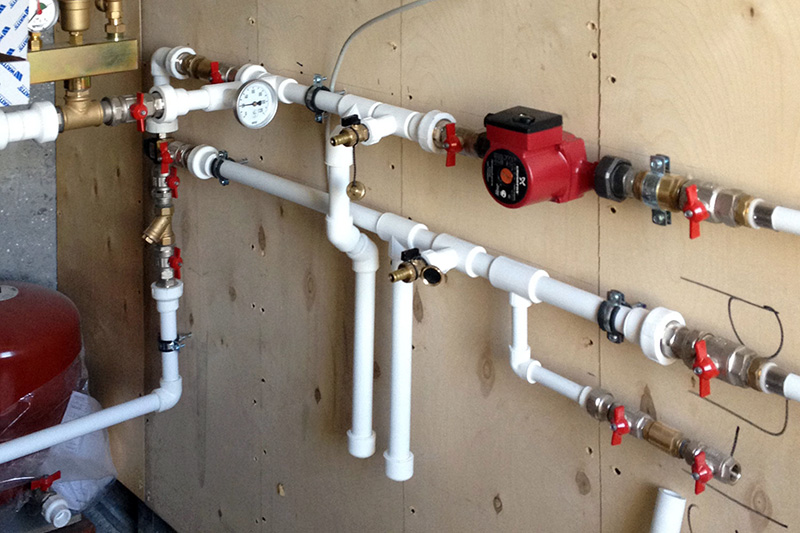

Схема обвязки с использованием ПВХ
ПВХ трубы (экопластик) при обвязке котлов отопления имеют высокую популярность из-за низкой стоимости и универсальности характеристик при подключении. Трубами из пропилена можно сделать схему обвязки любой сложности, любой геометрии и с любыми углами поворотов. Соединяются трубы ПВХ специальным паяльником и такими же ПВХ фитингами.
Если позволяет схема обвязки, то желательно использовать отводы с плавными переходами, которые исключают перепады давления в узких местах внутри труб из-за паяльного шва. Полипропиленовые трубы могут работать при температуре до 95 0 С, а срок их эксплуатации – более 50 лет без профилактики и ремонта.
Как выбрать расположение котла
Схема обвязки нагревательного агрегата, работающего с гравитационной циркуляцией теплоносителя, оптимально подходит для напольного исполнения. Но при этом отопительный котел нужно устанавливать в самом нижнем положении относительно всех разводок, так как в камерах котла не должен накапливаться воздух. Присутствие воздуха в рубашке – это гарантированное прогорание стенок камеры. Выходная трубы котла должна быть смонтирована вертикально, чтобы образующиеся воздушные пузырьки поднимались вверх – в расширительный бак или к стравливающему клапану.
Важно! В принудительной системе отопления это условие вертикальности выходной трубы не всегда соблюдается, поэтому настенный котел можно устанавливать и в наивысшей точке системы, и в наиболее низкой (например, на чердаке или в подвале).
При обвязке котла с дополнительным контуром для ГВС (горячего водоснабжения) его подключают к системе подачи питьевой воды. Нагретая вода из второго контура используется в быту. Но и одноконтурный котел может работать, как источник горячей воды, если подключить к нему вторичный теплообменник. Чаще всего под него оборудуют железный баллон с подающим водяным патрубком.
Особенности обвязки
У котлов на твердом топливе есть одна особенность – его нельзя выключить в любой момент, как электрический или газовый нагреватель.
Поэтому в таких агрегатах при монтаже обвязки должна быть установлена одна из систем защиты, работающих по следующим принципам:
- Защита с использованием теплоносителя основана на работе предохранительного клапана, который открывается, если перестает работать циркуляционный насос. Клапан вмонтирован в теплообменник, и к нему подключен холодный трубопровод. При отключении насоса клапан открывается, и холодная вода при прохождении по теплообменнику, отбирает тепло на себя. Нагретая таким способом вода попадает в систему канализации, и так будет продолжаться до тех пор, пока топливо в котле не сгорит полностью;
- ИБП (источник бесперебойного питания), который работает от аккумулятора и запитывает циркуляционный насос. Включается в схему ИБП при отключении внешнего напряжения;
- Малый естественный контур осуществляет циркуляцию теплоносителя по малому кругу без насоса, а значит, без подключения электроэнергии;
- Вспомогательный естественный контур, который реализован на основе двух полнофункциональных отопительных контуров. При возникновении аварийной ситуации нагретый теплоноситель еще поступает во второй контур, нагревая радиаторы и охлаждаясь.
Предохранительные устройства
Это узлы и элементы, установленные в базовой комплектации всех котлов.
- В котле должен быт вмонтирован клапан для сброса горячей воды, работающий автономно и автоматически. Он похож на вентиль с ниппелем вверху;
- Прибор для улавливания мусора, который выглядит, как колба. Грязеуловитель монтируется на входе воды в котел;
- Водопроводный фильтр грубой очистки также стоит на подающей трубе.
Монтаж обвязки
- Сначала устанавливается котел. Если это твердотопливный прибор, то его устанавливают на бетонный фундамент. Дымоходная труба выводится на высоту, обеспечивающую постоянную тягу. Газовый котел должен иметь выход в стене для патрубка сброса газов и обратной подачи воздуха;
- Котел соединяется с дымоходом трубой с двумя гильзами. По внутренней гильзе выводятся отработанные газы, по внешней - подается воздух;
- Вентиляция в виде приточного клапана – его работа регулирует поступление воздуха и степень горения;
- Разводка по комнатам и помещениям труб отопления;
- Подключение автоматики и расширительных емкостей;
- Установка насоса и датчиков температуры;
- Подключение к газопроводу и электричеству, если это не котел на твердом или жидком топливе.
Монтаж обвязки не терпит экономии и пренебрежения безопасностью. Для каждого дома необходимо разработать привязанный к архитектуре жилья проект.
Задача отопительной системы - создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла - это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.
Составляющие элементы обвязки котла
Котел - стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровод а. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение .
Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.
Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией , они не пригодятся.
Мембранный бачок и радиаторы
Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу , способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

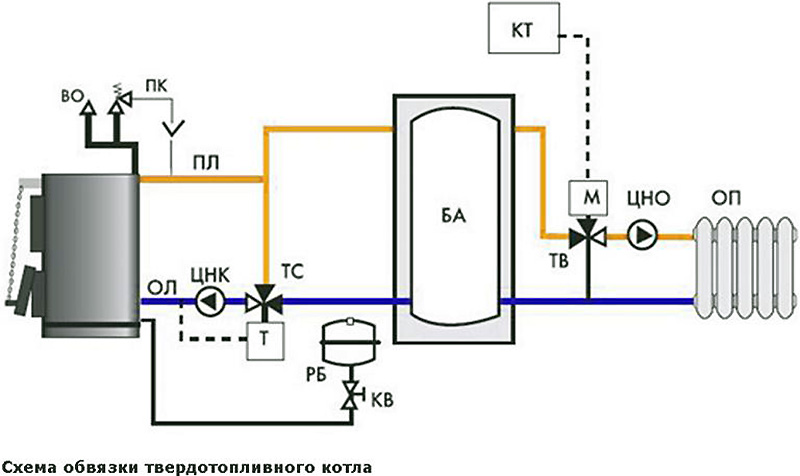

Особенности подключения твердотопливных котлов
Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему . Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:
- Своевременная подача холодной воды.
- Подсоединение аккумуляторных батарей к насосу.
- Наличие гравитационного контура.
- Дополнительный аварийный контур.
Для твердотопливных котлов обвязка играет важную роль - качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.
Гравитационное отопление
Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это - - естественное движение
теплоносителя и контур с принудительной циркуляцией . Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.
В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.
Система с естественной циркуляцией автоматически регулироваться не может , и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».
Преимущества системы с естественной циркуляцией:
- Простота монтажа.
- Независимость от поставки электроэнергии.
- Бюджетность варианта.
- Надежное функционирование и эксплуатация.
Система отопления принудительного типа
Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов . Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.
Недостатки системы:
- Сложная схема обвязки.
- Неизбежная балансировка деталей.
- Дорогое сервисное обслуживание.
- Высокая стоимость комплектующих деталей.
Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками - коллекторами отопления , равномерно распределяющих подачу теплоносителя к нагревательным элементам.

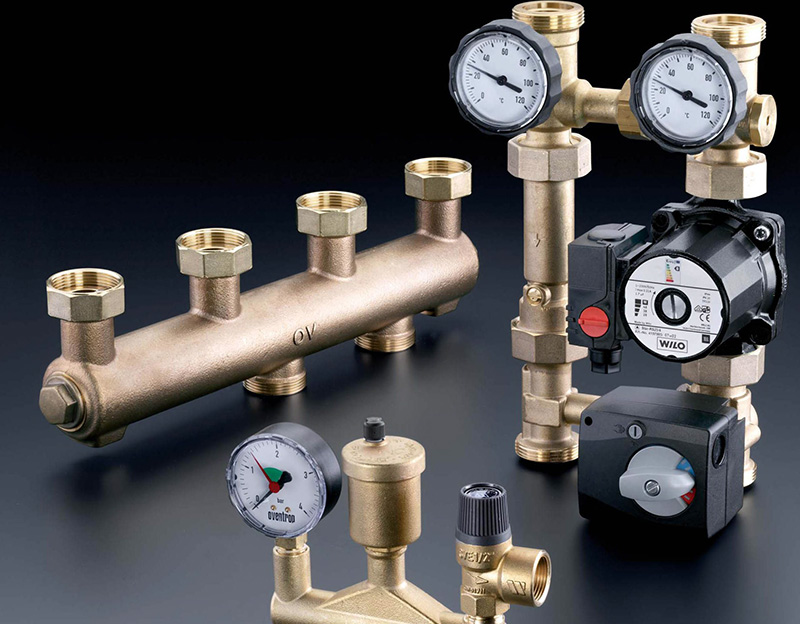

Принципиальная схема обвязки
Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:
- Радиатор.
- Гайки «американки » - для крепления котла к отопительной системе.
- Шаровые краны - для отсоединения котла от системы.
- Фильтры для очистки - защитят от нестандартных фракций воды.
- Термоголовки, тройники, краны Маевского
- Уголки и тройники.
- Клапаны: проходные, разделительные, воздушные и предохранительные.
- Расширительные бачки.
- Манометры, термометры, гидравлические разделители, циркуляционный насос .
- Хомуты и другие детали крепления.
Двухконтурный котел
Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.
Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.
Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде
. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб
. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.
Особенности подключения
Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции - после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.
Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.
По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции . Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.
Типичные ошибки в подключении
Предохранительные клапаны
При открытой системе отопления они не используется. Назначение клапана - уберечь котел от повреждений
в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.
Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.
Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.
Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.
Циркуляционный насос . Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.
Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры
Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему - в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.
Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.
Чтобы правильно установить газовый агрегат, следует изучить схемы обвязки напольного газового котла. В зависимости от особенностей отопительного устройства: количества контуров, наличия подключения к электроэнергии, установки дополнительных систем, — схемы могут отличаться.
Рассмотрим, какие элементы может включать обвязка напольного газового котла отопления.
Расширительный бак
Мембранный расширительный бак необходим для компенсации увеличенного объема воды или антифриза при их нагреве. Данный элемент разделяется мембраной на две части, одна из них наполняется воздухом или азотом. При повышении объема теплоносителя газ сжимается, благодаря чему давление в теплообменнике значительно не увеличивается.
Обратите внимание! Объем расширительного бака должен составлять не менее 10% от количества теплоносителя.Предохранительный клапан
Назначение предохранительного клапана состоит в сбрасывании избытка теплоносителя при большом росте давления в контуре, чтобы предупредить разрыв труб систем отопления. Лишняя жидкость выводится через дренажную трубку в канализацию. Если клапан часто срабатывает, это свидетельствует о недостаточном размере расширительного мембранного бака.
Манометр
Манометр необходим, чтобы контролировать рабочее давление в контуре. Иногда вместо него применяется термоманометр, который измеряет не только давление, но и температуру. Шкала такого прибора должна доходить хотя бы до 4 атмосфер.
Воздухоотводчик
Воздухоотводчик предназначен для вывода в окружающую среду воздушных масс, которые остались после слива теплоносителя. Оставшийся воздух создает шумы и выступает препятствием для нормальной циркуляции теплоносителя.
Циркуляционный насос
Насос обеспечивает циркуляцию теплоносителя принудительно. Его мощность можно менять, тем самым, регулируя скорость течения жидкости в теплообменнике.
Бойлер косвенного нагрева
Бойлер необходим для обеспечения горячей водой в требуемом объеме. Он представляет собой теплоизоляционный бак, в котором хранится нагретая вода.
Гидрострелка
Гидрострелка представляет собой емкость с патрубками, к которым можно подключить несколько контуров, объединяющих подачу и обратку. Этот элемент позволяет подсоединить трубы, в которых жидкость имеет разную скоростью циркуляции и температуру.
Фильтр грубой очистки
Этот элемент представляет собой резервуар с фильтрующей сеткой для очистки воды от крупного мусора. Фильтр защищает от засорения трубки теплообменника.
Трубы
Многих интересует вопрос, какие трубы можно применять для обвязки напольного газового котла. Температура в контуре обычно не превышает 80°C, а в системе теплых полов она не выше 35°C. Давление находится на уровне 1-2,5 кгс/см2. При остановке насоса закипание теплоносителя исключаются, так как через несколько секунд горелка прекращает работу и пламя гаснет. Исходя из существующих рабочих условий для выполнения обвязки напольного газового котла отопления вполне подойдут полимерные и металлополимерные трубы стоимость которых намного ниже, чем прочных медных или оцинкованных аналогов.
Рекомендации по осуществлению обвязки напольного котла
Напольный котел нельзя располагать в самой высокой точке системы отопления. Иначе, несоблюдение этого условия приведет к скоплению воздушных масс в трубах, что негативно скажется на качестве обогрева. Труба подающей магистрали без прибора отвода воздуха, выходящая из котла, должна располагаться вертикально.
Последовательную разводку радиаторов и подключение газового агрегата к коммуникациям выполняют при помощи металлопластика на пресс-фитингах или полипропилена с армированием из алюминия. Однако фитинги чувствительны к качеству монтажа и при разбалтывании уплотнителей довольно быстро начинают давать течь. Полипропиленовые трубы более надежны и имеют массу преимуществ:
- позволяют создать систему любой сложности;
- не боятся воздействия высоких температур;
- имеют долгий срок службы;
- на стенках труб не оседает сокращающий диаметр налет;
- выдерживают высокое давление.
Обвязка напольного газового котла полипропиленом выполняется пайкой, что позволяет придать системе монолитность.
Обратите внимание! Создание отопительной системы со множеством изгибов не желательно, так как это уменьшает КПД агрегата и затрудняет монтаж. Количество соединений также должно быть минимальным.Особенности обвязки газовой трубы
Согласно строительным требованиям, соединение газовой магистрали с котлом должно быть жестким и обеспечиваться с помощью металлической трубы и состыковки через металлический хомут либо «американку». Для герметичности разрешается использовать только паронитовую прокладку. Резину или паклю применять запрещено.
Схемы обвязки напольных газовых котлов
В зависимости от конструкции агрегата, а также подсоединяемых дополнительных систем, схемы обвязки газовых котлов могут отличаться. Рассмотрим подробнее наиболее распространенные варианты.
Обвязка одноконтурного энергозависимого котла
Энергозависимые напольные газовые котлы с принудительной циркуляцией теплоносителя обычно укомплектованы всеми необходимыми деталями: расширительным баком, циркуляционным насосом, манометром и т.д. Такая система наиболее гибка в управлении. Можно запрограммировать для каждого помещения отдельную температуру, а автоматика будет поддерживать этот режим постоянно.
Стоит учесть, что энергозависимая система без электричества работать не сможет. К тому же для продления ее срока службы необходимо будет приобрести стабилизатор напряжения.
Обвязка одноконтурного напольного газового котла включает следующие соединения:
- газовую магистраль;
- подачу в систему отопления;
- возврат из радиаторов.
Обвязка одноконтурного энергонезависимого котла
Независимые от электроэнергии напольные газовые котлы не имеют циркуляционного насоса, и теплоноситель в такой системе двигается только по законам физики. Обвязку напольного газового котла своими руками в данном случае выполнить проще, однако, чтобы такая система работала эффективно, следует учесть множество нюансов:
- котел необходимо расположить как можно ниже – в приямке или цокольном этаже;
- перед теплообменником агрегата полезно соорудить сброс в канализацию – это понадобится при длительном отъезде;
- в качестве открытого расширительного бака можно использовать любую емкость из металла либо пластика, соединенную с розливом;
- бачок следует устанавливать в верхней точке отопительной системы;
- внутренний диаметр трубы не должен быть меньше 32 мм.
При монтаже труб их следует ставить с небольшим уклоном к вертикали, чтобы обеспечить свободную циркуляцию теплоносителя. Перепад высоты теплообменника агрегата и радиаторов отопления обеспечивает гидравлический напор, заставляющий теплоноситель двигаться.
При желании такая система может быть доукомплектована насосом, при этом подключения к электросети он не требует. Его врезают параллельно системе разлива, а между врезками монтируют шаровый кран.
Одноконтурный агрегат с подачей ГВС
В обвязку одноконтурного газового котла способного производить горячую воду дополнительно входит бойлер косвенного нагрева. Вода, находящаяся в нем, подогревается от теплоносителя основного контура. Получается, что он проходит по двум схемам: по большой – через систему отопления, по малой – через бойлер. Каждый их двух контуров снабжается отсекающими кранами, что дает возможность отключить каждый из них независимо от другого.
Бойлер косвенного нагрева подключают в малый контур циркуляции через трехходовой клапан. Сразу после него между подачей и обраткой ставят кран. Это позволяет в летний период, когда в отоплении нет необходимости, пользоваться теплой водой.
Схема обвязки напольного двухконтурного котла
Двухконтурный напольный газовый котел снабжен двумя теплообменниками: основным – для отопления, вторым – для обеспечения ГВС. Оба они проточные. Контур подачи горячей воды начинает греть только при включении крана, поэтому перегрев и повышение давления в нем исключены – расширительный бак в данном случае не нужен.
Кроме соединений обвязки для одноконтурной отопительной системы, схема двухконтурного котла предусматривает подключение к входному патрубку теплообменника ГВС подачу холодной воды, а к выходному – трубу, разводящую горячую воду по смесителям.
На трубопровод подачи холодной воды в контур ГВС рекомендуется поставить фильтр грубой очистки, а также врезать шаровые краны на входе и выходе теплообменника.
Обвязка напольного газового котла с теплыми полами
Если планируется подключить к газовой системе отопления теплые полы, то следует учитывать, что в радиаторах отопления теплоноситель нагревается до 80ºC, а в системе «теплый пол» — до 35ºC. Поэтому напрямую подсоединять их нельзя. Здесь подойдет схема обвязки напольного газового котла с гидроколлектором, который будет выравнивать давление и температуру.
Обратите внимание! В схемы обвязки газовых котлов мощностью 50 кВт и более с использованием нескольких контуров включают гидровыравниватели.Готовый гидроколлектор подсоединяют к котлу, а затем к патрубкам первого подключают систему отопления и «теплые полы». Обратка из радиаторов отопления стабилизируется в гидроколлекторе и уже в подготовленном виде поступает для нагрева полов.
