Охлаждение подразделяется на естественное и искусственное. На первое энергия не тратится. Причем температура объекта стремится к температуре окружающего воздуха. Искусственное охлаждение представляет собой снижение температуры объекта до уровня ниже такого же показателя среды. Для такого охлаждения нужны холодильные машины или устройства. Обычно они применяются в промышленности для достижения нужных условий хранения, течения химических реакций, безопасности. Тепловые и холодильные машины очень широко применяются и в быту. Их принцип работы базируется на явлениях сублимации и конденсации.
Охлаждение льдом
Это самый доступный и простой вид охлаждения. Особенно удобен он в районах, где есть возможность накопления естественного льда.
В качестве средства охлаждения лед используется в процессе заготовки и хранения рыбы, при краткосрочном хранении овощной продукции, транспортировке пищевых продуктов в охлажденном виде. Лед применяется в погребах и ледниках. В таком оборудовании очень важна теплоизоляция. В стационарных ледниках стены гидро- и теплоизолированы. Они рассчитаны на температурный диапазон +5...+8°С.
Льдосоляное охлаждение
Льдосоляной метод охлаждения позволяет достичь поддержки еще более низких температурных условий в объеме, подвергаемом охлаждению. Совместное использование льда и соли дает возможность снизить температуру, при которой лед тает. Таков принцип. Принцип холодильной машины.
Для этой цели смешивается лед и хлористый натрий. В зависимости от концентрации соли температура льда колеблется от -1,8 до -21,2°С.
До минимума температура плавления доходит, если соли в смеси 23%. В этом случае лед не тает при минимальном показателе.
Сухой лед служит для поддержания низких температур в процессе хранения фруктов, мороженого, овощей, полуфабрикатов. Так называют твердое состояние углекислоты. При атмосферном давлении и нагреве она из твердой становится газообразной, пропуская фазу жидкости. Производительность холода у сухого льда вдвое больше, чем у водяного. Когда происходит сублимация сухого льда, получается углекислый газ, который, помимо всего прочего, выполняет консервирующие функции, способствуя сохраннности продуктов.
Методы охлаждения с использованием льда имеют и ряд недостатков, ограничивающих их применение. В связи с этим главным методом генерации холода становится машинное охлаждение.
Искусственное охлаждение
Машинное охлаждение представляет собой производство холода, которое производят холодильные машины и установки. У этого способа есть несколько достоинств:
- в автоматическом режиме сохраняется неизменный уровень температуры, различный для разных групп продуктов;
- оптимально задействовано охлаждаемое пространство;
- удобно эксплуатировать охлаждаемые помещения;
- небольшие затраты на техобслуживание.
Как работает
Принцип работы холодильной машины таков. Безусловно, человеку, который только лишь пользуется холодильной машиной или разыскивает ее, совсем не обязательно глубоко и всесторонне разбираться в работе холодильных машин. При этом знание основополагающих принципов работы таких установок будет совсем не лишним. Эта информация способна оказать помощь в осознанном выборе оборудования и облегчит беседу с профессионалами при выборе холодильного оборудования.
Также важно разбираться, как происходит работа холодильной машины. В ситуациях, когда холодильное оборудование отказывает и требуется вызов специалиста, имеет смысл вникнуть в принцип действия подобных машин. Ведь понимание объяснений специалиста о том, что нужна замена или ремонт какой-либо детали холодильной машины, позволит не потерять лишних денег.
Главный принцип работы холодильной машины - отвод тепла от объекта, подвергаемого охлаждению, и его перенос к другому объекту. Важно понимание того, что нагревание или сжатие объекта сопровождается передачей ему энергии, а охлаждение и расширение отбирает энергию. На этом основана передача тепла.
Для переноса тепла холодильные машины используют хладагенты - специальные вещества, отнимающие теплоту у объекта охлаждения в ходе кипения и расширения при постоянной температуре. В дальнейшем после сжатия энергия передается охлаждающей среде посредством конденсации.
Назначение отдельных узлов
Компрессором холодильной машины обеспечивается кругооборот хладагента в системе, его кипение в испарителе с нагнетанием в блок конденсатора.
Он призван отсасывать хладагент фреон в газообразном состоянии из испарителей, и, сжимая, нагнетать в конденсатор, где он превращается в жидкость. Затем фреон в жидком состоянии накапливается в ресивере. Этот узел оборудован входными и выходными запорными вентилями. Дальнейший путь хладагента - из ресивера в фильтр-осушитель. Здесь остатки влаги и примеси удаляются и поступают в испаритель.
В испарителе хладагент достигает кипения, что отбирает теплоту у охлаждаемого объекта. Далее хладагент уже в газообразном состоянии попадает из испарителя в компрессор, очищаясь через фильтр от загрязнений. Далее рабочий цикл агрегата повторяется, это и есть принцип. Принцип холодильной машины.
Холодильный агрегат
Объединение совокупности деталей и узлов холодильной машины на едином каркасе принято называть холодильным агрегатом. Совмещение узлов холодильной машины производителем делает удобнее монтаж, и происходит он быстрее.
Холодопроизводительность таких агрегатов - параметр, представляющий собой количество тепла, отнимаемое у среды, подвергаемой охлаждению за один час. При различных режимах работы производительность холода варьируется в широком диапазоне. Когда растет температура конденсации и понижается градус испарения, производительность уменьшается.
Хладагенты
Холодильные машины, используемые в торговых организациях, в роли хладагентов используют хладон или фреон, а для заморозки в промышленных масштабах - аммиак.
Хладон представляет собой тяжелый газ без цвета и со слабым запахом, ощутимым, лишь когда его концентрация в воздухе достигает 20%. Газ не горюч и не взрывчат. В хладоне хорошо растворимы смазочные масла. При больших температурах они составляют с ним однородную смесь. Хладон не влияет на вкусовые качества, аромат и цвет продуктов.
В холодильных установках с хладоном не должно быть более 0,006% массы влаги. Иначе она замерзает в тонких трубках, препятствуя работе холодильной машины. Из-за высокой текучести газа нужна хорошая герметизация агрегатов.
Аммиак - бесцветный резко пахнущий газ, опасный для человеческого организма. Его допустимое содержание в воздухе — 0,02 мг/л. Когда концентрация доходит до 16%, возможен взрыв. При содержании газа свыше 11% и открытом пламени рядом начинается горение.
Машинный способ является наиболее распространенным способом получения холода за счет изменения агрегатного состояния рабочего вещества, кипения его при низких температурах, с отводом от охлаждаемого тела или среды необходимой для этого теплоты парообразования.
Одним из условий эффективной работы торгового холодильного оборудования является применение в качестве рабочих веществ холодильных агентов, обладающих хорошими термодинамическими, теплофизическими, физико-химическими, физиологическими и озонобезопасными свойствами. Важное значение имеют также их стоимость и доступность. Холодильные агенты не должны быть ядовиты, вызывать удушья и раздражения слизистых оболочек глаз, носа и дыхательных путей человека.
Различают естественные и искусственные холодильные агенты. К естественным хладагентам относятся: аммиак (R717), воздух (R729), вода (R718), углекислота (R744) и др., к искусственным - хладоны (смеси различных фреонов).
В настоящее время существует три типа фторуглеводородных хладагентов:
хлорфторуглероды (CFC), обладающие высоким потенциалом истощения озона. Например: R12, R13, R502, R503;
гидрохлорфторуглероды (HCFC), которые содержат атомы водорода, что приводит к более короткому периоду существования этих хладагентов в атмосфере по сравнению с CFC, например хладагент R22;
гидрофторуглероды (HFC), которые не содержат хлора. Они не разрушают озоновый слой Земли и имеют короткий период существования в атмосфере. Например: R134A, R404A.
В связи с этим проблема использования в качестве хладагентов природных веществ, и в первую очередь аммиака, наиболее актуальна сейчас у производителей холодильного оборудования. В России потребность в холоде для стационарных холодильников в основном обеспечивается аммиачными холодильными установками, так как аммиак не разрушает озоновый слой, не оказывает прямого воздействия на глобальный тепловой эффект, обладает отличными термодинамическими свойствами, имеет высокий коэффициент теплоотдачи при кипении и конденсации и доступность производства.
К негативным свойствам аммиака относятся токсичность, пожаро- и взрывоопасность, резкий неприятный запах. Любая авария с аммиаком ведет к серьезным последствиям.
В торговле в основном используют компрессионные холодильные машины, которые состоят из следующих основных узлов: компрессора, конденсатора воздушного охлаждения, терморегулирующего вентиля (ТРВ) и испарителя. Холодильная машина, кроме перечисленных основных частей, имеет приборы автоматики, фильтры, осушители, теплообменники и т.п.
Компрессор - наиболее сложный и важный узел холодильной машины. Он служит для отсасывания паров хладагента из испарителя, сжатия и нагнетания в конденсатор. Основным показателем работы компрессора является его холодопроизводительность (количество теплоты, которое холодильная машина получает за единицу времени от охлаждаемой среды).
Конденсатор воздушного охлаждения - теплообменный аппарат, в котором поступающий из компрессора парообразный хладагент превращается в жидкость. Этот процесс протекает при отдаче хладагентом теплоты во внешнюю среду.
Испаритель - теплообменный аппарат, осуществляющий отбор тепла от охлаждаемой среды.
Терморегулирующий вентиль служит для автоматической подачи необходимого количества хладагента в испаритель. Он контролирует и поддерживает заданную температуру паров хладона на выходе из испарителя.
Приборы автоматики обеспечивают пуск, остановку холодильной машины, защиту ее от перегрузок, поддержание заданного температурного режима в охлаждаемой среде, оптимальное заполнение испарителя хладагентов, своевременное оттаивание снеговой шубы с испарителей.
Реле давления автоматически поддерживает заданное давление на линии всасывания путем включения и выключения компрессора.
Ресивер - резервуар, который собирает жидкий хладагент в целях обеспечения его равномерного поступления к ТРВ и в испаритель. Фильтр служит для удаления механических загрязнений. Осушитель предназначен для поглощения влаги из хладагента при заполнении им системы и во время эксплуатации машины. Теплообменник служит для перегрева паров хладагента, идущих от испарителя к компрессору, и переохлаждения хладагента, идущего от конденсатора к ТРВ.
Принцип действия холодильной машины заключается в следующем.
1. В испарителе, установленном в охлаждающем объеме, происходит кипение жидкого хладагента при низком давлении и температуре за счет отбора тепла из окружающей среды.
2. Из испарителя пары хладона проходят через теплообменник и паровой фильтр, затем они отсасываются компрессором, сжимаются и в перегретом состоянии нагнетаются в конденсатор, при этом температура и давление повышаются.
3. В охлаждаемом воздухом конденсаторе они конденсируются, т.е. превращаются в жидкость.
4. Жидкий хладон стекает по трубам конденсатора и скапливается в ресивере, откуда под давлением проходит через жидкостный фильтр и теплообменник.
5. Очищенный хладон, проходя через узкое отверстие ТРВ, дросселируется, распыляется и при резком снижении температуры и давления поступает в испаритель.
Цикл повторяется. Циркулируя по такому замкнутому кругу, хладагент попеременно меняет свое агрегатное состояние, т. е. происходит скачкообразный переход хладагента из жидкого состояния в газообразное и наоборот.
В настоящее время в торговом холодильном оборудовании используются различные системы холодоснабжения: встроенные, выносные и централизованные.
Теплопритоки в торговые залы магазинов от встроенных в оборудование холодильных агрегатов приводят к снижению товарооборота и росту непредусмотренных расходов, в том числе:
создаются некомфортные для покупателей условия (высокая температура воздуха в торговом зале и высокий уровень шума, неприятные посторонние запахи);
некомфортные для продавцов и обслуживающего персонала условия приводят к снижению качества обслуживания, падает имидж предприятия и уменьшается товарооборот;
срок службы встроенных холодильных агрегатов в 2...3 раза ниже, чем при использовании систем выносного холодоснабжения, и в 4...6 раз ниже, чем при использовании централей;
происходят частые выходы из строя оборудования;
возникают дополнительные расходы на кондиционирование и на энергопотребление.
Выносное холодоснабжение представляет собой систему холодоснабжения на базе автономных компрессорно-конденсаторных агрегатов, расположенных в машинном отделении и изолированных от торговых помещений. При этом каждый агрегат может обеспечивать холодом нескольких потребителей.
Одним из важнейших условий эффективного развития предприятий торговли является использование централизованных систем холодоснабжения, представляющих собой несколько параллельно включенных компрессоров на единой раме с дополнительным оборудованием. Каждый центральный агрегат оборудован микропроцессорным блоком управления, осуществляющим регулирование холодопроизводительности агрегата и обеспечивающим равномерную работу каждого компрессора и конденсатора.
Основные достоинства использования централизованной системы холодоснабжения следующие:
центральные агрегаты компактны и занимают значительно меньше места;
достигается заметная экономия электроэнергии, так как крупные компрессоры имеют более высокий коэффициент полезного действия;
для крупных супермаркетов централизованная система холодоснабжения экономически выгоднее традиционного варианта холодоснабжения; увеличивается товарооборот;
обеспечивается высокая надежность за счет использования нескольких компрессоров;
в случае выхода из строя одного или несколько компрессоров остальные компрессоры обеспечат поддержание требуемой температуры для предотвращения потери продукции до устранения неисправности;
Устройство, а также принцип работы холодильника поверхностно изучается на уроках физики, однако, не каждый взрослый человек представляет, как работает холодильник? Рассмотрение и анализ основных технических аспектов поможет на практике продлить срок эксплуатации и улучшить работу бытового холодильника.
Устройство компрессионного холодильника
Устройство холодильника лучше всего рассматривать на примере компрессионного образца, поскольку в быту чаще всего используются именно такие аппараты:
- – устройство, которое с помощью поршня проталкивает хладагент (газ), создавая разное давление на разных участках системы;
- Испаритель – емкость, в которую попадает разжиженный газ, впитывающий тепло из холодильной камеры;
- Конденсатор – емкость, в которой сжатый газ отдает тепло в окружающее пространство;
- Терморегулирующий вентиль – устройство поддерживающее необходимое давление хладагента;
- Хладагент – смесь газов (чаще всего используют фреон), которая под воздействием работы компрессора циркулирует в системе, забирая и отдавая тепло на разных ее участках.
Работа холодильника
Устройство холодильника, а также принцип работы холодильника с одной камерой можно понять, просмотрев соответствующее видео:
Самым важным аспектом в понимании работы компрессионного аппарата является то, что он не создает холод как таковой. Холод возникает вследствие отбора тепла внутри устройства и отправки его наружу. Эту функцию выполняет фреон. Попадая в испаритель, который обычно состоит из алюминиевых трубок или, спаянных между собой пластин, пары фреона поглощают тепло.
Это нужно знать: в холодильниках старого образца корпус испарителя одновременно является корпусом морозильной камеры. При размораживании этой камеры нельзя пользоваться острыми предметами для устранения льда, поскольку через пробитый корпус испарителя весь фреон выветрится. Холодильник без хладагента становится нерабочим и подлежит дорогостоящему ремонту.Далее под воздействием компрессора пары фреона покидают испаритель и переходят в конденсатор (система из трубок, которые располагаются внутри стенок и на задней части агрегата). В конденсаторе хладагент остывает, постепенно становясь жидким. По пути в испаритель газовая смесь осушается в фильтре-осушителе, а также проходит через капиллярную трубку. На входе в испаритель за счет увеличения внутреннего диаметра трубки давление падает и газ становится парообразным. Цикл повторяется до тех пор, пока не будет достигнута необходимая температура.
Как работает компрессор?
При помощи поршня компрессор перегоняет хладагент из одной системы трубок в другую, попеременно меняя физическое состояние фреона. При подаче хладагента в конденсатор компрессор его сильно сжимает, отчего фреон нагревается. Пройдя длинный путь по лабиринту трубок конденсатора, охлажденный фреон через расширенную трубку попадает в испаритель. От резкой перемены давления хладагент быстро охлаждается. Теперь пары фреона способны поглотить определенную дозу тепла и перейти в систему трубок конденсатора.
В бытовых приборах используют полностью герметичные корпуса компрессоров, которые не пропускают рабочую газовую смесь. С целью герметичности электродвигатель, который приводит в движение поршень, тоже располагается внутри корпуса компрессора. Все трущиеся детали внутри мотор-компрессора смазаны специальным маслом.
Электрическая схема холодильника может стать полезной для тех, кто готов к самостоятельной диагностике и ремонту холодильника:
Устройство и принцип работы двухкамерного холодильника
Устройство двухкамерного холодильника отличается от однокамерного тем, что в каждом отсеке есть свой испаритель. В отличие от предшественников, в двухкамерных аппаратах оба отсека изолированы друг от друга. В таких устройствах морозилка, как правило, располагается, внизу, а холодильная часть – вверху. Принцип работы двухкамерного холодильника заключается в том, что рабочая газовая смесь сначала остужает испаритель морозилки до определенной минусовой температуры. Только после этого фреон переходит в испаритель холодильного отсека. После того, как испаритель холодильной камеры достигнет определенной минусовой температуры срабатывает терморегулятор, останавливающий работу мотора.
В быту чаще используются двухкамерные аппараты с одним компрессором. В агрегатах с двумя моторами принцип работы холодильника существенно не меняется, просто один компрессор работает на морозилку, другой – на холодильную камеру. Принято считать, что работа холодильника с одним компрессором более экономична, но на деле это не всегда так. Ведь в аппарате с двумя моторами можно отключать одну из камер, в работе которой нет нужды. Работа двухкамерного холодильника с одним компрессором всегда предполагает одновременное охлаждение обеих камер.
Холодильник и температура внешней среды
В инструкции по эксплуатации большинства бытовых холодильников указано при какой температуре лучше всего его эксплуатировать. Минимально допустимым показателем является температура +5 по Цельсию. Может ли холодильник работать в условиях холода, особенно, на морозе? Рассмотрим возможные проблемы:
- Неправильная работа термостата. В обычных условиях терморегулятор разрывает электрическую цепь при достижении необходимой температуры. Когда воздух внутри прогреется, термостат снова замкнет электрическую цепь, и мотор возобновит свою работу. В условиях минусовой температуры внешней среды термостат, скорее всего, повторно не включит компрессор, так как теплу внутри камеры попросту неоткуда взяться;
- Затрудненный запуск компрессора. В старых аппаратах чаще всего применялись хладагенты R12 и R22. Для нормальной работы использовались рефрижераторные масла, которые при температуре ниже +5С становятся слишком густыми, а это значит, что запуск и движение поршня будет затруднительным;
- Возникновение эффекта «влажного хода». Поскольку тепла в холодильнике нет, то нарушается работа испарителя. В компрессор поступает насыщенный каплями пар. В результате продолжительной работы в таких условиях вся механика мотора будет повреждена.
Простыми словами, щадящее отношение к устройству значительно продлит срок его работы.
Принцип работы абсорбционного холодильника
В абсорбционном аппарате охлаждение связано с испарением рабочей смеси. Чаще всего таким веществом является аммиак. Передвижение хладагента происходит в результате растворения аммиака в воде. Из абсорбера раствор аммиака поступает в десорбер, а далее – в дефлегматор, в котором смесь разделяется на первоначальные составляющие. В конденсаторе аммиак становится жидким и снова направляется в испаритель.
Перемещение жидкости обеспечивают струйные насосы. Кроме воды и аммиака в системе присутствует водород или другой инертный газ.
Чаще всего абсорбционный холодильник востребован там, где невозможно использовать обычный компрессионный аналог. В быту такие аппараты применяются редко, так как они сравнительно недолговечны, а хладагент представляет собой ядовитое вещество.
Режим работы и отдыха компрессионного холодильника
Многим пользователям интересен вопрос: сколько должен работать холодильник? Единственно верным критерием нормальной работы домашнего аппарата является достаточная степень заморозки и охлаждения продуктов в нем.
Сколько холодильник может работать, а сколько должен отдыхать не прописано ни в одной инструкции, однако, существует понятие «оптимального коэффициента рабочего времени». Для его вычисления продолжительность рабочего цикла разделяют на сумму рабочего и нерабочего цикла. Так, например, холодильник, проработавший 15 минут с дальнейшим 25-минутным отдыхом, будет иметь коэффициент 15/(15+25) = 0,37. Чем меньше этот коэффициент, тем лучше работает холодильник. Если в результате подсчета получится число меньше 0,2, то, скорее всего, неправильно выставлена температура в холодильнике. Коэффициент больше 0,6 означает, что герметичность агрегата нарушена.
Как работает холодильник No Frost?
В холодильниках с системой no frost («без инея») есть только один испаритель, который спрятан в морозилке за пластиковой стенкой. Холод от него передается при помощи вентилятора, который расположен за испарителем. Через технологические отверстия холодный воздух поступает в морозильную, а далее – в холодильную камеру.
Вконтакте
Пока техника исправно функционирует, пользователя не интересует, как она устроена. Знания о том, как работает холодильник, понадобятся, когда возникла поломка: помогут избежать серьезной неисправности или быстро определить место. Правильная эксплуатация также во многом зависит от осведомленности пользователя. В статье рассмотрим устройство бытового холодильника и его работу.
Как устроен компрессорный холодильник
«Атлант», «Стинол», «Индезит» и другие модели оснащаются компрессорами, которые запускают процесс охлаждения в камере.
Основные составляющие части:
- Компрессор (мотор). Бывает инверторным и линейным. Благодаря запуску мотора фреон передвигается по трубкам системы, обеспечивая охлаждение в камерах.
- Конденсатор - это трубки на задней стенке корпуса (в последних моделях может размещаться сбоку). Тепло, которое вырабатывает компрессор во время работы, конденсатор отдает окружающей среде. Так холодильник не перегревается.
Вот почему производители запрещают устанавливать технику возле батарей, радиаторов и печей. Тогда перегрева не избежать, и мотор быстро выйдет из строя .
- Испаритель. Здесь фреон закипает и переходит в газообразное состояние. При этом забирается большое количество тепла, трубки в камере охлаждаются вместе с воздухом в отделении.
- Вентиль для терморегуляции. Поддерживает заданное давление для движения хладагента.
- Хладагент - это газ-фреон или изобутан. Он циркулирует по системе, способствуя охлаждению в камерах.
Важно правильно понимать, как работает техника: она не вырабатывает холод. Воздух охлаждается благодаря отбору тепла и его отдаче окружающему пространству. Фреон проходит в испаритель, поглощает тепло и переходит в парообразное состояние. Двигатель приводит в действие поршень мотора. Последний сжимает фреон и создает давление для его перегонки по системе. Попадая в конденсатор, хладагент остывает (тепло выходит наружу), превращаясь в жидкость.
Чтобы установить нужный температурный режим в камерах, устанавливается терморегулятор. В моделях с электронным управлением (LG, «Самсунг», «Бош») достаточно выставить значения на панели.
Переходя в фильтр-осушитель, хладагент избавляется от влаги и проходит по трубкам капилляра. После чего снова попадает в испаритель. Мотор перегоняет фреон и повторяет цикл, пока в отделении не установится оптимальная температура. Как только это случится, плата управления посылает сигнал пускозащитному реле, которое отключает двигатель.
Однокамерный и двухкамерный холодильник
Несмотря на одинаковое строение, различия в принципе работы все-таки есть. Старые двухкамерные модели оснащены одним испарителем для обеих камер. Поэтому, если при разморозке механически убирать наледь и задеть испаритель, из строя выйдет весь холодильник.

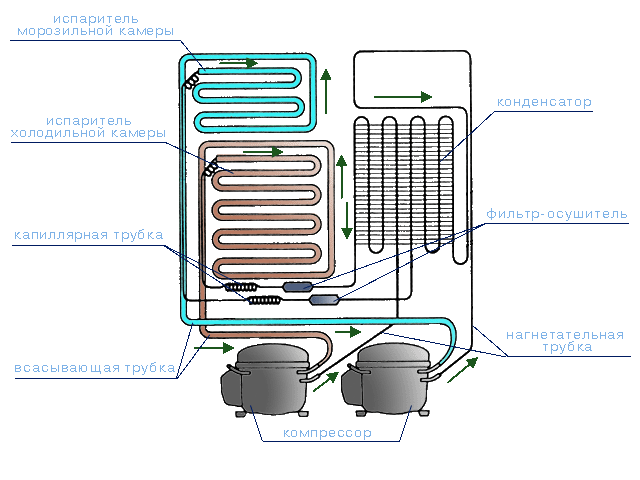

Новый двухкамерный шкаф имеет два отделения, каждый из которых оснащен испарителем. Обе камеры изолированы друг от друга. Обычно в таких случаях морозилка находится снизу, а холодильный отсек - сверху.
Поскольку в холодильнике есть зоны с нулевой температурой (читайте, что такое зона свежести в холодильнике), фреон охлаждается в морозилке до определенного уровня, а затем перемещается в верхнее отделение. Как только показатели достигают нормы, срабатывает терморегулятор, и пусковое реле отключает мотор.
Наиболее востребованы приборы с одим мотором, хотя с двумя компрессорами также набирают популярность. Последние функционируют так же, просто за каждую камеру отвечает отдельный компрессор.
Но не только в двухкамерной технике можно отдельно устанавливать температуру. Есть такие приборы («Минск» 126, 128 и 130), где установлены электромагнитные клапаны. Они перекрывают подачу фреона в отделение холодильника. Исходя из показаний регулятора температуры выполняется охлаждение.
Более сложная конструкция предусматривает размещение специальных датчиков, которые измеряют температуру снаружи и регулируют ее внутри камеры.
Как долго работает компрессор
Точные показания не указаны в инструкции. Главное, чтобы мощности мотора хватало на нормальную заморозку продукции. Существует общий коэффициент работы: если прибор функционирует 15 минут и 25 минут отдыхает, тогда 15/(15+25) = 0,37.
Если подсчитанные показатели оказались менее 0,2, значит нужно отрегулировать показания термореле. Более 0,6 указывает на нарушение герметичности камеры.
Абсорбционный холодильник
В данной конструкции рабочая жидкость (аммиак) испаряется. Хладагент циркулирует по системе благодаря растворению аммиака в воде. Затем жидкость переходит в десорбер, а потом в дефлегматор, где снова разделяется на воду и аммиак.
Холодильники данного типа редко используются в быту, поскольку в основе ядовитые компоненты.
Модели с No Frost и «плачущей» стенкой
Техника с системой Ноу Фрост сегодня на пике популярности. Потому что технология позволяет размораживать холодильник раз в год, только чтобы помыть. Особенности функционирования обеспечивают вывод влаги из системы, поэтому в камере не образуется лед и снег.
В морозильном отделении располагается испаритель. Холод, который он вырабатывает, распространяется по холодильному отделению с помощью вентилятора. В камере на уровне полок есть отверстия, куда выходит холодный поток и равномерно распределяется по отсеку.
После цикла работы запускается оттайка. Таймер запускает ТЭН испарителя. Наледь тает, и влага выводится наружу, где испаряется.
«Плачущий испаритель». Название основано на принципе, при котором во время работы компрессора на испарителе образуется наледь. Как только мотор отключается, лед тает, и конденсат стекает в сливное отверстие. Способ оттайки называется капельный.
Суперзаморозка
Функцию также называют «Быстрая заморозка». Она реализована во многих двухкамерных моделях «Хаер», «Бирюса», «Аристон». В электромеханических моделях режим запускается нажатием кнопки или поворотом регулятора. Компрессор начинает безостановочную работу до тех пор, пока продукты полностью не промерзнут как внутри, так и снаружи. После чего функцию нужно отключить.
Электронное управление автоматически отключает суперзаморозку, согласно сигналам термоэлектрических датчиков.
Электрическая схема
Чтобы самостоятельно отыскать причину неполадки, понадобится знание электрической схемы.
Ток, подающийся на схему, проходит такой путь:
- идет через контакты термореле (1);
- кнопки оттайки (2);
- теплового реле (3);
- пускозащитного реле (5);
- подается на рабочую обмотку двигателя мотора (4.1).
Нерабочая обмотка двигателя пропускает напряжение больше заданного значения. При этом срабатывает пусковое реле, замыкает контакты и запускает обмотку. После достижения нужной температуры, контакты термореле размыкаются, и двигатель останавливает работу мотора.
Теперь вы понимаете устройство холодильника и как он должен работать. Это поможет правильно эксплуатировать прибор и продлить срок его использования.
Чтобы сориентироваться при выходе из строя кухонного оборудования, многие домохозяйки вынуждены разбираться в принципе работы многих устройств, таких как: электроплита, микроволновая печь, холодильник и другие. Главная функция холодильной камеры - сохранение питательных продуктов в свежем состоянии, поэтому она должна работать постоянно, а услугами специалиста по ремонту невозможно воспользоваться мгновенно. Понимание того, как работает холодильник, поможет сэкономить финансовые и временные ресурсы, а многие неисправности можно будет починить своими руками.
Внутреннее устройство холодильника
Всем известно как работает холодильник, простыми словами - это оборудование замораживает и охлаждает самые разные продукты, позволяя избежать их порчи в течение некоторого времени.
При этом далеко не все знают определенные особенности данного устройства: из чего состоит холодильник, откуда берется холод во внутренней плоскости камеры, как он создается рефрижератором и почему устройство время от времени выключается.
Чтобы разобраться в данных вопросах, необходимо подробно рассмотреть принцип работы холодильника . Для начала отметим, что холодные воздушные массы возникают не сами: уменьшение температуры воздуха осуществляется внутри камеры в процессе функционирования агрегата.
Данное холодильное оборудование включает в себя несколько основных частей:
- хладагент;
- испаритель;
- конденсатор;
- компрессор.
Компрессор - это своеобразное сердце любой холодильной установки
. Этот элемент отвечает за циркуляцию хладагента по большому количеству специальных трубочек, часть которых расположена сзади холодильника. Остальные части замаскированы во внутренней части камеры под панелью.
При работе компрессор, как и всякий мотор, подвергается значительному нагреву, поэтому ему необходимо некоторое время для остывания. Чтобы этот агрегат не утратил работоспособность из-за перегрева, в него встроено реле, размыкающее электроцепь при определенных температурных показателях.
Трубки, расположенные на наружной поверхности холодильного оборудования - это конденсатор. Он предназначен для выделения тепловой энергии наружу. Компрессор, осуществляя перекачку хладагента, отправляет его внутрь конденсатора посредством высокого давления. В итоге вещество с газообразной структурой (изобутан или фреон) становится жидким и начинает нагреваться. Лишнее тепло при этом рассеивается в помещении, чтобы охлаждение хладагента произошло естественным путем. Именно по этой причине запрещено устанавливать нагревательные приборы рядом с холодильниками.
Хозяева, которые знают о принципе работы холодильного шкафа, стараются устроить своему «кухонному помощнику» самые оптимальные условия для охлаждения конденсатора и компрессора. Это позволяет продлить срок его эксплуатации .
Для получения холода во внутренней камере есть иная часть трубочной системы, в которое сжиженное газообразное вещество отправляется после конденсатора - она называется испарителем. Этот элемент отделен от конденсатора осушающим фильтром и капилляром. Прицип охлаждения внутри камеры :
- Оказываясь в испарителе, фреон начинает закипать и расширяться, вновь преобразуясь в газ. При этом осуществляется поглощение тепловой энергии.
- Трубки, находящиеся в камере, охлаждают не только воздушные массы агрегата, но и охлаждаются сами.
- Затем хладагент снова отправляется в компрессор, и цикл повторяется.
Для того чтобы питательные продукты не заледенели внутри холодильника, в оборудование встроен терморегулятор. Специальная шкала дает возможность выставить необходимую степень охлаждения, и после достижения нужных значений оборудование автоматически выключается.
Однокамерные и двухкамерные модели
Агрегат, охлаждающий воздух, в каждом рефрижераторе имеет общий принцип устройства. Однако отличия в функционировании разного оборудования все же имеются. Они основываются на особенностях перемещения хладагента в холодильных шкафах с одной или парой камер.
Схема, которая была представлена чуть выше, характерна для моделей однокамерного типа. Независимо от места расположения испарителя принцип функционирования будет единым . Однако если морозильная камера расположена под или над охлаждающим отсеком, то для стабильной и полноценной работы рефрижератора необходим дополнительный компрессор. Для морозилки принцип работы будет прежним.
Охлаждающий отсек, в котором температурные показатели не опускаются ниже нулевой отметки, запускается лишь после того, как морозильник охладился в достаточной степени и выключился. Как раз в это мгновение хладагент из морозильной системы отправляется в камеры с положительной температурой, и цикл испарения/конденсации проходит уже на более низком уровне, потому невозможно точно сказать, сколько нужно проработать холодильному оборудованию до автоматического выключения. Тут все зависит от настройки терморегулятора и объема камеры-морозилки.
Функция быстрой заморозки
Данная функция характерна для двухкамерных холодильников. В таком режиме холодильник может беспрерывно работать достаточно долго. Предназначена же быстрая заморозка для эффективного промораживания продуктов в больших объемах
.
После активации опции, на панели зажигаются специальные светодиодные индикаторы, показывающие, что компрессор запущен. Тут нужно учитывать то, что функционирование агрегата не будет остановлено автоматически, а слишком долгая работа холодильника может негативно сказаться на его состоянии.
После ручного отключения установки индикаторы сами погаснут, а компрессорный привод выключится.
Современные холодильники оснащены большим количеством самых разных функций. И сегодня домохозяйки знают о существовании функции автоматической разморозки. Необмерзающие и капельные холодильные системы сделали человеческую жизнь гораздо проще, но принцип действия холодильника остался прежним.
