В целом двухтрубная система отопления частного дома предпочтительнее, чем однотрубная. Однако на этом выбор вариантов разводки системы отопления не заканчивается: нужно ещё просчитывать материалоёмкость и энергоэффективность нижней, верхней и лучевой схемы. Каждая из них подходит для разных типов зданий и у всех есть свои преимущества и недостатки, которые нужно тщательно взвешивать.
На этапе проектирования дома и составления сметы на строительство объектов решается масса вопросов. Теплоизоляция, водоснабжение, отопление – всё это тщательно просчитывается каждым хозяином. Ошибка на стадии выбора материалов и схем обойдётся дорого при эксплуатации. Некачественная теплоизоляция помещений или ошибки при проектировании системы отопления приведут к теплопотерям, замерзанию водопроводных труб, выходу из строя котла.
Двухтрубная система отопления частного дома – универсальный вариант и для одноэтажного коттеджа, и городской девятиэтажки. Схема работает за счёт цикличного движения теплоносителя по контуру. Подающая и обратная магистрали параллельно идут к каждому радиатору.
От вида системы и схемы разводки отопления в частном доме зависят затраты на монтаж, количество топлива, которое будет расходоваться в отопительный период.
В частных домах можно использовать двухтрубную систему отопления с нижней, верхней или лучевой разводкой. Каждая из них используется как при естественной, так и принудительной циркуляции. В целом гравитационные двухтрубные системы отопления до сих пор применяется в небольших частных домах или на дачах, часто после отказа от печей. Они менее эффективны, но для многих приемлемы из-за своей низкой стоимости.
Тупиковая (А), попутная (Б) и коллекторная (В) разводка отопления с естественной циркуляцией теплоносителя.
Двухтрубная система отопления с верхней разводкой: готовьтесь прятать трубы
При проектировании небольших коттеджей в один этаж целесообразна схема, при которой теплоноситель подаётся сверху к радиаторам. От котла горячая жидкость поднимается вверх по подающему стояку и затем опускается по трубам к батареям. А «обратка» — проводится внизу через все радиаторы.
Верхняя разводка двухтрубной системы с принудительной (расширитель закрытого типа устанавливается в любой точке) или естественной (расширитель открытого типа устанавливается сверху) циркуляцией.
Самый большой недостаток верхней разводки – непрезентабельный вид подающей магистрали располагающейся под потолком и затраты на её «маскировку». Прячут трубу несколькими способами:
- под навесными потолками или отделкой потолка;
- в потолочных нишах, коробах из гипсокартона ;
- на чердаке. При этом варианте существенно возрастают затраты на утепление труб;
- вертикальные участки обычно прячут в искусственных выступах, имитирующих колонны.
Если циркуляция жидкости происходит за счёт гравитации, утеплять трубы на чердаке придётся в любом случае: в самой высокой точке системы должен находиться расширительный бачок. Он нужен для компенсации увеличения объёма горячего теплоносителя.
- ограничение минимального диаметра труб, связанное с высоким показателем сопротивления естественной циркуляции;
- большинство современных радиаторов не подходят из-за маленького сечения;
- уклоны труб должны строго выдерживаться, иначе отопление не будет правильно работать.
Двухтрубная система отопления с нижней разводкой: гибкость против нестабильного давления
Данный вариант монтажа двухтрубной системы отопления с принудительной циркуляцией отлично подходит для частных двухэтажных и более высоких домов. Каждая батарея сразу подключается к контурам «обратки» и подачи. Имеет много преимуществ:
- снижение теплопотерь за счёт расположения труб в отапливаемых помещениях;
- возможность запуска сразу после монтажа. Это позволяет проводить оставшиеся строительные и отделочные работы в отапливаемом помещении;
- возможность поэтажного отключения. При необходимости можно отключить любой этаж и проводить там ремонт, сохраняя при этом комфортную температуру в помещениях. Это гарантирует устойчивую работу системы без рисков замерзания в холодное время;
- индивидуальные температурные режимы во всех помещениях. Для каждой комнаты устанавливаются свои параметры, за счёт чего достигается высокая эффективность, при минимальном расходе топлива;
- компактность. При нижней разводке двухтрубной системы отопления в частном доме все трубы подводятся с одной стороны, и их достаточно легко спрятать.
Двухтрубная система отопления частного дома при нижней разводке выглядит более эстетично, чем верхняя. Она даёт больше простора для регулировки температур, ремонт и техническое обслуживание можно проводить поэтажно, не оставляя весь дом без отопления.
Но такая система не лишена и недостатков:
- большой расход труб, фитингов и других комплектующих, особенно по сравнению с однотрубной разводкой;
- обязательное наличие воздухоотводчиков. Воздух в трубах и батареях может привести к полной блокировке движения теплоносителя – при любой температуре в котле трубы будут холодными;
- снижение рабочего давления в подающей трубе.
1 – воздухоотводчик, препятствующий образованию воздушных пробок; 2 – термоголовка, предназначенная для механической регулировки температуры; 3 – запорная арматура; 4 – температурный датчик отопления.
Двухтрубная система отопления частного дома с нижней разводкой в комбинации с естественным движением теплоносителя практически не встречается.
Схема двухтрубной отопительной системы с нижней разводкой. Здесь изображены по два возможных варианта циркуляционных колец и подключения батарей.
Причина в том, что в этом случае практически теряется смысл её применения, трубы всё равно проходят от потолка до пола в каждом помещении. К недостаткам такой системы добавляется обязательное наличие расширительного бачка открытого типа, который придётся устанавливать на чердаке и, следовательно, утеплять это помещение.
Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет
Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.
Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.
Обязательное наличие циркуляционного насоса позволяет уменьшить дельту температур жидкости на входе и выходе котла повысив эффективность нагрева.
Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.
Недостатки лучевой (коллекторной) разводки на слуху у каждого:
- громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате;
- практически обязательное наличие насоса в системе;
- необходимо большее количество труб, чем при любой другой разводке.
А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:
- индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах;
- независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме;
- при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала;
- сравнительно небольшое количество фитингов и других соединительных элементов;
- удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.
Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.
На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.
После выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки - лучевую систему отопления.
Сравнение с другими схемами разводки отопления
Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей - современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.
Однотрубная система
В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Двухтрубная система
В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Лучевая система
В лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы - для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.
КоллекторЭто довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.
Плюсы лучевой системы отопления
- Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
- Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки - тем самым получая комфортную температуру отдельно в каждом помещении.
- Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого "запитано" отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла .
Минусы лучевой системы отопления
У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.
Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
Не забывайте что наша компания "Сантехник Степаныч" всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления . Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.
Комфортная жизнь в тёплом загородном доме зависит не только от котла. Здесь значение имеет всё: от диаметра труб до . Тройниковая система отходит в небытие: слишком маленькая эффективность и «неповоротливость». Нельзя ни температуру в помещениях на разном уровне установить, ни ремонт зимой без выселения домочадцев сделать. А лучевая система отопления, напротив, всё чаще становится выбором хозяев. Раньше она требовала большим материальных затрат, поэтому-то и встречалась редко.
Чем эта система отличается от тройниковой?
Лучевая разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.
Коллектор лучевой системы позволяет отключать каждый радиатор или петлю теплого пола по отдельности. Остальные ветки при этом работают в обычном режиме, поэтому жильцы могут не покидать дом зимой на время ремонта, в нём всё также тепло
Привычная тройниковая разводка требует, конечно, меньшего метража труб, но при этом соединений и фитингов понадобится несравнимо больше. А это и монтаж усложняет, и увеличивает вероятность поломки, от тех же скачков давления или ошибок при сборке.
При коллекторной разводке расход труб увеличивается, но все соединения остаются доступны, поэтому ремонт можно провести намного быстрее. Каждый отдельно взятый «луч» системы легко отключается без ущерба для остальных помещений.
Лучевая система отопления двухэтажного дома может базироваться и на принудительной, и на естественной циркуляции.
Одно из главных преимуществ такой системы – возможность спрятать все трубы. При тройниковой разводке скрытую прокладку сделать просто невозможно, иначе при ремонте придётся ломать стены или пол.
Смотрите также сравнительный обзор тройниковой и коллекторной систем отопления: .
Лучевая система отопления с принудительной циркуляцией
Ещё пять-десять лет назад такая система была по карману лишь одному из двадцати домовладельцев. Но теперь цены на автоматику и отопительную технику снизились, сделав её более доступной.
Эффективность лучевой разводки отопления, в особенности это касается систем с принудительной циркуляцией, обуславливается возможность установки целого комплекса запорной и регулирующей арматуры: воздухоотводчики, температурные датчики, запорные краны и термоголовки. Всё это даёт возможность экономить на отоплении даже во время отсутствия хозяев дома
Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов.
Отопление – одна из наиболее расходных статей любой строительной сметы. Именно поэтому, вне зависимости от того, для какого здания требуется обустройство обогревательной системы (частый дом это или производственное строение), важно тщательно продумать каждый шаг, уделить внимание даже мелким деталям.
В частности, необходимо грамотно выбрать вариант разводки труб и сделать это таким образом, чтобы обеспечить наиболее эффективную, производительную и безотказную работу обогрева. Одним из наиболее современных методов разводки труб от генератора теплоты по зданию является лучевая схема или же ее вариация – комбинированно — лучевая.
Лучевая схема разводки трубопровода: особенности
Наиболее оптимально лучевая разводка системы отопления подходит для тех случаев, когда в доме несколько этажей или же имеется большое количество комнат. Таким образом, удается существенно повысить эффективность работы всего оборудования, гарантировать качественную теплопередачу, исключить лишние потери теплоты.
Принцип работы схемы обогрева, выполненной по коллекторной схеме, довольно прост, но в то же время, есть в нем и некоторые особенности. Так, например, лучевая схема отопления подразумевает установку на каждом этаже здания нескольких коллекторов, а уже от них организацию разводки труб, прямую и обратную подачу теплоносителя. Как правило, инструкция к подобной схеме разводки подразумевает установку всех элементов в цементную стяжку.
Элементы схемы разводки труб обогрева
Современное лучевое отопление – целая конструкция, которая состоит из нескольких основных элементов:
- Котел. Стартовая точка, агрегат, из которого подается теплоноситель в трубопроводы и радиаторы. Мощность техники обязательно должна соответствовать потребляемому отоплением количеству теплоты;
Совет. В отличие от других схем разводки труб отопления, лучевая подразумевает немного большие теплопотери. Это важно учитывать при расчете мощности генератора теплоты.
- Циркуляционный насос. Лучевая разводка отопления по своему устройству является закрытой и требует принудительной циркуляции теплоносителя. Именно для этих целей и используется специальный насос, который, создавая определенное давление, перекачивает теплоноситель, обеспечивая наиболее оптимальные температурные режимы, гарантируя эффективность работы.
При выборе циркуляционного насоса для коллекторной схемы разводки труб (этого также требует инструкция) следует обязательно учитывать массу параметров, начиная от высоты и длины трубопроводов (данные элементы создают гидравлическое сопротивление) и заканчивая материалами радиаторов.
Мощность насоса не является основным параметров (она определяет лишь количество потребляемой энергии) – внимание нужно обращать на скорость перекачивания жидкости. Данный параметр показывает, сколько теплоносителя сможет передать циркуляционный насос за определенную единицу времени;
Важно. Циркуляционные насосы для коллекторных схем теплого пола следует подбирать более тщательно. В частности, следует помнить о том, что в подобном обогреве нужно использовать более мощные устройства для перекачивания теплоносителя.

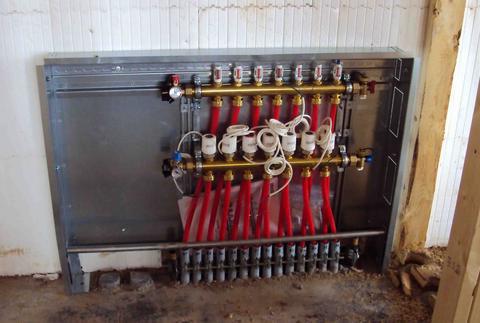

- Коллектор (гребенка). Не менее важная составляющая системы, чем тот же котел или насос, который и придает ей «лучистости». Коллектор (и это можно видеть на фото и видео) является неким распределителем, устройством, которое предназначается для централизованного обеспечения теплоносителем всех отопительных приборов.
Коллекторы для таких систем дополнительно могут снабжаться разнообразными терморегулирующими или запорно-регулирующими элементами, благодаря которым можно обеспечить определенный расход теплоносителя в каждой из веток (лучей) системы. К тому же, дополнительная установка автоматических удалителей воздуха и термометров позволяет наладить более производительную работу системы без лишних затрат.
Подбор того или иного типа коллекторов (а представлены они на отечественном рынке в большом ассортименте) производится по количеству подключаемых радиаторов или контуров обогрева. К тому же, различаются все гребенки еще и по материалам, из которых они изготовлены – это могут быть полимерные материалы, сталь или же латунь;
- Шкафы. Лучевая разводка системы отопления требует сокрытия всех элементов (распределительный коллектор, трубопроводы, запорная арматура) в специальные коллекторные шкафы. Такие конструкции являются довольно простыми, но в то же время функциональны и практичны. Могут быть как наружными, так и встраиваемыми в стены.
Выбор подводящих и отводящих труб
Перед началом каких-либо работ по обустройству системы отопления, важно определиться с основными параметрами труб. Для начала следует отметить, что выходы у котла, подводящей магистрали, а также вход у коллектора должны иметь одинаковые габариты. Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники.
Материалы труб подвода и отвода теплоносителя могут быть самыми различными, но лучше всего применять пластиковые изделия. Все дело в их практичности, простоте монтажных работ и доступности.
Совет. При выборе пластиковых труб для системы отопления важно обязательно учитывать их стойкость к негативному воздействию высоких температур и различных агрессивных сред.
Обустройство коллекторной схемы отопления с системой теплого пола
Лучевая схема отопления может эффективно работать с системами теплых полов. Но перед началом выполнения каких-то работ своими руками, важно знать основные особенности конструкции подобного обогрева:
- Коллекторы на всех контурах должны быть обязательно снабжены термостатическим клапанами и регуляторами расхода теплоносителя;
- В системе теплого пола при схеме разводки труб нужно использовать электротепловые приводы и термостатические головки. Таким образом, теплый пол сможет оперативно реагировать на изменения температурных режимов, поддерживать комфортабельную атмосферу в каждом помещении;
- Выбор вариантов распределительной системы. Может быть как типовой (выполнен по определенной стандартной схеме), так и индивидуальной. Лучше всего обращать внимание на индивидуальные системы, ведь в них котел работает в нормальном режиме, отсутствуют большие температурные перепады, горючее используется экономно. Следует отметить, что такие теплые полы с индивидуальной лучевой схемой разводки можно монтировать в любом здании.
Преимущества лучевой (коллекторной) схемы разводки трубопроводов
Если сравнивать лучевую систему отопления с более классическими (одно- и двухтрубными), то у нее есть просто масса преимуществ.
Среди наиболее значимых достоинств можно выделить:
- Возможность скрытой прокладки труб и всех составляющих элементов обогрева объекта;
- Отсутствие соединений (а значит и слабых мест) между отопительными приборами и гребенкой;
- Простота монтажа всех элементов, выполнение работ своими руками, даже без определенных навыков. Используется минимальное количество соединений, а потому сборка всех составляющих производится чрезвычайно быстро;
- Стабильность системы. При использовании лучевой схемы разводки отсутствуют вероятности гидравлических ударов. Особенно актуально при использовании дорогостоящей импортной сантехники с граничным давлением в 3 атм;
- Быстрая и эффективная замена поврежденных участков трубопровода без проведения сложных монтажных работ, разрушения конструкции бетонной стяжки. Достаточно просто отключить любой из лучей схемы и дефекты легко устраняться без нарушения режима работы всей системы;
- Доступная цена оборудования и всех составляющих;
- Упрощение проектирования и монтажа системы обогрева за счет использования труб одинакового размера, разведенных от «гребенки».
Заключение
Лучевая система отопления – эффективная, производительная и совсем недорогая (не говоря уже о безопасности и комфорте) разводка труб из всех, которые только имеются на отечественном рынке. Применять подобную схему можно в любом здании, начиная от частного дома и заканчивая крупным офисным центром, так как она универсальна, практична и отличается простотой монтажа.
Обустройство отопительной системы является наиболее затратной статьей в смете капитального ремонта или строительства. От правильности монтажа и особенностей всех элементов этого объекта зависят эксплуатационные характеристики, расходы хозяев на энергоресурсы в зимний период.
Постепенно вытесняет устаревающую тройниковую разводку. Это обусловлено рядом ее преимуществ. Как обустроить подобную разводку самостоятельно, а также каковы ее основные особенности, мастер должен узнать перед началом монтажа.
Общая характеристика
Может быть выполнено при помощи различных разводок. Лучевая система еще называется коллекторной. Каждый радиатор в здании подводится к К поступает отдельная труба. К коллектору от каждого из них возвращается своя труба. Радиаторы при таком подключении являются обособленным элементом. Они не зависят от других отопительных приборов сети и подводятся к коллектору параллельно.
Коллектор представляет собой габаритное устройство. Он отвечает за питание теплоносителем каждого отдельного контура. При необходимости произвести ремонт одной батареи система отопления продолжает работу в прежнем режиме. Отсекается только один радиатор.
по тройниковой схеме предполагает меньшее количество труб. Однако затраты на монтаж окупаются в процессе эксплуатации системы. Особенно ярко выражен положительный экономический эффект от применения лучевой разводки в большом доме или коттедже с двумя и более этажами.
Достоинства и недостатки
Некоторыми особенностями характеризуется лучевая разводка системы отопления. Плюсы и минусы такой организации необходимо рассмотреть перед установкой. К недостаткам следует отнести большее количество труб и фитингов. Это значительно повышает стоимость ремонта. Тройниковая схема обходится значительно дешевле при монтаже. Также большое количество соединений при неправильном подключении может приводить к частым поломкам системы.
Однако все эти недостатки меркнут на фоне достоинств лучевой организации отопления. В этом случае система быстро окупает свою монтажную стоимость. Возможность регулировать нагрев в каждой комнате значительно снижает затраты на энергоресурсы. При организации такой системы получается много стыков и сгонов. Мастер имеет к ним легкий доступ. Поэтому при проведении ремонта этот фактор значительно облегчает работу.
Трубы лучевой системы можно спрятать под полом, в толще стены или просто за занавесками. Правильно спланированная схема позволяет убрать из поля зрения непривлекательные коммуникации. Тройниковая схема такой возможности владельцам дома не предоставляет.
Элементы системы
Состоит из нескольких обязательных элементов. Главным из них является котел. При расчете его мощности учитывают площадь помещений, а также теплопотери здания.
Схема включает в себя циркуляционный насос. Существуют системы с естественной циркуляцией теплоносителя. Однако они менее эффективны. Сегодня практически все схемы лучевого отопления имеют в своем составе насос. Он заставляет нагретую жидкость перемещаться по контурам с определенной скоростью. Так удается поддерживать оптимальный режим нагрева помещения.
Коллектор представляет собой распределительный узел. Он отвечает за оптимальное питание всех контуров. Этот элемент может иметь в своем составе различную регулирующую и запорную аппаратуру. Представленные приборы устанавливаются в специальный шкаф. Это позволяет защитить оборудование и скрыть его от посторонних глаз.
Тип циркуляции
Может использовать принцип естественной или принудительной циркуляции. В первом случае теплоноситель распределяется по трубам и радиаторам самотеком. При этом требуется устанавливать трубы большого диаметра. Это простая, но менее эффективная система. Она подойдет только для небольшого одноэтажного дома, к которому не подведено электричество.
В современном строительстве лучевые системы применяют в сочетании с насосом. Он обеспечивает принудительную циркуляцию теплоносителя. Насос устанавливается на подающем или обратном контуре. Он работает с определенной мощностью. Такой прибор необходим для системы отопления большого или двухэтажного коттеджа.
Благодаря массе преимуществ, а также приемлемой стоимости циркуляционных насосов, сегодня подобный вариант монтажа применяется практически повсеместно.
Проектирование
Расчет лучевой системы отопления выполняется еще на стадии проектирования. Для этого на бумаге необходимо начертить подробную схему с размерами. На ней указываются все элементы. При необходимости чертеж можно заказать в специальной организации.
Сначала необходимо оценить существующие особенности помещения. В комнатах не должно быть отделки. Лучше всего трубы спрятать в пол под стяжку. Также на плане указываются радиаторы, их месторасположение (на стене под окном). Количество секций и их внутренний объем зависят от материала конвектора, а также толщины его стенок. В соответствии с указанными производителем параметрами рассчитывается потребность в объеме теплоносителя для каждой батареи.
По лучевой схеме характеризуется некоторыми дополнительными теплопотерями. Нагретая жидкость подводится к батареям по трубам, протяженность которых будет больше, чем в тройниковой схеме. Эту особенность необходимо учесть при расчетах.
На плане указываются места прокладывания труб. К оборудованию добавляются манометры, термометры, запорная и Перед монтажом следует тщательно продумать все элементы основного и дополнительного оборудования. Последовательность их установки также указывается в схеме.
Выбор коллектора
Имеет в своем составе коллектор (гребенку). Этот элемент имеет В ней установлены патрубки для входа и выхода теплоносителя. Для лучевой схемы следует установить два типа коллекторов.
Первой из них будет входная гребенка. К ней подсоединяется насос, а также клапан распределения теплоносителя. Он может быть трех- или двухходовым. Клапан имеет в своем составе термометр. Он установлен в корпусе коллектора. Устройство передает информацию клапану. Он открывает или закрывает заслонку, подмешивая горячую жидкость в контур.
Выходной коллектор собирает остывший теплоноситель, который возвращается к котлу. Отопительный прибор его снова нагревает. Дополнительно на этом патрубке можно установить балансировочный контроллер расхода. Коллекторная группа обеспечивает стабильность работы системы. Она отвечает за оптимизацию и баланс нагрева теплоносителя в системе.
Выбор труб
Которое монтируется по лучевой схеме, требует правильного подбора труб. Коммуникации должны быть достаточно гибкими, чтобы избежать монтажа большого количества соединений. Лучше всего в этих целях подходят трубы из сшитого полиэтилена. Такие изделия продаются в бухтах.
Полиэтиленовые трубы, которые подходят для лучевой системы отопления, должны иметь воздухонепроницаемую прослойку. При использовании обычных разновидностей в систему попадает воздух. Он приводит к развитию коррозии металлических элементов, скорому выходу из строя оборудования.
Для подключения коллектора к котлу применяются трубы ¾ дюйма. К гребенке радиаторы можно подключать коммуникациями сечением ½ дюйма. Это возможно при условии применения в насоса. В противном случае диаметр труб может быть больше.
Особенности монтажа
Может быть смонтирована силами владельцев частного дома. Для этого необходимо выделить отдельное помещение для обустройства котельной.
После установки отопительного прибора сразу после него монтируется гребенка. Оборудование должно находиться в защитном ящике. К коллектору должен иметься свободный доступ. На выходе теплоносителя устанавливается манометр и термометр. Позволяют стабилизировать давление в системе кран Маевского и прочие предохранительные устройства.
Запорная арматура позволяет при необходимости произвести профилактику или ремонт оборудования. После монтажа выполняется проверка оборудования. Если все в норме, трубы заливают в стяжку.
