В высотных домах вентиляция в ванной и туалете чаще всего представляет собой однотрубную систему. Оба помещения имеют вентиляционный выход в единую шахту, проходящую сквозь все этажи. Она вытягивает запахи и влажность из всех санузлов одного подъезда. Но бывают случаи, когда жильцы проводят ремонт, а после обнаруживают, что вентиляция перестала работать. Оказывается, сменив старые окна и двери, они оказали себе медвежью услугу: настолько загерметизировали квартиру, что для притока свежего воздуха не осталось ни одной щели. Уплотнители пластиковых рам, плотно прилегающие к коробкам полотна дверей создали вакуум, из-за чего и нарушилось качество притока и оттока воздушных масс. Как решить подобную проблему и устранить иные причины слабой тяги в однотрубной системе, разберемся подробнее.
Если изначально естественная вытяжка функционировала нормально, но внезапно перестала справляться с поставленной задачей, причины могут быть следующими:
- Вы заменили двери на более плотные, высокий порог, который создан для задержания внезапных потопов, не дает воздуху проникать снизу.
- Жильцы сверху делали ремонт случайно засорили шахту строительными отходами.
- Соседи создали сильный принудительный приток, который спровоцировал обратный приток воздуха, стал помехой для циркуляции воздушных масс.
Ухудшение может быть связано со временем года. Летом, горячий воздух снаружи блокирует выход более холодным массам из помещений и получается воздушная пробка, отчего приходится держать двери приоткрытыми.
Если естественная смена воздуха плохая, потребуется установка искусственной
Как наладить естественную вентиляцию
Вспомогательное вентилирование поможет решить проблему высокой влажности. Но есть смысл реанимировать естественный приток воздуха. Ваша вытяжка заработает хорошо, если ей в этом слегка помочь.
Чистка шахты
Первым шагом должна стать проверка её чистоты. В высотных домах данной процедурой занимаются специальные бригады по эксплуатации и обслуживанию зданий. Их именуют по-разному: ДЕЗы, РЭУ, ЖКХ и пр. У таких специалистов есть всевозможные приспособления для прочистки.
Хозяин может сам проверить отрезок шахты, идущий от его ванной. Для этого следует снять решетку, заглянуть внутрь, подсвечивая себе фонариком. Очень часто погибшие птицы. мусор находятся близко, их можно выгрести из шахты лопаткой, крюком или иным инструментом. Не вздумайте освещат зажигалкой. Сухой мусор вспыхивает моментально, вы даже не успеете добежать до воды, как пламя заполыхает на всех этажах.
Проверять, есть ли тяга, зажигалкой можно, но освещать шахту – запрещено!
Вентиляция на двери санузла
Чтобы усилить циркуляцию воздушных масс, иногда достаточно разгерметизировать двери. Если у вас предусмотрен высокий порог, не стоит им жертвовать. Он первым защитит жилище, пока вы обнаружите потоп. Лучше поэкспериментировать с дверным полотном. Можно на 2 см обрезать нижнюю часть, чтобы та неплотно прилегала к коробке. Но более эстетичный вариант – установка решеток. Они бывают длинные прямоугольные, небольшие круглые. Ставят их в нижней части полотна.
На двери можно вмонтировать специальные кольца
Установка приточного клапана
Но если дом закупорен герметичными окнами, стены утеплены пенопластом или иным материалом, плохо пропускающим воздух, то даже с решеткой на двери лучше не восстановится. Притоку свежего воздуха просто не откуда взяться, если только вы не будете устраивать проветривание или держать постоянно открытыми форточки. Проще купить специальный приточный клапан. Одни модели врезаются прямо в пластиковые окна (вверху рамы), этот нюанс надо оговаривать сразу при заказе новых окон.
Чем герметичнее окна, тем слабее будет воздухообмен, поэтому надо выбирать модели с приточным клапаном сверху
А если ремонт проведен, замена оконных рам не намечается, то на помощь придет стеновой аппарат. Для его установки придется насквозь просверлить стену. Ставят такие конструкции недалеко от окон, чтобы спрятать клапан за гардинами. Можно устанавливать в стене прямо за батареей, чтобы воздух успевал слегка прогреться.
Для восстановления следует ремонтировать вытяжные каналы, наладить хороший приток свежего воздуха. Только после этого решают, нужна ли в ванной дополнительная система.
Какой вид проветривания лучше для однотрубных систем
Если после предпринятых мер влажность не снизилась, а запахи из туалета часто проникают мешают жить – без установки вентилятора вам не обойтись. Вариантов, как это сделать может быть несколько, это зависит от типа аппарата, который вы выберете.
Канальные вентиляторы
Для однотрубной системы в частном доме удобнее использовать канальный прибор, вмонтировав его в вентиляционный канал на чердаке. Он одновременно обслужит и ванную комнату, и туалет, обеспечив хорошее проветривание. Только при покупке надо грамотно просчитать необходимую мощность. Она будет зависеть от объема помещений и количества проживающих.
В открытом виде такие каналы смотрятся не эстетично, поэтому многие жильцы обходятся простыми моделями осевых вентиляторов
Лучше всего установить канальный аппарат под потолком и скрыть его за гипсокартонными панелями
Осевые вентиляторы
В квартирах предыдущий вид приборов устанавливать сложнее. Каналы обычно прячут в подвесные потолки, а если таковых нет, то придется монтировать короб, что визуально уменьшит помещение, может испортить интерьер. Жильцы многоэтажек устанавливают осевые системы, сначала решают проблему плохой вентиляции, а если этого будет мало, то ставят второй вентилятор на вытяжку из туалета. Их фиксируют прямо на отверстии вытяжки, измерьте ее заранее, чтобы найти в магазине подходящий по размеру прибор.
Ищите модели с обратным клапаном, чтобы запахи из общей шахты не беспокоили вас во время принятия душа.
Для установки осевых систем используют уже имеющиеся вытяжки
Если монтаж привел к тому, что в туалет начало засасывать воздух из шахты, вместо того, чтобы выводить его, придется ставить второй осевой вентилятор. Причем он тоже должен быть оснащен специальным клапаном, чтобы не допустить обратной тяги.
Любой вентилятор работает на электричестве, так что прокладывать кабель по влажному помещению должен электрик. Большинство людей утуалета монтирует включатель внутри, для ванной – снаружи, так как во время водных процедур пропеллер не включают (чтобы не жужжал под ухом). Зато в туалете вентилятор лучше запускать сразу, как только вошел. Запахи выветриваются гораздо быстрее, а ведь именно для этого и создают принудительный приток и отток воздуха.
Видео: вентиляция помещения санузла
Для ванной характерна повышенная влажность. Пар конденсируется на потолке и стенах, приводит к образованию грибка и плесени. Чтобы предотвратить эти процессы необходимо ответственно подойти к вопросам обустройства вентиляции и подбора вытяжного вентилятора. Согласны?
Мы расскажем о том, какая вытяжка в ванную станет для вас оптимальным решением. В предложенной нами статье детально описаны разновидности, приведены ориентиры выбора наилучшего варианта. Самостоятельные домашние мастера у нас найдут пошаговое руководство и дельные советы по проведению монтажа.

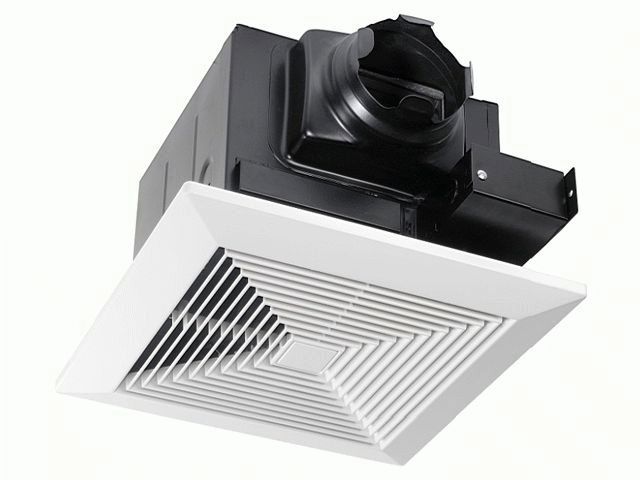

Современные вытяжки, предназначенные для установки в ванной комнате, условно подразделяются на 2 типа: простые и автоматические. Они отличаются друг от друга конструкцией, наличием дополнительных опций и стоимостью. Вытяжка должна подавать от 25 м 3 /ч свежего воздуха для отдельного помещения, от 50 м 3 в случае совмещенного санузла.
Простое оборудование представляет собой электрический вентилятор, который расположен в трубчатом пластиковом корпусе. Он может быть двух видов - встроенный или отдельно стоящий.
Автоматические вытяжные устройства более просты в эксплуатации и требуют минимальное участие владельца помещения в процессе управления воздухообменом
Популярный способ включения устройства - путем нажатия выключателя, обеспечивающего освещение в ванной. Такой вариант позволяет осуществить удаление из ванной загрязненного воздуха происходит тогда, когда в ней находится человек.
Автоматическое оборудование снабжено электроникой, эффективно контролирующей работу устройства.
За небольшой период влага не успевает полностью улетучиться из помещения, поэтому лучше установить отдельный выключатель
Вытяжки бывают оборудованы дополнительными функциями:
- таймером выключения;
- датчиками влажности;
- цветной подсветкой.
Вентилятор включается в момент превышения допустимого значения влажности. Как только этот параметр приходит в норму, прибор выключается.
Автоматические модели – это удобные и простые в эксплуатации устройства, которые не требуют вмешательства владельца квартиры для управления работой вентиляционной системы
Автоматические изделия могут оснащаться и другими функциями. В частных домах вентиляционная система напрямую сообщается с улицей, поэтому их владельцам не повредит вентилятор на приточную трубу с регулируемым диффузором.
Часть , не позволяющим воздуху двигаться в обратном направлении. Эта опция полезна для жильцов квартир в высотных домах, чтобы защититься от ароматов соседского санузла.
Несмотря на простоту конструкции вытяжной системы для ванной, она отлично функционирует и справляется со своими задачами
Современная вытяжка, предназначенная для установки в ванной, обладает принудительным принципом действия. Прибор состоит из вентилятора и воздуховода, соединенного с вентканалом здания.
Осевой вытяжной вентилятор имеет сравнительно простую конструкцию, что не влияет на функциональность устройства. По эксплуатационным свойствам он может конкурировать с кондиционерами
Чтобы подобрать оптимальную вытяжку, предстоит учитывать особенности ванной комнаты и разновидности существующих вентсистем. Приборы могут отличаться конструкцией, принципом работы, мощностью и наличием дополнительных функций.
Типы вентиляции в ванной комнате
Для обеспечения воздухообмена в закрытом помещении может использоваться естественная или принудительная вентиляция. Первый вариант не требует использования специального оборудования, которое выполняет определенные функции.
Второй предполагает применение вентиляторов, воздухонагревателей, двигателей, приборов для охлаждения воздуха и других дополнительных приспособлений. С принципами работы вентиляции в санитарно-гигиенических помещениях ознакомит , прочитать которую мы настойчиво рекомендуем.
Естественный вариант обновления воздуха
Воздушные потоки поступают в помещение, после чего смещаются из-за различных показателей температуры и давления. Создать свободную циркуляцию можно, приоткрыв дверь. Но идеально работать она будет лишь в случае стабильного притока воздуха с улицы, чего не бывает в жаркую погоду.
В многоэтажках вентиляционная шахта обслуживает все квартиры по стояку. Вход в нее закрывается решеткой, а эффективность очистки зависит от общего состояния. В загородных зданиях вентканалы выводят еще на этапе строительства.
В процессе установки естественной вытяжки необходимо выполнять следующие правила:
- Решетка в ванной/санузле должна находиться в верхней части помещения - на стене или в потолке.
- Внутренняя поверхность труб должна быть идеально гладкой.
- Выступы и повороты воздуховода на 5% снижают эффективность циркуляции.
Естественная вентиляция считается не очень эффективной, так как воздушные потоки невозможно контролировать и влиять на их мощность. Однако ее зачастую применяют в многоквартирных жилых домах и нередко используют в загородных зданиях, используемых для сезонного проживания, например, в качестве дачи.
Чаще естественная вентиляция дает требуемый результат из-за перепада давления между окном и дверью. Герметичность дверей создает помехи в работе вентканала
Особенности принудительной вентиляции
В ванной зданий, обустроенных герметичными оконными и дверными конструкциями, используется механическая эвакуация отработанного воздуха с применением механических приборов. Это может быть накладной или канальный вентилятор. Он включается при необходимости и создает тягу.
В частных зданиях часто монтируются каналы, выводящие отработанный воздушный поток через чердак дома. Вентилятор предназначен для загрязненного воздуха, а свежий может попасть в ванную через открытую дверь.
Компактная принудительная вентиляция занимает минимум места в помещении, но ее достаточно для эффективного проветривания санузла
Виды вентиляторов для закрытых помещений
Существует 2 типа оборудования, используемого в ванных, туалетах и совмещенных санузлах. Это осевые и радиальные вытяжные приборы. Последние еще называют центробежными.
Осевые устройства представляют собой вал, на который насажена классическая крыльчатка. Ее лопасти изготовлены под углом. При вращении вала происходит втягивание воздушного потока. Такой вентилятор используется, если создаваемого с его помощью напора достаточно для обеспечения нормального воздухообмена.
Покупка бытового осевого вентилятора – рациональное решение для владельцев квартир и частных домов. Оно позволяет создать в помещении комфортную обстановку, вложив минимум средств
У радиальных приборов поток воздуха втягивается в центр, после чего он оказывается в кожухе с лопастями. За счет их расположения в центральной части наблюдается разрежение, а центробежная сила отталкивает воздушные массы к краям корпуса, выводящиеся через отводной патрубок в вентканал.
Наиболее востребованы накладные модели - они работают намного эффективней и тише, способны эвакуировать объемы, которые не под силу осевым. По степени укомплектованности вентиляторы центробежного принципа функционирования подразделяются на базовые и с дополнительными опциями. Вторые могут работать в автоматическом режиме.
Автоматические центробежные изделия оборудованы дополнительно таймером и датчиками. Они позволяют владельцу помещения контролировать работу оборудования
Основные параметры вытяжки для ванны
Специфика ванной комнаты побудила разработчиков выпускать приборы, адаптированные к помещениям с повышенной влажностью. Корпус вентилятора, работающего от электричества, должен быть герметичным. Внутренняя конструкция оборудования надежно защищена со всех сторон от воздействия влажного пара.
Внимание к характеристикам прибора
Для потребителей Международная Электротехническая Комиссия разработала определенный стандарт надежности электронных устройств. Он обозначается IP и состоит из двух цифр.
Величина первой может быть от 0 до 6 и указывает на степень защищенности от проникновения примесей. Вторая цифра определяет уровень защиты от влаги. Для использования изделия в ванной показатель должен быть не менее 4.
Каждое изделие должно иметь сертификат, который определяет уровень его безопасности. Для ванной лучше выбирать прибор, IP которого больше 34
Мощность и производительность тесно взаимосвязаны. Чем выше первый показатель, тем большим будет второй. Узнать показатель производительности можно, умножив метраж ванной на количество проживающих в доме людей.
Если вентилятор оснащен множеством дополнительных функций, его мощность может максимум на 10 % превышать расчетную. Наибольшей популярностью пользуются экономичные и практически бесшумные приборы, расходующие от 7 до 20 Вт.
При работе устройств с большим показателем мощности, в помещении наблюдается сквозняк, к тому же оно не сможет достаточно прогреваться.
Еще одна важная характеристика - уровень шума, который создают лопасти прибора создают в ходе работы. Он намного тише, чем при эксплуатации кухонной вытяжки. Нормой, приемлемой для вытяжного устройства, считается звук от 30 Дб и ниже. Это объясняется тем фактом, что человек воспринимает все звуки свыше 35 Дб , как неприятные и навязчивые.
Таймер, гигростат, обратный клапан
Стандартные вентиляционные приборы для ванной управляются механически или функционируют в медленном, постоянном режиме. Таймер - это дополнительное приспособление, которое позволяет наполовину автоматизировать процесс.
После того как человек вышел из ванной, благодаря таймеру, продолжает эвакуацию отработанного воздуха еще некоторое время. По завершении чего отключается сам.
Руководство по установке и подключению вытяжного устройства к штатному выключателю вы найдете в , которая в подробностях освещает эти непростые вопросы.
Задымленный воздух, паровые испарения и запахи готовящейся в кухне еды не благоприятствуют нормальному микроклимату в квартире или доме. Чтобы решить эту проблему, рекомендуется установить вытяжки в ванной и на кухне
Наличие датчика влажности - это оптимальный вариант для ванной. Гигрометр считается лучшим методом управления, так как позволяет выставить порог влажности от 40 до 100%, при достижении которого вентилятор автоматически включается в работу. Вместе гигростат и таймер используются нечасто. Обычно при наличии датчика влажности таймер не требуется.
При оборудовании надо замерить отверстие в ванной или в санузле, что позволит определить диаметр воздуховода. Стандартный посадочный размер вытяжки от 100 до 130 мм. При необходимости отверстие в стене ванной можно увеличить, используя перфоратор.
Оптимальный вариант для обеспечения нормального воздухообмена и комфортного климата в помещении - подобрать вентиляционный прибор требуемого размера
Обратный клапан - небольшое и несложное по конструкции устройство, которое не даст неприятным запахам от соседей проникать на территорию вашей квартиры. Он практически незаменим в городских ваннах и санузлах, подключенных к общему вентканалу.
Как правильно выбирать прибор?
При обустройстве вентиляционной системы в ванной понадобится выбрать вытяжное устройство. В первую очередь, нужно определиться с его возможностями, которые заключаются в способности прогонять конкретный объем воздуха. Этот показатель зависит от диаметра прибора.
Производители предлагают приборы с сечением трубы 80, 100, 120, 150 мм. Для хрущевки оптимальным станет диаметр 80 мм или 100 мм. В новостройках квартиры имеют улучшенную планировку, здесь лучше остановиться на сечении 120 мм.

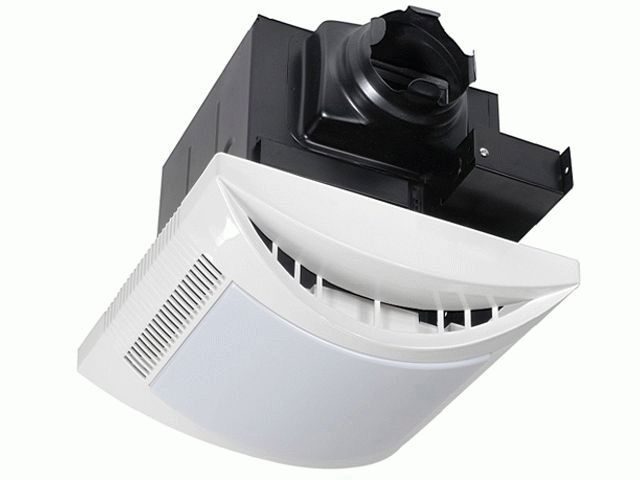

Не менее важный фактор - внешний вид. Многие производители выпускают вытяжки со сменной внешней панелью. Вентиляторы Elicent, Electrolux, Ballu, Timberk и других марок бывают различных цветов и оттенков.
Преимущества моделей вытяжки со съемной панелью - легкость ухода за прибором и возможность воплотить в жизнь смелые дизайнерские идеи
Привлекательный и стильный прибор можно сделать акцентирующим элементом интерьера или вписать его так, чтобы он не бросался в глаза. При выборе надо учитывать, что вода не должна контактировать с электричеством - вентилятору предстоит работать в условиях повышенной влажности.
Чтобы избежать неприятностей с проводкой, специалисты рекомендуют использовать изделие, предназначенную для длительной эксплуатации в таких помещениях.
Нелишним будет проверить показатели шумности прибора - лишние и неприятные звуки играют роль раздражителя слуха. Когда работает качественный вентилятор в ванной, это происходит практически бесшумно.
При включении бесшумного вытяжного устройства немного слышно движение воздуха, которое происходит в трубе корпуса прибора
Стоит также обратить внимание на прочность и надежность устройства. Малая часть компаний, специализирующихся на выпуске вентиляторов для ванной, может гарантировать, что их продукция будет работать несколько лет. О высоком качестве свидетельствует срок гарантии от производителя. Если он меньше 1 года, это устройство лучше не покупать.
Подготовка места под вытяжной вентилятор
Перед монтажом предстоит провести ряд подготовительных работ. В первую очередь необходимо проверить, насколько нормально функционирует вентиляционный канал, поднеся подожженную спичку или свечу к входному отверстию. Пламя должно наклониться под углом в сторону решетки.
Если зажженное пламя указывает, что вентиляционный канал засорен, надо срочно принять меры и прочистить устройство перед установкой вытяжки
Если диаметр отверстия вентканала больше сечения вентилятора, тогда можно вставить пластиковую или нужного диаметра, а пустоты заделать монтажной пеной, срезав ее излишки острым ножом после схватывания раствора.
В случае, отверстие на входе в шахту имеет меньший диаметр, его расширяют при помощи перфоратора.
Выбор оптимальной схемы подключения
Перед установкой любой модели вытяжного вентилятора в ванной, надо определиться, как он будет подключен к источнику питания.
Сегодня имеются разные способы подключения вытяжки:
- Включатель расположен на корпусе устройства. В этом случае его можно включать или выключать при помощи кнопки или шнурка, находящегося на корпусе.
- Подключение прибора к отдельному выключателю. Перед ванной устанавливают выключатель, в котором одна из клавиш включает вентиляцию, а вторая - освещение.
- Автоматическое включение вентилятора от датчика влажности или движения. Он начинает функционировать если превышен допустимый уровень влажности или появляется движение.
- Устройство подключено к выключателю освещения. Оно может оснащаться таймером и подключаться параллельно светильнику. Включается одновременно с освещением и выключается при отключении света.
Последний способ подключения устройства менее востребован, так как жильцы квартиры часто заходят в ванную ненадолго, чтобы быстро вымыть руки, почистить зубы или умыться. В этих случаях включенная вытяжка будет зря расходовать электроэнергию.
Схема подключения вентиляции к выключателю света используется довольно редко, так как большинству людей работающий вентилятор мешает расслабиться и принять ванну
Прокладывать проводку для лучше под плиткой. Если это невозможно, тогда можно замаскировать кабель при помощи специальных пластиковых коробов.
Порядок проведения монтажных работ
Перед подключением вентилятора в ванной, следует изучить инструкцию, которая описывает подробный процесс монтажа. В соответствии с рекомендациями осуществляется установка выбранной модели вытяжки в санузле или в ванной комнате.
Действия выполняются в определенной последовательности:
- Вначале снимаем лицевую крышку и на все участки примыкания изделия к поверхности стены наносим жидкие гвозди, силикон или полимерный клей. Эти материалы обеспечат прочное крепление сравнительно легкого пластика.
- Вставляем прибор так, чтобы рабочая часть вместе с электродвигателем полностью оказалась в стене. Плотно прижимаем к месту крепления на несколько минут.
- Ставим противомоскитную сетку, которая не позволит различным насекомым и мошкам проникать в помещение.
- Прикрепляем лицевую крышку саморезами, которые имеются в комплекте. это действие проводится в последнюю очередь.
При подключении к электропитанию в помещении не должно быть открытых проводов без изоляции. Их помещают в заглубленные вентканалы, используя гофрированный кожух.
При подключении вытяжки к электропитанию необходимо соблюдать меры безопасности. В первую очередь, надо убедиться, что электричество в помещении выключено. Для соединения проводов используют не скрутки, а более надежные клеммные колодки
Многие пользователи подключают вентиляторы через контактную пару к выключателю освещения. Выключатель устанавливают на фазу.
Для удобства при использовании прибора в будущем можно поставить отдельную клавишу для включения вытяжки. Если при посещении ванной комнаты нет надобности в ее работе, то удобно воспользоваться лишь клавишей управления освещением. тогда время нахождения в помещении не будет омрачаться гулом вращающихся лопастей.
Выводы и полезное видео по теме
Видео #1. Как выбрать оборудование и всё правильно организовать:
Видео #2. Зачем нужна вытяжка для ванной и как ее установить:
Вытяжка позволяет избавиться от повышенной влажности в ванной и устранить запахи, проникающие в помещение. Это востребованное и недорогое оборудование, отличающееся легкостью монтажа. Популярные модели вентиляторов выпускают производители Ballu, Timberk, Elicent, Electrolux и другие.
Несмотря на то что монтажные работы не займут много сил, средств и времени, устройство станет незаменимым помощником в борьбе за чистый воздух и комфортный микроклимат.
Расскажите о том, как улучшили вентиляцию в ванной путем установки вытяжки. Поделитесь полезными для посетителей сайта тонкостями выполнения работы. Задавайте вопросы, публикуйте фото, комментируйте представленный нами материал в блоке, расположенном под текстом статьи.
Чтобы обеспечить эффективное вентилирование в ванной, дополнительно устанавливается вытяжка для ванной комнаты. Это помогает решить часто возникающие проблемы (скопление конденсата, появление на стенах грибка, плесени, неприятный запах, постоянная сырость, застоявшийся воздух).
Естественная вентиляция
В квартирах многоэтажных домов предусмотрена система естественной вентиляции. Она представляет собой общедомовые вентиляционные шахты, через которые отводится отработанный несвежий воздух. В санузлах, кухне установлены специальные решетки, за которыми начинается вентиляционный воздуховод.
Исправно работающая вентиляция способна выводить отработанный воздух за пределы квартиры. Приточный воздушный поток под давлением вытесняет несвежий, заполняя пространство комнат. Таким образом происходит естественный воздухообмен, если он не нарушен.
Но не всегда естественная вентиляция справляется со своими функциями. Причины, по которым она не работает или работает плохо:
- Засоренные каналы вентиляции. В старых многоэтажках вентиляционные шахты бывают забиты мусором, скопившейся многолетней пылью, жиром. Это мешает эффективной циркуляции воздуха в квартире.
- Герметичность жилья. Естественный приток воздуха, ранее поступавший сквозь неплотности деревянных окон, дверей, сейчас резко ограничен. Установленные в домах, квартирах стеклопакеты берегут тепло, но при этом не пропускают свежий воздух с улицы.
- Перекрытие воздуховодов. Если соседи перекрыли вентиляционный канал, что делать запрещено, система вентилирования может нарушиться во всем доме.
Зачем нужна вентиляция в ванной комнате?
Эффективная циркуляция воздуха в ванной необходима. Площадь ванной комнаты в типовых квартирах маленькая, легко заполняется паром, влагой. Такие условия способствуют появлению грибка, черной плесени, опасных для здорового самочувствия человека. От избытка влаги на стенах, потолке приходит в негодность мебель, отделка комнаты портится.
Естественного притока воздуха в ванной нет, он поступает из других комнат, вытесняя в вентиляцию более теплый. Улучшив отток несвежего воздуха, давление внутри ванной комнаты снизится, а приток свежего возрастет. Это обеспечит нормальный уровень влажности, проветриваемость.
Улучшить вывод влажного застоявшегося воздуха поможет установка вытяжки в ванную комнату.
Выбираем вытяжку
Как выбрать вытяжку? Когда вентиляционные шахты чисты, но не справляются со своей работой, для улучшения оттока несвежего воздуха устанавливаются вытяжки в ванной комнате.
На что нужно обратить внимание, выбирая модель вентилятора:
- Производительность устройства. Рассчитывается исходя из параметров помещения, количества человек, пользующихся ванной, кратности смены воздуха. Кратность предусмотрена строительными нормами, для ванной достаточно показателя от 6 (1-3 человека) до 8 (более 3 человек).
- Рабочий уровень шума вентилятора. Не должен превышать во время работы 30 дБ. При этом учитывается шум электродвигателя (указывается в техническом паспорте), аэродинамический шум. Показатели последнего можно снизить, применив при установке шумоизолирующие материалы.
- Влагоустойчивость модели. Вентилятор для ванной комнаты должен быть защищен от непреднамеренного попадания на него влаги, брызг воды, оседания конденсата и т.д. Это гарантирует безопасность при использовании, поможет избежать короткого замыкания в электросети. Рекомендуются модели вентиляторов с низким напряжением.
- Функциональные особенности. Вытяжные устройства дополнительно оснащаются таймером отключения, датчиком влажности, дисплеем, пультом управления. Выбирать модель нужно исходя из основного запроса, функций, которые действительно необходимы.
- Наличие обратного клапана. Для предотвращения притока воздуха обратно из вентиляционного канала вытяжка дополняется обратным клапаном, который закрывается после отключения двигателя. Актуально, когда вентиляционные системы ванны и кухни совмещены.
Виды вытяжных вентиляторов
По конструктивным особенностям вытяжки для ванной делятся на:
1.Осевые вентиляторы. Принцип устройства заключается в закреплении на оси электрического двигателя вытяжного пропеллера с лопастями. Пропеллер начинает движение одновременно с вращением оси. Воздух нагнетается лопастями устройства внутрь вентиляционного канала.
Как правило, производятся из пластика, легкие, просты в установке. Монтируются в вентиляционные проемы, каналы с небольшим аэродинамическим показателем.
2. Центробежные вентиляторы. Действие устройств базируется на перекачивании постоянного объема воздуха. Это дает возможность регулировать скорость работы. Такие вентиляторы экономичнее осевых аналогов, проще по структуре.
Центробежный вентилятор для вытяжки
Центробежная вытяжка для ванной включает в свое устройство крыльчатку с несколькими рядами ребер-лопастей. В центре – вал, проходящий сквозь корпус вентилятора. Поток воздуха захватывается краями лопастей, затем разворачивается на 90 ⁰ С, а центробежная сила разгоняет его еще быстрее.
3.Канальные вентиляторы. Особенность устройств заключается в том, что они устанавливаются внутри воздуховода, трубопровода. Согласно своему устройству делятся на две группы:
- канальные радиальные вентиляторы (устанавливается во всех видах воздушных каналов);
- канальные вентиляторы со спиральным корпусом (предназначены только для прямоугольных воздуховодов).
В силу своей конструкции чаще всего оснащаются центробежными двигателями. Канальная вытяжка компактная, тихая, простая в установке.
Дополнительные функции вытяжек для ванной комнаты
Существует большой выбор моделей вытяжных вентиляторов, оборудованных производителями дополнительными функциями. К ним относятся:
- Датчик влажности. Вытяжки для ванной комнаты с датчиком влажности срабатывают самостоятельно, не требуя вмешательства со стороны. Во время активного пользования водой уровень влаги в воздухе повышается, датчик влажности активизируется, включая вытяжку в ванной комнате. После снижения уровня влажности вентилятор автоматически прекращает работу.
- Датчик движения. Использование вентилятора для ванной комнаты с датчиком движения не всегда оправдано. Устройство срабатывает на движение в пределах досягаемости, выключается через определенное время самостоятельно.
- Управление мощностью. Опция предназначена для экономии электроэнергии. Активизируется вручную/автоматически.
- «Постоянное проветривание». В этом случае вытяжка в ванной комнате работает постоянно на минимальных оборотах. Увеличивает скорость при повышении уровня влаги в помещении.
- Таймер. Функция позволяет вентилятору работать заданное время после пользования ванной. Включается/отключается автоматически, не требуя участия человека.
- Обратный клапан. Устанавливаются для предотвращения доступа отработанного воздуха обратно в помещение. Монтируются вытяжки с обратным клапаном в канальных вытяжках, устройствах, предназначенных для вывода воздушной массы непосредственно на улицу.
- Часы на панели вентилятора. Рекомендуются такие модели в случаях необходимости отслеживать время.
- Пульт управления. Модели вытяжек с пультом управления позволяют регулировать функции вытяжек дистанционно, задавать параметры работы на расстоянии. Актуально, когда вытяжку в ванную комнату нужно установить в труднодоступном месте.
Устанавливаем вытяжку
Как установить вытяжку в ванной? Для установки вытяжки в ванную комнату не обязательно вызывать специалиста. Вытяжка для ванной комнаты в частном доме, квартире монтируется самостоятельно, с предварительным ознакомлением с инструкцией к вытяжному устройству.
Порядок установки вентилятора в ванной:
- Проверить, совпадает ли диаметр воздушного канала с диаметром вытяжки.
- Снять панель вентилятора.
- Подключить к электрической сети.
- Установить основную часть вентилятора в вентиляционный канал, закрепив его жидкими гвоздями, полимерным клеем, силиконом и т.п.
- При необходимости устранить образовавшиеся щели с помощью монтажной пены, шпатлевки и т.д.
- Закрепить лицевую панель вентилятора на рабочей части (также можно с помощью силикона, жидких гвоздей, или на саморезы, если модель это предусматривает).
Как подключить вентилятор к электропитанию
До монтажа вентилятора в ванной комнате нужно сделать разводку, выбрать способ включения/выключения, определиться с местом установки. Проводка прячется в межпотолочном пространстве. Если вытяжка устанавливается уже после ремонта, провода закрываются накладным коробом, монтируются в швы между плиткой (сначала очистить их, а после укладки снова затереть).
Варианты монтажа вентилятора в электросети:
1.Подключение к двухклавишному выключателю. При этом одна клавиша будет включать светильник в ванной, а другая клавиша предназначена для включения вентилятора. Это наиболее приемлемый вариант установки вытяжек в ванной комнате. С помощью него можно регулировать работу вентилятора, не прибегая к постоянному включению освещения в ванной комнате.
2.Подключение к одноклавишному выключателю. Это самая простая схема подключения. Но специалисты не рекомендуют без надобности использовать ее. Вытяжка в ванной комнате будет работать только при включенном освещении. С выключением светильника вентилятор тоже перестает вытягивать воздух. Этого недостаточно для полноценного воздухообмена в ванной.
3.Подключение к светильнику. Используется, когда дальнейший ремонт в ванной комнате не предполагается, вытяжка подключается к самому светильнику, а все провода монтируются на одной клеммной коробке.
Вытяжка в ванную комнату. Преимущества
- Установив вытяжку в ванную комнату, не приходится беспокоиться об уровне влажности, который мог бы нанести ущерб мебели, отделке ванной. Устройство обеспечивает своевременный отток несвежего влажного воздуха, позволяя заменить его свежим.
- Вытяжки для ванной комнаты с таймером работают запрограммированное время после выключения освещения.
- Вытяжные вентиляторы имеют компактные размеры, что позволяет установить их в любой квартире, частном доме.
- Модели вытяжных вентиляторов с обратным клапаном, препятствуют оттоку несвежего воздуха из вентиляционных каналов обратно в ванную комнату.
- Оснащение моделей вытяжек дополнительными опциями, улучшающими работу устройств.
- Автоматический запуск вытяжек упрощает ежедневное использование, не привлекая к своей работе излишнего внимания.
- Установка вытяжки в ванной не составляет труда, не требует вызова специалиста.
Вытяжка в ванную комнату — нужна! Это не дорогое приспособление сохранит правильный микроклимат помещения и продлит долговоечность интерьеру ванной комнаты.
Друзья! Еще интересные материалы:
Ой! Пока нет материалов(((. Полистайте сайт еще!
Совмещенные узлы по нынешним временам не редкость, встречается и отдельное расположение. Над рукомойником и унитазом расположено вентиляционное отверстие. Довелось слышать мнение, что вытяжка в ванной комнате работает во многом за счет температурной подпорки. Неприятный запах в ванную комнату из туалета не доходит (в ванной комнате теплее из-за змеевика). Во многих домах горячие трубы, кроме пресловутого змеевика, находятся в пределах досягаемости унитаза, температурной подпорки нет. Рассмотрим, как подключить вытяжку в ванной комнате.
Принципы работы вентиляции зимой
За счет разницы давлений воздух вверх не пойдет. Смотрите:
- Стоит труба вентшахты из бетона.
- Выходит на крышу через систему разветвлений, расположенную на чердаке.
- Разница давлений имеется, но компенсируется весом находящегося внутри трубы воздуха.
Так происходит в атмосфере. Зимой температура в ванной комнате выше в сравнении с улицей, воздух становится менее плотным. В результате тяжелые массы за окном пытаются проникнуть в дом через щели в окнах и дверях. Как пузырек воздуха на дне океана — окружающая вода пытается сомкнуться, начинает понимать воздух вверх.
С улицы давит, поток лихорадочно ищет выход. Вихрь турбулентностями мечется по комнатам, находит кухню и ванную комнату, где располагаются единственные выходы. Перепад давлений уравновешивает массу газа, находящегося внутри, теплый воздух выходит в вентканал. Создается дисбаланс, образуется движение, за счет которого работает вентиляция. Теплый воздух, зашедший из комнаты, жарче того, что находился бы там, будь труба на морозе. Поэтому эффект усиливается. Столб начинает подниматься вверх.
На крыше дует ветер, за счет эффекта Бернулли создается дополнительная разность давлений. Вытяжки на кровле снабжаются дефлекторами:
- В случае с жестяными трубами это цилиндры из металла, дополненные коническими козырьками. Конструкция усиливает разряжение, создаваемое эффектом Бернулли. Даже при скорости ветра 1 метр в секунду тяга получается приемлемой.
- На каменных крышах идут конструкции более сложные. Смысл — получить как можно большую скорость ветра над выходным отверстием канала. Так образуется разряжение, тяга значительно усиливается теперь уже за счет эффекта Бернулли.
Разница температур зимой и ветер на крыше — два мощных фактора, благодаря которым в холод работает принудительная вытяжка в ванной.
Принципы работы вентиляции летом
Летом жара на крыше, жара на земле, прохлада в ванной комнате. Как создать тягу? Ветер утих, штиль, воздух за окном в квартиру входить не хочет. Разница давлений уравновешена массой воздуха в вентканале. Температура в тенечке ниже уличной, создается обратная тяга.
Примечание. В отечественных домах вентиляция функционирует за счет естественного побуждения. В летний период для этого приоткройте окна или двери минимум на 5-7 см.
Гениальные конструкторы поступают так. Представим квартиру, где санузел раздельный, а кухня примыкает к уборной. Вентиляционные отверстия обоих помещений на едином уровне. Шахты кухни и уборной разделены тонкой стенкой бетона. Горячая вода сосредоточена в маленькой площади уборной. Там идут основной стояк и для змеевика, петлей проходящий в ванную комнату. Отводы горячей воды ныряют на кухню и к умывальнику.
Получается, на маленькой площади уборной тепло. Тут лето, в остальной квартире зима. Воздух через дверь устремляется в ванную комнату и уборную (соединенные у потолка вентиляционной прорезью в стене). Вентшахта одним концом примыкает к «лету», температура поднимается. В уборной создается избыток давления, который выходит через единственно возможный выход – вентиляционное отверстие. Вентканал греется больше, значит, теперь тяга образуется за счет выхода на улицу горячего воздуха.
Теперь через тонкий простенок нагревается вентканал кухни, тяга появляется и в этом тракте. А значит, порядок в столовой. Двойной вентканал работает даже в жару. В городах летом отключают горячую воду, убивая слабую тягу.
Получается, что продуманная конструкция вентиляции с естественным побуждением не годится, механизм не заставят работать вентиляторы в ванной комнате. У соседей получится обратная тяга, вонь устремится к ним.
Вытяжки в ванную комнату ставить в таких условиях бесполезно. Нужно подъездом монтировать канальный вентилятор над верхним этажом, чтобы заставить механизм целиком работать. Потребуется квалифицированное инженерное исследование либо просто пара квалифицированных специалистов. Достаточно найти место, где стояк собирается воедино, и там смонтировать оборудование. При нынешних ценах стоимость канального вентилятора, поделенная между этажами, выглядит смешной. Гораздо дороже выйдут работы, если нет знакомых в ближайшей организации. Устанавливая вытяжки в ванной комнате, уточните у соседей по этажам из этого стояка, хорошо ли работает тяга.
Если вентиляция работает нормально
Предположим дом новый, вентиляция работает хорошо. Купите вытяжку в ванную комнату, если влажность пошаливает. Производительность выбирается побольше, но не слишком дорого. Учитывайте коэффициент шума – он может серьезно раздражать. Иногда имеется потребность запуска ночью, а постоянный шум давит на уши и утомляет нервную систему. На производстве это считают вредным фактором и доплачивают деньги.
Мощность устройства с точки зрения счетов компаний роли не играет. Типовое значение – 10 Вт, это в 8 раз ниже типичной лампочки накала в люстре и экономичнее приборов дневного света. С точки зрения стабильной работы мощность важна. Выбираем максимум за приемлемые деньги, и чтобы оборудование не шумело.
Внутри вытяжки для ванной асинхронный двигатель, управлять можно разными способами, но обычно меняют амплитуду напряжения. Прочие устройства дорого стоят. Метод плох падением КПД и невыгодным режимом работы двигателя, зато простейший регулятор можно купить за 250 рублей или спаять самостоятельно по схеме, выложенной в интернете (NF246). Устройство является делителем, часть мощности потеряется. Внутри пара симисторов и несколько пассивных радиоэлементов.
Как ставить вытяжку в ванную комнату
По принятым нормам, в ванной комнате запрещены розетки на 220 В. Вентилятор запитывается извне, пристыковывается парой кабелей. Монтажные элементы идут в комплекте, выключатель может и отсутствовать, про регулятор говорили выше. Смысл снижения оборотов — постоянной обратной тяге для компенсации нужен легкий подпор. Он создастся низкими оборотами вентилятора.
Необходимо снизить напряжение питания. Метод регулирования пригоден для всех типов асинхронных двигателей, независимо, короткозамкнутый ли ротор или фазовый. Пригодится обратный клапан, пропускающий воздух в одном направлении. Воздух от соседей не сможет проникнуть в ванную комнату. На открытие запорной пружины тратится энергия, но эффект положительный. Можно купить вытяжку в ванную со встроенным обратным клапаном. Не придется ничего изобретать, необходимое уже внутри.
В частном коттедже
Гофрированный шланг для вытяжки пригодится на кухне. Вентканал для санузла проложим отдельный. Вытяжка для погреба снабжается сверху козырьком конической формы и дефлектором. Она в сборе выпускается для тракта вентиляции. Выход вытяжки изолированный с колпаком увенчивает трубу на крыше. Смотрится красиво, оформлен под черепицу и идет в едином стиле, но стоит дорого:
- Для стильного коттеджа можно потратиться – имидж дороже денег. Для обычных домов проще сделать самостоятельно. Устройство дефлектора в сети найти не сложно, козырек мужчина сделает сам.

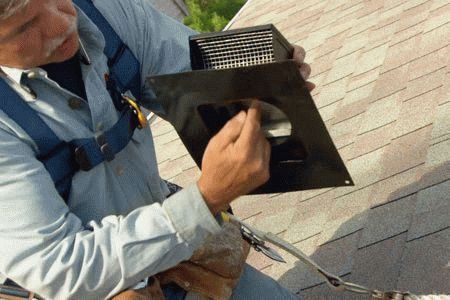

Интересным узлом является проходной элемент. Деталь позволит трубе выйти вертикально при любом угле наклона ската, плотно охватывая и защищая чердак от осадков.
Принцип действия вытяжки для ванной комнаты
В раздельном санузле вытяжки для ванной комнаты устанавливаются на вентиляционное отверстие в уборной, но смысл мало меняется. Главная цель – избавиться от паров воды, провоцирующие во влажном климате рост плесени. Да и просто дышать влажным воздухом становится тяжело. Естественная вентиляция отсутствует, либо не справляется с обязанностями. В первом случае имеем в виду распространенное на верхних этажах явление, называемое обратной тягой. Воздух из ванной комнаты не удаляется, а наоборот – закачивается внутрь, от соседей и с улицы. Если последний вариант неплох, во втором большинство людей не в восторге.
Несмотря на кажущуюся простоту, имеется пара фактов, которые обсудим до установки. Обратная тяга возникает в половине подъезда или больше. Уже обсуждали последствия отключения горячей воды в летний период, когда распространена обратная тяга. Посмотрим, как получается, что появляется обратная тяга, которой в принципе быть не должно.
Морозный воздух, тяжелый и сухой, пытается проникнуть внутрь квартиры, здесь меньшая плотность газа. Природа стремится к равновесию. Тяжелый воздух стремится занять место легкого. Образуются сквозняки в окнах и дверях. Это неплохо для ванной комнаты. В России до последнего времени создавали вентиляционные системы с естественным побуждением, работающие без вытяжек. Конструкция и теперь имеет частое хождение. Сквозняки начинают вытеснять теплый воздух, и тот, сдавленный со всех сторон, карабкается по вентканалу выше.
Дополнительную роль играет ветер на крыше. Он завывает в вентканале (или печной трубе, смысл схожий!). Эффект Бернулли: в месте быстрого движения среды возникает разряжение. Ветер дует вдоль крыши в произвольном направлении поперек выхода вентканала. В результате наверху образуется разряжение. В нормальном состоянии давление у земли выше, чем на крыше, но поток в вентканал не идет. Указанный потенциал уравновешивается массой воздуха, находящегося в трубе. Стоит ветру создать дисбаланс, как появляется тяга.
Чтобы дополнительно усилить эффект Бернулли, на выходах вентканалов устанавливаются дефлекторы. Эти цилиндры из жести видели на крышах. Бывают каменные дефлекторы с узкими горизонтальными каналами, цель которых создать быстро движущийся поток, перпендикулярный выходу вентиляции. За счет конструкции слабейший ветерок способен вызвать усиление тяги.
Получается два кита, на которых стоит система вентиляции, включая обустройство ванной комнаты:
- Разность температур.
- Эффект Бернулли.
Теплый воздух движется вверх по трубе, усиленный ветром. Но летом фактор температуры нарушается. Воздух за окном теплее комнатного, упорно не желает заходить внутрь и создавать тягу, особенно в штиль. Доходит до появления обратной тяги. Чтобы этого не происходило, конструкторы монтаж стояков горячей воды делают вблизи вентканалов. Извилы бетонных ходов подогреваются, появляется слабенькая летняя прямая тяга. Если профилактика запланирована летом, возникает трудность, как сделать вытяжку в ванной комнате.
Как избавиться от обратной тяги и проветрить ванную комнату
Установлена вытяжка для ванной и туалета. Обратная тяга создается у нас и соседей. Повышая давление на этаже, создаем воздушную пробку, еще больше нарушающую работу системы. Обратная тяга у соседей усилится.
Обратная тяга исправляется строительными методами. Это оценка создавшейся ситуации, иногда переделка тракта в районе чердака. В американских фильмах, мирном и боевике, если всплывает на экране крыша здания, видны гигантские решетки, из которых выбивается воздух. Это касается и канализационных ходов, и ванных комнат, и спортзалов. В Америке используется вентиляция с принудительным побуждением, но вытяжные вентиляторы стоят на крыше, а не в квартирах, хотя встречаются и такие варианты.
Что происходит? Воздушная пробка создается при вершине вентканала. Там чаще существует изгиб, о который «спотыкается» идущий снизу поток и выходит на верхние этажи. Следовательно, надо бороться с дефектом, как в Америке.
Вытяжной вентилятор большой мощности работает на весь канал и располагается на самом верху шахты. Перепад давлений первых и последних этажей увеличивается, и воздушных пробок не возникает. Вытяжки для ванных комнат становятся попросту не нужны. Обратную тягу лучше обговорить на собрании дома.
Конечно, если соседи одновременно зададутся целью купить и установить вытяжку для ванной комнаты, создастся подпор снизу, благодаря чему система заработает. Если соседи втихаря успели купить вытяжку для ванной комнаты, система работы вентиляции нарушится. Люди обижаются, когда понимаются причину.
Преимущества создания общеподъездной системы вытяжки для ванных комнат
Самый тихий прибор шумит. Вытяжки для ванной не гарантируют полную тишину. Мастер поймет причину и расскажет соседям. Не далеко до скандала из-за вытяжки в ванной комнате. Лучше наладить вытяжку сразу стояком. Если разбить цену оборудования и работ на этажи, получатся те же деньги, но:
- Нет надобности уродовать квартиру.
- Отпадает необходимость в наличии обратного клапана.
- Специалисты работы проведут сами.
- Система не нуждается в постоянном контроле. Опасаетесь, что устройство будет функционировать неправильно — поставьте автомат аварийного выключения.
- Вентиляторы имеют защиту против перегрева, достаточно включить последовательно два вытяжных канальных вентилятора, работающих попеременно.
- Если прибор сломается, стоимость чисто символическая, если поделить на этажи. Соседи могут самостоятельно сменить вышедший из строя канальный вентилятор, не платя за работу на сторону.
- Люди будут довольны работой оборудования.
- Чтобы регулировать систему, докупите специальные устройства, контролирующие скорость работы асинхронных двигателей канальных вытяжных вентиляторов.
Увидите кучу плюсов без минусов. Если вытяжной вентилятор в ванной комнате остановится, внутрь хлынет поток, нагнетенный оборудованием соседей. Защитит установка обратного клапана, но дома скопится влага, а замена неисправного оборудования требует времени. Дублированная система канальных вытяжных вентиляторов на чердаке работает гораздо надежнее. Если асинхронный двигатель выйдет из строя, второй проработает до ремонта первого.
Электрическая вытяжка для ванной комнаты в применении к одной квартире не всегда идеальный выход из сложившейся ситуации. Гораздо проще и эффективнее вспомнить, что сегодня время экономии. И когда летом ведутся работы, экономия не должна вестись за счет наших нервов. Пара канальных вентиляторов на чердаке в роли системы вытяжки для ванных комнат смотрится надежным решением, а стоимость сервисной поддержки, раскиданная по этажам, мизерная.
Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.
Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:
- проверить тягу;
- определить причину плохой работы вентиляции;
- подобрать тип вентилятора;
- разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
- изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.
Проверка тяги
Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.
Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F , м³/ч, где: F - площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.
Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.
Причины плохой (или обратной) тяги в туалете и ванной.
Рассмотрим несколько причин плохой вентиляции в ванной или туалете:
Выбираем вентилятор для вытяжки
Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.
Производительность вентилятора
Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной - 9 м², высота - 2,5 м.
Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³
Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч
По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира - вход в шахту».
Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.
Монтаж вентилятора
Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.
Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение - маломощное оборудование до 100 м³.
На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.
Монтаж осевого вентилятора по схеме «лампочка-вентилятор»
Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».
Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.
Монтаж осевого вентилятора со встроенным таймером задержки
Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.
Ниже - порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.
- Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
- Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
- Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
- Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
- Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
- Укладываем кабель в короба.
- Закрываем и крепим декоративную крышку вентилятора.
Итоги
Подведем итоги? Мы научились:
- определять степень функциональности нашей естественной вентиляции;
- обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
- дали советы по выбору вентилятора вытяжки на ванную или туалет;
- рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.
Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.
