Как подсоединить двойной выключатель света. Как правильно подключить двойной выключатель к двум и более лампочкам. Основной этап работ

Двухклавишный выключатель - это полезное устройство, дающее возможность одновременного управления двумя источниками света. Подключить его можно самостоятельно или при помощи электрика. Первый вариант значительно дешевле, но требует некоторых временных затрат. Для того чтобы ускорить этот процесс, рекомендуется посмотреть видео о том, как подключить двойной выключатель, и подробно изучить схему монтажа.

Общие сведения

Перед тем как подключить две лампочки к одному выключателю, необходимо подробно рассмотреть его устройство, принцип действия, а также основные преимущества и недостатки. Эта информация поможет выбрать максимально эффективную схему монтажа, которая идеально подойдёт для конкретного помещения.

Устройство и принцип действия

Двойной переключатель считается наиболее универсальным, так как позволяет контролировать работу 2 лампочек или осветительных приборов. Несмотря на такую эффективность, устройство состоит из минимального количества деталей. Среди них выделяются такие:

Некоторые современные модели приборов оснащаются диммерами (устройства, предназначенные для регулировки яркости освещения) и элементами подсветки, которые упрощают поиск выключателя в тёмном помещении.

Принцип действия двухклавишного выключателя максимально прост. В нём легко может разобраться не только квалифицированный электрик, но и новичок, который подключает эту конструкцию в первый раз. Принцип работы заключается в возможности управления степенью освещения.

Возможные варианты:

Включение только правой клавиши. Оно ведёт за собой освещение части комнаты, в которой находится подсоединённый источник света.
Включение только левой кнопки. В этом случае освещённой станет друга половина помещения.
Одновременное нажатие двух клавиш. Все подключённые осветительные приборы сразу же начнут свою работу.

Преимущества и недостатки

Двойной выключатель, как и любой другой подобный прибор, имеет несколько достоинств. Благодаря им, он пользуется популярностью у потребителей и часто устанавливается в различных помещениях.

Преимуществами такого устройства являются:

Несмотря на большое количество преимуществ, у двойного выключателя есть и недостатки. Их обязательно нужно брать во внимание перед покупкой устройства и началом его монтажа. В противном случае можно столкнуться с различными проблемами, которые повлекут за собой дополнительные расходы.

Недостатками таких выключателей считают:

Для того чтобы устройство эффективно работало и хорошо выполняло возложенные на него функции, необходимо правильно его установить. Двойной выключатель на две лампочки подсоединить довольно просто. Для выполнения этой работы не нужно обладать особыми знаниями или иметь большой опыт проведения подобных мероприятий. Всё, что требуется от мастера - точное соблюдение всей последовательности действий. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

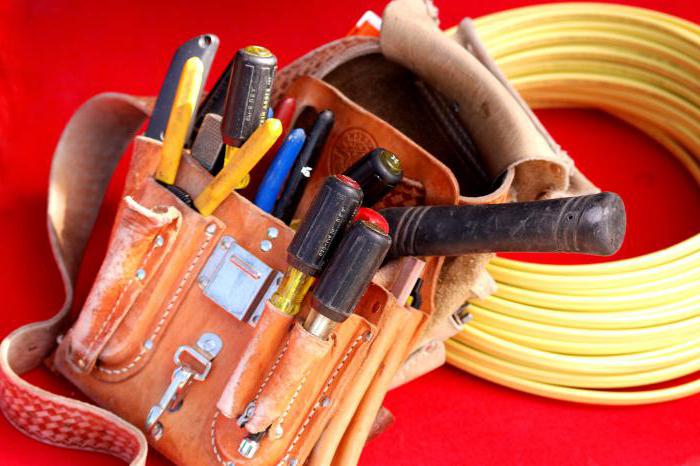

Необходимые материалы и инструменты

Прежде чем соединить две лампочки на двойной выключатель, нужно подобрать все требуемые инструменты и материалы. Купить их можно в любом специализированном магазине по сравнительно небольшой цене. Это даёт возможность выполнять установку выключателя даже людям с небольшими финансовыми возможностями.

Для работы понадобятся такие предметы:

Для того чтобы в процессе работы не возникало никаких трудностей, необходимо использовать только качественные материалы и рабочие инструменты. Кроме этого, не следует забывать о правилах безопасности при работе с электричеством. Чтобы избежать каких-либо неприятностей, необходимо все используемые инструменты оснастить изолированными ручками.

Пошаговое подключение

В большинстве случаев профессиональные электрики советуют устанавливать двойной выключатель со скрытой проводкой. Это позволит не только предотвратить случайный контакт человека с кабелем, но и сохранить привлекательный внешний вид интерьера.

Порядок действий:

Для того чтобы в процессе установки двухклавишного выключателя не возникало никаких непредвиденных ситуаций, необходимо стараться соблюдать основные меры предосторожности. Они помогут избежать каких-либо травм и снизят вероятность поломки устройства.

Основные правила безопасности:

Таким образом, установить двухклавишный выключатель сможет практически каждый желающий. А при условии соблюдения советов профессионалов и правил техники безопасности все пройдет быстро и гладко.

В жилых и подсобных помещениях всегда должен быть свет. Для освещения используется группа лампочек, удобство их использования напрямую зависит от наличия подходящего выключателя. Они бывают одинарными, двойными и тройными, но наиболее популярен – двойной.

Двухклавишный выключатель

Прибор состоит из таких элементов:

Пластмассовый корпус.
Одной входной и двух выходных клемм.
Две клавиши.
В некоторых видах – индикатор света.

Принцип работы

Прибора, с помощью отдельных его клавиш можно подавать и прерывать ток, идущий непосредственно к осветительным приборам.

Преимущества и недостатки

С помощью разных клавиш можно включать и выключать определённые группы ламп.
Экономия кабеля при монтаже (нужен один), ведь установка двух одинарных выключателей требует прокладку отдельных.
Если он устанавливается для с большим количеством лампочек, им можно включать только их часть (регулировка света), а это экономит электричество.
Используется в помещениях с повышенной влажностью.
Не требует особого ухода.
Простота монтажа.

Нюанс: корпус изготовляется из прочной пластмассы, но может лопаться от сильного физического воздействия.

Как подключить своими руками?

Перед началом проведения работ необходимо ознакомиться со схемой, и подготовить необходимые инструменты, иначе процесс займёт много времени и усилий. Учитывая все нюансы – подключение под силу обычному пользователю, а не профессиональному электрику.

Необходимые инструменты:

Выключатель и пластмассовая форма (стакан).
Отвёртка фигурная и индикаторная.
Обжимные наконечники и специальный инструмент (обжим).
Строительный нож.

Пошаговый процесс подключения:

Первоначально отключается электропитание по всему дому или квартире, посредством рубильника в щитовом блоке.
Разбирается выключатель: аккуратно снимаются клавиши и корпус, чтобы был доступ к клеммникам.
В подходящее отверстие в стене монтируется специальная пластиковая форма, которая защищает весь механизм от различных нежелательных факторов. Через отверстие в корпусе пропускается трёхжильный кабель.
Края этих жил необходимо очистить от изоляции. С помощью ножа обрезается примерно 1-1.5см, главное не повредить медную или алюминиевую основу.
На края жил надеваются обжимные наконечники и вставляются в специальный обжим (прижимаются). Это способствует их защите в процессе зажима болтовым соединением в выключателе.
Из трёх проводов необходимо вычислить фазный. Для этого помещение подключается к току, а конец индикаторной отвёртки поочередно прислоняется к оголённым наконечникам. Если диод в средине пластиковой прозрачной отвёртки загорелся – это фаза. После обнаружения нужного провода – помещение снова обесточивается.
Конец входной фазы помещается в отверстие выключателя и зажимается отвёрткой. Как правило, оно находится вверху и изготовителями помечается значком «L».
Концы двух других проводов помещаются в клеммы, которые расположены внизу.
Когда провода закреплены и проверены – корпус и основу необходимо совместить воедино и поместить в пластмассовую основу в стене и закрепить (поочерёдно закручивать боковые болтики, которые расширяют металлические лепестки). Присоединяются две клавиши (крышки).
Далее рубильником в щитовом блоке возобновляется поставка электроэнергии по всему дому, после проверяется работоспособность и правильное его функционирование.

Техника безопасности

Работа по подключению электроприбора производится только при полном обесточивании помещения. Пренебрежение этим условием грозит поражением тела током, ожогами рук или летальным исходом.

Все применяемые инструменты должны быть с элементами изоляции (пластмассовые ручки, корпус). Для полной защиты человека – желательно надевать на руки специальные перчатки и ходить в резиновой обуви (материалы – диэлектрики).

Схема подключения к двум группам лампочек

Для расхождения потоков электричества в помещении должна находиться вмонтированная в стену – это ключевой элемент. Первоначально в неё заводится двухжильный кабель со щитового блока (один провод подключён к фазе, а второй к нулю).
От каждой группы осветительных приборов, также прокладывается двухжильный кабель к коробке. В кабеле находятся два провода с разной по цвету изоляцией (например, красный «ноль» и синий «фаза»).
Три красных провода соединяются воедино методом скрутки или на клеммы. Они служат как неразрывное основание, подключённое ко всем лампочкам или иным приборам.
Фазный центральный провод, идущий от «щитовой», является входящим (основной) и подводится непосредственно к выключателю к нужной клемме. Синие провода от разных групп лампочек не соединяются вместе, а проходят отдельными жилами к выходным клеммам выключателя.

В общей сложности в коробке должны получиться следующие элементы:

1 основной фазный провод.
1 выход для первой лампочки или группы.
1 выход ко второй группе.
1 провод «ноль» совмещённый со всеми лампочками (скрутка).

Учитывая все нюансы подключения по схеме заметно, что ключевую роль в процессе включения и отключения групп лампочек от электропитания имеет именно фазный провод. Нулевой – служит дополнением.

Рекомендация: Производя скручивание жил воедино – их концы необходимо тщательно очищать от изоляции и не менее чем длинной в 4-5см. Зажимать провода желательно плоскогубцами таким образом, чтобы получилась плетёнка (косичка). Оголённый участок необходимо обмотать изоляцией или надеть защитный колпачок.

Совет: для уменьшения растрат на проводимость проводов от коробки к выключателю можно использовать один трёхжильный, жилы в котором служат распределителями фазы.

Схема подключения к одной лампочке

Этот метод намного проще в подключении необходимого осветительного прибора и практически схож с предыдущим вариантом. На примере он выглядит следующим образом:

От «щитка» к распределительной коробке подводится двухжильный кабель.
Идентичный кабель проводится от лампочки.
Провода с нулевым показателем соединяются вместе и изолируются.
Основной фазный провод присоединяется к надлежащему входу выключателя (клеммник «L»), а выходной к одной из двух нижних клемм.

В этом случаи одна из кнопок двухкнопочного выключателя – бездейственна.

Подключение выключателя с индикатором света

Некоторые выключатели имеют в нижней части прозрачные окошка, возле которых располагается светодиод. Он предназначен для видимости выключателя в комнате в ночное время и видимости его работы от основной системы поставки электричества.

Процесс подключения

От диода отходит два тоненьких провода для связки с основными силовыми жилами.
Один отвод необходимо совместить с основной фазовой жилой и закрепить в клеммнике.
Второй отвод может прикрепляться к любой отводной фазе.
После этого – нижняя часть клавиш прибора будет отсвечиваться, что означает о полной функциональности выключателя.

Схема подключения двухклавишного выключателя

Нельзя проводить подключение бытового прибора при включенной сети электропитания.
Все работы должны проходить с исправными инструментами.
Выключатель в полной сборке должен быть качественным.
Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Вывод

Самым выгодным вариантом для помещения является установка двухклавишного выключателя, ведь с его помощью можно включать свет в необходимом количестве (регулировка яркости) и в соответствующих комнатах. Главное установить выключатель правильно придерживаясь техники безопасности, и он прослужит много лет, без дополнительного вмешательства или ремонта.

Нередко при монтаже электрических сетей освещения бытовых и промышленных помещений возникает необходимость управления несколькими приборами из одной точки. Реализовать данную задумку можно, подключив двойной выключатель на две лампочки.

Для чего надо подключать двойной выключатель на две лампочки

Помимо удобства, один двойной выключатель обладает большей привлекательностью, чем наличие нескольких

Основной причиной использования двойного выключателя является оптимизация использования электрооборудования, подключённого к одной цепи.

Самым ярким примером оптимизированного контура является стандартная организация освещения раздельного санузла, при которой со стороны коридора устанавливается один двухклавишный выключатель. В результате освещением в туалете управляет одна клавиша, а в ванной комнате - другая.

Наличие такого выключателя позволяет одним движением руки одновременно совершить два действия - включить освещение в одной комнате и погасить в соседней. Во избежание путаницы устанавливать выключатель рекомендуется в простенке. В таком случае клавиша будет располагаться со стороны нужного электроприбора.

Установка выключателя общего типа на два помещения целесообразна, если они находятся рядом. Для комнат, расположенных на расстоянии друг от друга, рекомендуется использовать отдельные установки.

Также они могут быть использованы и в случае монтажа осветительного прибора с более, чем одной лампочкой. Раздельное управление в данном случае значительно расширяет функционал светильника и позволяет контролировать интенсивность его горения. Так, включение лишь одной лампочки позволяет создать атмосферу отдыха, а сразу нескольких - рабочую.

Схема подключения

Основных схем подключения общего выключателя две - для старых и новых домов.

Для системы типа TN-С

Наиболее часто встречается в старых домах. В таком случае опытные электрики предпочитают использовать двухжильные провода, отправляя ноль через распределительную коробку прямо к последовательно подключённым лампам, а фазу - на входную клемму выключателя. Выход при этом делается двойным: с каждой из клемм фазная жила уходит к отдельной лампе. Такой способ подключения позволяет задействовать как одну, так и две лампочки сразу, нажав на соответствующее количество клавиш.

Если же осветительные приборы располагаются в разных комнатах, то при помощи одного и того же выключателя можно включать свет в каждой из них по отдельности или в обеих сразу.

Неоспоримым преимуществом такого способа является возможность корректировать интенсивность освещения в комнате

Для системы заемления другого типа

Что касается новостроек, то в них применяются другие системы, например, TN-S. Отличительной особенностью такой схемы является необходимость использования трёхжильного провода, в котором третья будет «землёй». Как и нулевая, заземляющая жила отправляется в распределительную коробку, соединяется с проводами ламп и подключается к соответствующим металлическим деталям. Если в блоке с выключателем находится и розетка, то замедляющий провод подсоединяется по-другому - от щитка к распределительному коробу, а оттуда - к самой розетке.

Эта схема требует использование трёхжильного провода

Необходимые инструменты и материалы

Залогом успешной оптимизации системы освещения является не только чёткое понимание работы электрооборудования, но и наличие необходимого инструментария. Как правило, для установки общего выключателя для двух лампочек требуется наличие:

отвёрток (крестовой и с прямым шпицем);
монтажного ножа;
строительного уровня;
пассатижей;
бокорезов;
молотка и зубила, циркулярки, штробореза или другого инструмента для создания отверстий в стене.

Из материалов понадобится:

выключатель;
монтажная коробка;
электропровода с сечением не менее 1,5 мм²;
винтовые затяжки или клеммники;
изолента.

Как подключить двойной выключатель на две лампочки - пошаговая инструкция

Как показывает практика, последовательность действий при монтаже коммутационного устройства у разных мастеров может быть разной, однако наиболее правильным многие специалисты считают следующий порядок действий.

В некоторых случаях штробление стен можно пропустить

Необходимо штробление, обустройство мест установки распредкоробок и подрозетников, установка дополнительного автоматического выключателя в электрощиток (опционально).

Пропускать этап штробления следует только в том случае, если в помещении уже проложена новая проводка с медными жилами нужного сечения (для осветительной группы подходит стандартный провод ВВГнг 1,5 мм², если же подключаются и розетки, то диаметр сечения следует брать побольше - 2,5 мм²).

Выбивать штробы можно любым удобным способом - циркуляркой, перфоратором и даже вручную, однако для вырезания ровных канавок нужно использовать специнструмент - штроборез с пылесосом.

По окончании штробления стен канавки необходимо заделать алебастром или строительной смесью, после можно приступать к штукатурке и декоративной отделке стен. В деревянных домах скрытый способ проводки не применяется - провода прокладываются с наружной стороны на специальные изоляторы, а вместо внутренних выключателей устанавливаются накладные. При этом принцип подключения остаётся неизменным.

Провод от щитка идёт к нулям подключаемых ламп, а фаза - к выключателю

В камере, где происходит соединение и разводка жил. Нулевой провод от щитка скрутить с нулями подключаемых ламп, а фазу направить к выключателю (каждая выходная фаза идёт к «собственной» лампе). Если провод трехжильный, то третью - заземляющую - жилу нужно скрутить аналогично нулевой.

Наиболее распространёнными способами соединения проводов являются соединение клеммниками и скрутка с последующей изоляцией. Пайка применяется крайне редко.

Установка люстры или любого другого светильника - довольно простое мероприятие

Способ установки светильника зависит от его типа, готовности проводки и наличия основы для монтажа. Легче всего менять оборудование, когда провод выведен прямо в место установки - например, в центр комнаты.

Чтобы установить люстру, необходимо подвесить сам прибор на специальный крюк или кронштейн и правильно подсоединить провода (в случае, если потолок выполнен в виде подвесной конструкции, то для монтажа люстры потребуется установка дополнительного крепежа или закладных).

Крайне важно подключать фазные провода поочерёдно, подключая каждый к своей лампе, нулевые жилы также нужно раскидать по разным лампам, в противном случае обе лампочки будут выключаться одновременно. В случае подключения раздельных ламп в разных помещениях принцип остаётся тем же, меняется только способ протяжки проводов от распределительной коробки - их нужно направить в разные стороны.

Монтаж выключателя - один из самых опасных и сложных этапов подключения

Типов размещения монтажа два - в подрозетник или сразу в стену, зафиксировав устройство винтовым соединением или лапками. Подключается такой выключатель всегда только к фазной жиле от распределительной коробки, куда он попадает от щитка. Жилу необходимо вставить в клемму «фаза L». К лампам фазные жилы идут от выходящих контактов «L1» и «L2».

Если в осветительном приборе более двух ламп, то подключение производится по группам (равнозначным или неравнозначным), и тогда провод с L1-контакта направляется к одной, а с L2-контакта - ко второй группе.

Условное разделение ламп на группы производится в зависимости от желаемой степени освещения комнаты. Так, если нужны два режима интенсивности, то к одной лампе рекомендуется подвести первую жилу, а к оставшимся - вторую. Для достижения максимального уровня яркости будет достаточно нажать обе клавиши.

Что может пойти не так?

Для успешного подключения общего выключателя необходимо придерживаться нескольких простых правил, позволяющих сделать систему максимально надёжной и безопасной во избежание пожара и короткого замыкания:

Все работы по подключению оборудования в распределительном щитке должны проводить квалифицированные электрики, самостоятельно вмешиваться в систему безопасности, расположенную на площадке, категорически не рекомендуется.
Производить любые действия с электрическими установками и приборами следует только после отключения электроэнергии на общеквартирном щитке. Перед каждой операцией с проводами необходимо убедиться, что электрический контур обесточен.
Если вместо обычного двухклавишного выключателя планируется установка устройства бесконтактного типа или прибора с диммером, необходимо изучить схему, так как принцип их монтажа может иметь ряд специфических нюансов.

Таким образом, подключить двухклавишный выключатель на две лампочки совсем несложно, особенно при наличии соответствующих профессиональных навыков. Однако если опыта работы с электрическим оборудованием нет, работу лучше доверить специалистам.

Двухклавишный выключатель – это не просто удобный способ выбора уровня освещенности квартиры, он играет важную роль в обеспечении энергосбережения.

По принципу управления выключатели бывают как с классическими клавишами, нажатие на которые происходит сверху вниз и наоборот, так и с сенсорными кнопками. Кроме того, есть бесконтактные устройства.

Конструкция представляет собой гибрид двух одноклавишных выключателей с единой системой подвода кабелей и одним корпусом вместо двух.

В стесненных условиях малогабаритной квартиры двухклавишный выключатель просто незаменим, ведь далеко не всегда имеется свободный участок стены для того, чтобы поставить несколько устройств рядом.
Может объединять две любые группы освещения. Кабель обеих групп может приходить как с одного осветительного прибора, так и с разных, например с торшера и люстры.
Наряду с одинарными выключателями выполняется и в классическом, и в проходном варианте, что удобно при наличии в помещениях длинного коридора, требующего возможности включения и выключения света в разных его концах.
Может выполняться во влагозащищенном варианте, а также с уровнем защиты IP, что дает преимущества при размещении его на улице, например на крыльце частного дома. Одна группа освещения, которой он управляет, в данном случае отвечает, например, за свет над входной дверью, а вторая – за наружное освещение на приусадебном участке.
Несмотря на то что двухкнопочный выключатель немного дороже одинарного, его установка выгоднее, так как нет необходимости покупать два устройства и оплачивать двойной монтаж.

Устройство выключателя с двумя клавишами

Двухклавишный выключатель отличается только одним – к клеммам подключается 2 отходящих к светильникам кабеля вместо одного, причем фаза с распределительной коробки приходит на контакт одна, как и в случае с одноклавишным выключателем.

Данный процесс считается простым, так как для его выполнения понадобятся только пассатижи, которыми вы будете снимать резиновую оплетку с провода, то есть тем самым зачищать его для дальнейших манипуляций. Для того чтобы определить, какая группа освещения будет включаться от каждого кабеля, и не перепутать состав лампочек в одной комбинации, коробку с клавишами следует устанавливать в рабочее положение лишь после временной подачи напряжения на двухклавишный выключатель и тестирования его работоспособности.

Схема подключения на две лампочки

Схема подключения двухклавишного выключателя предельно проста и при соблюдении требований техники безопасности и наличии минимальных инструментов и расходных материалов может быть выполнена не только профессионалом, но и любым человеком. Фазная жила от щитка источника электроснабжения через распределительную коробку подходит к клеммам на выключателе.

Внутри самого устройства имеются провода, ведущие к отводящим клеммам, распределяющие питание на две составляющие, каждая из которых образует отдельную электрическую цепь, замыкающуюся или размыкающуюся одной из клавиш выключателя. К отводящим клеммам подключаются два кабеля, каждый из которых путем скрытой или открытой прокладки в стене или перекрытии подходит к осветительному прибору либо к двум разным приборам.

Этот прибор должен иметь в своей конструкции внутреннюю распределительную клеммную коробку для питания разных лампочек, к которой и подключаются кабели, приходящие от двухклавишного аппарата. Таким образом, на примере светильника с двумя лампочками при правильном подключении путем нажатия на одну клавишу будет зажигаться первая лампочка, на другую – вторая. Обе же нажатые клавиши замыкают цепь на двух проводах, и зажигаются сразу 2 лампочки. Нулевой кабель отходит непосредственно от распаечной коробки к осветительному прибору, обеспечивая заземление.

Монтаж электрических проводов

Установка двухклавишного выключателя проводится следующими этапами:

Главное правило электромонтажных работ – все манипуляции производить исключительно при отключенном напряжении во избежание последствий в случае короткого замыкания или контакта человека с оголенными проводами. При работе всегда необходимо использовать отвертки, плоскогубцы, кусачки и прочие инструменты только с диэлектрическими рукоятками для предотвращения поражения электрическим током. Работы рекомендуется производить в резиновых перчатках.
Как установить двойной выключатель света: прежде всего необходимо выбрать наиболее комфортное для эксплуатации место врезки выключателя в стену, после чего при помощи сверла-коронки сделать углубление в стене, достаточное для устройства пластиковой коробки под выключатель. Потом к коробке подводятся провода с запасом по длине для того, чтобы произвести надежное соединение.
Желательно заранее определить положение клемм на самом выключателе, чтобы фазная жила и проводник PE, обеспечивающий бесперебойную работу заземления устройства, а также места заземления находились в нужных зонах коробки. Для возможности протяжки кабелей после подключения устройства рекомендуется все прокладки выполнять в гофре диаметром минимум вдвое больше сечения кабелей в изоляции. Особое внимание следует уделить заземлению устройства.
Как подключить двухклавишный выключатель света: выпуски кабелей зачищаются от изоляции на концах, а в случае, если провод многожильный, из его оголенных концов устраивается скрутка. Рекомендуется пользоваться проводами с медными сердечниками, обладающими минимальным сопротивлением. Не забудьте подключить проводник PE. Потом при помощи встроенного двухконтактного клеммного устройства внутри выключателя подсоединить фазные и нулевые кабели.

Следует внимательно отнестись к схеме подключения, заранее нарисовать ее на бумаге или ознакомиться с готовой в инструкции по подключению и установке выключателя, на задней стороне устройства, если таковая там изображена. Стараться не допускать образования длинного оголенного участка после подключения кабелей к клеммам выключателя, а в случае обнаружения таковых отключить провод и подрезать его, чтобы при повторном подключении длина оголенного участка была минимальной.
Важно будет отследить всю трассу кабельной линии от щитка с автоматом до распределительной коробки, потом до выключателя и до осветительного прибора. Кабель на всей длине должен иметь одинаковое сечение, количество и тип жил. В противном случае участок провода с другими характеристиками следует заменить, так как последствия его эксплуатации могут быть непредсказуемыми. Участки цепи от соединения до соединения желательно выполнять цельным куском провода без соединений по длине.
Потом следует подать напряжение и аккуратно, соблюдая технику безопасности, протестировать выключенное устройство. При выполнении данного этапа работ рекомендуется использовать защитные очки, предотвращающие возможное попадание искр в глаза в случае возникновения короткого замыкания, которое может произойти при неправильном выборе питающих кабелей и подключении фазного кабеля на место заземляющего. В этом случае нужно как можно скорее повторно отключить напряжение, если не сработал автомат в щитке, и перебрать схему, подключив кабели в правильном порядке.
Перед выполнением подключения непрофессионалами лучше всего обратиться к специальной литературе и изучить особенности типов жил в составе кабеля, так как каждая из них имеет свой цвет согласно выполняемой функции. При этом клеммы всегда устроены таким образом, что подводящий кабель вводится с одной стороны выключателя, а отходящий – с противоположной.
Прижать выключатель с кабелями в коробку и расклинить при помощи специальных винтов в теле устройства. Если выпуски проводов оказались слишком длинными и мешают, перегибать их не стоит, так как это может привести к повреждению и даже перегоранию кабелей во время эксплуатации. Самое лучшее здесь – это отсоединить провода, подрезать их, заново зачистить от изоляции и подключить. Данные винты выполняются в скрытом варианте, поэтому необходимо снять пластиковые наконечники клавиш выключателя, держащиеся на защелках.
Если попытки снять наконечники клавиш не дают желаемого результата, лучше для предотвращения поломки устройства изучить инструкцию по монтажу. После демонтажа наконечников клавиш отчетливо видны 2 винта, которые расположены по бокам от клавиш и затягивание которых надежно фиксирует устройство в стене. После расклинивания устройства и проверки его неподвижности в коробке наконечники клавиш устанавливаются на место. Двухклавишный выключатель готов к работе.

Первые часы после начала эксплуатации во избежание неприятных последствий рекомендуется следить за нагревом автомата, отвечающим за подключенный осветительный прибор, и, если он перегревается, принять меры по его замене.

Важно, чтобы соединения в нужной последовательности были произведены не только внутри устройства, но и в распределительной коробке и в самом осветительном приборе, так как все звенья электрической цепи неразрывно связаны друг с другом.

Соединение всех кабелей должно выполняться только после тщательной зачистки концов от изоляции, скрутка двух проводов должна быть аккуратной, равномерной и тугой, а изоляция закрывать все металлические части проводов. Недопустимо, чтобы оголенные концы проводов даже со временем могли коснуться друг друга. Это неминуемо приведет к короткому замыканию и необходимости менять провод, что проблематично сделать в условиях выполненных ремонтно-отделочных работ.

Несмотря на относительную простоту монтажа и подключения выключателя, все работы лучше производить с привлечением профессионального электрика, это гарантирует безопасное и продолжительное функционирование устройства. Нельзя использовать для подключения старые, поврежденные, перегнутые провода. Если даже на новом проводе обнаруживается повреждение изоляции, то желательно не применять в цепи этот участок.

Освещение и источники света сейчас развиваются очень большими темпами. Инженерные решения соединяются с дизайнерскими и на выходе получаются очень интересные продукты. Изменения коснулись и обычных выключателей света. Довольно распространённым их видом, который используется во многих квартирах, является выключатель с двумя клавишами. Как подключить его правильно и в соответствии с требуемым функционалом по освещению? Ответ на этот вопрос будет рассмотрен в статье.

Преимущества выключателя с двумя клавишами

Несмотря на свою простоту, такой прибор может разделять рабочие зоны в квартире при помощи освещения. Выключатель света с двумя клавишами позволяет избежать установки отдельных кнопок для каждой области, что является хорошим дизайнерским решением.

Стоит отметить, что подключение электрических объектов к такому выключателю само по себе простое, и не требует каких-либо специальных строительных знаний. Всё, что необходимо, это наличие стандартного инструмента, желания и следование инструкции, описанной в этой статье.

Варианты использования двухклавишного выключателя

Как было отмечено выше, такие устройства могут контролировать освещение сразу же двух групп световых приборов. В зависимости от этого можно продумать различные варианты по освещению квартиры:

Для экономии электроэнергии люстру можно использовать не на всю мощность, а лишь включать несколько лампочек при необходимости.
Управление двумя светильниками посредством одного выключателя теперь стало возможным.
Контролирование освещения в разных комнатах из одного места не вызовет трудностей.
Исполнение особенных пожеланий - перед посещением ванной комнаты можно включить свет с помощью выключателя в определённой комнате.

Как видно, характеристики выключателей с двумя клавишами способны значительно упростить и усовершенствовать контроль за освещением. Тем не менее, будущие источники освещения и их схему перед монтажом следует тщательным образом спланировать и даже пометить основные моменты на бумаге.

Планирование будущего освещения

Перед тем как установить выключатель, нужно учесть очень много особенностей: нюансы квартиры, особенные идеи для будущего освещения, места планируемого расположения источников света, положение самого выключателя, местонахождение распределительного щитка для питания сети.

При планировании освещения создаётся трассировка, в которой видны места прокладки кабеля. При этом учитываются различные препятствия, такие как окна, отопительные трубы, различные крепления в стенах.

Стоит помнить и о кабелях, которые идут к другим потребителям электроэнергии в квартире. При разработке схемы монтажа и перед тем как установить выключатель, нужно подобрать подходящее сечение провода, в зависимости от планируемой нагрузки электрической сети. Материал изоляции тоже должен быть подобран с учётом всех особенностей стены и её материала. Ни в коем случае не используйте самопальную проводку, которая не соответствует принятым нормам. Она является очень опасной в эксплуатации и может стать причиной возгорания.

Подготовительные работы для установки выключателя с двумя клавишами

Монтаж выключателя следует начать с подготовительных работ. Первым делом нужно определиться с проводами: какой из них фаза, а какой - ноль. Такую процедуру лучше всего проводить специальным индикатором. У профессиональных электриков в таком качестве выступает особенная отвёртка с лампочкой в ручке. Она понадобится при многих электрических работах, поэтому её нужно будет приобрести. Для определения фазы необходимо прикоснуться металлической частью индикатора к обоим проводам. На котором загорится лампочка в отвёртке, тот и будет фазой. Чтобы в дальнейшем не запутаться, провода следует пометить каким-нибудь образом.

При следует озаботиться обесточиванием проводки, которая выходит из потолка. После обеспечения маркировки потолочных проводов и можно начать выполнять монтаж выключателя с двумя клавишами. Но перед этим стоит приготовить соединительные элементы и электроизоляцию, которые представлены следующими разновидностями:

винтовой зажим;
изоляционная лента либо колпачок из силикона.

Набор инструментов для подключения выключателя

Для верного подключения ламп в люстре нужно очень внимательно ознакомиться со схемой устройства. В дальнейшем это позволит оперативно устранить любую поломку в процессе пользования осветительным прибором. Для успешного и безопасного проведения работ по подключению любого выключателя необходимо подготовить следующий инструмент:

набор различных отвёрток;
нож либо другой инструмент, подходящий для зачистки проводов;
пассатижи с бокорезом.

Это стандартный Он может расширяться в зависимости от условий и степени подготовки места, а также от того, какой будет использован выключатель с двумя клавишами. Как подключить его и с чего начать подключение, рассмотрено ниже. Прежде всего нужно подготовить провода.

Подготовка электрических проводов

Подготовка проводов различается в зависимости от разновидностей электрических устройств, которые необходимо подключить к выключателю. Если монтируется люстра с несколькими лапочками, от которых исходит по паре проводов, то подключение может производиться в зависмости от желаний хозяина квартиры.

В современных осветительных приборах подготовка проводов, как правило, уже произведена на заводе-изготовителе по стандартной схеме соединения. При необходимости внесения корректировок в комбинации подключения лампочек придётся заняться разборкой люстры.

Обычно в установочном коробе находится три провода. Оптимальная их длина должна составлять около ста миллиметров. Концы проводов нужно зачистить на расстояние около сантиметра.

Если подключается модульный выключатель люстры, который в своей конструкции имеет две отдельные клавиши, нужно подумать о питании обеих его частей. Для этого производят перемычку из провода, которая соединяет две части электрического устройства.

Подготовительный этап работ по монтажу выключателя

Главным правилом проведения работ является верно составленная схема выключателя с двумя клавишами и способ его подключения к электрическому устройству. Нулевой провод всегда подключается напрямую к прибору освещения, а фаза - через разрыватель электроцепи. Для закрепления устройства в стене необходимо перфоратором выдолбить гнездо диаметром примерно восемьдесят миллиметров. Затем выключается электропитание при помощи рубильника в щитовой. После этого нужно проверить индикатором отсутствие электричества на проводах, что является главным требованием для собственной безопасности.

В стену закрепляется подрозетник, в котором имеются отверстия. Через них пропускаются провода, которые затем с помощью кусачек укорачиваются до десяти сантиметров по длине. Концы проводов зачищаются на расстояние одного сантиметра. Если до этого фаза была не определена и помечена, нужно это сделать на данном этапе. Для этого опять включается электричество, с помощью индикатора определяется фаза, помечается, и электропитание опять выключается.

Основной этап работ

Далее начинается основной этап работ - когда выключатель клавишный непосредственно подключается к осветительному прибору. Электрический провод, помеченный заранее как фаза, подключается к клемме выключателя с буквой "L". Оставшиеся провода вставляются в гнёзда для крепления со стрелками. В стандартной схеме фаза обозначается жилой белого цвета, ноль и заземление - соответственно, жёлтым и синим цветом. Для распределения подключения разных лампочек по обоим клавишам нужно будет почередовать подключение проводов в клеммах со стрелками.

По окончании основного этапа работ подаётся электроэнергия и происходит проверка соответствия клавиш выключателя группам осветительных приборов. Если что-то работает не так, как задумано, либо не работает вообще, нужно опять разобрать всю систему и проверить соответствие проводов конкретным световым приборам и правильность их подключения к выключателям.

в монтажном коробе

В монтажный короб обычно проводится двойной провод из щитка распределения. При этом фаза помечается красным цветом, а ноль - синим. На каждую группу осветительных приборов из монтажного короба также прокладывается два провода. При этом нулевой провод каждой группы подсоединяется к нулевой жилке, идущей из распределительного щитка. Фазу же подсоединяют к проводу из трёх жил, идущему к выключателю. Следуя схеме две другие жилы нужно подключать к свободным концам проводов, которые подходят к световым приборам.

Для чего в выключателе разрывается фаза

Разрыв провода с фазой производится в первую очередь для удобства ремонта и замены перегоревших источников света. Для этой операции достаточно лишь отключить выключатель, а не вырубать питание во всём доме.

При путанице проводов и разрыве нулевого провода вместо фазы, стоя на полу или металлической лестнице, при прикосновении к части патрона, подключённого к фазе и проводящего электрический ток, можно получить электроудар. Поэтому, нужно особенное внимание уделять подготовительным операциям и внимательно монтировать выключатель с двумя клавишами. Как подключить его, уже известно и не должно вызывать особых проблем.

При проведении любых электрических работ, прежде всего, нужно помнить о технике безопасности и строго ей следовать. Следуя ей, можно усовершенствовать электрическую схему любого помещения и адаптировать освещение под конкретные задачи.

В заключение

Таким образом, в наше время освещение можно настроить под свои пожелания и под конкретный функционал. Это стало возможным, благодаря развитию различных электрических устройств и усовершенствованию старых наработок. Эта статья доказывает, что можно гибко контролировать свет, и на помощь в этом деле приходит выключатель с двумя клавишами. Как подключить его и максимально использовать, теперь известно. Дело осталось за малым - большим желанием изменить освещение в своей квартире или доме лучшим образом.
