Несмотря на очевидную для неспециалистов простоту, монтаж потолка Армстронг таит в себе множество проблем и нюансов сборки. Конструкция несущего каркаса была придумана разработчиками не в один день, в течение всего времени существования подвесного декора постоянно вносились изменения и дополнения, направленные на упрощение процесса монтажа. Поэтому, перед тем как монтировать потолок Армстронг, будет правильным детально разобраться в последовательности выполнения работ.
Устройство потолка Армстронг
Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.
Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:
- Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
- Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.
Устройство потолка приведено на схеме.
Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.
Элементы подвесного потолка армстронг
Основу конструкции потолка Армстронг составляют несколько базовых элементов:
- Направляющие профили Т-образного сечения из оцинкованной стали;
- Стартовые уголки, с которых начинается установка потолка Армстронг;

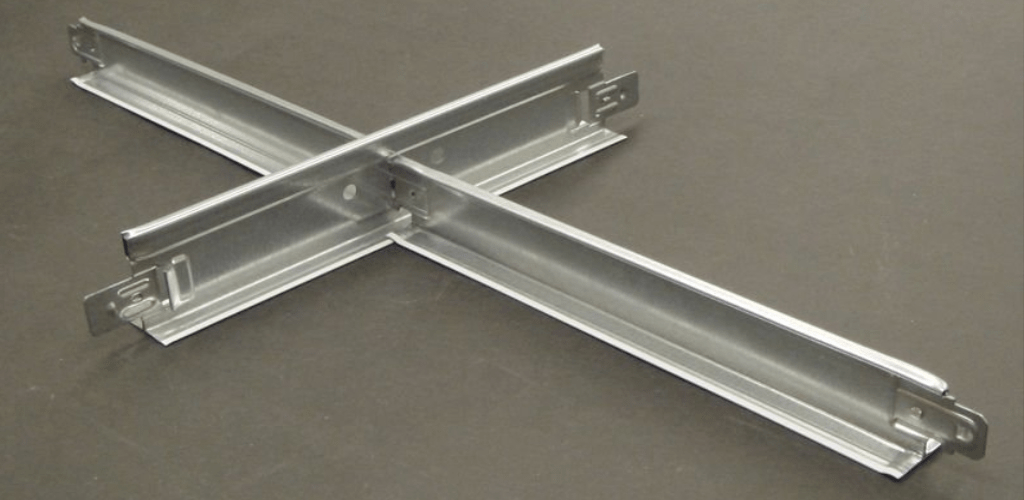

- Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
- Подвесы, дюбеля, замки и фиксаторы;
- Декоративные плиты 60х60 см.
Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.
К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.
При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.
Потолок Армстронг схема монтажа
Главной особенностью конструкции является то, что любые ошибки и недоделки обычно приводят к существенным потерям. Почему? Потому что не получится выполнить монтаж потолка Армстронг своими руками, вырезав необходимые детали из заготовок профиля, как в случае с каркасом под облицовку из гипсокартона.
По сути, это один большой конструктор, который нужно правильно собрать по технологии монтажа подвесного потолка Армстронг. Если что сломается – нужно будет покупать новый комплект или деталь. Будет полезным посмотреть вариант монтажа потолка Армстронг видео
Подготовка к сборке
Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника. Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда.
Обычно по результатам обмера получается ситуация, сходная с приведенной на схеме.
Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.
Особенности монтажа профиля
После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.
Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.
Как составляется схема монтажа и установки подвесов
Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.
В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.
Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.
Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.
Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.
Как монтируются подвесы
Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.
Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.
Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.
Сборка потолка Армстронг
После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.
В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.
Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.
После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.
Монтаж поперечин и панельного декора
Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.
Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.
Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.
Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

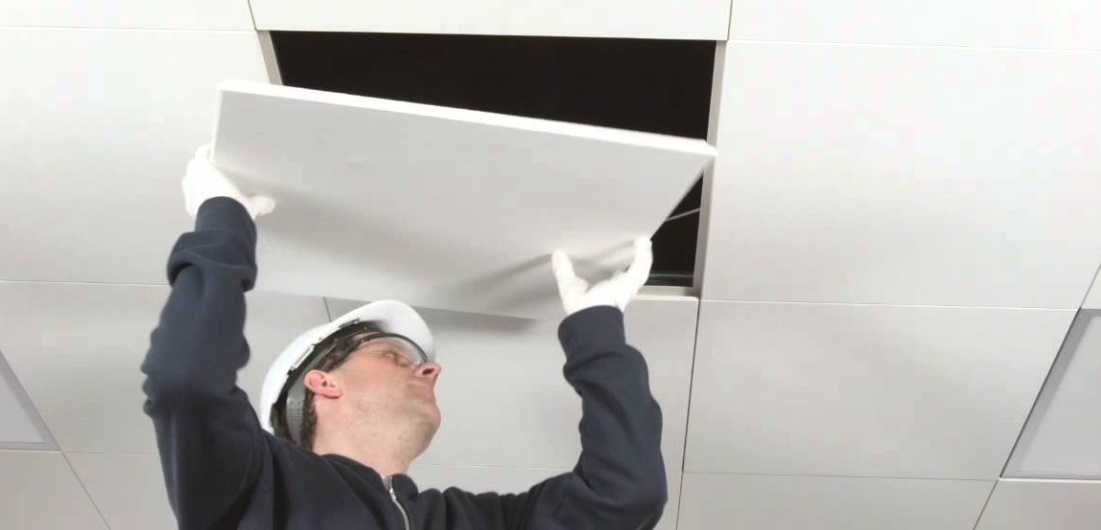

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.
Заключение
Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями. После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы. Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.
Подвесные потолки Армстронг получили огромное распространение из-за доступности, высоких эксплуатационных качествах (читайте также ), легкости установки, благодаря чему монтаж подвесного потолка Армстронг своими руками очень прост.
В случае повреждения, например, водой, панели потолка легко заменяются новыми. Подвесные потолки помогут преобразить любой интерьер, особенно если потолки ремонтируемых помещений имеют значительные косметические и геометрические недостатки. В данной статье мы подробно рассмотрим вопрос о том как монтировать подвесной потолок армстронг
Необходимый инструмент
Для осуществления монтажных работ своими руками нам понадобятся:
- Перфоратор или шуруповерт. Выбор этого инструмента зависит от материала стен и потолков.
- Отвертка крестовая
- Молоток
- Пассатижи
- Уровень
- Карандаш строительный
Необходимые материалы
- Панели потолочные размером 600 х 600 мм
- Профиль угловой
- Подвес двусоставной с зажимной пружиной
- Несущая рейка
- Рейка длинной 1.2 м
- Рейка длинной 0.6 м
- Дюбель гвоздь
Обратите внимание: перед началом монтажа необходимо составить схему монтажа подвесного потолка Армстронг с привязкой к конкретному помещению. Это поможет очень точно рассчитать количество необходимого материала, выбрать раскладку потолочных элементов
Установка подвесного потолка Армстронг
Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.
Подготовительные работы
Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.
Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.
Стоит так же подумать о выборе потолочной плиты. , как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.
Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.
Потолочная 3D панель 600х600
Сборка каркаса подвесного потолка
- Для начала необходимо разметить периметр помещения горизонтальной линией.
Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур. Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены. Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.
- После разметки приступаем к монтажу углового профиля . Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.
Важно: бывает, что монтаж необходимо осуществить по гипсокартонным стенам. В этом случае, на этапе монтажа стен, устанавливается закладной элемент из профиля. Однако зачастую о нем забывают. В данном случае крепеж углового профиля осуществляют не саморезами, а специальными анкерами «Бабочка».
- Далее производим монтаж несущих реек . Они имеет длину 3.7м. Если ваше помещение длиннее, то рейки легко скрепляются между собой при помощи замков, которые есть на самой рейке. Рейки располагают параллельно одной из стен с шагом, строго, 1.2м
Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.
- Параллельно монтажу несущих реек, производим монтаж подвесов . С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.
Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.
- После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра . Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
- Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
- Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
- Завершающим этапом становится закладка плит . Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.
Обратите внимание: если дизайн вашего помещения предполагает окраску плиты, то лучше сделать это до монтажа потолочных плит. В первых это изрядно облегчит вам задачу, во вторых вы не сможете случайно испачкать каркас.
Сегодня строительство, а в частности внутренняя отделка, развивается ударными темпами. Предлагаются различные виды внутренней отделки для стен, полов и потолков. Потолки типа «Армстронг» занимают свою нишу в этом сегменте. В основном назначении они применяются для отделки потолков в офисных и тому подобных зданиях и помещениях. Для квартир не рекомендуется использование этого отделочного материала, в связи с содержанием асбеста в плитах.
Если вы все же решили создать свой интерьер с помощью панелей типа «Армстронг», но у вас не хватает опыта, и вы не знаете с чего начать монтаж подвесного потолка «Армстронг» своими руками, то в этой статье постараемся описать весь ход выполнения работ: сначала до конца. Возможно, для кого-то здесь найдется несколько секретов и хитростей, которые пригодятся на практике в реальной жизни.
С чего начать?
Первым делом надо определить периметр и площадь, которая будет закрываться подвесным потолком. Для этого потолка идеальный уровень не обязателен. Бывает так, что идеальный уровень не вписывается в конструкцию или почеркивает неровности наших стен. Очень важна ровная плоскость, так как потолки типа «Армстронг» можно монтировать почти под любым углом (в пределах разумного конечно). После этого прикрепляем по периметру угловой профиль (или просто белый уголок).
Почему 120см? Каждая панель типа «Армстронг» имеет размер 60х60 см. Между Т-образными профилями должны уместится две такие панели. Сам профиль опирается своими краями на угловой профиль, а в центре крепится на подвес к потолку.
Подвесы эти регулируемые, что позволит выставить профиль на разной высоте. К потолку эти подвесы можно закрепить дюбель гвоздем с крючком вместо шляпки. Если потолок деревянный, то можно использовать и подручные средства, как на фото. Количество подвес подбирается исходя из провисания или через каждые 120-180 см.
На что нужно обратить внимание
Прежде, чем нарезать и вставлять Т-образный профиль, необходимо точно рассчитать, где будут находится панели, и какая будет подрезка. Бывает так, что подрезка может быть некрасивой или плохо смотреться, не вписываться в интерьер или портить его. Тогда надо поиграть со смещением панелей, что бы увеличить или уменьшить подрезку с разных сторон.
Между Т-образным профилем вставляется соединительный профиль длинной 120 см. под углом 90 градусов. Этот профиль вставляется в специальные пазы на Т-образном профиле, которые располагаются через 30 см. Соединительный профиль вставляется с определенной стороны (это важно). На концах соединительного профиля имеется система шип-паз. Если его не правильно вставить (не стой стороны), то соединительные профиля между собой не защелкнутся, и потолок не будет обладать нужной жесткостью, а в процессе эксплуатации или дальнейшего монтажа может развалиться. Соединительный профиль вставляется через промежутки в 120 см.
Все остальные пробелы заполняет соединительный профиль длинной 60см. Этот профиль соединяет середины 120-го профиля под углом в 90 градусов, и в результате получается решетка с ячейками в 60х60 см.
В эти ячейки аккуратно вставляются сами панели типа «Армстронг».
Подрезку лучше выполнять плотно т.е. без лишних зазоров. Это обеспечит небольшую жесткость и позволит не ошибиться с отрезом.
Исходя из всего перечисленного начиная монтаж подвесного потолка армстронг своими руками, важно правильно рассчитать все необходимые профиля . На это лучше потратить больше времени, но четко знать — сколько чего купить. Этот расчет поможет сэкономить ваше время и деньги.
В одной упаковке панелей типа «Армстронг» 12шт. Панели типа «Армстронг» можно окрасить в любой цвет при помощи акриловой краски с разведенным в ней красителем. Благодаря этому можно свободно фантазировать в разной цветовой гамме.
Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков. Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды. Однако ничего идеального не бывает. Потолок армстронг имеет как неоспоримые достоинства, так и существенные недостатки.
Чем хорош и чем плох армстронг
Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.
Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.
По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).
Как устроен армстронг
Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:
- Потолочная плита.
- Поперечный профиль длиной 600 мм.
- Несущий профиль длиной 3700 мм.
- Продольный профиль длиной 1200 мм.
- Подвес, где 5а – крючок; 5б – штанга.
- Периметральный (стеновой) профиль длиной 3000 мм.
- Крепежный узел в базовом потолке.
- Фрагмент потолочной плиты.
Пояснения к рисунку:
Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.
Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.
Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.
Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.
Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.
Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.
О самодельных плитах
Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.
Оборудование для потолка армстронг
Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.
Заводские плиты армстронг
Расчет армстронга
Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.
Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.
Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.
- По длине комнаты обрезанный ряд относится к дальней от входа стене.
- По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.
Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.
Нормы расхода материалов для помещений обычной конфигурации следующие:
Для помещений квадратных или с соотношением сторон 3/4:
- Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
- Подвес – 0,6 шт./кв. м потолка.
Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:
- Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,7 шт./кв. м потолка.
В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.
Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
Узлы подвески
Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.
Расчетная схема потолка армстронг
Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.
Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.
При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.
Монтаж каркаса потолка
Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.
Схема сборки потолка армстронг (увеличение – по клику)
Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.
После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.
Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.
Сборка потолка армстронг
Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.
В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.
Сегодня можно встретить очень часто. Эти подвесные системы очень популярны благодаря современному стилю. Монтаж подвесного потолка Армстронг очень простой и позволяют скрыть любые потолочные коммуникации.
Обычный подвесной потолок Армстронг технические характеристики имеет просто впечатляющие:
- Подавление шума до 39 дБ
- Светоотражение свыше 92 %
- Прогиб потолка всего 2 мм при температуре +32 град и влажности 90 %
К тому же материалы, из которых изготовлены потолочные пластины экологически чистые и не содержат формальдегидов и асбеста.
В помещении с уже выполненным ремонтом. По сравнению с потолками из гипсокартон Армстронг не нуждается в дополнительной отделке (шпаклевке, покраске, отделке обоями).
В них можно встроить любые виды осветительных приборов. Конструкция крепится к плитам перекрытия, однако благодаря своему малому весу не оказывает на них серьезной нагрузки.
Если вы решили использовать для отделки квартиры или загородного дома подвесной потолок типа Армстронг, то это замечательный вариант. Он придаст комнате современный стильный вид.
Простота сборки конструкции не отнимет у вас много времени, а так же позволит избежать пыли в помещении. Армстронг своими руками сможет практически любой, уважающий себя домашний мастер.
Расчет комплекта потолочной системы
Чтобы знать, как рассчитать подвесной потолок Армстронг надо нарисовать план помещения (вид сверху) и указать на нем точные размеры каждой стены. Для этого используйте измерительную рулетку. Для расчета потолка надо знать, что входит в комплект его поставки.
Комплектующие на Армстронг перечислены ниже:
- Декоративные потолочные плиты 600 мм х 600 мм х 15 мм
- Уголок пристенный (профиль ПУ 19 х 24)
- Профиль несущий тип Т 15 х 38 или Т 24 х 38
- Профиль поперечный тип Т 15 или Т 24
- Подвес универсальный (спица, пружина)
- Количество пристенного уголка равно периметру помещения. Крепится он к стене дюбель-гвоздями 6 х 40 мм с шагом 35-45 см.
- Несущий профиль для подвесного потолка Армстронг крепится на подвесах к существующему вдоль длинной стены. Расстояние между профилями рассчитывается таким образом, чтобы декоративная плита размером 600 х 600 мм ложилась на полочки двух соседних профилей.
- Когда монтируют потолок подвесной Армстронг, подвесы располагают с шагом 1 м по линии расположения несущих профилей. Линии необходимо нанести на план комнаты и указать точки крепления подвесов.
- Несущие профили и пристенный уголок соединяются между собой перемычками. Крепят их с шагом 600 мм.
Важно знать! Несущие профили надо размещать симметрично относительно продольной оси помещения.
Эти четыре простых правила, помогут вам легко рассчитать количество элементов для подвесной потолочной системы. Расчет подвесных потолков Армстронг закончен и можно приступать к следующей операции.
Разметка стен и потолка
Важно знать! Минимальная высота, на которую можно опустить потолок равна высоте встраиваемого светильника плюс 1 см (это технологический зазор).
При помощи лазерного или водного уровня определяют горизонтальную плоскость собираемого потолка. Для этого делают отметки по периметру и соединяют их малярной штукатурной лентой. Операция требует присутствие одного помощника.
После разметки стен размечают оси несущих профилей. Для упрощения работы на расстоянии 30 см или 60 см от самой длиной стены комнаты (в зависимости от того, как оси нанесены на чертеж) натягивают шнур параллельно стене. Края шнура привязывают к забитым в стены дюбелям. Это первая
Вторую ось натягивают перпендикулярно первой, отступив от угла расстояние согласно чертежу. От осей производится разметка остальных несущих профилей. На линиях с шагом 1 м отмечают точки монтажа универсальных подвесов.
Монтаж подвесного каркаса
Пристенный оцинкованный уголок подрезают по размерам. Концы профиля, которые стыкуют в углах, подрезают ножницами по металлу под углом 45 град. В уголке с шагом 30-40 см высверливают отверстия.
Уголковый профиль прикладывают к стене по линии разметки и карандашом делают метки для отверстий. Отверстия высверливают дрелью и сверлом по бетону (или в зависимости от материала из которого изготовлены стены). После того, как отверстия готовы, в них молотком забивают дюбеля. Пристенный угловой профиль крепят саморезами к стене.
По отметкам на осях несущих профилей дюбелями 6 х 40 мм производят крепление подвесов. Дрелью и сверлом по бетону подготавливают отверстие. Молотком забивают в него дюбель. Через петлю на одном конце подвеса завинчивают шуруповертом саморез. Если используются дюбель-гвозди, то гвоздь забивают молотком в дюбель.
Крепление подвесного потолка Армстронг к подвесам производится крючком в просечку на профиле. Конец профиля должен ложиться на полку пристенного уголка. Для того чтобы увеличить длину профилей, их стыкуют между собой.
Для этого можно применять готовые стыки или самодельные пластины, вырезанные из обрезков того же профиля. Профиль подрезают по размерам болгаркой или ножовкой по металлу. Высоту профиля регулируют универсальным подвесом. Для фиксации положения спиц подвеса установлена пружина. Она достаточно жесткая и способна выдержать большое усилие на растяжение. Это обеспечит надежное крепление конструкции с плитами перекрытия.

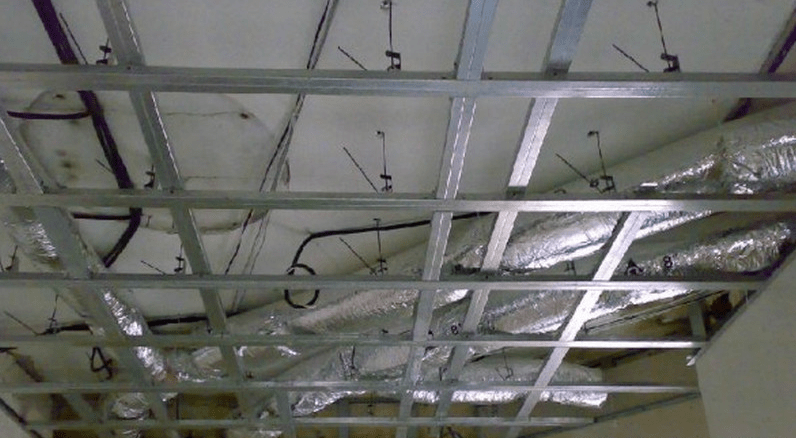

Для устройства перемычек и жесткости конструкции применяют поперечный профиль. В несущем профиле предусмотрены просечки для стыка, а на поперечном профиле крючки. Крюк и вырез (просечка) образуют при соединении надежный замок.
Важно помнить! Между несущим и поперечным профилем должен быть угол 90 град. Это условие проверяйте строительным уголком.
У стены крючок поперечного профиля можно срезать, чтобы он ложился на полку пристенного уголка. После сборки всех элементов каркаса можно переходить к монтажу проводки освещения.
Установка светильников
Перед началом выполнения работ убедитесь, что все электрические коммуникации (провода) не имеют оголенных концов и уложены в защитные гофрированные трубы.
Эта мера предосторожности исключит возможные поражения электрическим током и возникновения коротких замыканий проводки. Выполните разводку электрических проводов к местам расположения приборов освещения. В точках подключения светильников гофра разрезается, а провод выводят петлей.
Часто используют растровые светильники дневного света. Их размер 600 х 600 мм позволяет им точно ложиться на полки несущего и поперечного профиля. К тому же дневной свет замечательно рассеивается на всю территорию помещения благодаря большим зеркальным отражателям. Для освещения можно использовать точечные встраиваемые светильники. Для этого в декоративной потолочной панели аккуратно вырезают отверстие равное диаметру прибора освещения.
Точечные светильник для подвесного потолка Армстронг имеют пружины крепления. Их отжимают и устанавливают прибор в отверстие, после чего плавно отпускают. Пружины прижимают светильник к панели.
Монтаж потолочных панелей
Когда приборы освещения установлены и подключены, ячейки подвесного потолка заполняют декоративными панелями. При необходимости их подрезают по размеру, используя карандаш, линейку и строительный или канцелярский нож. Если применяются металлические панели, их подрезают болгаркой.
Монтаж подвесного потолка закончен. Визуально ознакомиться с процессом вам поможет видео по монтажу подвесных потолков типа
Армстронг представленное выше.
