- Как определить вязкость печатной краски?
- Как измерить вязкость лака или краски?
- Вискозиметр для флексографии и вязкость;
- Контроль вязкости краски?
Условие правильной работы с краской — поддержание требуемой вязкости. Её снижение уменьшает расход краски, толщину и механическую стойкость красочного слоя, насыщенность цвета, растекание.
Вязкость краски сказывается на её печатных свойствах: насыщенность цвета, контраст, равномерность наката краски, яркость.
Вязкость типографской краски (флексо) измеряется вискозиметром - воронкой ВЗ - 246 (ГОСТ 9070-75), который используется при нормальном давлении 0,1 МПа и температуре 20С.
Обычно воронки для флексографии применяют с диаметром сопла 4мм. Для измерения вязкости красок глубокой печати используют импортные аналоги: 2мм, DIN3, DIN4 мм. Это обусловлено тем, что краски для глубокой печати жидкие и вязкость печатной краски лежит в интервале 16 - 28 сек по ВЗ 4.

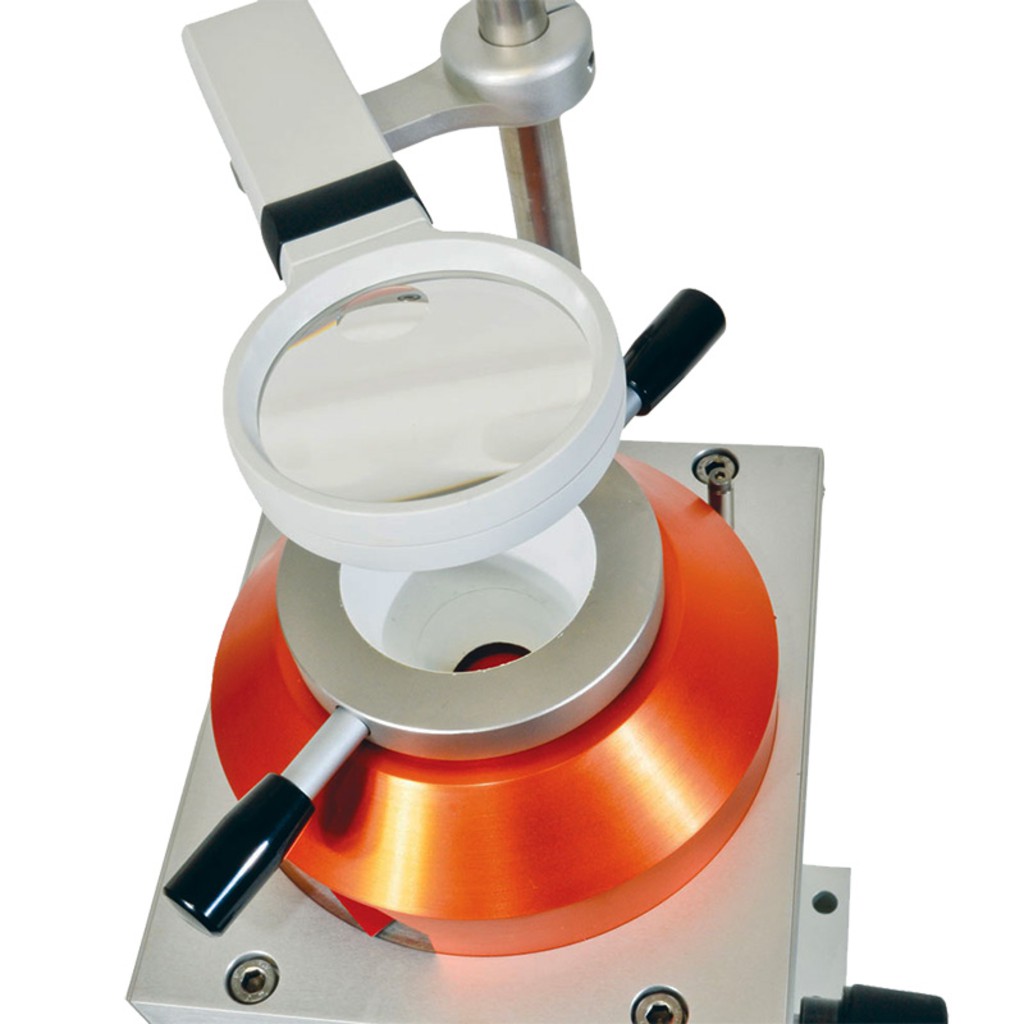

Данный вискозиметр состоит из воронки определенного объема и сопла определенного диаметра. Вискозиметр ВЗ - 246 измеряет условную (ньютоновскую) вязкость - время истечения заданного материала / краски через калиброванное отверстие сопла 2мм, 4мм, 6мм.
- в производственных условиях, в цехе лучше использовать - погружной вискозиметр;
- в лабораторных условиях модель вискозиметра на штативе;
Величина требуемой вязкости краски будет зависеть от температуры, при которой выполнено измерение, ведь обычно поставщик указывает вязкость для температуры 20-22 °С. Определить нужное значение помогут графики зависимости вязкости конкретной краски от температуры. Либо довести температуру краски до необходимой.
Благодаря измерению вязкости можно так же проверить и качество краски или лака - добавлялся ли какой-то растворитель в краску вашим поставщиком.
Инструкция по измерению вязкости краски:
- Возьмите . Налейте в воронку краску, так,чтобы образовался выпуклый мениск над верхним краем вискозиметра.
- Наполняйте вискозиметр краской медленно, чтобы предотвратить образование пузырьков воздуха в лаке краске.
- Не стоит проводить измерения вязкости, когда водная краска вспенена, так это не даст точного результата.
- Под сопло вискозиметра поставить сосуд / стакан.
- Откройте сопло и одновременно засеките время на секундомере, которое требуется краске или лаку для непрерывного истекания из воронки (до первой капли).
- Конечное время истекания - момент, когда перестает течь струйкой и начинает капать.
-
замеры вязкости рекомендуется проводить в процессе печати тиража и по полученным данным периодически необходимо возмещать потери растворителя,
-
если краска густая: добавьте ,
-
если краска жидкая: отгрегрулируйте вязкость введением свежей краски или лака- разбавителя,
-
не стоит измерять вязкость, когда краска вспенена — корректирующие действия не дадут нужного эффекта.
-
помните, что на значения вязкости, зависят от температуры.
*Пример расчета (пояснение):
Измерили условную вязкость краски по ВЗ-4 при тем.25°С. Она составила 17 с.
Поправочный коэффициент при 25°С составляет: 1,3020.
17х1,3020=22 с.
Таким образом фактическая вязкость краски составляет 22 с.
Воронка - самый распространённый способ измерения вязкости во флексографии. Скорость истечения жидкой краски завист не только от её температуры (см. табл. выше), а также от формы воронки - её типа, и диаметра сопла / отверстия. Таким образом, время истечения краски т.е. вязкость из разных измерительных воронок не одинаково.
Типы вискозиметров: DIN, "вонронка Цана / Zahn cup ", "Во ронка Шмидта ", "Воронка Шелла / Shell cup" (отличие: запканчивается узкой трубкой, через котроую вытевает краска) - чаще применяют в глубокой печати - стандарт ASTDM 4212. Европейские исследования показали, что более надежные величины получаются при помощи воронки DIN 4, а воронка Zahn 2 не дает достаточной точности и повторяемости результатов .
"ПолиФлекс", копирование материала с сайта разрешено только при обязательной гиперссылки
Вязкостью, или внутренним трением, называется свойство жидкости, проявляющееся в сопротивлении перемещению ее частиц под влиянием действующих на них сил.
Вязкость и обратная ее величина - текучесть являются одним из важных характеристик лакокрасочных материалов. Именно вязкость определяет такие свойства, как способность к нанесению различными методами, склонность к образованию потеков и других дефектов.
Различают вязкость динамическую, кинематическую и условную.
Для водно-дисперсионных материалов чаще всего определяют динамическую вязкость(вязкость по Брукфильду), для органорастворимых материалов - условную вязкость по воронке ВЗ-246.
В системе СИ за единицу динамической вязкости принят ньютон-секунда на квадратный метр (Н-с/м2), представляющий собой вязкость жидкости, в которой при перемещении с градиентом скорости 1 м/секслой жидкости площадью 1 мг испытывает сопротивление силой в 1 Н. Десятая часть Н.с/м2называется пуазом. Истинная динамическая вязкость в пуазах может быть определена капиллярными вискозиметрами. В технике для определения вязкости обычно пользуются методами и приборами, дающими " лишь относительную характеристику вязкости, выражаемую условными единицами.
Кинематическая вязкость(единица измерения в СИ— м²/с, в СГС— стокс, внесистемная единица — градус Энгелера).
Кинематическая вязкость может быть получена как отношение динамической вязкости к плотности вещества и своим происхождением обязана классическим методам измерения вязкости, таким как измерение времени вытекания заданного объёма через калиброванное отверстие под действием силы тяжести.
За условную вязкостьлакокрасочных материалов, обладающих свободной текучестью, принимают время непрерывного истечения в секундах определенного объема испытуемого материала через калиброванное сопло вискозиметра типа ВЗ-246.
Вискозиметр ВЗ-246(по российскому ГОСТ 9070-75), европейский аналог DIN (DIN 53211-87) Наиболее часто используют вискозиметр ВЗ-246 с диаметром сопла 4 мм и объемом воронки 100 мл. Температура испытуемого материала должна быть 20±0,5°С. Метод предназначен для лакокрасочных материалов с условной вязкостью по этому вискозиметру от 12 до 200с.
Для определения вязкости в вискозиметр заливают ЛКМ, открывают отверстие сопла и включают секундомер. В момент первого перекрывания струи испытуемого материала секундомер останавливают.
За величину условной вязкости (Х) в секундах принимают среднее
арифметическое значение трех параллельных определений времени
истечения (Т) испытуемого материала и вычисляют по формуле:
где К - поправочный коэффициент вискозиметра.
Наиболее распространенным для измерения вязкости лакокрасочных
материалов является вискозиметр стандарта DIN4 - с диаметром
калиброванного отверстия 4 мм.
- Наливные воронки ISO
По сравнению с DIN, эта воронка оснащена более длинным соплом, имеет не такой заостренный
корпус и другие внутренние размеры. Это обеспечивает отличающиеся значения времени истечения.
Расширенный диапазон измерений делает воронку ISO полезным дополнением к прибору DIN.
Воронка ISO вмещает 100мл ± 1мл.
- FORD (ASTM D 120087)для американских продуктов. Это чашки в виде усечённого конуса
с широким горлышком и узким отверстием определённого диаметра, расположенным снизу.
В соответствии с европейским стандартом существует пять чашек одинаковой формы вместимостью
100 мл, но с разным диаметром нижнего отверстия - 2, 3, 4, 6 и 8 мм. Чашки FORD имеют отличающиеся
от этого ряда отверстия, например, - вискозиметр Ford #4 (диаметр сопла 1/6 дюйма или примерно 4,2 мм).
равным успехом можно пользоваться любым из них: построены все эти приборы по одному принципу,
а для пересчета показаний существуют специальные графики и номограммы.
Однако этим методом нельзя определить точную вязкость тиксотропных материалов, так как они очень легко разжижаются при перемешивании. После прекращения воздействия через некоторое время их вязкость снова повышается. Вязкость тиксотропных материалов может быть определена только с помощью специальных вискозиметров.
Метод Брукфильда
Вискозиметры Брукфильда включены в большое количество международных стандартов и спецификаций. Все вискозиметры Брукфильда используют стандартный принцип ротационной вискозиметрии: измерение вязкости осуществляется посредством пересчета крутящего момента, необходимого для вращения шпинделя прибора с постоянной скоростью при погружении его в исследуемую среду. Каждая модель вискозиметра Брукфильда может использоваться для широкого спектра измерения вязкости, благодаря возможности выбора скорости и сменным измерительным системам.
Точность измерения: +-1% полной шкалы, воспроизводимость +-0.2%
Определение кажущейся вязкости по Брукфильду производится по ГОСТ 25271-93 и стандарту ИСО 2555-89 Настоящий стандарт устанавливает метод определения кажущейся вязкости по Брукфильду Вискозиметры позволяют проводить измерения вязкости от 0,02 Па.с (20 сП) до 60000 Па.с (60.10 сП).
Продукты, к которым применим настоящий стандарт, обычно являются неньютоновскими жидкостями и поэтому их вязкость зависит от скорости сдвига, при которой проводится измерение.
Для всех трех типов вискозиметра скорость сдвига в разных точках шпинделя не одинакова. Таким образом, для неньютоновской жидкости полученный результат не является "вязкостью при известной скорости сдвига", вследствие чего ее условно называют кажущейся вязкостью. Для определения вязкости шпиндель цилиндрической или соответствующей формы (диск) приводится во вращение синхронным двигателем с постоянной скоростью в испытуемом продукте.
Сопротивление жидкости вращению шпинделя, зависящее от вязкости продукта, обусловливает крутящий момент, который фиксируется соответствующим измерителем. Это измерение базируется на связи силы натяжения спиральной пружины с величиной крутящего момента, фиксируемой движением стрелки на шкале.
Кажущуюся вязкость по Брукфильду вычисляют умножением показаний шкалы на коэффициент, который зависит от скорости вращения и характеристики шпинделя.
Для определения условной вязкости густотертых красок, шпатлевок, высоковязких грунтов и т.п. можно пользоваться методом, основанным на погружении в исследуемый материал металлического конуса и определении глубины его погружения в единицу времени. Сущность метода (ГОСТ 5346) заключается в определении глубины погружения в испытуемый материал стандартного конуса за 5 сек. при 25°С и при общей нагрузке 150 г, выражаемой целым числом десятых долей миллиметра по шкале пенетрометра.
Контроль получаемой условной вязкости осуществляется экспресс-методом с использованием вискозиметра ВЗ-246 (Россия), Форд-4 (Англия, США), ДИН-4 (Германия). Метод основан на измерении продолжительности истечения известного объема жидкости из воронки и отверстием определенного диаметра. Время истечения является мерой вязкости ЛКМ и определяется с помощью секундомера в секундах (ГОСТ 8420).
Во всех случаях вязкость в значительной степени зависит от температуры, и поэтому перед применением лакокрасочный материал желательно подогреть до температуры помещения, где производится окраска, так как резкое изменение вязкости в процессе использования лака из-за большого перепада температуры (склад-цех) может привести к разнотолщинности и появлению дефектов в покрытии.
Вязкость лаков считается удовлетворительной, если она не создает затруднений при определенном способе применения. Ровную пленку, имеющую одинаковую толщину по всей поверхности, удается получить только при применении лакокрасочных материалов, обладающих оптимальной вязкостью.
Высокая вязкость затрудняет применение лакокрасочных материалов, так как слишком вязкие материалы с трудом проходят или даже совсем не проходят через сопло распылителя и не могут быть распределены ровным слоем по поверхности окрашиваемого изделия.
При слишком низкой вязкости лакокрасочные материалы стекают с окрашиваемых вертикальных или наклонных поверхностей, оставляя на верхней их части слишком тонкий слой материала и образуя натеки в нижней части поверхностей. Таким образом, каждый лакокрасочный материал должен обладать оптимальной вязкостью, зависящей от способа его применения.
Вязкость лкм при нанесении их кистью должна быть по вискозиметру ВЗ-4 30 - 40 сек, при нанесении распылением - 18 - 22 сек.
Для доведения до оптимальной вязкости (рабочая вязкость) используют разбавители, которые вводят в ЛКМ перед применением.
После добавления в лакокрасочный материал разбавителя его вязкость значительно снижается.
Кроме снижения вязкости материала это также приводит к сокращению его сухого остатка и, следовательно, толщины лакокрасочной плёнки.
Изготовители указывают количество добавляемого разбавителя (по весу или по объёму), необходимого для придания лакокрасочному материалу рабочей вязкости для нанесения оборудованием определённого типа в техническом описании на лакокрасочный материал.
Это количество разбавителя, установленное производителем ЛКМ, является действительным при стандартных условиях, которые включают в себя температуру окружающей среды и лакокрасочного материала 20оС и влажность воздуха 50%. На практике данные условия выполняются очень редко, поэтому конкретное количество вводимого разбавителя определяется индивидуально в зависимости от условий применения лкм.
Важно учитывать изменение вязкости с изменением температуры. Если в спецификациях приведены данные измерения при 20°С, то контролировать вязкость надо строго при указанной температуре. Перед измерением вязкости надо хорошо перемешать тестируемый материал, особенно в случае длительного хранения. Если температура лакокрасочного материала понижается, его вязкость увеличивается, и, следовательно, требуется большее количество разбавителя для придания продукту необходимой технологичности.
Рекомендуется регулярно измерять рабочую вязкость продукта, обычно это удобно делать чашкой DIN4. Только в этом случае можно определить необходимую степень разбавления лакокрасочного материала вне зависимости от температурных условий.
В пигментированных системах вязкость в большей степени определяет скорость оседания пигментов под действием сил тяжести. Плотность пигментов значительно превосходит плотность пленкообразующего. При осаждении частицы пигмента образуют осадок. Скорость оседания частиц обратно пропорциональна вязкости, т.е. чем больше вязкость, тем медленнее происходит образование осадка.
При длительном хранении у пигментированных ЛКМ может образовываться значительный плотный осадок, поэтому перед употреблением и замером исходной вязкости лакокрасочные материалы должны быть тщательно перемешаны.
Возможные дефекты лакокрасочного покрытия при нарушение вязкостных показателей:
- Потеки
- Сморщивание лаковой пленки
- Кипение (пузыри)
- Усадка
- Потеря блеска
- Разноооттеночность
- Нарушение режима сушки
- Ухудшение адгезии
- Растрескивание лкп
- Вспучивание лкп
Качественная окраска – это не только результат правильного применения красящего состава, но и сочетание определённых характеристик материала, определяющих решения в данном направлении. При лакокрасочных работах залогом успеха становится и подбор такого показателя, как вязкость краски в DIN. Таблица оптимальных значений, представленная в этой статье, поможет в этом деле.
Само понятие вязкости вряд ли требует дополнительных разъяснений. Но, вот на какие другие характеристики может влиять сама условная вязкость:
- Если краситель будет слишком вязким, то его трудно равномерно распределить по всей поверхности. Излишняя толщина слоя приведёт к тому, что на высыхание будет уходить слишком много времени. Финальная прочность покрытия, наоборот, уменьшается.
Густой по консистенции раствор не будет заполнять неровности на поверхности. Значит, ухудшается сцепление.
- Большая толщина слоя – причина образования подтёков и других подобных дефектов.
- Недорогой краскопульт, наконец, просто не справляется с материалами, обладающими слишком высокой вязкостью. Главный принцип работы для пневматических распылителей – низкое давление в струе воздуха, подсосе краски из бачка. Они помогают тем, кого интересует, как определить вязкость краски.
Если перепада давления будет недостаточно, то приспособления придётся разбирать, а затем тщательно промывать. Вредна и краска, разбавленная с дополнительными усилиями. Увеличивается количество слоёв, необходимых для качественной обработки. Вырастают затраты по времени на ту или иную работу, в том числе, при которой участвует краскопульт.
Особенности измерения
В каких единицах?
Для отечественных производителей характерно указание данного параметра в секундах. А вот импортные материалы предполагают применение другого обозначения – DIN. Какое значение кроется в данных сочетаниях? И как всё-таки измеряется характеристика?
Они нужны только для обозначения времени (в секундах), спустя которое состав проходит через отверстия определённого диаметра, известного предварительно. Если краска более жидкая, то она покидает ёмкость быстрее. В случае с густым составом это происходит дольше. Это не влияет на то, как пользоваться вискозиметром.
О методиках и инструментах

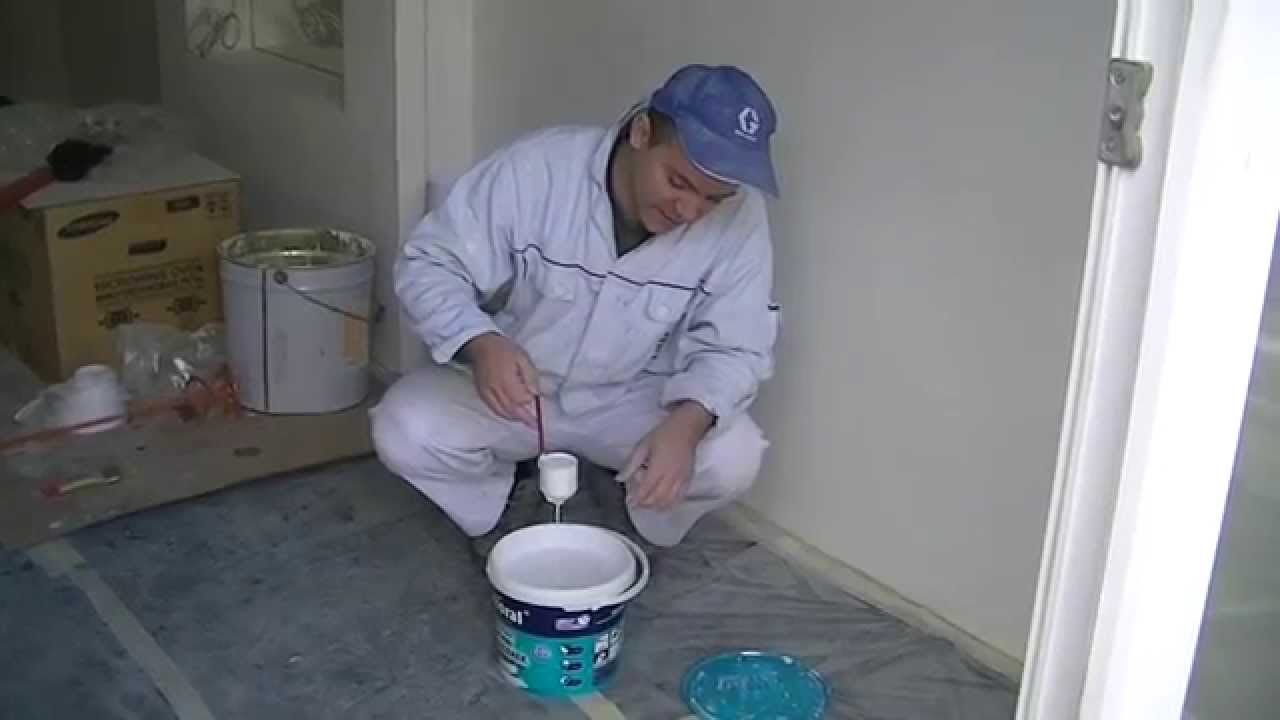

Вискозиметр – специальный инструмент, используемый во время замера жидкости, небольшая воронка, строго имеющая ёмкость в 100 миллилитров. Также имеется отверстие диаметром до 4 миллиметров. Приборы с достаточной точностью для эффективного применения в условиях быта стоят от 200 до 500 рублей. С помощью них выполняется обычное измерение вязкости. Гораздо дороже обходятся устройства, применяемые в условиях лабораторий. Иногда стоимость доходит до сотен тысяч рублей.
Инструкция по использованию этого прибора отличается максимальной простотой:
- Сначала надо наполнить воронку, заткнув пальцем входное отверстие.
- Секундомер запускается сразу, как только открывается отверстие.
- Останется только записать время, прошедшее до момента полного опустошения ёмкости. Отдельные капли не учитываются для вязкости краски в DIN, таблица это подтверждает.
Температура как самой краски, так и окружающего воздуха не должна превышать 18-22 градусов. Любые составы будут густеть при более низких температурах. А при повышенных показатель, наоборот, уменьшается. Из-за этого эксперимент насчет вязкости для краски не будет таким результативным.
На видео: как правильно использовать вискозиметр.
Какие значения считаются оптимальными?
Производитель обычно пишет на упаковке о том, какой показатель считается оптимальным в тех или иных условиях. Но информацию легко найти и на официальном сайте, в том числе – для вязких жидкостей.
Если вискозиметр отсутствует, то нужно запомнить ещё одно правило. Большая часть красок разводятся до консистенции жидкого молока, если производитель сам не написал о других условиях. Тип разбавителя тоже должен соответствовать тому, что написано на упаковке. Например, нитроэмали водой никогда не разводятся. Для определённого материала вводятся свои требования.
Дополнительная информация
Двухкомпонентные красители заслуживают отдельного разговора. Как разводить эти материалы до нужной вязкости своими руками?
- Сначала краску смешивают с отвердителями. Главное – строго соблюдать пропорции. Пагубно на качестве сказываются как недостаток, так и избыток.
- Уровень вязкости проверяется отдельно. При необходимости используется соответствующий растворитель, можно самодельный.
Если объём небольшой, то для измерений можно применять и мерную посуду. Мерные линейки так же становятся незаменимыми помощниками. Но такие способы дадут точные результаты только при наличии сопровождения в виде тары цилиндрической формы. Даже обычное ведро искажает параметры, поскольку выполнено в форме конуса. Помните, что использовать краскораспылитель для покраски надо с осторожностью.
Как определить вязкость краски (2 видео)
Что можно использовать (16 фото)
Коктейли бывают разные, и далеко не все они предназначены для приема «на грудь». Краски и лаки, которые мы используем для восстановления лакокрасочного покрытия автомобиля, – это ведь, по сути, тоже коктейли — правильно приготовленные смеси из нескольких ингредиентов. И коль мы стремимся к тому, чтобы восстановленная машина (крыло, дверь) после ремонта сверкала ярче новой, а краска лежала ровно, то и наш «окрасочный коктейль» должен быть приготовлен грамотно, с толком и расстановкой, а не состряпан абы как.
Сегодня вы узнаете
Ингредиенты
Прежде всего определимся с типом нашего «покрасочного коктейля»: будет ли это обычная акриловая эмаль (что менее вероятно), либо же краска типа «металлик» или «перламутр» (скорее всего).
Обычная акриловая эмаль — двухкомпонентная, с отвердителем. «Набор ингредиентов» для таких материалов состоит из трех банок. Например, литр краски, пол-литра отвердителя и 100-150 мл разбавителя. То есть, покупая литр краски, реально вы получаете около 1,6-1,7 литра разбавленной краски.
В случае с «металликом» базовая краска обязательно покрывается сверху прозрачным лаком — без него эффектные покрытия выглядят невзрачно, да и стойкость к атмосферным воздействиям у двухслойных покрытий намного выше. Прозрачный лак, также как и акриловая эмаль — двухкомпонентный, с отвердителем. А вот к «базе» отвердитель не нужен — она однокомпонентна.
Таким образом «комплект» для двухслойных покрытий состоит уже из пяти банок. Например, литр «базы», 500-700 мл разбавителя для нее, литр прозрачного покровного лака, пол-литра отвердителя и 100-150 мл разбавителя для лака — всего 3,3 литра! При этом самой разведенной краски больше не стало, те же 1,7 литра.
Делаем замес
Прежде чем заправить пистолет, следует смешать составляющие приобретенной краски.
Для правильного смешивания компонентов, при котором получается окрасочный материал требуемой вязкости, необходимо выполнить следующие условия.
Посуда
Важно, чтобы тара, в которой мы проводим смешивание, была строго цилиндрической формы (плоское дно и вертикальные стенки). Только в такой таре можно равномерно перемешивать компоненты и корректно отмерять их количество.
Лучше, если это будет специальная мерная посуда в виде прозрачной пластиковой банки с крышкой. На такие банки нанесена разметка, позволяющая смешивать материалы в необходимом объемном соотношении (1:1, 2:1, 3:1, 4:1, 5:1 и т.д.).
Мерные емкости выпускаются разных объемов, начиная от 100 мл и чуть ли не до полуведра
Также для дозирования и перемешивания ЛКМ удобно пользоваться специальной линейкой с метками, определяющей объемные доли компонентов.
Наливаем основу в цилиндрическую посуду до определенного деления, а после до нужной отметки доливаем отвердитель (если добавляется), затем растворитель. Все той же линейкой перемешали - и готово. Нередко мерная линейка продается вместе с комплектом краски, а на всех фирменных банках указаны пропорции согласно этим линейкам.
Необходимое количество компонентов удобно отмерять с помощью мерной линейки. Затем той же линейкой поболтал — и готово
Пропорции
При том изобилии, которое воцарилось на лакокрасочном рынке, дать, как говорится, один рецепт на все случаи жизни невозможно по определению. Да и не нужно этого делать. Есть TDS — остальное сами знаете от кого.
Тем не менее, обозначить некоторые общие ориентиры было бы полезно. В принципе, мы уже говорили о них немного выше: в двухкомпонентные продукты обычно добавляется до 50% отвердителя и 10-20% разбавителя. Степень разбавления базовых эмалей колеблется, как правило, в пределах 50-80%. Ну а точные пропорции смотрите уже в инструкции к конкретному продукту: все баночные лаки и эмали имеют указания в виде пиктограмм, которые информируют, в какой пропорции нужно развести краску с отвердителем (если материал двухкомпонентный) и разбавителем.
Напоминаем: в однокомпонетные материалы (алкиды, базовые эмали, 1К-грунты) добавляется только разбавитель; в двухкомпонентные материалы (акриловые эмали и лаки, 2К-грунты) сначала добавляется отвердитель, затем смесь доводится до нужной вязкости разбавителем.
Если же вы заказываете краску на подборе в лаборатории, то вам выдадут комплект компонентов (обычно заказывают комплектом), смешав которые вы получите готовый к применению материал с рабочей вязкостью — как говорится, «под распылитель». Либо выдадут уже разведенную краску (естественно, это касается только базы, поскольку время жизни двухкомпонентных материалов после смешивания строго ограничено).
Добавки
Описание рецептов приготовления лакокрасочных коктейлей было бы неполным без упоминания о добавках — материалах, применяющихся для изменения отдельно взятых характеристик эмалей, лаков или грунтов.
Например, для создания шероховатой поверхности — очень часто так окрашиваются пластиковые бамперы внедорожников — существуют структурные добавки разной степени зернистости. И вообще, чтобы краска на пластике не трескалась, в нее обязательно добавляется 20-40% пластификатора. Есть матирующие эластификаторы, разработанные для снижения степени блеска и окраски пластиковых деталей типа боковых накладок автомобилей Mercedes-Benz.
При покраске эффектными двухслойными покрытиями эти добавки нужно подмешивать к покровному лаку (пластификатор рекомендуется добавлять еще и в грунт-наполнитель). Подробнее о добавках и их применении читайте .
Измеряем вязкость
Любой маляр должен уметь контролировать такой жизненно важный показатель, как вязкость. Зачем? Чтобы она соответствовала рекомендованному значению. Опять же, зачем? Чтобы равномерно нанести материал на поверхность, и получить покрытие необходимой толщины с запланированными свойствами — красивое и прочное.
«Вязкость» (от лат. viscosus — липкий, клейкий) — величина, характеризующая текучесть жидкости.
Зачем?
Фильтруем
Приготовленный лакокрасочный материал перед заправкой в бачок краскопульта должен быть непременно отфильтрован, так как в нем могут содержаться посторонние включения, угодившие туда в процессе приготовления, сгустки и т.д. В противном случае гарантировать получение качественной поверхности нельзя, ибо весь этот мусор в конечном итоге может оказаться на окрашиваемой поверхности.
Для фильтрации удобно использовать одноразовые бумажные воронки с фильтрующей нейлоновой вставкой (размер ячейки, как правило, 190 микрон). Вставил воронку прямо в бачок, процедил — готово, можно красить!
Заправку бачка для краски производим только с использованием фильтрующей воронки
Основные ошибки
Добиваться стабильно высокого качества выполняемых работ можно только при соблюдении технологических рекомендаций по применению тех или иных материалов. Другого пути у тех, кто хочет ремонтировать современные автомобили и ремонтировать качественно, просто нет.
А между тем, игнорирование технологических требований остается основной (!) причиной дефектов и ошибок. Как говорится, «…уж сколько раз твердили миру»…
Но «свободные нравы» всегда были и будут: краскопульт настраиваем «на слух», краску смешиваем «на глаз», забываем о строго определенных «сроках жизни» приготовленных к использованию продуктов.
Например, за час лак меняет вязкость в среднем на 100%. Он густеет. До обеда мы его размешали, измерили вязкость — 20, довольные ушли трапезничать, возвращаемся минут через 50, а у него уже все 40! Само-собой, применять материал уже нельзя. Но часто ли кто-нибудь считается с подобной «мелочью»?
Часто ли кто-нибудь помнит о том, что материал, в который мы недолили отвердителя, уже не сможет толком отвердеть, как его ни суши. Акриловые двухкомпонентные материалы ведь как отверждаются: за счет химической реакции между акриловым связующим (основой) и веществом для сшивания молекул — полиизоцианатом (отвердителем). И только производитель ЛКМ может знать, какое количество звеньев -N=C=O (присутствующих в отвердителе) необходимо для реакции с определенным количеством звеньев OH (находящихся в составе основы) и превращения материала в прочную полимерную пленку (подробнее об этом ).
Вот и получается, что если мы наливаем недостаточно отвердителя, для корректного отверждения пленки просто не хватает сшивающего материала. Покрытие получается мягким, неотвержденным.
Обратная ситуация — с избытком отвердителя (и, соответственно, излишком звеньев -N=C=O) имеет противоположный эффект — покрытие получается слишком твердым, но при этом неэластичным, сильно подверженным отслаиванию, растрескиванию, возникновению сколов.
Так что если на банке лака написано разбавлять в пропорции 2:1, то нужно не полениться отмерить строго две части лака и одну часть отвердителя. Ни больше, ни меньше.
Корректная полимеризация двухкомпонентных материалов возможна только при соблюдении правильных пропорций смешивания с отвердителем
Ну а то, что отверждать акриловые материалы можно только оригинальными отвердителями — вообще обсуждению не подлежит. В акриловых системах сополимер и полиизоцианат тщательно подбираются друг к другу, и если мы возьмем отвердитель от другого лака или другого производителя — получим другой полимер с совершенно иными свойствами.
Банка с остатками отвердителя должна быть плотно закрытой, так как отвердитель реагирует с воздушной влагой, в результате чего происходит его помутнение и выпадение кристаллов, иногда гелеобразование. Чтобы воздух не поступал в частично использованную банку с отвердителем, рекомендуется переворачивать ее и ставить на крышку, и в таком положении хранить.
