За что отвечает генератор в автомобиле. Автомобильный генератор: виды, устройство, принцип работы и особенности прибора. Как работает автомобильный генератор

Для питания бортовой сети транспортного средства предусмотрено два источника тока. И водителю очень важно разбираться в принципах работы автомобильного генератора, который наряду с аккумуляторной батареей, предназначен для обеспечения энергией электрооборудования машины.

К надёжности и стабильности устройств такого рода предъявляются жесткие требования.

В Российской Федерации производимое и используемое электрооборудование должно соответствовать ГОСТ Р 52230-2004. Документ устанавливает общие технические условия, которые распространяются и на стартерные аккумуляторы автомобилей. Упомянутый национальный стандарт полностью соответствует международным нормативам, что позволяет использовать на отечественных машинах компоненты иностранного производства.

На заре автомобилестроения и вплоть до 60-х годов прошлого века в бортовых сетях использовались генераторы постоянного тока - капризные и маломощные. С появлением полупроводниковых (селеновых и кремниевых) выпрямителей на машины стали ставить агрегаты переменного тока. Они втрое меньше по массе и при той же нагрузке обеспечивают более высокую стабильность выходного тока.

Для чего в автомобиле нужен генератор?

Генератор используется для поддержания в бортовой сети определенных напряжения и тока. Основное назначение генератора автомобиля состоит в обеспечении устойчивого питания электрооборудования при работающем двигателе – в частности, для:

Заряда аккумулятора.
Питания всех потребителей электрического тока в нормальных условиях.
Питания потребителей совместно с АКБ при экстремальной эксплуатации.

Применение автомобильного генератора позволяет восстанавливать заряд аккумулятора, который расходуется на запуск двигателя при помощи стартера. При этом напряжение в бортовой сети пребывает в строго установленных пределах, превышающих электрохимический потенциал пластин батареи.

Разобравшись в вопросе, для чего нужен генератор в автомобиле, необходимо понять, что в случае отказа агрегата двигатель проработает еще какое-то время за счет аккумулятора. Продлить этот период можно, отключив все второстепенные потребители: вентилятор отопителя, кондиционер, аудиосистему. По исчерпании заряда батареи двигатель заглохнет.

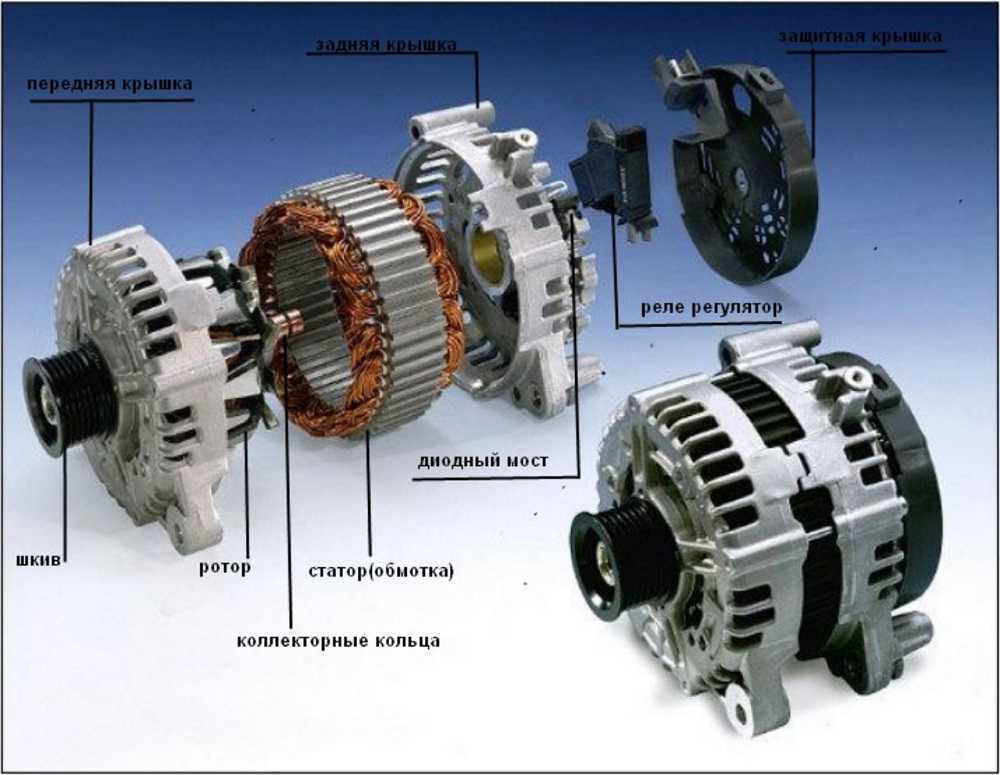

Устройство и конструкция автомобильного генератора

Трехфазные электроагрегаты переменного тока, устанавливаемые на современных машинах, могут быть 2-х видов: стандартный и компактный. Общее устройство автомобильных генераторов 2-х видов одинаково - они состоят из следующих элементов:

Шкива с валом и подшипниками.
Ротора с контактными кольцами.
Обмоток статора.
Корпуса генератора.
Регулятора напряжения.
Выпрямительного устройства.
Щеточного узла.

Конструкции автомобильных генераторов различаются только особенностями компоновки. При одинаковых электрических параметрах стандартные агрегаты значительно крупнее малоразмерных. Компактность обеспечивается за счет использования современных материалов и технологий.

Вот из чего состоит электрогенератор и какие функции выполняют его компоненты:

Шкив обеспечивает передачу вращения от коленвала на ротор с помощью ремня.
Корпус генератора имеет две крышки (переднюю, заднюю) и нужен для соединения элементов в единую конструкцию. На наружной поверхности размещены кронштейны, с помощью которых устройство крепится на двигателе.
Ротор представляет собой вал, на котором установлены обмотки возбуждения и контактные кольца из электротехнической меди.
Статор включает в себя магнитопровод из пакета стальных пластин, в которых вырезаны фигурные пазы. В них уложены трехфазные обмотки из одножильного медного провода, где и генерируется ток.
Регулятор напряжения изготавливается в виде отдельного блока или комбинируется со щеточным узлом. Основное назначение - управление работой генератора путем изменения тока в обмотке возбуждения.
Выпрямительное устройство по схеме Ларионова состоит из двух частей: алюминиевых теплоотводов, в каждый из которых запрессовано по три силовых диода. Вентили обеспечивают преобразование переменного напряжения в постоянное, что используется в бортовой сети для питания электрооборудования.
Передача напряжения на обмотку возбуждения производится через специальный узел и цилиндрические контактные кольца. Щетки делаются из специальных сортов графита и устанавливаются в держателе с направляющими, изготовленными из диэлектриков. Для обеспечения плотного контакта они подпружинены, а напряжение на них подается по проводу, запрессованному в основание.

Разбираясь с устройством генератора современного автомобиля, следует выделить в нем механическую и электрическую часть. Первая (к которой относятся шкив и два подшипника ротора) обеспечивает его вращение в корпусе. Вторая часть собственно генерирует электрический ток для запитывания бортовой сети. Описываемая схема автомобильного генератора впервые была применена в изделиях американской фирмы «Невиль» в 1946 году. Такими устройствами комплектовались военные машины и автобусы.

Основные параметры генератора

Основные номинальные параметры определяются исходя из технических требований к конструкции конкретной модели транспортного средства:

Напряжение. В соответствии с ГОСТ 52230-2004 выбирается из диапазона от 7,14 и до 28 В.
Ток отдачи.
Частота возбуждения и самовозбуждения.

Токоскоростная характеристика определяет зависимость номинального тока генератора от частоты его вращения. Напряжение в бортовой сети легковых и коммерческих автомобилей, а также автобусов составляет 12 В, особо мощных и специальных машин - 24 В. Максимальный ток отдачи определяется при частоте вращения ротора в 6 000 мин-1.

Еще одна важнейшая характеристика данного агрегата - КПД. Для современных моделей этот показатель находится на уровне 50-60%.

Как работает автомобильный генератор?

Устройство начинает функционировать только после запуска двигателя стартером, который запитывается напрямую от аккумуляторной батареи. Ключевой принцип работы генератора автомобиля состоит в преобразовании механической энергии в электрическую. На коленчатом валу силового агрегата установлен шкив, который раскручивает через ременную передачу установленный на необслуживаемых подшипниках ротор.

Питание обмотки возбуждения, расположенной на вращающемся якоре, осуществляется от аккумулятора через щеточный узел и контактные кольца. Для защиты батареи от саморазряда подключение производится через специальный выпрямитель, состоящий из трех диодов. Величина напряжения в этой цепи регулируется электронным или электромеханическим стабилизатором, интегрированным или выполненным в виде отдельного устройства.

Вращающийся якорь создает электромагнитные поля, которые индуцируют в обмотках статора переменный ток. Он поступает на выпрямитель, представляющий собой блок диодов. В него входят шесть вентилей: по три отрицательных и положительных. Они обеспечивают преобразование фазного напряжения в линейное. Соединение обмоток генератора осуществляется по схеме «треугольника» или «звезды». В первом случае величина тока в 1,7 раза ниже, нежели во втором. Треугольник применяется на моделях авто повышенной мощности.

Описываемый принцип действия автомобильного генератора обеспечивает поддержание в бортовой сети напряжения в диапазоне от 13,9 до 14,5 В. Точная величина зависит от частоты вращения коленчатого вала и уровня нагрузки. Потребители (например, аккумулятор) к электроагрегату подключаются через вывод «В+».

Для чего в генераторе регулятор напряжения?

При изменении частоты оборотов коленчатого вала и соответственно ротора в бортовой сети могут возникнуть скачки напряжения, которые негативно сказываются на работе потребителей. Скачки устраняются за счет ограничения тока возбуждения, передаваемого через щетки с регулятора напряжения на ротор. Управление осуществляется путем изменения времени подключения обмотки якоря в зависимости от нагрузки на бортовую сеть.

Если возникает неисправность регулятора или повреждение щеточного узла и контактных колец, возможен недозаряд или перезаряд аккумуляторной батареи. Длительная эксплуатация машины с таким дефектом приведет к выходу из строя АКБ.

Неисправность генератора можно определить по индикатору на панели приборов. Горение лампочки заряда аккумулятора после запуска говорит о недостаточном напряжении в сети, а мигание указывает на превышение.

Заключение

Даже самое общее представление об устройстве и принципах работы автомобильного генератора может помочь избежать неисправностей электрооборудования. Генератор начинает работать после запуска двигателя и выполняет функции основного источника тока в автомобиле.

В процессе эксплуатации автомобиля необходимо тщательно следить за натяжением приводного ремня, которое влияет на положение генератора. На ряде современных автомобилей агрегат закреплен прочно, и изношенный клиновый или поликлиновый ремень необходимо сразу менять. Поддержание генератора в исправном состоянии позволит избежать крупных трат на капитальный ремонт авто.

2 ноября 2017

Аккумуляторная батарея питает бортовую сеть автомобиля только на стоянке и в момент запуска двигателя. Дальше эстафету подхватывает агрегат, преобразующий механическую работу крутящегося коленчатого вала в электроэнергию. Без этого мощного источника питания нормальная эксплуатация транспортного средства невозможна, поскольку заряд аккумулятора не бесконечен. Автолюбителям, занимающимся самостоятельным обслуживанием своей машины, стоит изучить принцип работы автомобильного генератора и его характерные неисправности.

Как устроен электрогенератор?

Основная деталь аппарата – корпус, состоящий из двух крышек и выполненный из алюминиевого сплава, обеспечивающего эффективный отвод излишков теплоты. На корпусе предусматривается крепежный фланец либо прилив со сквозным отверстием под длинный болт (в зависимости от марки автомобиля). В целом устройство агрегата выглядит так:

Передняя и задняя крышки корпуса стянуты между собой винтами, изнутри к ним крепится неподвижная обмотка статора.
На торцах крышек сделаны отверстия, куда запрессовываются подшипники вала ротора. Также по бокам предусмотрены вентиляционные проемы, служащие для охлаждения внутренностей генератора.
Ротор, вращающийся внутри корпуса на подшипниках, представляет собой вал со второй обмоткой и двумя металлическими втулками, имеющими клиновидные вырезы. Со стороны передней крышки к валу гайкой прикручен приводной шкив.
Снаружи задней крышки расположены медные контактные кольца и графитовые щетки, вставленные в специальные гнезда – щеткодержатели. Рядом на пластине в виде подковы собрана выпрямительная схема на диодах (иначе – диодный мост).
Элементы передачи тока от ротора (щетки, кольца) и диодная схема закрыты снаружи защитным кожухом с многочисленными отверстиями для охлаждения. На заднем конце вала (под кожухом) закреплена крыльчатка, прогоняющая воздух сквозь корпус агрегата.

Устройство генератора электрического тока мало изменилось с момента его изобретения. Данный агрегат, предназначенный для преобразования энергии вращения в электричество, отличается совершенной конструкцией и высокой эффективностью. КПД аппарата составляет 98–99%.

Поскольку токоведущие скользящие контакты (щетки) являются слабым звеном конструкции и быстро истираются, в более современных генераторах реализован безщеточный способ передачи тока. В процессе задействована установленная на валу звездочка и дополнительная обмотка, прикрепленная изнутри к торцу задней крышки.

Невзирая на кажущуюся сложность конструкции автомобильного электрогенератора, разобрать его довольно просто. Чтобы вытащить ротор, достаточно открутить кожух и винты, стягивающие 2 крышки, предварительно сняв приводной шкив.

Месторасположение и схема подсоединения агрегата

Вал ротора генератора приводится в движение ременной передачей, соединяющей его со шкивом коленвала. Поэтому агрегат всегда расположен поблизости от переднего торца двигателя, где находится привод газораспределительного механизма. В переднеприводных автомобилях мотор повернут на 90°, а электрогенератор находится с правой стороны (если смотреть по ходу движения).

Примечание. В легковых машинах аппарат зачастую ставится в нижней зоне, над защитными кожухами. Производители внедорожников стараются поднять генератор повыше, чтобы внутрь не попала вода во время преодоления глубоких луж и бродов.

Статорная обмотка аппарата является трехфазной, поскольку состоит из 3 отдельных секций, повернутых друг относительно друга на 120°. Поэтому обмотки подключаются «звездой», а к выводу каждой фазы подсоединена пара диодов, преобразующих переменный ток в постоянный. Всего выпрямительный мост включает 3 пары элементов (6 диодов).

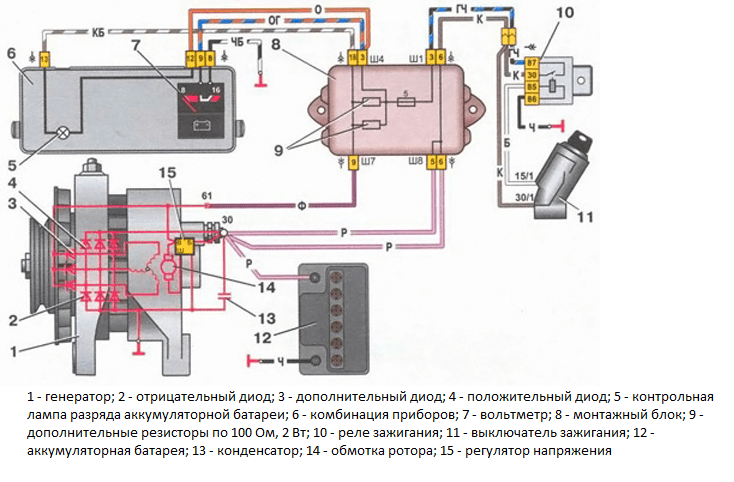

Схема подключения автомобильного генератора состоит из таких элементов:

встроенный диодный выпрямитель, описанный выше;
реле – автоматический регулятор выходного напряжения;
группа дополнительных диодов (3 шт.), выпрямляющих ток для регулятора;
лампа – индикатор зарядки аккумуляторной батареи;
замок зажигания;
аккумулятор.

К реле-регулятору подсоединены вывода обмоток ротора и статора (через выпрямительный мост). Задача данного блока – регулировать мощность на выходе генераторного узла, удерживая величину напряжения в диапазоне 13,8–14,7 вольт.

В цепь электрогенератора и реле включены контакты замка зажигания и аккумуляторная батарея, получающая заряд в процессе работы двигателя. От линии, ведущей к блоку регулятора, запитана лампочка на приборной панели, сигнализирующая о питании бортовой сети от аккумулятора. Когда мотор заводится и начинается генерация тока, индикатор гаснет.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с , задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Распространенные неисправности

Индикатором работоспособности генераторной установки служит сигнальная лампа красного цвета, размещенная на панели приборов. Ее включение свидетельствует о том, что вместо генератора бортовую сеть обеспечивает энергией аккумулятор, который постепенно разряжается.

Справка. Если продолжать движение с горящей лампочкой, заряда батареи надолго не хватит. Большое количество энергии отнимает искрообразование на свечах зажигания и питание электронных систем управления двигателем.

Автомобильный электрогенератор – довольно надежный агрегат, но не вечный. В результате износа деталей автолюбителю приходится сталкиваться со следующими неисправностями:

растягивание и проскальзывание приводного ремня (сигнальная лампа может помигивать);
истирание рабочей поверхности щеток либо контактных колец;
износ и разрушение сепараторов подшипников;
выход из строя электроники реле-регулятора;
нарушение целостности электрических цепей.

К полному отказу генератора ведут последние 2 причины – поломка регулятора и обрыв цепи . Тогда напряжение от агрегата не поступает вовсе. В остальных случаях зарядка аккумулятора продолжается, но с перебоями. При изношенных подшипниках ротора работа генератора автомобиля сопровождается сильным шумом, а проскальзывающий ремень издает громкий писк.

Замена либо натяжка ремня привода не составляет серьезной проблемы, генератор демонтировать не нужно. В большинстве автомобилей ослабляется фиксирующая гайка натяжного кронштейна и болт крепления агрегата, после чего ремень можно сбросить или натянуть. В некоторых машинах ременная передача регулируется отдельным роликом.

Для замены подшипников, щеток либо колец электрогенератор придется снять и разобрать. Демонтаж лучше произвести до покупки новых деталей, дабы не ошибиться с размерами.

За устранением неисправностей электрических цепей и блоков стоит обратиться к мастерам станции технического обслуживания.

Некоторые поломки, встречающиеся довольно редко, ведут к полной замене генератора:

замыкание витков роторной или статорной обмотки;
обрыв внутри катушки;
износ вала либо гнезда в крышке, в результате чего проскальзывает обойма подшипника.

Работоспособность генератора можно проверить в гаражных условиях, подключив к клеммам аккумуляторной батареи вольтметр. Замер производится на холостых оборотах двигателя. Если напряжение превышает 14,7 В, налицо так называемая перезарядка и проблема кроется в блоке регулятора. Показания ниже 13,6 вольт указывают на слабую генерацию тока либо ее отсутствие.

Причиной неполадки также бывает пробой диодов выпрямительного моста, который меняется целиком, вместе с «подковой». Если же на греющиеся диоды постоянно попадает грязь и масло от двигателя (через вентиляционные проемы кожуха), то возможно возгорание задней части электрогенератора. После обнаружения смазки внутри агрегата его необходимо разобрать и хорошенько вычистить.

Когда речь заходит о питании автомобиля электрической энергией, многие автовладельцы, почему-то, вспоминают только аккумулятор (аккумуляторную батарею), здесь, читаем — как выбрать аккумулятор . Но ведь главной деталью, благодаря которой и происходит превращение энергии, идущей с двигателя, из механической в электрическую, является генератор. Именно он питает все электрооборудование в машине (в заведенном состоянии) и заряжает аккумулятор.

Устройство автомобильного генератора.

Рассмотрим, из чего состоит, а также как работает данный автомобильный узел. Правда сразу оговорюсь, что речь будет идти об автомобильном генераторе переменного тока, поскольку именно этот их вид устанавливается на современные транспортные средства.

Из чего состоит генератор?

Автомобильный генератор, как правило, имеет следующие составные части:

шкив – это своего рода место входа (с помощью ремня) механической энергии в генератор;
корпус генератора, который образуют две крышки, передняя и задняя, к ним собственно и крепятся практически все остальные составляющие рассматриваемой нами детали;
ротор – крепится к передней крышке корпуса генератора и состоит из стального вала с 2 стальными втулками (они имеют форму клюва) и обмотки возбуждения между ними, к которой присоединены, как правило, медные цилиндрические, контактные кольца;
статор – отвечает за мощность генератора и состоит из металлического сердечника с 36 пазами и обмотки;
выпрямительный щит – с помощью 6 мощных диодов (3 положительных и 3 отрицательных) преобразует напряжение, которое создает статор, в напряжение постоянного тока бортовой сети авто;
регулятор напряжения – следит за тем, т.е. регулирует, чтобы напряжение бортовой сети машины всегда находилось в заданных пределах, вне зависимости от нагрузки, температуры окружающей среды и работы ротора.

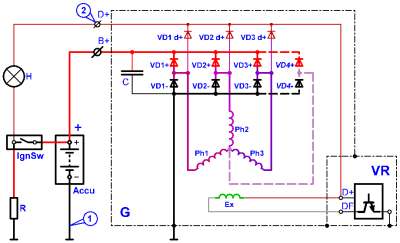

Схема автомобильного генератора.

Принцип работы генератора.

Значит, когда водитель поворачивает ключ в замке зажигания, на обмотку (в ней находится магнитное поле) возбуждения в роторе от аккумуляторной батареи через щеточный узел поступает напряжение. И как только коленвал двигателя начинает вращаться, как вы помните, благодаря шкиву начинает вращаться и ротор генератора. Магнитное поле, которое создается в последнем, начинает обмотки статора, создавая тем самым на их выводах переменное напряжение. На определенной частоте вращения генератор перестает подпитываться механической энергией и начинает создавать необходимое себе напряжение сам (обмотка возбуждения запитывается внутри генератора).

Полученное напряжение направляется в выпрямительный щит, где преобразуется в постоянный ток, который заряжает аккумуляторную батарею и питает электроприборы авто.

При этом если коленчатый вал изменяет скорость своего вращения, то в данную систему включается еще регулятор напряжения. Он в зависимости от внешней нагрузки регулирует время включения обмотки возбуждения: при уменьшении нагрузки и/или увеличения скорости вращения коленвала время включения обмотки возбуждения сокращается, а при увеличении нагрузки и/или уменьшении оборотов коленвала – увеличивается. Именно в этом заключается работа автомобильного генератора. Кроме того рекомендую вам прочитать две статьи:

Бензогенератор – верный помощник в проведении строительно-ремонтных работ.

Возможно, ремонт проводится там, где «заканчиваются провода». Тогда без бензогенератора или дизельной станции не обойтись. Все они имеют различные возможности. Некоторые модели позволят бесперебойно работать с электроинструментами 150 часов, а другие – все 1500. Выбор той или иной модели зависит от многих параметров: необходимая мощность, запас энергии, размер, способность работать в определенных природных условиях. Не всем бензогенераторам под силу нормально функционировать под дождем или в тридцатиградусный мороз. Подходящий прибор выбирают в зависимости от сложности и объема предстоящих работ. Мощные бензиновые генераторные установки незаменимы на стройке, на лесоповале и т.п. Несомненную пользу приносит генератор и в тех ситуациях, когда очень важно, чтобы строительные или ремонтные работы осуществлялись беспрерывно. Всем известно, что перебои с подачей электроэнергии – это грустная реальность, возможность которой нужно обязательно учитывать. Когда есть резервный источник энергии, рабочий процесс не остановится. Поэтому бензогенераторы часто применяются в рабочих мастерских.

Бензогенератор, применяется там, где потеря электроэнергии может стать причиной серьезных бед.

Резервная энергия просто необходима там, например, где утрата информации на компьютере станет серьезной проблемой и будет, стоить многого. Бензогенератор станет надежным источником бесперебойного электропитания. Подключив его между электросетью и компьютерным парком можно не переживать о сохранности данных: компьютеры смогут достаточно долго проработать в случае отключения электроэнергии. Причем бензогенератор не, только позволяет нормально завершить работу, но и дает возможность работать и дальше определенное время. Бензиновый генератор вполне можно использовать и в качестве источника энергии для аварийных систем освещения. Система сигнализации не станет беспомощной при наличии этого прибора. В медицинской сфере тоже довольно часто используют бензогенераторы, ведь, согласитесь, нельзя закончить серьезную операцию при отключенном электричестве.

Бензогенератор сослужит отличную службу на даче или в загородном доме.

Бывают разные случаи, в которых требуется источник энергии. Может быть, на дачу не проведено электричество, а Вам понадобилось, например, проделать какую-нибудь элементарную работу с помощью электродрели. Бензиновые генераторы для дачи позволят работать с любыми электроинструментами средней мощности, будь то болгарка, перфоратор или водонагреватель. Некоторые бытовые бензогенераторы позволяют даже запустить насос.

Бензогенератор поможет запустить двигатель практически в любых условиях.

Автомобиль, мотоцикл, сельхозмашина или яхта может не заводиться по разным причинам. Возможно, аккумуляторная батарея уже исчерпала свой резерв, и двигателю элементарно не хватает энергии. Или Ваш автомобиль застоялся в гараже. Бензогенераторы от проверенных производителей смогут завести автомобиль даже в сильный мороз или в других экстремальных условиях.

Бензогенератор незаменим для туристов и любителей рыбалки.

Портативные бензиновые генераторы сделают проведение досуга более комфортным. Существуют разные модели, которые решают различные задачи. Конечно, туристу не нужна бензоэлектростанция, которая способна питать своей энергией целый дом, но бензиновые генераторы малой мощности позволяют взять с собой на природу любой необходимый электроприбор (хотя бы, тоже радио или кипятильник). А рыбакам отнюдь не помешает прихватить на лов бензогенератор, чтобы исключить неприятную вероятность остаться в лодке с нерабочим двигателем.

Бензогенератор – это подстраховка.

Если нет резервного источника энергии, можно столкнуться со многими неприятностями. Ведь в случае неполадок на линии электропередач Вы не сможете закончить многие работы по дому, не сможете провести вечер за телевизором. Принимать вечерний душ при свечах тоже малопривлекательно. В холодильнике испортятся продукты, ужин придется подогревать на сковороде, а не в микроволновой печи. Между тем, бензогенератор 3-5 кВт мощности сможет питать немаленький коттедж.

Словом, бензогенератор находит применение в самых разных сферах: промышленной и бытовой. Производители чутко следят за спросом и выпускают все новые и новые модификации.

Основные технические характеристики бензогенераторов.

Характеристики бензогенераторов Вы можете посмотреть на нашем сайте.

Дизельные генераторы

Дизельные генераторы способны обеспечивать бесперебойное поступление электроэнергии для любых нужд.

По типу запуска дизельгенераторы бывают двух видов:

С ручным стартером. В этом случае запуск осуществляется с помощью шнура вручную.
С ручным стартером и с электростартером. Запуск может осуществляться как вручную, так и с помощью кнопки.

Недостатком в использовании дизельгенераторов является то, что при работе они создают сильный шумовой фон, что отражается на комфортности. Многие модели дизельгенераторов «Елім-Україна» снабжены корпусами или кожухами для поглощения шума, что значительно снижает уровень шума при работе генераторов. Это позволяет эксплуатировать дизельные генераторы на открытом пространстве и в помещении.

Для комплексного использования применяются дизельные электростанции, состоящие из нескольких электрогенераторов или одного электрогенератора, работа которых осуществляется за счет дизельного двигателя. Для удаленных территорий, а также на дачных участках и в загородных домах в условиях сбоев в электропитании дизель электростанции становятся оптимальным решением. Дизель электростанции нередко используются как дополнительный или резервный источник электроэнергии. Могут использоваться и как основной постоянный источник энергии.

Дизельные электростанции бывают стационарными, переносными и портативными.

Запуск дизельной электростанции может осуществляться посредством ручного стартера, электростартера или дистанционно (системой АВР).

При выборе дизельного генератора учитывается ряд параметров:

Мощность. Предварительно необходимо определить необходимую мощность. При выборе генератора с меньшей мощностью возможна перегрузка генератора, что приведет к его поломке.
Тип охлаждения. Существуют дизельные генераторы с охлаждением воздухом и жидкостью. Охлаждение жидкостью применяется для более мощных генераторов, но генераторы с воздушным охлаждением доступней по цене.
Напряжение 3-х фазное или однофазное.
Вид генератора. Генераторы делятся на: асинхронные и синхронные. Синхронные генераторы выдерживают большие нагрузки. Асинхронные генераторы рекомендуются при потреблении небольших мощностей.

Автомобильный генератор - один из важнейших агрегатов в машине. Его функция заключается в том, чтобы вырабатывать и поставлять электроэнергию во все узлы, нуждающиеся в постоянном потреблении тока. Кроме того, он обеспечивает заряд аккумулятора во время старта автомобиля и в процессе рабаты двигателя.

Далее рассмотрим, из чего состоит электрогенератор в современных машинах, каков принцип работы и насколько важно содержать его в полной исправности. А также разберем какие есть разновидности приборов, применяемых в современных автомобилях.

Основные функции генератора переменного тока

Работа прибора заключается в преобразовании механической энергии, вырабатываемой коленвалом в электрический ток. В результате обеспечивается питание всех приборов, нуждающихся в электроэнергии. Электрическая энергия накапливается в аккумуляторе автомобиля. В обычном режиме именно он обеспечивает питание нуждающихся в токе систем.

Но при запуске машины именно стартер является основным потребителем энергии. Сила тока достигает сотен ампер, а напряжение в сети резко падает. Именно генератор в этот момент становится основным источником тока. Аккумуляторная батарея вырабатывает нестабильный ток, который не может обеспечить постоянное напряжение в электросети автомобиля.

Генератор тока является своего рода подстраховкой, так как именно он обеспечивает выработку и подачу электроэнергии во время резких скачков напряжения. Это может быть не только запуск двигателя, но и включение фар, переключение передач, а также начало работы дополнительных систем.

Кроме того, прибор обеспечивает заряд аккумуляторной батареи, которая так же важна для полноценной работы автомобиля.

Принцип работы

Существует два вида генераторов: постоянного и переменного тока. На большинстве современных автомобилей устанавливается второй тип генераторов. Они характерны тем, что магнитопровод и проводник у них неподвижны. Вращается только постоянный магнит, при вращении которого образуется ток. Это происходит потому, что контур катушки пронизывается переменным по величине и направлению магнитным потоком. В результате происходит равномерное нарастание и убывание энергии.

Таким образом, при прохождении мимо полюсов магнита наконечника магнитопровода образуется переменный по своей величине и направлению ток. В катушке он тоже меняется. Именно поэтому ток называется переменным. Конструкция агрегата позволяет ему вырабатывать достаточное количество электроэнергии даже при относительно медленном вращении, так как он имеет большое количество катушек и роторов, а вместо обычного магнита в нем установлен электрический.

Для всех моделей принцип работы генераторов практически одинаковый. Меняться могут лишь некоторые составляющие прибора, обеспечивающие выработку большего количества электроэнергии.

Как работает генератор переменного тока

Для тех, кто хотя бы немного разбирается в принципах выработки и распределения электроэнергии все предельно просто. В автомобиле имеется две электрические цепи: первичная и вторичная.

Между первичной и вторичной цепью стоит регулятор напряжения. Он вычисляет уровень напряжения во вторичной цепи, а в зависимости от этого задает параметры для первичной. Без регулятора напряжения в автомобиле мог бы контролироваться уровень напряжения и количество вырабатываемой электроэнергии.

Если напряжение в сети резко падает, на его показатели реагирует регулятор, и ток в цепи обмотки возбуждения повышается. В результате происходит увеличение магнитного поля, внутри электроприбора вырабатывается большее количество электроэнергии. Напряжение внутри механизма будет повышаться до тех пор, пока его рост не остановит регулятор.

Когда уровень тока во всей сети выравнивается, регулятор снова дает сигнал об увеличении напряжения в генераторе до нужного уровня. Таким образом, работа генератора напрямую зависит от количества потребляемой всеми системами автомобиля электроэнергии. А контролирует количество вырабатываемой энергии регулятор напряжения.

Важно! Работа генератора не зависит от оборотов двигателя. Если возникают сбои в электросети автомобиля, это связано либо с проблемами в самом генераторе, либо с неисправностью регулятора напряжения, но никак не с проблемами в работе двигателя. Устройство генератора позволяет вырабатывать нужное количество электроэнергии даже при небольших оборотах агрегата.

Ниже можно просмотреть видео с доступным пояснением схемы работы генератора переменного тока:

Как приводится в действие генератор

Генератор напряжения в автомобиле выполняет функцию преобразователя механической энергии в электрическую. Механическая энергия продуцируется от двигателя автомобиля. Устройство генератора выполнено таким образом, что шкив коленчатого вала передает движение к шкиву генератора. Между ними имеется ременное крепление, которое и обеспечивает эту передачу.

Все современные автомобили оснащены поликлиновыми ремнями, которые имеют хорошую гибкость и позволяют устанавливать на генераторах шкивы малого диаметра. А чем меньше диаметр этого узла, тем больше агрегат может вырабатывать энергии. Такая взаимосвязь обеспечивает высокие передаточные отношения, которые отличают высокооборотные генератора.

Из этого можно сделать вывод, что применение новых материалов и технологий в производстве генераторов постоянного и переменного тока позволяют увеличивать их производительность. Это весьма актуально для высокотехнологичных автомобилей с их повышенным потреблением электроэнергии.

Устройство генератора

Устройство генератора не слишком изменилось ос времен изобретения первых электрических механизмов постоянного и переменного тока, применяемых для продуцирования электроэнергии в автомобилях. Этот агрегат имеет следующее устройство:

корпус;
две крышки с отверстиями для вентиляции. Алюминиевые крышки стягиваются между собой тремя или четырьмя болтами;
ротор, вращающийся в двух подшипниках и приводящийся в движение при помощи шкива;
ток на обмотку электромагнита подается двумя медными кольцами и графитовыми щетками;
они, в свою очередь, соединяются с реле-регулятором, который и обеспечивает контроль за уровнем выработки электроэнергии внутри агрегата. В зависимости от модификации, реле может быть либо встроено в корпус, либо выносится за его пределы.

Все современные приборы оснащены вентиляторами охлаждения, которые не дают устройству перегреваться. Генераторы крепятся непосредственно к передней части двигателя при помощи специальных кронштейнов.

Статор генератора состоит из сердечника, обмотки, пазового клина, паза и вывода для соединения с выпрямителями. Ротор состоит из полюсной системы. Эти компоненты находятся в корпусе, а их работа и взаимодействие является основой для выработки электроэнергии внутри устройства.

Щеточный узел помещает в себе щетки, или скользящие контакты. Они могут быть многографитными или электрографитными. Щеточные узлы передают постоянный ток на вращающийся якорь, выступающий в роли постоянного магнита. Но эти же щетки являются слабым звеном данной конструкции, так как требуют постоянного обслуживания, чистки и замены изношенных деталей.

Устройство автомобильного бесщеточного генератора

Бесщеточный тип устройства на сегодня является самым распространенным, так как он является наиболее надежным и не требует постоянного обслуживания. Как и любой другой прибор, он состоит из двух узлов:

В отличие от щеточных механизмов, здесь применяется компаундная регулировка выдаваемого напряжения. Оно реализуется за счет того, что оси обмоток смещены на 90 градусов. В результате при увеличении нагрузки магнитное поле ротора смещается в сторону основной обмотки, и вырабатываемая в ней ЭДС повышается. Напряжение, в свою очередь, стабилизируется.

Такое устройство механизма имеет следующие преимущества:

при работе устройства не образуется угольная пыль, являющаяся основной проблемой для щеточных генераторов;
после определенного срока эксплуатации не требуется замена щеток;
уменьшенное количество механических конструкций значительно повышает надежность прибора и минимизирует затраты на его обслуживание;
прибору не страшны неблагоприятные погодные условия;
такие приборы имеют простую конструкцию, а значит и стоят они дешевле.

Бесщеточные генераторы достаточно популярны, несмотря на то что они однофазные и имеют невысокую КПД. Однако данный их недостаток устраняется применением систем с электронным регулированием и независимым возбуждением.

Как устроен генератор постоянного тока

Прибор постоянного тока имеет схожую конструкцию с генератором переменного тока. Основные его части - это якорь в форме цилиндра с обмоткой и электромагниты, создающие напряжение в приборе.

Они делятся на два типа: самовозбуждающиеся и с применением независимого включения, такие приборы тоже могут быть щеточными и бесщеточными.

Из-за того, что генераторы постоянного тока нуждаются в постоянном источнике энергии, область их применения достаточно узконаправленная. Часто они применяются для питания общественного электротранспорта. Данный тип приборов используется в дизельных генераторах.
