Расчет п образной лестницы с забежными ступенями. Деревянная поворотная лестница – решение для маленького помещения! Ширина маршевой лестницы с забежными ступенями

Рис. 1 Общий чертеж лестницы


Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

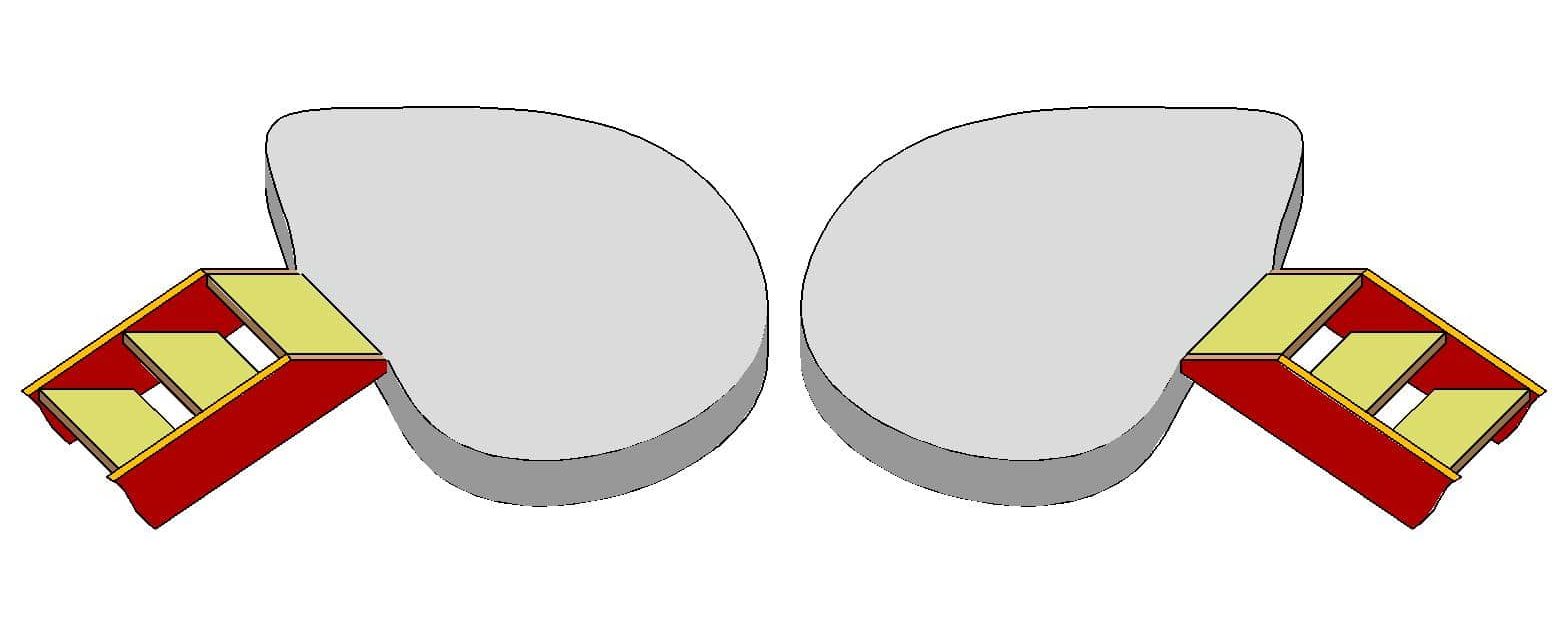

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Расчет забежной лестницы с поворотом 90°

Главный результат работы данного калькулятора:

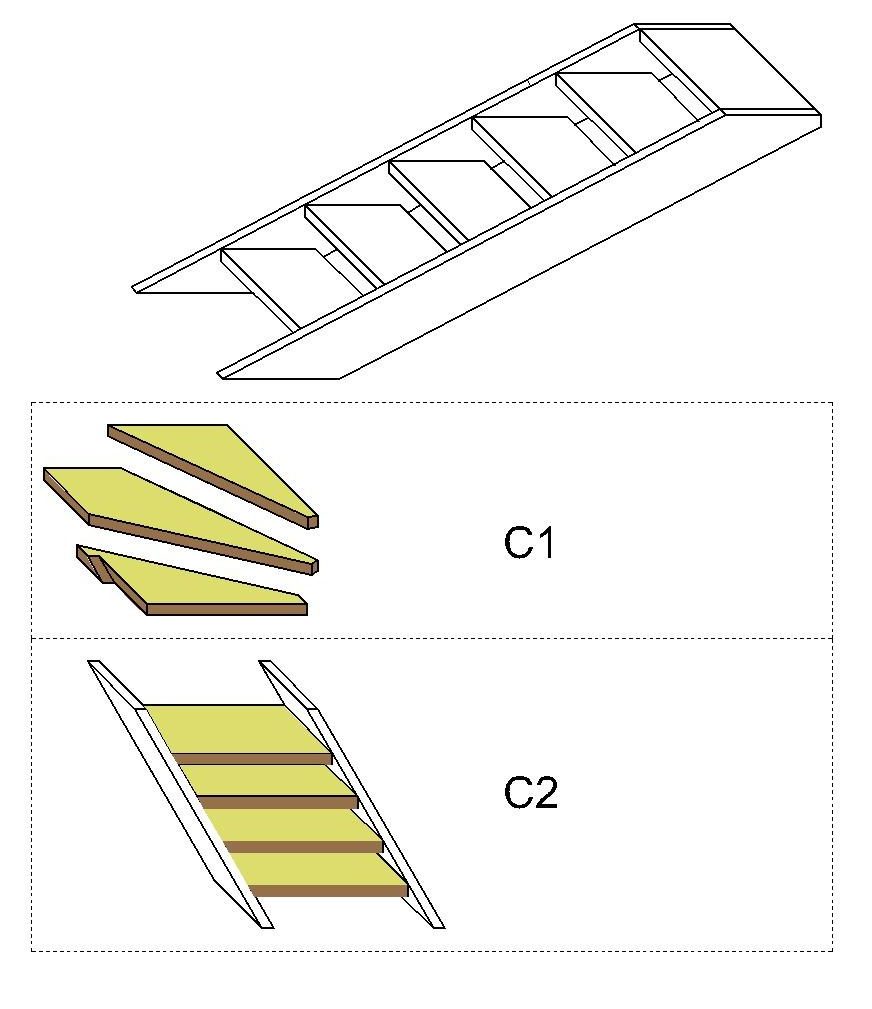

  1. Информация, необходимая для изготовления тетив
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора для расчета лестниц с поворотными ступенями на 90° является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, а также точного расчета забежных ступеней лестницы на 90 градусов, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Инструкция к калькулятору лестницы с забежными ступенями с поворотом 90 градусов

Для того, чтобы осуществить расчёт лестницы с забежными ступенями на 90° онлайн, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы, представленные на нашем сайте, можно разделить на категории по трём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одной паре тетив/косоуров;

б. Средняя длина — ступени размещены на двух парах тетив;

в. Минимальная длина — ступени размещены на трёх парах тетива, габарит по длине регулируется изменением количества ступеней на соответствующих парах тетив.

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух или трёх парах тетивах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных парах тетивах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одной паре тетив/косоуров, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив/косоуров и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок;

в. Сложная в изготовлении — изготавливается из тетив/косоуров, прямоугольных ступеней, площадок и поворотных ступеней.

Лестницы, представленные на нашем сайте:

  • — 1.а.-2.в.-3.а.
  • — 1.б.-2.а.-3.б.
  • — 1.б.-2.б.-3.б.
  • — 1.б.-2.б.-3.в.
  • — 1.в.-2.а.-3.б.
  • — 1.в.-2.а.-3.в.
  • — вне классификации
  • — 1.а.-2.в.-3.а.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 12 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, марши, поворотные ступени, площадки) и то, как эти 12 подъёмов размещены друг относительно друга.

Можно все эти 12 подъёмов разместить в один ряд по длине проёма — « «, « «. В этом случае Ваша лестница будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении.

Можно эти 12 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху). С площадкой на повороте — « °» — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « °» — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине.

Можно эти 12 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда. С площадкой на повороте — « » — более простой в изготовлении вариант (например, 5 ступеней на нижней паре тетив, площадка и 6 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « » — более сложный в изготовлении вариант (например, 3 ступени на нижней паре тетив, 3 поворотные ступени и 6 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Можно эти 12 подъёмов разместить на 3 перпендикулярных друг другу (при виде сверху) рядах. С площадками на поворотах — « » — более простой в изготовлении вариант (например, 2 ступени на нижней паре тетив, площадка, 3 ступени на средней паре тетив, площадка и 5 ступеней на верхней паре тетив). С поворотными ступенями на повороте — « » — более сложный в изготовлении вариант (например, 2 ступени на нижней паре тетив, 3 поворотные ступени, 2 ступени на средней паре тетив, 3 поворотные ступени, 2 ступеней на верхней паре тетив). В этих случаях Ваша лестница будет иметь минимальный габарит по длине и регулируемый габарит по ширине.

Или Вы можете выбрать « «, которая не похожа не на одну из приведённых выше и придаст интерьеру Вашего дома поистине изысканный вид, как и эффектная деревянная или стильная металлическая винтовая.

Данная конструкция актуальная в ситуации, когда Вы хотите лестницу в два пролёта с красивым переходом между ними в виде поворотных ступеней, и количество пространства в том место, где её необходимо разместить ограничено. Поворотные ступени не крепятся непосредственно к тетивам, поэтому Вам необходимо будет предусмотреть дополнительные детали, через которые бы нагрузка от поворотных ступеней передавалась бы на остальные части лестницы.

Такие конструкции могут быть деревянные, но допустимо использование метала в каркасе, а также есть возможность выбирать различный угол поворота ступеней. Проекты лестниц, ведущих на второй этаж, именно забежного вида, включают в себя такую особенность как то, что конструкции обустраиваются кругового типа и располагаются практически непрерывно снизу до верху.

Естественно, верхняя часть конструкции намного меньше по ширине, чем нижняя. Именно таким образом можно за счет ступеней заменить лестничную площадку, и сэкономить место.

Лестницы с забежными ступеньками бывают двух видов:

  1. Поворотные под углом 90 градусов.
  2. Поворотные, в которых углы составляют 180 градусов.

Вполне возможно сделать своими руками, и проектирование, и монтаж такого предмета интерьера, но предварительно стоит ознакомиться с достоинствами и недостатками, чтобы не разочароваться в будущем.

Среди преимуществ можно отметить:

  • Возможность уменьшить площадь, которая отводится под лестницу, благодаря чему она становится более компактной;
  • Визуальное увеличение пространства комнаты, что требуется даже для крупногабаритных коттеджей, ведь места много не бывает;
  • Привлекательный внешний вид.

Среди недостатков специалисты отмечают:

  • Психологический дискомфорт, который может появиться при поднимании по сужающейся лестнице;
  • Сложность монтажа, а также проведения расчетов;
  • Отсутствие комфорта, но это личное дело каждого человека, так как одни предпочитают обустраивать лестницы с площадкой, а другие без;
  • Наличие риска травмирования при спускании, если конструкция была установлена неграмотно, без соблюдения норм и стандартов.

Расчет и чертеж лестницы с забежными ступенями

Чтобы избежать неприятных и чрезвычайных моментов после установки лестницы с забежными ступенями, стоит обратить внимание не только на их виды, но и на то, как должны проводиться расчеты.

Именно этот этап считается особенно важным, и он должен быть проведен максимально внимательно. Расчет ведется тогда, когда создается чертеж, как в разрез, так и целостный.

Высчитывая размеры, нужно пройти такие этапы, как:

  • Высчитывание глубины по наружному краю каждой ступени, который не должен быть более 40 см;
  • Вычисление средней глубины каждой ступеньки, которая бывает, в основном, 20 см;
  • Выбор высоты ступеней, которая может варьироваться в пределах 12-22 см;
  • Выбор максимального выступа с торцевой части проступей, который не превышает 4 см.

В основном, самая популярная лестница Г-образная. Ее проще чертить, и установка не доставит труда.

Чтобы определиться с размерами такого предмета в интерьере, нужно также учесть все нюансы:

  1. Для повышения комфортности, нужно с глубины ступеней (С) вычесть их высоту (Д). В основном, она составляет 12 см.
  2. Для обеспечения максимальной безопасности, нужна сумма С+Д, что равняется в среднем 46 см.
  3. Для вычисления оптимального шага, потребуется суммировать 2Д+С, и составляет это примерно 62 см.

Углы ступеней лестницы и стандарты обустройства конструкции

Изготовление и проведение монтажа лестницы, как с поворотным видом, так и обычных, осуществляется исключительно в соответствии с стандартами ГОСТ и СНиП, с которыми нужно ознакомиться в первую очередь.

Для лестницы с забежными ступенями есть свои особенные рекомендации:

  1. Максимальной глубиной ступеней в том месте, где они примыкают к стене, считается 40 см.
  2. Минимальной глубиной ступеней там, где проводится монтаж к центральному каркасу, считается 10 см.
  3. Минимальная допустимая глубина в центральной части забежных ступеней не должна быть менее 20 см.
  4. По высоте ступени не должны превышать 12-22 см.
  5. Проступи не должны быть свисающими, более чем на 4 см.

Если у лестницы разворот равен 180 градусам, то должен быть специальный промежуток между верхним и нижним маршем не больше, чем четверть расстояния между левыми и правыми краями проступей. По высоте, перекрытия не должны превышать высоту в 2 м.

Удобная Г-образная лестница

Конструкции забежных лестниц и их особенности

Суть лестницы, в которой забежные ступени, в том, чтобы исключить из конструкции площадку.

А также:

  • Заменить ее на ступени;
  • Сделать предмет интерьера более компактным;
  • Добавить комфорта и удобства.

Именно таким образом экономят пространство в частных домах, и есть возможность обустроить даже самые маленькие по габаритам жилые помещения. Специалисты не рекомендуют делать ступени по глубине более 40 см. Чем ближе ступень к стене, тем она будет ближе к центральной опорной части. Таким образом, можно увеличить радиус закругления ступеней, а также сэкономить пространство.

При глубине проступей более 40 см, увеличивается глубина центрального каркаса, и тем самым конструкция становится менее безопасной, что категорически запрещается. Это может стать причиной проламывания ступеней и вовсе чрезвычайных ситуаций с последствиями в виде травмы.

Лестницы забежные со ступенями в 90 градусов

На сегодня можно найти готовые угловые лестницы, причем различных видов, типов и высоты.

Среди поворотных есть два популярных типа:

  • С разворотом в 90 ᵒ;
  • С разворотом в 180 ᵒ.

Стоит заметить, что рассчитывая размеры конструкции самостоятельно, могут возникнуть проблемы именно с лестницами, которые обладают поворотом в 90 градусов. Форму приступков нельзя брать произвольную, нужно придерживаться четко стандартов.

В таком случае изделие будет прочным и безопасным, а также можно будет максимально удобно использовать объект и не переживать за последствия, что позволяет сохранить все особенности и нужные стандарты.

Следя за тем, какой шириной обладает каждый элемент лестницы, можно исключить допущения проблем и оплошностей. Увеличение ширины от узкой проступи до широкой должно проводиться плавно и без резких перепадов. Стоит заметить, что по ширине горизонтальная поверхность на самой большой из ступеней не должна равняться маленькой лестнице и должна быть, как минимум больше на 10 см.

Лестница с площадкой - одна из самых удобных лестничных конструкций. Про достоинства такой лестницы расскажем в материале: .

Забежная лестница с поворотом на 180 градусов

Важно помнить о том, что если нет определенных навыков по установке лестничных конструкций, то желательно выбрать услуги профессиональных мастеров, чтобы быть уверенными на 100% в безопасности и прочности.

Основными требованиями к поворотным лестницам с углом до 180 градусов являются:

  • Соблюдение ширины поворотных ступеней по краю не меньше 40 см;
  • Соблюдение ширины поворотной ступени по середине не меньше 20 см;
  • Соблюдение радиуса поворота в 30 см.

Выполнение всех ступеней, в том числе и поворотных, по одной линии.

Лестница с забежными ступенями своими руками (видео)

Благодаря этому, лестница будет выглядеть стильно, модно и, самое главное, комфортно. Приобретая лестницы готового плана в магазине, нужно при сборе и установке четко проверить наличие всех нужных составляющих и крепежей.

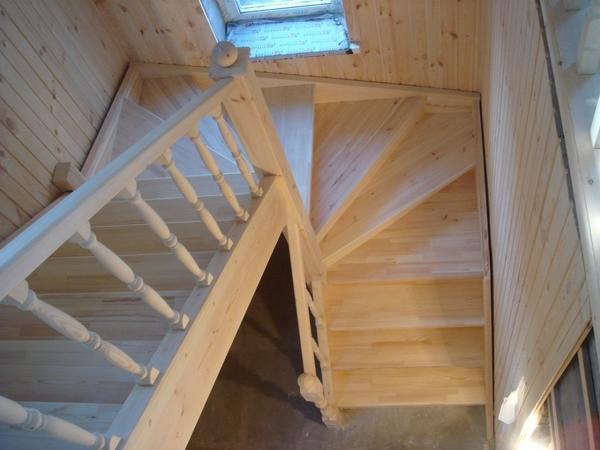

Дизайн забежной лестницы (фото в интерьере)

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) - эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

  • Шаг 1 . Выбор количества поворотных ступеней - 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт ).
  • Шаг 2 . Выбор подходящих единиц измерения - мм, см, м, дюймы, футы.
  • Шаг 3 . Указание цветовой насыщенности чертежей для отрисовки - монохромные, цветные.
  • Шаг 4 . Определение стороны захода на лестницу - правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 5 . Способ крепления поворотных ступеней - соединение шип-паз, в разрез опорного столба.
  • Шаг 6 . Ввод параметров лестницы - длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы ) .
  • Шаг 7 . Параметры ступеней - количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально ).
  • Шаг 8 . Подступенки (опционально) - возможность использования подступенков.
  • Шаг 9 . Параметры косоуров - толщина балки, ширина балки (отдельно для прямого и забежного марша ).
  • Шаг 10 . Опорные балки жесткости - толщина, ширина.
  • Шаг 11 . Параметры опорного столба - сторона сечения.
  • Шаг 12 . Выбор характеристик элементов ограждения - высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 13 . Перекрытие и стены - блоки используются только для 3D-визуализации и не влияют на конечные результаты.
  • Шаг 14 . Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать ».

Особенности конструкции / обозначения на чертежах

Создание лестницы своими руками позволяет значительно сэкономить бюджет, однако начинающие мастера не всегда осознают, что это достаточно долгий и сложный процесс с большим количеством нюансов, ознакомиться с которыми сразу практически невозможно. Поэтому, для того чтобы выполнить грамотный расчет конструкции и обеспечить наиболее комфортные условия при перемещении, необходимо воспользоваться приведенными ниже значениями при заполнении полей калькулятора. Они основаны на популярной «формуле удобства» французского инженера Франсуа Блонделя и проверены практике не одним поколением строителей. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн ».

Формула Блонделя: 2 × h + s = 60/65 см

  • h - высота ступени;
  • s - ширина проступи;
  • 60/65 см - средняя длина шага человека.

Также отметим, что для изготовления безопасной и надежной лестницы необходимо руководствоваться строительными требованиями и нормативами, которые описывают допустимые эксплуатационные нагрузки, габариты, характеристики материалов и прочее. Наш калькулятор не учитывает эти ограничения, но и не позволяет создать гарантированно нестабильную конструкцию - расчет остановится и появится окно с ошибкой. Тем не менее, во избежания возможных негативных ситуаций, мы рекомендуем ознакомиться с положениями следующих документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» .

Ознакомьтесь с нашими статьями - установка деревянной лестницы и оптимальный угол наклона лестницы . Мы уверены, что вам будет полезна эта информация, в том числе при расчете на калькуляторе забежной лестницы на 90°.

Пример расчета Г-образной лестницы

При попытке сэкономить пространство в помещении советуют при установке лестничных конструкций отдать предпочтение изделиям с поворотными ступенями. Лестницы такие вместо привычной площадки оснащаются забежными ступенями – они также достаточно удобны в пользовании. Особенность в их выполнении в, том что одна каждая из проступей поворота идет к расширению. На повороте создается округление стен. Это позволяет сократить размеры ступеней, влекущие и уменьшение затрат на установку сооружения.

Внимание! Узкая сторона забежных элементов рассчитывается из общепринятой норы, равной 10 см и более.

Схема сборки маршевой поворотной конструкции

Выбор конструкции

  • Поворотные на 90 гр. с забежными ступеньками у подножия или в центре.
  • П-образная
  • Криволинейная.

Расчет лестницы с поворотными ступенями П-образного типа (180 гр.) происходит в 2-х вариациях:

  1. Двухмаршевые сооружения.
  2. Трехмаршевые с коротким промежутком между 2-мя частями забежных ступенек.

Разработка лестницы для дома

Типы материалов:

  1. Дерево (90*180*3,5 см).
  2. Металл (профиль, уголки, швеллер, ковка).
  3. Бетон.
  4. Стекло и пр.

Подобные конструкции могут быть скомбинированы из совершенно разных по свойствам материалов, а разместить лучше будет в угловой части дома или у стены, хотя некоторые изделия, при определенном дизайне помещения хорошо будут смотреться и по центру комнаты (разворот на 180 и 90 гр.). Во втором случае создаются винтовые сооружения, опирающиеся на центральную балку или нижнюю опору. Крепление может производиться к несущей стене. Для этого потребуются больцы. Чтобы скрепить элементы конструкции используют болты, саморезы или сварку.

Расчет строения

Основные вычисления

Лестница с поворотными ступенями на 180 гр. монтируется с соблюдением обязательного условия горизонтального распределения между параллельными маршами от 1/4 их ширины. В приведенном ниже примере будет рассмотрена конструкция П-образной формы.

Лестница с поворотными ступенями своими руками будет создана правильно, если максимально точно определить уровень глубины забежных элементов:

  • В центре марша делается разметка средней линии перемещения АВС, на которой отображают ширину проступей. Начало от вершины округления, при распределении ступеней линия BC, должна образовать вертикальное положение, и разделить среднюю ступень на два равных горизонтальных отрезка. Для наглядности ниже показаны лестницы с поворотными ступенями на фото.

Еще один вариант поворотной конструкции

  • Так образуются участки 1, 2… 4 и пр. С увеличением прямых ступенек, меньше будет заметен переход. В данной ситуации из прямых ступеней задействуют лишь три – 6, 7 и 8. После проведения горизонтального отрезка DE, выступающего в качестве ограды для ровной ступеньки 8. Она является начальной точкой отсчета для регулирования глубины изделия, соединяется середина А с делениями 1 и 2 на траектории перемещения.
  • На следующем этапе разрабатывается поворотная лестница с забежными ступенями своими руками путем продолжения этих контуров до пересечения с поперечной линией DE. На ней образуется контур 1-2. Если отложить его по проекции от D к E, это способствует получению отметок 3… 7. Их соединение проводится ровными отрезками с аналогичными точками, размещенными по контуру перемещения. Так создаются горизонтальные части забежных элементов марша с левой стороны.

Способ №2

Конструкция лестницы с поворотными ступенями регулируется следующим образом: от начала точки В по траектории перемещения откладывается ширина проступей. Здесь учитывается норматив, при котором вертикальный отрезок DВ разделяет среднюю ступень 1 по продольной стороне на 2 одинаковые части.

Бетонные лестницы с поворотными ступенями образуют определенное число прямых ступенек. Отдельное количество поддается регулировке (три ступени: 6, 7 и 8), получается отрезок АВ: от вертикального отрезка DВ. К данному отрезку примыкает наклонная АС.

Подгонка лестницы по высоте

На ней создают 7 делений, соответствующих 7 регулируемым ступеням, в выбранном масштабе. При этом параметры этих участков будут образовывать увеличение на одну часть. От сечения А первый участок составит 2, следующий – 3…4 и пр. Одной частью определяется отрезок в 3, 5 или 1 см.

Соединяется точка С с отметкой B и проводится из каждой точки деления линии, образующие параллель ВС. На вертикальной стороне АВ получаются соответствующие линии. Затем образуются соединения точек деления с сечениями 2, 3, 4 и т. д. на среднем контуре перемещения и продолжаются до стены вокруг лестничной клетки.

Чертеж будущей установки

Конструкции на два марша

Точно так же просчитываются и конструкции на два марша с радиальным разворотом на 90°. Изначально чертится средний контур марша. Потом от центральной части дуги, в два направления от него откладывают линии (хорды), соответствующие ширине рядовых ступенек.

Различают 2 типа размещения забежных ступенек в центре разворота:

  1. когда одна ступенька разделяет отрезок АС на 2 равные части.
  2. когда 2 ступеньки присоединяются к этой линии с двух участков, размещенных по разные стороны.

По среднему конуру перемещения вырисовывают план лестничной установки со ступеньками. Затем подбирается ступенька, от которой исходит начало забежных поступей и наносят контур ЕВ. Он должен образовывать пересечение с отрезком СА, проведенным по середине округления лестничного сооружения.

На пересечении ставится точка В. Из отметки А под заданным углом откладывается линия АD. Разделяется АD на части. От отметки А первое деление равно 2, второе – 3, третье – 4 участками т. д. Соединяется конец последней части с точкой В.

Проекты лестниц с разных заходов

Параллельно образованному отрезку ВD проводится линия по конечным точкам всех частей (отметки 2, 3… и пр.) до примыкания их к АВ. Участки, где пересекались линии, соединяются отрезками с отметками 1, 2, 3 и пр. на контуре перемещения и продлеваются до стеновой поверхности. Обводятся параметры забежных ступенек и определяются параметры с поправкой на масштаб.

Для создания лестниц с радиальным разворотом создают ряд конструктивных элементов: тетивы, косоуры или прочие опоры, соответствующие радиусу необходимого изгиба лестницы. Поворотные сооружения с забежными ступеньками создаются без радиуса сгиба. Вместо этого служит поворотное размещение на 90°.

Схема лестницы на косоурах

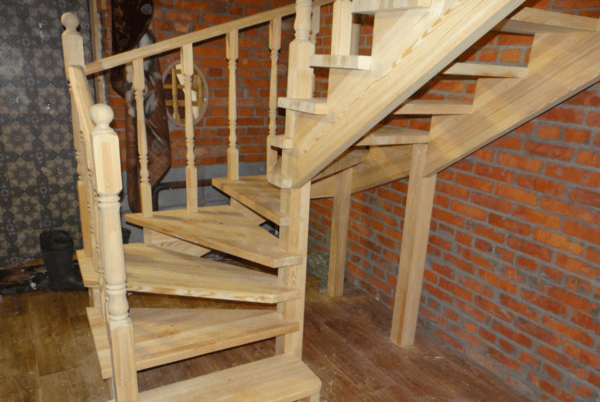

Лестница с забежными ступенями у подножья, поворот 90°

Подготовка к процессу заключается в подборе основных деталей:

  1. Косоуров.
  2. Тетив.
  3. Ступеней: рядовых, забежных, подиумных.
  4. Подступени.
  5. Ограда: столбы, балясины, поручни.

Внимание! Подиумных должно быть 2-3 шт. для безопасного и комфортного подъема на забежную часть.

Инструменты:

  • Электродрель.
  • Лобзик.
  • Молоток.
  • Шуруповерт.
  • Измерительные приборы.
  • Крепежи (саморезы, евровинты и т.д.).

Проект монолитной лестницы

Создание проекта:

  • Вычерчивается круг, диаметр которого будет не меньше 90 см, он определяет ширину ступеней.
  • Создается средний контур сооружения в круглом сечении через центральный участок с наклоном в 45 гр.
  • Разбивается окружность на линии, они равняются глубине рядовых ступеней (25-40 см).
  • По среднему отрезку отмечаются прямые элементы марша.
  • На промежутке, равному ширине ступени по внутренней ее границе создаются отрезки АС и АВ. От них ведут расчет забежных ступенек.
  • Отрезки АС и АВ размещаются так, чтобы внутренние параметры забежных ступеней образовывали 10 см, а наружные 40 см. Высота подступеней составляет 12 до 22 см.
  • После нанесения отметок разрезаются подготовленные материалы.
  • Аналогичная технология расчетов служит для устройства с разворотом на 180 гр.

При этом важно помнить об основных рекомендациях, относительно регламентируемых размеров и назначения конструкции. Установка подобного изделия обычно проводится в не отапливаемом помещении. Площадь, отведенная для монтажа системы, составляет 1,5 м кв. Это позволяет провести установку в малогабаритных сооружениях.

Лестница с забежными ступенями это своеобразный симбиоз двухмаршевой и винтовой лестницы. Подобная лестница, при условии грамотного расчета, способна придать нотку элегантности частному дому. Но изготовление г-образной лестницы – не простое дело, к которому нужно подходить, вооружившись точными расчетами.

К конструированию лестницы с забежными ступенями нельзя приступить, основываясь только на стандартных размерах и требованиях предъявляемых к лестницам в частных домах, потому, что такая лестница рассчитывается для каждого помещения индивидуально.

Для расчета г-образной лестницы существует два основных пути – математический и графический, но каждый из них требует тщательности и внимательности, потому как ошибка, закравшаяся в расчеты и вовремя не обнаруженная, в конечном итоге может дорого стоить и привести даже к переделке лестничной конструкции.

Графический расчет может быть выполнен двумя способами – при помощи чертежной бумаги или же можно воспользоваться графической компьютерной программой для построения чертежей.

Математический метод расчета еще сложнее, т.к. требует специфических математических знаний и правильного применения формул.

  • Прежде всего, следует обозначить серединную линию лестничного марша – это линия, которая проходит вдоль всей лестницы, по центру ступеней, а через забежные ступени, проходит параллельно узкому краю ступеней, закругляясь или изгибаясь.
  • Радиус поворотных ступеней должен определяться особенностями помещения и удобством расположения лестницы.
  • Угол поворота рассчитывается исходя из проекции лестницы на плоскость пола.

При расчете конструкции стоит вооружиться знанием пропорций, которых стоит придерживаться для безопасного и комфортного использования лестницы.

Для составления этих пропорций нужны следующие измерения:


Для того чтобы лестница изгибалась по правильной линии, следует соблюсти еще одно правило – в одном лестничном марше должно быть не менее 5 и не более 9 поворотных ступеней.

Существует еще ряд параметров, характерных для г-образных лестниц и которые в обязательном порядке следует учесть при ее проектировании и установке:


Расчет с-образной лестницы с поворотом на 90 градусов и угловой промежуточной площадкой

С-образная лестница – это конструкция с беспрерывным радиусным поворотом. Такая лестница может устанавливаться, как альтернатива двухмаршевой лестнице, и так же как на двухмаршевой на с-образной лестнице может быть установлена промежуточная площадка.

С-образную лестницу еще иногда называют П-образной и ей характерны следующие преимущества:


К определенным сложностям можно отнести такие нюансы:

  • При движении по с-образной лестнице, идти придется только по внешнему радиусу, потому что создается подсознательное ощущение, что некуда поставить ногу в узкой части ступени.
  • Сложная конструкция не оставляет права на ошибку, т.к. любой, даже малейший, промах в расчетах, даже если не будут заметны визуально, то в конечном итоге могут привести к дискомфорту при использовании лестницы и травмам.

При расчете конструкции лестницы не стоит забывать о двух особенностях, которые характерны с-образных лестниц – при расчетах лестничной конструкции расстояние между маршами должно быть заложено в значении равным одной четверти ширины ступени, а расстояние между проемом и лестничным маршем должно составлять не менее двух метров.

Для того чтобы разметить чертеж лестницы, нужно определиться с центральной точкой сгиба лестничного марша. Затем определяется количество ступеней на поворотном участке лестницы, как правило, их должно быть не менее 5, но чем их больше, тем удобнее пользоваться лестницей.

Ширину ступени лестницы можно рассчитать при помощи еще одного приема, для этого необходимо знать длину шага среднестатистического человека – она равна примерно 65-75 сантиметров и чтобы, вычислить оптимальную высоту ступени, нужно эту цифру разделить на 4 , то получится высота ступени равная 16-18 сантиметрам, комфортная для подъема.

Если существенно занизить высоту ступеней, то при ходьбе по такой лестнице постоянно будет возникать подсознательное желание перешагнуть через пару ступенек и лестница будет занимать значительное пространство.

А если же решить экономить пространство и сделать ступени слишком высокими, то пользование такой лестницей будет доставлять дискомфорт из-за необходимости прилагать значительные усилия.

С-образную лестницу можно установить с площадкой, такая лестница выглядит более привычно, но занимает значительно больше места и соответственно требует более внушительного вложения средств, для конструирования и установки.

Но не смотря на материальные затраты, такой лестницей будет гораздо удобнее пользоваться и, что не маловажно, значительно безопаснее.

Промежуточная площадка условно разбивает лестницу на две части, что делает подъем мене утомительным и энергозатратным. Не смотря на то, что формально с-образная лестница занимает больше места по сравнению с остальными аналогами лестничных конструкций, но как правило, если избирается такой вид лестницы, то при проектировке дома закладывается так называемая лестничная клетка, которая не занимает жилое пространство.

Благодаря своей конструкции поворотные лестницы с промежуточной площадкой являются более пологими, но при этом выдерживают симметрическую графическую линию, которая структурирует пространство.

Проектирование

Металлическая двухмаршевая лестница с поворотными ступенями онлайн

Проектирование двухмаршевой металлической лестницы происходит, основываясь на стандартных приемах и принципах, при помощи которых, рассчитываются лестницы из любого материала и принципиальных отличий в этом вопросе нет.

Но, все же, материал из которого планируется изготовить лестницу, вносит свои коррективы на этапе проектировки лестничных конструкций. Прежде всего, это относится к расчету нагрузки в местах креплений и соединений, на этот фактор, несомненно, может повлиять материал, из которого будет изготовлена лестница.

Лестницы, изготовленные из метала, имеют ряд плюсов по сравнению с лестницами, изготовленными из других материалов:


При проектировании металлической лестницы особое внимание стоит уделить нагрузке, которая буде оказываться на отдельные элементы лестницы.

Для того чтобы рассчитать максимально допустимую, для данной лестницы нагрузку необходимо – вес всей лестничной конструкции (тут учитывается количество ступеней и их площадь) умножить на коэффициент минимально допустимой прочности, который равен числу 1,1 – в результате мы получим среднюю нагрузку которую способна выдержать лестничная конструкция.

А чтобы обезопасить себя от опасных сюрпризов, на случай переноски по лестнице каких либо тяжелых предметов или грузов, необходимо вычислить коэффициент максимально допустимой нагрузки, которую способна выдержать лестница.

Для этого предыдущий полученный результат умножаем на 1,4 – это даст гарантию, того, что при переноске по лестнице, скажем тяжелого шкафа, лестница не деформируется и не обрушится. Но для безопасной эксплуатации лестницы, следует, все таки, прибегнуть к превентивным мерам и дополнительно укрепить сварочные швы.

При использовании графического метода проектировки металлической лестницы, нужно определить масштаб, в котором будет создаваться проект. Для построения чертежа будущей лестницы лучше всего использовать чертежную бумагу, так называемую миллиметровку, при помощи которой легко будет построить и чертеж, а главное заложить и рассчитать масштаб лестницы и снять размеры с готового чертежа.

При построении графического изображения лестницы нужно построить два изображения – горизонтальны и вертикальный разрез будущей лестницы. Использование графического метода проектирования лестничного марша из металла позволяет наглядно увидеть особенности лестницы и при необходимости их откорректировать.

Угол поворота, количество забежных ступеней, размеры ступеней, ширина марша, длина лестницы – все эти параметры закладываются в чертеж, и на выходе получается лестница, соответствующая всем выдвигаемым требованиям.

Рассчитать металлическую поворотную лестницу помогут онлайн сервисы, которые сделают это в разы быстрее построения чертежа. Как правило на ресурсах предоставляющих такую услугу не составит труда найти программу которая бесплатно рассчитает лестницу.

Для того, чтобы воспользоваться таким ресурсом нужно вооружиться некоторыми цифровыми данными, которые запросит программа для корректного расчета лестницы.

Прежде всего – это, конечно же, высота проема в который планируется вписать лестницу в миллиметрах, стоит обратить внимание, на то, что все измерения должны быть максимально точными, вплоть до миллиметра, потому что, если вдруг программе будут предоставлены не верные данные и рассчитанные лестница не подойдет по габаритам в требуемое помещение, то в этом будет виновата не программа, а хозяин будущей лестницы, которому, к тому же, придется понести материальные убытки, связанные с, возможными, переделками конструкции.

Поэтому к проектированию лестницы на этапе расчетов следует отнестись с максимальным вниманием. В программу вводятся следующие данные: длина проема, ширина планируемого лестничного марша, предполагаемого количество ступеней, из них забежных, количество и желательный размер подиумных ступеней, толщина ступеней и размер навесного края ступени.

Далее можно выбрать предпочтительные характеристики для лестницы – по какому уровню должна быть выставлена последняя, верхняя ступень лестницы относительно пола второго этажа, формат в котором предпочтительно получить чертеж, вот собственно и все базовые требования от программы.

Но при внесении всех цифровых данных, следует опираться не только на желаемые параметры, но и на те, требования, которые предъявляются к лестницам по технике безопасности. Потому, что если сконструированная лестница будет эффектно выглядеть, прекрасно впишется в интерьер, но будет не удобна при эксплуатации или повлечет за собой падение, вследствие неправильного расчета, ее все равно придется переделывать.

Бетонная двухмаршевая лестница с поворотными ступенями онлайн

Бетонная лестница с поворотными ступенями может занять достойное место в дизайнерском оформлении частного дома.

При проектировании такой лестницы алгоритм действий ничем не отличается от проектирования лестниц других типов – определение размеров и параметров, комфортного угла наклона и линии изгиба лестничного марша.

Но при проектировании бетонной лестницы стоит не сбрасывать со счетов технологию изготовления – при установке лестницы строится опалубок при помощи, которого собственно и формируется лестница.

Угол наклона лестничного марша позволяет рассчитать расход бетона для заливки лестницы. Так если уклон лестницы составляет 45 градусов, то расходование бетона будет экономичным, но использование такой лестницы в жилом доме будет не совсем комфортно, а при удобном уклоне марша в диапазоне 20-30 градусов бетонная смесь будет расходоваться в разы более. Но если взвесить комфорт и денежные вложения – то на безопасность экономить не стоит.

Цифровые значения ширины и высоты ступени, равно как и ширины лестничного марша определяются стандартными значениями удобными для использования среднестатистическим человеком.

Забежные ступени для бетонных лестниц должны быть выполнены в соответствии со стандартными пропорциями, а для этого можно воспользоваться следующей формулой: радиус закругления поворотной части лестницы равен сумме ширины лестницы и двум значениям ширины ступени.

Среднее количество забежных ступеней, которое рекомендовано для поворотных лестниц в одном повороте не менее пяти, а угол, который при этом необходимо заложить между ступенями, можно вычислить, разделив угол поворота на количество забежных ступеней. Так при угле поворота лестничного марша на 90 градусов и при семи забежных ступенях – угол между ступенями будет равен 13 градусам.

При сборке опалубки для изготовления бетонных лестниц экономичнее всего будет использование деревянных расходников. После того как бетон застынет, деревянный опалубок легко снимется. Так как дерево очень чувствительно к влаге и при длительном контакте подвержено деформации.

Если опалубок будет использоваться единоразово, то дерево можно не покрывать протекторными составами, но в случае если планируется изготовление еще одной или нескольких лестниц, то дерево стоит защитить от воздействия влаги – в противном случае дальнейшее изготовление лестниц при помощи использованных опалубков станет не возможным.

При сборке опалубка целесообразнее воспользоваться саморезами по дереву, т.к. после застывания бетона такую конструкцию легче всего будет разобрать при этом, не повредив для дальнейшего использования.

Для формирования опалубка не правильной закругляющейся формы можно использовать фанерные листы, вырезанные в форме трапеции и подогнанные под линию изгиба лестничного марша.

Особое внимание стоит уделить расчету прочности лестницы, т.к. один квадратный метр застывшего бетона укрепленного арматурой толщиной в 25 сантиметров может достигать весом полутоны. Поэтому для укрепления лестничной конструкции из бетона рекомендуется помимо прочных опорных столбов соединить их между собой для создания дополнительных ребер жесткости.

Вес готовой железобетонной лестницы в частном доме на второй этаж может превышать две с половиной тонны, поэтому по технике безопасности, поэтому в качестве опорных балок целесообразно использовать железобетонные конструкции и грамотно рассчитать нагрузку лестницы на пол.

Расчет нагрузки бетонной лестницы на пол рассчитывается по формуле P = (1/2m+1/2m sina)/S, где m- масса лестничной конструкции, sina – угол наклона лестничного марша, S – площадь опорной части лестницы на пол, в квадратных сантиметрах.

Максимальнодопустимая нагрузка на квадратный сантиметр должна быть не более килограмма. Бетонная лестница не должна опираться на пол, в случае если он утеплен материалами подверженными деформации, в частности на пенопластовые утеплители.

Бетонирование лестниц начинается с нижних ступеней и за один раз должен залиться один лестничный пролет, во избежание изломов и крошения при дальнейшей эксплуатации. Для того чтобы цемент не был очень жидким, и не вытекал из опалубка нижней ступени, его необходимо уплотнить при помощи мелкого щебня.

Деревянная двухмаршевая лестница с поворотными ступенями онлайн

Благодаря прогрессу в дизайнерской и архитектурной мысли – многообразие различных видов лестниц и исполнение их в различных видах материала делает оформление домашнего пространства ограниченным только фантазией дизайнера.

Но главным, по прежнему, считается безопасность использования лестницы, особенно это актуально в использовании лестниц в частных домах, где не редко бывает ограниченным пространство и приходится жертвовать углом наклона для того, чтобы вписать лестницу в имеющиеся квадратные метры.

Крутизна лестницы зависит от частоты ее использования, чем чаще планируется использование лестницы, тем меньше должен быть угол ее наклона.

Лестницы с углом наклона лестничного марша 45 градусов и менее допустимо использовать в жилых помещениях, хотя для комфорта и безопасности лучше пользоваться лестницей с углон наклона меньше 30 градусов. А лестницы с углом наклона более 45 градусов считаются уже приставными и не подходят для частого использования.

При расчете деревянной лестницы следует учитывать плотность и прочность материала, поэтому при конструировании деревянной лестницы целесообразным будет проложить серединную тетиву, которая будет служить своеобразным ребром жесткости для деревянной лестницы.

Расчет поворотной деревянной лестницы основывается на стандартных параметрах, которые, используются для расчета лестниц любого типа и конфигурации, а именно: размеры помещения в котором планируется установить лестницу, расстояние от верхней ступени до верхней границы проема, отведенного под лестницу, определяется количество ступеней, это значение, должно соответствовать всем требованиям безопасного использования лестницы ну и, конечно же, учитывается угол наклона лестницы.

Чтобы соблюсти все условия, которые по технике безопасности предъявляются к деревянным поворотным лестницам, при самостоятельном расчете лестницы имеет смысл воспользоваться онлайн калькулятором лестничных маршей.

Обязательном условием при проектировании деревянной лестницы с поворотными ступенями считается обязательное условие – все ступени в лестнице должны быть строго одинаковой высоты, вы избежание травм.

Если высота лестничных пролетов не позволяет разделить высоту марша на равные части для формирования ступеней, то можно воспользоваться приемом построения подиумной ступени, высота которой может отличаться от остальных ступеней в марше, тогда появляется возможность все остальные ступени сделать одинаковой высоты.

При обилии материалов, из которых можно изготовить лестницу в частном доме, деревянная лестница, наиболее проста в сборке и это будет под силу сделать своими руками хозяину. Главное условие успешного построения лестницы является грамотный расчет параметров лестницы.

Как построить лестницу на второй этаж с забежными ступенями своими руками, расчет г-, с-образной лестницы с поворотом на 90 и угловой промежуточной площадкой, проектирование металлической, бетонной, деревянной двухмаршевой лестницы с поворотными ступенями онлайн, чертежи изготовления


Сообщение
отправлено.
