Простой индукционный нагреватель состоит мощного генератора высокой частоты и низкоомной катушки-контура, которая является нагрузкой генератора.
Генератор с самовозбуждением генерирует импульсы на основании резонансной частоты контура. В результате в катушке возникает мощное переменное электромагнитное поле частотой порядка 35 кГц.
Если в центр этой катушки поместить сердечник из токопроводящего материала, то внутри него возникнет электромагнитная индукция. В результате частой смены эта индукция вызовет в сердечнике вихревые токи, которые в свою очередь повлекут за собой выделение тепла. Это классический принцип преобразования электромагнитной энергии в тепловую.
Индукционные нагреватели очень давно используются во многих областях производства. С их помощью можно делать закалку, бесконтактную сварку, и самое главное - точечный прогрев, а также плавление материалов.

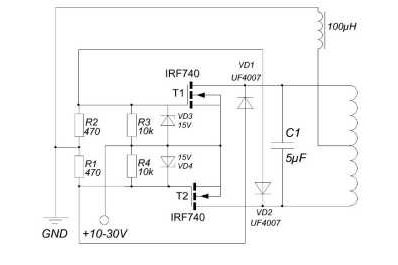

Я покажу вам схему простого низковольтного индукционного нагревателя, которая уже стала классической.
Мы её ещё больше упростим эту схему и стабилитроны «D1, D2» не будем устанавливать.
Элементы, которые понадобятся:
1. Резисторы на 10 кОм – 2 шт.
2. Резисторы на 470 Ом – 2 шт.
3. Диоды Шоттки на 1 А – 2 шт. (Можно другие, главное на ток от 1 А и быстродейственные)
4. Полевые транзисторы IRF3205 – 2 шт. (можно взять любые другие мощные)
5. Индуктор «5+5» - 10 витком с отводом от середины. Чем толще провод, тем лучше. Мотал на деревянной круглой палке, сантиметра 3-4 в диаметре.
6. Дроссель – 25 витков на кольце из блока старого компьютера.
7. Конденсатор 0,47 мкФ. Лучше набирать емкость несколькими конденсаторами и на напряжение не ниже 600 Вольт. Я по началу взял на 400, в результате чего он начал греться, далее заменил его на составной из двух последовательно, но так не делают, просто под рукой больше не было.
Изготовление простой индукционный нагреватель 12 В
Собрал всю схему навесным монтажом, отделив колодкой индуктор от всей схемы. Конденсатор желательно располагать в непосредственной близости от выводов катушки. Не как у меня в этом примере в общем. Транзисторы установил на радиаторы. Запитал всю установку от аккумулятора 12 Вольт.
Работает отлично. Лезвие канцелярского ножа нагревает до красноты очень быстро. Рекомендую всем к повторению.
После замены конденсатора они больше не грелись. Транзисторы и сам индуктор греются, если работает постоянно. На небольшое время – не критично почти.
Индукционный нагреватель - это высокая стадия эволюции электроприборов. Благодаря такому устройству можно значительно экономить потребление энергии. Тепловой генератор, используемый в этом приборе, совершенно безвреден, при работе не выделяет копоти. Например, по эффективности отопительный котел (схема индукционного нагревателя приведена ниже) уступает лишь инфракрасному обогревателю. Однако в отличие от ИК-приборов, которые продаются лишь в специализированных магазинах, индукционные нагреватели можно не только купить, но и собрать своими руками.
Такие устройства бывают нескольких уровней сложности и назначения, например, для воды и металла. Их устройства, конечно, отличаются, однако принцип работы идентичный. На фото ниже изображена схема индукционного нагревателя металла, по ней достаточно легко собрать данный прибор.
Итак, в этой статье мы рассмотрим процесс сборки индукционного нагревателя из подручных средств, которые можно найти в «закромах» любого домашнего мастера.
Как работает индукционный нагреватель, сделанный своими руками?
Принцип работы самодельного нагревателя ничем не отличается от заводского прибора. То есть теплоноситель циркулирует в сердечнике, нагреваясь от его стенок или содержимого. Он разогревается благодаря вихревым токам, генерируемым обмоткой.
Важно : полимерные сердечники набивают рубленой проволокой!
В свою очередь, обмотка накручивается на тело сердечника и замыкается на источник тока высокой частоты. Именно такая энергия способна сгенерировать переменное электромагнитное поле - первопричину появления вихревых токов в неподвижном сердечнике (или его наполнителе).
Схема индукционного нагревателя воды, представленная ниже, часто используется в отопительных котлах.
В роли источника высокочастотного переменного тока может выступать обычный или более сложная система на основе трансформатора и частотного преобразователя.
Необходимо отметить, что при правильном подходе к выбору источника и формированию обмотки можно создать действительно эффективный прибор, который будет работать не хуже заводского аналога. Кстати, в его комплекте всегда есть инструкция и схема индукционного нагревателя.
Своими руками собираем индукционный прибор: важные детали
Для сбора такого нагревателя понадобятся:
Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.
После этого необходимо взять Намотать ее пружиной на корпус сердечника. Это устройство будет выполнять роль индуктора. Очень важно контакты проволоки соединить с клеммами инвертора, избегая спаек и скруток. Исходя из этого, отрезок данного материала, используемый для формирования сердечника, должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 мм. Схема индукционного нагревателя показывает последовательность соединения отдельных составляющих.
Делаем сердечник
В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена. Эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 мм, а толщина стенок не может быть меньше 2,5-3 мм. Тогда эту деталь можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.
Приблизительная схема индукционного нагревателя отображена на этой картинке.
Нагревательным элементом такого котла будет наполнитель полимерного сердечника - рубленые отрезки диаметром 7 мм. Причем длина их не может быть менее 5 см.
Сборка устройства на примере отопительного индукционного котла
Сам процесс сборки всех этих компонентов в единую систему выглядит следующим образом:
- Вначале берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
- Далее обрезаете торцы сердечника, оставляя по 7-10 см от края проволоки на отводы.
Важно : Схема индукционного нагревателя своими руками выполняется в несколько этапов, последовательность которых нарушать ни в коем случае нельзя. Во избежание ошибок необходимо в точности следовать инструкции.
Изготавливая индукционный нагреватель собственными руками, необходимо побеспокоиться о безопасности устройства. Для этого требуется руководствоваться следующими правилами, повышающими уровень надежности общей системы:
- В верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе при выходе из строя циркуляционного насоса сердечник попросту лопнет под воздействием пара. Как правило, схема простого индукционного нагревателя предусматривает такие моменты.
- Инвертор включается в сеть только через УЗО. Это устройство срабатывает в критических ситуациях и поможет избежать короткого замыкания.
- Сварочный инвертор нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
- Корпус индукционного нагревателя нужно размещать на высоте 80 см над уровнем пола. Причем расстояние до потолка должно быть не менее 70 см, а до других предметов меблировки - более 30 см.
- Индукционный нагреватель - это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.
Подведение итогов
Индукционный нагреватель, изготовленный своими руками, будет работать не хуже заводского прибора. Он не уступает в производительности, эффективности и безопасности, конечно же, если были соблюдены все правила.
Уникальность человека заключается в том, что он все время изобретает приборы и механизмы, которые в значительной степени облегчают труд в той или иной сфере трудовой или жизненной деятельности.
Для этого, как правило, применяются новейшие разработки в области науки.
Исключением не стал и индукционный нагрев. В последнее время принцип индукции получил широкое применение во многих сферах, к которым можно смело отнести:
- в металлургии индукционный нагрев используется для плавки металлов;
- в некоторых отраслях промышленности используются специальные печи быстрого разогрева, функционирование которых основано на принципе индукции;
- в бытовой сфере индукционные нагреватели можно использовать, например, для приготовления пищи, нагрева воды или отопления частного дома. (Об особенностях индукционного отопления Вы можете прочитать в ).
На сегодняшний день существует великое множество индукционных установок промышленного типа. Но это отнюдь не означает, что конструкция таких приборов очень сильно замысловатая.
Простейший индукционный нагреватель вполне возможно изготовить для бытовых нужд своими руками. В этой статье подробно поговорим об индукционном нагревателе, а также о различных способах его изготовления своими руками.
Виды
Индукционные агрегаты для нагрева, которые конструируются своими руками, как правило, принято разделять на два основных вида:
- (сокращенно – ВИН), которые в основном используются для нагрева воды и обогрева жилища;
- обогреватели, в конструкции которых предусмотрено использование различных типов электронных деталей и узлов.
Вихревой индукционный нагреватель (ВИН) состоит из следующих конструктивных компонентов:
- устройство, которое преобразует обычную электроэнергию в высокочастотный ток;
- индуктор, являющийся своего рода трансформатором, который образовывает магнитное поле;
- теплообменник или нагревательный элемент, который расположен внутри индуктора.
Принцип функционирования ВИН заключается в следующих этапах:
Замечание специалиста: так как индукционная катушка считается самым важным элементом нагревателя этого вида, то к ее изготовлению нужно подойти достаточно щепетильно: медная проволока должна аккуратными витками наматываться на пластиковую трубу. Количество витков должно быть не менее 100.
Как видно из описания, конструкция ВИН достаточно не сложная, поэтому вихревой нагреватель смело можно сделать своими руками.
Как изготовить
Первый вариант.
Электронная схема нагревателя. (Для увеличения нажмите) Достаточно простой и, в то же время, мощный индукционный нагреватель можно сконструировать на основе печатной платы, схема которой показана на рисунке.
Особенностями этой схемы являются следующие важные моменты:
- Такая конструкция, по сути, представляет собой мультивибратор, который организован на транзисторах большой мощности.
- Важным элементом схемы является сопротивление, которое не будет давать возможности перегреваться транзисторам, что в целом скажется на эффективном функционировании всего индуктора.
- Непосредственно сам индуктор должен иметь вид своего рода спирали, и состоять из 6–8 витков медной проволоки
- Чтобы не особо задумываться над конструкцией регулятора напряжения, то его можно взять уже в готовом варианте из компьютерного блока питания.
Совет специалиста: так как индуктором будет выделяться сильное тепло, то, во избежание поломок, рекомендуется устанавливать транзисторы на специальные радиаторы.
Второй вариант.
Этот способ устройства индукционного нагревателя основан на применении электронного трансформатора.
Суть его заключается в следующем:
- две трубы между собой соединяются с помощью сварки таким образом, чтобы в разрезе напоминали форму бублика (такая конфигурация будет одновременно служить как проводник и нагревательный элемент);
- медная проволока, при этом, непосредственно наматывается на корпус;
- для качественного движения теплоносителя в корпус ввариваются два патрубка, через один с которых вода будет заходить в нагреватель, а через другой будет подаваться в отопительную систему.
Таким образом, мы указали все возможные способы сборки индукционного нагревателя с применением электронных деталей. Надеемся, что наши советы и рекомендации станут для вас весьма познавательной информацией.
Смотрите видео, в котором опытный пользователь объясняет один из вариантов изготовления индукционного нагревателя своими руками:
Вот проект индукционного нагревателя металлов простейшей конструкции, он собран по схеме мультивибратора и часто выступает как первый нагреватель, который делают радиолюбители.
Принцип действия ТВЧ установки
Катушка создает высокочастотное магнитное поле, и в металлическом предмете в середине катушки возникают вихревые токи, которые будут его разогревать. Даже маленькие катушки раскачивают ток около 100 A, поэтому параллельно с катушкой, подключена резонансная емкость, которая компенсирует ее индукционный характер. Схема катушка-конденсатор должна работать на их резонансной частоте.
ТВЧ катушка самодельная
Схема принципиальная электрическая
Схема индукционного нагревателя от 12В
Вот оригинальная схема генератора индукционного нагревателя, а ниже неё чуть изменённый вариант, по которому и была собрана конструкция мини ТВЧ установки. Ничего дефицитного тут нет — купить придётся только полевые транзисторы, использовать можно BUZ11, IRFP240, IRFP250 или IRFP460. Конденсаторы специальные высоковольтные, а питание будет от автомобильного аккумулятора 70 А/ч — он будет очень хорошо держать ток.
Проект на удивление оказался успешным — всё заработало, хоть и собрано было «на коленке» за час. Особенно порадовало что не требует сеть 220 В — авто аккумуляторы позволяют питать её хоть в полевых условиях (кстати, может из неё походную микроволновку сделать?). Можно поэкспериментировать в направлении чтобы снизить напряжение питания до 4-8 В как от литиевых АКБ (для миниатюризации) с сохранением хорошей эффективности нагрева. Массивные металлические предметы конечно плавить не получится, но для мелких работ пойдёт.
Ток потребления от источника питания 11 А, но после прогрева падает до примерно 7 A, потому что сопротивление металла при нагреве заметно увеличивается. И не забудьте сюда использовать толстые провода, способные выдержать более 10 А тока, иначе провода при работе станут горячие.
Нагрев отвертки до синего цвета ТВЧ
Нагрев ножа ТВЧ
Второй вариант схемы — с питанием от сети
Чтоб удобнее настраивать резонанс можно собрать более совершенную схему с драйвером IR2153. Рабочая частота настраивается регулятором 100к в резонанс. Частотами можно управлять в диапазоне примерно 20 — 200 кГц. Схема управления нуждается в вспомогательном напряжении 12-15 В от сетевого адаптера, а силовая часть через диодный мост может быть подключена напрямую к сети 220 В. Дроссель имеет около 20 витков 1,5 мм на ферритовом сердечнике 8×10 мм.
Схема индукционного нагревателя от сети 220В
Рабочая катушка ТВЧ должна быть из толстой проволоки или лучше медной трубки, и имеет около 10-30 витков на оправке 3-10 см. Конденсаторы 6 х 330n 250V. И то, и другое через некоторое время сильно нагревается. Резонансная частота около 30 кГц. Эта самодельная установка индукционного нагрева собрана в пластиковом корпусе и работает уже более года.
Электрические нагревательные приборы исключительно удобны в эксплуатации. Они гораздо безопаснее, чем любое газовое оборудование, не производят копоти и сажи, в отличие от агрегатов, работающих на жидком или твердом топливе, наконец, для них не нужно заготавливать дрова и т. п. Главный недостаток электрических нагревателей - высокая стоимость электроэнергии. В поисках экономии некоторые умельцы решили изготовить индукционный нагреватель своими руками. Они получили отличное оборудование, для работы которого требуется гораздо меньше расходов.
Принцип работы индукционного нагрева
В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.
Самодельный инверторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы
Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.
Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.
Индукционный генератор тепла в системе отопления
Чтобы организовать отопление частного дома с помощью индукционного нагревателя, проще всего использовать трансформатор, который состоит из первичной и вторичной короткозамкнутой обмотки. Вихревые токи в таком устройстве возникают во внутренней составляющей и направляют образовавшееся электромагнитное поле на вторичный контур, который одновременно выполняет роль корпуса и нагревательного элемента для теплоносителя.
Обратите внимание, что в качестве теплоносителя при индукционном нагреве может выступать не только вода, но также антифриз, масло и любые другие токопроводящие среды. При этом степень очистки теплоносителя большого значения не имеет.
Инверторный нагреватель имеет компактные размеры, работает бесшумно и может быть установлен практически в любом подходящем месте, соответствующем требованиям техники безопасности
Чаще всего при изготовлении самодельных вихревых индукционных нагревателей используют недорогие модели сварочных инверторов, поскольку они удобны и полностью соответствуют требованиям
Необходимо отметить, что не стоит испытывать устройство, если в него не подается теплоноситель, иначе пластиковый корпус может очень быстро расплавиться.
Интересный вариант индукционного нагревателя, сделанного из варочной панели, представлен в видеоматериале:
Чтобы повысить безопасность конструкции, советуется выполнить изоляцию открытых участков медной катушки.
Следует размещать систему индукционного нагрева на расстоянии не менее 30 см от стен и мебели и не менее 80 см - от потолка или пола.
Чтобы сделать работу устройства более безопасной, рекомендуется оснастить его манометром, а также системой автоматического управления и приспособлениями для отвода попавшего в систему воздуха.
