Самостоятельная установка кондиционера. Установка кондиционера своими руками: правила, инструменты и этапы монтажа Набор для установки сплит системы своими руками

Для обеспечения бесперебойной работы кондиционера очень важно правильно осуществить его монтаж. Мы хотим рассказать вам о порядке и приёмах монтажа настенных климатических систем своими руками и поговорим о необходимых для этого инструментах.

Можно ли настенную сплит-систему установить самостоятельно? Можно, однако нужно запастись необходимым инструментом, разобраться в общих правилах и внимательно изучить инструкцию по монтажу, которая прилагается к технической документации кондиционера.

Инструменты и материалы для монтажа настенной сплит-системы

Приобретать инструмент для одной установки нецелесообразно, так как потребуется не только общестроительное и слесарное, но и специальное оборудование. Хорошо, если оно уже имеется в хозяйстве или его можно одолжить, взять в аренду.

Профессиональный набор установщиков сплит-систем

Итак, примерный список того, что может понадобиться при монтаже кондиционера.

Строительные инструменты:

перфоратор;
буры, шнековые (Ø 45-65 мм, длиной не менее 0,5 м) и сверла (для металла и бетона);
шуруповёрт;
уровень строительный;
рулетка.

Технологические инструменты:

ример — для снятия заусенцев на медной трубке перед развальцовкой;
устройство для развальцовки медных труб;
труборез;
вакуумметр — замеры при вакуумировании трассы хладагента;
вакуумный насос — для вакуумирования трассы хладагента;
если трасса длинная и требуется дозаправка хладагента, нужны шланги для контроля и заправки, заправочный цилиндр.

Слесарный инструмент:

отвёртки: крестовая и шлиц;
молоток;
шестигранный ключ;
разводной ключ;
динамометрический ключ;
пассатижи;

Необходимые для монтажа материалы: шурупы, дюбели, теплоизоляционная и электроизоляционная лента, защитные декоративные короба электропроводки и трассы хладагента.

Если работы будут вестись на высоте, потребуется страховочное оборудование и опыт работ на высоте.

Помните о страховке

Определение места монтажа внутреннего блока

Размещение внутреннего испарительного блока должно быть таким, чтобы создать максимально комфортный микроклимат для людей, исключив направленные потоки холодного воздуха в голову спящему ребёнку или на любимое кресло хозяина.

Размещение внутреннего блока и направление воздушного потока

Кроме этого, существуют правила размещения климатического оборудования , которых нужно придерживаться. Прежде чем крепить на стену монтажную панель, убедитесь, что место выбрано верно.

Основные правила:

Нельзя перекрывать вентиляционные отверстия в стенах.
Перепад по высоте между наружным и внутренним блоком не может быть больше 5 м.
Крепить внутренний блок лучше на несущую стену. Тонкая межкомнатная перегородка может не выдержать веса конструкции.
Необходимо обеспечить лёгкий доступ к фильтру.
Желательно разместить испарительный блок на высоте не менее 2,3 м от уровня пола.
Нельзя устанавливать настенную систему слишком близко к потолку. Для различных моделей это расстояние составляет не менее 7-25 см.
Монтаж вести рядом с розеткой электрического тока. При необходимости удлинения шнура, следует не наращивать кабель, а заменить его на провод необходимой длины. При монтаже мощных кондиционеров (более 4,5 кВт) в составе проводки должно быть устройство защитного отключения.
Желательно, чтобы прямые солнечные лучи не падали на внутренний блок. Не располагайте его и под лампами дневного света — это портит пластик корпуса.
При установке на кухне убедитесь, что расстояние до микроволновой печи не менее 1 м.
Блоки не устанавливают в прачечных, ванных комнатах.

Определение места для монтажа наружного блока

Наружный компрессорный блок должен быть установлен на крепких, надёжных кронштейнах, которые выдержат его вес. Не стоит брать слишком тонкий металл. Наружные блоки часто монтируют между оконными проёмами или под наружным подоконником.

Выбирая место для блока, убедитесь, что в случае ремонта к нему будет обеспечен доступ специалистов. Место монтажа не следует выбирать рядом с газовой трубой, где возможна утечка. Блок должен быть защищён от дождя и полуденного солнца козырьком и хорошо проветриваться. Поэтому нужно выдержать рекомендуемые производителем расстояния от блока до других поверхностей.

Если кондиционер устанавливается на первом этаже, есть смысл продумать антивандальный короб для размещения наружного блока.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

2. Ориентируясь по схеме подключения, найдите место выхода фреона и наметьте место для сверления канала к наружному блоку с небольшим наклоном в сторону улицы для беспрепятственного выхода конденсата. В точке сверления ножом удалите кружок обоев на месте будущего канала. Так при сверлении получится аккуратное отверстие. Под будущим отверстием закрепите мусорный пакет малярным скотчем. Так мусора и пыли в помещении будет намного меньше, особенно если у вас нет промышленного пылесоса .

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8-10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание.

6. Соедините монтажной лентой сливной шланг кондиционера с металлопластиковой трубкой Ø 16 мм, который будет выполнять роль дренажа. Очень аккуратно, чтобы не повредить медные трубки, соедините их с внутренним блоком кондиционера при помощи разводного и динамометрического ключа , накрутив коническую гайку до щелчка. Прежде чем использовать ключи, убедитесь, что гайка беспрепятственно закручивается рукой. Наденьте на медную трубку каучуковую трубчатую изоляцию.

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата.

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

Установка кондиционера – довольно сложное мероприятие, которое требует если и не наличия опыта проведения подобных работ, то хотя бы основательной теоретической подготовки. Более чем в половине случаев проблемы с кондиционировани ем появляются по причине неправильно выполненного монтажа и ошибок в процессе подключения системы. Даже самый дорогой и современный прибор не сможет в полной мере реализовать свой потенциал, если его установка будет выполнена с нарушением технологии.

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-сист емы.

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционировани я на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

Важно обеспечить возможность нормального доступа к блокам для выполнения профилактических работ и ремонтных мероприятий. Наружный блок должен быть защищен от атмосферных осадков, обледенения и прочих неблагоприятных воздействий.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света. Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств.

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

При наличии наружного утепления обязательно проследите за тем, чтобы кронштейны крепились не к теплоизоляции, а непосредственно к материалу стены.

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционны ми свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад , т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

Любые перекосы при установке внешнего блока недопустимы. На каждом этапе монтажа нужно проверять горизонтальность установки изделия при помощи строительного уровня. Отклонения от горизонтали приведут к нарушению циркуляции фреона или другого использующегося хладагента.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше. Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую.

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см. Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Установка наружного блока связана с определенной опасностью, т.к. это все-таки высотные работы. Поэтому монтаж можно осуществлять исключительно при наличии необходимой страховки, либо же лучше и вовсе доверить его профессиональным установщикам.

Порядок установки внутреннего блока

Внутри помещения выполняется установка соответствующего блока и прокладка магистрали. Отдельное внимание нужно уделить процессу обустройства электропроводки. Бытовые кондиционеры потребляют порядка 2 кВт электроэнергии и более. Предварительно убедитесь, что проводка в вашей квартире или доме сможет выдержать подобную нагрузку. Если она на это не способна, проложите от щитка индивидуальную линию с отдельным предохранителем. Это защитит проводку от перегрева, а ваше имущество от возгорания.

Проложите магистраль от внешнего блока системы кондиционировани я до места расположения внутреннего блока.Магистраль можно прокладывать снаружи или внутри. При наружной прокладке она прячется в пластиковый короб, в соответствии же с внутренним монтажом магистраль нужно утопить в стену.

Внимательно отнеситесь к выбору места для размещения внутреннего блока. Чем сильнее блоки будут удалены друг от друга, тем менее эффективной будет работа системы и тем более высокими будут потери энергии.

Внутренний блок должен быть размещен так, чтобы возле него не было предметов, способных мешать нормальному току охлажденного воздуха. Техника, шторы и прочие предметы, находящиеся на одной высоте с блоком, должны быть удалены от него как минимум на 3 м.

Нельзя размещать блок непосредственно над радиатором отопления. Место монтажа должно быть таким, чтобы к установке можно было беспрепятственно добраться для выполнения ремонтных и профилактических работ. Расстояние между блоком и потолком должно составлять не менее 20-25 см. Не рекомендуется устанавливать кондиционер над техникой и мебелью.

Кондиционер должен быть установлен так, чтобы выдаваемый во время его работы холодный воздух не дул напрямую на человека. В противном случае бронхиты и ангины не заставят себя долго ждать.

Внутренний блок может иметь настенную или потолочную конструкцию. Последние встречаются крайне редко. Однако вне зависимости от типа системы необходимо обеспечить максимально правильное и надежное крепление. Монтаж выполняется с применением кронштейнов и шурупов. Кронштейны в обязательном порядке проверяются на прочность.

После соединения наружного и внутреннего блока необходимо удалить влагу и воздух из магистрали. Этот процесс известен под названием вакуумация . Для откачки воздуха и воды используется специальное оборудование.

Последовательнос ть подключения кондиционера своими руками

Монтаж кондиционера выполняется в несколько этапов. Сначала прокладывается электропроводка. Далее устанавливается внешний блок системы. Технология требует, чтобы он размещался на высоте не менее чем 180-200 см от уровня земли. Данное требование актуально для владельцев частных домов и жильцов квартир, расположенных на первом этаже.

В наружной стене просверливаются отверстия для прокладки коммуникаций. Диаметр данных отверстий должен составлять 500-600 мм. Устанавливаются кронштейны, за счет которых будет обеспечиваться фиксация блока. В подготовленное отверстие вставляется специальный гидроизоляционны й стакан и выполняется прокладка непосредственно соединительных коммуникаций.

Далее нужно установить внутренний блок. Максимально допустимое расстояние между этими двумя элементами составляет 20 м. Оптимальным считается расстояние в 7-12 м. Конкретные рекомендации приводятся в инструкции к оборудованию, обязательно изучите ее до начала монтажа. Установите кронштейны и зафиксируйте внутренний блок системы кондиционировани я.

В завершении останется лишь проложить провода, за счет которых будет обеспечиваться функционирование системы. Смонтируйте короб. Он, как уже отмечалось, может быть внутренним либо внешним. Подключите электропровода и трубки для фреона. Выполните вакуумацию системы. Для этого используется специальное оборудование. Непосредственно процедура длится в среднем 45-60 минут.

После завершения вакуумации выполните пробное включение кондиционера. Профессионалы на этом этапе используют специальное программно-аппар атное оборудование. При его отсутствии хотя бы понаблюдайте за работой системы и состоянием электросети в течение некоторого времени.

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами . Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов. Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
Важно выдерживать максимальную ровность установки блоков. При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированны й мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Удачной работы!

Видео – Как установить кондиционер самостоятельно

Установка кондиционера – задача непростая, но выполнимая! На каждом этапе возникает множество вопросов. Усложняется это тем, что невозможно дать одну стандартную схему – каждый случай индивидуален. Если не знаешь с чего начать монтаж, в какой последовательности выполнять операции, то эта статья для тебя!

После этого можно прикинуть внутренний блок к закреплённой пластине (но не защелкивайте нижние клипсы к пластине!). Карандашом отмечаем нижние углы корпуса. Затем снимаем блок с пластины.

Отмечаем, где будет отверстие в наружной стене.

Аккуратно прорезаем обои и отбиваем штукатурку в точке сверления. Если монтаж прямой или как на фото выше, то нужно сделать так называемый «заход» к отверстию (где трубки будут заходить в стену). Чтобы в этом месте изгиб «трассы» был плавный.

для кирпичных или бетонных стен потребуется большой перфоратор и бур с победитовым наконечником . Первые 2-3 см стены бурите без наклона (по прямой), чтобы бур чуть вошел в стену. Затем обязательно делайте наклон вниз. Во время этой операции лучше пользоваться промышленным пылесосом.
деревянную стену лучше сверлить дрелью с перьевым сверлом диаметром 45 мм. Процесс будет идти медленно, но верно. Не забываем про наклон отверстия вниз.
металлопрофиль или «сендвич» лучше сверлить биметаллической коронкой 45мм. Так же не забываем про наклон отверстия вниз.

Если «трассу» кондиционера нужно будет протащить всего через одно отверстие в стене, то можно действовать следующим образом:

Внутренний блок удобно располагаем и подсоединяем к нему материалы:

. Открываем переднюю крышку корпуса и находим колодки. Протаскиваем кабель через заднюю часть корпуса. Записываем номера клемм и цвета жил, которые к ним подключили;
откручиваем гайки (или заглушки) трубок двумя ключами. Обычно при этом спускается воздух – не пугаемся и следим, чтобы заглушка никуда не отлетела! Далее потребуется такое приспособление как вальцовка .
Трубки вальцуем и подсоединяем, предварительно изучив как это делается.
Нужен опыт чтобы качественно затянуть гайки (если их не дотянете, то фреон будет «уходить», если перетяните, то можете сорвать резьбу). Для этого кто-то пользуется специальным динамометрическим ключом;
герметично подсоединяем дренажный шланг к внутреннему блоку;
если в комплекте к кондиционеру есть дополнительный провод, то подсоединяем его к предназначенной клемме (вы её увидите).

Когда трубки еще без термофлекса, можем их аккуратно погнуть под отверстие (если «монтаж прямой»). Для «бокового монтажа» выпиливаем заглушку корпуса.
Одеваем термофлекс на обе трубки. Все трубки (включая их гаечное соединение) должны быть в термофлексе герметично замотаны, чтобы на трубках не образовывался конденсат. Для фиксирования лучше воспользоваться специальной лентой.
Компактно укладываем «трассу» внутри блока и фиксируем её лентой. Не забываем про кабель «питания» (выводим его, куда вам нужно). А так же следите, чтобы дренажный шланг был внизу.

В один компактный жгут формируем следующие материалы:

При помощи напарника протаскиваем внутренний блок с «трассой» через отверстие в стене. Вешаем его на пластину, но нижние клипсы не защелкиваем!
Кабель питания подводим до нужного места внутри комнаты (но не подключаем!). Если требуются, закрываем «трассу» внутри комнаты кабельным каналом. Защелкиваем нижние клипсы блока.
Закидываем внешний блок на кронштейны и надежно его прикручиваем. «Трассу» снаружи аккуратно подводим к кранам внешнего блока.
Откручиваем гайки кранов внешнего блока (смотрите, чтобы в открытые штуцеры ничего не попало). Одеваем гайки на трубки, после чего их вальцуем. Прикручиваем медные трубки к штуцерам.
Подключаем межблочный кабель точно так же как к внутреннему блоку. Если в комплекте с кондиционером идет дополнительный провод, то подключаем его к соответствующей колодке. Подсоединяем кабель «питания» если согласно схеме он идет к внешнему блоку.
Далее потребуются манометры и вакуумный насос (манометры должны соответствовать типу фреона). Здесь будьте внимательны:

подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу;
запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки);

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

Выбор места для системы.
Установка кондиционера.
Установка внутреннего отсека системы.
Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием. Просто стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

сверлильный молоток;
труборез;
инструмент для развальцовки;
насос;
прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Отсчитав примерно 10 с. повернуть обратно и закрыть его. Потом нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
Если утечек вы не обнаружили, процедуру повторяете вновь, но спустя 10 секунд не закрываете его обратно, а нажимаете на штуцер для сервисных работ. Должен пойти пар означающий, что из системы начал выходить воздух.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

В этой статье речь пойдет о том, как установить кондиционер своими руками. Специалисты настоятельно рекомендуют подготовить климатическое устройство к интенсивной эксплуатации заблаговременно. Монтаж кондиционеров – ответственное и достаточно сложное с технической точки зрения мероприятие. При определенном желании, практических навыках и теоретической базе установочные работы можно выполнить собственноручно.

Эффективность и продолжительность функционирования сплит-системы зависят от того, насколько точно соблюдаются правила монтажа. Неподходящее место, неправильно подобранное оборудование для установки, ее несоответствие техническим условиям эксплуатации, нарушение технологии – все это в итоге может привести к поломке агрегата. И даже самые дорогие устройства выходят из строя, не раскрыв своего потенциала.

Грамотно организовать весь процесс не получится, если не иметь представления о принципе работы этого климатического аппарата.

Показать всё

Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими с общим компрессором.

Принцип функционирования кондиционера дома :

1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

Обратите внимание ! Если устанавливать кондиционер внутри комнаты около обогревательного прибора, то расход электроэнергии возрастет в разы, а сам прибор с высокой вероятностью выйдет из строя уже через несколько месяцев эксплуатации .

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Устройство и принцип работы кондиционера

Инструменты и подготовительные мероприятия

Монтаж кондиционера своими руками невозможно выполнить без предварительной подготовки инструментов:

электрический тестер;
велосипедный, а также вакуумный насосы;
труборез;
перфоратор;
индикатор;
ример;
комплект для развальцовки труб.

Требуемые инструменты для монтажа

Это лишь базовый набор комплектующих, необходимых для монтажа кондиционеров. Дополнительно потребуется полная бухта медной трубки (обратите внимание на то, что концы ее должны быть завальцованы изначально, на заводе). Какие-либо визуальные дефекты (вмятины, царапины) просто не допустимы.

Обратите внимание ! Установка систем кондиционирования невозможна без проделки отверстий в стенах, повреждения внешней и внутренней отделки, поэтому работы стоит проводить параллельно с ремонтом.

Пошаговая инструкция по установке климатической системы

После приобретения климатического агрегата и подготовки необходимого инструментария, можно приступать к основному пулу работ. Схема установки достаточно простая:

выбор места для установки агрегата.
монтаж кронштейнов, на который будет устанавливаться агрегат.
изначально осуществляется установка внешнего (наружного) блока агрегата.
затем монтируется внутренний блок и остальные элементы системы, внутри объекта.

Обратите внимание ! В процессе выполнения соответствующих работ крайне важно чётко соблюдать нормы безопасности, особенно, если речь идёт о высоте 2-3 этажа. Знания о том, как установить кондиционер самостоятельно, не должны идти вразрез к мерам предосторожности.

Выбор места под монтаж агрегата не менее ответственное мероприятие, чем приобретение самого климатического устройства. Специалисты советуют учесть ряд требований, подбирая место под внутренний блок:

отдаленность от боковой стены – от 30 см;
расстояние от потолка – не менее 15 см;
до ближайшего большого предмета, нарушающего движение воздушных масс – от 150 см.

Варианты размещения агрегата

Что касается размещения наружного блока, то идеальным местом считается балкон, но при условии, что он открыт. В случае застекленной лоджии можно остановиться на варианте крепление на ограждении, при достаточной несущей способности этой конструкции. Жильцам первых и вторых этажей рекомендуем расположить эту часть сплит-системы выше окна, чтобы не доставлять неудобств и нивелировать вероятность кражи.

Обратите внимание ! В случае с частным домом никаких строгих рекомендаций не предусмотрено.

Выбираем место под агрегат

Если блоков кондиционера несколько, то минимальное расстояние между ними должно быть не менее 1.5 м, оптимально – 3 м. Ряд производителей не регламентируют данное значение и его можно подбирать самостоятельно. Но от варианта «бутерброд», при котором соседние блоки располагаются тыльной стороной друг к дружке, лучше отказаться.

Расстояние между 2-мя блоками внутри помещения – от 6 м. Допускается и большее, но в таком случае дозаправки хладогентом не избежать. Лучше вложиться в указанное значение.

Где установить кондиционер

Монтаж кронштейнов под кондиционер

Кронштейны для установки агрегатта

Итак, где установить кондиционер лучше всего? – Климатический аппарат фиксируется в зоне беспрепятственного доступа. Установка кондиционера на балконе – оптимальный вариант. Данному типу оборудования требуется периодическое и качественное обслуживание.

Специалисты настоятельно рекомендуют размещать наружный блок у северной или восточной стороны. Монтаж оконного кондиционера зачастую выполняют у нижней части балкона. Это зона считается лучшей, поскольку позволяет беспрепятственно открывать окно, обслуживать агрегат. Последовательность действий простая:

1. Места фиксации кронштейнов обозначаются и размечаются при помощи уровня.
2. Под анкерные болты формируются отверстия.
3. Для коммуникаций необходимо подготовить сквозное отверстие, его диаметр должен составлять не менее 8 см. Монтажные углубления и выемки лучше проделывать в пространстве между соседними кирпичами, это не только упростит работы, но и сделает их визуально аккуратнее.

Размеры кронштейнов

Кронштейны устанавливают в соответствии с предварительной разметкой, корректируя их по уровню и ввинчивая анкерные болты. Необходимо обратить внимание на то, что между основанием стены и блоком климатического агрегата должно оставаться порядка 10 см свободного пространства. Зазоры необходимо тщательно заделать. Удостоверившись в надёжности крепления этого блока, этапы монтажа продолжают, но уже внутри комнаты.

ВНИМАНИЕ! не экономте на кронштейнах.

Кронштейны для кондиционеров. В чём разница?

Крепление наружного блока

Приступая к креплению наружного блока необходимо удостовериться в конструктивной надёжности и прочности стены. Крупные модели могут весить более 50 кг, а в некоторых случаях и больше. Бытовые климатические агрегаты весят порядка 15 кг, и с их креплением не возникает никаких проблем. Специалисты советуют обеспечить запас по прочности для всех крепежных элементов и стен не менее чем 2 раза.

Совет ! Если в вашем доме присутствует наружный утеплитель, следует убедиться, что кронштейны фиксируется не к нему, а к самой стене.

В последние годы в сегменте частной застройки особой популярностью пользуется такой материал, как газобетон. При всех своих положительных качествах он не в состоянии обеспечить достаточную прочность для монтажа кондиционера. Аналогичным образом обстоит вопрос и с вентилируемым фасадом.

Обратите внимание ! В процессе монтажа крайне важно обеспечить горизонтальный уровень изделию, при этом можно воспользоваться строительным уровнем. Малейшие отклонения чреваты неправильной циркуляцией хладагента.

Правильное крепление наружного блока

наружный блок кондиционера должен обдуваться ветром со всех сторон (при возможности);
корпус лучше расположить под навесом;
жильцы верхних этажей многоквартирных домов могут располагать их непосредственно на крыше;
максимальная длина магистрали – 15 м, если это значение превысить, то потери холода возрастают.

Профессионалы самое пристальное внимание уделяют грамотному обустройству стока под отвод конденсата. В соответствии с правилами и нормами, эту трубку необходимо подключать к канализационной системе. Вот только наши соотечественники в преобладающем большинстве пренебрегают им, совершенно напрасно.

Наружный блок должен находиться на расстоянии от 10 см от поверхности стены. Оно требуется для обеспечения качественного обдува агрегата. Если не выдержать его, то аппарат может и вовсе выйти из строя. Помните, что любые мероприятия, связанные с монтажом наружного блока сопряжены с высокой опасностью для здоровья, поскольку это высотные работы.

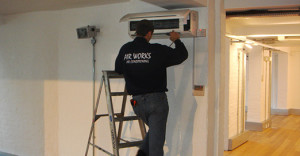

Крепление внутреннего блока

Профессионалы категорически запрещают размещать внутренний блок за шторами, около электрических приборов, над батареей. Самостоятельная установка кондиционера в указанных местах чревата выходом из строя процессора устройства. Определившись с местом, необходимо в обязательном порядке проверить стену на предмет наличия других коммуникационных решений (труб отопления, водопровода, электрической проводки).

Крепление внутреннего блока

Непосредственная установка оконного кондиционера возможно лишь при наличии свободного участка. В первую очередь монтируется металлическая пластина: от потолка необходимо отступить не менее 10 см, а от основания стены порядка 7 см. Расстояния помечаются карандашом. Для крепежа проделываются отверстия, и пластина надёжно привинчивается.

Закрепленная пластина для внутреннего блока

Дальнейшая схема монтажа предполагает фиксацию внутреннего блока на уже прикрепленной пластине. В стене параллельно проделывают отверстие для прокладки медного кабеля, шлангов под конденсат, труб, а также электропроводки. Стандартный включает в себя все необходимые изделия, решения и элементы.

Подключение к электросети

Схема подключения к электросети

Внутренний блок функционирует лишь при наличии собственной проводки, сечение которой должно составлять не менее 1.5 кв. мм. Обязательное требование – наличие автомата отключения, особенно, если это монтаж промышленных кондиционеров. К щитку проводку подключают лишь при полной ее прокладке: к нулевому проводу подключают желтый провод с небольшой зеленой полоской.

Обратите внимание ! Для того чтобы определить фазу и нуль, эффективнее всего применять индикатор.

Правила установки кондиционера требуют соединения отдельных блоков при помощи изолированных многожильных проводов, предварительно пропущенных через дыру в стене. К каждому климатическому агрегату прилагается инструкция, в которой чётко указывается схема и последовательность подключения проводки.

Отвечая на вопрос, как правильно установить кондиционер, профессионалы неизменно констатируют, что залог успеха всего этого мероприятия зависит от качества и грамотности прокладки медных труб. Их разрезают таким образом, чтобы был небольшой запас (порядка 0.8-1 м) для изгибов.

Прокладка труб

Просто их выгнуть не представляется возможным, поскольку будут формироваться вмятины, морщины, а металл и вовсе может растрескаться.

Обратите внимание ! Установка промышленных кондиционеров, как и бытовых, предполагает использование специальных трубогибов. Они позволяют сохранить конструктивную целостность трубок. Для оконных кондиционеров этот момент является залогом эффективного функционирования.

Только после этого трубки можно покрыть пенополиуретановыми шлангами, играющих роль теплоизоляции. Что касается традиционного поролона, то он совершенно непригоден в данном контексте, ввиду непродолжительности срока эксплуатации. Фланцы для резьбы одевают исключительно по факту утепления труб.

Монтаж и установка кондиционеров проводится с обязательной развальцовкой, при этом сам процесс требует предельной аккуратности, дабы исключить опасность образования канавок, микротрещин. Как бы то ни было, а запчасти и необходимые инструменты всегда должны быть под рукой. На вальцовке гайка должна размещаться легко, а вот при затяжке лучше использовать динамометрический ключ, нивелирующий вероятность выдавливания мелких частичек с обработанного участка.

Далее достаточно зафиксировать у каждого штуцера соответствующий трубопровод. У патрубка стока крепят небольшой отрезок трубы в армированном корпусе (для таких случаев лучше применять термоусаживающие трубки).

Совет ! Важная составляющая успешной установки кондиционера в домашних условиях – наличие дренажной трубы, располагающейся на максимально возможном расстоянии от несущих стен.

Следующий шаг – в отверстия в стену заводят трубы, при этом они должны размещаться максимально ровно. У стены они полотно фиксируется хомутами. Кондиционер с установкой вне дома должен крепиться предельно надёжно. Мелкие отверстия заполняют монтажной пеной. Для проверки герметичности можно воспользоваться мыльным раствором.

Вакуумирование системы

Для установки кондиционеров необходимо проводить вакуумирование системы. Даже если мероприятия выполняются в домашних условиях, без этого не обойтись, поскольку в рамках вакуумирования удаляется влага, мелкая пыль. В процессе монтажа кондиционера герметизируют соединения, резьбы, в противном случае отвести воздух с агрегата не получится. Для откачки воздуха применяют вакуумный насос в течение 20-40 минут.

Вакуумирование

После завершения монтажа кондиционера, в систему подается хладагент, находящийся в баллоне. К нему крепят небольшой переходник, а затем манометр. Заполнение резервуара кондиционера самостоятельно осуществляется с учётом и поправкой на давление. По завершению процесса автомат-разъединитель активируется, и система переходит в режим тестирования.

Обратите внимание ! Равномерная циркуляция холодного воздуха свидетельствует о том, что все выполнено правильно. Климатический агрегат можно использовать по прямому назначению.

Итоги

Теперь вы знаете, как самому установить кондиционер. Работа эта вполне осуществимая. Естественно, что речь идёт не о простом и лёгком занятии. Ключевая рекомендация – чётко придерживаться инструкции и при возникновении любых дефектов, их необходимо своевременно устранять. В таком случае кондиционер будет эффективно работать в течение продолжительного времени. Обязательно посмотрите видео по установке кондиционера от А до Я.
