Ремонт старых и прокладка новых водопроводных сетей в жилых помещениях начинается с расчета стоимости работы. Однако, не только цена труб играет решающую роль. Не менее важен материал, из которого они изготовлены, способ монтажа и возможность проведения работ без привлечения профильных специалистов.
В процессе выбора водопроводных труб для жилого помещения следует учитывать возможный будущий ремонт или замену отдельных узлов в случае возникновения аварийных ситуаций. Исходя из этого, ориентироваться нужно на стоимость, качество и технические характеристики, которые должны соответствовать всем необходимым требованиям.
Виды водопроводных труб
Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:
- Неметаллические;
- Металлические.
Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу. Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.
Неметаллические трубы изготавливают из следующих материалов:
Для производства основных видов металлических труб используют следующие металлы и сплавы:
- сталь;
- нержавеющая сталь;
- медь.
Неметаллические трубы
Основным фактором, способствующим повсеместному использованию неметаллических водопроводов, является их долговечность и дешевизна. На внутренних стенках пластиковых изделий не образуется накипь и ржавчина.
Срок их службы может превышать полувековой период , а монтаж и ремонт значительно дешевле металлических аналогов. Более того, обслуживание или замена водопровода из пластика не требует проведения сварочных работ, а значит, будет по силам любому домовладельцу, при наличии некоторого опыта и инструмента.

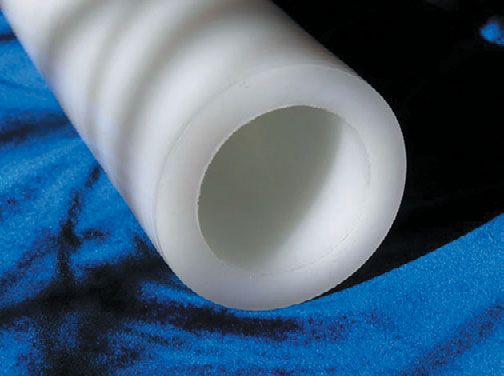

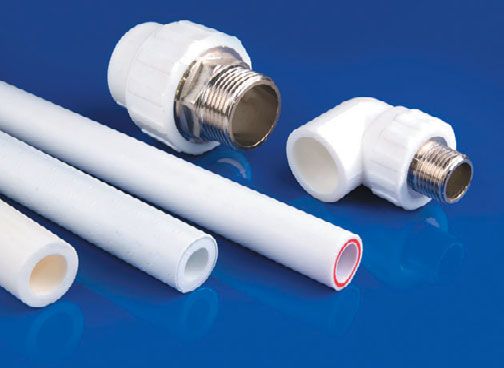

Полипропиленовые
Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного - свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.
Важным положительным свойством является неизменность характеристик полипропилена даже при резком колебании температур и замерзании воды.
При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.
Полиэтиленовые
Водопровод из этого материала отличается высокой надежностью, благодаря способности выдерживать давление до 16 атмосфер. Несмотря на многие положительные стороны, изделия из полиэтилена, не получили широкого распространения.
Температурный диапазон, в котором они могут эксплуатироваться, находится в пределах от -40 C до +40 C. Учитывая низкую термостойкость, вкупе с достаточно большим показателем линейного расширения, такой водопровод не всегда может быть подходящим вариантом для дома .
Однако, появившийся не так давно на рынке, сшитый полиэтилен оказался более востребован. Монтаж водопровода из такого материала максимально прост и удобен. В местах соединений применяются фитинги без резиновых уплотнителей, а поверх них устанавливается специальный штуцер.
К неоспоримым преимуществам полиэтиленового сантехнического узла можно отнести:

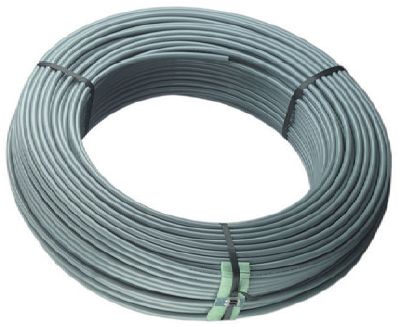

Металлопластиковые
Изделие имеет многослойную конструкцию, в которой внешний и внутренний слои из пластика, а посередине - из металла. Благодаря этому достигается повышенная прочность при небольшом весе.
Упругость, присущая металлопластиковым трубам, позволяет придавать им различные формы. К положительным свойствам можно отнести отличную теплопроводность изделия , легкий и удобный монтаж.
Уязвимые места в металлопластиковом водопроводе - соединения. При проведении работ нужно уделять повышенное внимание к качеству установки фитингов. Дело в том, что при резких скачках температур алюминий сжимается быстрее пластика и высокое давление в системе может привести к аварийной ситуации.

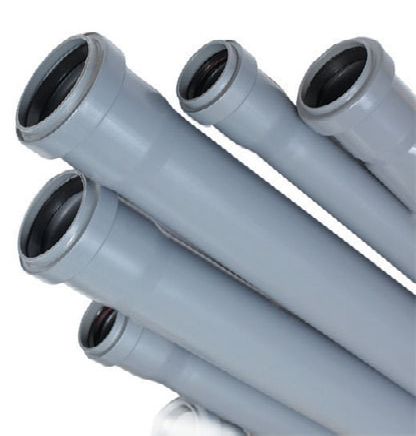

ПВХ
Трубы из поливинилхлорида во многом превосходят аналоги из пластика по прочности и устойчивости к воздействию агрессивных химических веществ, а допустимое давление в таком водопроводе может достигать 46 атмосфер.
Устойчивость к высоким температурам позволяет использовать водопровод из поливинилхлорида для горячего водоснабжения. Он уверенно выдерживает температуру до 90 градусов Цельсия.
Монтаж не вызывает особых трудностей и произвести все работы с водопроводом из ПВХ можно самостоятельно без сварочных работ. В процессе понадобятся только муфты и уголки, что делает установку более дешевой по сравнению с аналогами, для которых необходимо приобрести фитинги.
Металлические водопроводы
Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.
Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет . Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.
В процессе эксплуатации на стенках металлического водопровода образуются наросты, которые приводят к падению давления и пропускной способности.

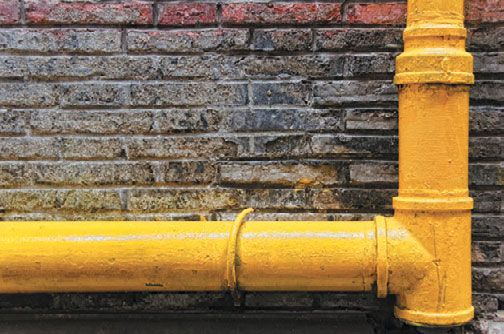

Стальной
Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.
Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку , большое давление и резкие перепады температур.
Какие трубы выбрать для водопровода (видео)
К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.
Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается , что приводит к сильному удорожанию всей системы водопровода.

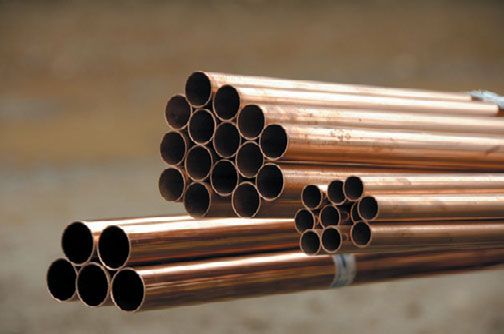

Медный
Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами , благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.
К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.
Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.
Организация любого водопровода в частном доме или квартире всегда начинается с выбора подходящих труб для будущего водопровода. Далее осуществляется работа с фитингами, выполняются процессы склеивания и сваривания, прокладывается и монтируется сам водопровод. Разные виды водопроводных труб подходят для различных целей, поэтому необходимо знать их основные технические характеристики и возможности, которые помогут сделать правильный выбор.
Материалы для водопроводной системы лучше подбирать те, с которыми будет легко справиться самостоятельно, то есть своими руками сделать всю необходимую разводку труб.
Виды труб, используемых для внутреннего и наружного водопровода
Основным видом патрубков являются водопроводные металлические трубы, а особенности монтажа данных элементов напрямую зависят от свойств используемых материалов. Эти патрубки повсеместно установлены в жилых квартирах, они имеют свои преимущества и ряд недостатков, о которых все прекрасно знают.
Если Вы приняли решение сменить свою систему и начинаете подбирать составные элементы, то Вам понадобится специальная таблица размеров водопроводных труб. Пользоваться ей достаточно просто, главное, что теперь Вы не запутаетесь в размерах.
Стальные трубы
Трубы из стали – это прочный, дешевый, а самое главное надежный вариант водопровода. Практически во всех городских квартирах почти все стояки изготавливаются из данного материала.
Все радиаторы отопления монтируются именно из стальных патрубков. Основной недостаток данного материала – это подверженность коррозии. Чтобы избежать повреждений, на них специально наносят цинковое покрытие. Для максимальной защиты цинк наносится и внутри, и снаружи.
Срок службы водопроводных труб из стали достигает нескольких десятков лет, а именно 30-40 лет. Патрубки обладают высоким уровнем теплопроводности, поэтому трубы с холодной водой часто “потеют”.
Существует три основных способа соединения данных элементов водопровода:
- муфтовое ,
- сварное ,
- при помощи специальных пресс-фитингов .
Если все элементы оцинкованы, то можно использовать только последний вариант, так как сварка может сильно повредить антикоррозионный слой.

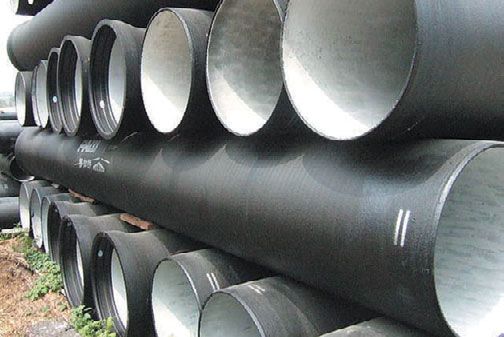

Патрубки из чугуна в отличие от стали способны сопротивляться коррозии, но стоит понимать, что этот материал достаточно тяжелый (в этом и состоит его основной недостаток). Патрубки из чугуна обычно имеют толстые стенки.
Эти трубы можно смело и водоснабжения. Срок службы патрубков из чугуна от 80 до 100 лет. В качестве соединения таких элементов используют уплотняющие раструбы и прокладки.
В зависимости от массы выделяют следующие типы водопроводных труб:
- Средние;
- Тяжелые;
- Очень тяжелые.
На данные патрубки наносят специальный антикоррозионный слой – силикатно-эмалевый. Патрубки высокопрочные, они устойчивы к перепадам температур, кроме того, они обладают низким коэффициентом расширения.
Диаметры водопроводных труб из меди могут быть разные, каждый диаметр используется для определенных целей. Уже достаточно давно патрубки из этого материала завоевали для себя звание элитных. При самых неблагоприятных условиях срок эксплуатации канализационной системы составит 70 лет.
Медь практически не портится, то есть элементы водопровода не изменяют своих рабочих качеств. Отдельно стоит отметить бактерицидные свойства металла, это очень важно, ведь в патрубках протекает чистая питьевая вода.
Если у Вас дома установлены медные патрубки, то нет необходимости использовать жесткие фильтры на водопроводные трубы. Медь не подвержена воздействию ультрафиолетовых лучей, она не боится перепадов атмосферного давления.
Обратите внимание!
Температурный диапазон работы – от минус 200 до плюс 500 градусов по Цельсию.
Медь не подвержена коррозии.
Медные трубы отлично подойдут для использования в качестве основы для системы отопления, а также холодного и горячего водоснабжения. Монтаж этих патрубков отличается простотой, элементы достаточно легко поддаются гибке, пайке, они отлично пилятся.
Один из основных способов их соединения – это высокотемпературная пайка. Припой для этих целей выбирается серебряно-бронзовый. Самый удобный способ монтажа подразумевает использование фитингов для труб. Единственный минус этих патрубков – это высокая цена, которая способна отпугнуть многих потенциальных покупателей.
Чтобы грамотно спроектировать и устроить систему водоснабжения, требуется очень тщательно исследовать различные размеры водопроводных металлических труб, сравнив их эксплуатационные, технические, а также эстетические характеристики.
Совет!
Выбор типа конкретной трубы зависит от ее назначения: планируется реализация внутренней системы подачи воды или необходимо реализовать монтаж любой наружной коммуникации.
Вариантов решения данного вопроса достаточно много, поэтому вопрос должен быть проработан детально, это позволит избежать ряда ненужных ошибок и лишних денежных затрат.
Основные технические характеристики водопроводных патрубков
Сети водоснабжения и водоотведения подразделяются на две большие группы:
- Сети наружного типа;
- Сети внутреннего типа.
Оба варианта предусматривают использование напорных труб, которые рассчитаны на подачу по ним и горячей, и холодной воды под соответствующим давлением.
К основным характеристикам водопроводных патрубков можно отнести следующие параметры:
- Высокую коррозионную стойкость;
- Химическую стойкость;
- Длительный срок эксплуатации;
- Устойчивость к резким перепадам температур;
- Высокую пропускную способность.
Водопроводные элементы имеют особую классификацию и по материалам.
Стоит отметить следующие:
- Металлические (были рассмотрены выше). В этом виде отдельной позицией стоит водопроводная гофрированная труба;
- Полимерные;
- Металлопластиковые (в данном варианте полимерные материалы комбинируются с металлическими элементами).
Размеры металлических элементов водопровода
Размеры водопроводных труб в мм считаются традиционными для нас. Но на практике большинство размеров указывается в дюймах. Так, для примера, патрубки из металла в полдюйма имеют внутренний диаметр, который примерно равняется 12.7 мм.
При монтаже любого из видов трубопровода важен не только внутренний диаметр, куда важнее значение наружного. Это связано с тем, что на внешней стенке может понадобиться , которая просто необходима для соединения участков водопровода.
Наружный диаметр напрямую зависит от внутреннего диаметра и толщины стенки. Он равняется сумме D внутр. плюс удвоенное произведение толщины стенки.
На данный момент существует специальная система трубных резьб, которые нарезаются на внешней поверхности стенки патрубка. У трубной резьбы в качестве внутреннего диаметра принимается Dвнутр. Именно на ее наружной стороне и нарезается резьба.
Для трубной резьбы после значения диаметра необходимо отдельно указывать обозначение “труб”.
Инструкция для чтения: 1/2˝ труб – это значит, что D внутр. равняется 12.7 мм, а внешний — 20.4 – 20.7 мм.
В водопроводных системах всех типов используют следующие разновидности патрубков из стали:
- Сварные водо-газопроводные патрубки, диаметр которых находится в пределах от 6 до 150 мм;
- Нефте-водопроводные трубы, бесшовные, толщина стенок от 4 до 9 мм. Эти патрубки способны выдержать давление до 16 технических атмосфер;
- Патрубки со специальным спиральным швом, которые, как правило, специально изготавливаются тонкостенными.
По соотношению диаметра и толщины стенки стальные трубы делятся на три основных типа:
- обыкновенные,
- легкие,
- усиленные.
Если к трубопроводу не предъявляется никаких особых требований по устойчивости к пиковым значениям рабочего давления, то свой выбор можно остановить на обыкновенном типе, ведь эти патрубки имеют небольшой вес и легко обрабатываются.
Медные водопроводные трубы и фитинги
Организация любого водопровода, в том числе и в частном доме, начинается с выбора подходящих водопроводных труб. Затем осуществляются работы с фитингами, склеивание или сварка, прокладка и монтаж водопровода, чтобы из крана текла вода, работали туалет и душ. Материалы для системы водопровода лучше выбирать те, с которыми будет легче справиться самостоятельно, тогда можно своими руками сделать разводку воды, смонтировать все трубы и установить и подключить краны.
До начала работ желательно подготовить чертеж или эскиз по обустройству дома сантехническим оборудованием и пометить будущее местонахождение всех сантехнических приборов, выбрать и записать выбранные материалы для водопровода, запорную арматуру, необходимые фитинги, необходимый инструмент и расходные материалы (ФУМ лента, уплотнители и прокладки, и необходимый крепеж). Затем по эскизу подсчитывается необходимое их количество. Все необходимые материалы, как правило, покупаются с небольшим запасом.
Виды водопроводных трубы для внутреннего и наружного водопровода
Прежде чем приступать к эскизу проекта будущего водопровода, необходимо выбрать сами трубы. Сейчас на рынке большим спросом пользуются стальные, медные, металлопластиковые трубы, гибкая сантехническая подводка. Во многих домах еще стоят трубы из металла.
Металлические трубы уже давно используются в гражданском строительстве и не только. Особенности монтажа металлических труб и их свойства зависят от свойств используемого материала.
До сих пор во многих домах установлены стальные, чугунные и медные трубы (встречается очень редко), которые обладают как достоинствами, так и определенными недостатками. Не так давно даже использовались свинцовые трубы, но, учитывая значительную опасность для здоровья человека, их использование полностью прекращено.
Стальные трубы - дешевый, прочный и надежный вариант водопровода. В городских квартирах все стояки изготавливаются из стальных труб. Радиаторы отопления, полотенцесушители также монтируются на стальных трубах. Их недостаток - подверженность коррозии. Чтобы избежать повреждения труб, наносят цинковое покрытие снаружи и внутри. Они обладают высокой теплопроводностью, поэтому очень часто трубы холодного водоснабжения «потеют». На неровной внутренней поверхности стальных труб со временем нарастает накипь. Сталь - тяжелый материал, поэтому такие трубы довольно сложно монтировать. Срок их службы - 30–40 лет.
Существует три способа соединения стальных труб: муфтовое, сварное и с помощью пресс-фитингов. Для оцинкованных труб подходит только муфтовое и пресс-соединение, поскольку сварка способна разрушить антикоррозийный слой.
В отличие от стальных труб способны сопротивляться коррозии, но чугун - очень тяжелый материал, в этом его основной недостаток.
Такие трубы имеют толстые стенки с шероховатой внутренней поверхностью. Чугунные трубы подходят к использованию в системах канализации и водоснабжения, они не покроются ржавчиной, долго не будут выходить из строя. Срок службы чугунной канализации составляет от 80 до 100 лет. Соединяются чугунные трубы с помощью уплотняющих прокладок и раструбов.
В зависимости от массы выделяют три типа чугунных труб: очень тяжелые, тяжелые и средние. На чугунные трубы наносится специальный антикоррозийный слой - силикатно-эмалевый. Такие трубы высокопрочные, стойкие к перепадам температур, имеют низкий коэффициент расширения.
Уже издавна завоевали себе звание элитных труб. Водопровод из медных труб прослужит в худшем случае 70 лет (как правило, значительно дольше), при этом медная труба не состарится, не испортится и никак не изменит своих рабочих качеств. К тому же медь обладает бактерицидными свойствами, а в таких трубах будет течь чистая питьевая вода. Медные трубы не подвержены воздействию ультрафиолетовых лучей, не страшатся перепадов атмосферного давления, осадков, могут работать в широком температурном диапазоне — от –200 до +500 °С, не подвергаются коррозии.
Медные трубы замечательно подходят в качестве основы для системы отопления, а также организации холодного и горячего водоснабжения. Монтаж медных труб очень простой, они не очень тяжелые, их несложно гнуть, пилить и паять. Один из самых распространенных способов их соединения - высокотемпературная пайка. Припой используется серебряно-бронзовый, он равномерно распределяется по всей поверхности трубы. Удобнее всего их монтировать с помощью фитингов. Пожалуй, чуть ли не единственный, но самый главный их недостаток - большая стоимость.
Пластиковые водопроводные трубы
Пластиковые трубы - первый шаг вперед в развитии современного сантехнического дела.
Стойкость к изменяющимся погодным условиям (резкие похолодания, пониженное давление, повышенная влажность), неподверженность коррозии, долговечность в эксплуатации (примерно 50 лет), простота в монтаже, установке и наладке, небольшая стоимость - эти качества делают пластиковые трубы незаменимыми при оборудовании дома водопроводом. Они почти не теряют тепло при доставке горячей воды, не обрастают отложениями изнутри, безопасны для здоровья. Для соединения пластиковых труб используют фитинги.
Недостатки таких труб: потеря эластичности при нагревании, больший коэффициент температурного расширения, быстрое старение под действием солнечных лучей.
Пластиковые трубы имеют несколько разновидностей: трубы из полибутилена, полиэтилена, поливинилхлорида (ПВХ), полипропилена и др.
Делают из эластичного и теплопроводного материала, который пригоден для транспортировки воды температурой до +90 °С. Соединяют такие трубы с помощью сварки. К их недостаткам относят легкую восприимчивость к огню, а также непереносимость бензола. Красить полибутиленовые трубы нельзя. Полиэтиленовые трубы - трубы из эластичного и прочного материала, идеально подходят для проведения водоснабжения в собственном доме. Благодаря своей эластичности легко переносят низкие температуры даже при замерзшей внутри воде. Полиэтилен стоек к коррозии.
Имеют гладкую поверхность внутри, проходящая по ним вода не оставляет на стенках окиси и отложений примесей. Недостаток в том, что полиэтилен применим только для холодного водоснабжения. При температуре кипения воды и близких к ней трубы начинают плавиться. Кроме того, данный материал очень чувствителен к ультрафиолетовым лучам. Соединяют полиэтиленовые трубы фитингами и обжимом.
Сегодня на строительном рынке такое многообразие труб, что одних только полиэтиленовых можно найти несколько разновидностей в зависимости от используемых для их производства материалов и способов.
Обладают высокой прочностью и устойчивостью к высоким температурам. В процессе производства такие трубы проходят обработку под высоким давлением, благодаря чему молекулы материала образуют дополнительные связи. Процесс полной обработки называется сшивкой. На сегодняшний день существует четыре вида сшивки: пероксидная сшивка (РЕХа), силановая сшивка (РЕХb), сшивка потоком электронов в ЭМ-поле (РЕХс) и сшивка с помощью азотных соединений (РЕХd). Сырье, используемое для получения данных труб, называется сшитым полиэтиленом.
Трубы из сшитого полиэтилена считаются сегодня самым передовым материалом в оснащении систем водоснабжения и отопления. Легкость в монтаже с помощью пресс-фитингов только добавляет им популярности.
Самые жесткие из всех представленных на рынке пластиковых труб. Такие трубы практически не горят, мало весят, устойчивы к воздействию солнечных лучей, соединяются друг с другом склеиванием.
Недостаток - использование хлора в процессе производства поливинилхлорида, что не добавляет материалу экологичности.
Используют для холодного и горячего водоснабжения, канализации, отопления.
По своим термическим показателям они схожи с трубами из сшитого полиэтилена, но дешевле и проще в монтаже. Соединяются между собой сваркой или пайкой, для чего используется паяльник для полипропиленовых труб .
Соединили в себе положительные свойства металла и пластика. Они подходят для систем водоснабжения и отопления.
Такие трубы состоят из трех слоев, между двумя слоями полимера находится тонкий слой металла. Их не нужно спаивать или сваривать, они эластичны, легки, долговечны и эстетичны. В качестве металла внутри трубы чаще всего используют алюминий. Поэтому недопустим его контакт с другими металлами в местах соединения. Металлопластиковые трубы способны выдерживать температурную нагрузку до +95 °С, кратковременно - до +110 °С.
Металлопластиковые трубы можно применять во всех трубопроводах загородных домов, для внутреннего водопровода городской квартиры. Основной недостаток таких труб в том, что, если они открыты, их легко повредить, поэтому монтаж труб из металлопластика в стояках централизованного водоснабжения допускается только внутри стен.
Шланг в металлической обмотке. Такой водопровод способен выдержать достаточно высокое рабочее давление, но при этом совершенно не устойчив к внешним повреждениям. Его используют (желательно в пределах одного помещения) для соединения раковины, стиральной, посудомоечной машин и нагревателя с центральной трубой, стояком.
Гибкая сантехническая подводка может быть выполнена из пластикового гофрированного шланга, который используется для монтажа канализационных стоков.
Подсоединить сантехническую подводку к системе водоснабжения возможно либо с помощью штуцера, который вкручивают в подключаемый прибор, либо с помощью накидной гайки, которую навинчивают на торец трубы с резьбой. Внутри металлической оплетки спрятан резиновый шланг, который изготавливается из этиленпропиленового каучука. Данный материал относится к классу нетоксичной резины, поэтому вода из такого шланга может использоваться для питья.
Общая последовательность монтажа сантехнической подводки представлена на рисунках ниже.
Виды, свойства и область применения труб для внутреннего и наружного водопровода
| Материал изготовления трубы | Свойства | Область применения | Способы монтажа | Срок эксплуатации, лет |
| Металлические трубы | ||||
| Сталь | Подвержены коррозии, тяжелые, высокая теплопроводность | Трубопроводы водоснабжения и канализации | Муфты, угольники, фитинги, сварка | 30–40 |
| Чугун | Большая толщина стенок; меньше, чем сталь, подвержены коррозии; тяжелые, стойкие к перепадам температур, прочные, неаварийные | Водопроводные и канализационные сети, дождевые и фекальные водостоки | Уплотняющие прокладки и раструбы | 80–100 |
| Медь | Мало подвержены коррозии, надежны, выдерживают перепады температур, теплопроводность меди в 4 раза выше, чем у стали; устойчивы к действию УФ-лучей; непроницаемы для газов; обладают бактерицидным действием; диапазон рабочих температур от –200 до +500 °С; не подвержены старению. Со временем покрываются тонким слоем окисла, который не влияет на их прочность | Трубопроводы систем отопления, холодного и горячего водоснабжения, маслопроводы, газопроводы | Капиллярная высокотемпературная пайка, фитинги | 50–70 |
| Пластиковые трубы | ||||
| Полибутилен | Эластичность, теплопроводность, максимальная температура эксплуатации +82 °С, подвержены воздействию УФ-лучей, устойчивы к замерзанию | Теплые полы | Фитинги | 45–50 |
| Полиэтилен | Эластичность, прочность, переносимость замерзаний, повышенная чувствительность к УФ-лучам. Плавятся при высокой температуре | Холодное водоснабжение | Сварка | 50 |
| Сшитый полиэтилен | Высокая прочность, устойчивость к высоким температурам, кислородопроводимость | Внутренние водопроводные, отопительные наружные газо- и водопроводы. Сфера применения очень широка | Обжимные металлические муфты | 50 |
| Поливинилхлорид (ПВХ) | Негорючесть, легкость, стойкость по отношению к УФ-лучам | Питьевое водоснабжение, строительство водно-технических сооружений (бассейнов) | Склеивание | 50 |
| Полипропилен | Эластичность, герметичность, прочность, устойчивость к высоким температурам | Холодное и горячее водоснабжение, канализация, отопление | Сварка | 50 (в холодном водоснабжении), 25 (в горячем) |
| Металлопластик | Эластичны, эстетичны, легки и долговечны способны выдерживать температурную нагрузку +95 °С, кратковременно - до +110 °С | Водоснабжение и отопление | Фитинги | 50 |
Фитинги
Трубы водопровода монтируют с помощью фитингов: муфт, предназначенных для соединения различных частей трубопровода между собой; уголков, используемых для изменения направления линии; тройников и крестов, применяемых для разветвления трубопровода; сгонов для соединения уже проложенных труб, переходников. В местах сгибов трубопровода используются либо гибкие трубы, либо специальные фитинги.
Виды фитингов и соединительных элементов водопроводных труб
| Наименование | Внешний вид | Область применения |
 |
Для соединения различных участков водопровода, двух участков трубы, рукава, шланга без изменения направления хода трубы. Эта деталь соответствует диаметру и материалу соединяемых труб. Основная функция - герметичное соединение | |
 |
||
 |
Соединяет три трубы друг с другом, причем одна труба отводится от другой под углом 90° | |
 |
Для соединения труб, подходящих одна к другой под прямым углом, изменяет таким образом направление трубы. Угол отклонения составляет 90° или 45° | |
 |
Используется для разветвления труб в 4 направлениях, имеет 4 выхода, расположенных друг к другу под углом 90° | |
 |
Для соединения труб в единую цепь | |
 |
Для соединения водопроводных труб, на которых имеется резьба |
В завершении, по уже сложившейся традиции, несколько интересных видео про водопроводные трубы:
На специальном стенде производят измерения прочности на разрыв пластиковых водопроводных труб разных производителей.
Как правильно выбрать полипропиленовые трубы, а точнее, какая именно труба лучше подходит для определенного участка водопровода.
На сегодняшний день пластиковые трубы используются практически повсеместно при . Такие трубы в 3-10 раз легче чем их металлические аналоги, они имеют высокую устойчивость к различным агрессивным средам и коррозии, эластичны, имеют очень низкую теплопроводность… Можно перечислять ещё массу преимуществ пластиковых труб перед металлическими, но даже вышеперечисленных вполне достаточно для того, чтобы можно было говорить про них как про лучшие составляющие современных водопроводных систем.
На сегодняшний день существует три вида :
- Полипропиленовые трубы;
- Полиэтиленовые трубы;
- Трубы из поливинилхлорида.
Все они различаются по своим функциональным особенностям и каждый из этих видов предназначен для определенных работ, несмотря на свою внешнюю схожесть. Рассмотрим подробнее, что представляет собой каждый вид пластиковых водопроводных труб.
Полипропиленовые трубы
Полипропилен — это очень прочный и надежный материал. Выпускается три разных типа труб из этого материала, каждый из которых рассчитан на определенное рабочее давление. Существуют трубы на 10, 16 и 20 атмосфер, а также водопроводные трубы из армированного полипропилена с улучшенными физическими и теплопроводящими свойствами.
У полипропиленовых труб есть масса преимуществ:
- Долговечность. Срок эксплуатации труб составляет не менее 50 лет.
- Низкая теплопроводность. Благодаря данному преимуществу трубы можно использовать для передачи даже в больших водопроводных системах.
- Повышенная стойкость к температурам. Большинство труб выдерживают температуры до 75 градусов Цельсия и способны выдержать кратковременное повышение температуры до 95 градусов.
- Удобство использования и монтажа. Трубы из полипропилена очень легко монтировать. Благодаря этому, даже у людей без специальных навыков существует возможность самостоятельной установки водопроводных труб из полипропилена.
- Малый вес и экологическая чистота материала.
Ассортимент диаметров колеблется в пределах 16-125 мм. Для соединения труб используется простая технология спайки и только в случае с трубами, диаметр которых более 65 мм используется специальная технология сварки.
При измерении полипропиленовых труб считается только внешний диаметр, в отличие от металлических труб. Следует учитывать этот факт при дальнейших замерах и покупке материалов.
Полипропиленовые водопроводные трубы обладают повышенной износостойкостью и устойчивостью к сгибанию. Однако они не такие гибкие, как трубы из полиэтилена, поэтому при конструировании напольных систем отопления их не получится согнуть до минимальных радиусов. Трубы из полипропилена используются, как правило, для создания систем холодного и или для водоотведения.
Полиэтиленовые трубы
Благодаря свойствам полиэтилена, трубы из этого материала обладают повышенной износостойкостью, надежностью, долговечностью и не подвержены адгезии. Помимо этого, их очень легко сваривать и они имеют высокие морозостойкие характеристики. Благодаря этому, водопроводные полиэтиленовые трубы используются для создания систем любого назначения, в том числе и для хозяйственных или .
Полиэтиленовые водопроводные трубы выпускаются в двух вариантах: или отрезками по 12 метров, или большими бухтами по 100 метров. Поскольку такие трубы выпускаются в больших размерах, нежели металлические, то при монтаже водопроводной системы количество стыков на определенном участке уменьшается в несколько раз, что в свою очередь позволяет уменьшить возможное количество аварийных ситуаций.
Благодаря изменению процесса полимеризации (изменению температуры и давления процесса), получают несколько разновидностей полиэтиленовых труб:
- Трубы из полиэтилена высокого давления;
- Трубы из полиэтилена среднего давления;
- Трубы из полиэтилена низкого давления.
Первый вариант водопроводных труб отличается повышенной гибкостью и их не более 160 мм. Трубы из полиэтилена низкого давления отличаются повышенным интервалом плавления, высокой стойкостью к агрессивным химическим средам, но при этом имеют низкую ударопрочность. Последний вариант водопроводных труб выпускают во всевозможных размерах, а их диаметр может достигать 1200 мм.
Водопроводные трубы из сшитого полиэтилена имеют повышенные механические свойства и устойчивы к воздействию высоких температур. Благодаря особой технологии сшивки полиэтилена, трубы имеют высокие эксплуатационные характеристики, срок действия составляет не менее 50-70 лет, их практически невозможно подвергнуть механическим повреждениям.
Водопроводные трубы из сшитого полиэтилена лучше всего использовать при монтаже или горячего водоснабжения.
Трубы из поливинилхлорида (ПВХ)
Особой популярностью при монтаже водопроводных систем пользуются трубы из ПВХ. И это неудивительно, учитывая все их характеристики и особенности. Такие трубы недорого стоят, не подвергаются коррозии, очень легкие (благодаря чему их можно легко монтировать и транспортировать), не подвергаются воздействию высоких температур и обладают повышенной прочностью. Однако такие трубы имеют и свои недостатки: при температурах ниже 0 градусов они становятся очень хрупкими, а рабочая температура эксплуатации не должна превышать 45 градусов.
Одно из главных преимуществ водопроводных труб из ПВХ — противопожарная безопасность. Такие трубы практически сразу же затухают после воспламенения из-за содержания атомов хлора в составе поливинилхлорида. В рамках эксплуатационных характеристик трубы из ПВХ не растрескиваются даже спустя десятки лет использования и обладают повышенной химической стойкостью.
Трубы из непластифицированного ПВХ (а таких труб на рынке представлено подавляющее большинство) очень чувствительны к механическим повреждениям при низких температурах. Для изготовления и труб, которые в дальнейшем будут использоваться в системах отопления, применяется хлорированный ПВХ. Такие трубы, как правило, используются для водоотведения или водоснабжения. Линейное тепловое расширение труб из ХПВХ имеет крайне низкое значение, поэтому эффективнее всего такие трубы использовать при обустройстве стояков.
Определение размера труб и их стоимость
Прежде чем рассмотреть цены, необходимо обратить внимание на параметры водопроводных труб. Самый важный из всех параметров — это диаметр труб. Наиболее распространенные (и пользующиеся наибольшим спросом) трубы имеют диаметр 10 или 15 мм, что в дюймах обозначается как 3/8 или 1/2. Для того, чтобы сделать стояк из пластиковых водопроводных труб, используют диаметры 20 или 25 мм, что равно 3/4 или 1 дюйму соответственно.
Если необходимо измерить диаметр труб, то можно воспользоваться для этого штангенциркулем. После этого для определения более точных показателей необходимо заглянуть в таблицу соответствия диаметров пластиковых и металлических труб. Такую таблицу можно найти в Интернете.
В целом, стоимость пластиковых водопроводных труб зависит от производителя и диаметра. На современном рынке в большинстве представлены модели из Китая, России и Европы. Стоит заметить, что качество китайских труб редко уступает качеству европейских, вопреки распространенному мнению большинства людей. во всех регионах разные, но в среднем, цена на пластиковую трубу диаметром 20 мм будет составлять от 12 рублей за погонный метр, диаметром 40 мм — от 28-30 рублей и так далее. Учитывая все нюансы стоимости, конечная цена на пластиковые трубы получается очень маленькой.
Если вы планируете установку или ремонт водопровода в своём помещении, будь это квартира или летний домик, вам предварительно стоит узнать, какие типы и виды водопроводных труб существуют и что лучше всего подходит именно вам.
Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором .
Домовладельцы обычно ориентируются на три основных показателя:
- Технические характеристики труб для водопровода;
- Качество;
- Стоимость.
А если ремонт планируется производить самостоятельно, то надо учесть и такой фактор, как сложность монтажа и возможность приобрести оборудование, которое понадобится при ремонте.
Естественно, что каждому хочется создать в доме надежную водопроводную систему, которую в случае чего относительно несложно будет отремонтировать. Ведь от возникновения аварийной ситуации не застрахован никто, поэтому ремонт трубопровода не должен быть чрезмерно трудным и дорогим.
Итак, выбор, который имеется на сегодняшний день:
Водопроводные трубы из углеродистой стали сейчас являются пережитком прошлого. Тем не менее, они представлены на рынке, и имеют своего покупателя.
Хотя реализация этих труб в современных условиях - задача не простая, стальные трубы имеют ряд плюсов и минусов, о которых стоит упомянуть.
- механическая прочность;
- дешевизна;
- значительный ассортимент любой совместимой арматуры.
- подверженность коррозии;
- неизбежное сужение просвета труб на холодной воде, в результате чего регулярно надо разбирать и чистить водопровод;
- электропроводность, создает вероятность поражения током при неисправных электроприборах.
- недолгий срок службы - примерно 25 лет.
- кроме того, сталь взаимодействует с алюминием и медью.
- сложный монтаж: газовая или электросварка. Возможно вручную нарезать резьбу, что опять же очень трудоемко, или изготовить патрубки и сгоны на токарном станке.
Оцинковка — более рациональный выбор. Слой цинка на внешней и внутренней поверхности трубы не позволяет ей ржаветь и образовывать внутри наросты. Раньше, (да и много где сейчас) этот тип водопроводных труб активно использовался для изготовления систем отопления, хорошо переносят усиление напора воды - можно быть уверенным, что стояк не разорвет. Температурные скачки таким трубам тоже не страшны.
Такие трубы логично использовать там, где нужен большой запас прочности, велика вероятность скачков давления напора воды и резкого перепада температур.
- очень высокая прочность;
- защищенная цинком поверхность не ржавеет;
- хороший выбор арматуры для монтажа.
- довольно высокая цена;
- проводит электричество, что может быть небезопасно;
- резьбы соединений, снимающие слой цинка и доходящие до стали, ржавеют.
- Срок службы такого водопровода достигает 50 лет.
Хотя, в отличие от прошлого времени, когда оцинкованные трубы собирались только по резьбе и герметизировались пропитанным олифой или краской (чтобы не гнил) сантехническим льном, в настоящее время используются современные технологии сварки оцинкованных труб, которые позволяют сохранить слой цинка в местах сочленений и значительно упрощают процесс сборки. Но это опять же недешево.
Медные трубы.
Нашли свое широкое применение с богатых европейских и американских частных домов. Это самые дорогие и красивые трубы для водопровода. Но все их функциональные качества можно сейчас получить по гораздо более низкой цене, используя другие материалы.
Трубы из меди - с самым длительным сроком службы, могут прослужить 70-100 лет.
Достоинства:
- отсутствие коррозии, самый большой срок службы;
- эффектный внешний вид;
- большая амплитуда рабочих температур.
Недостатки:
- высокая цена;
- редкость в продаже как самих труб, так и подходящей для них арматуры;
- относительная сложность монтажа. Подразумевается дороговизна монтажного оборудования, которое зачастую просто отсутствует у специалистов по причине редкой надобности.
- слабая прочность. Медные трубы тонкостенны, и помять трубу, уменьшив просвет, можно очень легко - переносимой мебелью, неосторожными детскими играми.
- необходимость учитывать совместимость меди с другими материалами. Например - если вы делаете стыковку стального и медного трубопроводов, нельзя забывать, что стальная часть может находиться только до медной с учетом направления тока воды.
Металлопластик.
Сегодня на пике популярности, благодаря своей доступной цене и хорошим эксплуатационным качествам. Особенной популярностью пользуется этот вид водопроводных труб среди тех домовладельцев, которые планируют выполнять всю работу по монтажу самостоятельно. Монтаж труб из пластика достаточно легок, кроме того, не требуется приобретения дорогостоящего оборудования. Однако через пару сезонов соединения могут «заплакать». Пластиковая оболочка труб — и внешняя, и внутренняя — при высоких температурах легко деформируется, «течет».
Причина этому проста - после нескольких десятков циклов нагрева с комнатной температуры до 80-100 градусов Цельсия между фитингом и трубой появляются просветы, начинающие капать.
Достоинства:
- легкость монтажа;
- большой выбор соответствующей арматуры;
- отсутствие коррозии;
- материал внешней оболочки не проводит электричество.
Недостатки:
- соединения выдерживают ограниченное количество циклов нагрева, потом их нужно подтягивать;
- трубу из фитинга при сравнительно небольшом усилии можно вырвать.
- у металлопластика срок эксплуатации 25-30 лет.
Все же, такие водопроводные трубы — неплохой выбор. Может быть, оптимальный для водопровода на даче, где нет электричества для пайки, а незначительные утечки не так страшны. Но для всесезонного дома не самый лучший.
Больше всего подходят для монтажа водопровода для подачи холодной воды.
К их плюсам можно отнести:
- способность сохранять свою прочность даже при низких температурах. Даже если вода в такой трубе замерзнет, целостность трубопровода не будет нарушена.
- такие трубы - это лучший выбор для загородных домов и дач с непостоянным отоплением.
- трубы легко монтировать, они обладают небольшим весом и способны выдерживать немалые нагрузки.
- полиэтиленовые трубы около 50 лет не потребуют замены.
Следующим шагом на пути развития полиэтиленовых труб стали трубы из так называемого сшитого полиэтилена. Благодаря применению материала с большим числом связей между молекулами, такие трубы могут выдерживать высокие давления и температурные перепады, при этом обладая удивительной гибкостью и прочностью. Их можно использовать и для подачи горячей воды, напольного отопления (водяной теплый пол), низкотемпературного и радиаторного отопления.
Такой тип трубы - фаворит рынка на сегодняшний день. Прочные трубы , аккуратно монтирующаяся арматура, приличный внешний вид. Их соединяют сваркой с применением простого низкотемпературного паяльника. Получаются абсолютно герметичные, надежные швы. Правда, если что - то придется только резать. Однако процедура сварки настолько проста, что это не проблема. И хоть обычно сборка водопровода делается один раз, купите себе специальный паяльник для сварки полипропиленовых труб . Стоит он недорого, а в будущем очень даже вам пригодится. Кстати, полипропиленовые трубы послужат больше 30 лет.
Следует добавить, что каждому типу водопроводных труб обычно соответствует несколько классов труб в зависимости от области их применения (учитывается максимальное давление, температура, долговечность и т.п.) Важно понимать, что это не характеристики конкретной трубы, и, если труба соответствует данному классу, то ее показатели по указанным параметрам будут превышать экспериментальные.
