Как устроен каркасно щитовой дом. Как построить щитовой дом своими руками. Достоинства дачных каркасно-щитовых домиков

Вам необходимо теплое жилище, но нет много времени и средств на его постройку? Тогда ваш выбор - каркасно-щитовой дом. А прочитав эту статью, Вы узнаете обо всех особенностях, преимуществах и недостатках таких строений, а также этапах их возведения и необходимых материалах.

Каркасно-щитовые дома возводятся из деревянного бруса и плит ОСП. OSB (Oriented Strand Board) - это плита, состоящая из слоев древесной стружки (чаще всего осиновой, еловой), которые склеены при помощи специальной смеси из смол. Процесс производства предусматривает прессование компонентов под давлением и влиянием высокой температуры. Стружка в каждом слое обладает четкой ориентацией: в наружном слое - продольной, во внутреннем - поперечной. Такая особенность объясняет повышенную прочность материала.

Сфера использования

ОСП довольно популярен и область его применения в строительстве велика. Его используют для:

  • строительных и монтажных работ различной сложности и этажности;
  • возведения каркасных домов;
  • сооружения кровель, черновых полов, перегородок и межкомнатных перекрытий;
  • возведения конструкций, на которые будет оказываться нагрузка (например, ступени);
  • постройки системы опалубки;
  • обшивки стен, потолков и декорирования;
  • конструирования мебели, поддонов, стеллажей, производства тары.

Совет! При ведении внешних работ обязательно следите за влажностью. Чаще всего стандарт на разбухание от влаги составляет не более 10%, но все же он относителен и зависит от производителя и партии. Если вы недоглядели, и материал разбух, то после высыхания плита такой и останется, что создаст заметный перепад на стыке. При проведении внутренних работ таких последствий опасаться не стоит.

Виды плит

Различают 4 основных вида плит ОСП:

  • OSB-1 обладают невысокой прочностью, применяются для внутренней отделки и в производстве мебели.
  • OSB-2 - высокопрочный материал с низкой влагостойкостью, из него сооружают внутренние перегородки, перекрытия и несущие элементы.
  • OSB-3 имеет высокие показатели прочности и влагостойкости, предназначен для ведения наружных работ.
  • OSB-4 - сверхпрочный и влагостойкий материал, подходит для строительства несущих конструкций, стен и кровли.

Кроме стандартной классификации плиты бывают с лакированной или ламинированной поверхностью. Такие изделия предполагают многократное использование, например, для изготовления опалубки.

Плюсы и минусы

Несмотря на хвалебные отзывы, обещания производителей о сверхнадежности и вездесущую рекламу, с ОСП не все так просто. Главный отпугивающий факт - наличие формальдегида и токсичных смол в составе клеящих компонентов. Такую сомнительную экологичность с ее потенциальной опасностью для окружающих уже устранили многие производители. Покупателям предлагают так называемые Эко или Green категории ОСП, при изготовлении которых используют безопасные клеевые составы, не производящие вредных испарений.

Чем же так хороши ОСП:

  • невысокая цена - обусловлено использованием отходов деревообработки для производства ОСП;
  • высокая прочность, надежность и упругость (материал удерживает гвозди и шурупы, не деформируется при их резком выдергивании);
  • простота монтажа и обработки (шлифовке, резке, сверлению);
  • небольшой вес плиты (особенно важно для кровельных работ);
  • возможность последующей обработки специальными смолами, глазурью и другими защитными средствами;
  • низкая паропроницаемость;
  • устойчивость к механическим деформациям и воздействию повышенных температур;
  • в плитах не появятся трещины и щели;
  • им не страшны плесень и грибок;
  • приятный внешний вид.

Совет! Обратите внимание на качество предлагаемого вам материала. Не все изделия выдерживают критику в области прочности и влагостойкости. Часто указанные показатели не соответствуют реальности. Если вы хотите избежать расползания приобретенного материала, его крошения на щепки после первого дождя, отдавайте предпочтение только проверенным маркам и поставщикам. Не поленитесь и спросите у сотрудника компании сертификат качества и соответствия государственным нормам и стандартам.

Кратко о размерах и производителях

Ведущими изготовителями ОСП являются канадские, американские и европейские заводы. «Канадцев» производят преимущественно из лиственных сортов деревьев, а OSB из Европы - из хвойных (более влагостойкие). Отличить их несложно: торцы канадских ОСП всегда покрывают краской во избежание разбухания. Стандартные размеры для Канады - 2440х1220, для Европы - 2500х1250. Крупные российские производители находятся в Карелии, Кировской и Владимирской областях. Их стандартные размеры колеблются в пределах 2440-3125 миллиметров на 1220-2000 миллиметров.

Преимущества и недостатки каркасно-щитовых сооружений

Основные достоинства построек из ОСП:

  • главным плюсом таких домов является их небольшая стоимость (они дешевле кирпичных почти в два раза);
  • высокая скорость строительства такого сооружения - его можно возвести меньше чем за полгода;
  • малых вес плит ОСП позволяет значительно снизить нагрузку на основание, тем самым удешевляя его.

Отрицательные стороны каркасно-щитовых домов:

  • малый срок службы - такое жилище простоит максимум 75 лет;
  • невозможно построить здание из ОСП, имеющее более двух этажей;
  • без специальной техники такой дом не построишь - щиты, несмотря на их легкий вес, можно поднять только с помощью крана;
  • нельзя в будущем произвести перепланировку помещений.

Хотя споры о целесообразности зданий из ОСП не прекращаются, все же такие постройки себя неплохо себя зарекомендовали при возведении туристических баз, дач и прочит небольших строений, где не предъявляются особые требования и есть необходимость их быстрого и дешевого возведения. Но, если Вы хотите действительно дом на века, то лучше выбирайте основным материалом кирпич или бревно.

Основные этапы возведения дома из ОСП

Стадии строительства каркасно-щитовых построек схожи с этапами возведения и других зданий. Они делятся на:

  • Проектирование будущего дома.
  • Этап подготовки.
  • Возведение фундамента.
  • Обустройство пола.
  • Монтаж стен.
  • Создание кровли.
  • Утепление и облицовка.

Этот этап является первым. Он определяет, сколько и какие материалы Вам понадобятся.
Для индивидуального проекта рекомендуется обратиться к специалисту, который может грамотно составить чертеж дома. Но, обычно, все дома такого типа делаются по уже стандартным планам, поэтому проще воспользоваться готовым проектом. Такое действие ощутимо сократит ваши расходы на строительство.

При проектировании важно учитывать климат региона, а также особенности почвы. Поэтому, даже если Вы взяли уже готовый проект, то все равно проконсультируйтесь у специалиста, который поможет Вам правильно спланировать работы, выбрать фундамент, утеплитель и облицовочный материал для будущего жилища.

Подготовительные действия перед началом строительства

Первым делом, после разработки всех чертежей, нужно позаботиться о приобретении стройматериалов и инструментов. Крайне желательно уже на этом этапе договориться с фирмой об аренде автокрана , без его помощи Вы самостоятельно плиты не поднимете.

Перечень инструментов:

  • уровень, отвес и веревка для разметки;
  • молоток;
  • электрорубанок;
  • стамеска;
  • электролобзик;
  • гвоздодер;
  • дрель;
  • пила;
  • отвертки;
  • лестница;
  • карандаш и кисточки.

Необходимые стройматериалы:

  • товарный бетон для заливки основания;
  • арматура;
  • гидроизоляция;
  • доски из сосны, необходимые для обустройства перекрытий (обычно используют материал размерами 5х20х400);
  • доски для возведения несущих стен (наиболее часто применяемые 5х15х400);
  • доски для монтажа внутренних перегородок;
  • утеплитель (можно применять как пенопласт, так и каменную вату);
  • плиты ОСП (их толщина должна быть определена на этапе проектирования);
  • ветрозащита;
  • облицовочные материалы: для внутренних стен лучше использовать гипсокартон, а для внешних - вагонку, сайдинг или что-то другое;
  • кровельный материал;
  • брус разных размеров для обвязки;
  • прочие материалы для коммуникаций - трубы, провода и так далее.

Выбор и возведение основания

Перед началом работы по строительству фундамента сначала нужно подготовить место. Для этого необходимо убрать с поверхности земли весь мусор и растительность.

Специалисты рекомендуют использовать столбчатый фундамент для такого вида дома, но также можно залить ленточный или монолитный. Первый обойдется значительно дешевле, но подойдет не для каждого типа почвы. Монолитное основание - это долговечность и прочность, но оно дорогое, да и дом из ОСП столько времени не выстоит.

Как построить столбчатый фундамент

Сначала сделайте разметку, обозначив края будущего дома. Затем нужно вырыть ямы прямоугольной формы 60х80 сантиметров и глубиной 10-20 сантиметров ниже уровня промерзания почвы. После установите гидроизоляцию, арматуру и опалубку. Когда эти работы выполнены, можно заливать бетон, причем при этом утрамбовывая его. Столбы делаются через каждые 80-120 сантиметров. Когда все они готовы, нужно сделать забирки.

Возведение монолитного основания

Этот процесс совсем несложен. Нужно разметить сначала периметр дома, а затем вырыть по всей площади котлован небольшой глубины. После этого он заливается бетоном. Когда основание готово, сверху его нужно накрыть рубероидом в два слоя.

Ленточный фундамент не приобрел особой популярности при возведении каркасно-щитовых сооружений, так как он похож на столбчатый вариант, но более дорогостоящий.

Также для строительства домов из ОСП иногда применяют свайно-винтовое основание. Оно схоже по своей конструкции со столбчатым. Различия лишь в том, что столбы Вы делаете самостоятельно, а сваи привозят уже готовыми.

Обвязка и черновой пол

Для выполнения обвязки применяется брус 150х150 миллиметров, 200х200 миллиметров и 200х250 миллиметров.

Перед монтажом брусья обрабатываются антисептиками, промазываются мастикой, затем на них кладется рубероид в два слоя.

Материал устанавливается на сваи или фундамент (в зависимости от того, что Вы выбрали) по всему периметру дома. Брусья соединяются гвоздями (лучше использовать 120-миллиметровые гвозди).

В углах стыки усиливаются металлическими уголками.

Далее, обвязку нужно скрепить с основанием. Это можно сделать с помощью крепежных винтов. После того как обвязка закончена, сверху нее нужно уложить доски, которые служат для перекрытия мест соединения брусьев.

Сама обвязка может служить черновым полом в доме, но можно также поверх нее положить брус размером 150х100 миллиметров с шагом в полметра.

Важно! Между лагами или брусом в обвязке нужно укладывать утеплитель, а сверху пароизоляционную пленку.

Возведение каркаса и стен

Перед началом этого этапа проверьте уровнем и диагональной разметкой ровность пола.

Первым делом возводиться нижняя обвязка. Она делается из бруса с пазами (их шаг составляет 500 миллиметров).

Так как каркасно-щитовой дом - это, можно сказать, конструктор, то неточности в разметке могут привести к тому, что всю работу придется переделывать.

После того как нижняя обвязка готова, в заготовленные пазы устанавливаются вертикальные брусья. Их длина соответствует высоте потолка будущего дома.

Стадии возведения каркаса:

  • В местах, где будут расположены будущие стойки устанавливаются стальные нагели. Для них в торцевой части доски сверлятся отверстия.
  • Монтируются вертикальные угловые брусья.
  • Брусья вставляются в нагели, затем крепятся укосинами.
  • Таким же способом крепятся брусья в промежуточные пазы.
  • Монтируется верхняя обвязка.
  • Вся конструкция фиксируется гвоздями.
  • Устанавливаются потолочные балки, для которых применяется брус 50х150 миллиметров.

При возведении каркаса соблюдайте максимальную точность, так как минимальные перекосы могут пагубно повлиять на всю конструкцию.

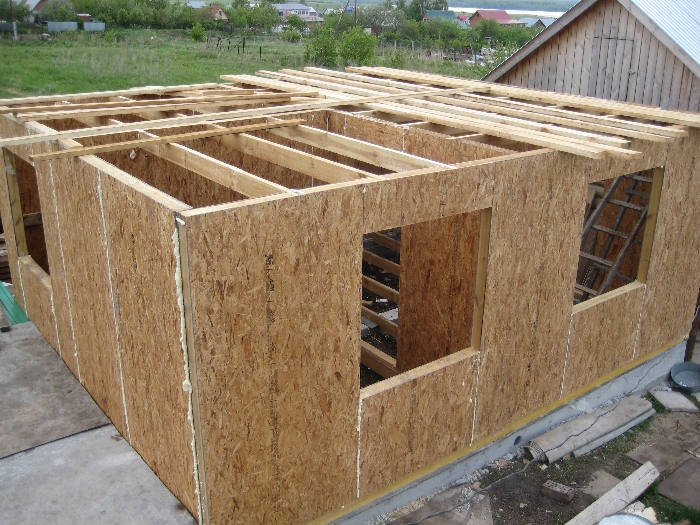

Когда каркас закончен, можно на него крепить панели. Это также делается при помощи гвоздей.

Строительство крыши

В каркасно-щитовых сооружениях чаще всего применяют плоскую или двускатную кровлю. Хотя, все зависит от ваших личных предпочтений.

Этапы возведения крыши:

  • Первым делом производится монтаж стропил. Они крепятся к верхней обвязке специальными кровельными гвоздями, саморезами, уголками и металлическими пластинами. Шаг стропил может быть в пределах 0,4-1 метра. Опорой для каждого стропила служит мауэрлат (10х10 сантиметров).
  • Возведение обрешетки. Если в качестве кровельного материала Вы применяете черепицу, то делается сплошная обрешетка, в других случаях ее можно сделать с небольшим шагом.
  • Установка гидроизоляции и ветрозащиты.
  • Монтаж кровельного материала.

Важно! Стропила устанавливаются с тем же шагом, что и балки в каркасе дома.

Внутренние и наружные работы

Несмотря на заявления производителей ОСП о том, что этот материал стойко сопротивляется внешним воздействиям и влаге, нужно обязательно делать фасадную отделку стен, так как на практике OSB показывает себя иначе - рассыпается под воздействием агрессивных сред и разбухает от воды.

Более дешевым вариантом внешней облицовки стен может быть виниловый сайдинг, более дорогие варианты - это блок-хаус и вагонка. Отделав таким материалом каркасно-щитовой дом Вы защитите плиты ОСП от разрушения, тем самым продлите срок службы всего сооружения.

Если нужно сэкономить, для внешней отделки можно применить декоративную штукатурку. Правда, защищать она стены будет куда хуже, чем сайдинг или вагонка.

Стены каркасно-щитового дома утепляются изнутри. Для этого можно применять как пенопласт, так и минеральную вату. Но, какой вариант Вы бы ни выбрали, обязательно перед монтажом утеплителя укладывается слой гидроизоляции.

Поверх утеплителя можно установить гипсокартонные листы или же отделать стены деревом.

Каркасно-щитовой дом - это не жилище на века, а лишь дешевая и быстровозводимая конструкция. Такое сооружение не совсем подходит для сурового климата, но для более теплых регионов - это достойный выбор.

Если же Вы не гоняетесь за долговечностью и не предъявляете к своему дому кучу требований, то Вам вполне подойдут постройки из ОСП. Также они хорошо себя зарекомендовали в туристическом бизнесе.

Сооружать подобные строения несложно, нужно лишь соблюдать точность разметки и обзавестись автокраном.

Видео: Технология строительства каркасно-щитового дома

Укладка деревянного пола на лаги: устройство, технология монтажа, утепление

Возвести дом своими руками без больших финансовых затрат – неправда ли, заманчивая перспектива? И если вы думаете, что она реальна только для асов в строительном деле, тогда вы еще попросту не знакомы с технологией сооружения щитовых жилищ. Эти дома требуют минимум финансов, времени и сил, поэтому соорудить их сможет каждый. Вам не придется нанимать бригаду профессионалов, арендовать тяжелую технику и месяцами ждать свое заветное жилище. Все, что понадобится – пошаговая инструкция, а также фото и видео с разъяснениями основных моментов строительства. Если вы еще не верите, что это возможно, ознакомьтесь с поэтапной технологией возведения щитового дома – она точно развеет все сомнения.

Подготовительное проектирование

Первый шаг – подготовка проекта. Щитовой дом собирается очень легко, но чтобы гарантировать еще и качество возведения, нужно заранее оценить весь фронт работ и упорядочить процессы, а тут без план-схемы не обойтись. Она не должна быть очень детальной – главное, чтобы были указаны следующие обязательные аспекты:

  • габариты здания: этажность, ширина основания, количество комнат и их площадь, высота потолков;
  • расположение главных и второстепенных помещений в доме;
  • размещение основных коммуникаций;
  • расчет материалов для конструкции: количество, пропорции и размеры панелей для щитов, деревянных балок и досок для каркаса, а также теплоизоляционных материалов.

Проект щитового дома

Также на этом этапе нужно определиться, где будет располагаться щитовой дом. Что касается грунта, то здесь подходит даже слабая почва, ведь здание будет легким. Но важно, чтобы площадка была ровной, иначе строительство вызовет сложности.

Кладка фундамента

Второй шаг – возведение фундамента. Так как щитовое жилище отличается сравнительно малым весом, здесь вполне достаточно будет столбчатого основания:

  • Выполните разметку: на выбранной площадке отметьте четыре точки фундамента, которые будут очерчивать периметр будущего дома. По диагонали они должны быть абсолютно одинаковыми – не допускаются отклонения даже в 1 см. Вбейте по периметру площадки колышки и натяните между ними бечевку.
  • Выкопайте ямки для монтажа столбов. Их глубина должна быть на 20-25 см больше глубины промерзания грунта, а ширина – около 60 см.
  • Обустройте на дне каждой из лунок подушку из песка и щебня: высота каждого слоя – 10-15 см. Обязательно тщательно утрамбуйте подушки.
  • Уложите в ямки гидроизоляцию. Здесь подойдет толстый полиэтилен или рубероид.

Совет. По краям лунок зафиксируйте гидроизоляционный материал камнями, чтобы в процессе последующей заливки бетонной смеси он не оказался на дне ям.

  • Залейте ямки слоем бетона в 20-25 см. Накройте заливку полиэтиленовой пленкой и снимите ее только тогда, когда смесь схватится.
  • Когда бетон высохнет, начинайте кладку кирпича – в каждой ямке соорудите столбики в 3-4 кирпича. Укладывайте их до тех пор, пока столбики не возвысятся над своими лунками не менее чем на 20 см.
  • Засыпьте промежутки между столбиками и ямками щебнем, песком или гравием.

Фундамент для щитового дома

  • Сверху накройте каждый кирпичный столбик рубероидом или битумной мастикой.
  • Закройте полученный фундамент забиркой – невысокой каменной, кирпичной или деревянной стенкой. Это сделает конструкцию более привлекательной.

Сооружение коробки

Третий шаг – возведение стен, пола и перекрытий.

Сначала нужно гидроизолировать фундамент и установить на него нижнюю обвязку. Далее в пазы развязки монтируются лаги для пола. Укладывайте их с промежутками, равными толщине теплоизоляционного материала, которым в последующем будет утепляться основание пола. Снизу к лагам нужно прикрепить тонкие деревянные бруски – ни них будет формироваться черновой настил.

Затем установите по углам конструкции несущие стойки для каркаса. После выравнивания стоек зафиксируйте их специальными временными укосинами. Далее закрепите на стойках верхнюю обвязку.

Возведение коробки щитового дома

Теперь нужно увеличить каркас – по периметру нижней обвязки установите уже знакомые стойки с шагом 50-100 см. Не забудьте оставить проемы для дверей и окон. Потом уложите верхние лаги – на них будет устанавливаться кровля.

После этого можете убрать укосины и начинать заполнять каркас щитами. Желательно покупать уже готовые панели – с утеплителем и гидроизоляцией внутри. Вам останется лишь подогнать изделия под размер вашего каркаса и установить их в свободные промежутки. Щиты должны быть не только зафиксированы на каркасных стойках, но и соединены между собой. Для этого используйте саморезы. Углы конструкции необходимо закрывать металлическими уголками.

Важно! Все детали коробки должны быть тщательно обработаны антисептическими и противопожарными составами, иначе не может идти и речи о долговечности конструкции дома. Также нужно заполнить герметиком все щели между щитами и стойками.

Возведение крыши

Четвертый шаг – строительство крыши. Для щитовых домов рекомендуется сооружать одно- или двускатную кровлю – они обе абсолютно функциональны и не требуют выполнения больших объемов работ.

Технология возведения предполагает два основных этапа:

  • Монтаж стропил. Сначала зафиксируйте на верхней обвязке мауэрлат – конструкцию из бруса с сечением 10 х 10. Подготовьте деревянные балки для стропильной системы. Каждое стропило отдельно крепится к готовому мауэрлату – на данном этапе вы уже формируете один или два ската, в зависимости от выбранного варианта крыши. В качестве фиксирующих элементов можно использовать кровельные гвозди, саморезы, металлические пластины. Между собой стропила нужно соединять специальными зубчатыми накладками. Шаг установки стропильных ног должен быть равен промежуткам между каркасными стойками. Что касается размера пролетов, то этот показатель может варьироваться от 2,5 м до 5 м – здесь все зависит от сечения балок.

Совет. Если вы делаете максимальные пролеты в 5 м, стропила нужно защитить подпорками.

  • Укладка кровли. В качестве кровельного материала чаще всего используют металлочерепицу – она характеризуется прочностью, легким монтажом, привлекательным обликом и небольшим весом, что особенно важно при возведении щитовых зданий. Листы материалы монтируются с нахлестом в 15 см. Черепица крепится к стропилам саморезами через волну.

Наружные и внутренние работы

Пятый шаг, он же заключительный, – выполнение различных внешних и внутренних работ.

Первым делом необходимо провести инженерные сети и коммуникации: отопление, водоснабжение, электричество, канализация, вентиляция и т.д. Далее устанавливаются окна и двери – проемы для них вы оставили еще на этапе возведения коробки. Потом выполняется внешняя отделка. Здесь возможны несколько вариантов:

  • виниловый сайдинг ;
  • блок-хаус;
  • вагонка;
  • декоративная штукатурка;
  • натуральный камень.

Работать со всеми этими материалами довольно легко. Главное – аккуратность: чтобы в последующем не пришлось демонтировать материал из-за несостыковок и неэстетичного вида, всегда начинайте отделку с угла.

Для теплоизоляции используйте минеральную вату – она долговечна и выдерживает большую амплитуду температур. Для начала покройте стенки и черновой пол гидроизоляцией – уложите на них пергаментную бумагу, закрепив ее к рабочим поверхностям рейками. Затем подготовьте минвату и уложите ее на стены и полы, фиксируя деревянными брусками. Последние рекомендуется укладывать вертикально.

Далее уложите чистовой пол. Как правило, для этого используются разные вариации древесной отделки: паркет, настил, обрезные доски и т.д. А после этого можете смело переходить к обшивке внутренних поверхностей и финишному оформлению пространства.

Быстро, надежно, дешево – именно так можно охарактеризовать строительство щитового дома. Как видим, технология его возведения и в самом деле очень проста и доступна. Так что, если вы давно думаете о собственном жилище, но боитесь браться за сооружение традиционного здания, возможно, облегченная альтернатива в виде щитового дома – именно ваш вариант.

Технология строительства щитового дома: видео

Строительство щитового дома: фото


Некоторые застройщики предполагают, что строительство щитового дома не оправдывает себя ни затратами, ни усилиями. Но при правильном подходе, возвести щитовой дом своими руками совсем не сложно. Выверенный проект, наличие чертежей, подбор материалов и можно начинать строиться. Главное, застройщик получает дом, который делал под себя, совмещая в проекте все запросы и требования комфорта и удобства.

Щитовое строительство: конструктивные особенности технологии

Щитовой домик представляет собой сооружение, собираемое из плоских деталей, скрепленных дополнительными элементами. Полная сборка каркаса занимает немного времени, после чего можно приступать к отделочным работам внутреннего и внешнего характера. Каркасные дома – технология, которая широко распространена во многих странах мира, причем в некоторых регионах применяется только данный способ из-за простоты и оперативности всех процессов.

Сборка конструкции производится из готовых элементов на строительной площадке. Этапы работ отличаются простотой, кроме заливки фундамента, процессы напоминают обычную сборку конструктора, поэтому возвести каркасный дом своими руками – это не только экономно, но и практично.

По видам каркасные дома различаются следующим образом:

  1. Деревянный каркасник собирается из пиломатериала. При этом цена «коробки» предельно доступна. Особенно важно, что работать с деревом легко, для распиловки не требуется специальный инструмент, достаточно пилы, ножовки. Скрепление производится отверткой. Недостаток в том, что придется сделать предварительную обработку всего пиломатериала антипренами, составами против грибка, жучков.
  2. Дом на металлическом каркасе подразумевает обустройство «коробки» производимой из уголка, труб квадратного сечения. Обработка требует применения тяжелых инструментов, сварочного аппарата для скрепления всех элементов. Стоимость стальной конструкции выше, чем пиломатериалов, однако при соблюдении технологии, строительство каркасного дома на металле, выгоднее – здание получается более прочным и устойчивым.
  3. Дом из ЛСТК – это строение из легких стальных конструкций особой прочности. Профиль ЛСТК имеет легкий вес, отлично противостоит воздействию внешней среды, не требует дополнительной обработки и при этом разрушение происходит в течение 200-250 лет, неплохой срок службы! Работать с материалом легко и просто – он режется ножовкой по металлу, скрепляется саморезами. Цена ЛСТК высокая, но и практические качества каркаса будут идеальными.

Достоинства и недостатки каркасных домов

О том, насколько хорош дачный домик или особняк, выстроенный по каркасной технологии, написано немало, поэтому на минусах и плюсах остановимся вкратце. Итак, преимущества технологии перед другими вариантами стриотельства:

  1. Оперативность возведения. Щитовой домик своими руками можно выстроить за 2-3 месяца.
  2. Сниженная стоимость строительства.
  3. Высокая прочность постройки. Несмотря на различные отзывы, дома отличаются прочностью и выдерживают не только ураганные ветры, но ветры до 7 баллов по шкале Рихтера.
  4. Вариабельность проектов. Если брать строительство щитового дома в свои руки, то можно воплотить в нем все свои задумки, какими бы фантастическими они не казались. Кроме того, всегда есть вариант внешней, внутренней отделки в соответствии с выбранным стилем, вкусами застройщика.
  5. Скрытая прокладка коммуникаций. Поэтому не придется ставить различные короба, прокладывать магистрали. Но не стоит этим злоупотреблять, так как многие коммуникации требуют своевременного осмотра.
  6. Малая масса строений. Данная особенность позволяет отлично экономить на создании несущей основы. Каркасная технология строительства допускает применение свайного, ленточного мелкозаглубленного фундамента.
  7. Стойкость к деформациям. Каркасники противостоят изменениям формы, даже если в сезон холодов дом не отапливается.

Недочеты каркасных домов:

  • Дерево подвержено грызунам, поэтому следует позаботиться о дополнительной защите.
  • Сложности в перепланировке готовых строений.

Совет! Если строите каркасно щитовой дом своими руками и точно знаете о последующих изменениях, стоит применять каркасно-рамочную технологию.

  • Второй этаж в таких строениях не всегда удобен, но можно сделать комфортную жилую мансарду.

Многие застройщики сетуют на низкие тепловые качества и высокую звукопроницаемость домов. Но применение современных материалов позволяет добиться идеального утепления и сделать дом абсолютно звуконепроницаемым.

Этапы строительства

Строительство щитового дома своими руками начинается с предварительной подготовки.

Планирование

Это один из важнейших процессов, так как от него зависит дальнейшая сборка всей конструкции. Самостоятельная разработка проекта не всегда доступна обычному застройщику. Лучше всего взять типовой проект и в подробностях его рассмотреть. Такой способ удобен и тем, что плановые проекты, как правило, даются с чертежами, по которым несложно будет возвести собственный дом. Что принимается во внимание: этажность, наличие мансарды, планировка внутренних помещений, наличие балконов, мансарды, веранды, тип крыши. Возводя каркасный дом своими руками, нет необходимости ограничивать себя в выборе кровли. Она может быть скатной, многоскатной, многощипцовой или любой другой, в зависимости от предпочтений хозяина.

Фундамент

Обустройство несущей основы не потребует большого вложения финансов. Проще и быстрее всего сделать свайный фундамент или мелкозаглубленный ленточный. Но дом на винтовых сваях получается дешевле, и вкручивать сваи можно хоть летом, хоть зимой. Выбирая тип основания, учитывается сложность грунта, наполненность почвы водой, этажность будущего дома. Для одноэтажного строения как раз подходит либо свайный, либо столбчатый фундамент. Монтаж свай происходит следующим образом:

  1. Размечается строительная площадка, и отмечаются места заглубления свай с шагом не более 1,2 метров.
  2. Делаются небольшие углубления в местах будущего ввинчивания свайных элементов.
  3. Сваи вкручиваются с расчетом глубины ниже точки промерзания грунта или не менее 0,8-1,5 метра.
  4. Для упрочнения конструкции можно залить в полость свай цементный состав.
  5. Оголовки закрываются рубероидными листами для предотвращения попадания влаги.
  6. Надземные концы свай выравниваются по горизонтали.
  7. Сооружается обвязка из каркаса или заливки ростверка, на которую укладывается дощатый пол.
  8. Лучше всего выкладывать пол в два слоя, для первого неплохо подойдет необработанный пиломатериал. Доски выкладываются так, чтобы видна была разметка стеновых конструкций. Прикрепляется пол анкерными болтами с шагом не более 2 метров.
  9. Поверх пола кидаются лаги, пространство между которыми заполняется утеплителем типа минваты.
  10. Второй слой пола закрывает внутренность чернового пола. В качестве настила хорошо подойдет влагостойкая фанера.

Каркас

Крайне важно сделать крепкий каркас, строя щитовой дом своими руками. Видео материал подскажет технологические моменты возведения, которые не будут лишними. Самой простой и удобной считается «коробка» из пиломатериалов, поскольку и работать с деревом удобно, да и цена вполне доступная. Для изготовления каркасного формата пригодится дубовый брус сечением 150*150, но можно обойтись и другими породами древесины. Соединение углов происходит методом шип-паз, а подгоняя элементы необходимо следить за отсутствием щелей и зазоров. Металлические уголки и крепления использовать нежелательно, так как процесс окисления передается древесине, и она начинает гнить. За счет этого каркасный дом расшатывается и теряет свои высокие качества.

Совет! Раскосы – это бруски, которые устанавливаются в углах для предупреждения потери жесткости каркаса. Для использования подходит любой брусковой пиломатериал, который нарезается по нужным размерам.

Стеновые панели

Как только каркас полностью готов, приходит время возведения и утепления стен. Если строим дом без готовых панелей, то утеплителем выступает материал в листах. Не стоит дешевиться, утеплитель должен быть самого высокого качества, неподверженный деформации и влаге.

Стены зашиваются досками толщины от 100 мм или заранее подготовленными щитами, а утеплитель закрепляется брусками сечения 15*20 см. На стыках плит материала показаны для применения бруски большей ширины, а набивать их лучше вертикально, чтобы листы утеплителя не сдвигались в процессе эксплуатации дома. На утеплитель нужно настелить гидроизоляционный материал, предохраняющий от попадания внутрь конструкции паров влаги.

Совет! Если применяются панели заводского изготовления, утеплитель не понадобится, все элементы уже есть в «пироге» панелей.

Отделочные работы, монтаж окон

Отделка с внутренней стороны дома осуществляется по желанию хозяина. Такие стены легко красить, оклеивать, зашивать досками или применять другие материалы. Напольное покрытие также выбирается любое, а вот с окнами придется повозиться:

  1. Обязательно совпадение оконного проема в каркасе с размерами окна.
  2. Чтобы свой дом всегда был теплым, лучше применять двойные или тройные стеклопакеты.
  3. Общая площадь окон на одной стене не должна превышать 18% от площади стеновой панели.
  4. Для упрочнения конструкции, необходимо предусмотреть дополнительные усилительные бруски под проемом и над ним.

Как только окна встали на место, можно заняться дверями и внешней обшивкой.

Кровля

Построенный дом не может обходиться без крыши, поэтому берем брусья сечением 50*150 мм со скосом краев в 50 градусов. Затем так:

  • Полученные соединенные стропила скрепить гвоздями и поперечной перекладиной, чтобы получилась буква «А»;
  • Каждое пересечение фиксировать парой косынок;
  • Выполнить обрешетку из пиломатериала 25*100 мм с шагом в 10 см;
  • Сверху на обрешетку монтируется рубероид или любой другой материал, крепится мебельным степлером;
  • Затем укладывается материал кровли. Причем укладка происходит с верхних рядов и до конька. Листы накладываются внахлест, лишние части обрезаются;
  • На коньке кровельный материал фиксируется с помощью саморезов.

Совет! Для основания кровли практичнее всего использовать мауэрлат.

Остается только проложить коммуникации и можно завозить мебель. Такой поэтапный разбор подскажет, как построить щитовой дом самостоятельно. Но все же есть работы, где без помощи мастеров не обойтись, например, это электрическая разводка, прокладка коммуникаций.

Если строим дом сами, пригодятся любые дельные советы и практические замечания. Не пренебрегайте рекомендациями профессионалов, собираясь обустраивать щитовой дом своими руками. Даже если есть фото, пошаговая инструкция.

  1. После разработки проекта любые изменения повлекут дополнительные финансовые и временные затраты.

Возведение щитового дома на каркасе – процесс трудоемкий и требующий знаний. Но если предварительный выбор проекта дома и расчет сметы был правильным, хозяин позаботился о наличии времени, материалов и погода не подкачала, результат будет отличным. Очень хорошо поговорить со специалистами, которые знают, как построить дом: практические рекомендации и секреты профессионалов не будут лишними, ведь речь идет о вашем собственном коттедже.

Быстровозводимые дома привлекательны тем, что при готовом фундаменте поставить сам дом можно очень быстро. Например, постройка каркасного дома своими руками, силами двух человек, возможна за месяц без спешки. И это — если с строительстве участвуют неопытные работники, которые только и умеют, что держать в руках молоток. Все потому, что сборка происходит шаг за шагом: регулярное повторение несложных действий. Важно только знать, как правильно собирать каждый узел. Имея инструкцию, понимая принцип строительства, каркасный дом самостоятельно может собрать любой.

Не менее привлекательно каркасное строительство тем, что обойтись можно минимальными затратами. Сколько конкретно потребуется денег на стройку зависит от размеров дома, от используемых материалов (вид и сорт древесины, отделочные материалы). Но в любом случае это — одна из самых дешевых методик. (

Деревянные каркасные дома не единственные. Есть регионы, в которых древесина — роскошь. Там ставят При том, что металл сегодня недешев, все равно получается относительно недорого.

Еще один момент. Многих интересует, можно ли оставлять недостроенным каркасный дом, и если можно, то на каких этапах. Ответ — можно, и первый этап известен всем: оставляют зимовать готовый фундамент. Еще возможны варианты зимовки в следующем виде:

  • фундамент + каркас + крыша (без пола);
  • фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита;
  • фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита + смонтированные и утепленные пол и потолок + перегородки.

С окнами и дверями оставлять на зимовку без присмотра опасно. В остальных вариантах отсрочка завершения строительства даже неплохо: древесина просохнет. Зимой, как правило, низкая влажность и сушка идет активно. Заодно выявите все косяки в уже смонтированной части.

После заливки свай устанавливается (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и (вставляйте отрезки пластиковых труб поперек ленты).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, Пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).

Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом. Так вот, нужно чтобы дуга то смотрела вверх, то вниз (смотрите фото).

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.

Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

Шаг 3: Каркасные стены

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже. Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно. Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.

Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон. Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются. Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

Усиленные стойки возле окон и дверей — необходимость. Только так каркасный дом, построенный своими руками будет надежным

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу (как на фото внизу).

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

Углы каркасного дома

Больше всего вопросов возникает при строительстве углов. Если поставить брус в углу, то никаких сложностей вроде нет, кроме той, что угол получается холодным. В регионах с непродолжительной и мягкой зимой это не проблема, а уже в средней полосе России требует какого-то решения.

Есть несколько способов того, как сделать угол каркасного дома теплым. Все они показаны на схемах, так нагляднее.

После сборки каркаса чаще всего снаружи его обшивают ОСП, фанерой или другим подобным материалом.

Шаг 4: Перекрытие

Балки перекрытия опираются на брус верхней обвязки. Есть несколько способов крепления:

  • на опорные стальные кронштейны;
  • на уголки;
  • с врезкой;

Врубка — глубина пропила не должна превышать 50% толщины бруса верхней обвязки. Сверху забивается двумя гвоздями, которые должны войти в обвязку не менее чем на 10 см Уголки — привычный метод. Можно использовать усиленные, но не обязательно Перфорированные скобы — форма может быть разной

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или , сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 5: Стропильная система и кровельный материал

При разработке проекта дома по каркасной технологии наиболее популярными являются или . Их устройство ничем не отличается. Все те же принципы и расчеты. Единственное ограничение касается веса кровельного покрытия: это должен быть легкий материал, нагрузку от которого могут выдержать деревянные балки и перекрытия.

Для фиксации стропила в заданном положении до того, как набили обрешетку, использовались временные укосины

Еще одна относительно недорогая технология

Шаг 6: Утепление

Утеплять каркасный дом можно любым из имеющихся на рынке материалов с соответствующими характеристиками. Все они неидеальны, но все проблемы имеют стандартные решения.

Наиболее популярным утеплителем для каркасных стен является базальтовая вата. Она выпускается в виде рулонов или матов разной плотности. Устанавливать в стены удобнее маты: они более плотные и хорошо сами держатся за счет распирающей силы. Для этого, как говорили выше, их размеры должны быть на 2-3 см больше расстояния между стойками каркаса. Маты, конечно, дополнительно фиксируются специальным крепежом, но работать удобнее, чем с мягким рулоном.

Минеральная вата имеет высокие теплоизоляционных характеристики, неплохая звукоизоляция. Но есть и солидный недостаток: она боится намокания и ее необходимо со всех сторон ограждать не только от влаги (дождя), но и от проникновения пара. Потому со стороны помещения она закрывается слоем пароизоляционной мембраны, которая не дает парам проникнуть внутрь.

Со стороны улицы теплоизоляция из минеральной ваты закрывается еще одной мембраной, но другого типа с другими характеристиками: гидро- ветро- защитная паропроницаемая мембрана. Она не продувается, со стороны улицы не пропускает влагу в жидком и газообразном состоянии, а из утеплителя пары выходить могут: паропроницаемость односторонняя. После установки утеплителя остаются только отделочные работы. Собственно, все, стройка окончена.

Теперь вы знаете как построить каркасный дом. Детализация некоторых процессов далеко не полная, но общая последовательность сборки у вас есть. Возможно, вам помогут еще видео от профессионального плотника, который десятилетия занимается возведением каркасных домов (смотрите ниже).

Видео инструкции по монтажу каркасных домов

Это три видео отличного плотника Ларри Хона. Каждый из них продолжительностью более часа. Очень подробно расписана технология постройки каркасного дома по готовому фундаменту.

По этой инструкции самостоятельное возведение возможно без вопросов: комментируется и объясняются все этапы строительства каркасного дома и мелочи, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, забивать в каждом узле. Демонстрируются основные проблемы, которые могут возникнуть и методы их исправления. Если вы решили строить каркасный дом своими руками, не пожалейте времени — посмотрите фильм. Вам многое станет понятнее.

Первая часть — нижняя обвязка и пол.

Вторая часть видео — устройство и сборка каркасных стен.

Третья часть — построение крыши каркасного дома.

Если вы все еще сомневаетесь, стоит ли строить каркасный дом, это наверняка потому, что слышали что это плохая технология, что у нас она не работает. Есть такое мнение. Но основано оно на том, что в канадские и американские каркасные дома ставят из сухого леса, влажностью. не более 20-22%. В наших условиях с лесопилки привозят древесину почти естественной влажности, а это вплоть до 60%. Потому дома ведет и крутит, они становятся холодными.

Но если вы дом собрались строить своими руками, что помешает вам использовать сухую древесину? Камерной сушки она стоит дорого, разница за куб получается очень приличной — почти в два раза. Но сложив древесину на участке в вентилируемые штабеля ее за год можно высушить до тех же 20-22%. Пропитывать или нет перед просушкой биозащитой вы решите сами. Сухая древесина не гниет и не повреждается грибками, но от насекомых ее желательно таки пропитать биозащитой.

Пример такого мнения в видео. С объяснением, почему технология плохая…

Кркасно щитовые дома складывают из плоских деревянных компонентов заводского изготовления. Готовое строение утепляют и укрепляют наружной отделкой. Служат канадские дома долго (30 лет и больше), стоят недорого, возводятся быстро, поэтому в наших дачных поселках можно наблюдать целые кварталы таких строений. Я помогал строить дачный дом другу, вдвоем мы соорудили небольшой симпатичный теремок размером 6 на 6 метров за лето. Правда, для прокладки канализации и водопровода решили пригласить специалистов, так как не были уверены в своих силах. Остальные стадии строительства мы осилили сами. Итак, обо всём по-порядку...

Подготовительные работы

Всякое дело начинается с составления плана, в строительстве - проектирования. Вы можете обратиться к архитектору, воспользоваться типовым проектом или купить готовый «конструктор». Мы выбрали третий вариант - домик с небольшой верандой по цене 320 000 тысяч рублей.

С выбором места для щитового дома проблем не возникает - нужно подобрать ровный участок, а установить легкую конструкцию можно даже на илистый или слабый присадочный грунт.

Инструменты и материалы

При покупке готового комплекта вы избавитесь от необходимости рассчитывать потребность в материалах. Если решите проектировать сами, вычислите количество кровельного материала, деревянных плит для стен и перекрытий. Материалы для фундамента вам потребуются в любом случае.

Для работы нужны инструменты:

  • пила дисковая;
  • лобзик электрический;
  • уровень (обычный или лазерный);
  • угольник металлический;
  • два молотка ‑ 500 г и 1 кг;
  • клещи;
  • шуруповерт с аккумулятором;
  • ножовка ручная;
  • гвоздодер;
  • несколько рулеток разной длины;
  • два топора (маленький и средний).

Этапы строительства

  1. Фундамент. Для щитового дома 6×6 м достаточно ленточного фундамента: глубина ‑ 40 см, надземная часть - 40 см, ширина - 30 см. Верхнюю часть для гидроизоляции нужно покрыть рубероидом.
  2. Закладной венец.
  3. Используем шестиметровый брус из лиственницы с параметрами 150×100, пропитанный антипиреном и антисептиком.
  4. Лаги для полов. Подойдут доски или брус, которые будем укладывать на расстоянии 0,5 м. Черновой пол желательно уложить сразу, чтобы было удобнее поднимать каркас.
  5. Предмонтажная подготовка. К закладному венцу прикрепляем брусья и соединяем их укосами. Делаем верхнюю обвязку.
  6. Монтаж крыши
  7. Обшивка каркаса. Закрепляем паро-, тепло- и гидроизоляцию.
  8. Отделочные работы

Фундамент

Деревянные конструкции достаточно легкие, поэтому в глубоком фундаменте под каркасный дом нет необходимости. Если планируете сделать основание своими руками, то вам предстоит:

  1. Для ленточного фундамента роем 2-метровую траншею (глубина может варьироваться в зависимости от климата).
  2. Выравниваем траншею и устанавливаем опалубку из обрезных досок. Опалубка должна возвышаться над верхней кромкой на 40 см или больше. Используем доски длиной от 3 до 6 м, толщиной 20-25 мм. Потребуются гвозди 70-80 мм и брусок 50×50 мм в сечении.
  3. Дно на треть глубины траншеи выстилаем кирпичом, камнями и т.д. Засыпаем песком (20 см).
  4. Увлажняем, после уплотнения досыпаем песок. Повторяем эти действия до тех пор, пока песок не перестанет уплотняться.
  5. Делаем каркас из арматуры, труб, швеллера, уголков и т.д.
  6. Готовим раствор из цемента М-500 (25 кг), песка (75 кг), мелкого гравия (125 кг) и воды (12 л).
  7. Заливаем смесь в траншею и утрамбовываем.

Стены

  1. На фундамент укладываем рубероид. Гидроизоляция должна находиться между фундаментом и закладным брусом.
  2. Закладываем основание стен. В месте крепления сверлим отверстия и вбиваем нагели - деревянные штыри. Это нужно сделать, чтобы соединение было жестким.
  3. На уровне двух закладных брусьев строим основание каркаса. Делаем пропил в верхнем брусе до середины, ширина выборки равна ширине стойки. Количество пропилов должно соответствовать числу стоек. Готовим верхний брус с аналогичными пропилами, расстояние между пропилами на верхнем и нижнем брусе должно строго совпадать.
  4. Отмеряем стойки необходимой высоты, вставляем их в отверстия, закрепляем кронштейном.
  5. После закрепления всех стоек на свободные концы устанавливаем верхний брус. С помощью отвеса и уровня проверяем, нет ли перекосов.
  6. Крепим стояки укосинами.
  7. Гвоздями закрепляем продольные брусья.
  8. Обшиваем стены, оставив оконные и дверные проемы.

Крыша

  1. Устанавливаем стропила.
  2. Делаем обрешетку.
  3. Укладываем гидро-, паро- и теплоизоляцию.

Перечень и порядок кровельных работ определяется выбранным материалом и конфигурацией крыши. Для металлочерепицы обрешетка не нужна, так как материал твердый. Листы закрепляем шурупами-саморезами у основания, на 40 мм ниже карниза, чтобы осталась вентиляционная щель.

Наружная отделка

Щитовой дом можно отделать металлическим или виниловым сайдингом или блок-хаусом. Дом со стенами из блок-хауса выглядит как бревенчатый сруб и не боится холода и ветров. Монтировать это покрытие несложно, так как предусмотрены соединительные замки. Установленные блоки покрываем антипиреном.

Вы можете применить для отделки декоративную штукатурку - долговечный материал, позволяющий добиваться разнообразных эффектов, например, имитации нешлифованного камня. Этого же результата можно достичь, отделав стены искусственным камнем.

Самый экономичный и простой вариант - обшивка вагонкой, но эта отделка недолговечна и боится влажности.

Брус из лиственницы экологичен, стоит сравнительно дешево и его цвет можно изменить. При установке такой облицовки предусмотрите зазор для вентиляции и смонтируйте обрешетку из монтажной сетки для защиты от грызунов и насекомых. Для финишной отделки мы применили грунтовку и краску Tikkurilа, чтобы подчеркнуть структуру древесины.

После окончания наружных работ можно переходить к внутренним работам, укладке чистового пола, установке дверей и окон.

Внутренние работы

Стены щитового дома обязательно нужно утеплить, иначе в нашем климате обогрев помещения очень быстро «съест» все сэкономленные на строительстве деньги. Часто мне задают вопрос: " Какой утеплитель для стен каркасного дома лучше?" Отвечаю: утеплять можно и котельным шлаком или керамзитом (для мягкого климата), но я рекомендую пенопласт или минеральную вату.

  1. Укладываем на стены слой гидроизоляции - пленку или пергаментную бумагу.
  2. Раскраиваем полосы и с помощью реек прикрепляем их к стенам. Листы укладываем внахлест.
  3. Минеральную вату крепим вертикальными брусками 15×20 мм в сечении. Стыки прибиваем более широкими брусками.

Внутреннюю обшивку можно выбирать, руководствуясь финансовыми возможностями и эстетическими предпочтениями. Вариантов еще больше, чем для внешней отделки: гипсокартон, дерево, краска, вагонка, роспись, горизонтальная шпунтованная доска и др.

Чтобы при укладке пола доски не уходили под стену, внутренняя обшивка должна быть вровень с пологовыми слегами. При ремонте обшивку можно будет заменить без лишних проблем. Пол для щитового дома можно сделать дощатый или выложить паркет.

Коммуникации

Если у вас не опыта или специального образования, правильно проложить инженерные коммуникации будет сложно. Воспользуйтесь услугами специалистов, чтобы ошибки в работе не привели к аварийным ситуациям с , и . Тем, кто трудностей не боится, рекомендую изучить предмет по специальной литературе и роликам в интернете.

Для подключения к энергосистеме вам придется обращаться в местные органы за техническими условиями, такой же процедурой сопровождается введение в строй , канализации и водопровода. Любые оплошности, выявленные на этом этапе, приведут к переделкам и дополнительным затратам.

Сколько стоит строительство каркасно-щитового дома своими руками

Цена зависит от размеров дома, типа фундамента, отделочных материалов. При строительстве щитового дома 6×6 м большая часть средств понадобилась для укладки фундамента, подведения коммуникаций, отделочных работ и утепления.

Набор деревянных конструкций для дома базовой комплектации стоит 320 000-360 000 руб. Общие затраты составили 750 000 руб., сюда вошла стоимость фундамента, кровли из металлочерепицы, окон и дверей, внутреннего трубопровода, отделочных работ, сантехники, отопления, утепления стен.

Если бы мы заказывали щитовой дом «под ключ» по самому низкому тарифу, только за фундамент нам пришлось бы уплатить более 300 тысяч, а вместе с работой, сооружением бытовки для строителей, оплатой электроэнергии и т.д. стоимость домика составила бы около 1 100 000-1 200 000 рублей.

Разница в стоимости между покупкой готового каркасно-щитового дома и самостоятельным строительством, 30%

Выводы

  • При возведении кирпичного дома затраты на укладку фундамента составляют около 40% всех расходов. Для легкового щитового дома такой «фундаментальный фундамент» не нужен, вы сэкономите даже на цементе.
  • Легкость конструкции избавляет от необходимости проводить дополнительные изыскания по изучению качества почвы, уровня грунтовых вод и т.д.
  • Собрать каркасный дом своими руками гораздо проще, чем построить кирпичное здание или сруб. Вам нужно будет только установить несущие конструкции и смонтировать обшивку, а это по силам мало-мальски пригодному к ручному труду мастеровому. Пройдите обучающий курс в интернете, почитайте несколько толковых руководств - и вы справитесь с задачей.
  • Строительство каркасного дома можно развернуть даже на совсем небольшом участке.
  • Щитовые дома не дают усадки, в отличие, например, от деревянных, которые перед отделочными работами должны подсохнуть. Иногда ждать приходится около года.
  • Дома быстро прогреваются и долго сохраняют температуру, что позволяет сэкономить на отоплении.
  • Деревянные стены «дышат», поэтому внутри дома сохраняется благоприятный микроклимат. Естественное кондиционирование воздуха внутри дома гораздо здоровее, чем постоянно подогреваемая, охлаждаемая или увлажняемая среда.
  • Конструкции можно отделывать любыми материалами как внутри, так и снаружи.
  • Легкий дом не проседает под собственной тяжестью, элементы не деформируются. Вы сможете производить перепланировки без опасения разбалансировать нагрузку на фундамент.
  • Строительство обходится относительно дешево. Вам не нужно тратиться на изучение грунта, установить конструкции вполне можно «в четыре руки», фундамент не глубокий и не сложный.
  • Если возникнет необходимость в ремонте, вы проведете его без особых проблем. Заменить часть каркаса намного проще, чем участок кирпичной кладки или сруба.
