Степлер - один из помощников и в доме, и на работе. Этим инструментом можно уменьшить прилагаемые свои усердия в работе с бумагами, при ремонтных работах в быту, улучшить условия труда в решении производственных вопросов.
Виды степлеров
Степлеры различаются:
— по конструкции:
— механические;
— электрические;
— пневматические;
— по типу:
— скобозабиватели;
— гвоздезабиватели;
— универсальные;
— по назначению:
— сборочные (канцелярские, брошюровочные, упаковочные и т. п.);
— строительные (мебельные, кабельные, тэкеры и т. п.);
— по управлению:
— ручные (с помощью кисти руки - сжимание/разжимание);
— с ножной педалью;
— полуавтоматические;
— автоматические.
При выборе степлера следует учитывать вид и характер работ.
Основными элементами, обеспечивающими работу любого степлера, являются магазин и ударно-возвратное
устройство. В магазине расположена обойма с П-образными направляющими, в которую вставляется кассета с расходным материалом (скобы, гвозди), Магазин снабжен механизмом подачи расходного материала и выполнен в виде подпружиненного толкателя, с одной стороны, имеющий упорную пластину, с другой - фиксатор для закрепления в магазине. Ударно-возвратное устройство представляет собой боек, выполненный в виде пластины с размерами соответствующими размерам применяемых скоб или штыря, диаметр и длина которого соответствуют длине и диаметру шляпке гвоздя. Боек закреплен на ударнике, имеющим форму в зависимости от конструкции степлера и, с другой стороны, упирающийся в пружину, усилие которой регулируется винтом. Для исключения ударных нагрузок устройство обеспечивается буфером (амортизатором), который изготовлен в виде полиуретановой прокладки, установленной в корпусе устройства.
Управление устройством осуществляется:
— в механическом степлере - рычагом, шарнирно закрепленным на корпусе степлера и с другой стороны, имеющий подвижное коромысло, входящее в паз ударника;
— в электрическом степлере - функцию ударника выполняет соленоид электромагнита. При нажатии кнопки замыкаются контакты. Ток проходит через элементы блока управления, выполненного в виде монтажной платы, на катушку электромагнита, в следствии чего происходит срабатывание устройства;
— в пневматическом степлере - функцию ударника выполняет поршень пневмоцилиндра. При нажатии на спусковой крючок, воздействующим на пневмораспределитель, сжатый воздух поступает в полость пневмоцилиндр, в результате чего происходит ударное действие.
Виды неисправностей и починка
Отсутствие элемента крепления (скоба/гвоздь) в скрепляемых материалах
. Чаще всего возникает при выходе расходного материала из магазина. Следует привести степлер в нерабочее состояние. Из обоймы удаляется кассета с расходным материалом. По возможности извлекается толкатель. Обойма откидывается в
сторону, так как она закреплена шарнирно. Замятая деталь (скоба/гвоздь) удаляется пинцетом, узкой плоской отверткой. Далее степлер подготавливается к дальнейшей работе в обратной последовательности.
Забой скрепляемых материалов двумя и более элементами (скоба/гвоздь) . Это может происходить в следствии двух причин. Первая — из-за износа (скоса) в какую-либо сторону торцовой поверхности бойка. Следует снять кожух ударного устройства. Отсоединить и извлечь ударник. Торцовую поверхность бойка довести до правильной формы мелким напильником или наждачной бумагой. Главное условие - торцовая поверхность не должна иметь выпуклый вид. В противном случае края скоб при забое будут выступать. Чтобы сохранить расстояние действия бойка, у буфера/амортизатора (полиуретановая прокладка) сточить опорную поверхность, прилегаемую к корпусу ударного устройства, на размер соответствующему стачиваемую размеру бойка.
Вторая - деформация направляющей поверхности корпуса ударного устройства. У механических степлеров - это деформация поверхности кожуха, прилегающей к ударнику.
Устраняется с помощью молотка или плоскогубцев.
Работа ударника «вхолостую».
У механических степлеров происходить в результате раннего соскока коромысла с опорной поверхности паза ударника. В данном случае в этом месте вырабатывается скос, который устраняется строго перпендикулярно к поверхности ударника напильником.
У прочих степлеров, при наличии перегрева корпуса, это говорит о неудовлетворительном состояние трущихся поверхностей или поломкой отдельных элементов (например пружины). Приведение в рабочее состояние степлера возможно при замене неисправных элементов.
При нажатии рычага/кнопки полное отсутствие действия ударного устройства.
У механических степлеров - нарушения взаимодействия ударника с возвратной пружиной (например сломом опорной пластины под пружину). В данном случае вместо одной верхней заклепки крепления бойка к ударнику можно поставить винт с двумя гайками и укоротить пружину на размер от винта до опорной пластины. У прочих степлеров - отсутствие подачи питания на катушку электромагнита или сжатого воздуха в полость пневмоцилиндра.
Следует помнить : все ремонты и обслуживания производить при обесточивании
инструмента и приведение его в нерабочее состояние.
Не знаете, как правильно заправить большой канцелярский или мини-степлер? Читайте статью, в которой подробно описан этот процесс.
Степлер канцелярский — это сшиватель для бумаги и файлов. Без него не обойтись ни в быту, ни в офисе.
- Чтобы его использовать, нужны скобы, без которых степлер не будет работать.
- Скобы делятся на размеры: №10, 26/8, 26/6, 24/8, 24/6. Их номера указаны на упаковке.
- На упаковке самого степлера указаны номера скоб, которые к нему подходят.
- Кажется, все просто — вставить скобы нужного размера в степлер и можно начинать пользоваться.
- Но у многих людей возникают проблемы с тем, чтобы зарядить это устройство. Как это правильно сделать, читайте в нижеследующей статье.
Итак, вы купили скобы, и хотите зарядить степлер. Как открыть и заправить большой канцелярский степлер скобами? Описание в виде инструкции:
- Отогните пластмассовую крышку степлера, которая держится на пружине. Открывание крыши тянет за собой пружину. Освободившееся пространство — это желобок для скоб. У многих больших степлеров есть защелки, которые нужно отодвинуть.
- Возьмите скобы — одну секцию. Вставьте их в желобок, концы должны смотреть вниз.
- Закройте крышку степлера.
- Щелкните один раз им без бумаги. Если выпала скрепка с загнутыми душками, значит, степлер работает.
Совет: Если выпавшая скоба погнута неправильно или она не выпала совсем, тогда повторите процедуру или купите другой степлер, возможно дело в неисправности.
Вы можете посмотреть видео, чтобы узнать, как нужно правильно заправлять степлер. Наглядная демонстрация поможет справиться с этим процессом быстро и без проблем. Кроме этого в видео рассказывается, как починить степлер.
Видео: как починить степлер и зарядить степлер?
Мини-степлеры заправляются проще, чем большие подобные устройства. Поднимите пластмассовую крышку вверх и назад. Теперь можно вставлять скобы в желобок. После окончания процесса заправки, закройте степлер и пользуйтесь.
Совет: В мини-степлерах очень маленький отсек для скоб. Поэтому, если вы хотите достать старые скобы или вставить новые, то вам понадобится пинцет.
Часто мини-степлер во время заполнения может заклинить. Чтобы это исправить, откройте крышку и поправьте скобы, находящиеся в желобке. Если этого не сделать, то степлер может прийти в негодность. Посмотрите в видео, как правильно заполнить мини-степлер.
Видео: Как установить скобки в степлер?
Видео: степлер_stapler.AVI
Мебельный степлер с успехом заменил во многих сферах деятельности обычный молоток и гвозди. Его применение позволяет соединять одинаковые или разные по твердости материалы между собой, например, дерево, фанеру, пластик, полиэтиленовую пленку, ткань. При регулярном использовании инструмент может начать плохо работать или вовсе сломаться, но многие поломки легко устранить собственными руками. Для этого нужно ознакомиться с конструкцией скобозабивного пистолета, частыми его неисправностями со способами их устранения, а также запастись слесарными инструментами. Только в достаточно редких случаях ремонт потребует привлечения специалистов сервисного центра.
Скобозабивные пистолеты по типу энергии, с помощью которой забивается в поверхность материала крепеж, подразделяются на такие виды:
- механические;
- пневматические;
- электрические.
В быту в основном эксплуатируют механические и электрические модели тэкеров. Пневмоинструмент относят к профессиональной категории.
Механические модели
Любой мебельный степлер имеет в своей конструкции магазин под крепеж , внутри которого находится обойма с направляющими. В нее вставляют расходный материал при выполнении рабочих операций.
Магазины некоторых моделей имеют прозрачную вставку. Это удобно во время работы, потому что позволяет контролировать оставшееся количество крепежа.
Устройство скобострела механического вида детально показано на фотографии ниже.
Ударно-возвратный механизм (боек) представляет собой пластину. Ее размер соответствует геометрическим параметрам используемых расходников. Боек прикреплен к ударнику — его форма определяется конструкцией тэкера. При этом ударник другой стороной соприкасается с пружиной, сжатие которой регулируется с помощью винта. Гашение ударных воздействий обеспечивается полиуретановым амортизатором, который расположен внутри корпуса.
Ручные скобозабиватели могут быть оснащены пружинами двух разновидностей :
- витой (показана на фото выше), устанавливаемой на недорогих моделях;
- пластинчатой (рессорного типа, фотография ниже), более мощной и дорогой по сравнению с первой.
Механический скобозабивной пистолет управляется рычагом (рукояткой). Он взводит ударно-возвратный механизм. Во время перевозки или при хранении от случайного срабатывания защищает предохранительная скоба.
Электрические и пневматические модели
Устройство электрического тэкера, подключаемого к сети 220 V, представлено на фотографии ниже.
Цифрами обозначены следующие элементы конструкции:
- курок пусковой;
- предохранитель;
- рукоять для удержания инструмента;
- шнур питания;
- кнопка включения/отключения;
- механизм регулирования силы выстрела;
- магазинный толкатель;
- фиксатор магазина.
Внутри корпуса инструмента также находятся:
- электродвигатель, который взводит пружину;
- плата управления работой электромотора;
- ударный механизм.
У аккумуляторных изделий шнура питания нет. Питание электроинструмент получает от батарей.
Отдельные элементы конструкции пневматических скобозабивных пистолетов показаны на фотографии далее.
Внутри пневмоинструмента находится цилиндр с поршнем , а также воздухораспределительный узел. Сжатый воздух для функционирования строительного степлера поступает по шлангу, способному выдерживать большое давление, из компрессорной установки либо баллона. Поэтому, если возникают проблемы работы у пневматического тэкера, сначала надо проверить исправность компрессора с воздухопроводом.
Распространенные неисправности строительного степлера и их причины
Строительный степлер любого вида может начать плохо работать. При этом распространенные неисправности для рассмотренных разновидностей скобозабивных пистолетов одинаковые. Только причины того, почему произошла поломка, могут сильно отличаться — это связано с конструктивными различиями разных видов тэкеров. Рассмотрим, что делать в каждом случае.
Инструмент не работает – не вылетают скобы
Так, если электрический или механический скобозабивной пистолет не выстреливает скобы или гвозди, то причины могут быть следующие:
- пружина сломалась;
- проблемы с ударником.
У механических устройств также может износиться механизм зацепа взводного рычага с пружиной.
У электроинструмента есть еще такие возможные причины того, из-за чего крепежные элементы не выстреливаются:
- инструмент не включен в сеть 220 V;
- шнур с дефектом (нарушена его целостность);
- электродвигатель сгорел;
- управляющая работой электрического мотора плата вышла из строя.
Плата электрического степлера Novus J-165-EAD
Пневмоинструмент не выстреливает расходник в таких случаях:
- компрессор сломался либо не подключен к электросети;
- пробит шланг;
- закончился сжатый воздух в баллоне;
- проблемы с цилиндром, поршнем или воздухораспределительной системой.
Крепеж застревает
Расходный материл во всех моделях застревает по общим причинам:
- когда он не соответствует по своим размерам для эксплуатируемого тэкера;
- загрязнен крепеж или магазин изнутри;
- применяемый расходник с дефектами, например, погнутый.
Скобы забиваются не полностью или, наоборот, слишком глубоко
Любой скобозабивной пистолет не забивает скобы, гвозди либо штифты полностью, если регулятор глубины настроен неправильно . В таких случаях достаточно его правильно отрегулировать. У ручных и электрических устройств проблема также часто связана с износом пружины, а у пневматических – с прижимным механизмом или недостаточной величиной рабочего давления.
Если крепеж вбивается слишком глубоко, то причиной может быть пережатая пружина или высокое давление сжатого воздуха.
Важно! Давление сжатого воздуха при использовании пневмоинструмента можно повышать не более, чем до величины, указанной в инструкции по эксплуатации.
Во время выстрела вылетает 2 скобы
Когда степлер во время выстрела выбивает по две скобы, простейшей причиной проблемы является использование грязного расходного материала либо скоб, не соответствующих по размерам. У пневматических скобострелов неполадка может быть связана с нарушением подачи сжатого воздуха. У электрических и механических моделей проблема часто вызывается также износом бойка или деформацией ударника (либо его направляющих).
Случается также, что оборудование гнет скобы. Это также происходит из-за их низкого качества либо несоответствия расходника по прочности материалу соединяемых элементов.
Алгоритм разборки степлера и устранения проблем
Чтобы самостоятельно починить поломанный степлер для мебели механического типа, понадобятся такие инструменты:
- отвертки;
- тиски;
- надфиль или небольшой напильник по металлу;
- молоток;
- плоскогубцы.
В некоторых случаях может потребоваться также ручная пила по металлу или болгарка, при ремонте электроинструмента – мультиметр и паяльник с набором для пайки.
Для проверки свободы движения расходного материала внутри магазина достаточно просто открыть его либо вытащить толкатель.
Замену пружины или ремонт изношенного ударного механизма выполняют в такой последовательности:
- достают оставшийся расходник из магазина;
- выкручивают винт, регулирующий силу удара;
- вынимают пружину;
- разбирают корпус инструмента, для этого снимают шайбы и вытягивают штифты;
- достают ударный механизм;
- если неисправность связана с пружиной, то заменяют ее;
- когда ударник изношен (имеется выработка в бойке или в месте соприкосновения с коромыслом пускового рычага), его зажимают в тисках и придают детали с помощью напильника или надфиля первоначальную форму;
- собирают в обратной последовательности инструмент, смазав при этом ударный механизм.
На ударном механизме может быть также сломан упор для пружины (фото ниже), и из-за этого скобострел плохо работает. В таком случае, чтобы устранить неисправность, понадобится приварить упор , используя сварку.
Ремонтные мероприятия не занимают много времени и часто не требуют финансовых затрат, зато продлевают срок службы скобозабивного пистолета.
Как разобрать и произвести ремонт пневматического скобозабивного пистолета, показано в видео далее.
Разборка и профилактическое техническое обслуживание электрической модели скобострела показана в ролике ниже.
Чтобы максимально продлить срок эксплуатации, необходимо хранить строительный степлер при следующих условиях:
- величине относительной увлажненности воздуха не превышающей 70%;
- температура должна быть выше +5 градусов по Цельсию;
- воздух места хранения не должен содержать паров щелочей или кислот, а также пылеабразивных включений.
Для того, чтобы отремонтировать степлер, во многих случаях нужно только правильно отрегулировать глубину выстрелов, настроив ее под определенный материал, а также использовать качественный, подходящий по размерам крепеж . Когда скобострел вообще не работает, потребуется выполнять более серьезный ремонт, часто сопровождаемый заменой сломанных или изношенных узлов. Выполняя ремонтные операции, обязательно следует помнить о личной безопасности: расходники вынимать, устройство ставить на предохранитель и обесточивать электрические и пневматические модели.
Я встречал два варианта исполнения степлеров по регулировке, оба пришлось регулировать...
Сразу скажу, что все эти инструкции особо не помогли, пришлось извести примерно десяток скрепок, чтобы добиться наилучшего результата, а потом по ходу работы подрегулировать его через каждые 15-20 ударов. Поэтому процесс регулировки - это постоянное действие во время использования.
Ещё момент - один строитель посоветовал после работы расслаблять пружину, чтобы не было на неё напруги в процессе хранения, это причина того, что перед каждой работой нужно его регулировать.
1 вариант

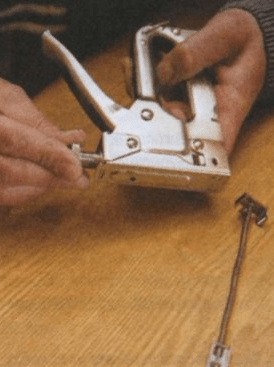

Регулировочный винт находится сверху степлера, внутри по всей длине стоит прямая пружина, давящая на боёк. Если винт закручивать по часовой стрелке, то удар будет сильнее и соответственно скрепка будет заходить глубже. Откручивая регулировочный винт против часовой стрелке, удар ослабевает.
2 вариант
В этом варианте степлер исполнен посредством пластинчатой пружины, именно она давит на боёк и регулирует силу удара. Регулировочный винт находится под ручкой. Точно не помню в какую сторону необходимо крутить этот винт, попробуйте сами. Когда его крутишь, то пластинка изгибается и давит на боёк, либо происходит обратное действие.
Первые степлеры появились во Франции в XVIII веке, их специально изобрели для короля Людовика XV. Но в то время это устройство было уникально - каждая скоба для него делалась вручную, на ней был гербовый знак. Сделать степлер доступным для большинства людей удалось лишь в начале XX века в Штатах.
Виды степлеров
В магазинах, специализирующихся на продаже канцелярских товаров, можно найти различные устройства для скрепления бумаг. Есть так называемые карманные варианты. К этой категории можно отнести любой канцелярский степлер, который можно спокойно разместить в ладони. Корпус таких устройств, как правило, изготовлен из пластмассы. Они могут прошить одновременно небольшое количество листов. Главным их достоинством является невысокая цена. Но стоит помнить, что для интенсивной работы они не подходят. При активном использовании им очень скоро придется искать замену.
В офисы чаще всего покупают настольные степлеры. Ими нежелательно скреплять бумаги на весу. Устройства предназначены для работы на твердой, ровной поверхности. Внизу у них, как правило, специальное антискользящее покрытие, которое не дает им перемещаться по столу даже при нагрузке.
Степлер канцелярский большой отличается даже по своему внешнему виду. Он оснащен специальным рычагом, на который необходимо давить для того, чтобы скрепить листы бумаги. Наиболее мощные модели способны скреплять одновременно до 260 листов. Часто они комплектуются специальными приспособлениями, предназначенными для удаления погнутых скоб. В некоторых устройствах есть специальная фиксирующая планка. Она предназначена для регулировки глубины скрепления.
Типы сшивания
Не все знают, что канцелярские степлеры различаются в зависимости от того, как они скрепляют листы. Большинство офисных сотрудников знакомы с обычными вариантами закрытого типа сшивания. Такой канцелярский степлер загибает края скоб внутрь. Это считается наиболее надежным способом скрепления бумаги. Он же является и самым распространенным.
Существует также открытый тип. В этом случае скобы загибаются наружу. Этот способ предпочтительнее использовать в тех случаях, когда необходима лишь временная прошивка листов. Скрепленные таким способом бумаги легко разъединить, при этом следы практически не видны.
Иногда в офисах используют особый канцелярский степлер с прямыми скобами. Он необходим в тех ситуациях, когда необходимо прикрепить бумагу (какое-то объявление или документ) к специальной доске с мягкой поверхностью. Она может быть изготовлена, например, из пробки.
Важные нюансы
При приобретении устройства для соединения бумаг важно учесть то, насколько вы активно будете его использовать. Если вы планируете часто его эксплуатировать, тогда обратите внимание на металлические варианты. Они считаются более надежными и прослужат дольше. В иных случаях подойдут обычные пластмассовые устройства. Принцип работы у них абсолютно одинаков.
Также важно учесть, что степлеры различаются по мощности. От этого показателя зависит то, сколько сможет скрепить ваше устройство листов за один раз. Кстати, важно также правильно выбирать скобы для канцелярского степлера. Желательно знать не только их размер, но и производителя. При этом надо учесть, что для более мощных устройств необходимы толстые скобы. Иначе они будут гнуться и ломаться при попытках прошить ими пачку бумаг.
Кроме того, надо знать, что есть устройства, которые работают только при упоре на стол или иную ровную поверхность. Если таким степлером пытаться скрепить бумаги на весу, то скобы будут выпадать или деформироваться.
Дополнительные опции
Многим кажется, что канцелярский степлер - это достаточно простое устройство, которое никак уже нельзя усовершенствовать. Но производители делают его использование более удобным. Так, при покупке обратите внимание на то, чтобы внизу была пластиковая подножка или прорезиненные вставки. Они защитят ваш стол от царапин.
Еще одним важным и удобным дополнением является наличие встроенного дестеплера. Это специальное приспособление, с помощью которого можно быстро разогнуть скобы. Оно пригодится в тех ситуациях, когда вам будет необходимо разъединить ранее скрепленные листы. Расковыривать скобы ножницами, а тем более ногтями, неудобно, да и выглядит это неприглядно.
Принцип работы
Если вы серьезно подходите к выбору инструмента для скрепления бумаг, то вам будет интересно устройство канцелярского степлера. В специальный металлический желоб вставляются скобы. Они продвигаются вперед при помощи пружины или специальной пластины.
Стоит отметить, что второй вариант считается более практичным. Это обусловлено тем, что пружины имеют свойство со временем растягиваться, они могут соскальзывать с крючков, на которых закреплены. Пластина же способна обеспечить более плавную работу перемещающего язычка. Она способствует тому, что обойма из скоб всегда фиксируется у края. Толкательный язычок может быть сделан из металла или пластика. В первом случае он будет более надежным.
Загрузка степлера
Во внутренний механизм вставляются скобы, которые при резком нажатии на устройство выстреливают и скрепляют листы. Когда обойма заканчивается, ее просто необходимо заменить на новую.
Если у вас полнозагрузочная модель степлера, тогда вам необходимо вставить в него 1 новую пластину сжатых скоб. Но есть и другие варианты - в них ставляется ½ часть обоймы. С обычными карманными и офисными вариантами несложно разобраться. Чтобы поменять пластину из скоб, не надо искать, как выглядит схема степлера канцелярского. Достаточно просто поднять верхнюю крышку и вставить обойму в желоб.
Есть специальные модели с фронтальной загрузкой. У них на корпусе есть кнопка, нажав на которую вы высвобождаете пружину механизма. Желоб при этом выезжает вперед.
Немного сложнее разобраться с профессиональными устройствами. В некоторые из них можно загружать даже 7 видов скоб. При этом у пользователей есть возможность регулировать глубину крепления.
Ремонт устройств
Если у вас был обычный карманный или небольшой настольный степлер, то при его поломке лучше всего купить новый. Но есть такие неполадки, которые каждый может исправить самостоятельно.
В первую очередь необходимо снять корпус и убрать из желоба обойму. Так вы сможете увидеть, что на выходе из него застряли скобы, которые мешают его нормальному функционированию. Это, как правило, является основной причиной поломки.
Чтобы степлер начал нормально работать, необходимо извлечь все застрявшие скобы. Это можно сделать с помощью пинцета или тонкой отвертки. Главное при этом - не повредить сам желоб, пружину и толкатель. После этого можно вспомнить, как собрать степлер канцелярский. Необходимо вставить на место пружину, если вы ее снимали, установить корпус и прижать верхнюю часть к нижней так, чтобы они зафиксировались.
