Цанговый патрон — это разновидность токарных патронов. Они удерживают деталь во время ее обработки на огромной скорости. Существует несколько видов для разных форм детали, видов обработки и назначения. Цанговый патрон в отличие от быстрозажимных (БЗП) не требует дополнительных приспособлений: шпилек, винтов или стопоров. Поэтому второе его название — самозажимной. Это простое и надежное устройство получило широкое распространений в оснащении токарных станков. Самый расхожий тип цанги — ER.

Виды зажимных патронов

В токарных, сверлильных и фрезерных станках по металлу используются патроны с механическим или ручным зажимом 2-х, 3-х или 4-х кулачковые. Самоцентрирующиеся 2-х кулачковые применяются при изготовлении фасонных отливок. В 3-х кулачковые крепят шестигранные и круглые болванки с конусом Морзе. А при обработке несимметричных, прямоугольных или прутков удобнее 4-х кулачковые наборы.

Все зажимные делятся на следующие категории:

• рычажные;
• цанговые;
• сверлильные (быстрозажимные, БЗП);
• клиновые;
• гидропатроны;
• мембранные;
• термопатроны;
• 3-кулачковые;
• 4-кулачковые.

Патрон сверлильный самозажимной используется на универсальных или специальных токарных станках. Их устройство позволяет сильнее перенести усилие зажима при крутящем моменте значительно меньшем, нежели спиральные патроны. Конструкция выполняется из закаленной стали и набор кулачков из такого же металла.

В комплект поставки входит набор крепежных болтов и кулачков. Нередко патроны, идущие в набор к сверлильному или фрезерному станку, достаточно быстро ломаются, так как сделаны из некачественного металла. Квалифицированный токарь своими руками может сделать новый.

Принцип работы цангового патрона

Патроны с набором сменных цанг используются для крепления осевых заготовок и резцов на фрезерных, токарных, сверлильных станках, оборудовании с числовым программным управлением (ЧПУ). Существует множество размеров и видов цанговых патронов, которые работают по одному принципу. Самозажимная гайка подает давление на торец цанги, которая передвигается в конусный проем, диаметр ее уменьшается за счет сдавливания, крепко удерживая хвостовой конец Морзе резака. Чтобы изъять резак или деталь свинчивается гайка, давление уменьшается и цанга разжимается.

Преимущество цанговых патронов перед иными в малых радиальных биениях заготовки, установленной в такое зажимное устройство. Закрепленная в самозажимном патроне, деталь отлично центрируется. В отличие от быстрозажимных (БЗП), используемых в дрелях, самозажимные работают без ключей, которые часто теряются.

Обычно такие крепления используют для обработки втулок, цилиндрических деталей с хвостовиком Морзе, прутков. Очень удобны они для вторичного крепления уже обработанной детали. Если профиль детали не соответствует форме входного отверстия патрона, используются сменные картриджи из набора.

Конструкция цангового патрона

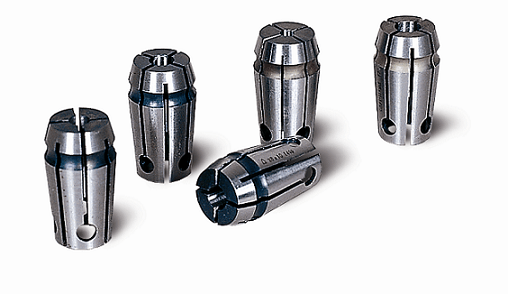

Патрон состоит из зажимной гайки и набора цанг. Есть с выдвижной, втягиваемой или неподвижной цангой. По назначению цанги могут быть зажимными или подающими.

Подающая цанга — втулка из закаленной стали с 3 надрезами, формирующими своего рода лепестки с направленными в центр концами и пружинящие. Отверстие подающей цанги должно быть таким, чтобы заготовка плотно зажималась. Подающая цанга накручивается на вращающийся подающий шток, который подает заготовку, используя гидромеханический или кулачковый механизм. Во время установки заготовки в патрон ее конец Морзе задвигается между лепестками, разводя их. Под влиянием упругости лепестки плотно прижимаются к заготовке. Сцепление увеличивается во время обработки за счет сил трения.

Цельная зажимная цанга — это втулка с лепестками, пружинящими при воздействии. Для работы деталей диаметром менее 3 мм используются трехлепестковые цанги, от 3 до 80 мм — четырехлепестковые, более 80 мм — шестилепестковые. Сцепление увеличивается за счет уменьшения просвета прорезей во время втягивания цанги внутрь патрона.

Разъемная зажимная цанга — применяется для крепления деталей самого маленького диаметра. Кулачки такого патрона раздвигаются с помощью пружин. Разъемные цанги могут комплектоваться вкладышами на смену, их вид и габариты зависят от характеристик заготовки.

В цанговых патронах крепят и металлообрабатывающий инструмент (сверла, метчики, фрезы) с малым поперечником хвостовика Морзе. Резец закрепляется сменной цангой, дополнительно укрепляемой гайкой. Во время завинчивания гайки цанга утапливается внутрь, а будучи упругой, крепко зажимает хвостовик Морзе. Минус этого вида патрона в том, что под каждый диаметр резца необходима своя цанга.

В станках продольного точения самозажимной патрон используется для крепления обрабатываемой мини-заготовки. Устройство таких цанг несколько отличается от обычных. Вместе с ними для крепления заготовки могут применяться и обычные инструменты для зажима конуса Морзе.

Как выбрать цанговый патрон

Первое условие при выборе самозажимного патрона — крепление к шпинделю. Зажим может устанавливаться прямо на шпиндель, через переходник или накручиваться на резьбу.

Размер фланца: диаметр пояска для присоединения или параметры конуса Морзе. Не зная параметров конца фланца, патрон не подберешь.

Количество кулачков: в наборе может быть два, четыре, шесть. Цена изделия зависит от количества, формы и металла. В зависимости от вида работ можно приобрести крепеж из твердого сплава металла или мягкого.

Как самостоятельно сделать патрон

Для выполнения работ по дереву, мягким металлам и пластмассам, домашнего изготовления печатных плат подойдет мини-дрель небольшой мощности, сделанная своими руками. Проще всего оснастить ее уже готовым мини-самозажимным креплением из ручки или карандаша. Но если таковых под рукой нет, мини-цангу совсем несложно сделать своими руками. Необходимы: паяльник, стальная проволока толщиной 1 мм, припой.

Ход работ:

• из проволоки сворачивается спираль диаметром равная диаметру вала электродвигателя и сверла, с которым предстоит работать;
• спираль пропаивается, высокое качество соединений обеспечивается паяльным флюсом или КФЭТ;
• спираль надевается на вал и мини-цанга готова.

Видеоролик о том, как квалифицированный токарь по металлу сделал своими руками самозажимной патрон.

Всем известно, что дрель в хозяйстве - очень полезный и универсальный инструмент. При наличии дома дрели можно повесить на стену картину, поправить мебель, починить ряд нужных предметов. А что делать, если дрели дома нет, а постоянно просить у соседей уже как-то неудобно?

Можно купить её в магазине, но приспособление это весьма недешевое. А можно собрать мини-дрель своими руками на основе подручных материалов, которые есть практически в каждом доме. Как это сделать, мы и расскажем в этом материале, представив к вашему вниманию несколько простых способов сборки мини-дрели своими руками в домашних условиях.

Мини-дрель из электрического патрона

Первый вариант сборки этого приспособления своими руками базируется на использовании электрического патрона . который можно приобрести отдельно, или же достать из лампочки. Если его покупать, то стоит он очень недорого, но при этом стоимость эта будет оправдана.

Также для сборки мини-дрели своими руками из патрона вам потребуются такие вещи:

• моторчик;
• баночка от мыльных пузырей;
• нож строительный;
• изолента;
• термоклей;
• лампа паяльная;
• выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу нужно начинать с подготовки корпуса мини-дрели, которым будет служить банка от мыльных пузырей . Это делается так:

• Приготовьте крышку от банки. С этой целью нагреваем паяльник и с его помощью в крышечке баночки делаем небольшое отверстие.
• Диаметр этого отверстия должен немного превышать диаметр сверлового основания.
• Дно баночки нужно полностью вырезать.

Приступаем к работе с сердцевиной:

1. Соединяем патрон с моторчиком. Чаще всего моторчики берут от уже использованных разных инструментов.
2. Перед процессом скрепления моторчик нужно целиком обезжирить с помощью ацетона.
3. Патрон тоже можно обезжирить, но поливать его, как моторчик, ацетоном не нужно. Будет достаточно обычной протирки.

Способ скрепления происходит посредством холодной сварки . Если этот способ вам не подходит, можно использовать и горячий клей. Помните, что чем сложнее ваша будущая мини-дрель, то тем серьёзнее потребуются материалы для её сборки своими руками.

Во время посадки на сварку или клей работать нужно предельно аккуратно, чтобы все получилось максимально ровным. Переделать работу потом уже не выйдет, учтите этот момент.

Также нужно учитывать следующее:

• на месте крепления на патроне есть отверстие, которое нужно перед соединением деталей замазать;
• замазка осуществляется с помощью простого пластилина;
• пластилином нужно заполнять только отверстия, сверху на патрона его оставаться не должно.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели .

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Один из вариантов простейшей дрели – это самодельное приспособление на основе обычной шариковой ручки.

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат ; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус.

Требования к корпусу ручки такие:

• он должен быть максимально прочным, чтобы выдерживать нагрузки;
• оптимальный вариант – корпус на основе качественных металлов;
• если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

• Разбирайте ручку до того момента, пока от неё останется только один корпус.
• Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
• Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
• Палочка вставляется в корпус одновременно со сверлом.
• Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
• Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

Изготовление дрели на основе зубной щётки

Электрические зубные щётки очень удобные в применении, но непрактичны в том плане, что щетину на них сменить нельзя и после использования, это недешевое приспособление, как и простую щётку, приходится выбрасывать.

Но можно этого и не делать, используя корпус электрической щётки для изготовления дрели своими руками.

Берём старую электрическую щётку и спиливаем на ней все до корпуса. Далее, нужно соединить вал моторчика со сверлом с помощью цангового зажима, который нужно приобрести отдельно.

При покупке цангового зажима (или патрона) обязательно выясните заранее, какой вал у моторчика в щётке в диаметре. Моторчики отличаются друг от друга по диаметру насаживаемого вала.

Цанговый зажим стоит недорого и его можно приобрести на радиорынке или же в специализированном интернет-магазине. Он включает в себя патрон и сменные свёрла насадок с разными диаметрами, которые вставляются в патрон.

Сложнее всего в этом случае – это надеть на движок щётки цанговый зажим. Патрон рассчитан на вал от 2 мм, а у моторчика здесь он меньше. Для этого каждый шуруп для крепежа нужно предварительно обточить до придания ему конусовидной формы . чтобы можно было подогнать минимальный диаметр крепления патрона под диаметр вала моторчика.

Конечно же, мини-дрель своими руками можно собрать не только на основе щёток или старых ручек . но и других приспособлений, народные мастера ежедневно придумывают все новые способы их самодельной сборки. Однако рассмотренные выше варианты подойдут даже для тех, кто ни разу не сталкивался с подобным и занимается сборкой подобных приспособлений впервые в жизни.

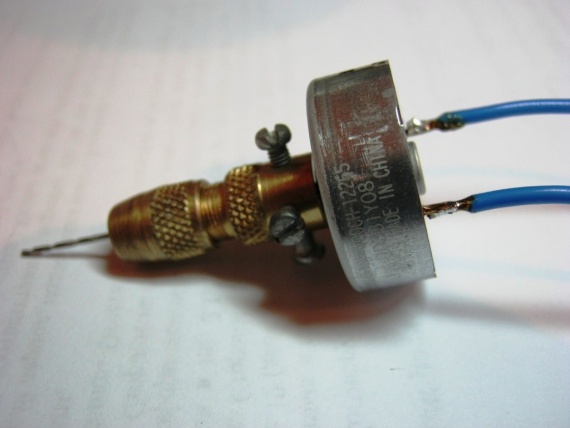

Чем плохи цанговые патроны, изготовленные из латуни, которыми многие радиолюбители сверлят печатные платы? Конечно же, биениями. Этот корень зла имеет два ответвления: биения на валу и биения цанги. Первое обусловлено плохой точностью центровки самого патрончика, второе — кривым пропилом под свёрла. С этим, конечно, можно мириться, пока не надоест.

Друзья радиолюбителей, китайцы, предлагают на Aliexpress весьма хорошие вещи. Например — патрон для мини-дрели. Отличие его от цанговых состоит в том, что он — не цанговый. Выполненный из стали, он устроен так, как патроны на обычных дрелях. И да, к нему прилагается ключ.

Производитель пишет, что патрон может зажимать свёрла от 0,3 до 4 мм и садится на ось диаметром 3,17мм. Как так? Ответ прост. На ось моторчика насаживается латунный конус. Садится он, понятно, при помощи нагрева: нагрел, установил, поколотил — готово. Сам патрон садится на этот конус, также не без помощи молотка. Никаких тебе регулировок центровки болтами, всё строго соосно, зажимай свёрла и сверли печатные платы.

«Где же найти моторчик с валом 3,17мм?» — спросишь ты? Оказывается, это — один из стандартных диаметров «ихних омериканских» валов, 1/8 дюйма. Найти такой можно в любой оргтехнике — принтеры, сканеры, ксероксы, купюросчитатели.

Присылают патрон в промасленном виде, при этом он положен в пакетик. Ключ — также промаслен и также находится в пакетике. Весь этот комплект находится в пластиковом контейнере, что, конечно же, внушает. Качество исполнения — отменное. Конус после нагрева легко садится на ось, патрон на конус — тоже. Без молотка не обойтись, да. При вращении биения отсутствуют — разве что, сверло кривое. Маленький ключик для работы с патроном вызывает умиление и радость за китайских токарей. Стоит это чудо 250 . Бери и сверли. Разница с цанговым патрончиком чувствуется сразу же. К тому же, нет необходимости менять эти самые цанги под разные свёрла.

Для моторчиков с более толстыми валами есть другой конусный переходник.

Авто самоделки Самоделки для дачи Рыбаку, охотнику, туристу Стройка, ремонт Самоделки из ненужных вещей Радиолюбителю Коммуникации для дома Самодельная мебель Самодельный свет Домашний мастер Самоделки для бизнеса Самоделки к праздникам Самоделки для женщин Оригами Оригами Модели из бумаги Самоделки для детей Компьютерные самоделки Самоделки для животных Домашний лекарь Еда и рецепты Опыты и эксперименты Полезные советы

На изготовление подобного держателя для сверл малого диаметра, заменяющего микропатрон, уйдет не более 15 мин. Несмотря на простоту, он надежно фиксирует инструменты, и главное, обеспечивает полное отсутствие биений на любых оборотах.

Материал единственного элемента сверхпростого «патрона» — пластик (оргстекло, эбонит, текстолит).

В цилиндрической заготовке с торца сверлят отверстие диаметром на 0,5 мм меньшим, чем вал выбранного в качестве привода микродрели электромоторчика. Затем сверлом точного размера, зажатым в тисочках, как бы развертывают канал.

Рис. 1. Мини патрон для дрели из 1 детали: (1,2,3- последовательность выполнения операций, 4 — переходник с конусом Морзе для патрона.)

Насадив заготовку на вал мотора, подают на него напряжение (все дальнейшие работы ведутся при включенном электродвигателе) и с помощью скальпеля и надфилей обтачивают деталь снаружи. После оформления центрирующего углубления сверлят отверстие под хвостовик инструмента. При неподвижном сверле и вращающейся заготовке соосность обоих каналов идеальная.

В готовом держателе инструмент монтируется на клею. Полезно каждое из мелких сверл снабдить собственным «патроном». Нетрудно выточить и переходник с конусом Морзе под патрон № 1а.

А. Мариевич, г. Воронеж

Сборка мини дрели

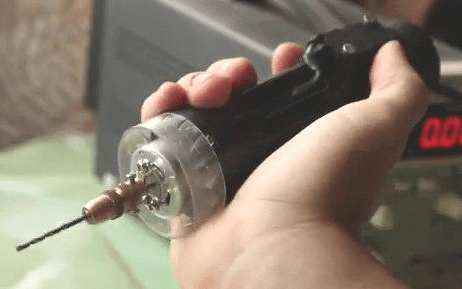

Мини-дрель — незаменимый инструмент при работе с печатными платами. В магазине широкий ассортимент этих приборов, но их несложно сделать и самому, ведь все необходимое для этого найдется в любом доме. Вам потребуется:

1. Моторчик от автомагнитолы (подойдет от фена или детской игрушки);
2. Патрон или цанга (зажим для сверл);
3. Блок питания или батарейка;
4. Корпус из пластика или металла;
5. Термоклей или холодная сварка;
6. Сверло;
7. Провода.

Сборка мини-дрели + (Видео)

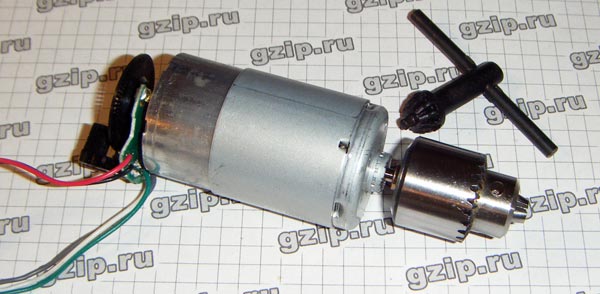

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Механическая мини-дрель + (Видео)

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Еще одна модификация мини-дрели

Рассмотрим версию создания мини-дрели своими руками с использованием в качестве корпуса емкости от антиперспиранта. Для начала подберите подходящий по размеру моторчик, кассетный от магнитофона — самый лучший вариант.

В корпусе прорежьте отверстие для кнопки (в качестве кнопки используйте переключатель от старой переноски), срежьте дно и сделайте в крышке подходящий по размеру выход для патрона или цанги.

Вставьте в корпус моторчик с закрепленным патроном проводами к отрезанному дну. Если Вы подобрали размеры моторчика под размеры корпуса, клей не понадобится. Оденьте и закрутите крышку.

Осталось подсоединить кнопку и блок питания. После того, как все цепи замкнуты, закрепите кнопку в проделанном отверстии.

Подручные материалы для мини-дрели своими руками

Существует множество альтернативных вариантов применения Ваших изобретательских способностей для создания мини дрели своими руками. Основаниями для создания таких инструментов могут служить:

• Дисковод от DVD;
• Моторчик от старой электробритвы;
• Зубная электрическая щетка;
• Рукоятка клеящего пистолета с подходящим моторчиком;
• Нерабочий шуруповерт;
• Мотор стиральной машины;
• Старый фен;
• Пластиковая труба.

Все эти вроде бы уже ненужные мелочи могут сослужить хорошую службу и стать главной деталью для создания необходимого инструмента.

Важно! При работе с самодельной мини-дрелью старайтесь держать сверло перпендикулярно рабочей поверхности. Это убережет сверло от поломки и продлит жизнь Вашему прибору.

Как сделать патрон для мини-дрели + (Видео)

Для самодельного патрона Вам потребуется кусок металлической или текстолитовой трубы, по диаметру подходящей к валу моторчика. Длина самодельной втулки должна минимум в 2 раза превышать длину вала и позволять надежно укрепить сверло.

Закрепить втулку можно при помощи винтов или термоклея. Как правило, вал моторчика имеет диаметр 2-5 мм, а сверла для изготовления плат имеют меньший диаметр. Значит, нужно заполнить образовавшееся пространство наполнителем и добиться соосности сверла и вала.

В качестве наполнителя возьмите канифоль и насыпьте в отверстие втулки. Паяльником расплавьте канифоль и вставьте сверло. Канифоль затвердеет и будет надежно удерживать его.

Для того, чтобы добиться идеальной центровки, расплавьте еще раз канифоль и включите питание. Пока канифоль не застыла, попробуйте при помощи пинцета исправить положение сверла. При необходимости повторите операцию еще раз.

(1 оценок, среднее: 5,00 из 5)

Сборка мини дрели своими руками

Основное назначение мини-дрели - сверление печатных плат, пластика, дерева и некоторых других нетвердых материалов. Компактность и эффективность позволили этому инструменту стать одним из основных помощников для домашнего мастера. Причем совсем необязательно покупать готовый инструмент – самодельная мини дрель ничуть не хуже справляется со своими обязанностями, чем ее заводской аналог.

Из чего можно сделать

Сделать мини дрель своими руками можно с помощью использования двигателей из различных подручных средств.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку . необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта . в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Этот обзор может быть интересен тем, кто время от времени сталкивается с шитьём кожаных или плотных тканевых изделий. Под катом найдёте вариант простого, но эффективного держателя для крючков, а также иголок класса ХЭВИ.

Заниматься мелким ремонтом обуви и прочих подобных предметов при помощи крючков я научился уже давно. Работа с кожей мне очень нравится, поэтому недавно решил перейти на другой уровень – начал ваять кошельки, чехлы и другие приблуды. Уже заказал в Поднебесной пробойники, вощёные нитки и разметчики… Из оффлайн магазина идёт кожаная тесьма, иглы, заклёпки…

Во время поиска инструментов мне попадались на глаза интересные «машинки» для шитья кожи, в которых помимо рабочего элемента имелась также шпулька и узел для смены насадок. На одну из них есть на сайте отличный обзор, в том числе с иллюстрирующими фото по использованию. Вот он, собственно: - во всей красе.
Вот ещё видео добавлю по принципу работы:

Короче, агрегат показался очень полезным, но даже в Китае такие устройства несколько кусаюцца по цене. В общем, решил заколхозить подобное. Сразу хочу объяснить, чем именно привлекла меня такая система:
Можно установить любой крючок, просто глухую иглу - дырки колупать, иглу с ушком – чтобы шить. Кстати, ничего не мешает зажать сверло и другую оснастку с хвостом небольшого диаметра. Можно не держать несколько крючков на столе, а обзавестись только этой машинкой и собрать/изготовить необходимые насадки. Универсализм этот удобен для скитальцев – брать с собой для ремонта снаряжения.
Особенно интересна идея использования игл с ушками в передней части. Они, помимо кожи, позволяют прошивать «нервные» полотна: ткани, мех, стропы, «липучки», различные армированные листы… Обычный сапожный крюк на такое не способен, так как он, вроде бы, прокалывает, но на обратном ходу цепляет волокна материала и рвёт их. Кроме этого, игла более щадит нитку – у начинающих нить очень часто сильно повреждается во время шитья крючком.
Чтобы нитка не путалась и не мешалась, удобно держать один её конец именно на шпуле, особенно актуально это, когда нужно сделать длинный шов.

За основу конструкции взял цанговый патрон, который раньше попал в мой обзор по созданию минидрели-бормашины: Когда-то купил его примерно за 2,5 бакса. Сейчас подобные можно найти даже дешевле (в шапке ссылка на продавца, у которого патрон есть в наличии, где брал – там нету уже).
Наверное, можно с успехом использовать вот такой держатель мелких инструментов:

Патрончик этот, так понимаю, популярен, он недорог и вполне качественен.

Зажимает хвосты от 1,5 до 3 миллиметров.
Рассчитан на посадку на вал диаметром 2,3 мм.
Зажим на валу осуществляется двумя бочонками с противоположных сторон. В наборе есть 5 цанг и ключик. Вот фото устройства, правда, в кадр попали и лишние цанги.

Далее выбирал рукоятку. Сразу решил, что на неё же буду мотать нитку (так иногда делают зимние удочки). Остановился на пробках от Артёмовского шампанского и одной маленькой - водочной. А вообще, вот такие были варианты.

Срезаю с двух пробок скошенные концы, чтобы получилась большая площадь контакта.

Шилом прокалываю сквозные отверстия по оси.

Заготавливаю проволоку, которая будет несущим формообразующим каркасом и «валом» для патрона. Я нашёл в гараже достаточно прочную, и подходящую по сечению.

Собираем инструмент насухую, примеряем патрон. Чтобы его поставить, достаточно выпустить кончик в 1 сантиметр.

Если всё нормально, готовимся к склеиванию. На «заднем» конце проволоки я сделал петлю и небольшую выборку на торце пробки (её потом закрыл на клею металлической шайбочкой). Это для того, чтобы заанкерить проволоку, чтобы она не двигалась ни вперед, ни назад.

Потом, используя термоклей, на проволоке набрал рукоятку. Кстати, передняя синтетическая минипробка своим грибком формирует «мотовильце».

Параллельно сварганил ещё дополнительное наношило на одной пробке (она как раз попалась с более выраженной «талией»). И этот компактный инструмент мне понравился даже больше!!!
Была мысля покрыть ручку яхтенным лаком, но отказался – так приятнее держать, и не будет скользить.

На оба изделия наматывается около 2 метров нитки, чего хватает с головой. Испытания показали, что патрон не соскакивает с проволоки, оснастку он держит даже под хорошей нагрузкой (в частности, боялся, что иглы будут вытягиваться из цанги).

В цанги загонял разные по сечению крюки – работает всё отлично. Потом взял крупную иглу и откусил от неё половину вместе с острием, остальное поставил в патрон. Несмотря на очень гладкий стержень, игла тоже хорошо стоит на месте.
Кстати, в продаже существуют мощные фабричные иглы для подобных инструментов.

Вот так толстую кожу прошил на краю. Легко пошло, причём пробойником я только слегка намечал шаг отверстий – далее колол шилом. Без проблем, поэтому дальше не стал материал зазря перфорировать.

Потом принялся за специфическую работу. По случаю, наконец-то, сделал новый поводок/привязь для нашего двортерьера, о необходимости создания которого жена зудит уже вторую неделю.

Он задуман был из прочной полимерной стропы: на одном конце просто петля для руки, на другом – карабин на петле. Материал хоть и плетёный, но между шнурами не проколешь, приходилось давить внагляк. Шило не подвело, крючок бы оказался не у дел.

Порядок действий.
Оплавил зажигалкой концы.
Затем, сложив стропу на краях петлями необходимого размера, проклеил эти места универсальным полиуретановым клеем.
После этого сделал несколько поперечных строчек капроновой ниткой. Получилось надёжно и вполне аккуратно.

А напоследок я скажу… что патрон хороший, нормально фунциклирует на бормашинке, да ещё вон и шить помогает. Что касается использования иглы ухом вперёд, то мне понравилось. Крючком шить быстрее, но для мест, где крюк может застревать – однозначно, классное решение.

Ах да, вы спросите, где, мол электрическая часть обзора с амперами и вольтами? Дык, это… шутканул я… Изделие сугубо механическое, к планшету не подключается…
