Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.
Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.
Виды конструкций
Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.
Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.
Раздвижные
Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.
Существуют консольные раздвижные конструкции , подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.
Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.
Некоторые владельцы загородных домов устанавливают веерные конструкции , которые получили такое название благодаря своему внешнему виду.
Откатные полотна , которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.
Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.
Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей .
Поворотно-откидные
Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.
Распашные
Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.
Рулонные
Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.
Складные
Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.
Особенности изготовления
У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.
Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.
Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:
- при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
- крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
- крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.
Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.
Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.
Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.
Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами . К ним будут привариваться навесные опоры.
Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.
В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.
Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части . Как правило, материал прикрепляют к каркасу полотна.
Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.
Выбор материала
На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.
Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:
- если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
- при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
- если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.
Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.
Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.
Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.
Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.
Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.
Размеры
Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.
Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей . Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.
Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.
Инструменты и комплектующие
Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.
Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:
- обшивка для створок, опорные трубы;
- арматура для создания ребер жесткости;
- труба из профиля либо квадрат из металла под каркас конструкции;
- грунт, материал для покраски;
- шпингалет, фиксаторы или механизмы затвора;
- петли для створок, направляющая и доводчики при необходимости.
Также потребуются следующие инструменты:
- строительный шнур из капрона;
- аппарат для сварки;
- молот;
- шуруповерт или дрель;
- электрическая болгарка;
- специальные ножницы по металлу.
При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.
Как правильно сделать своими руками?
Ворота изготавливаются поэтапно. Процесс делится на два шага:
- монтаж стоек для навешивания полотна;
- создание распашных ворот.
Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.
Монтаж опор
Опоры можно изготовить из:
- профильной трубы;
- столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
- кирпича или натурального камня.
- деревянного бруса.
Монтаж опор может осуществляться при помощи следующих способов:
- забивка . Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
- бетонирование с армированием . Вам потребуется произвести укрепление столба при помощи бетона.
Пошаговая инструкция по установке опор:
- если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
- глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
- создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
- затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
- забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
- чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.
Создание створок
Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.
Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия .
Универсальное руководство для изготовления ворот своими руками:
- подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
- рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
- при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
- чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
- шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.
Сварка
При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.
Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода . Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.
Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.
Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.
Приваривание петлей следует производить к столбам и к каркасу . Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.
Грунтовка
Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.
Окрашивание каркаса
Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски .
С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.
О том, как установить ворота своими руками, смотрите в следующем видео.
Красивые примеры и варианты
Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.
Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.
Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.
Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.
На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств .
Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.
Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.
Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.
Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.
Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.
Ворота – это первое, что видит гость или посетитель участка, поэтому они, как визитная карточка хозяев, должны быть идеальными. Также конструкция входного элемента должна обеспечивать безопасность проживающих, защищать от внезапного вторжения, посторонних взглядов и капризов природы.
Перед владельцами частных домов рано или поздно встает вопрос строительства и оформления ворот, а также их грамотной установки. В этом деле важна не только надежность, но и красота, ведь двери и ворота – первое, что бросается в глаза гостям и прохожим.
Изделия из кованого металла соответствуют перечисленным требованиям, поэтому именно им нередко отдают предпочтение. Но изготовление таких ворот на заказ – удовольствие дорогое. Да и стоит ли тратиться, если можно сделать металлические двери своими руками и оснастить их коваными элементами на свой вкус? Это даст сэкономить на работе мастера и получить оригинальное изделие, а о том, с чего начать, какие инструменты использовать и других нюансах строительства вы узнаете из данной статьи.
Необходимый инструмент
Набор нужных для работы инструментов зависит от того, решитесь ли вы изготавливать кованые детали самостоятельно или предпочтете приобрести их в готовом виде. Рассмотрим оба варианта. Первый способ потребует больше сил и времени, а также базовых навыков обработки металла. Из инструментов и материалов в этом случае вам потребуются:
- мощные тиски;
- лекальные тисы;
- сварочный аппарат (газовый и электрический);
- четырехгранники;
- шлифовальная машинка;
- профильные трубы;
- строительный уровень;
- петли;
- бетонная смесь;
- песок и мелкофракционный щебень;
- листовой металл толщиной от 1 мм для створок, от 3 мм и от 5 мм для изготовления кованых деталей.
Второй способ куда проще, и для его реализации понадобятся: сварочный аппарат и электроды; готовые декоративные элементы; листы металла; крепежи; уголки и опоры для ворот. В обоих случаях перед началом работ составляют чертеж, обозначив на нем параметры конструкции и места расположения ковки. Наличие чертежа сделает работу точной, а вам убавит забот, ведь основные вопросы будут решены заранее.
Выбор элементов для кованых работ
Пример орнамента
С практической точки зрения хорошо зарекомендовала себя конструкция ворот, в которой створки выполнены из цельных листов металла и украшены приваренными коваными деталями. То, будут ли отдельные элементы орнамента гармонично сочетаться и достойно выглядеть, зависит от того, насколько грамотно вы составите эскиз.
Образцы того, что можно сделать из металла своими руками без лишних усилий, в избытке присутствуют в интернете. Размещая элементы на полотне ворот, помните, что в этом деле важна умеренность. Большое количество витиеватых деталей смотрится безвкусно и портит узор, перегружая его.
Изготовление кованых деталей
Украшение – важная часть подготовки конструкции. Рассмотрим нюансы изготовления популярных украшений для ворот. Основу любого орнамента составляют радиусные фигуры, спиральные пруты и пики.
Радиусные фигуры
Мало какой узор обходится без радиусных фигур. К ним относятся кольца, завитушки и другие фигурные изгибы с закруглениями. Материалом для их создания служит листовой металл, трубы или четырехгранные пруты, в зависимости от рисунка.
Последовательность работ:
- На листе стали толщиной не менее 3 мм очерчиваем контур выбранного рисунка. Если деталь круглая, вместо листового металла можно использовать отрезанное от трубы кольцо. Для фигур с неполным диаметром подойдет арматура.
- Вырезав деталь, ей придают плавный изгиб. Для этого разогрейте ее газосваркой и согните, простукивая молотком. Важно не торопиться, создавая равномерный нажим по всей площади заготовки.
- Готовую фигуру соединяют с другими элементами узора точечной сваркой.
Обратите внимание! Заготовку детали следует делать больше, чем нужно для узора, чтобы был запас, за который ее будут фиксировать и тянуть.
Пики
Этими элементами часто украшают верхнюю часть ворот. Кроме эстетической функции, они часто имеют значение для защиты. Их изготовление начинается с вырезания из листового металла (толщина более 5 мм) четырехугольных заготовок. После поверхность обрабатывают шлифовальной машинкой.
Чтобы фигуры стали объемными, заготовки раскаляют добела и сплющивают их края молотком. Готовую деталь еще раз шлифуют, устраняя мелкие неровности, при желании, по краям пик делают выемки или насечки.
Важно! Дайте остыть заготовке естественным образом, поскольку слишком быстрое охлаждение закалит ее и усложнит дальнейшую обработку.
Пики
Спиральный прут
Прутья предназначены для крепления пик и являются важной частью орнамента. Для большей изящности узора элементы закручивают в форме спирали. Процесс изготовления следующий:
- От четырехгранного куска арматуры толщиной 2 мм, отделяют отрезок нужного размера.
- Деталь раскаляют.
- Один край заготовки фиксируется большими тисками, а на другой крепятся лекальные тисы.
- Тисами выполняют обороты вокруг оси детали, при этом каждый оборот равен одному спиральному витку. Для получения одинаковых деталей внимательно считайте сделанные обороты.
- После окончания вращения заготовку рихтуют.
Когда все кованые детали будут готовы, их необходимо обработать антикоррозионными составами и оставить сохнуть. Образовавшийся на поверхности белый налет счищают ветошью.
Комбинированный узор
Металлическая калитка, украшенная своими руками с использованием этих элементов, приобретет совершенно другой вид. Вооружившись приведенными в интернете схемами и подключив фантазию, из этих заготовок можно составить цветочные композиции, фигуры животных, гербы и другие сложные орнаменты.
Створки ворот
Оснащать ковкой можно и уже готовые ворота, но мы рассмотрим, как сделать металлические двери самостоятельно. Для изготовления понадобится подготовить материалы для каркаса – профиль и швеллера и листовой металл для обшивки.
Изготовление каркаса
Работы начинаются со сборки каркаса – швеллера размещают под прямым углом, чтобы противоположные стороны были параллельны друг другу и прихватывают по углам точечной сваркой. Затем проверяют правильность получившейся фигуры и приваривают детали каркаса окончательно. Для обшивки каркаса листовым металлом отрезают кусок такого размера, чтобы сверху получился припуск в 20 см, а снизу – 10 см. Лист выравнивают на раме и приваривают.
Верхнюю часть ворот можно украсить изгибами. Для этого на металле чертим желаемые контуры, отрезаем профиль по длине створки ворот, стыкуем его со швеллером каркаса и свариваем. Далее, болгаркой вырезаем узор по контуру и зачищаем кромку. По бокам сваркой крепят петли, и створки готовы.
Сборка конструкции
Монтаж деталей узора следует начать с перенесения имеющегося эскиза на поверхность створок. Крепление всех элементов выполняют точечной сваркой, сначала прихватывая детали слегка, чтобы при несовпадении со схемой была возможность подкорректировать рисунок.
После окончания сварных работ необходимо обработать швы шлифовальной машинкой. Зачистку производят до полного удаления образовавшихся наплывов и капель. Затем поверхность ворот очищают от пыли, покрывают грунтовкой и приступают к окрашиванию.
Правила покраски
Поскольку ворота или двери, изготовленные таким способом, будут служить вам не один сезон, важно позаботиться об их долговечности. Покраска – ответственный этап возведения ворот, от которого зависит срок службы и внешний вид конструкции. Неправильное окрашивание чревато коррозией металла, которая необратимо испортит поверхность, поэтому стоит подойти к делу серьезно. Последовательность работ такая:
- Шлифовка и очистка.
- Грунтование полотна ворот.
- Окрашивание.
Если ворота изготавливались самостоятельно, их обязательно следует покрыть антикоррозионным составом, а в случае покупки готового полотна – обезжирить и обработать грунтовкой. Краску желательно приобретать от того же производителя, что и грунтовочную смесь, так как они сочетаются друг с другом по качеству и свойствам.
Для кованых ворот рекомендуется использование алкидно-акриловых красящих составов. Наносить краску следует жесткой округлой кистью. Обычно окрашивание выполняют в два слоя, предварительно дождавшись полного высыхания предыдущего. Делать это нужно в сухую, безветренную погоду.
Ворота с контрастным окрашиванием
Совет! Кованые элементы не сольются с общим фоном и будут смотреться интереснее, если выбрать для них оттенок, контрастирующий с основным полотном ворот.
Установка кованых ворот
Следующий этап изготовления металлических ворот своими руками – установка. Кованые детали увеличивают массу конструкции, поэтому для устойчивости используют прочные бетонные или металлические опоры с диаметром не менее 10 см.
Установку опор начинают с подготовки скважин. Важно, чтобы они образовывали идеально прямую линию. Их глубина должна равняться трети всей длины опорных столбов, ширину делают с запасом, чтобы осталось место для бетонирования.
Дно ям засыпают мелкофракционным щебнем и песком и тщательно их утрамбовывают. Ни в коем случае не используйте деревянную стружку или кору деревьев для этой цели: биологический материал будет гнить, и ворота потеряют устойчивость. Сверху образовавшейся «подушки» устанавливают опоры, выравнивают их и заливают бетоном марки М300 или М400. Вертикальность установки столбов проверяют по строительному уровню. После заливки выжидают неделю для застывания раствора, и только потом переходят к монтажу створок.
Подвешивание ворот к опорам выполняют с привлечением подсобных рабочих, но если такой возможности нет, с этой работой можно справиться вдвоем, воспользовавшись лебедкой. Перед навешиванием, к опорным столбам крепят петли, предварительно отметив места крепления и убедившись в том, что они расположены на одной линии. Для точности измерений используйте уровень и натянутую между опорами веревку. Так вы сможете избежать перекосов конструкции, что, несомненно, скажется на удобстве использования и сроке службы ворот.
Схема установки опор
Петли фиксируют по разметке точечной сваркой, еще раз проверяют ровность и приваривают окончательно. Обычно с каждой стороны размещают по две петли, но для массивных ворот рекомендуется делать три. Теперь остается лишь подвесить створки – и конструкция готова.
Ковка никогда не выходит из моды и уместна в оформлении практически любого сооружения. В дополнение к воротам, вы можете сделать металлический навес своими руками или и тоже оснастить их витыми и коваными элементами, создав гармонию в ландшафтном дизайне участка. Желаем успехов!
Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.
Установка опор
При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.
Совет . Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.
Опорные столбы
1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.
Котлован для заливки опорных столбов
2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.
Совет . Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.
Основные этапы изготовления створок для ворот
2. Металлический профиль нарезается по заданным размерам.3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.
Разметка стыков профиля

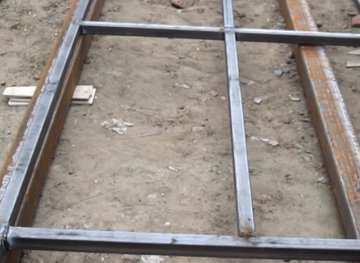

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .
Проверка горизонтали и углов
5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.
Совет . Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.
Проверка высоты и ширины конструкции
6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные
перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка
. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.
Перекладины, идущие поперек воротины и по диагонали
8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.
Усиление металлической полосы для приваривания петель
Сварка воротных петель
Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.
Прихватка петель
Обычно петли привариваются через пластины (ушки) : к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.
Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.
Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.
Обшивка каркаса
Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.
Обшивка деревом
Ниже предоставлены несколько чертежей распашных ворот , из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.
Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.
Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.
Схема 1
Схема 2
Схема 3
Схема 4
Схема 5
Схема 6
Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.
Распашной тип
На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.
Монтировка происходит по такой схеме ворот:
Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.
В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.
Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.
Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.
Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.
Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.
Преимущества такого выбора состоят в следующем:
- экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
- легкие монтажные работы.
Рабочий процесс
Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.
Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.
Можно выделить такие способы установки:
- забивание;
- бетонирование.
Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.
Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.
Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.
Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.
После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.
Второй способ установки – это бетонирование.
Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.
Армирование не проводят. Понадобится арматурный стакан. Этапы проведения рабочего процесса для красивых самодельных ворот выглядят так:
- пробуривание. Диаметр составляет около 200 – 250 мм, глубина – около 1,9 мм;
- подготовьте песок и щебень, они понадобятся для засыпания на дно ямы. Следует тщательно утрамбовать компоненты, каждый слой должен составлять около 100 мм;
- на подушку из песка и гравия устанавливается непосредственно столб;
- стоит вокруг его области залить раствор. До того момента, пока он не застынет важно установить столб вертикальным образом. Используйте подпорки в качестве фиксаторов.
Можно применять для установки арматурную конструкцию. В этом случае монтажные работы проходят таким же образом, что и без использования арматуры.
Выводы
Тщательно изучив чертежи, а также пошаговые инструкции можно сделать все работы самостоятельно. Необходимо уделить внимание подбором необходимых материалов, войти в курс работы.
Лучше всего проводить работы вместе с человеком, который имеет в данной сфере опыт. Тогда качество и продолжительность работы приятно вас удивят.
Фото ворот своими руками
Обустройство ворот любой сложности позволяет значительно сэкономить на приобретении и возведении предлагаемых готовых комплектов. Не зря большинство домашних мастеров с огромным рвением берутся самостоятельно выполнять любую строительную работу у себя в квартире или загородном доме. Ворота являются лицом каждой постройки, поэтому требуют при монтаже определенных знаний и умений. Для того чтобы разобраться, как правильно собрать долговечные и качественные железные ворота своими руками, потребуется определить особенности популярных материалов, из которых они изготавливаются, и выбрать для себя оптимальный тип.
Въездные ворота должны строго вписываться в экстерьер стиля и архитектуру дома, а также соответствовать высоте и дизайну забора . Если ограда и коттедж деревянные, то металлические ворота с элементами ковки вряд ли смогут найти общую гармонию вместе с ними. Однако представленный вид ворот будет органично сочетаться с каменными или коваными заборами.
Не стоит забывать про немаловажный элемент всего ограждения – калитку . Ее классическая ширина составляет 1,2–1,3 м. Это оптимальное значение обеспечивает свободный проезд велосипеду, стандартной детской коляске и пр.
Как правило, средняя длина въездной конструкции варьируется в диапазоне от 2,2 до 2,4 м, а высота – от 1,6 до 2 м. Когда через ворота планируется въезд грузовых автомобилей, то целесообразнее всего последнее значение увеличить до 3,5–4 м. В настоящее время наиболее используемым видом является распашной тип ворот.
Перед тем как приступить к процессу изготовления, стоит выполнить подготовительные мероприятия. Один из таких – подбор инструмента. Требуемый инвентарь включает в себя:
- строительную рулетку;
- пару струбцин;
- молоток;
- сварочный аппарат;
- болгарку;
- чертежные принадлежности.
Всегда следует помнить о соблюдении техники безопасности. Перед выполнением работ с металлическими изделиями обязательно приобретите специальные защитные перчатки и очки, поскольку любая отлетевшая стружка или разогретые куски металла могут привести к травмам и увечьям!
Процедура создания представленного типа ворот включает в себя изготовление двух симметричных створок, которые надежно закрепляются на опорных столбах посредством петель. Рамы половин и столбы могут выполняться из металла или дерева. Принцип действия такой конструкции основан на открытии половин в противоположную друг от друга сторону.
Первоочередным мероприятием является подготовка и фиксация опорных элементов. Определившись на металлическом типе ворот, следует приобрести стальные трубы с диаметром не ниже 100 мм. В качестве альтернативы нередко используют квадратный или прямоугольный металлический профиль с сечением 40 мм.
Для этой цели потребуется забетонировать выбранные опорные элементы на глубине около 1,2–1,5 м. При их установке следует учитывать тип грунта и вес будущей конструкции. Нелишним будет предварительно рассчитать ширину каждой из створок, поскольку неоправданные излишки материала могут привести к увеличенным нагрузкам на петли при движении ворот и сильном ветре. Если предусмотрено изготовление мощных ворот, то стоит использовать не 4 петли, как в классическом варианте, а 6 для снижения давления и равномерного распределения веса. К каждой петле приваривается металлическая пластина толщиной 3–4 мм.
Важным моментом, от которого напрямую зависит вся целостность и прочность постройки, является надежная и качественная сварка пластины с петлей. Она должна быть выполнена по всем линиям соприкосновения двух элементов.
Следующий пункт работ предусматривает изготовление приопорных стоек для каждой из створок. Посредством болгарки необходимо подготовить из профиля с квадратным сечением два одинаковых куска, высотой на 20–30 см меньшей ворот. Далее к стойкам привариваются пластины, таким образом, чтобы получились максимально схожие два элемента. Затем с помощью струбцин они фиксируются на опорных столбах.
После следует обеспечить оптимальный зазор между стойкой и опорой. Для этой цели можно использовать небольшие деревянные прокладки. Минимальные значения этого показателя должны составлять порядка 3–4 мм, а классическая величина около 10–15 мм.
Выполнив все описанные мероприятия, приступаем к изготовлению верхней и нижней опорных балок. Замерив расстояние между опорными стойками, отрезаем от профиля два соответствующих куска. После чего с помощью уровня проверяем горизонтальность и вертикальность всей собранной конструкции и точечно прихватываем балки. Далее приступаем к изготовлению двух центральных соединительных элементов. Для этого необходимо вымерить расстояние между двумя опорными балками, подготовить два профильных отрезка и описанным выше способом зафиксировать на раме изделия с расстоянием 10–15 мм друг от друга. Затем проводим окончательный осмотр всех соединений и окончательно скрепляем все балки между собой.
Для увеличения жесткости и прочности необходимо каждый угол створок усилить стальными пластинами (8 заготовок толщиной 2–3 мм – по 4 штуки на каждую створку ворот). Все подготовленные страховочные изделия навариваются на раму с внутренней стороны.
Ворота выполняются из стали, художественной ковки, профнастила и т. д. На подготовленную раму привариваются внахлест два одинаковых куска выбранного материала.
Завершающий этап – распил рамы по центру. Обустройство единого основания для створок позволяет исключить возможные смещения и оставить минимальные зазоры между створками.
Окончательным штрихом является отделка внешней стороны. Тут разнообразие вариантов отделки зависит от вкусов и предпочтений хозяина, однако, общая концепция, присущая экстерьеру дома должна сохраняться.
Немаловажным атрибутом любого загородного дома является гараж для «железного друга». Приступая к изучению вопроса, как сделать надежные ворота для гаража , стоит разобраться также в многообразии типов и выделить наиболее подходящий вариант.
Развитие современных технологий позволяет использовать в своем обиходе все новые и новые виды конструкций въездных ворот . Наиболее часто используемыми типами являются:
- распашные;
- подъемные;
- секционные;
- роллетные.
В ассортименте многих магазинов представлены уже готовые комплекты, предназначенные для самостоятельного монтажа, с приложенным описанием хода всех работ. Однако, приступая к сборке гаражных ворот, необходимо усвоить ряд требований к их возведению. Наиболее важными из них являются:
- обеспечение свободного проезда (размеры ворот устанавливаются в зависимости от габаритов хранящегося транспорта, оптимальный запас пространства с каждой стороны при въезде автомобиля должен быть не менее 30–40 см до опорных стоек конструкции);
- надежная защита от взлома (наиболее прочный материал – оцинкованный стальной лист толщиной 3–4 мм);
- стойкость к воздействиям окружающей среды (надежная и качественная обработка поверхностей, в сочетании с усиленной рамой).
Технология сборки ворот для гаража аналогична монтажу въездной конструкции, однако, может предусматривать установку замков и запорных механизмов. Целесообразнее всего останавливать свой взор на надежном засове или фиксации посредством штырей. Первый вариант предусматривает наваривание специальных петель на раму ворот и фиксацию посредством запорной балки, но такая вариация требует наличие калитки. Второй способ подразумевает забивку в грунт отрезка трубы, в которую впоследствии будет погружаться подвижный прут.
В заключение останется только покрасить все элементы и при желании утеплить изнутри створки ворот . Если у вас есть собственный опыт по изготовлению железных ворот, то оставляйте комментарии в конце этой статьи. А в помощь начинающим мастерам представлены фотографии и схемы возможных конструкций ворот.
Видео
В предоставленном видеоматериале показывается принцип изготовления железных ворот:
Фото
На фото изображены различные варианты железных ворот:
Схемы
Схемы помогут вам соорудить необходимую конструкцию ворот:
